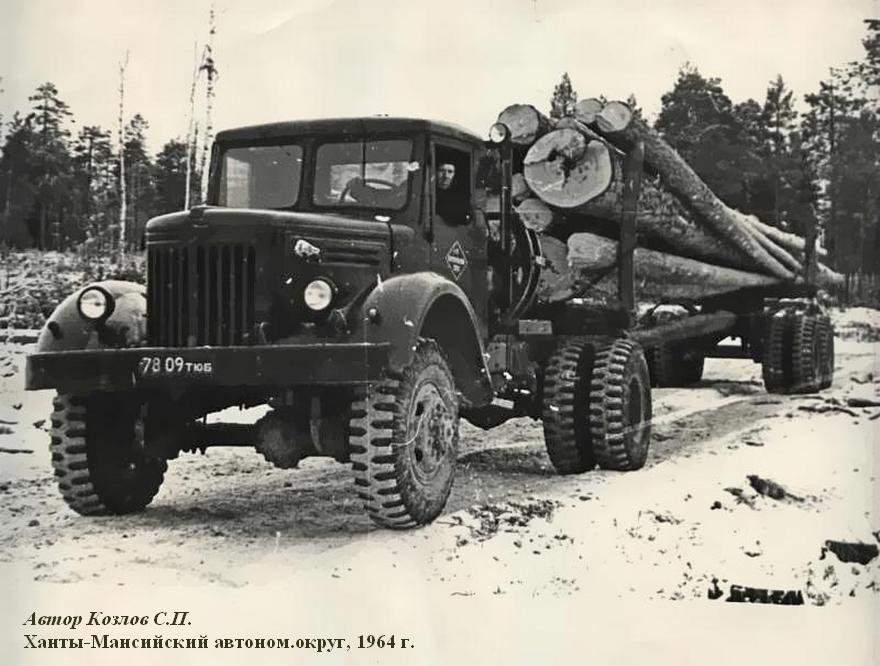

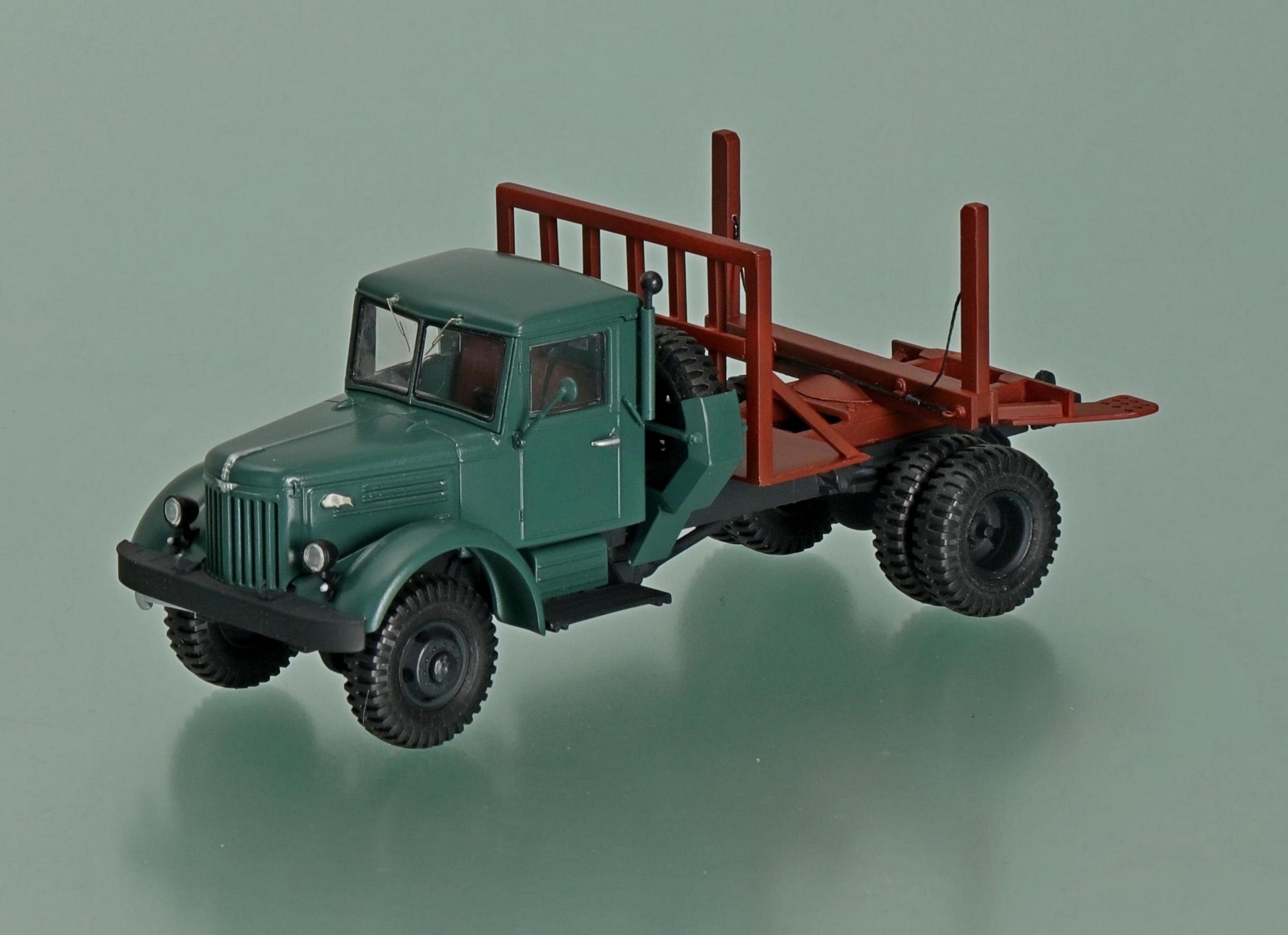

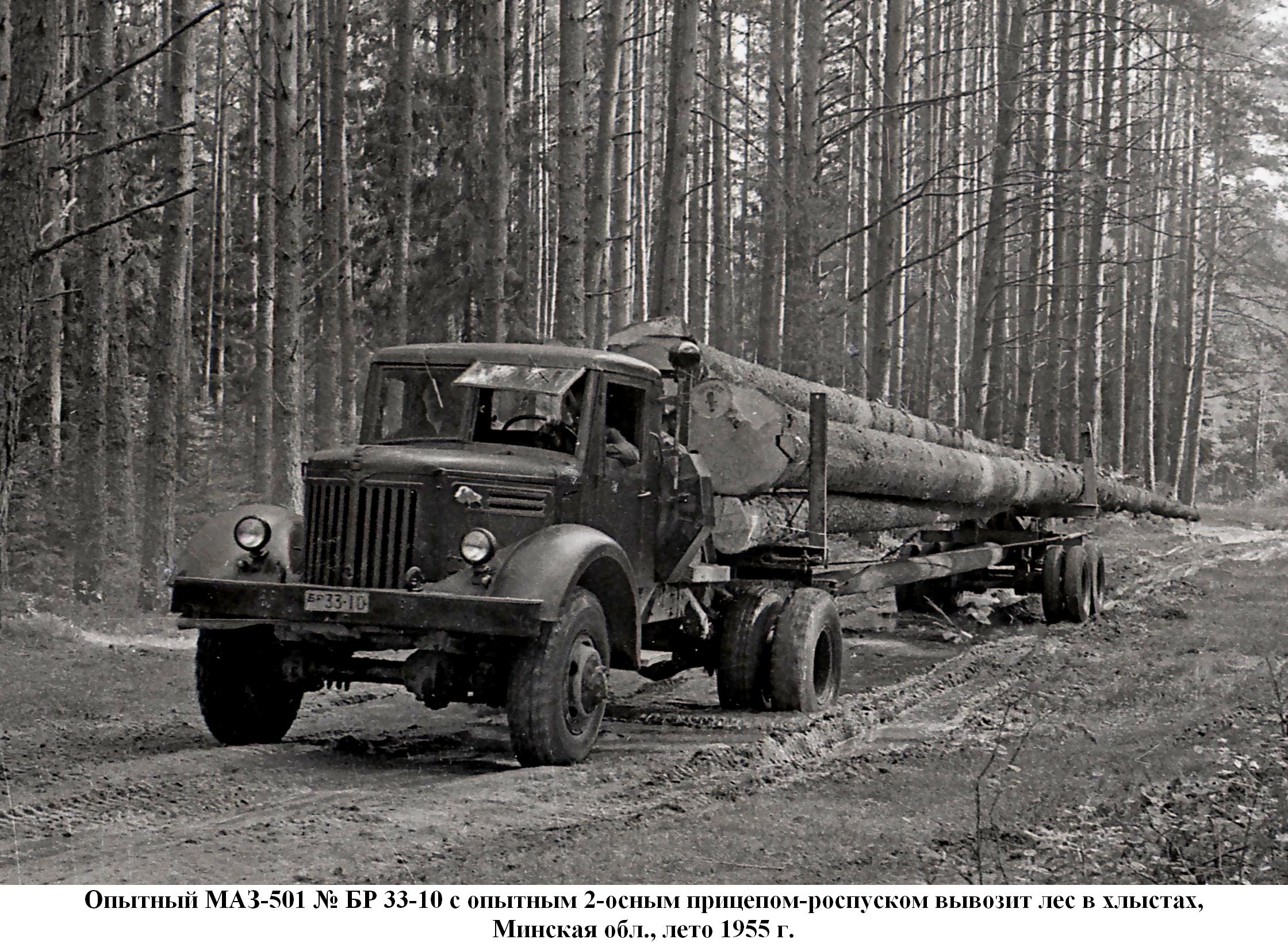

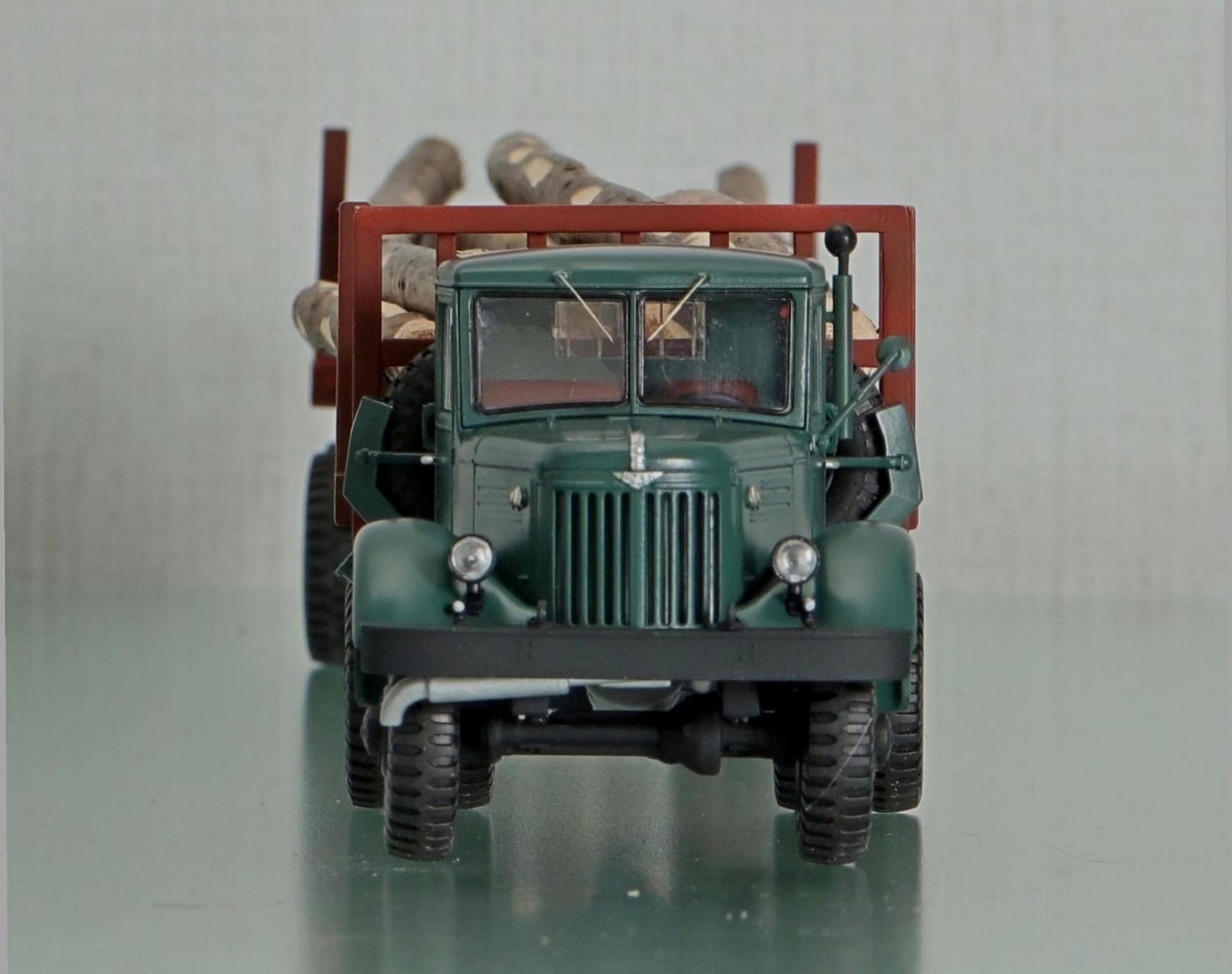

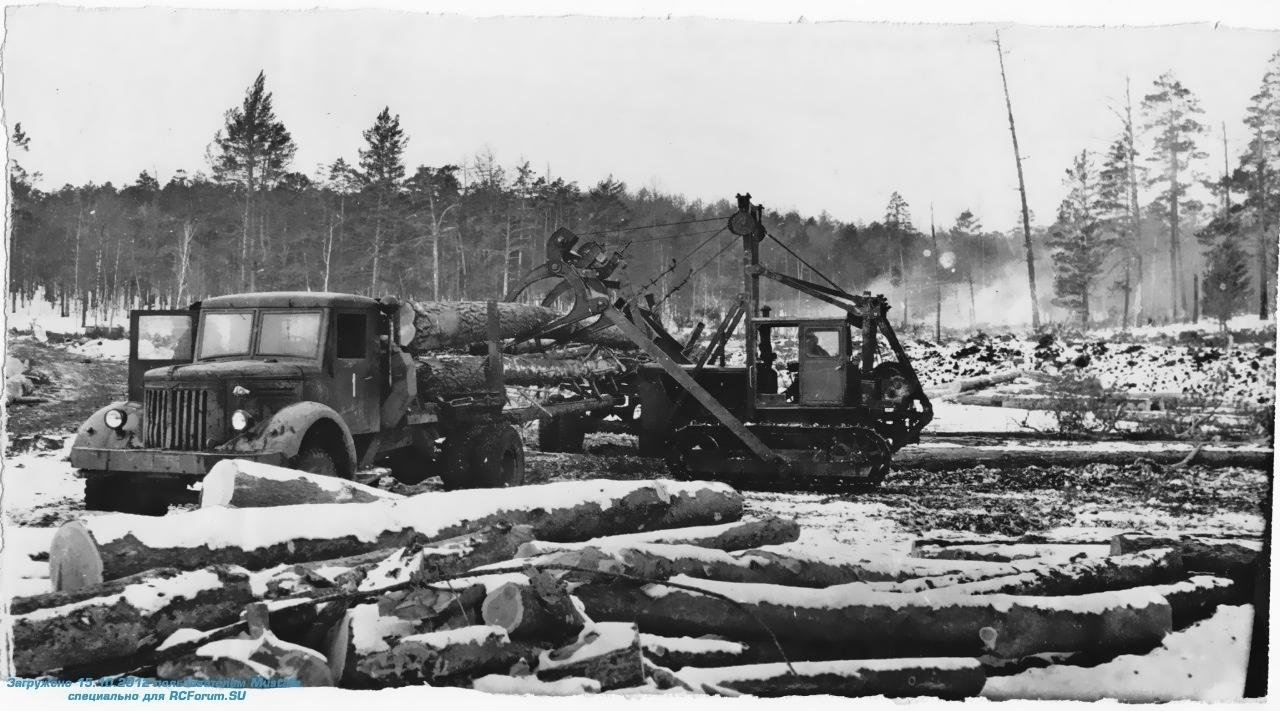

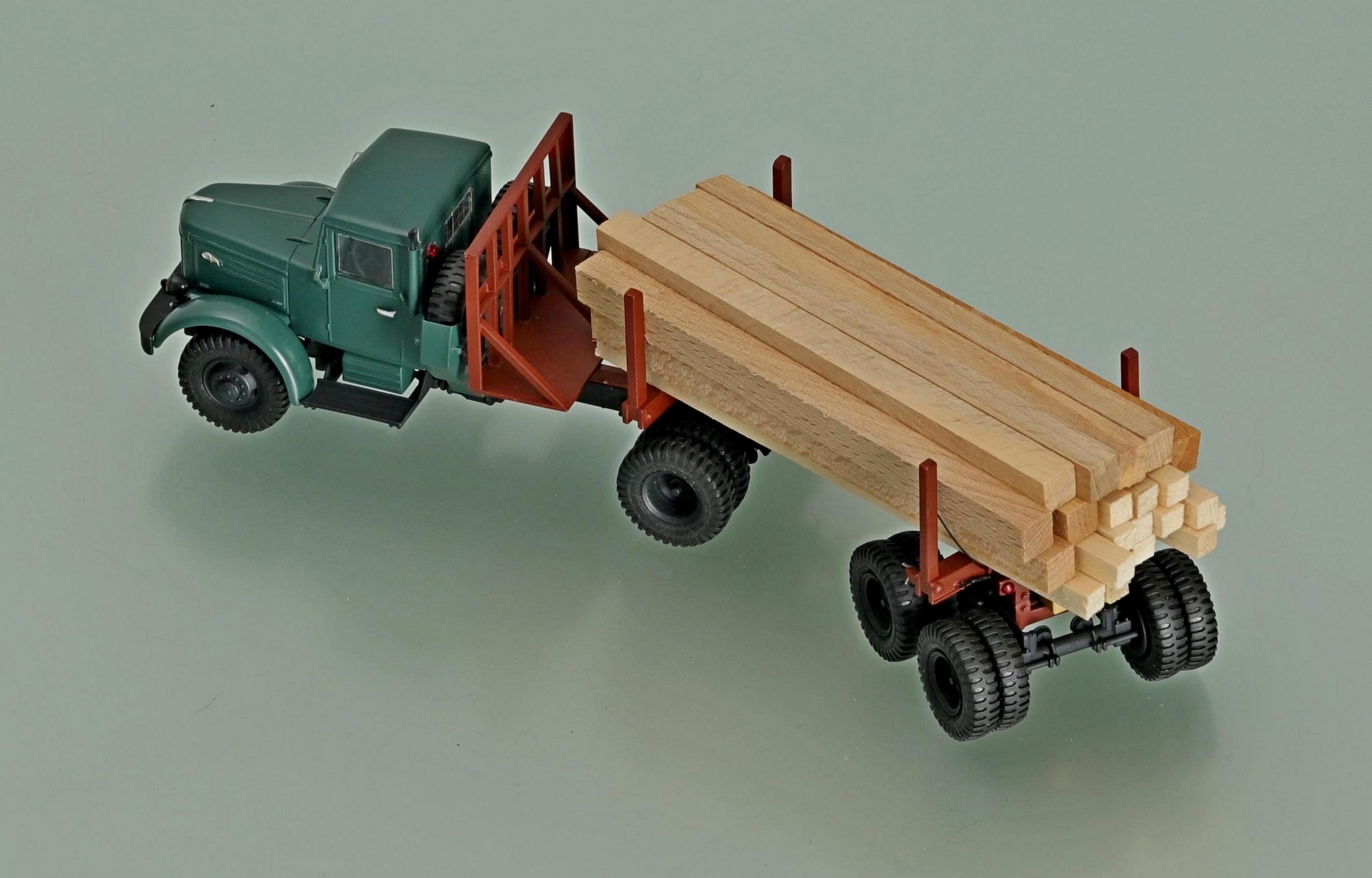

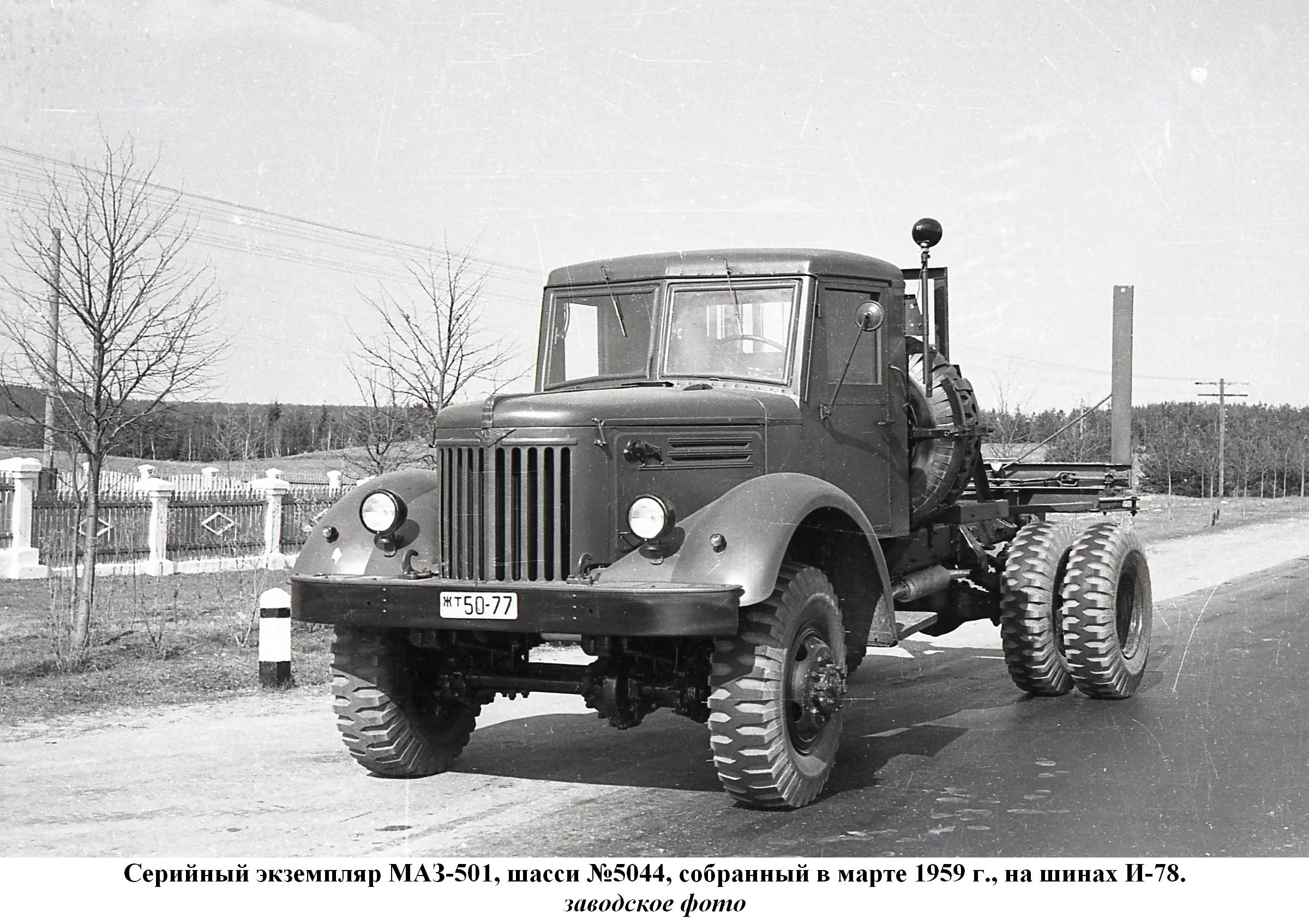

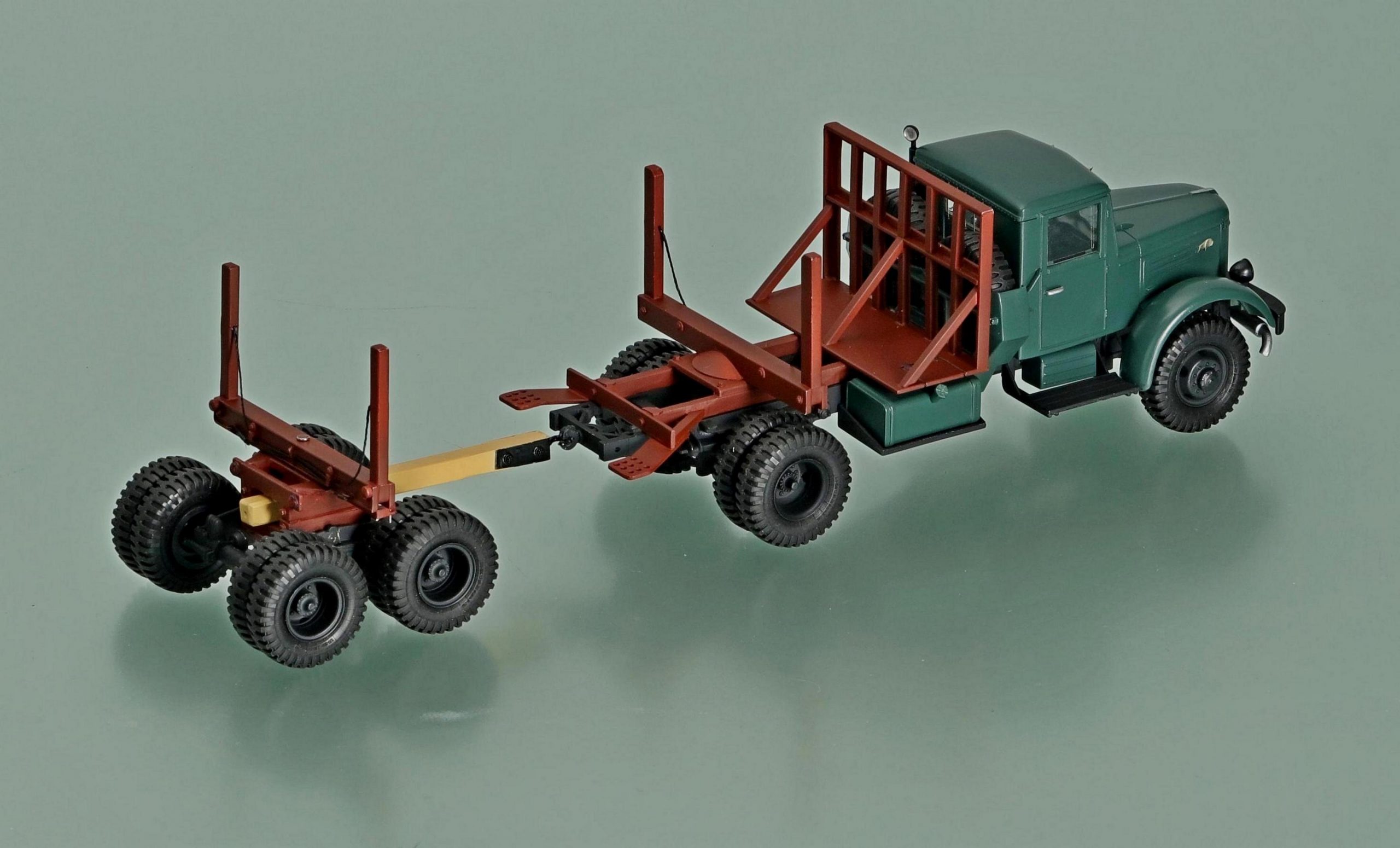

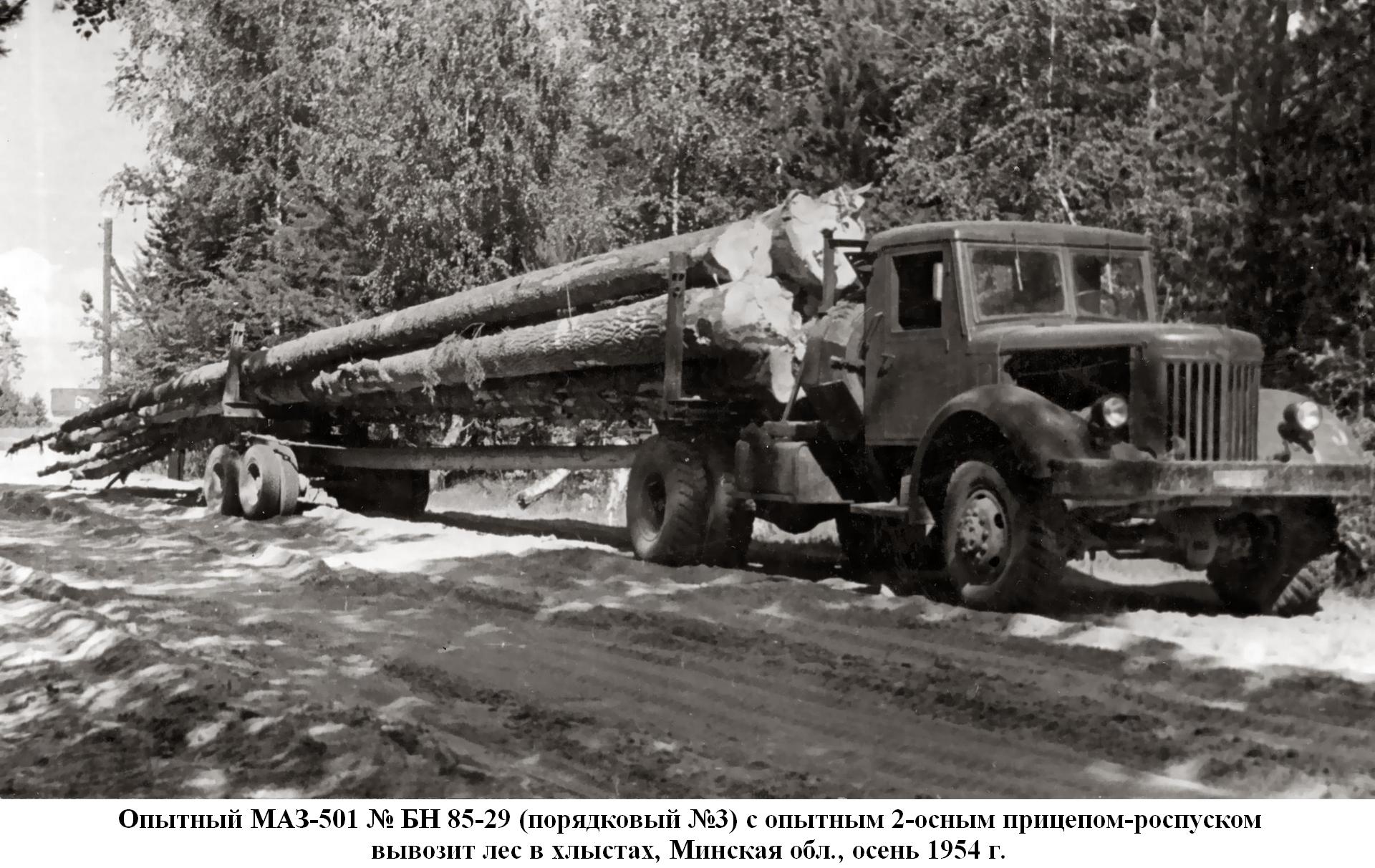

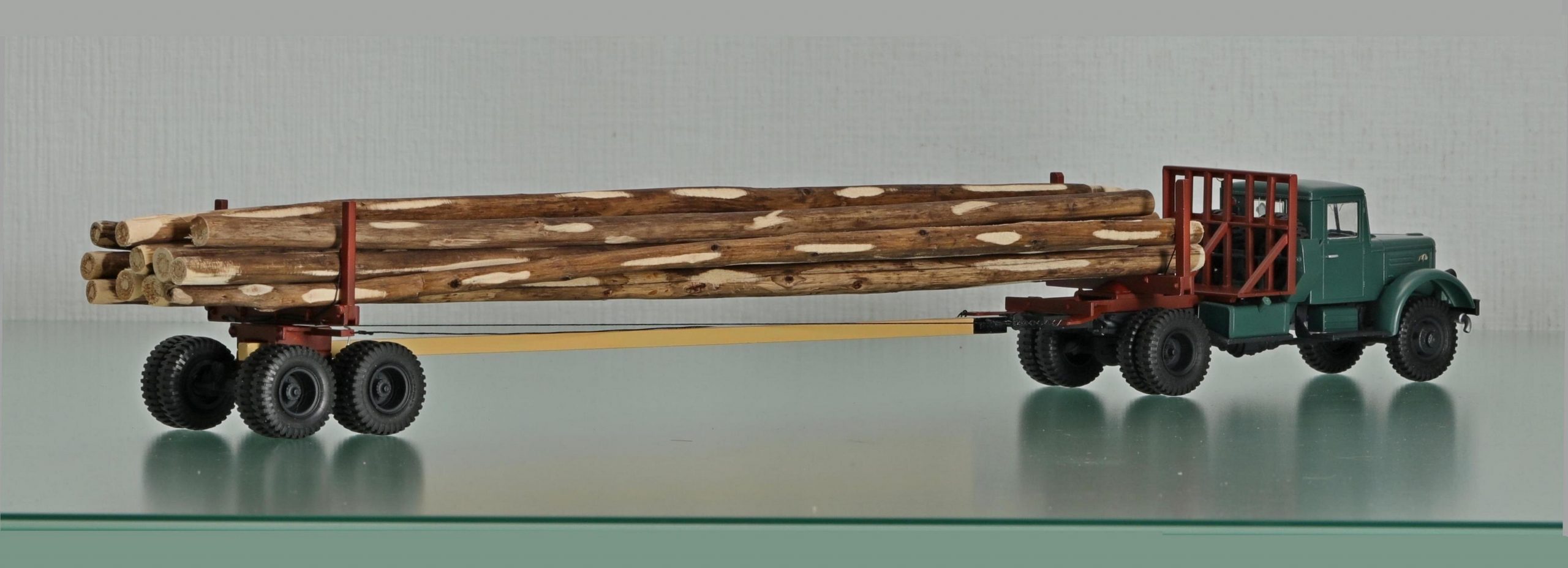

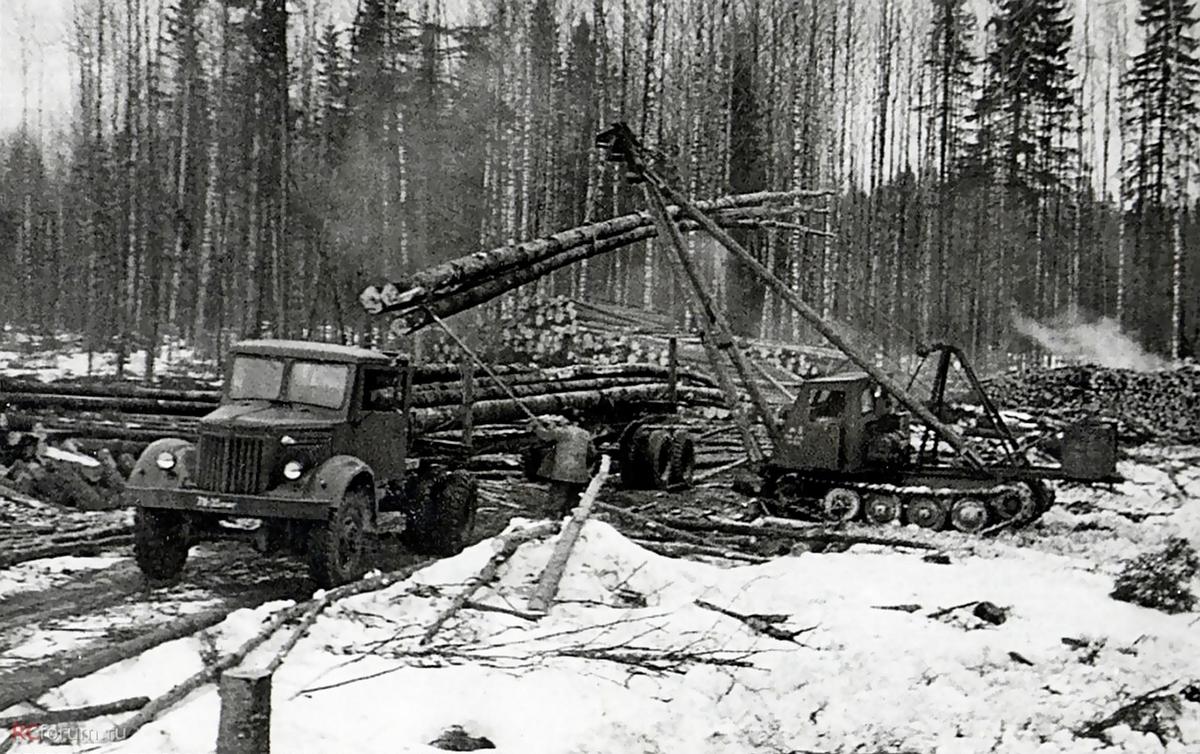

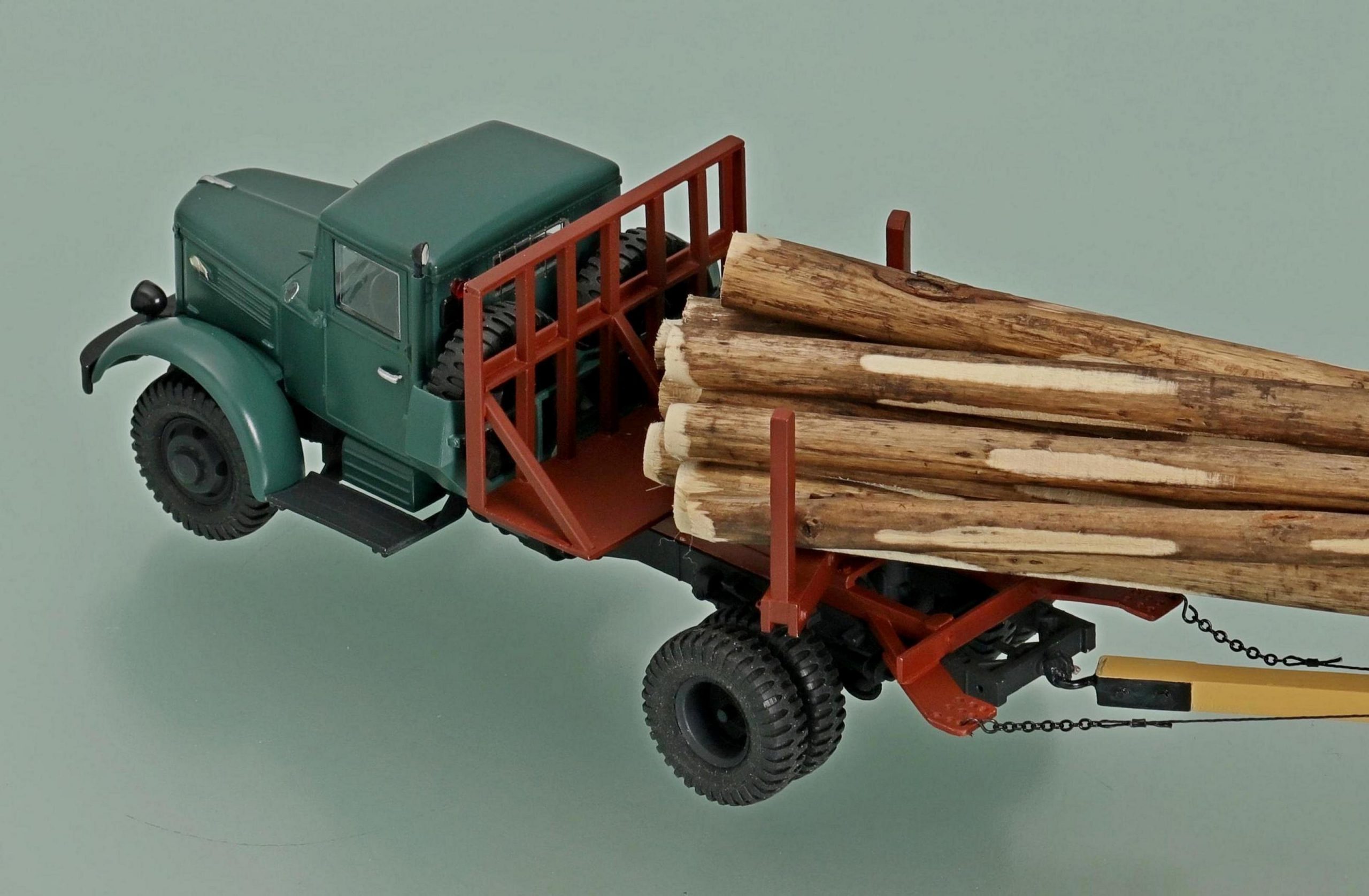

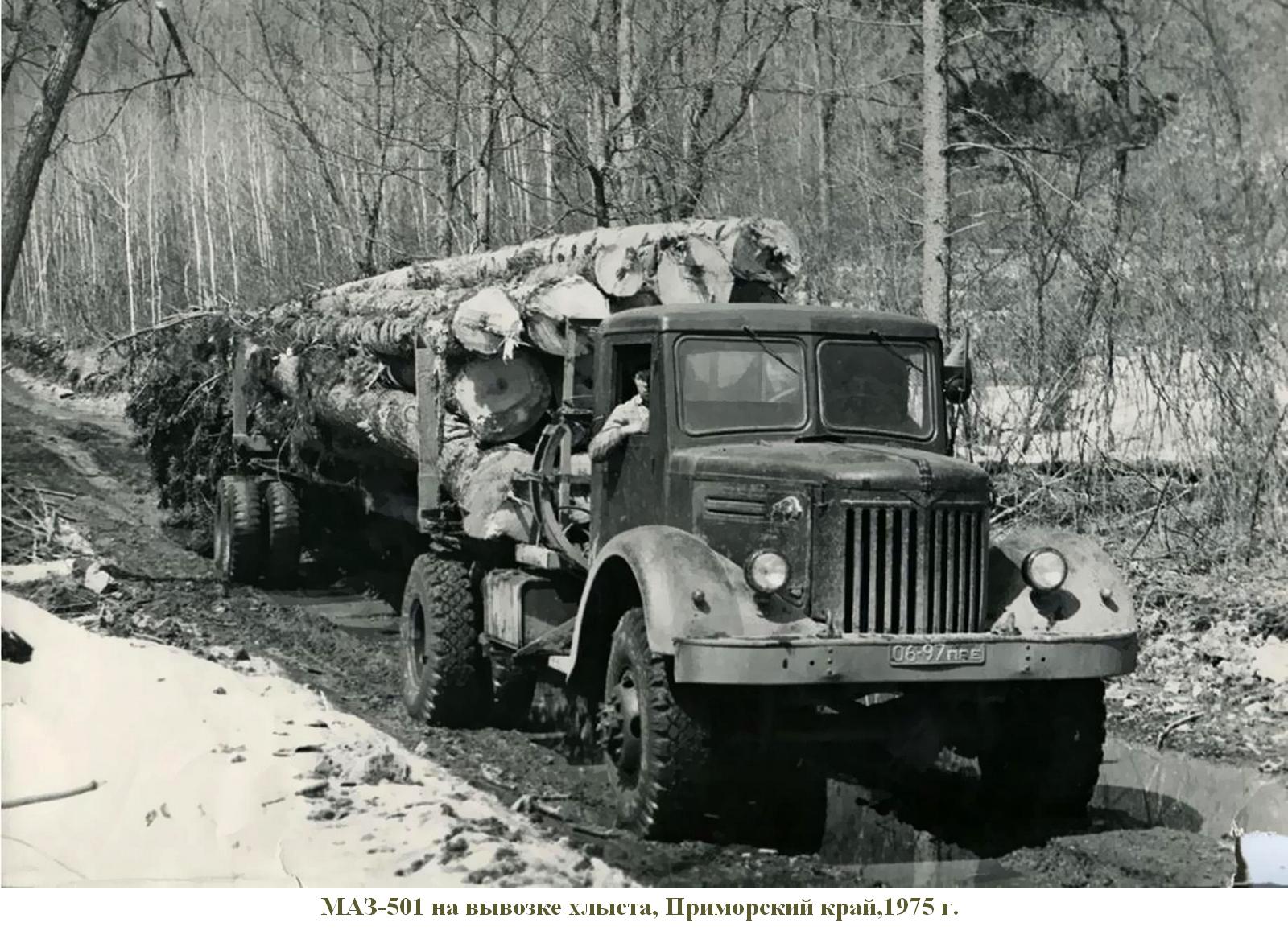

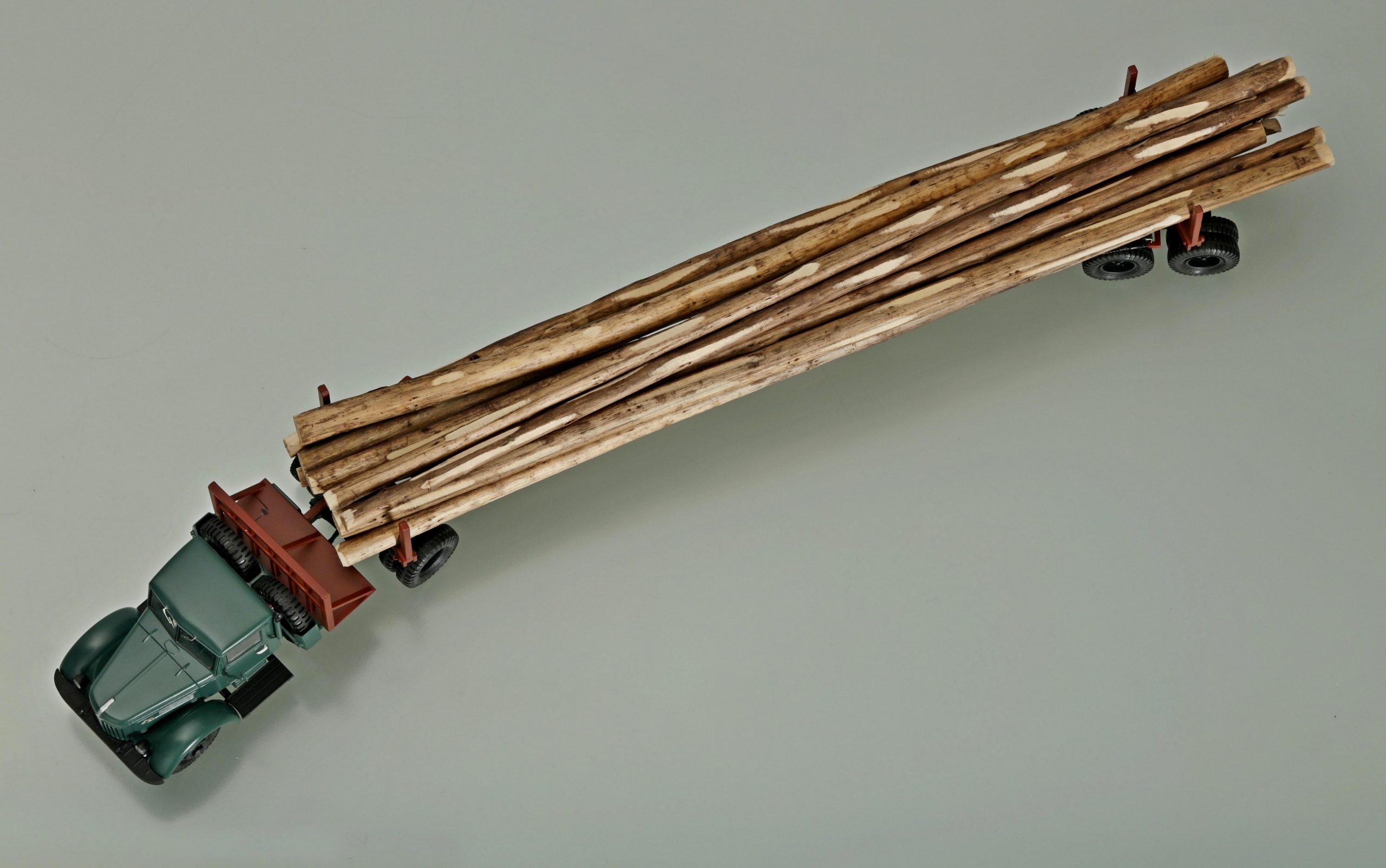

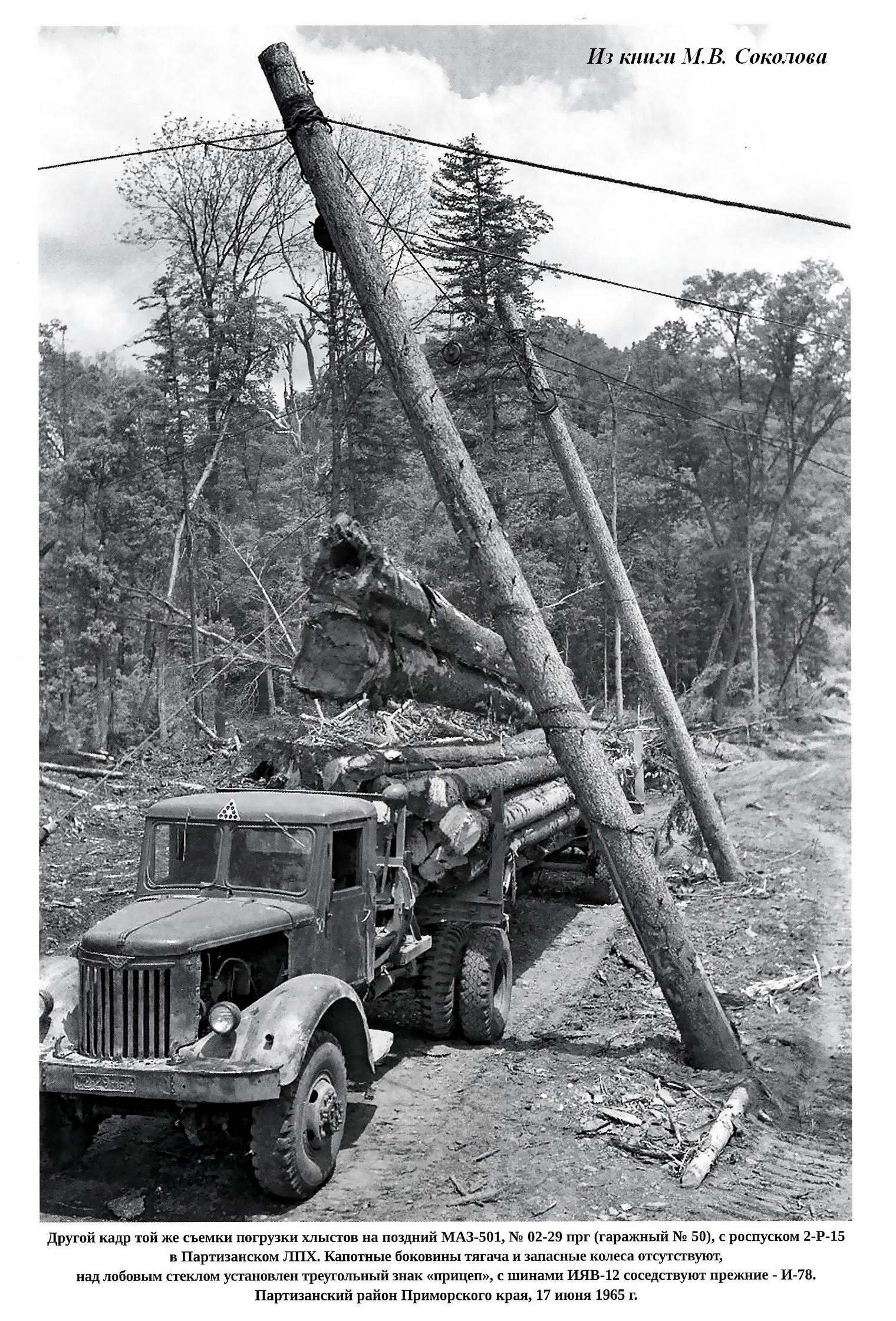

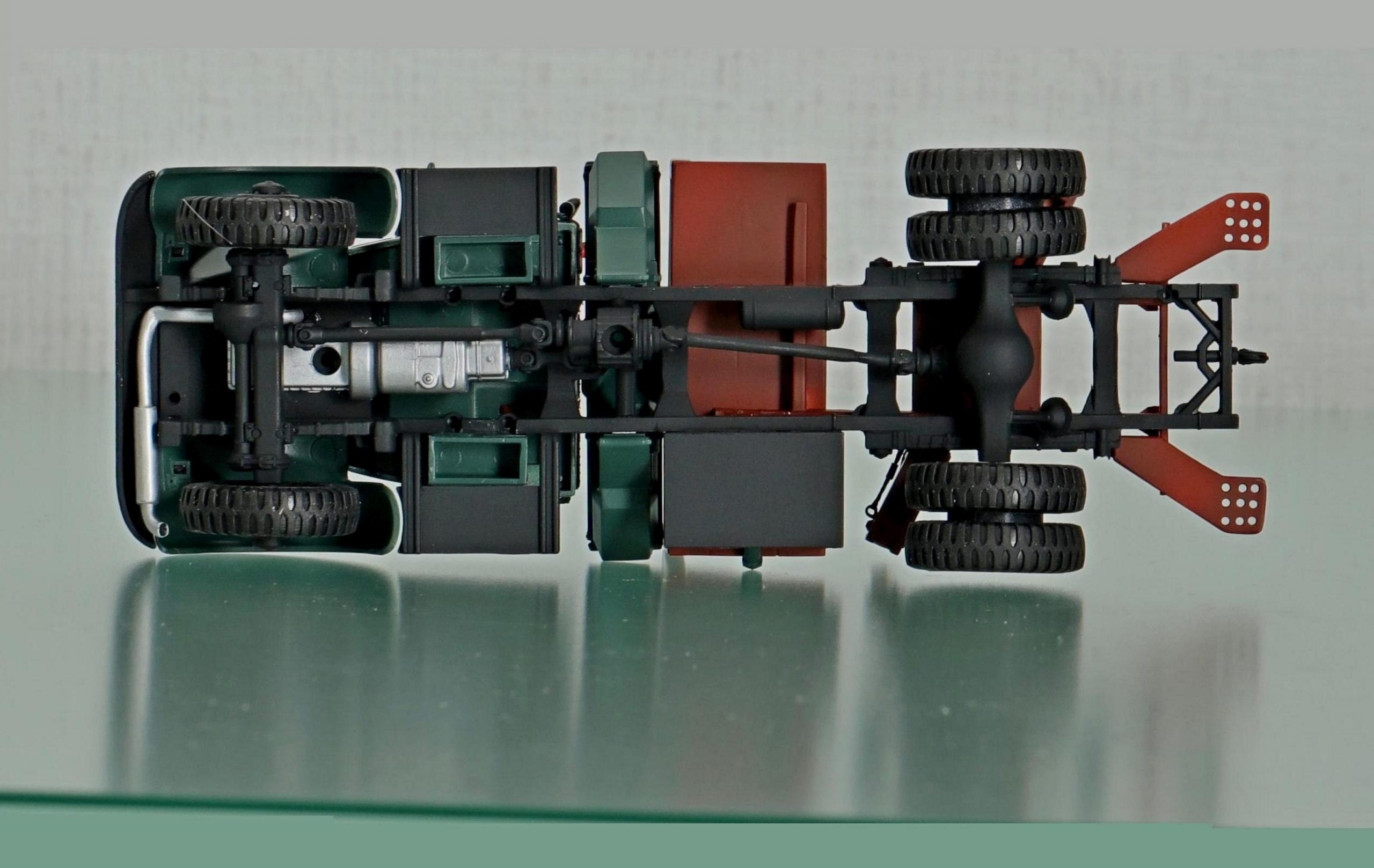

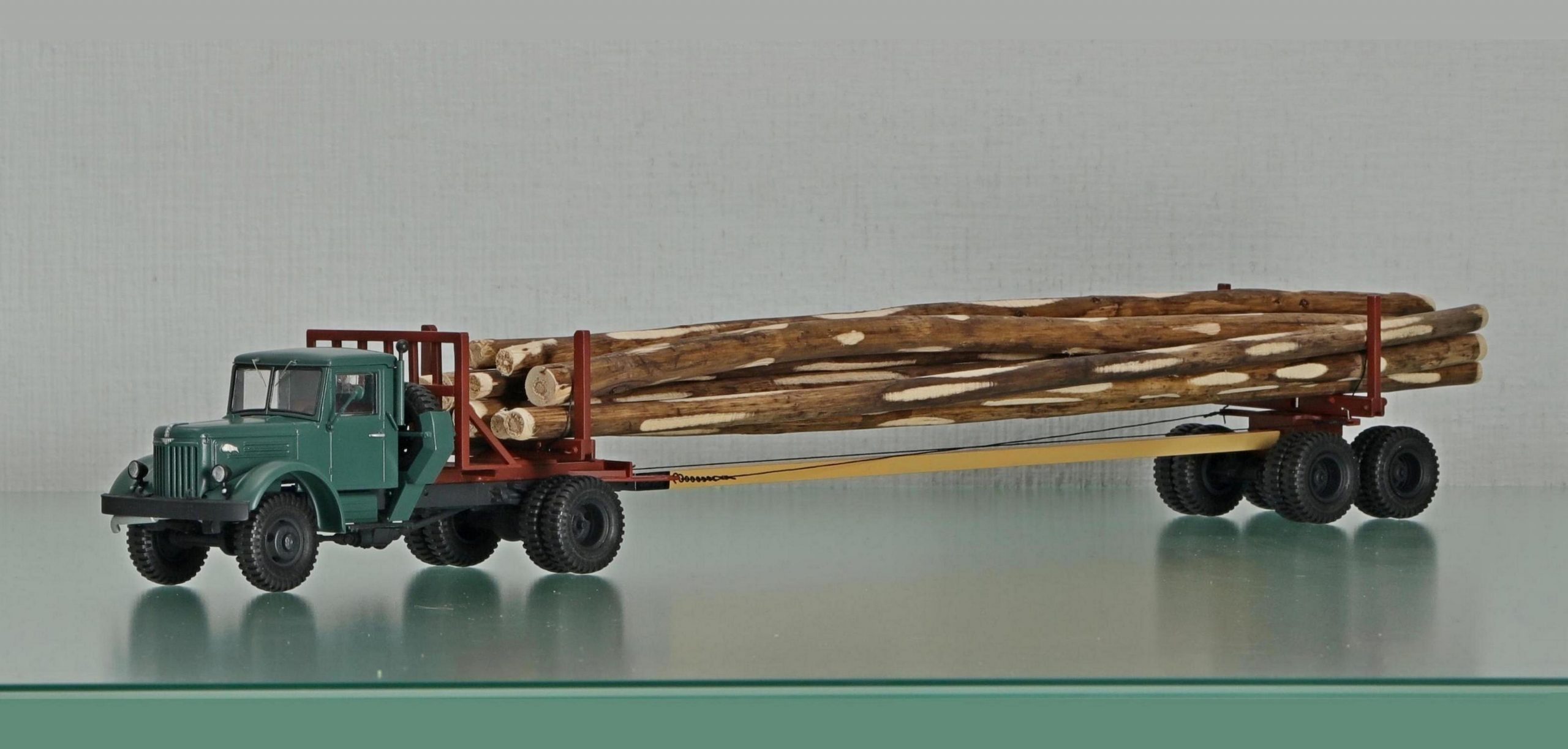

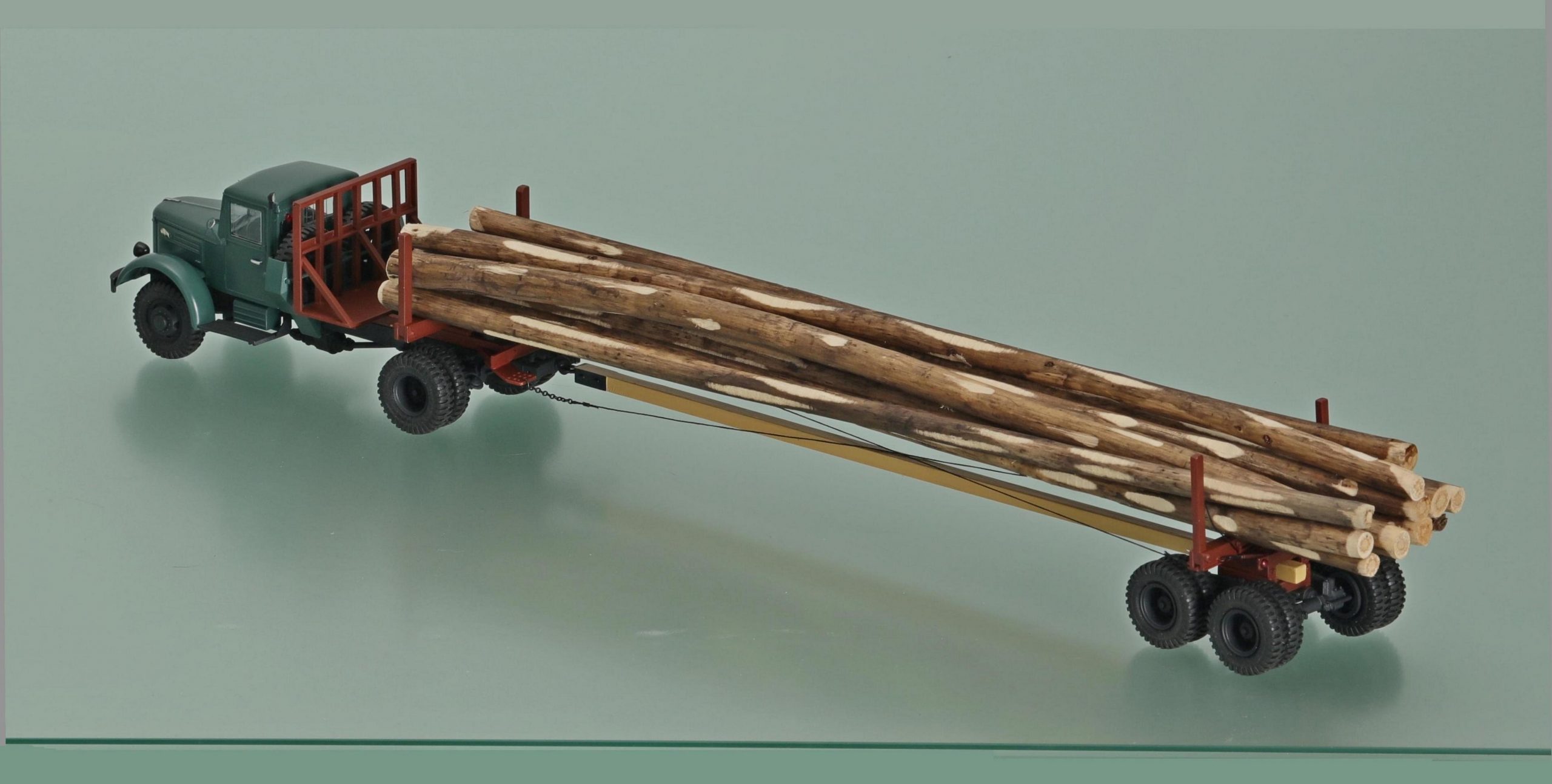

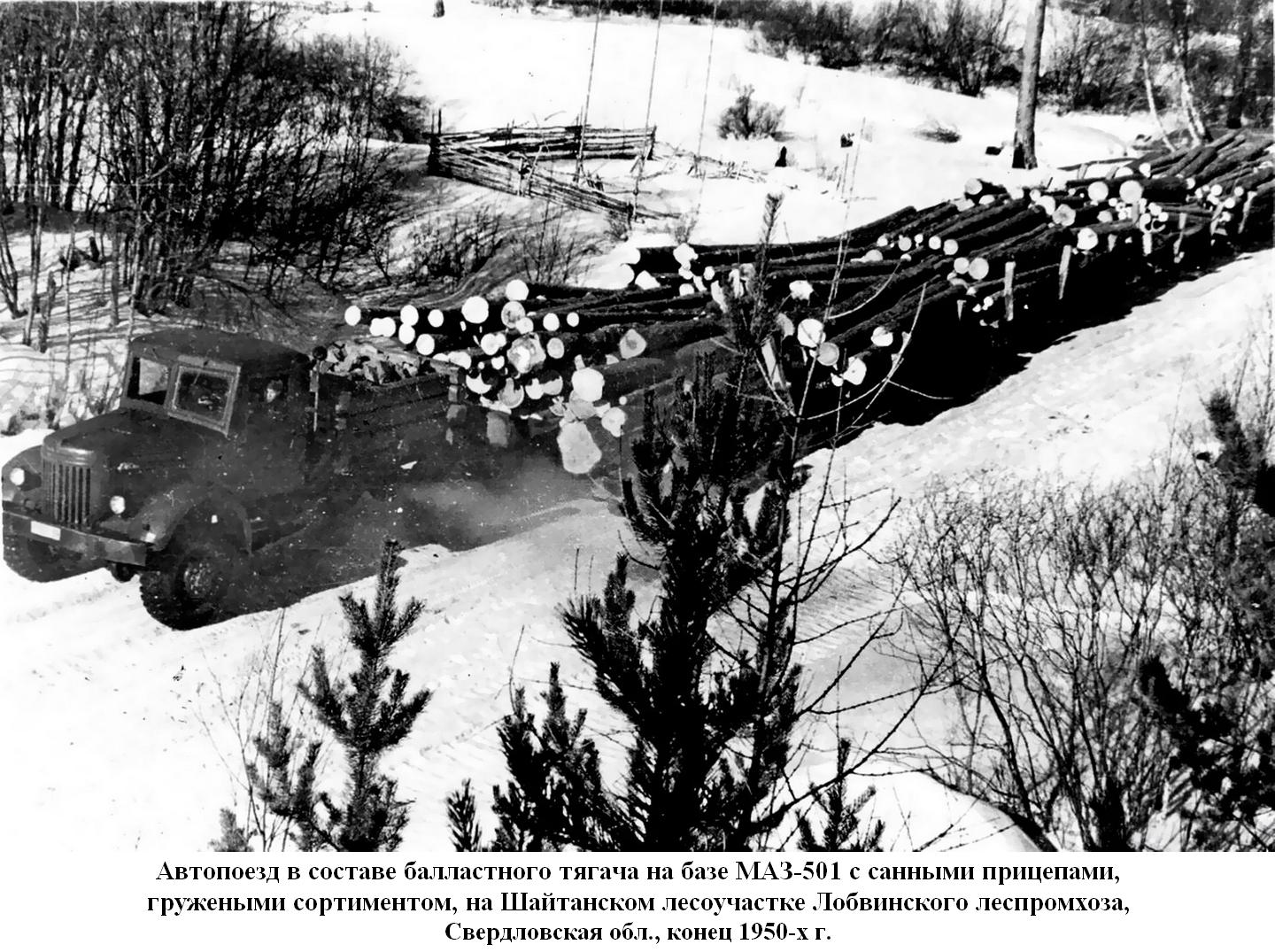

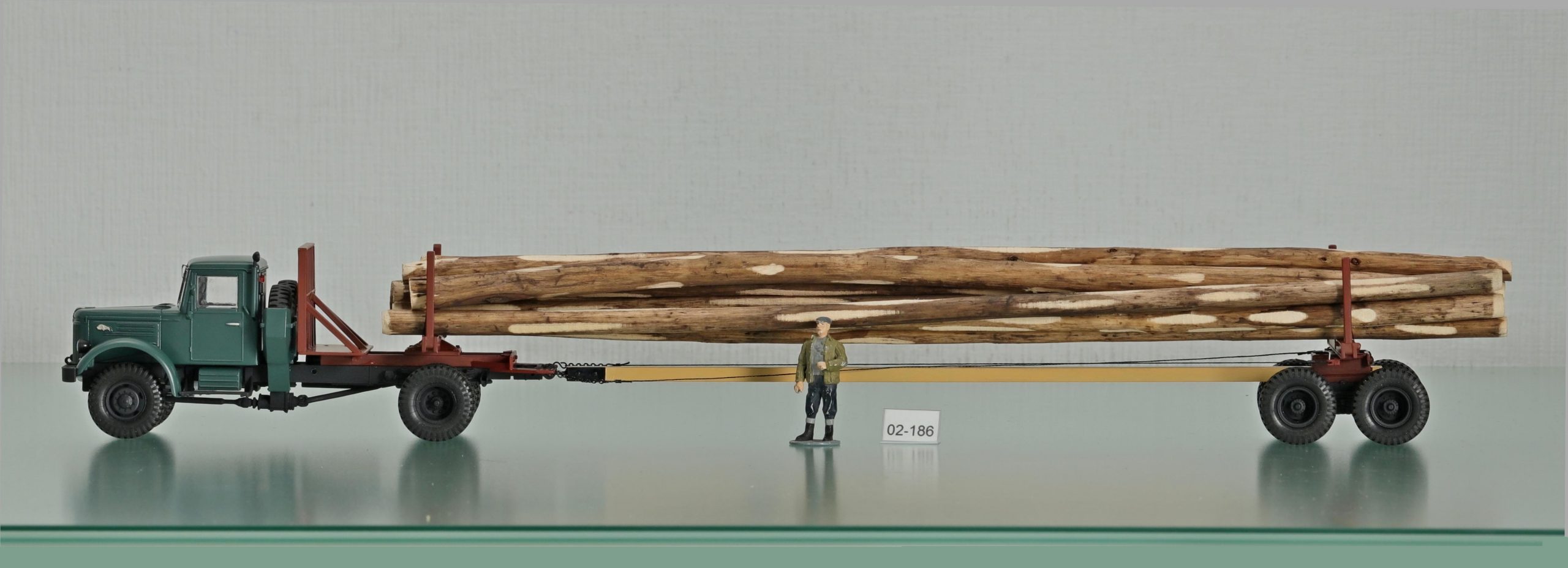

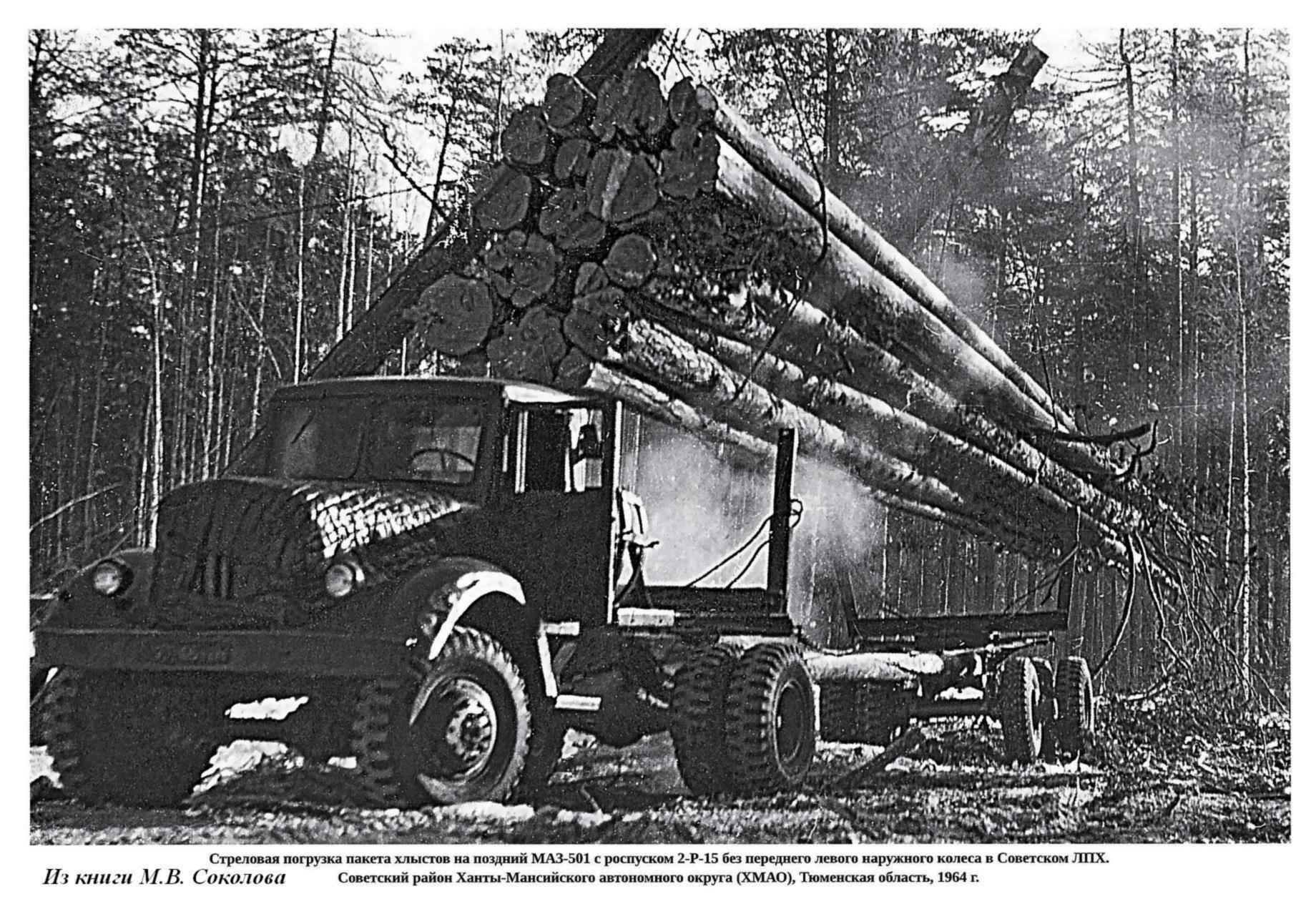

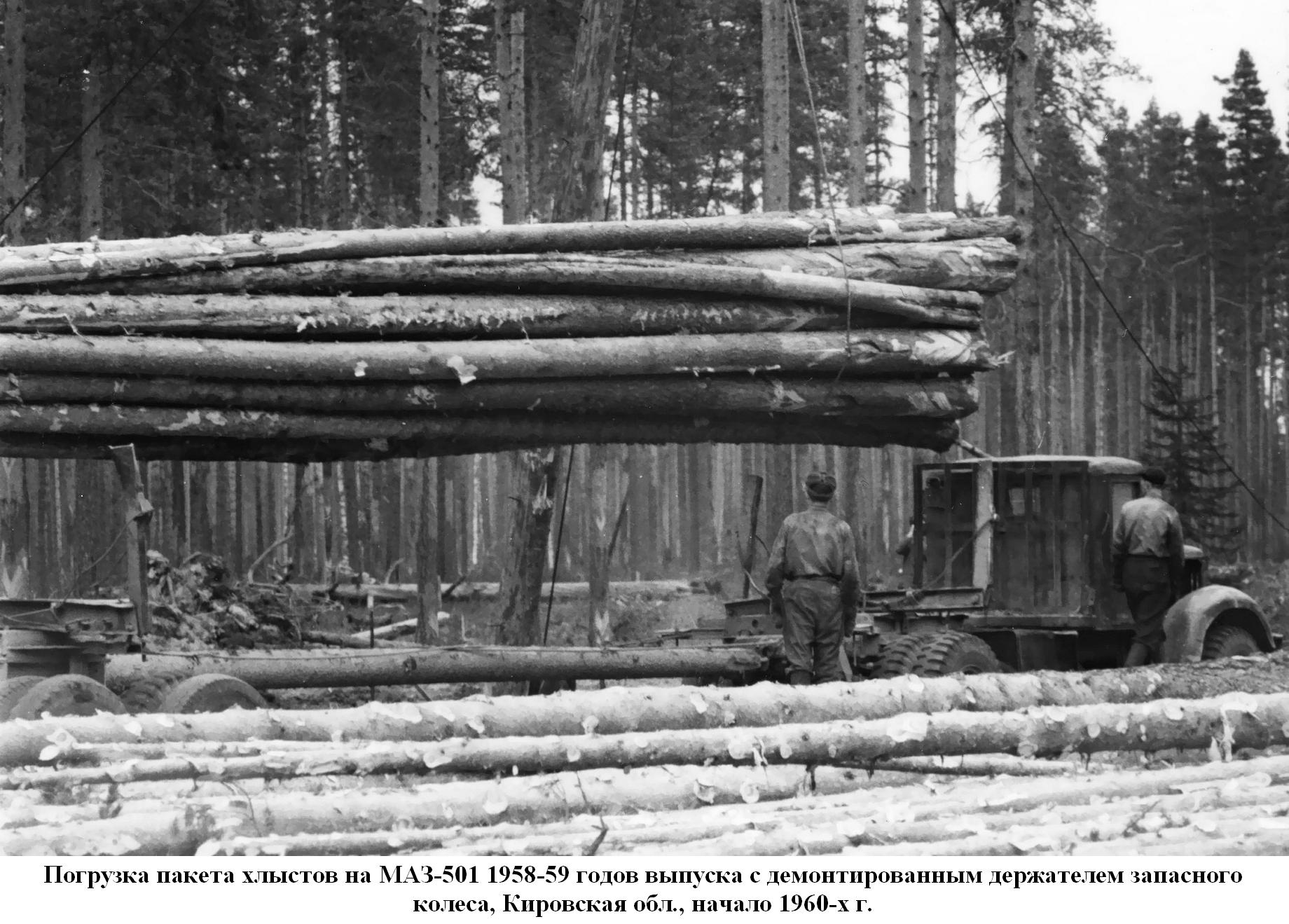

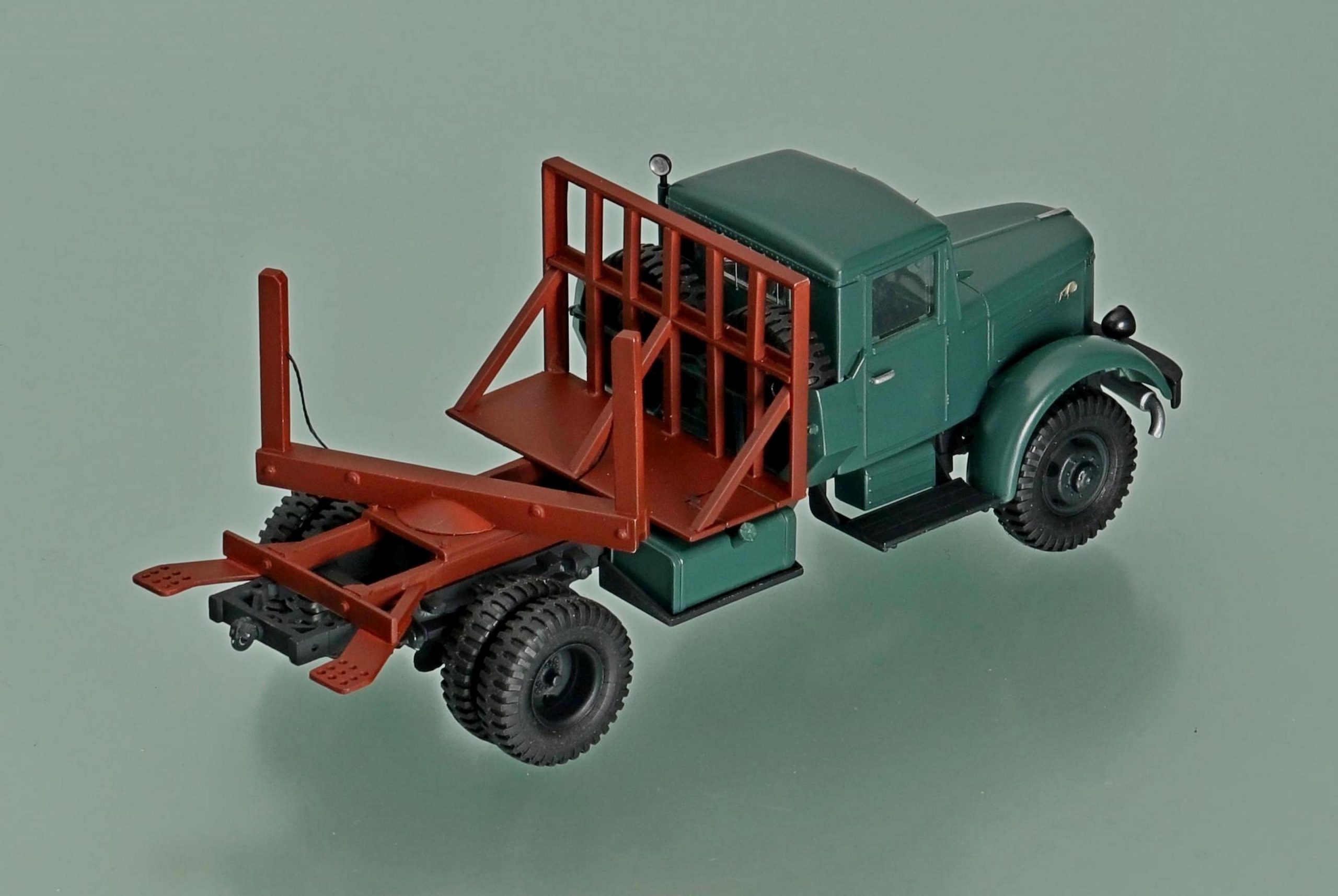

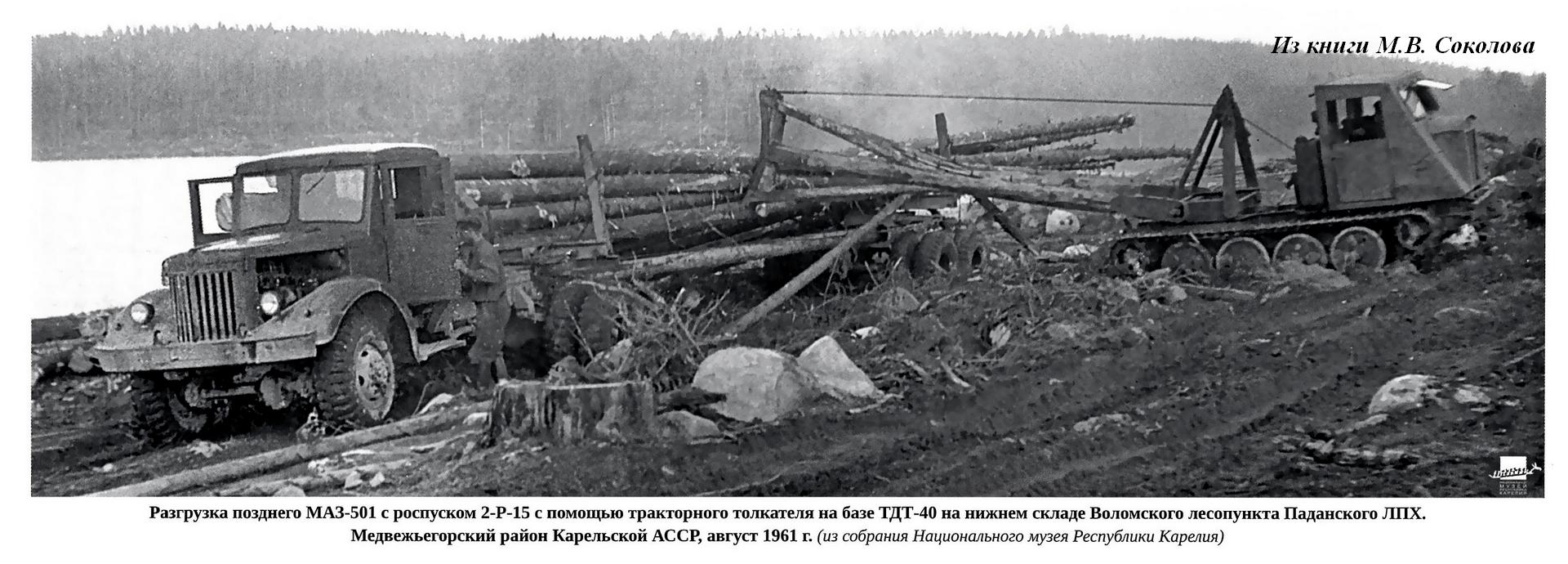

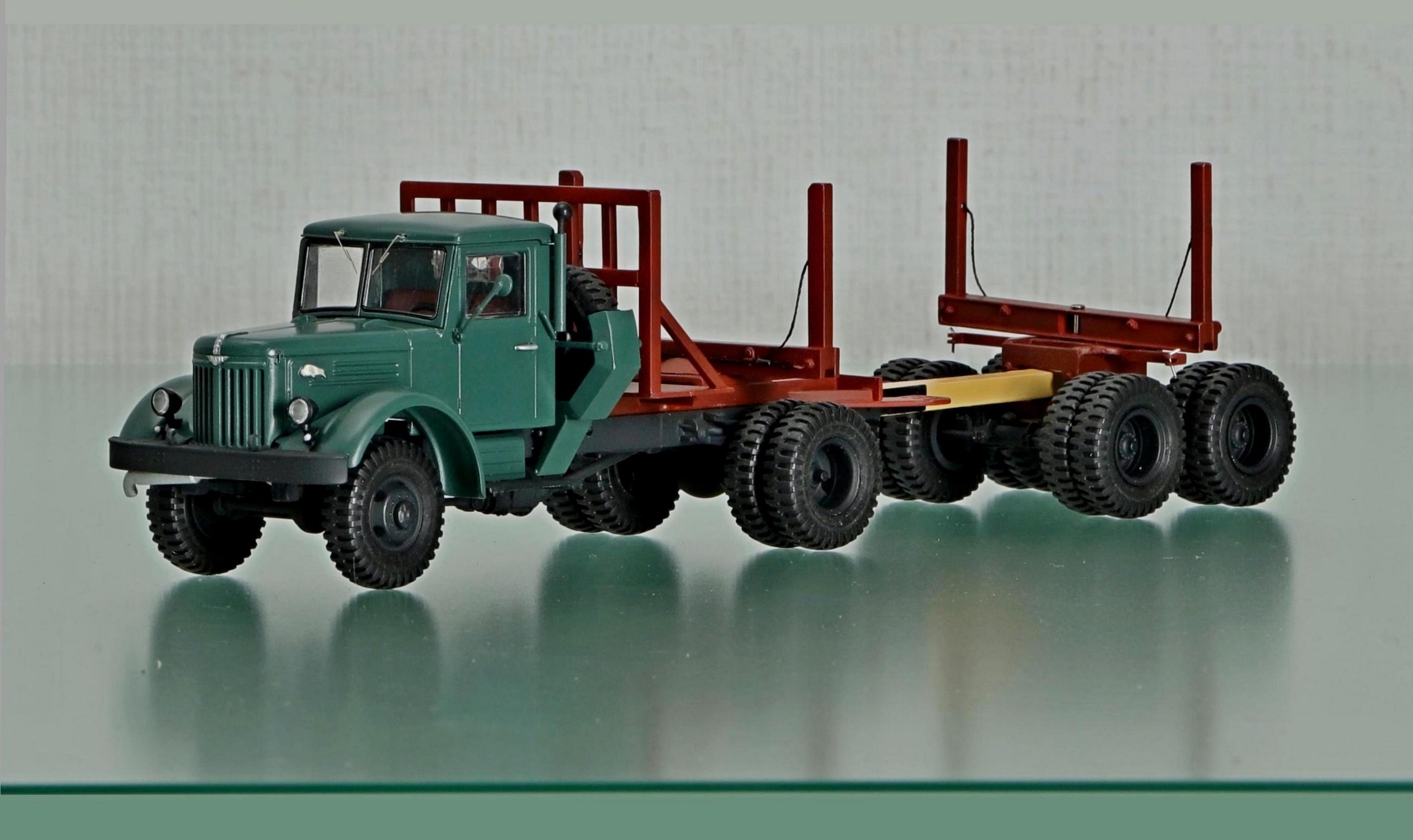

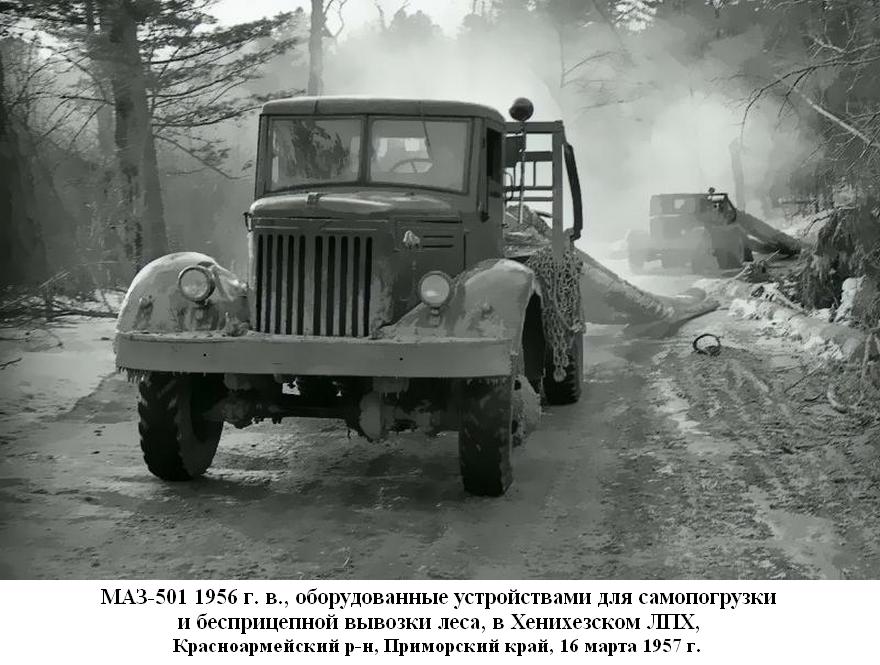

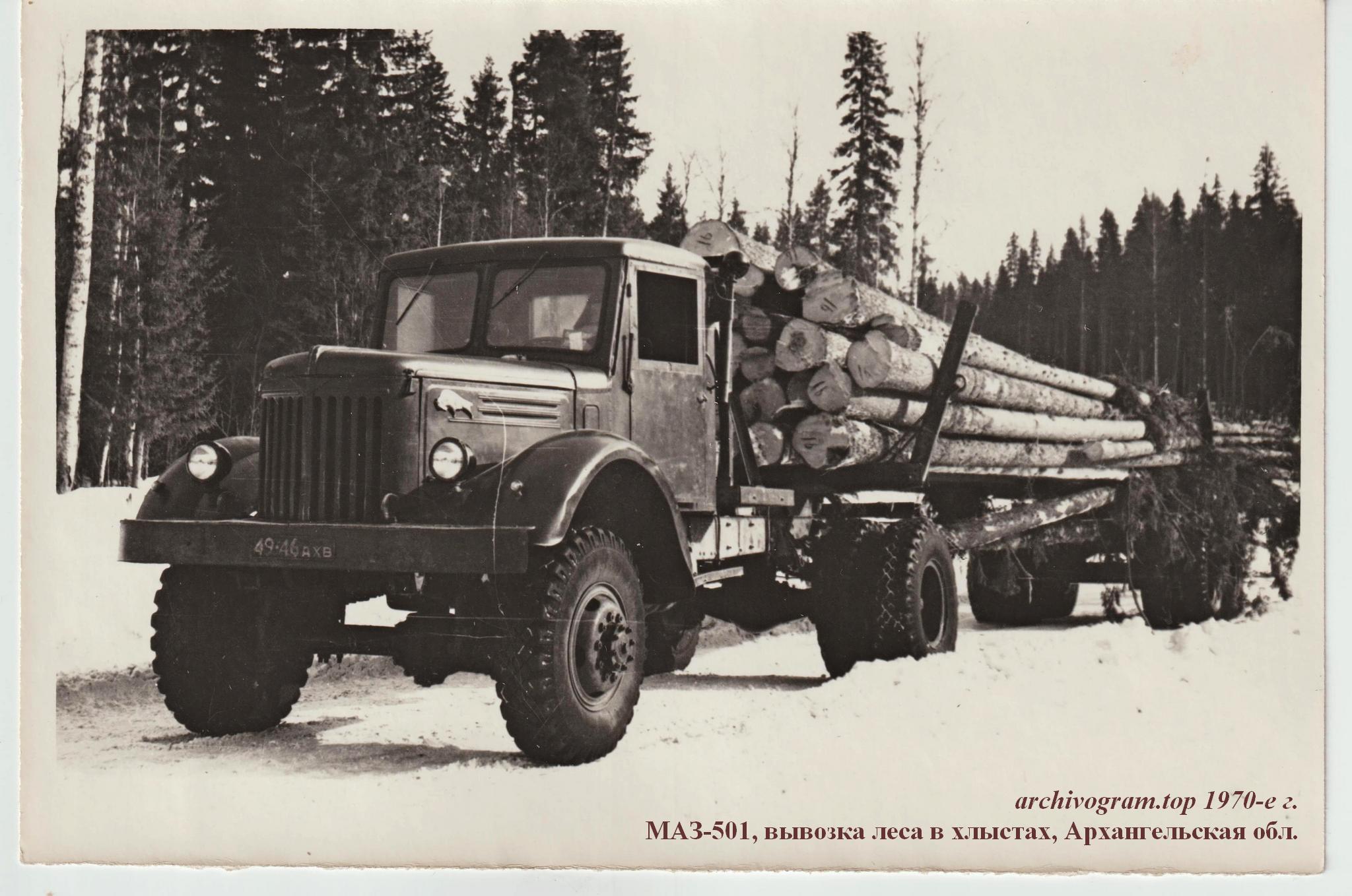

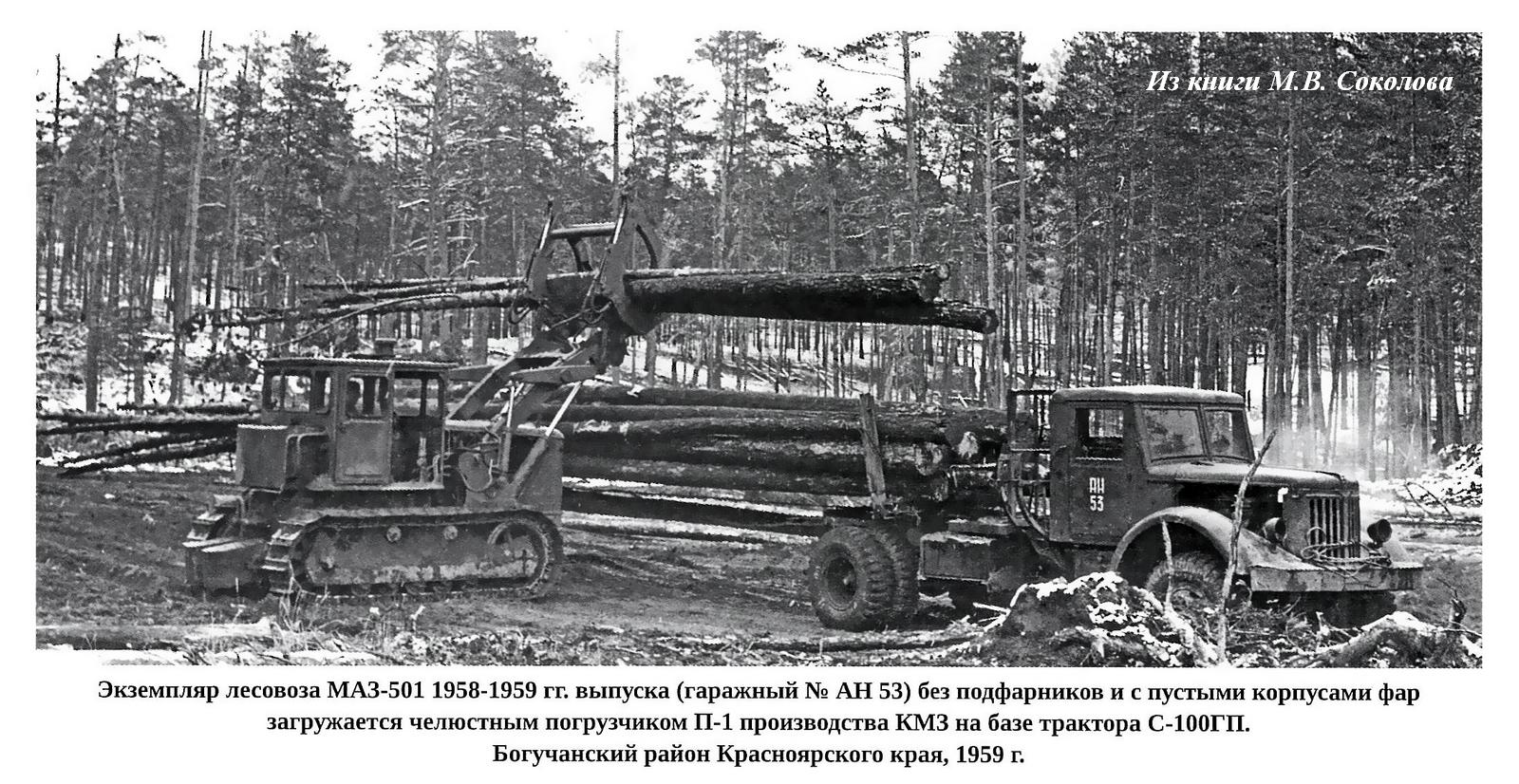

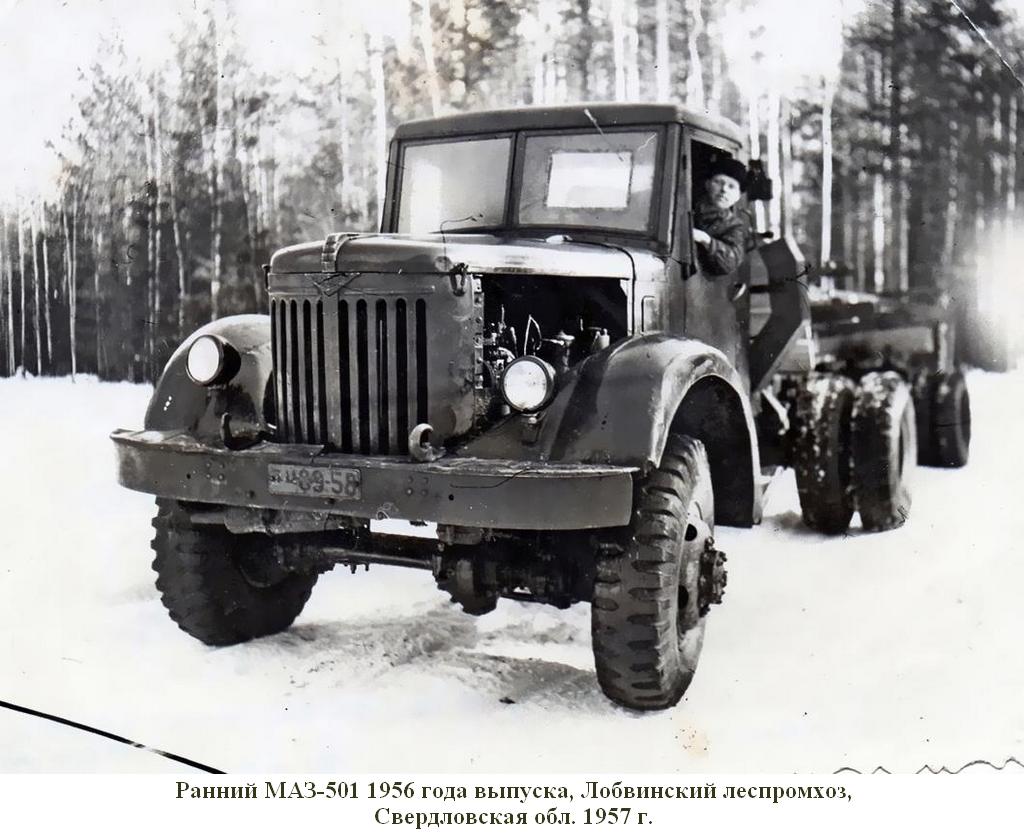

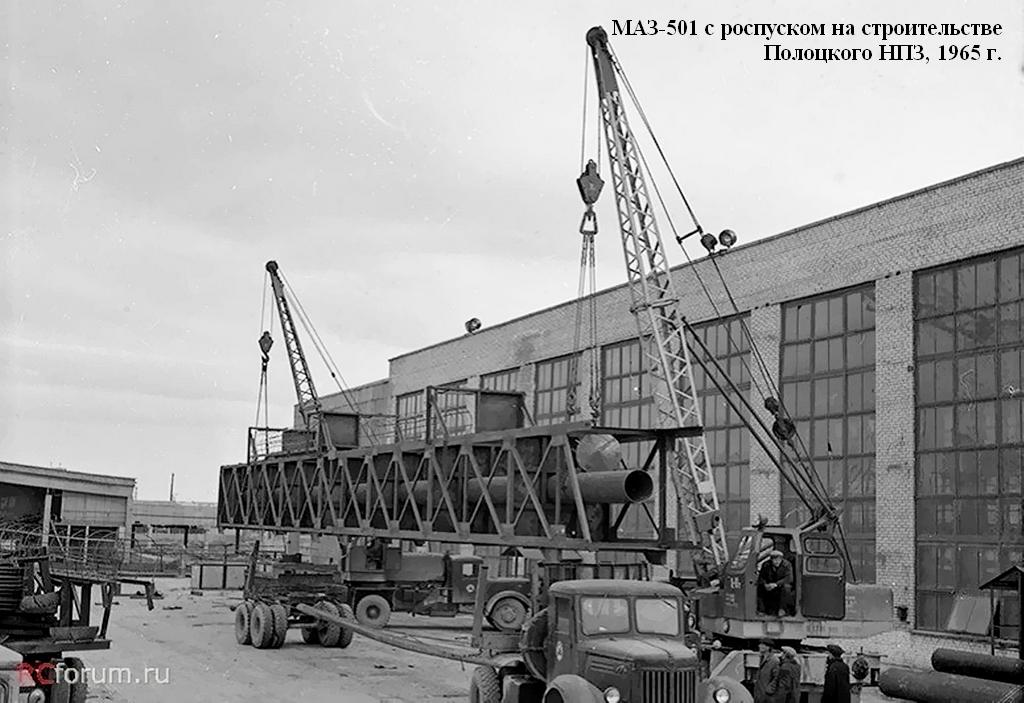

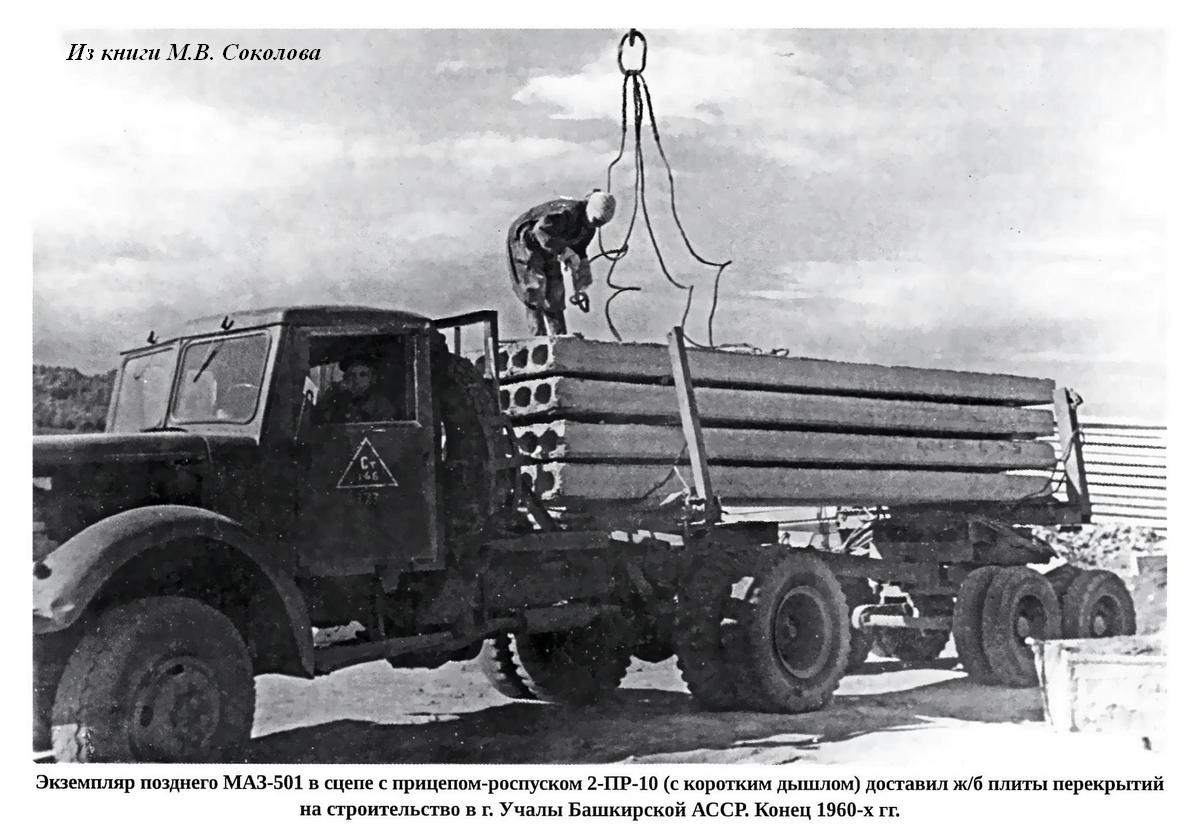

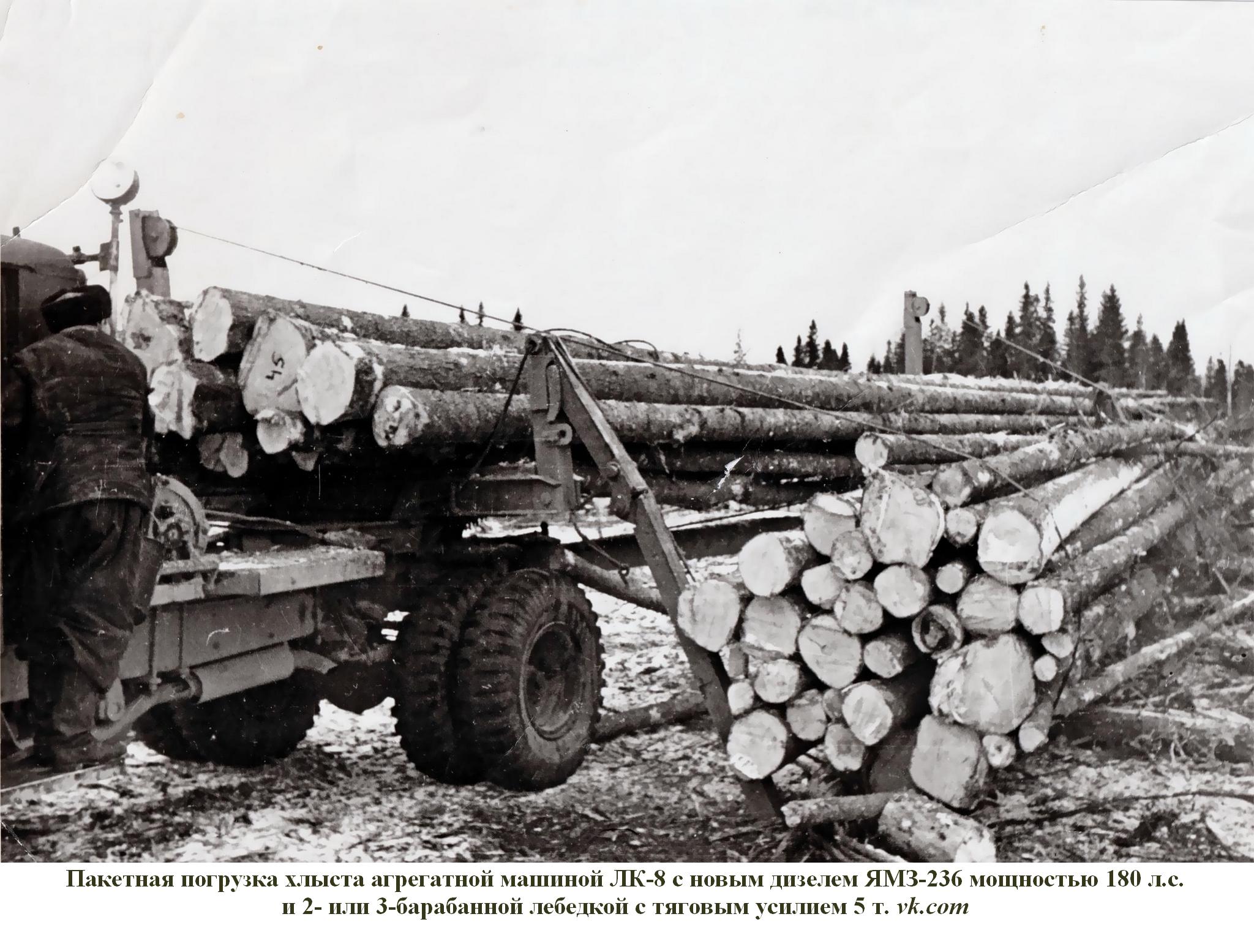

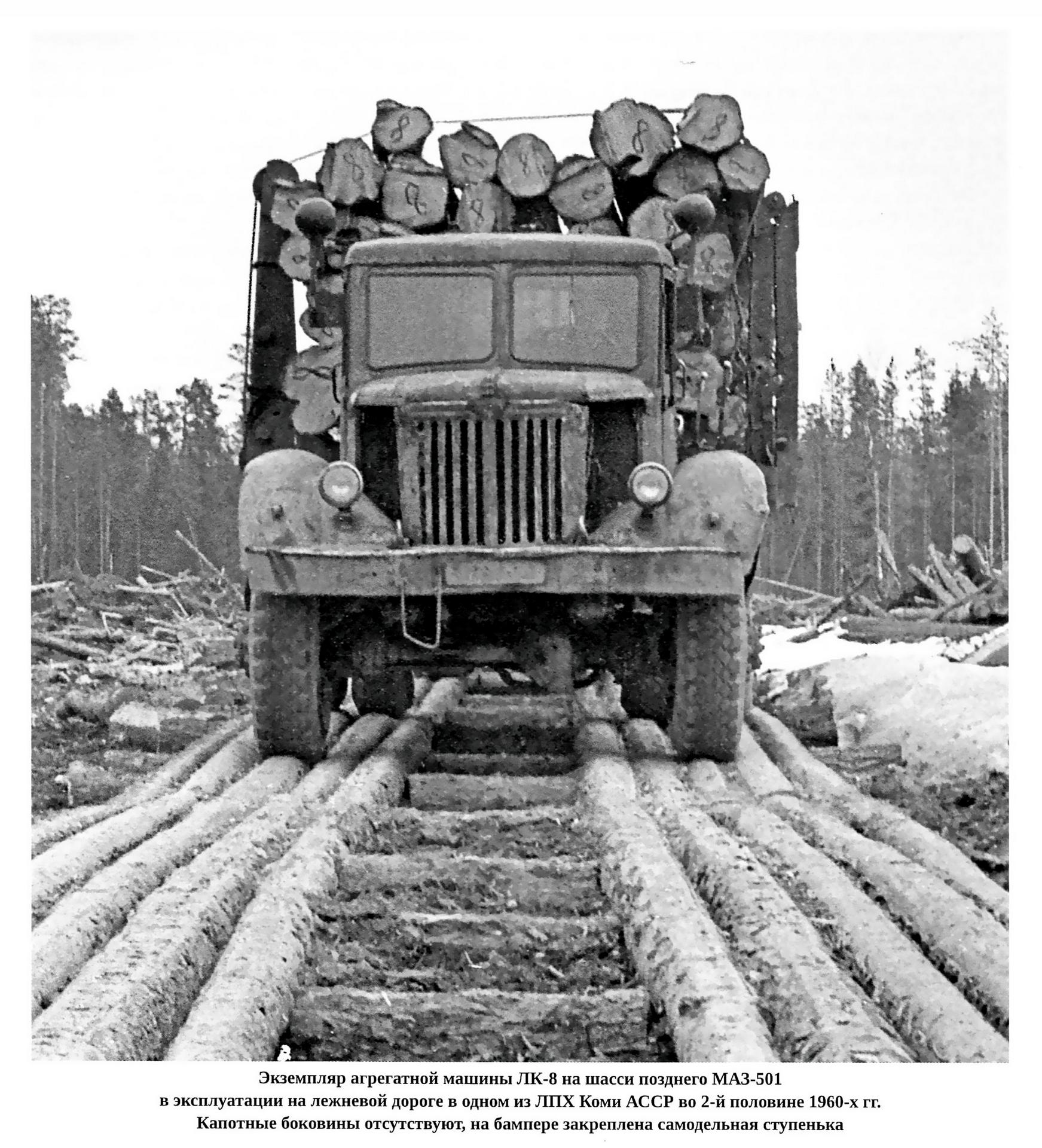

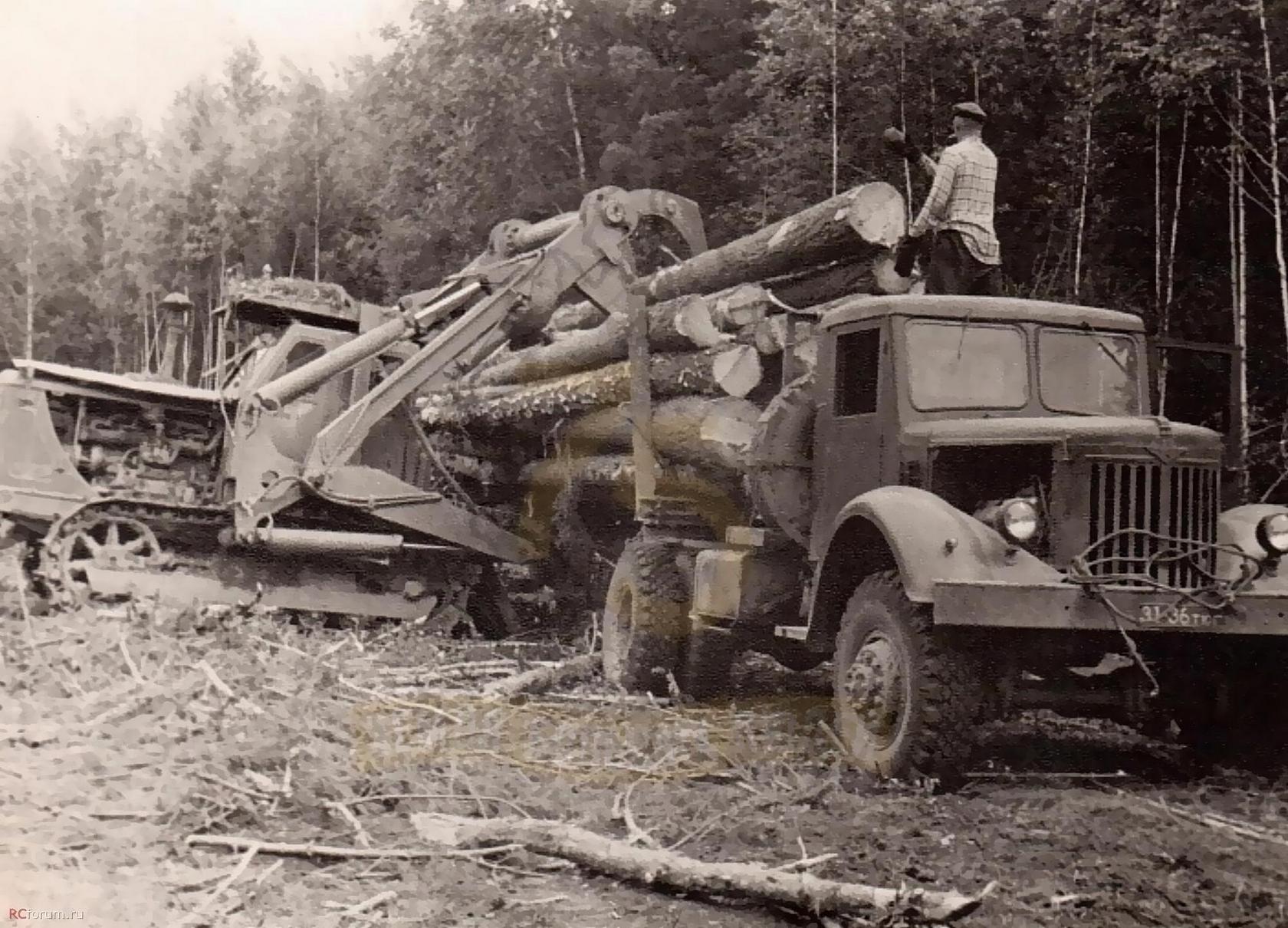

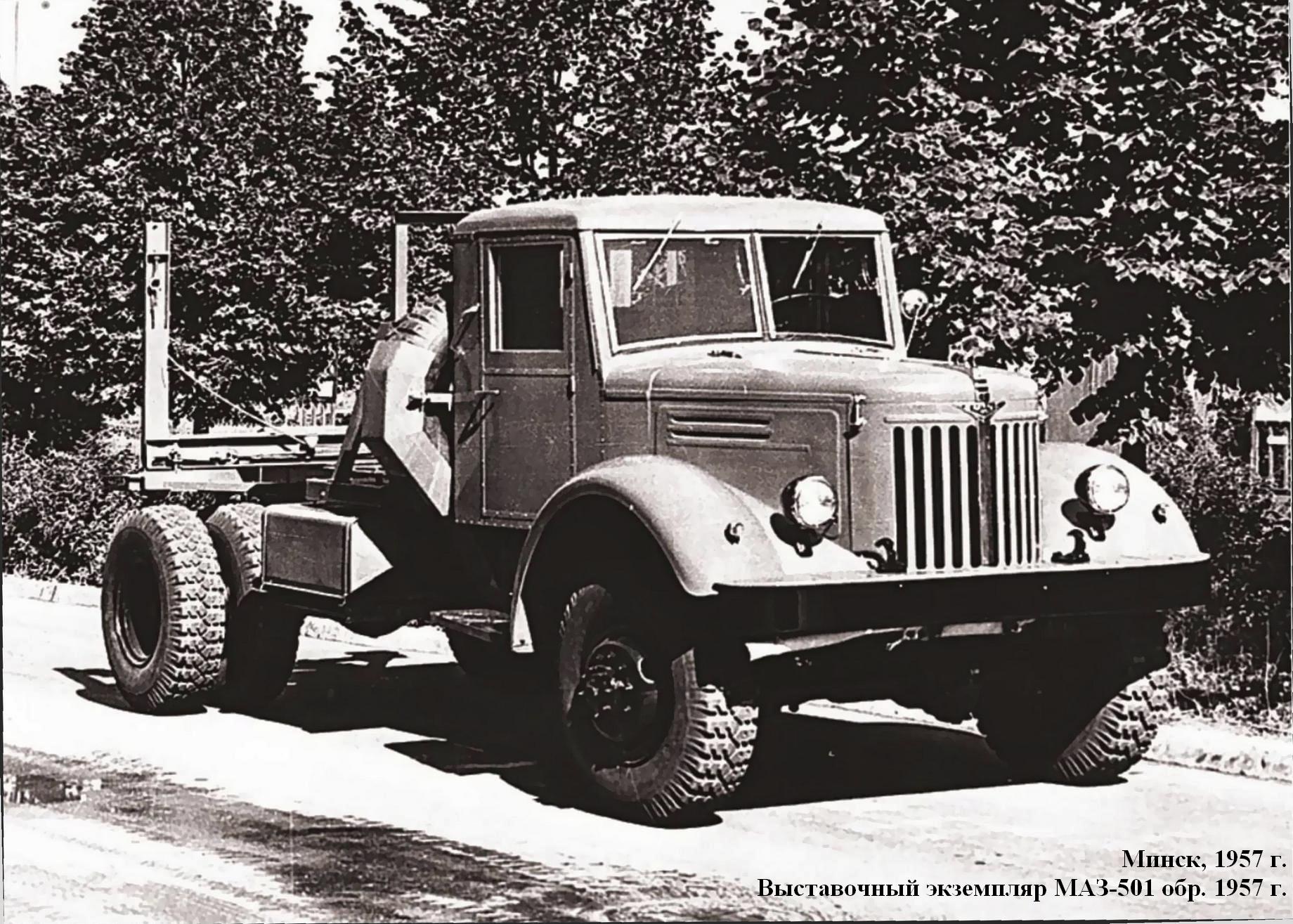

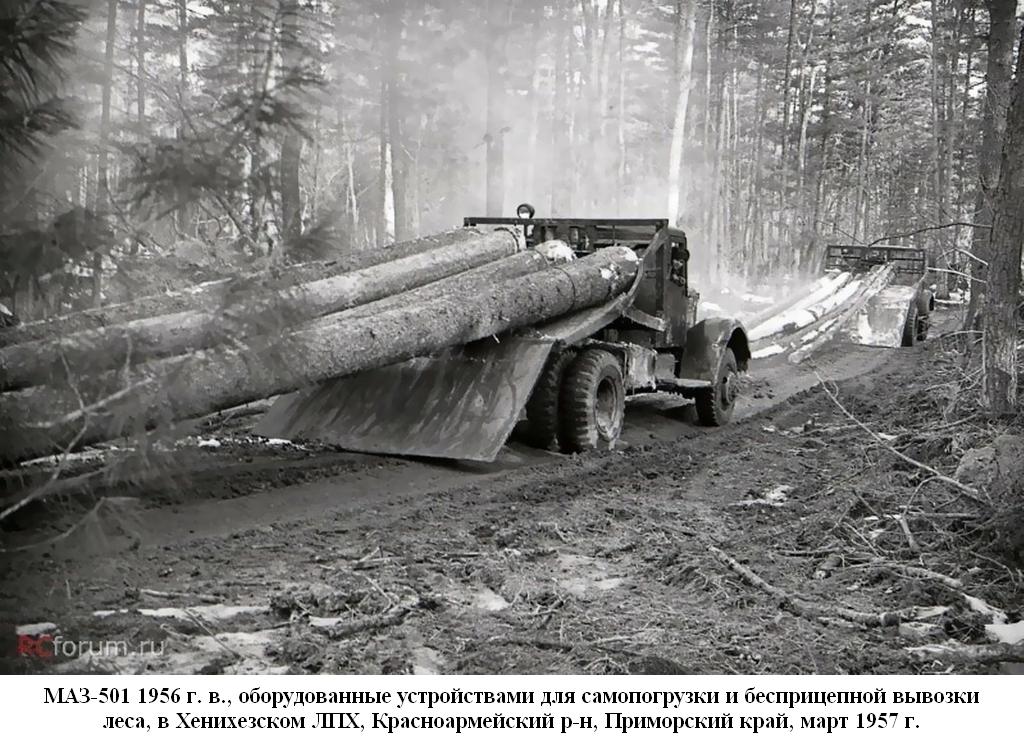

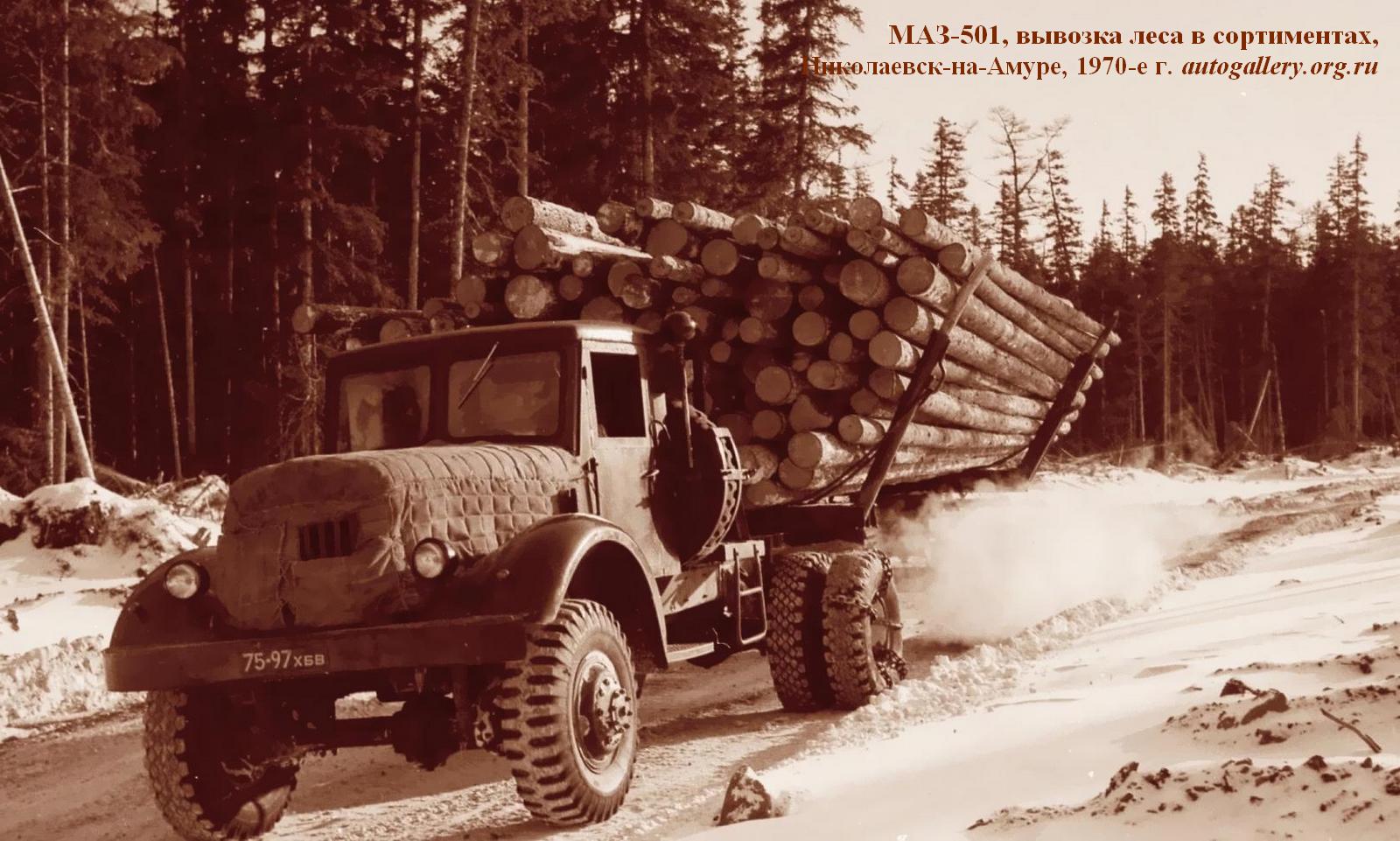

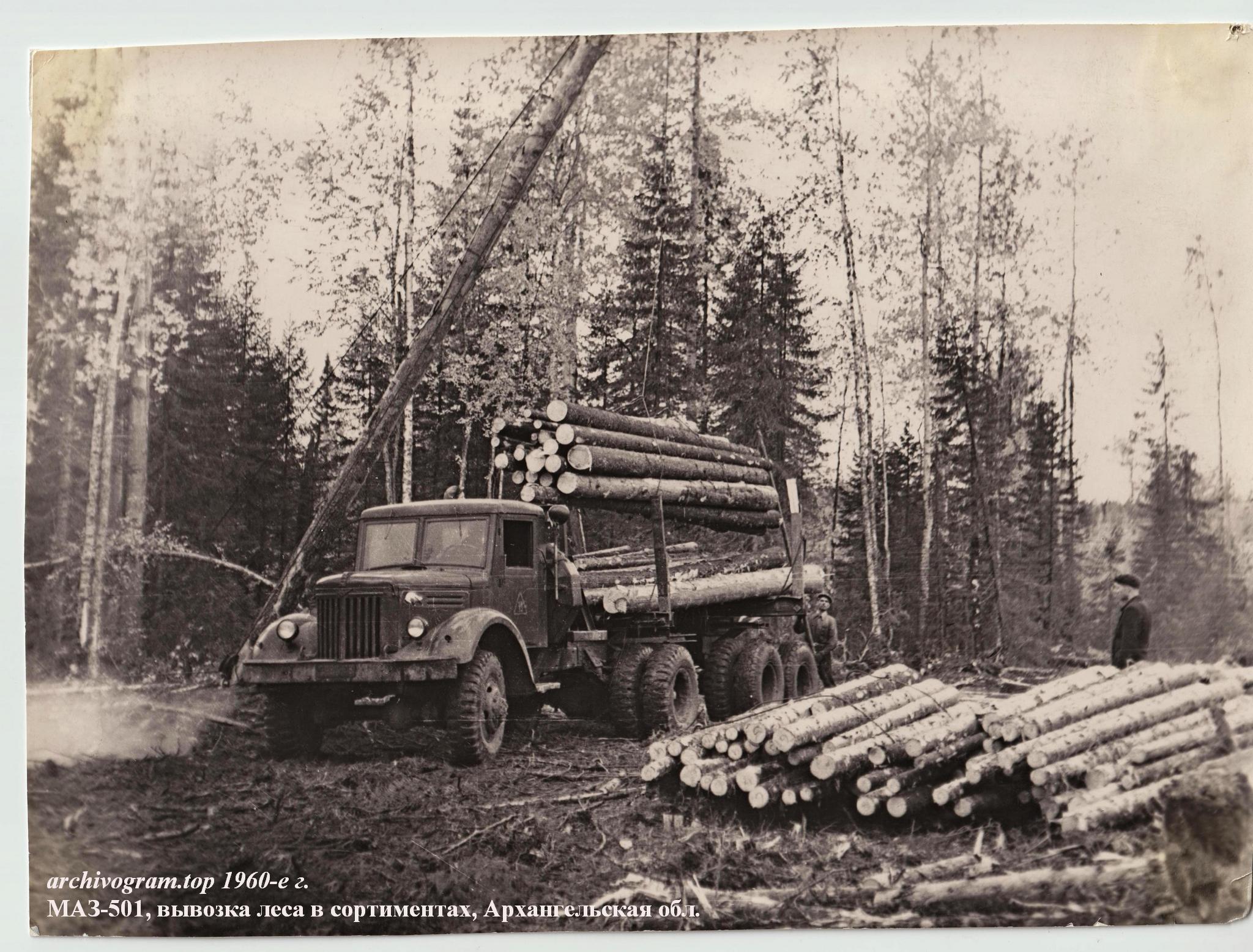

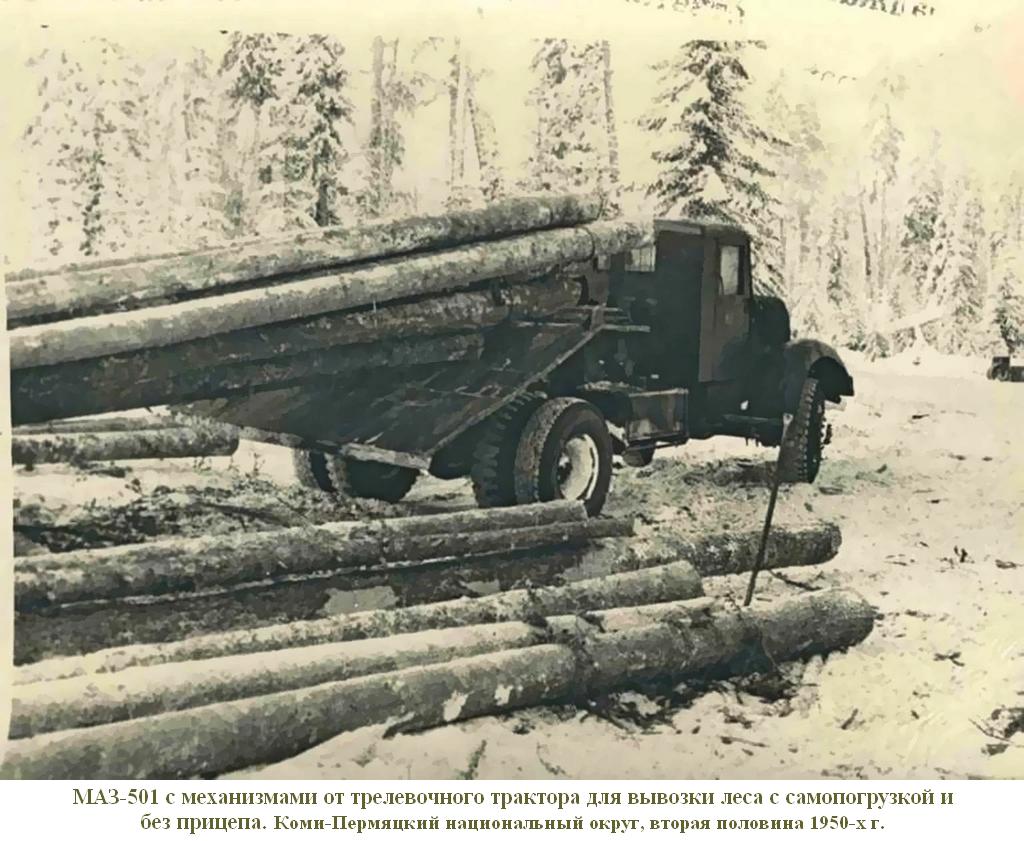

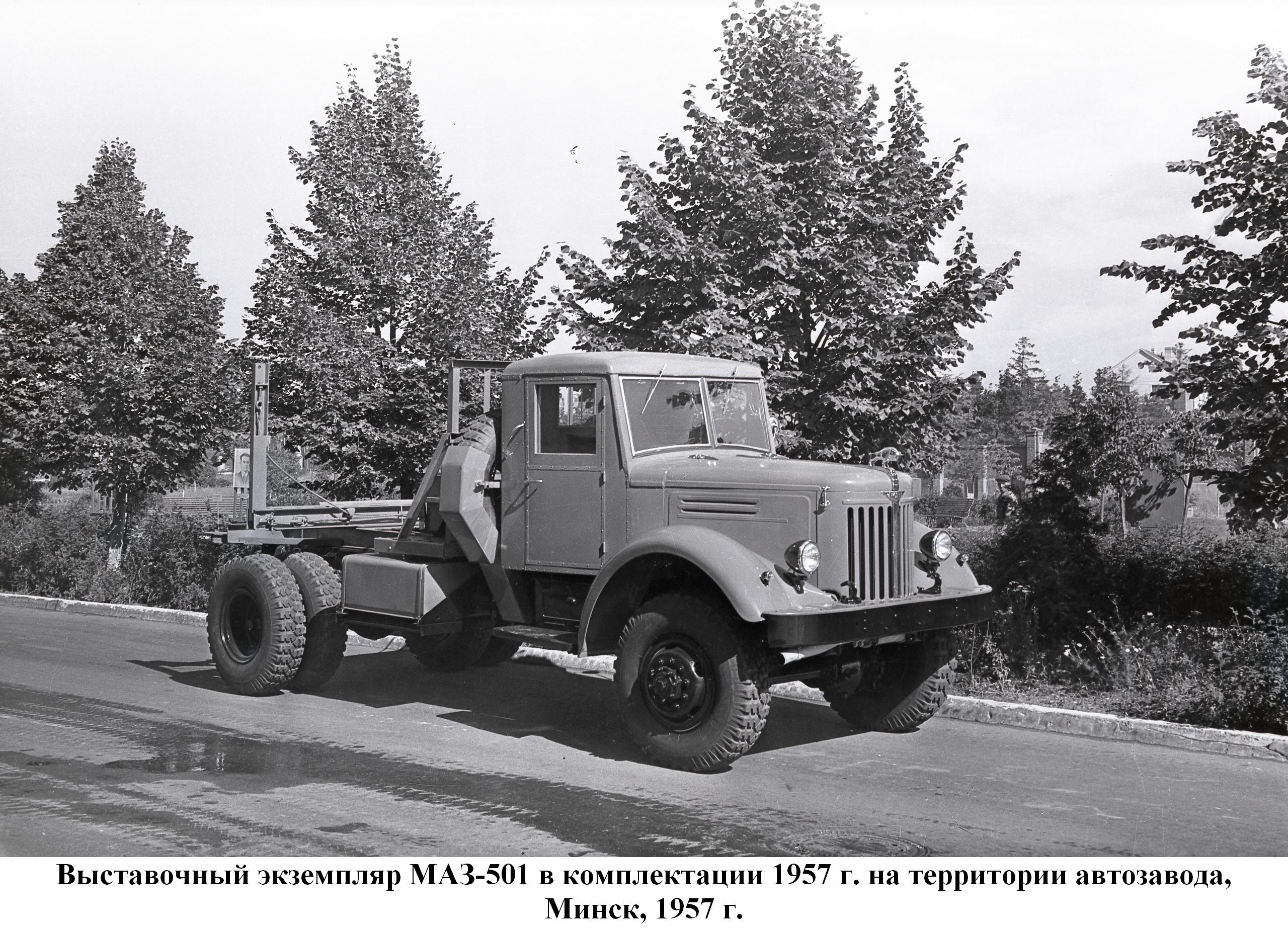

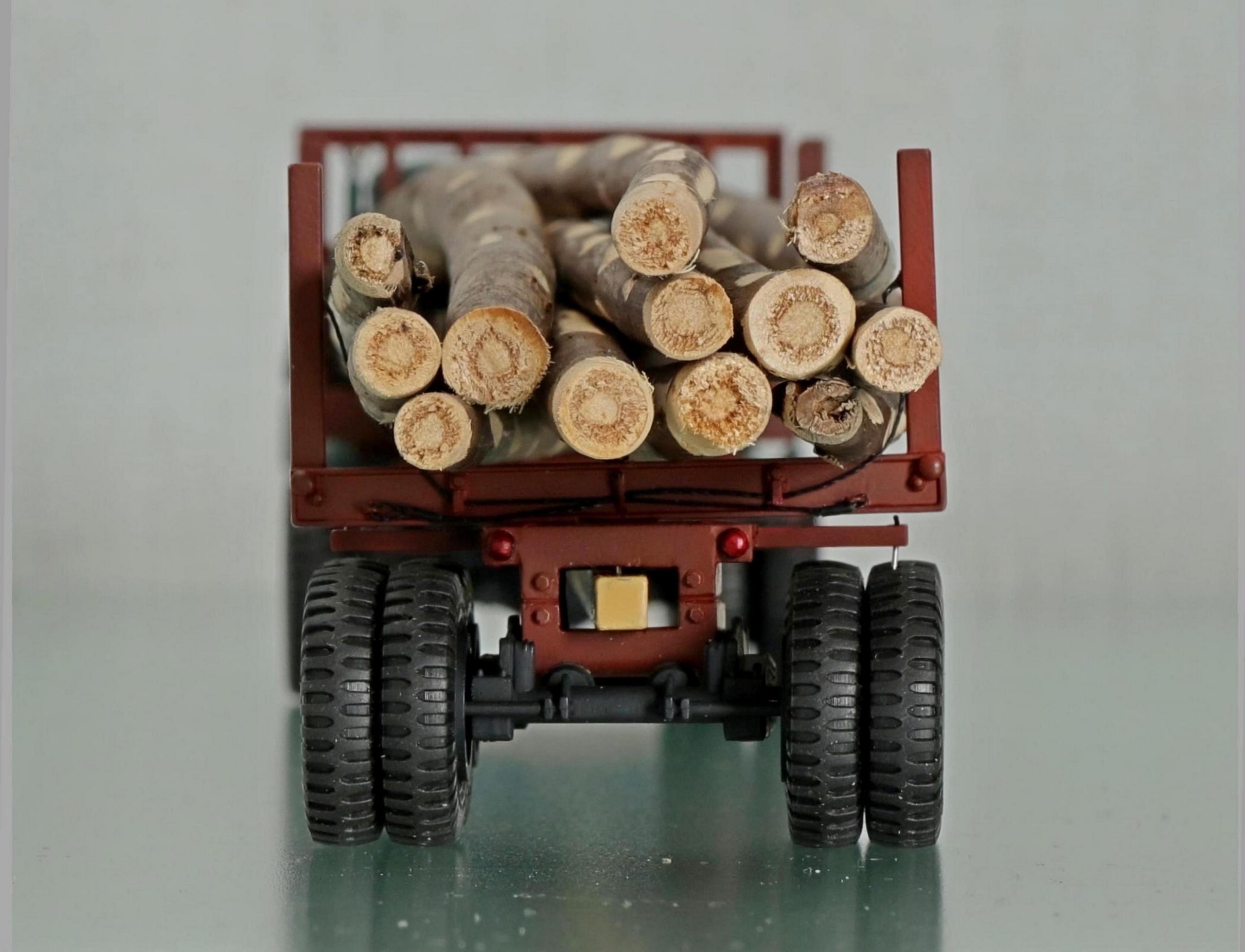

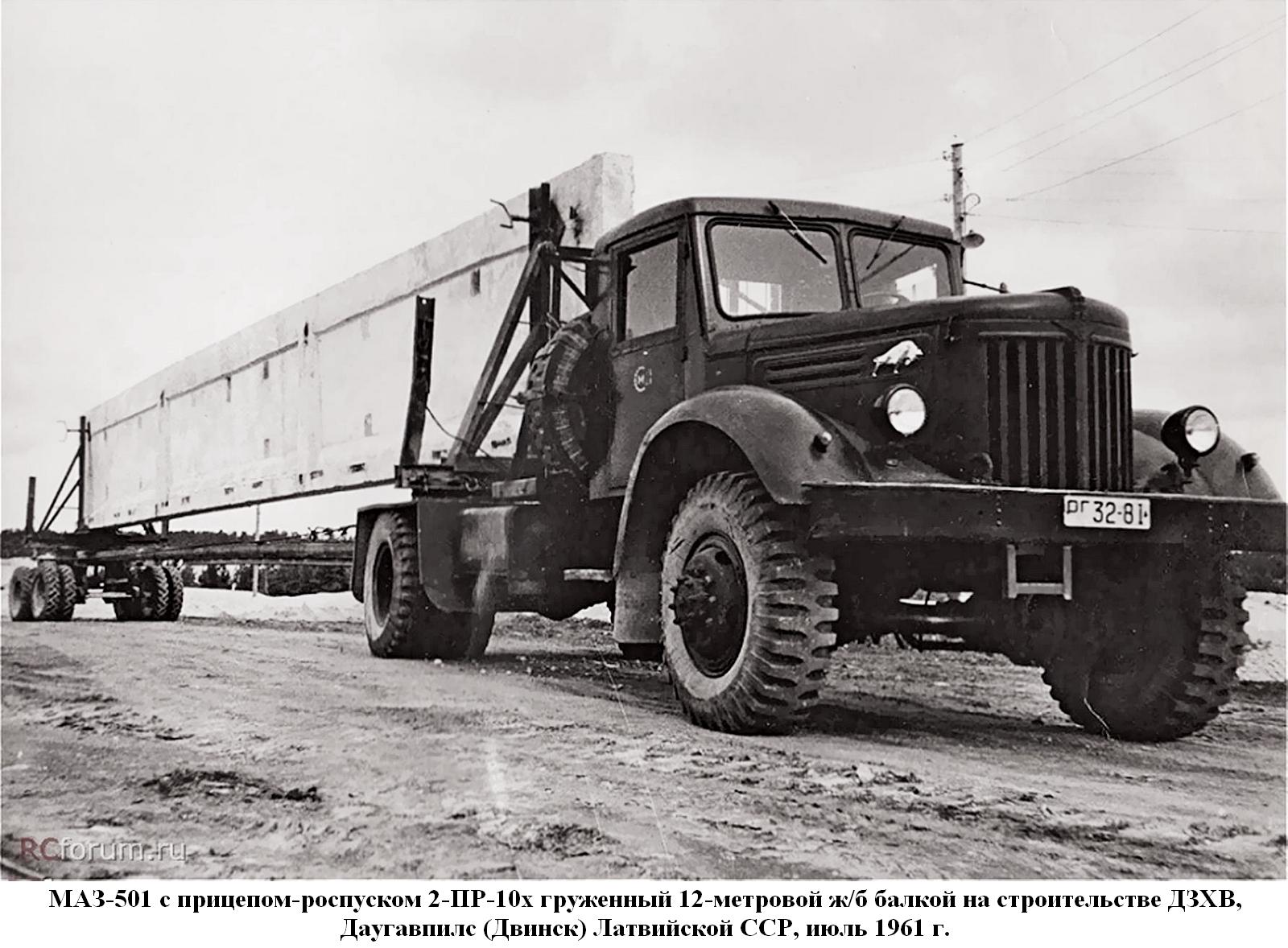

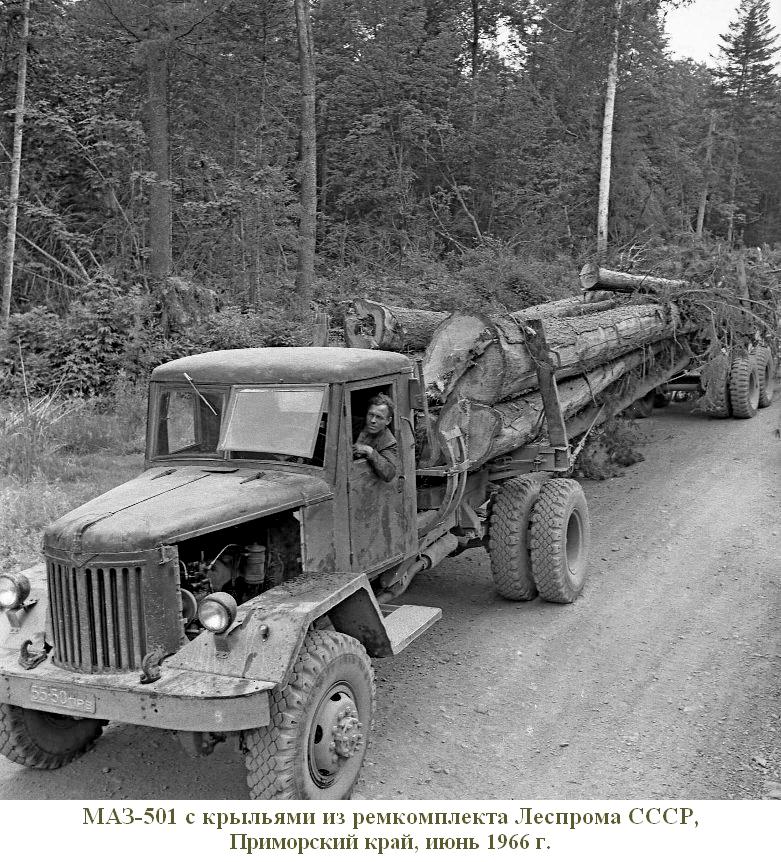

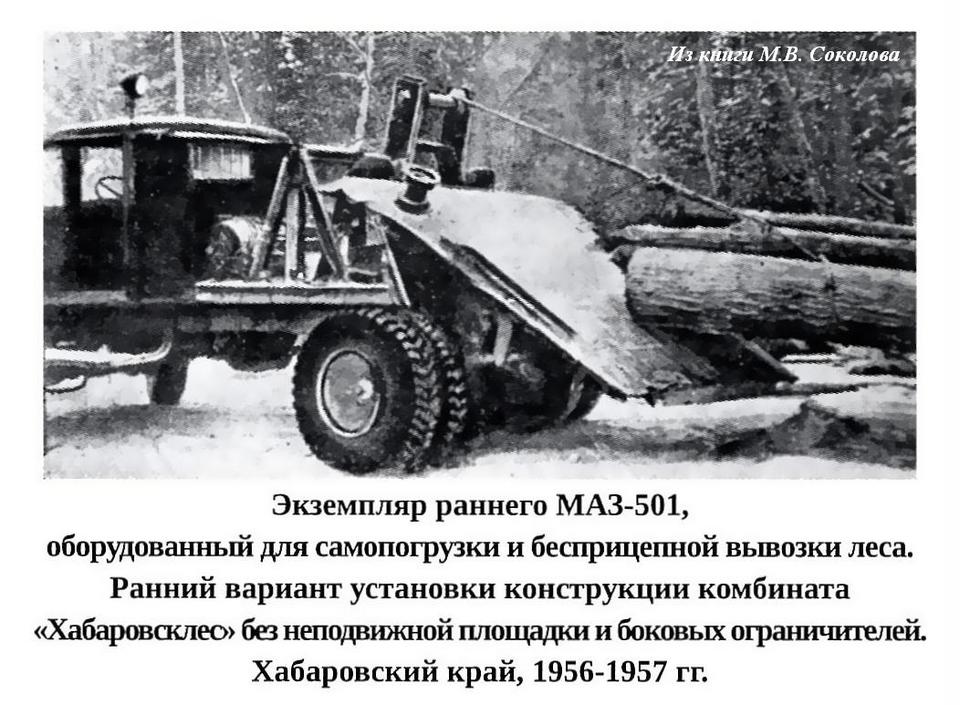

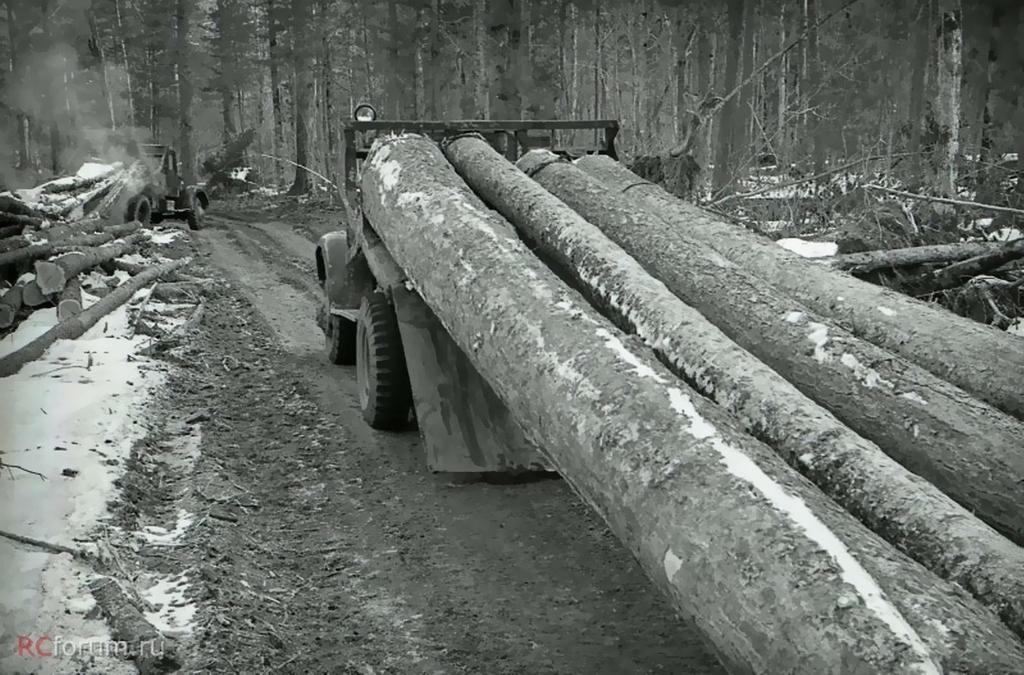

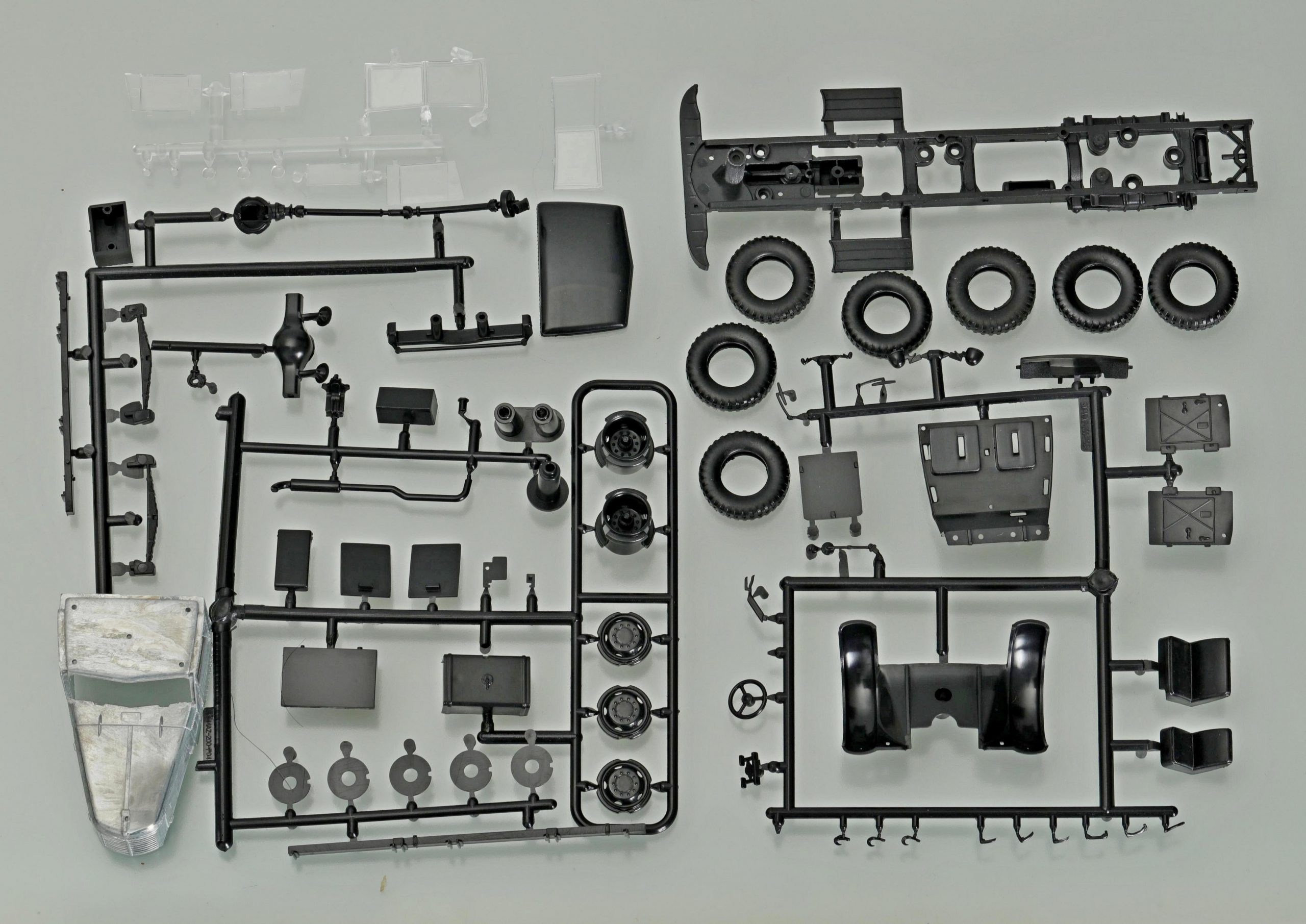

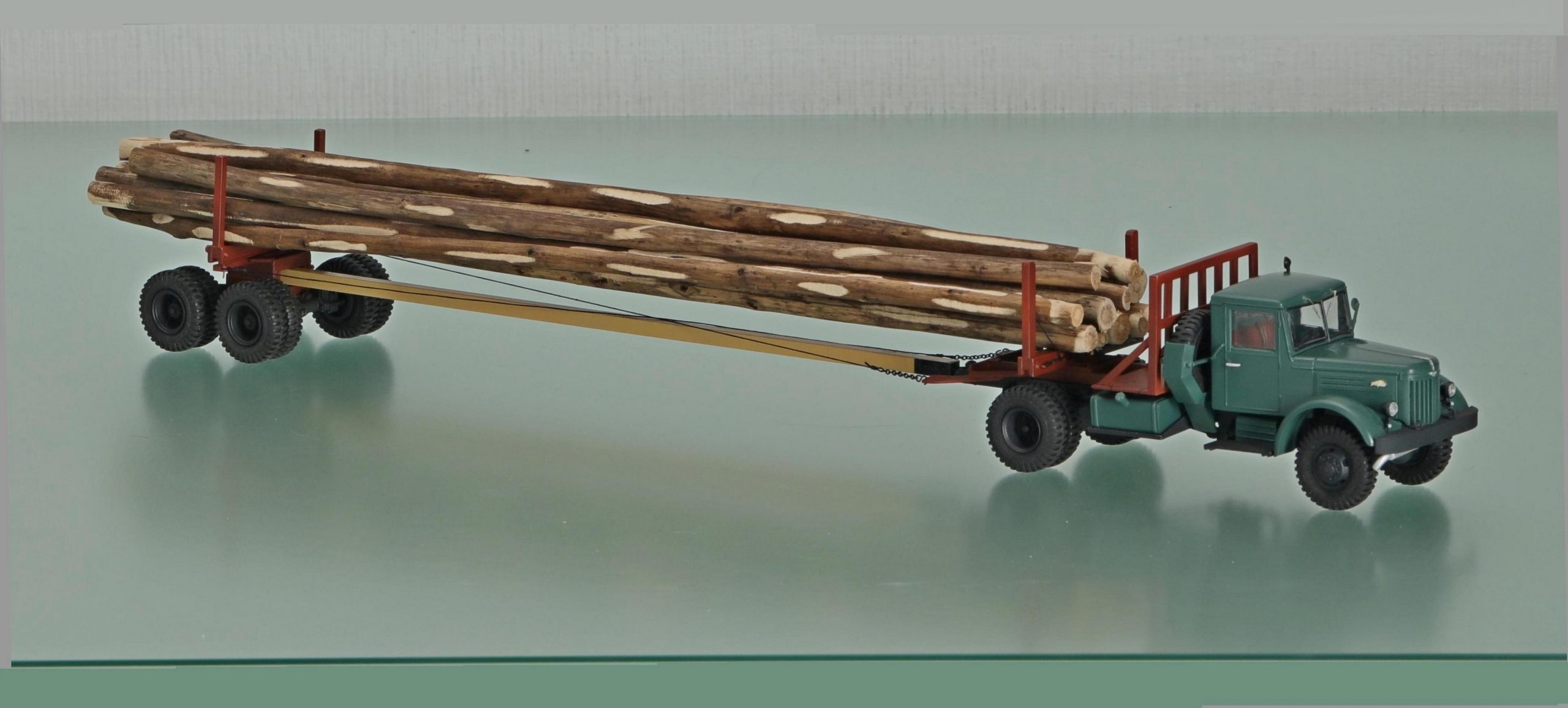

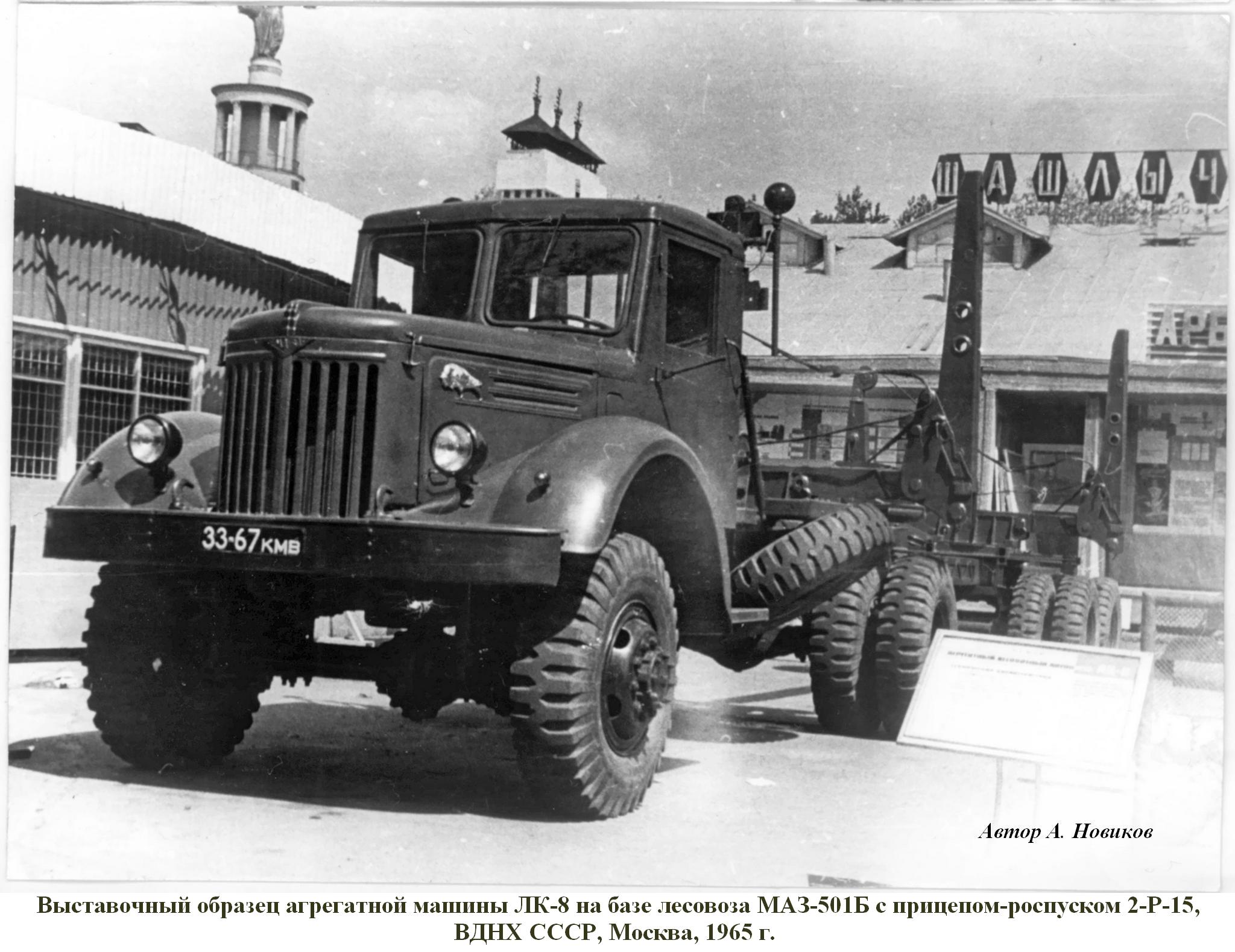

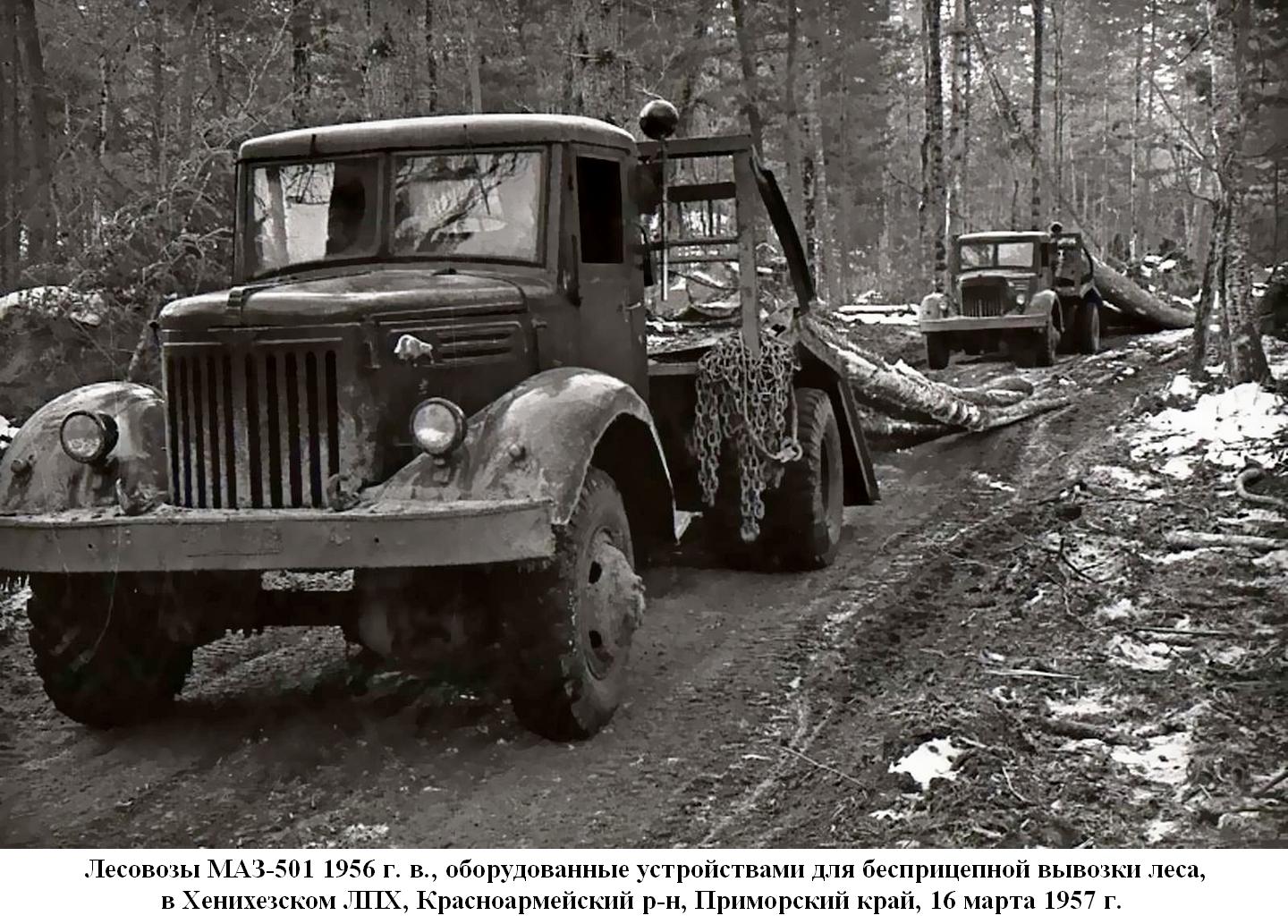

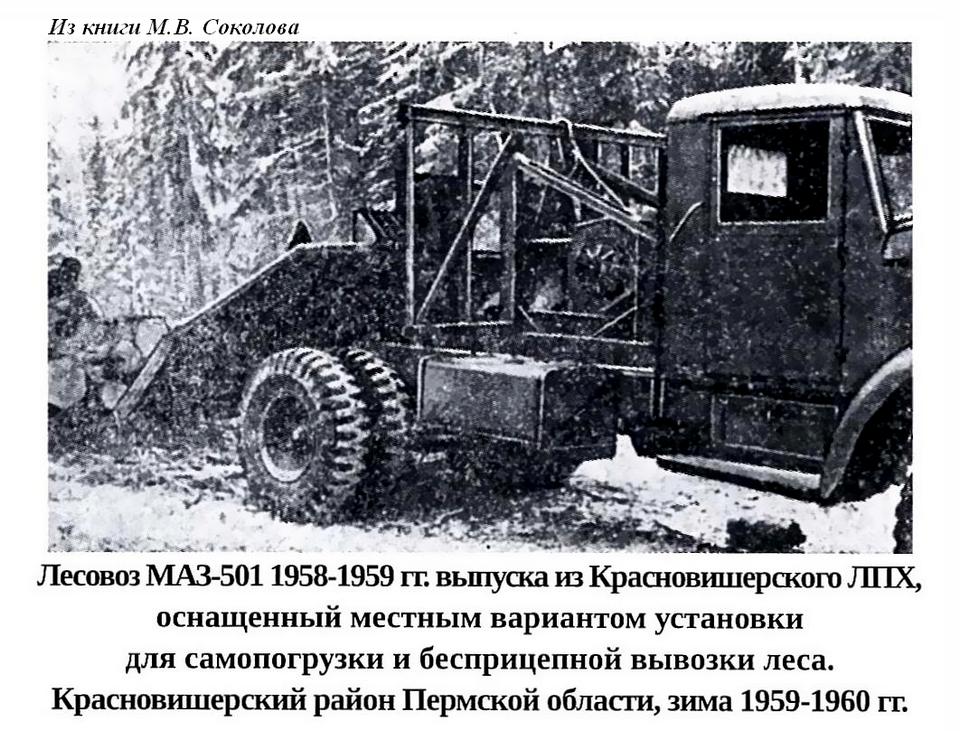

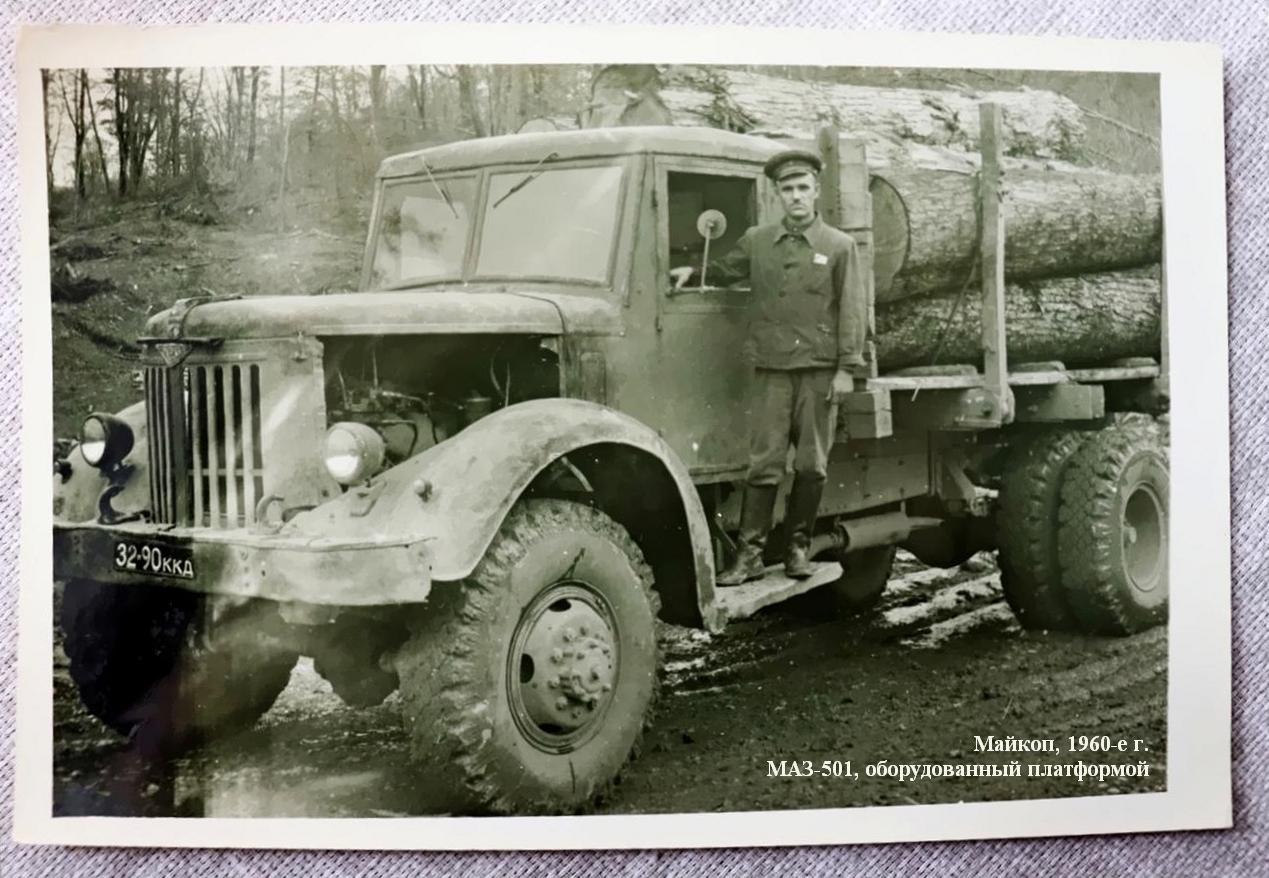

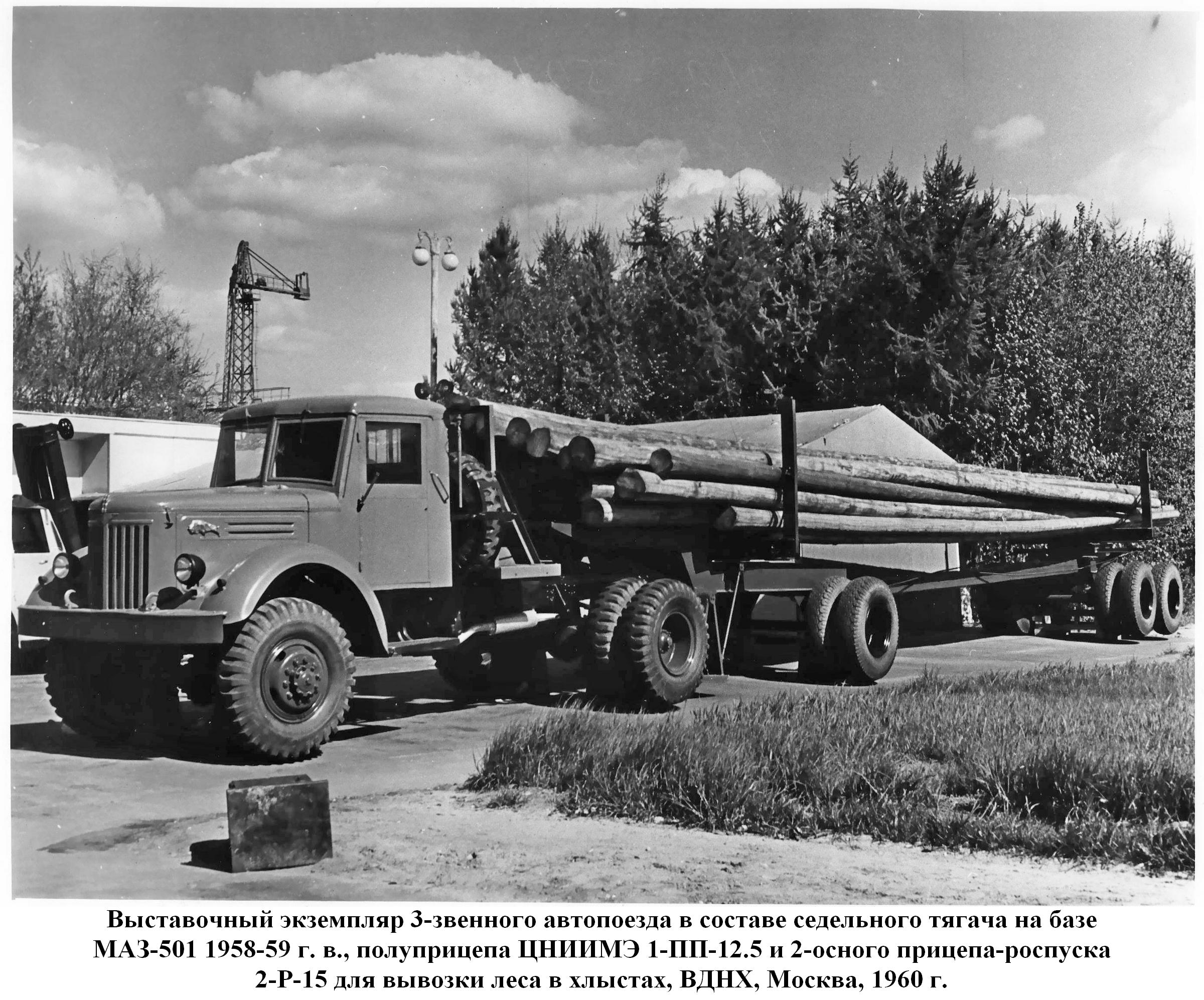

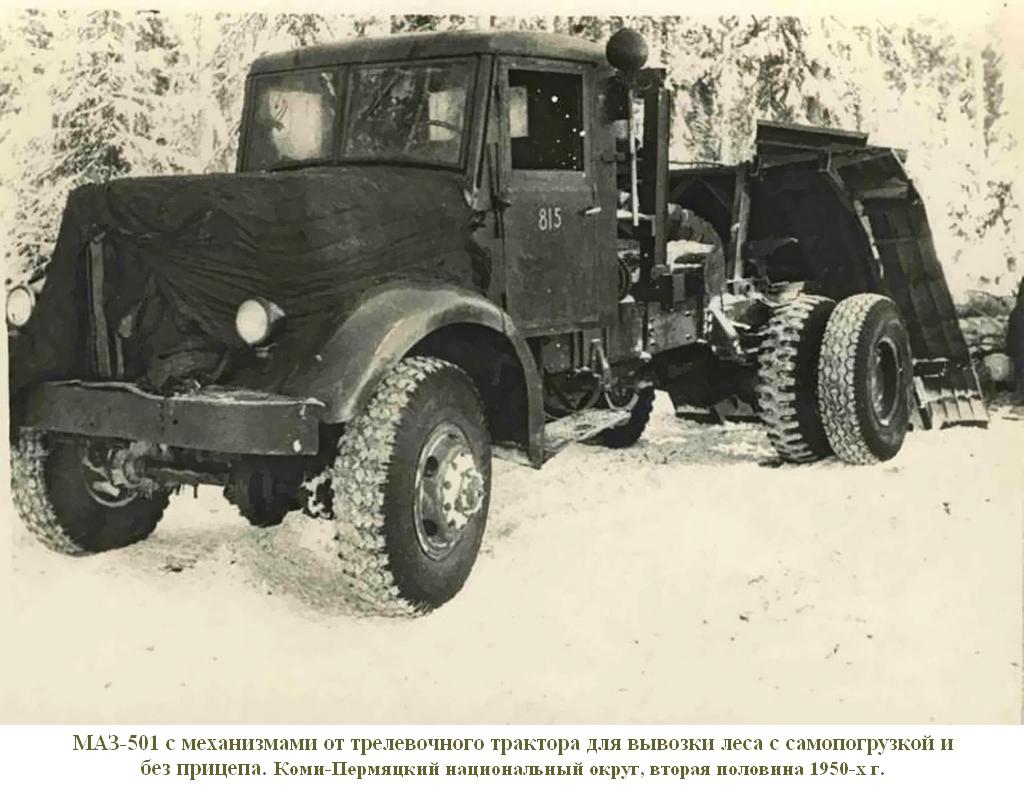

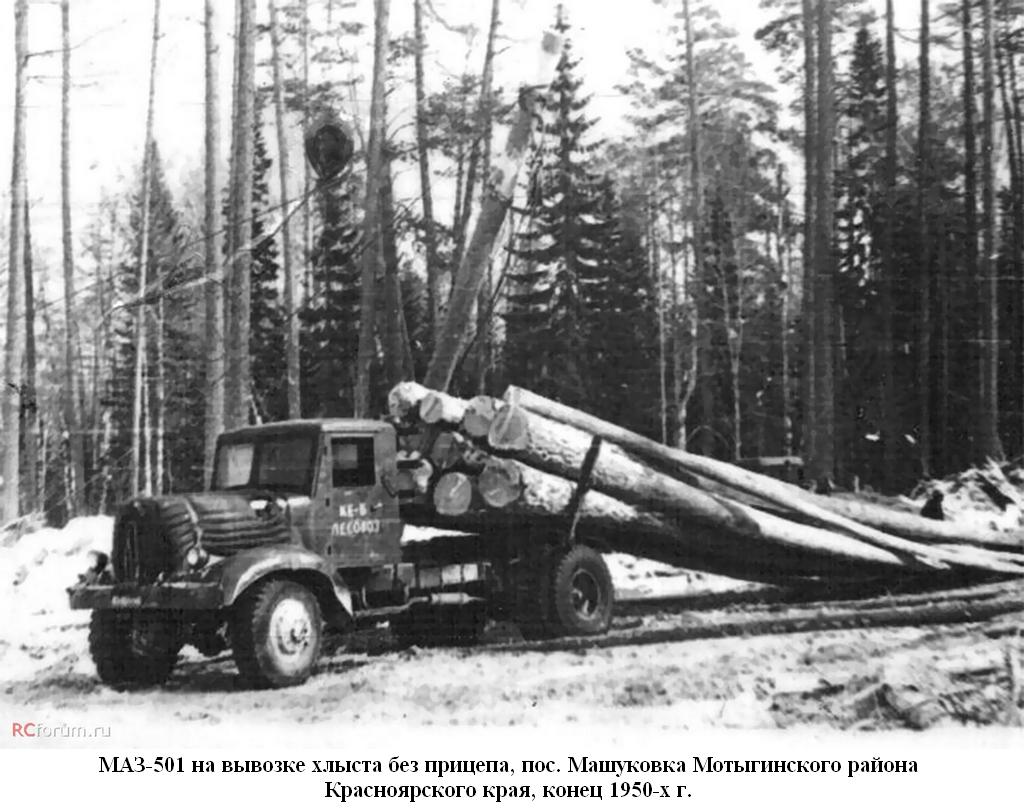

Прототип модельки в нашей автоистории машина знатная, ведь МАЗ-501 первый в СССР специализированный полноприводный автомобиль-лесовоз.

 Полезно: книга, Соколов М.В. Автомобили МАЗ-501: Барнаул, 2021.80 экз., консультант А. Колеватов,

Выдержки из статьи Михаила Соколова «История большегрузных полноприводных грузовиков МАЗ-501, МАЗ-501В, МАЗ-502» на gruzovikpress.ru, ГП 12-2010. Как всегда отличная работа, спасибо автору и создателям сайта.

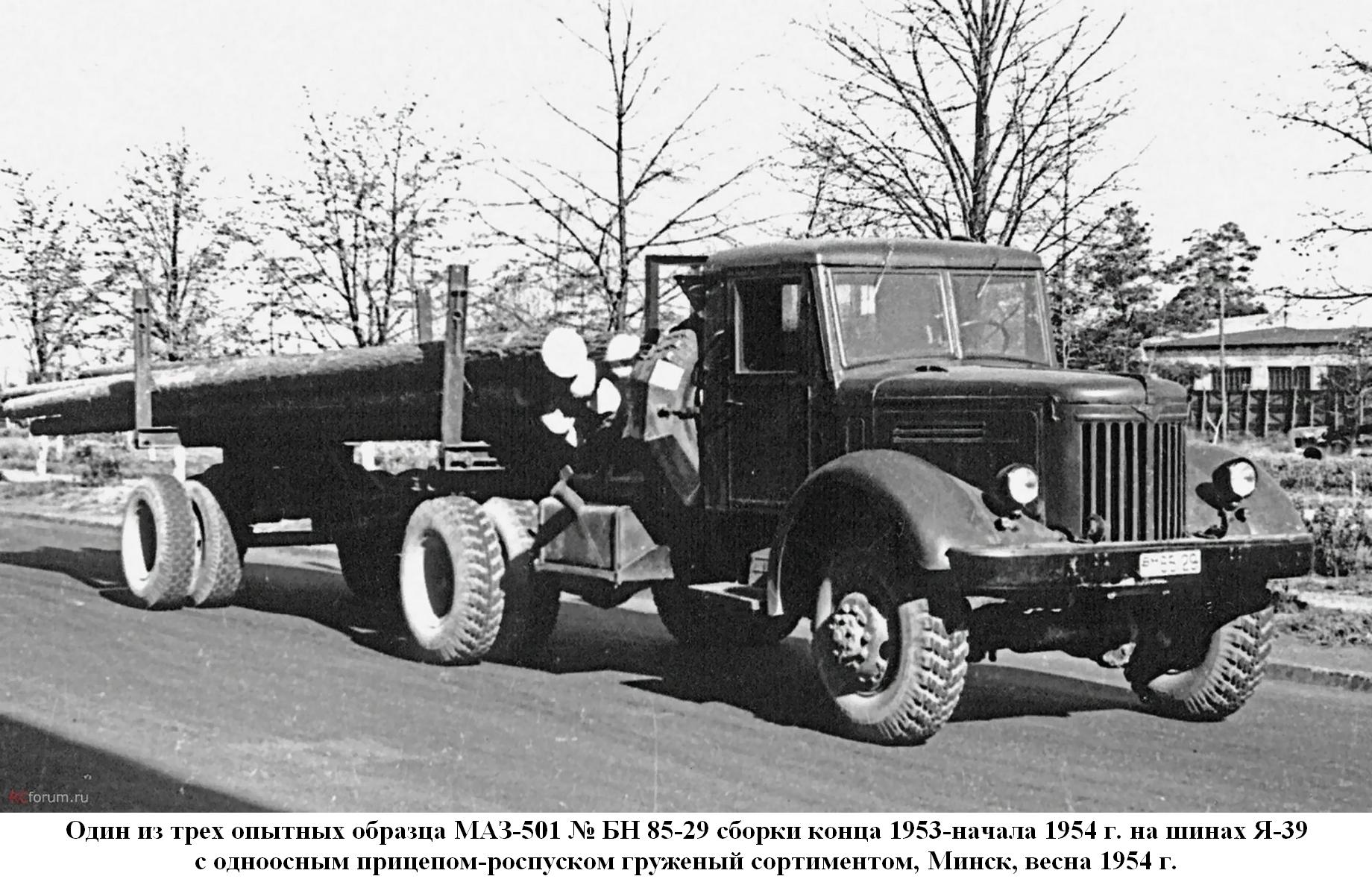

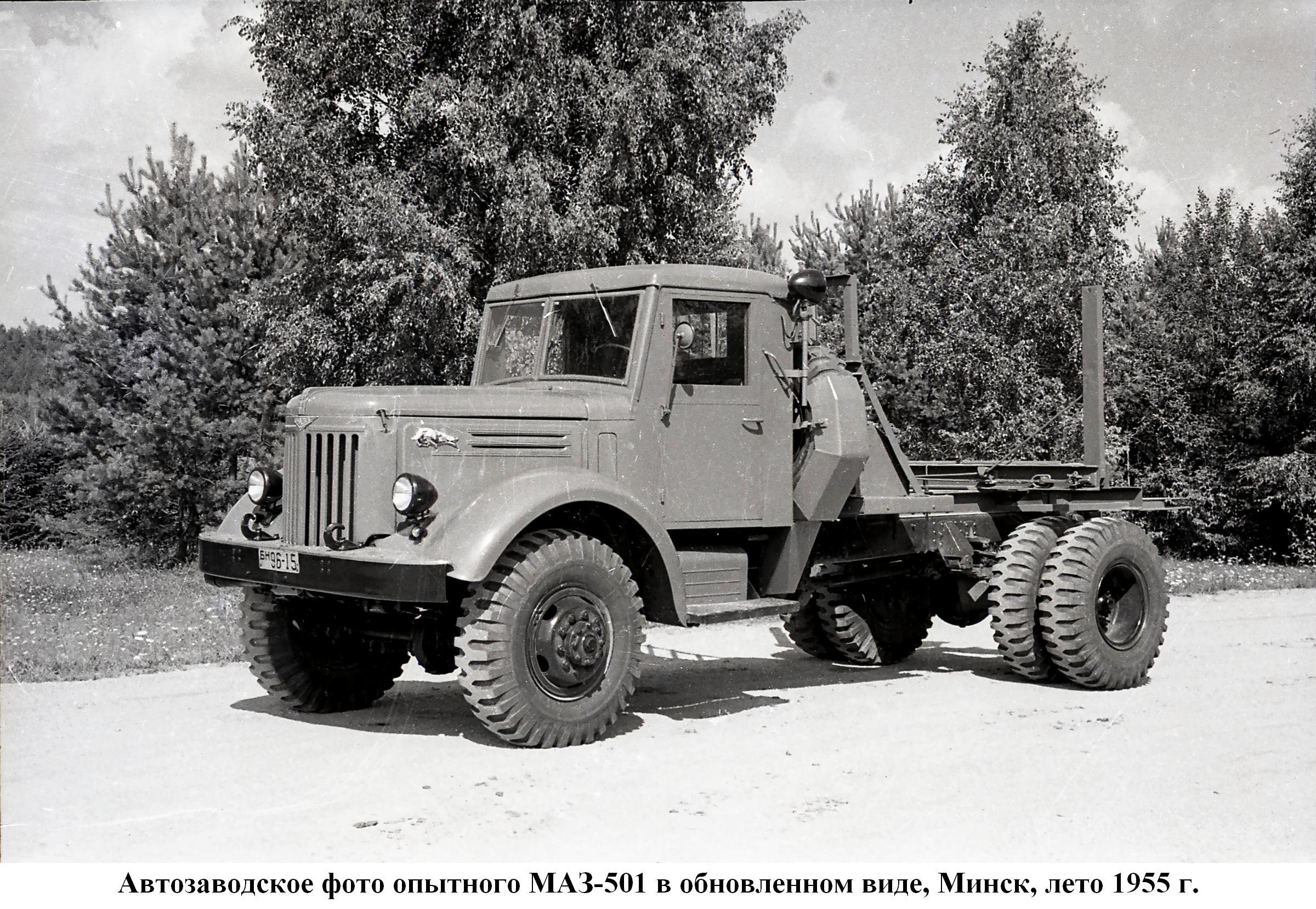

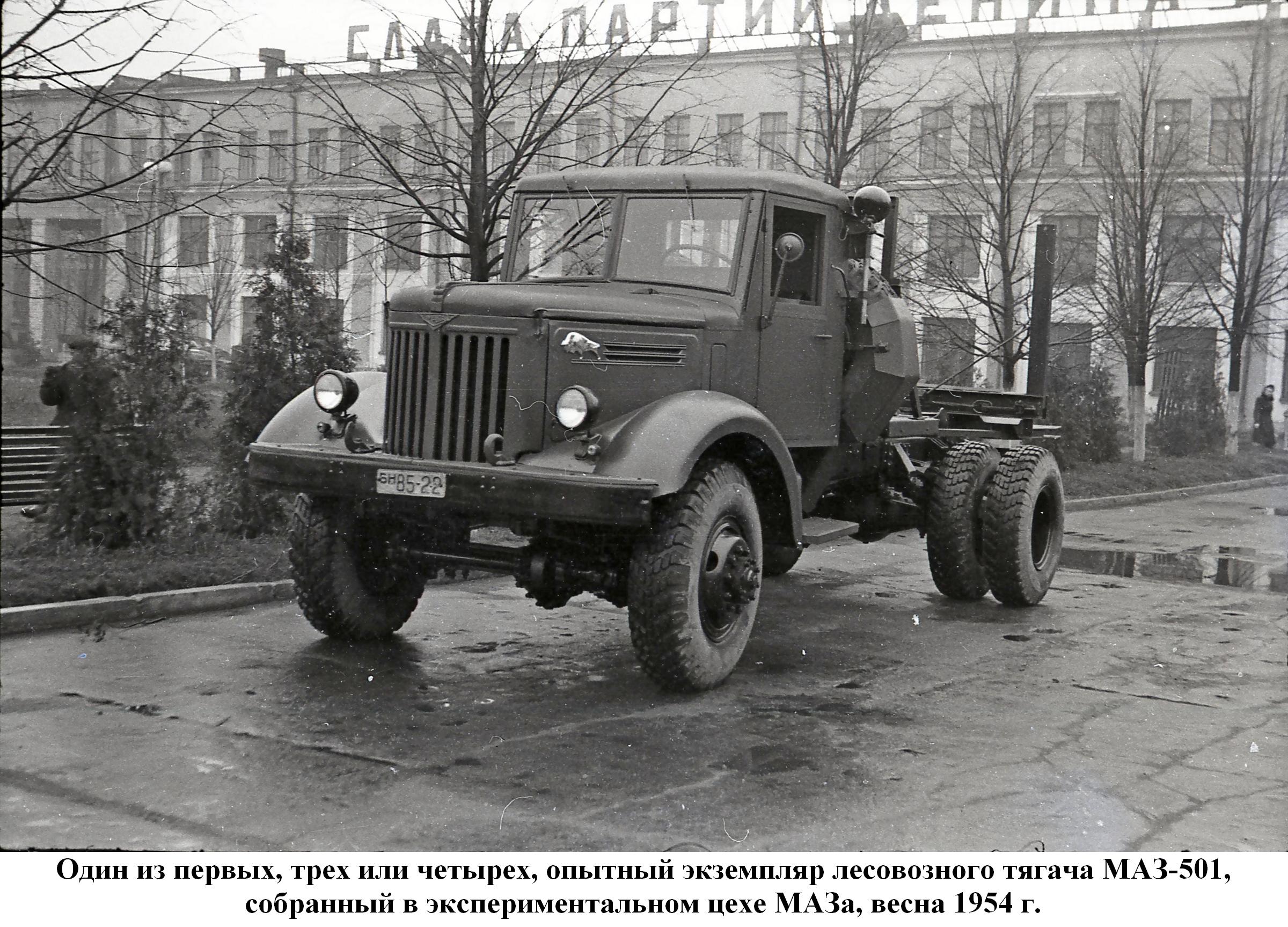

 Минскому автозаводу предложили по «леспромовским» ТУ создать полноценный специализированный лесовоз с коником и прицепом, предназначенный для вывоза леса в сортиментах и хлыстах длиной до 35 м с применением прицепа-роспуска, полной грузоподъемностью автопоезда 15 т, поскольку до того древесина в СССР вывозилась в основном на стандартных бортовых грузовиках с платформами, замененными на коники уже в процессе эксплуатации. Вскоре совместно с ЦНИИМЭ в разработку «501-го» внесли отраслевые коррективы, и в ноябре 1953 г. были построены первые опытные образцы лесовоза, прошедшие за следующие полтора года полный цикл всесторонних испытаний. МАЗ-501 стал первым отечественным автомобилем с постоянным приводом на все колеса, поскольку штатным для него планировался именно режим бездорожья.

 Конструкторы завода во главе с ведущим по «полноприводникам» А.Х. Лефаровым в дополнение к 5-ступенчатой КП от МАЗ-200 оснастили «501-й» 2-ступенчатой раздаточной коробкой (РК) с обеими понижающими передачами. Оригинальным был и передний мост, представляющий собой несущую двутавровую стальную балку, впереди которой смонтирован специальный малогабаритный центральный редуктор, который сместили влево относительно продольной оси машины, чтобы компактно разместить между лонжероном рамы и картером двигателя. От редуктора полуоси в тонкостенных защитных трубах шли на бортовые передачи , располагавшиеся за рессорными площадками. Такая нетрадиционная конструкция диктовалась ограничением высоты тягача, так как при установке переднего ведущего моста с двойным редуктором (аналогичным заднему) «501-й» «подрос» бы по сравнению с МАЗ-200 на 400 мм, что было нежелательно (высокий центр тяжести и погрузочная высота), здесь же ее прирост удалось снизить до 170–200 мм. Для поворота передних колес использовались достаточно надежные шарниры типа «двойной кардан» и шкворни на конических роликовых подшипниках.

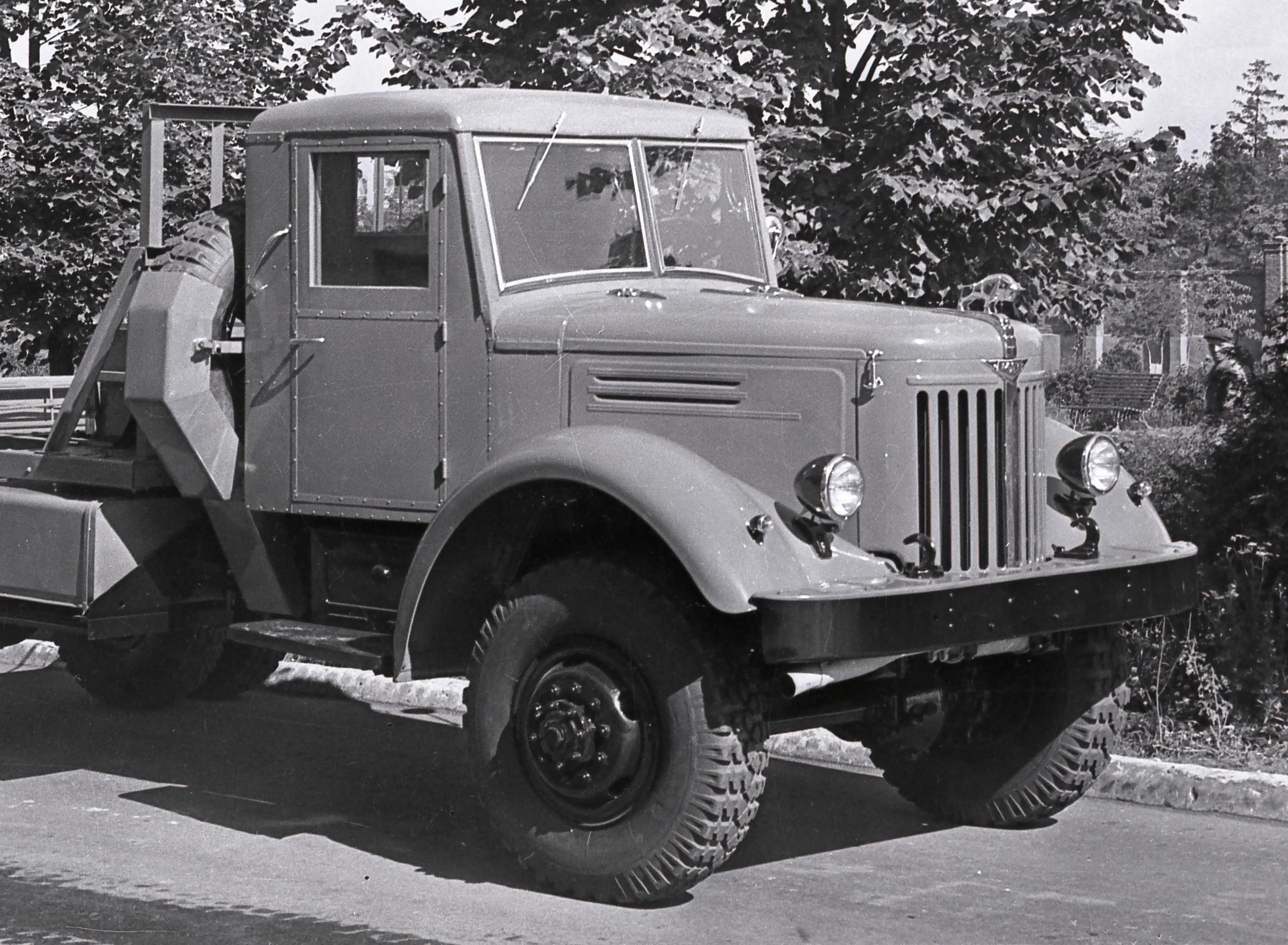

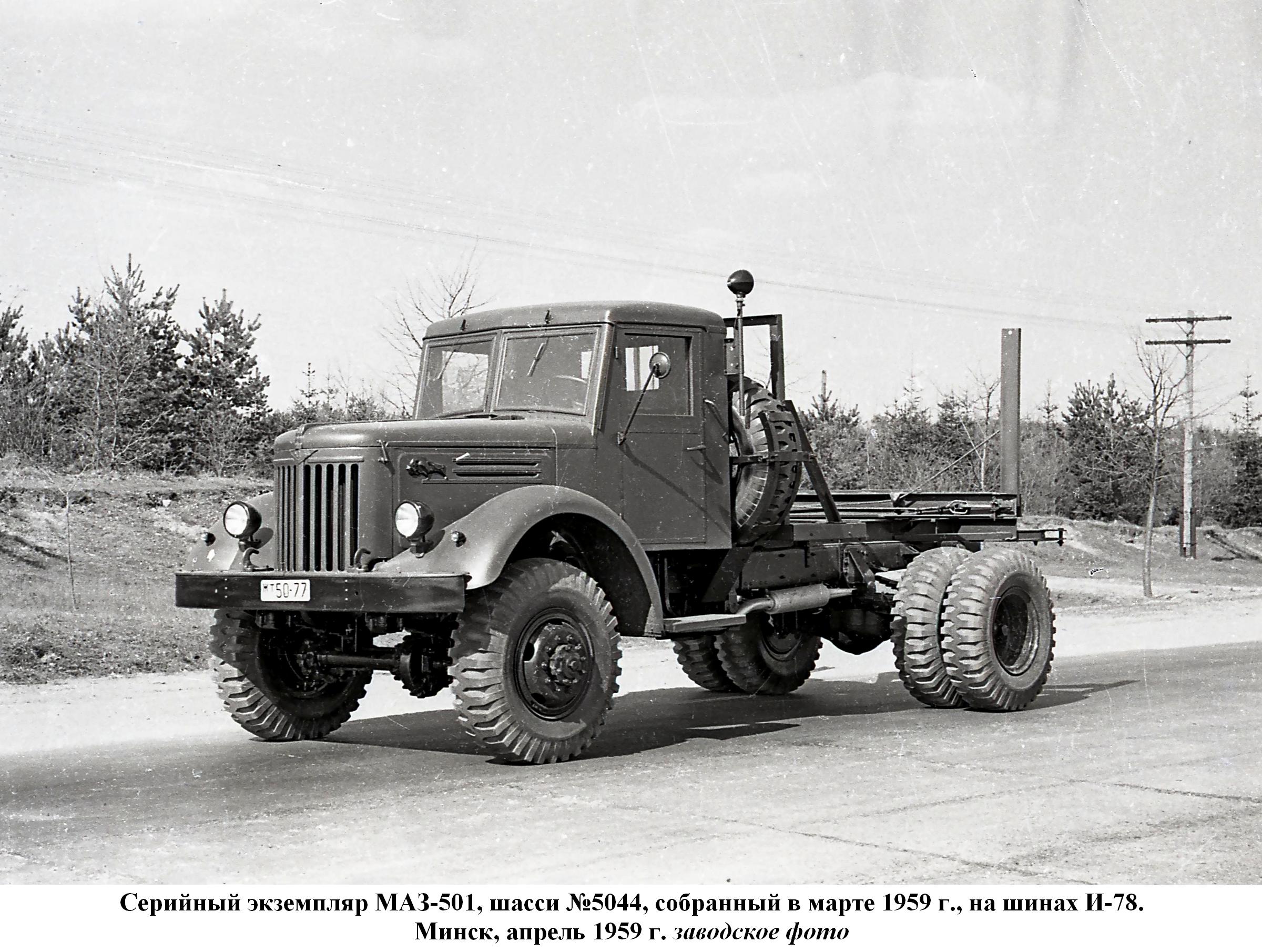

 Двигатель вместе со сцеплением и КП заимствован у МАЗ-200. Рама же по сравнению с «200-м» была значительно усилена. Подняв ее на 170 мм, пришлось изменить кронштейны задних рессор. В переднюю подвеску кроме усиленных рессор ввели гидравлические амортизаторы двухстороннего действия.

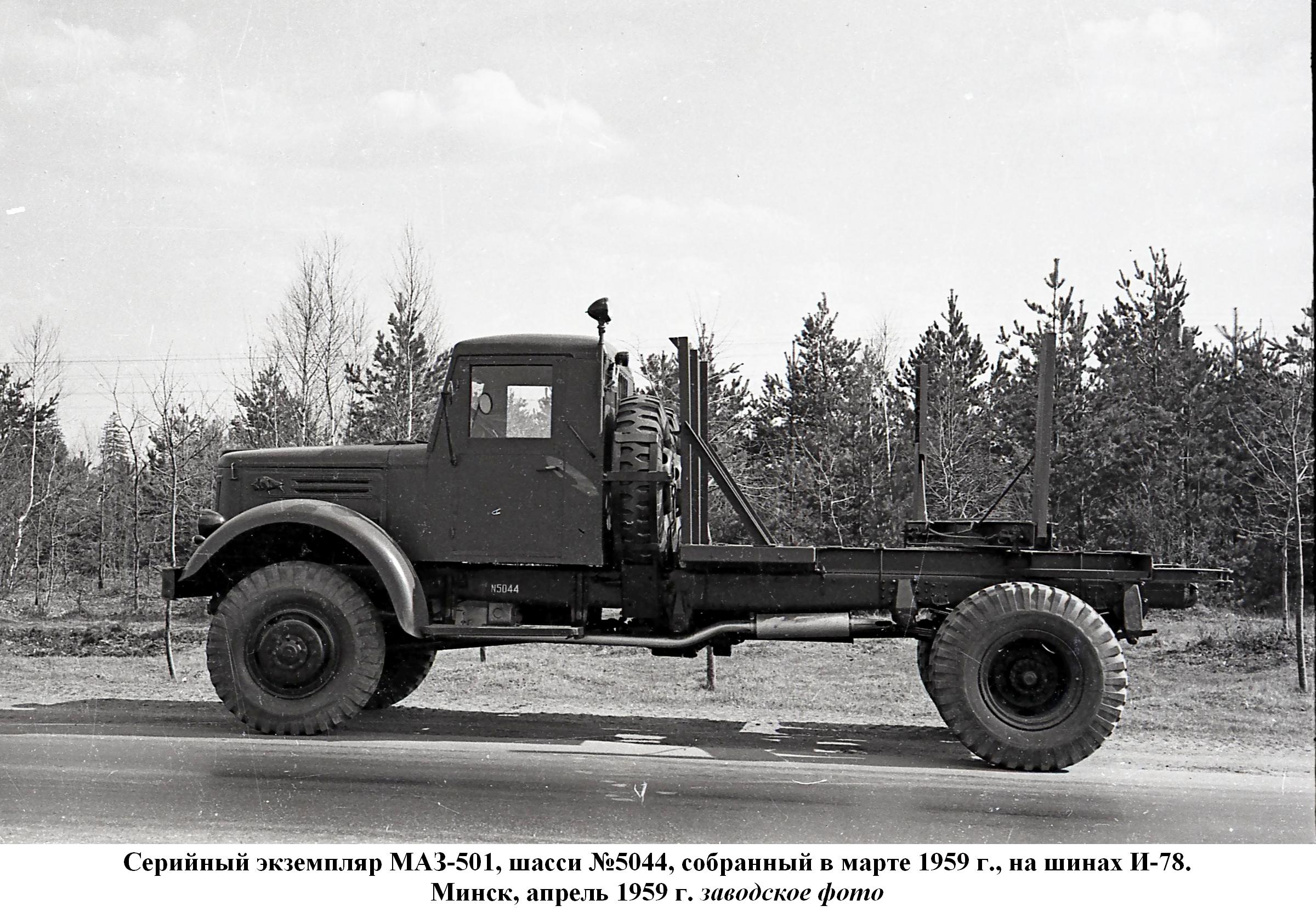

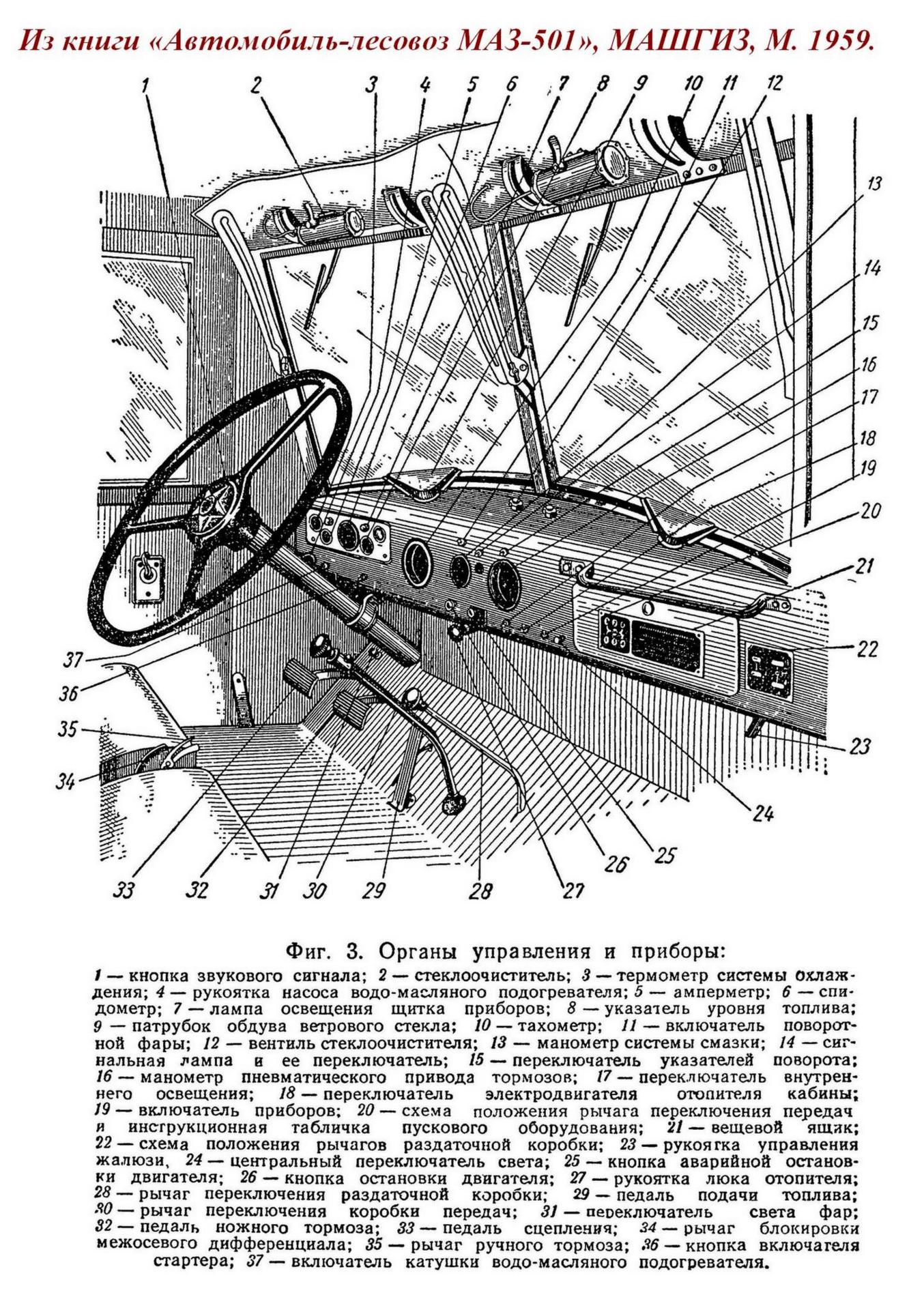

 Рулевое управление тоже от «200-го». Две «запаски» крепились за кабиной на стальных держателях, а их спуск-подъем осуществлялся специальным тросовым устройством.  Топливный бак на 225 л, располагавшийся на раме справа, снизу был закрыт металлический решеткой, а сверху – настилом грузовой площадки, поэтому при заправке для доступа к горловине бака нужно было сначала открыть люк настила. Вдобавок к штатному электрооборудованию МАЗ-200 «501-й» оснастили поворотной фарой для освещения места погрузки. Задний фонарь и номерной знак устанавливали рядом с ней, под крышей кабины.

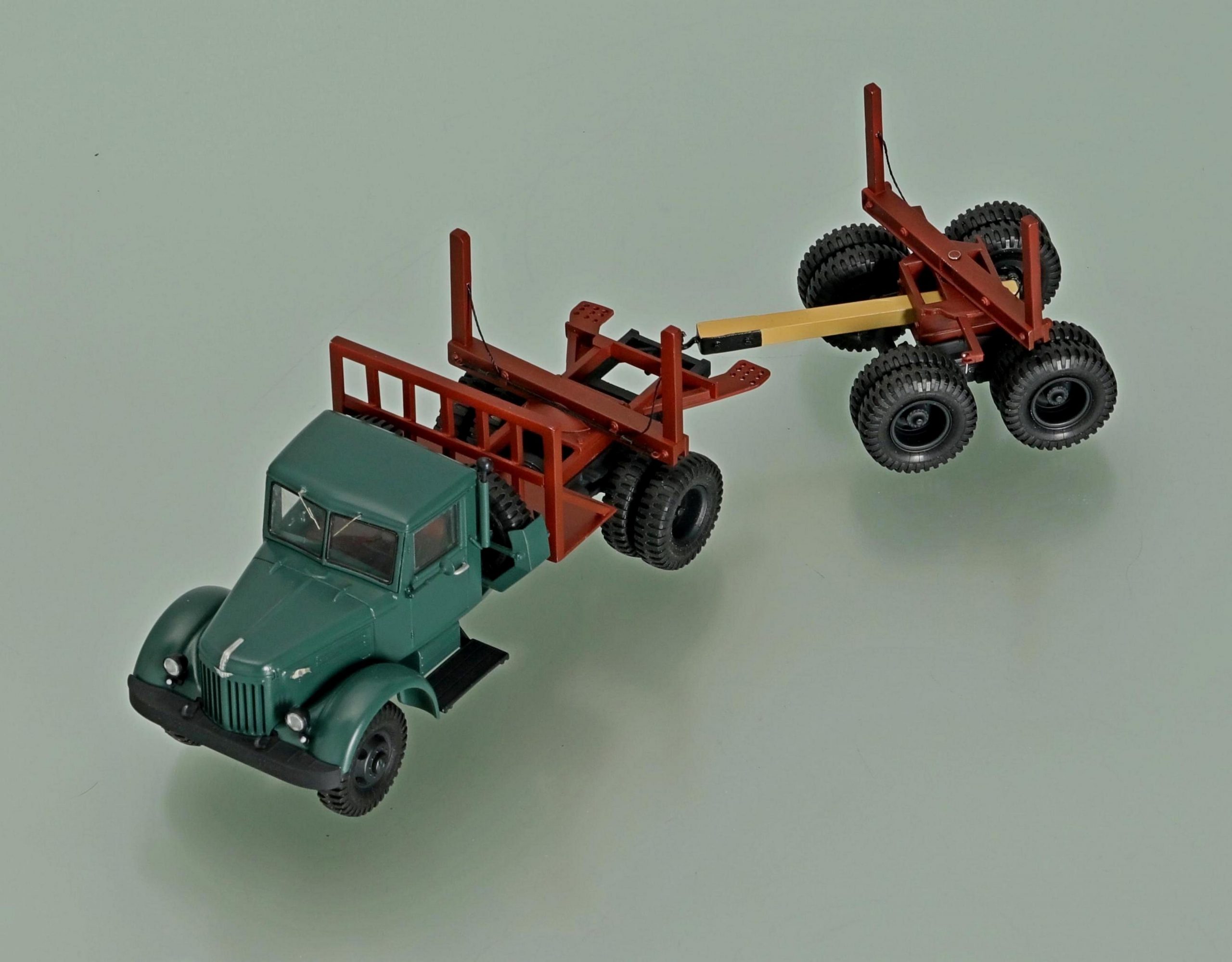

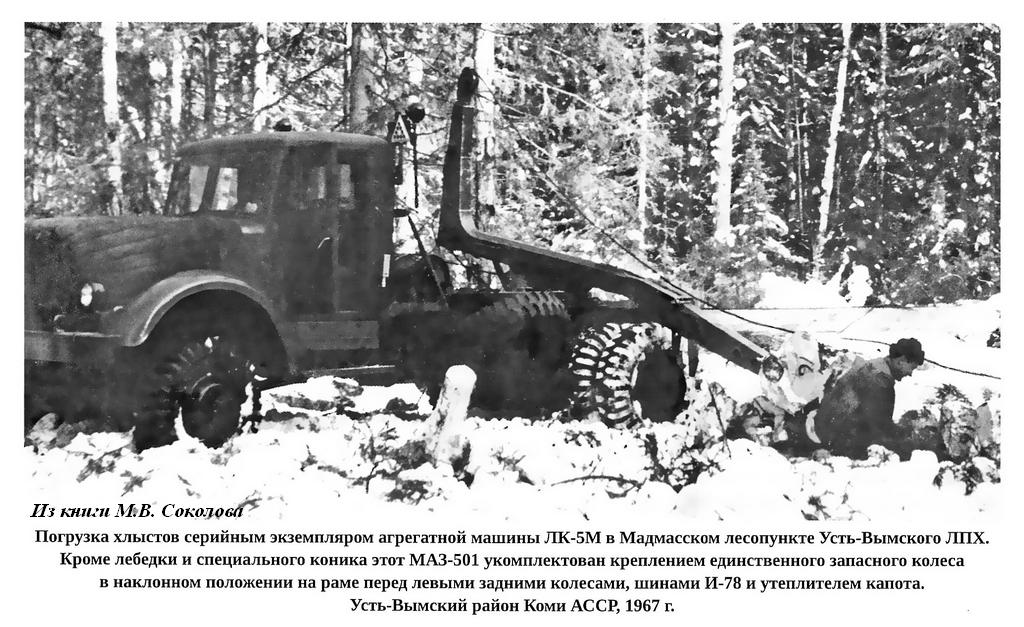

 В задней части рамы монтировалась тяговая балка с системой отверстий в лапах для крепления возможной крестовой сцепки роспуска. Коник 2400х1150 мм с откидными стойками, смещенный на 250 мм вперед от задней оси, поворачивался на собственной раме на 35° в каждую сторону. Кроме того, за кабиной устанавливалось решетчатое защитное ограждение из углового железа, закрепленное на раме.

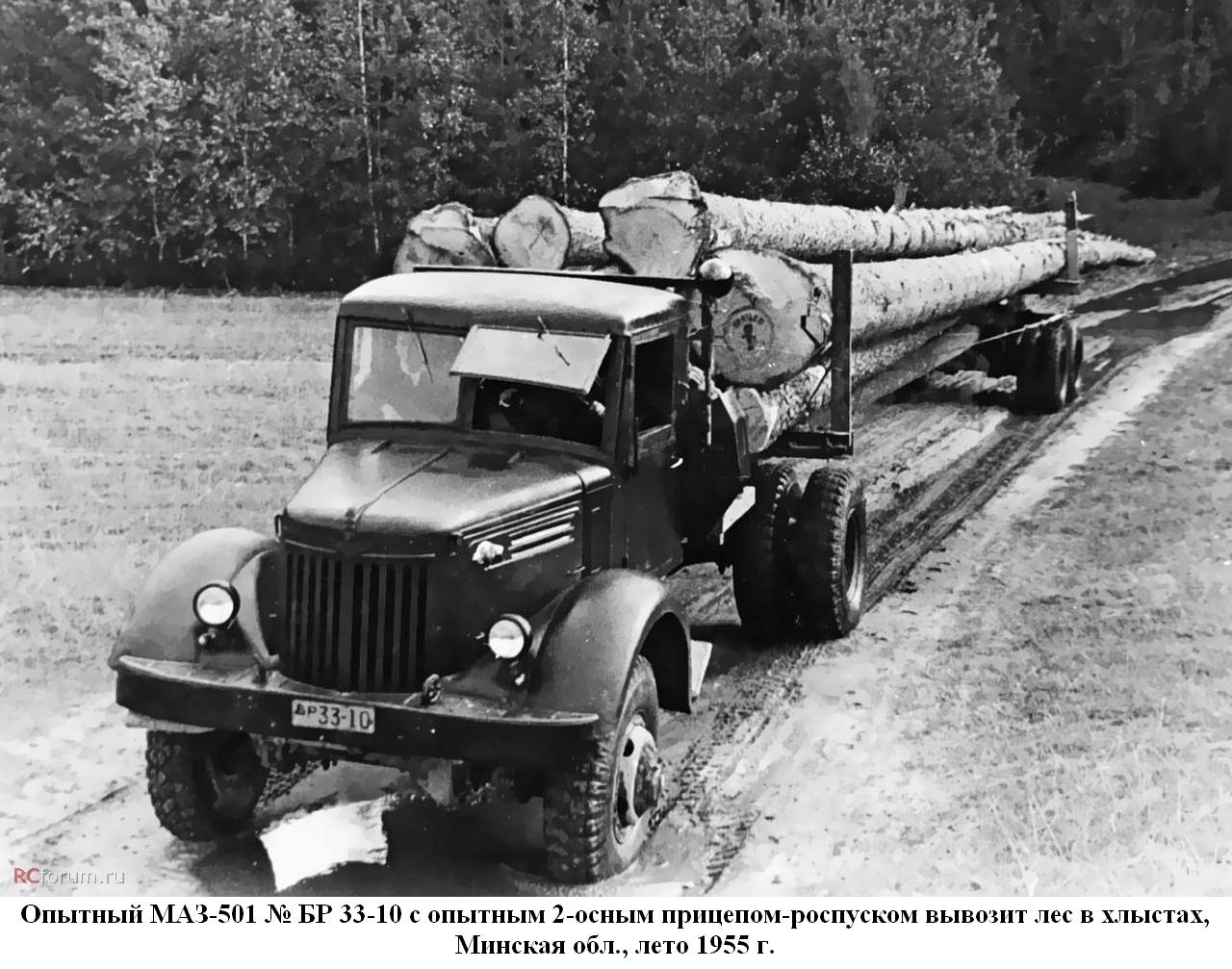

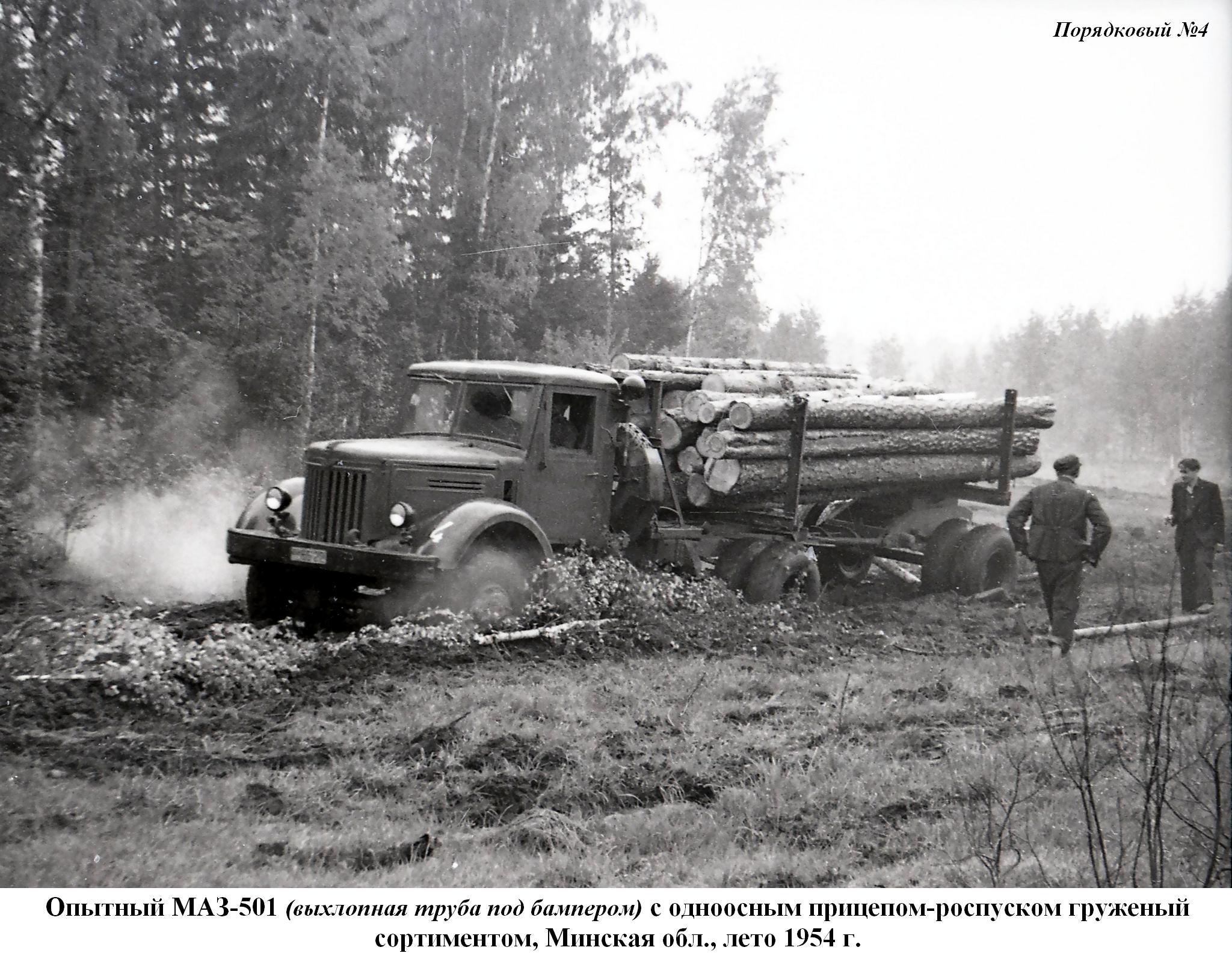

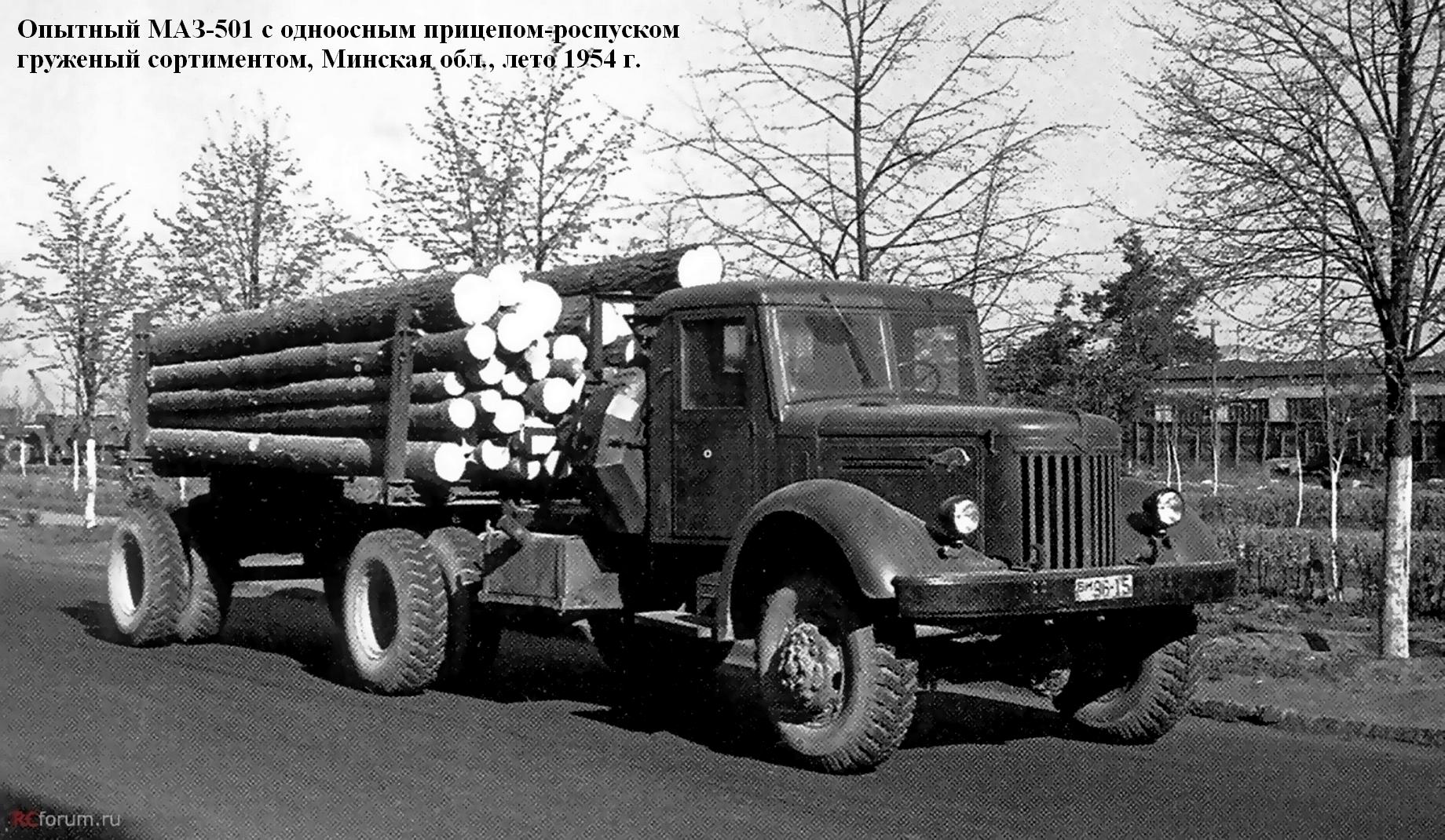

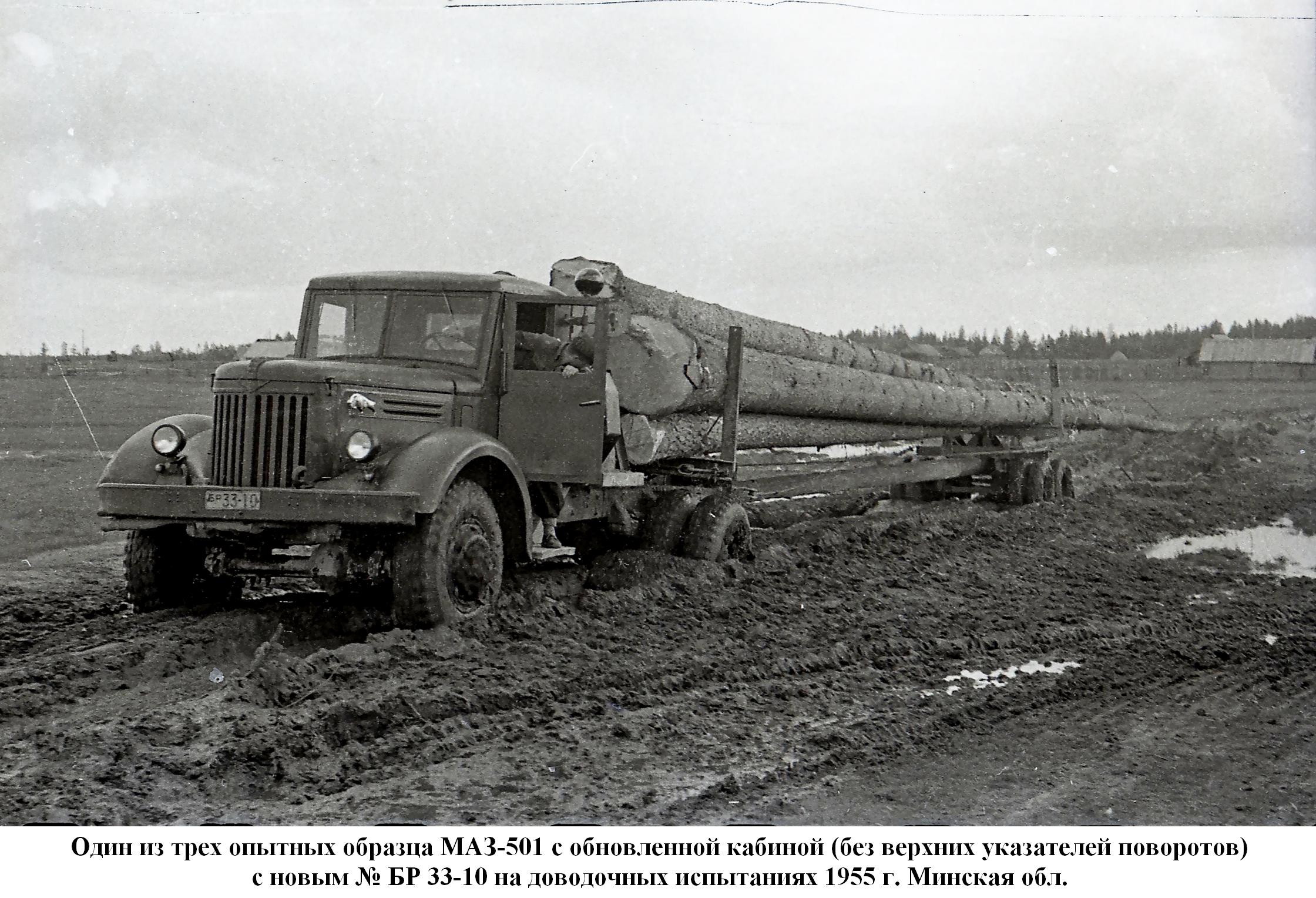

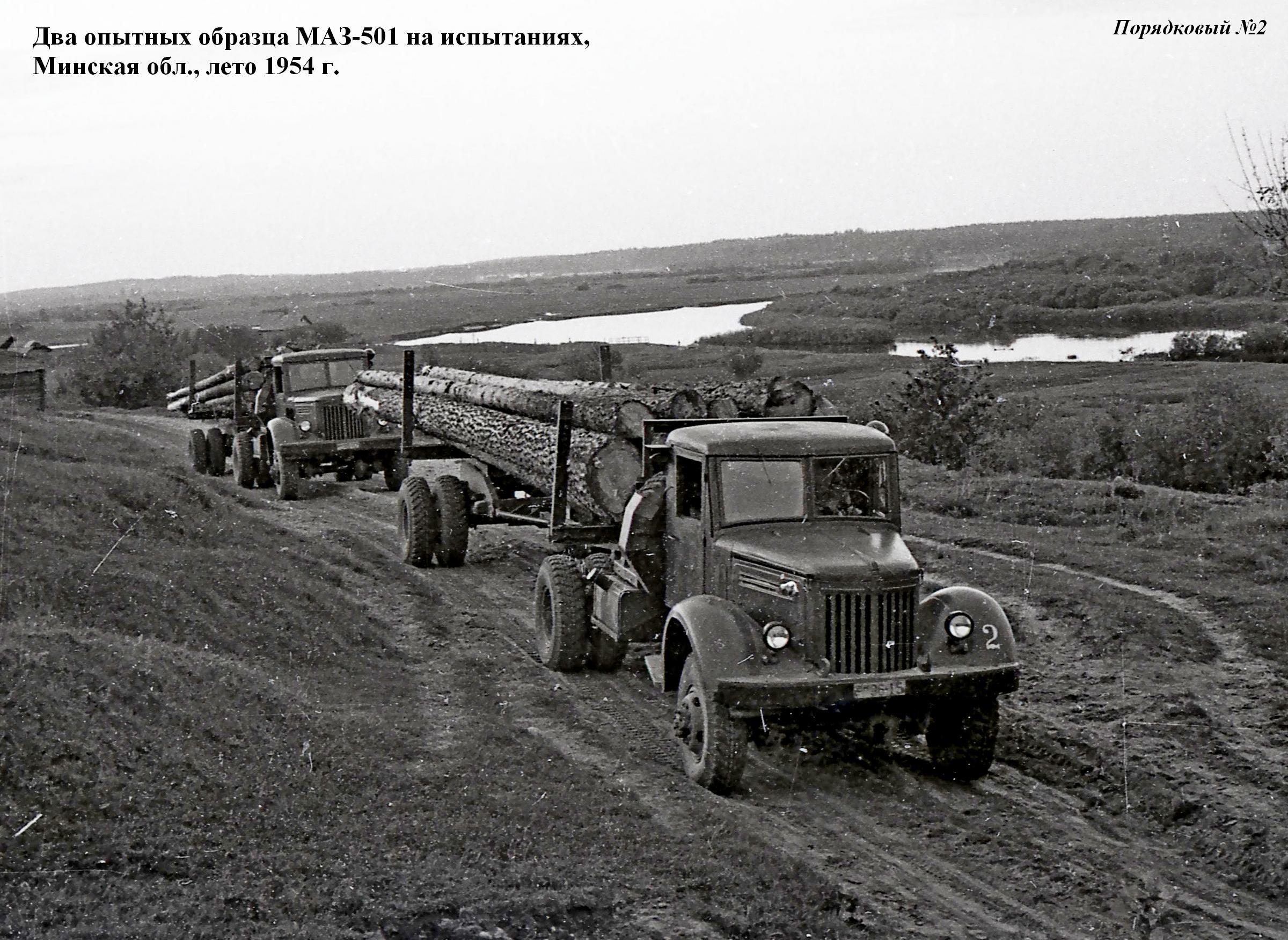

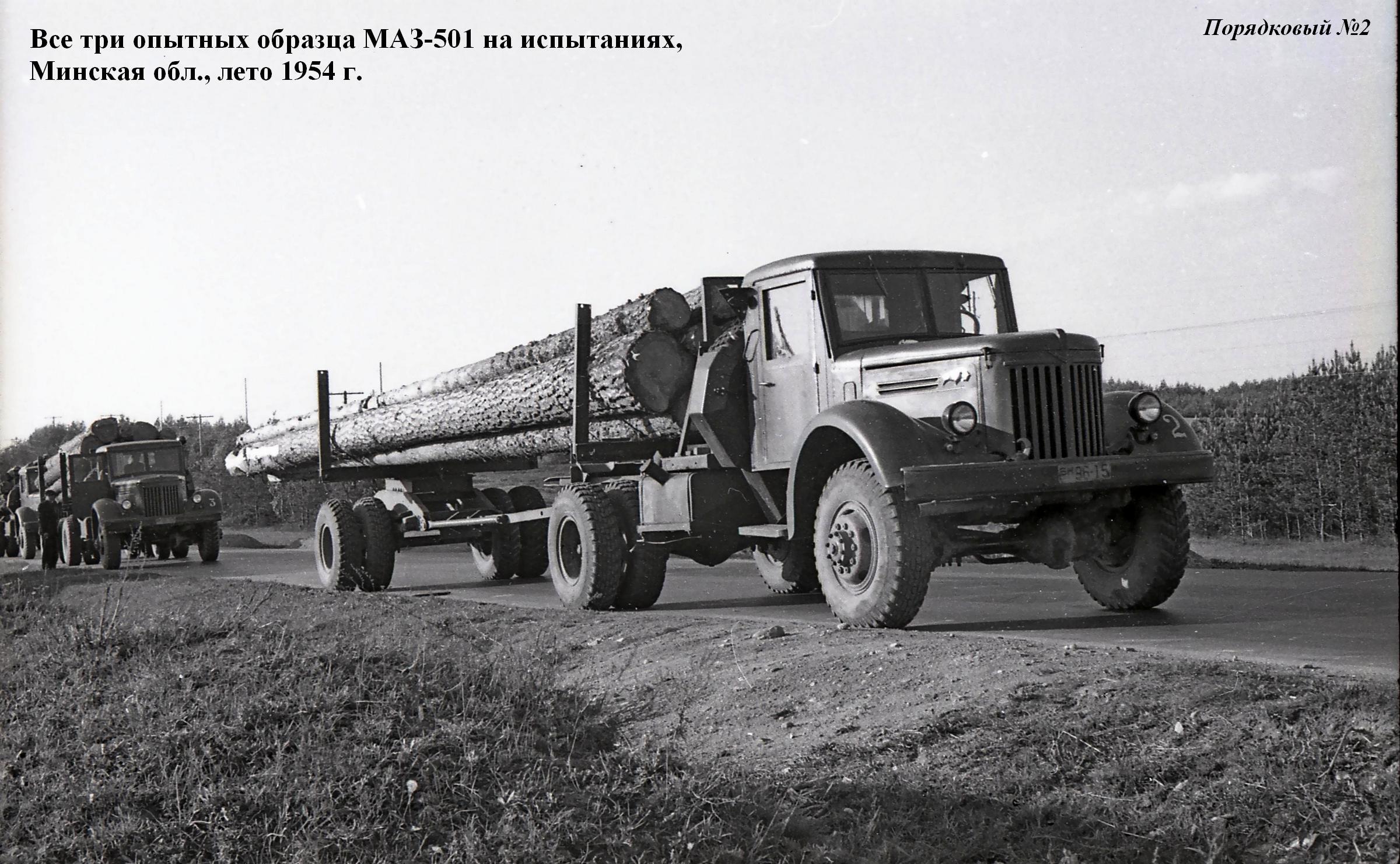

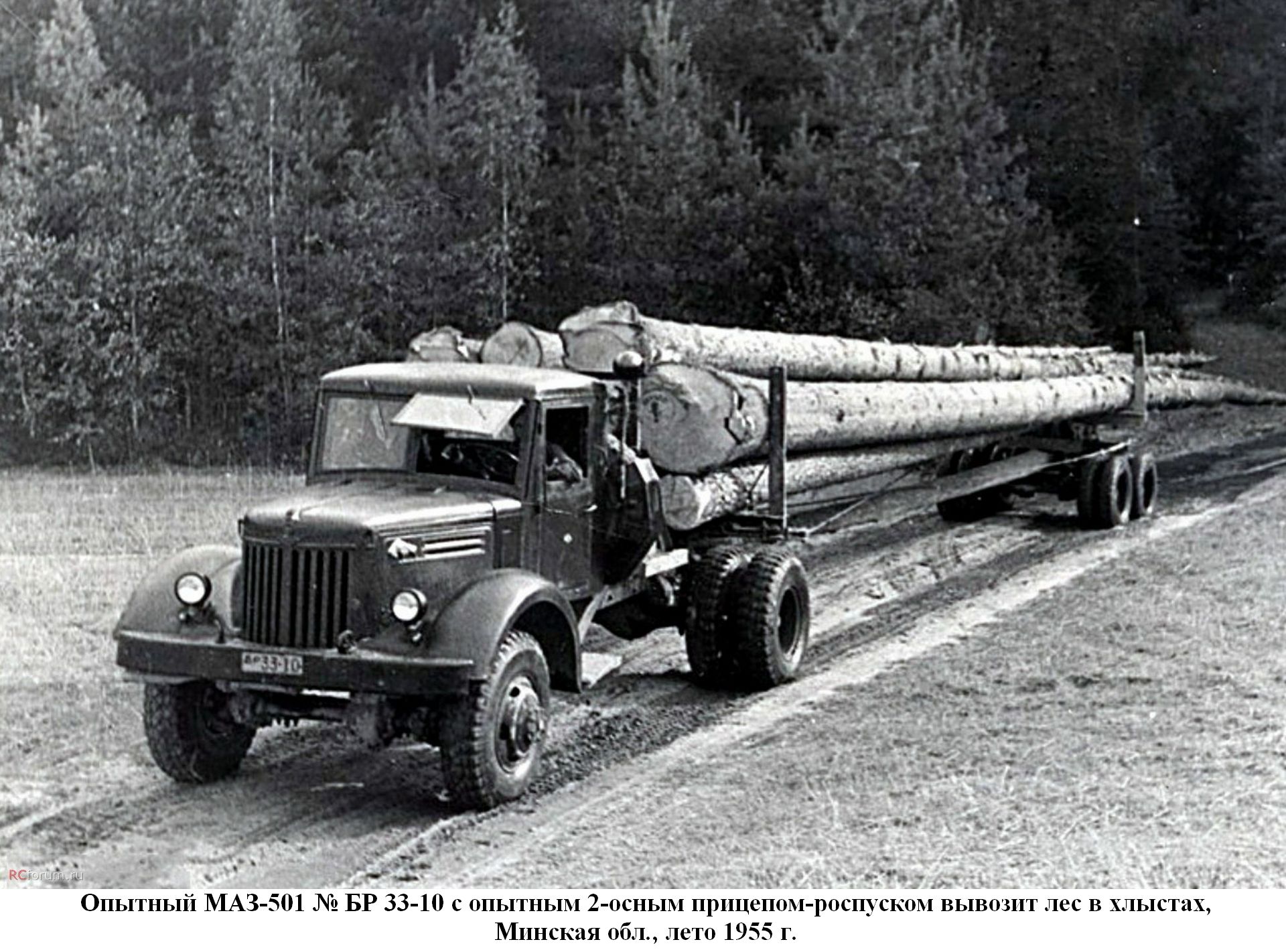

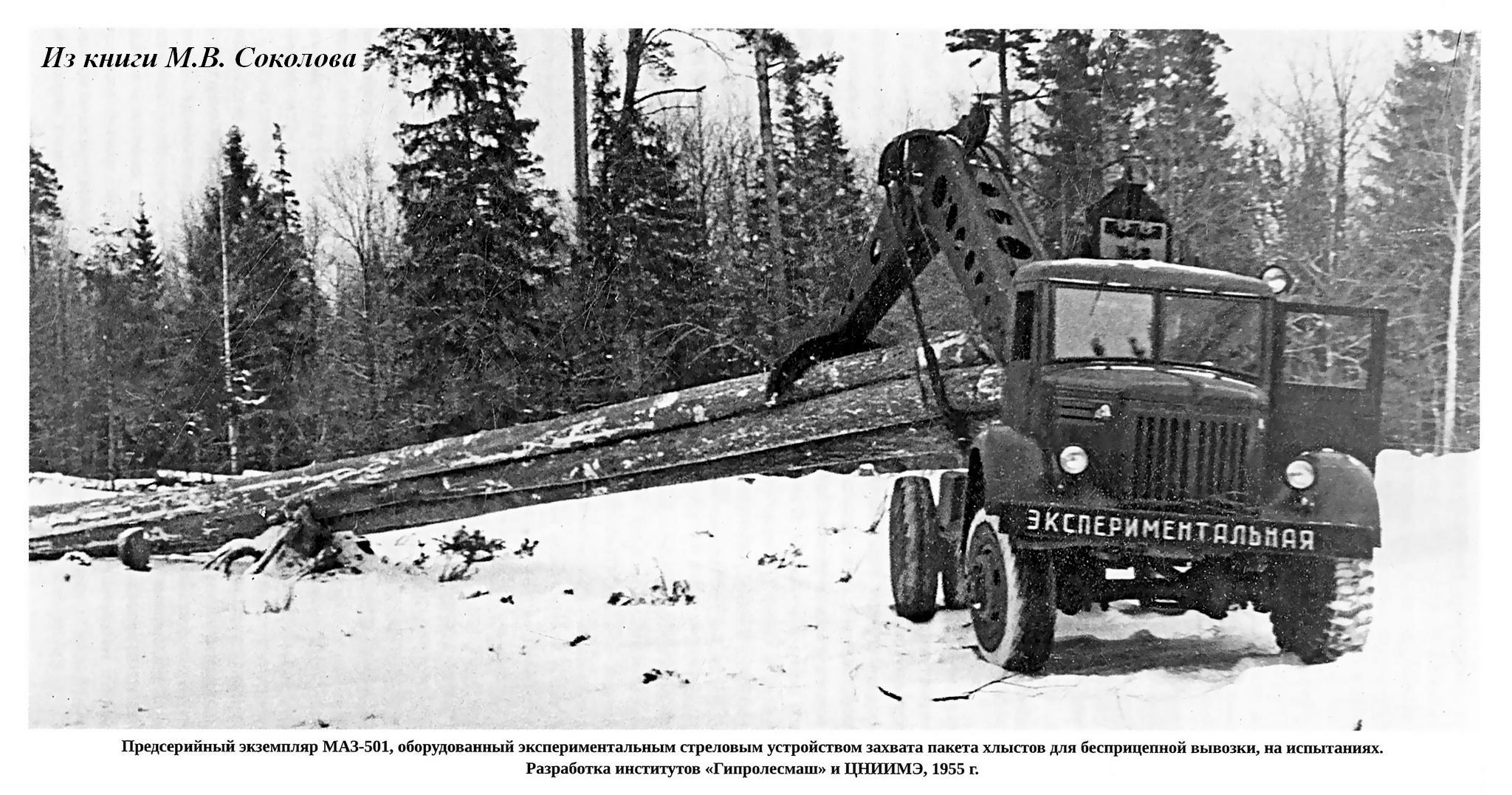

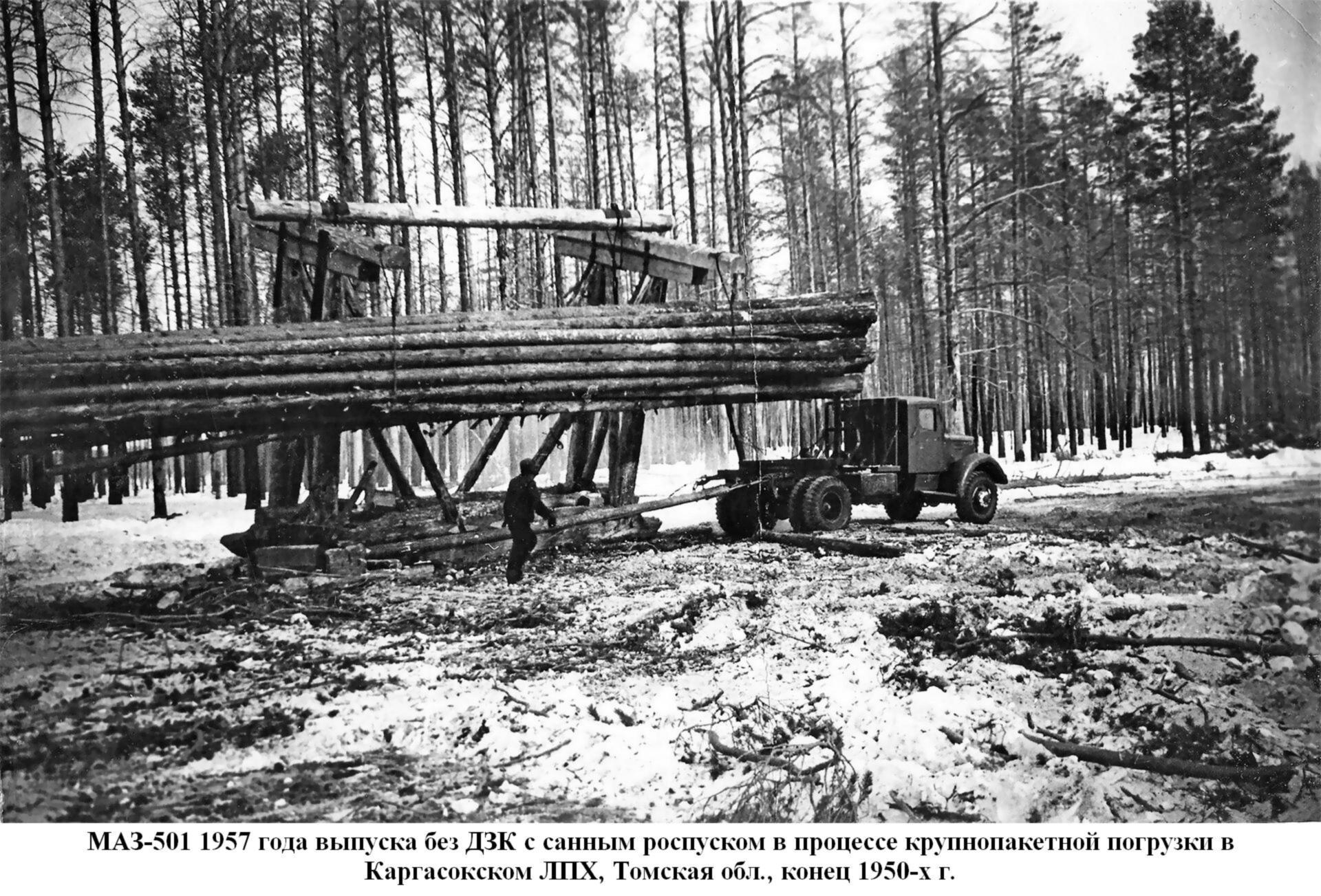

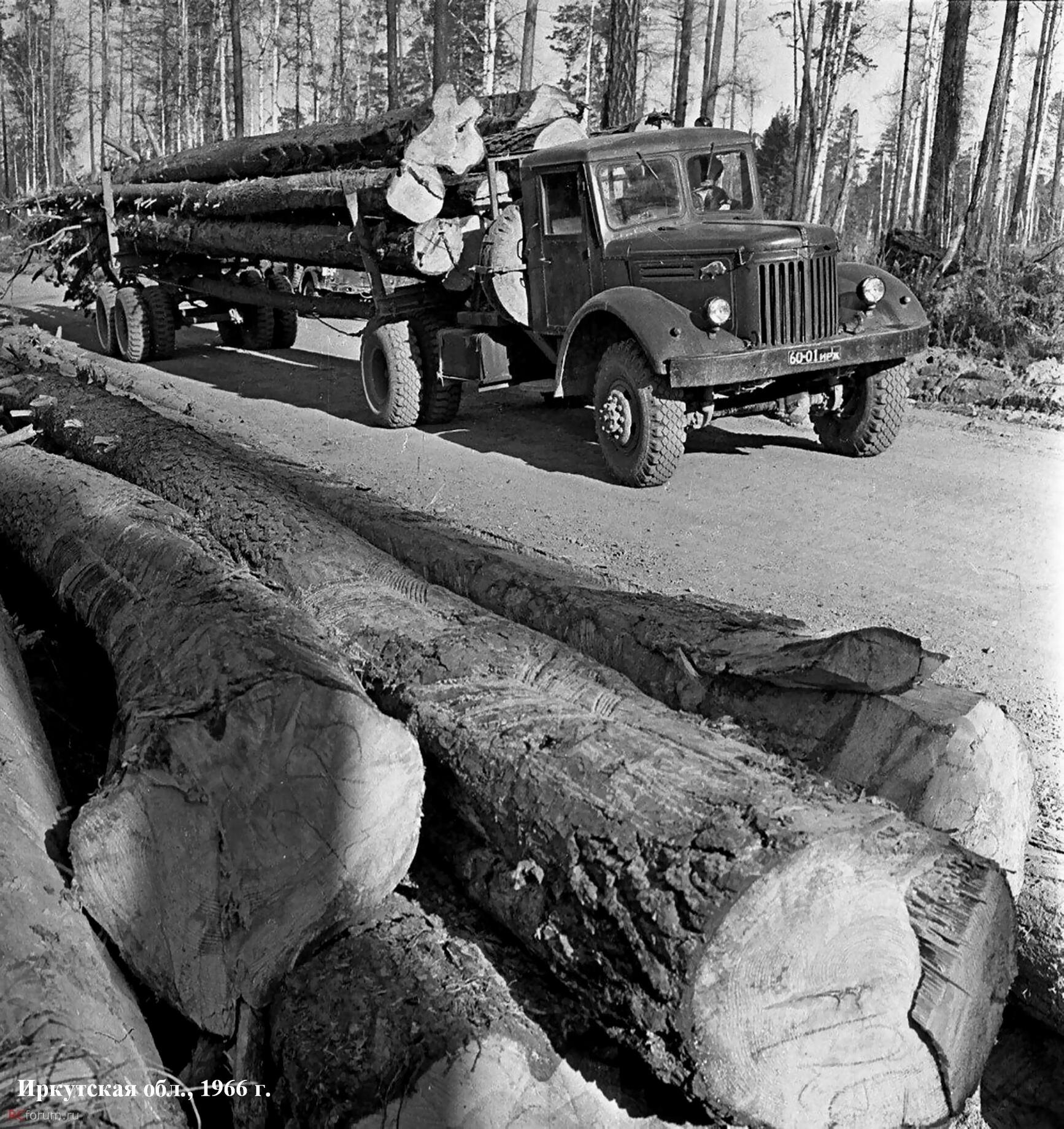

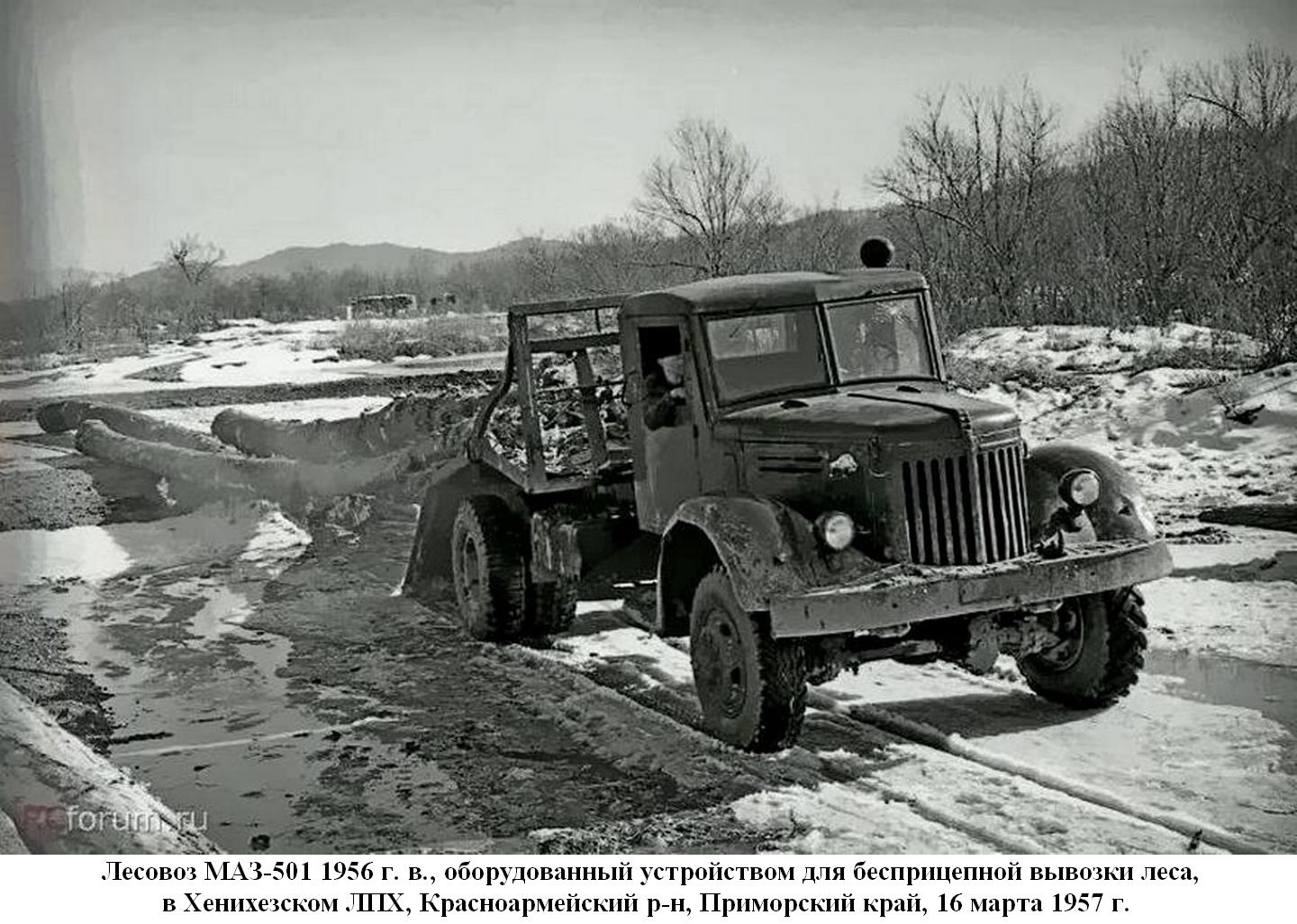

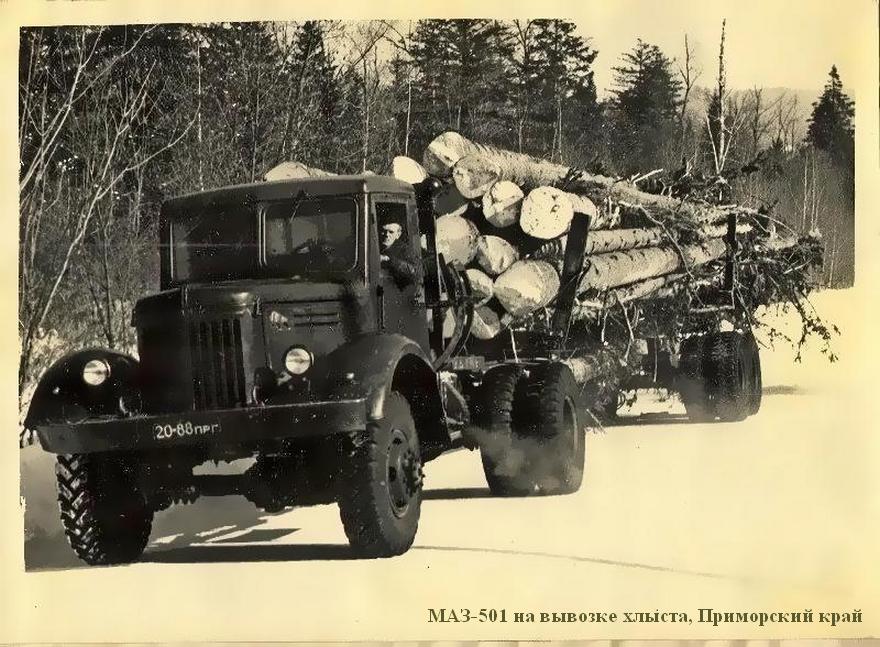

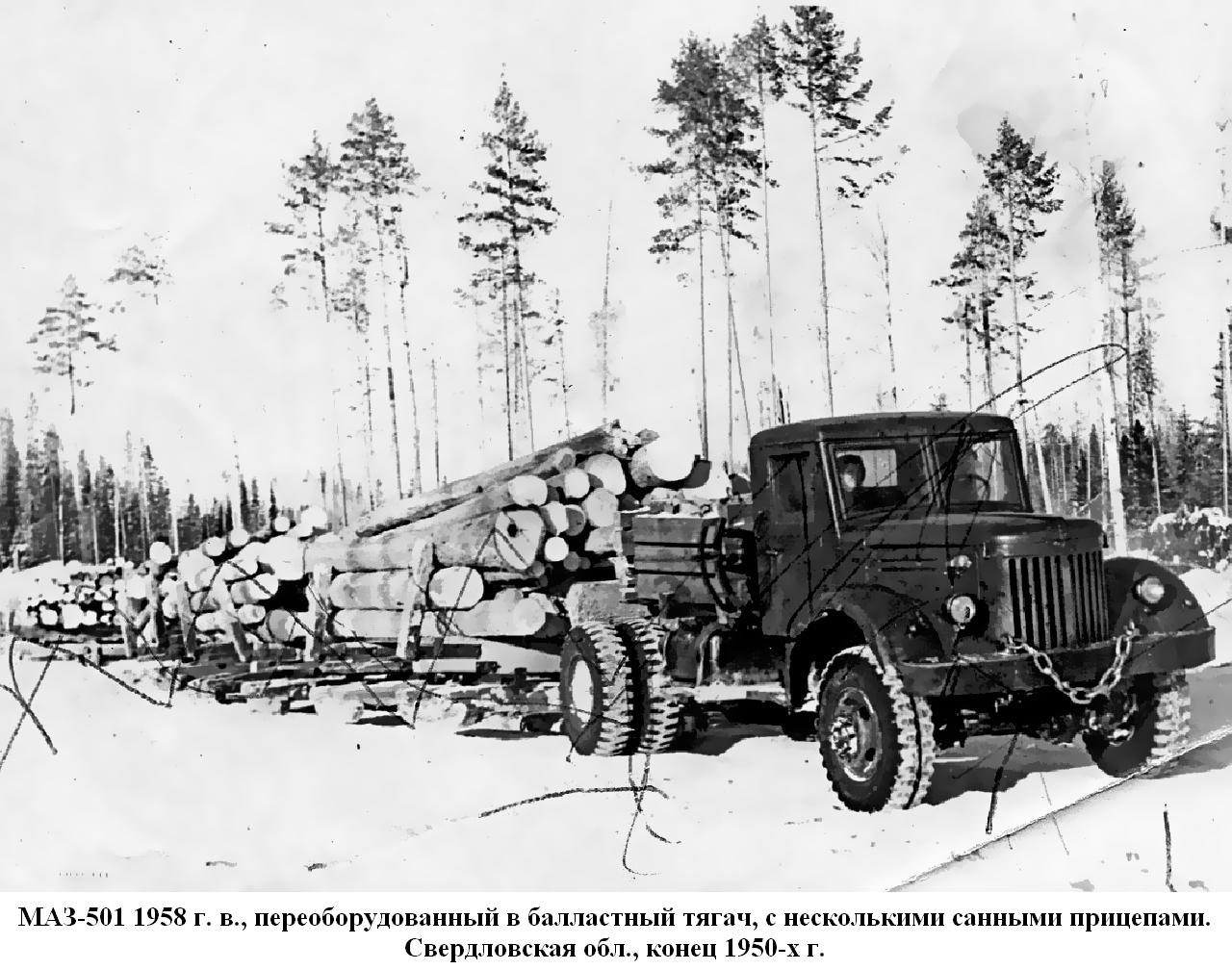

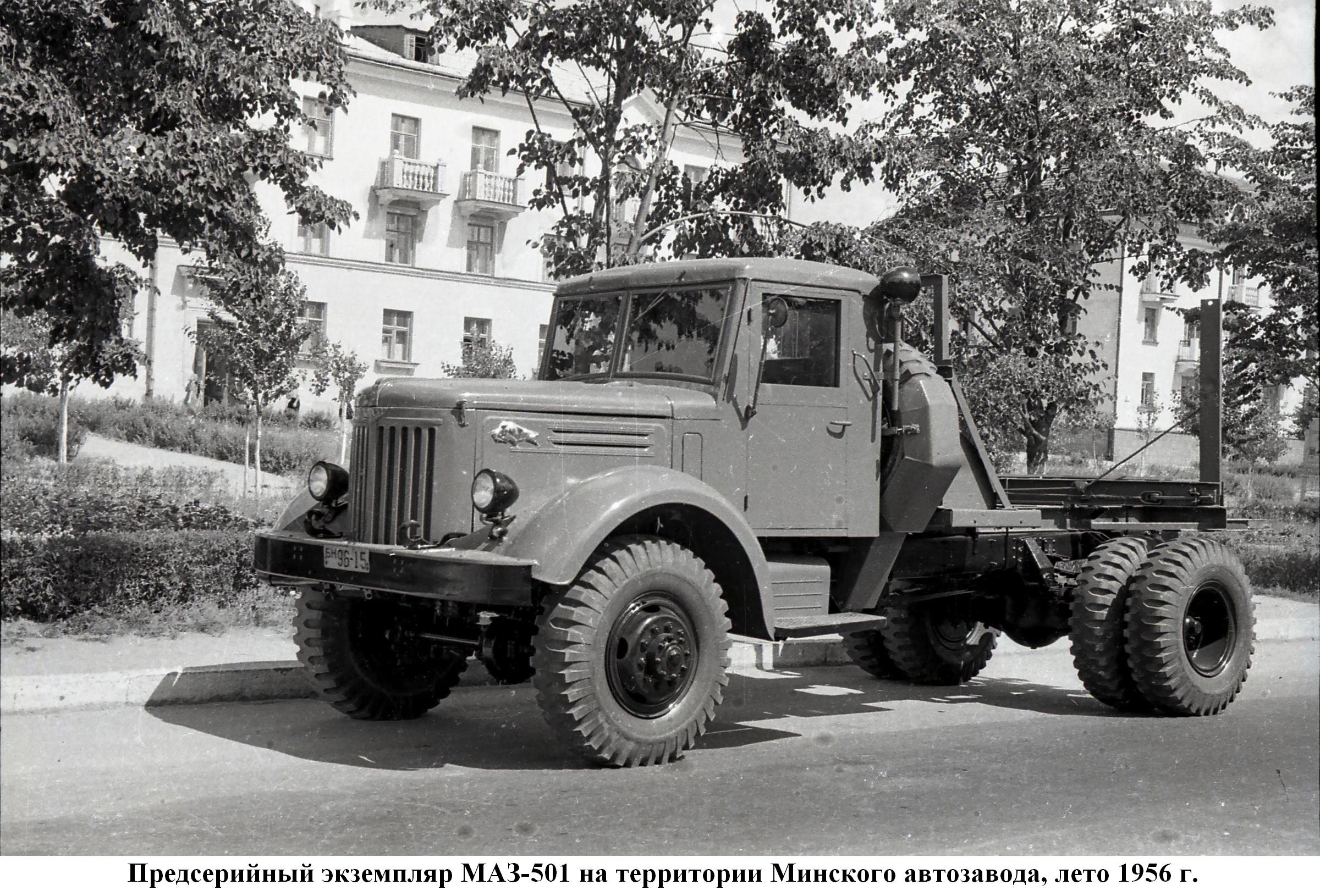

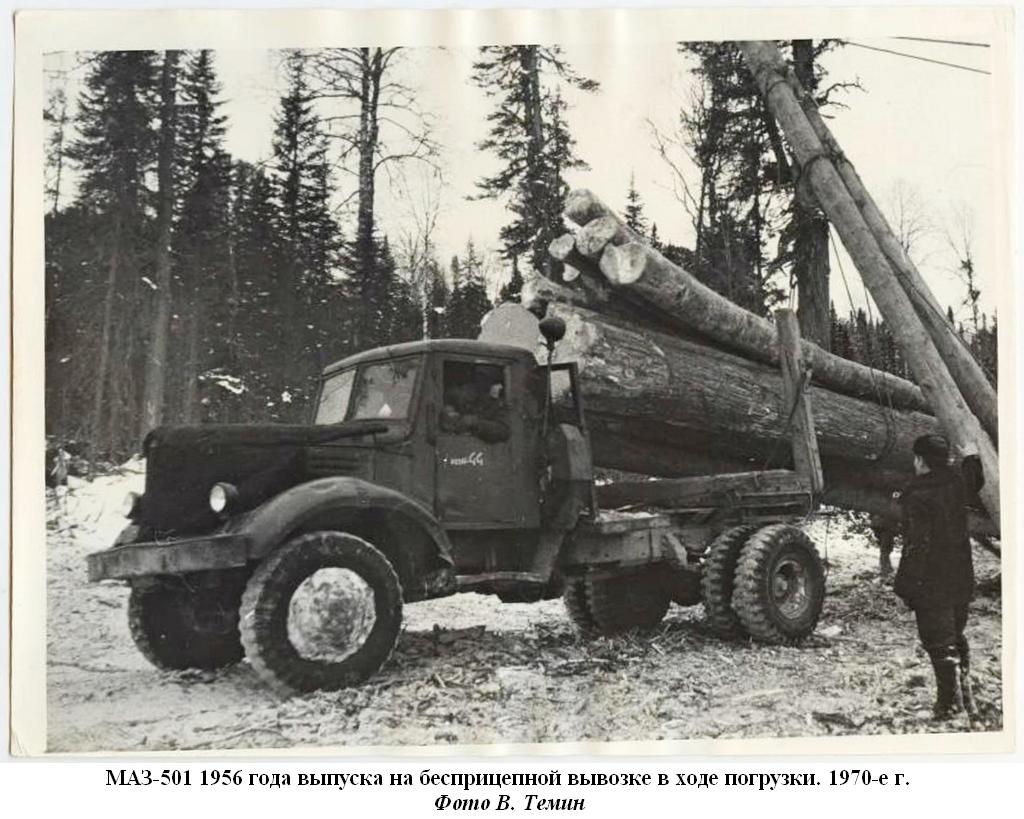

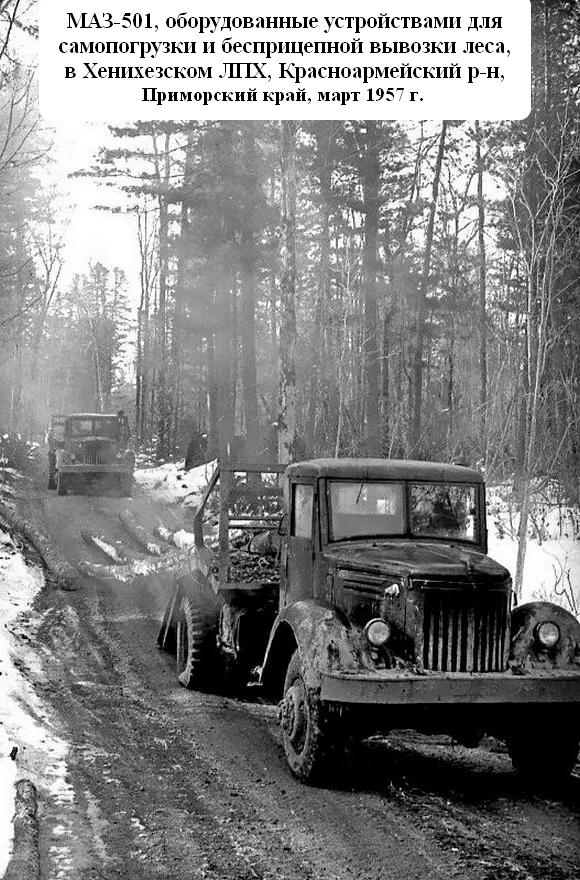

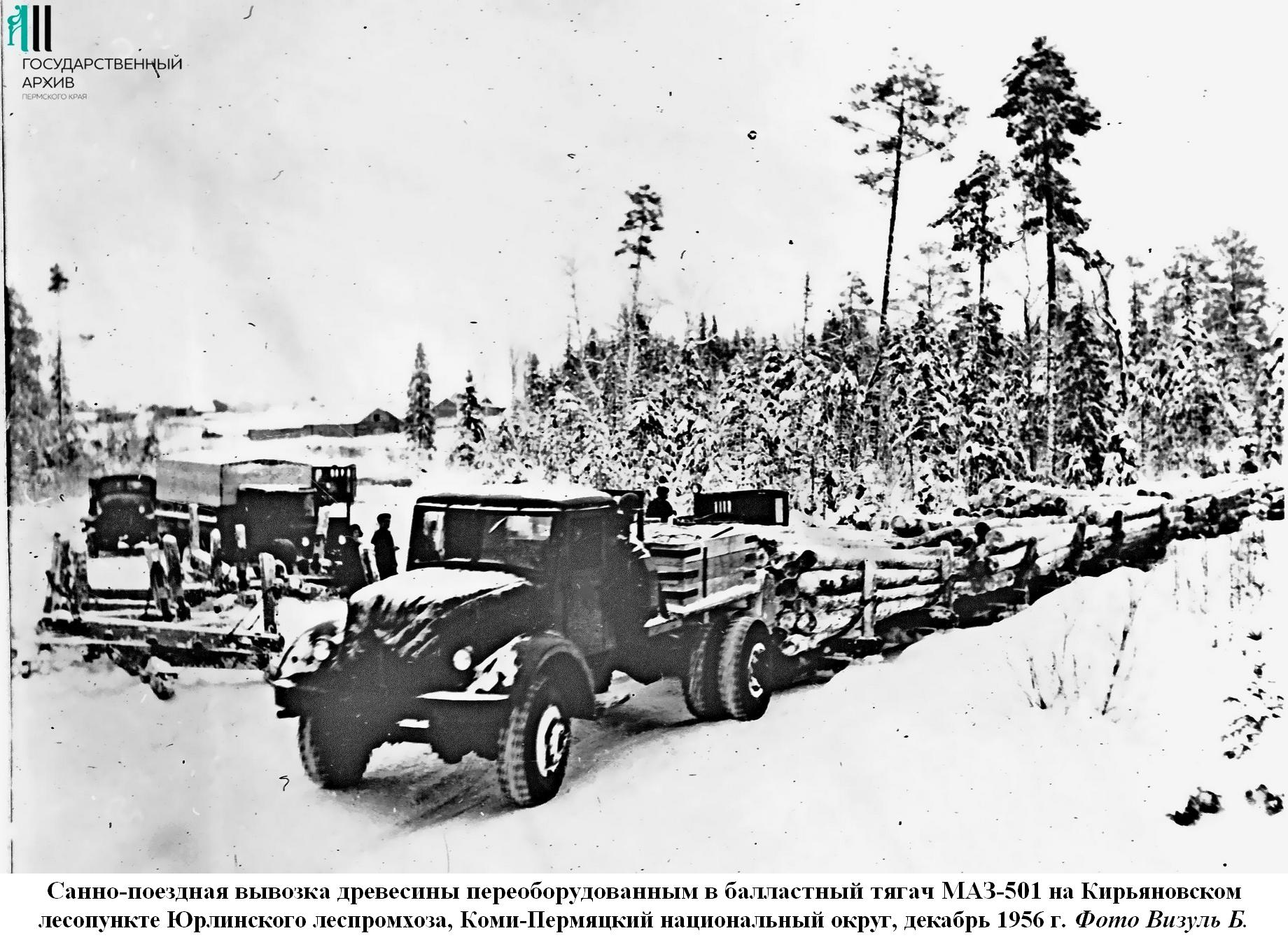

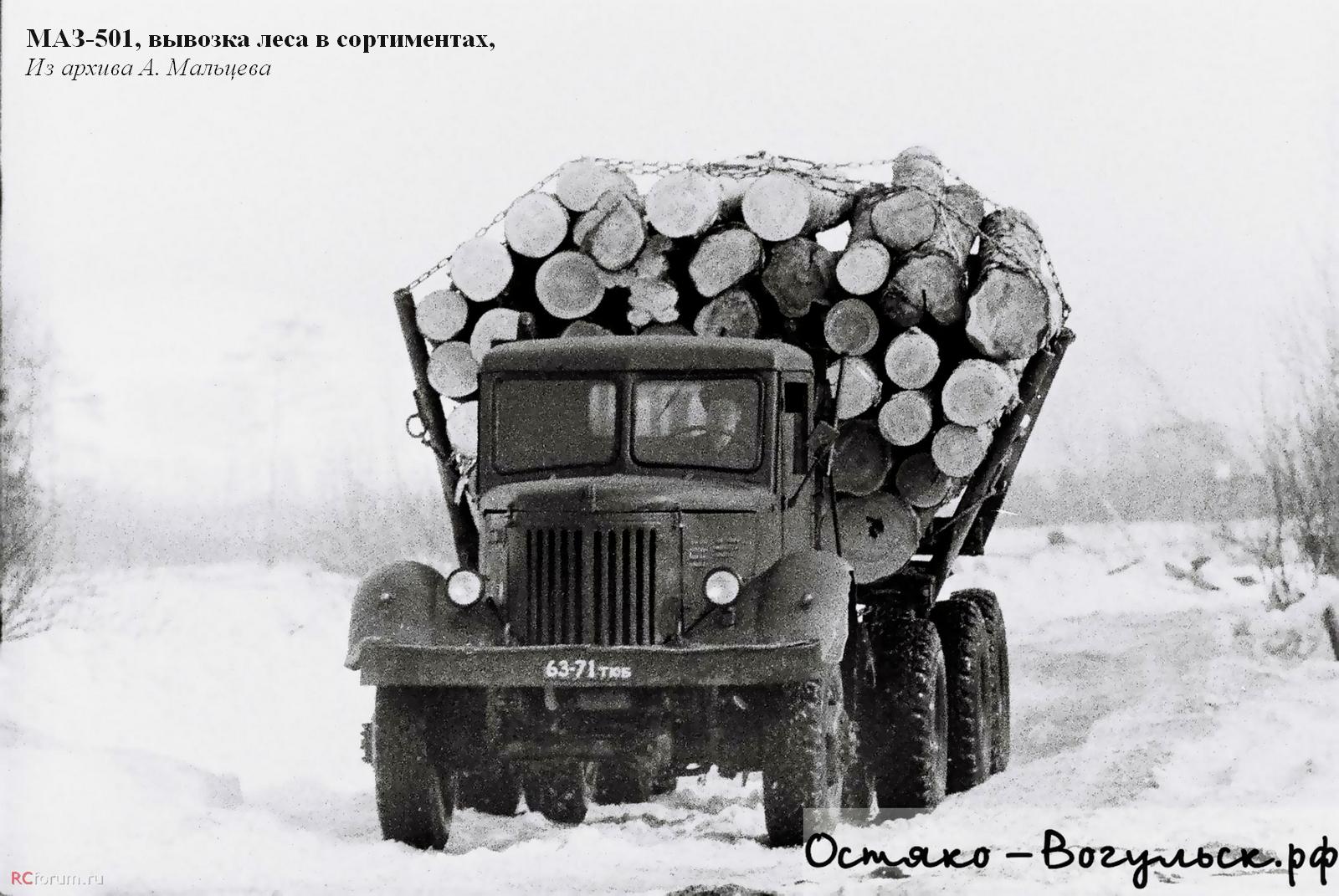

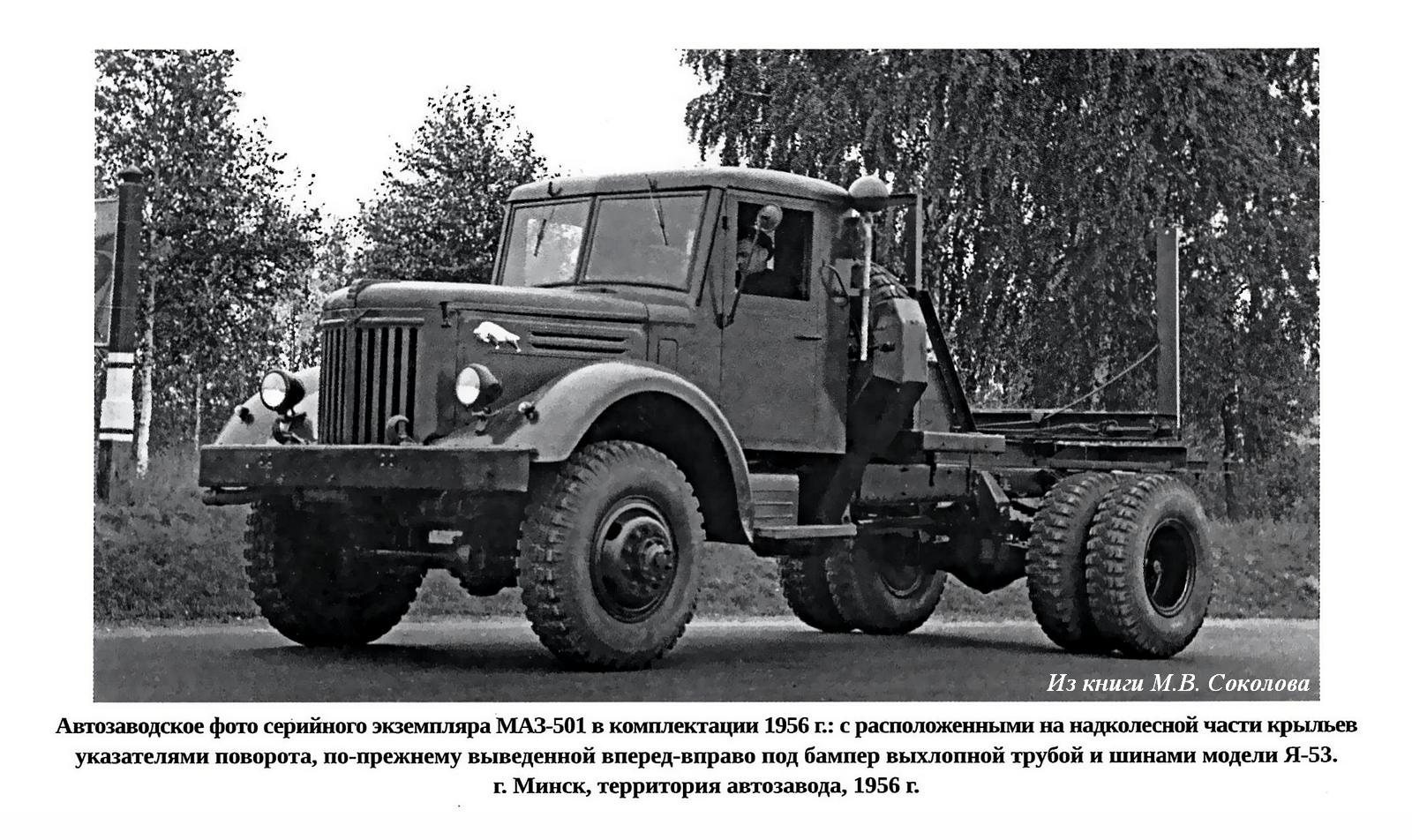

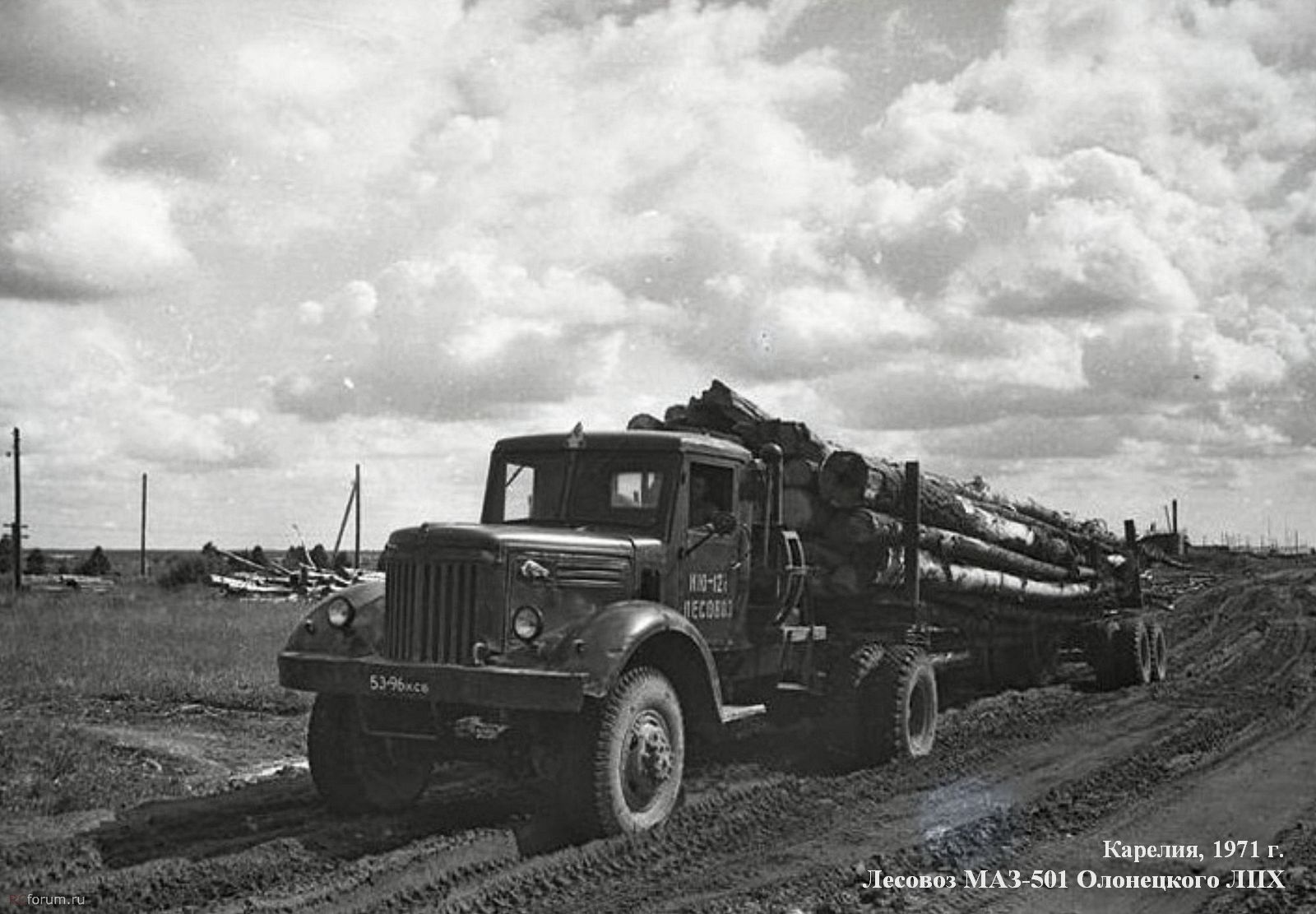

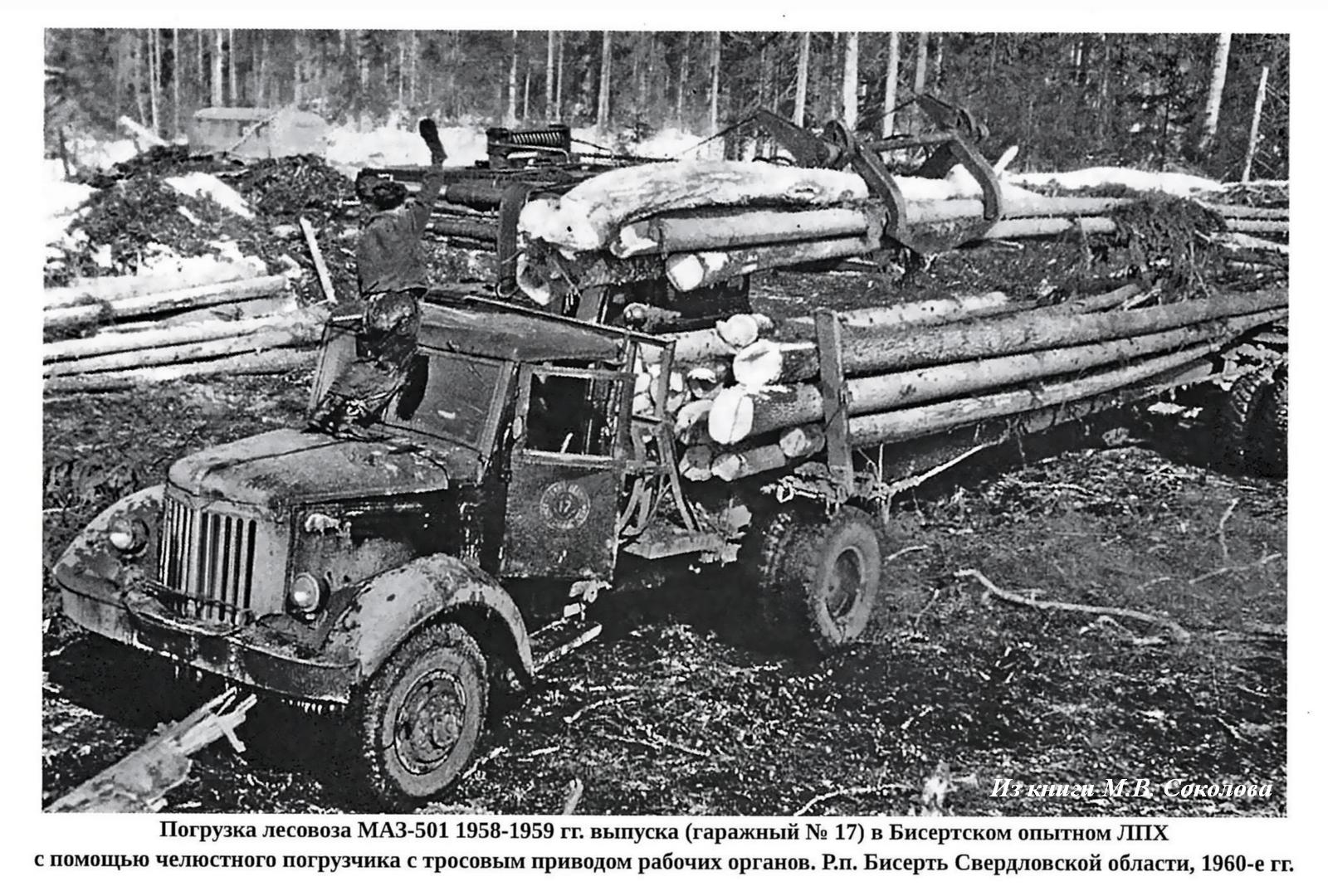

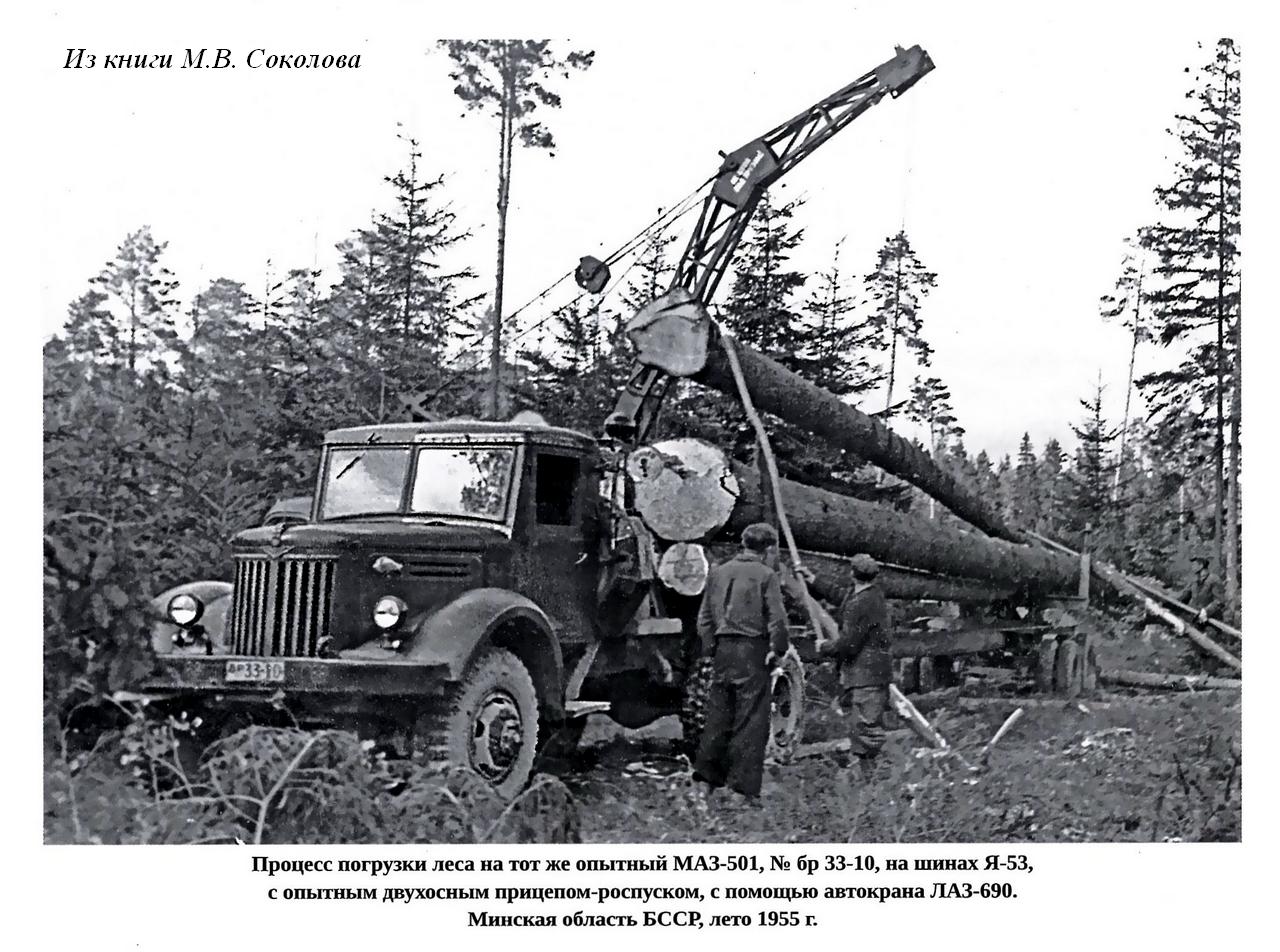

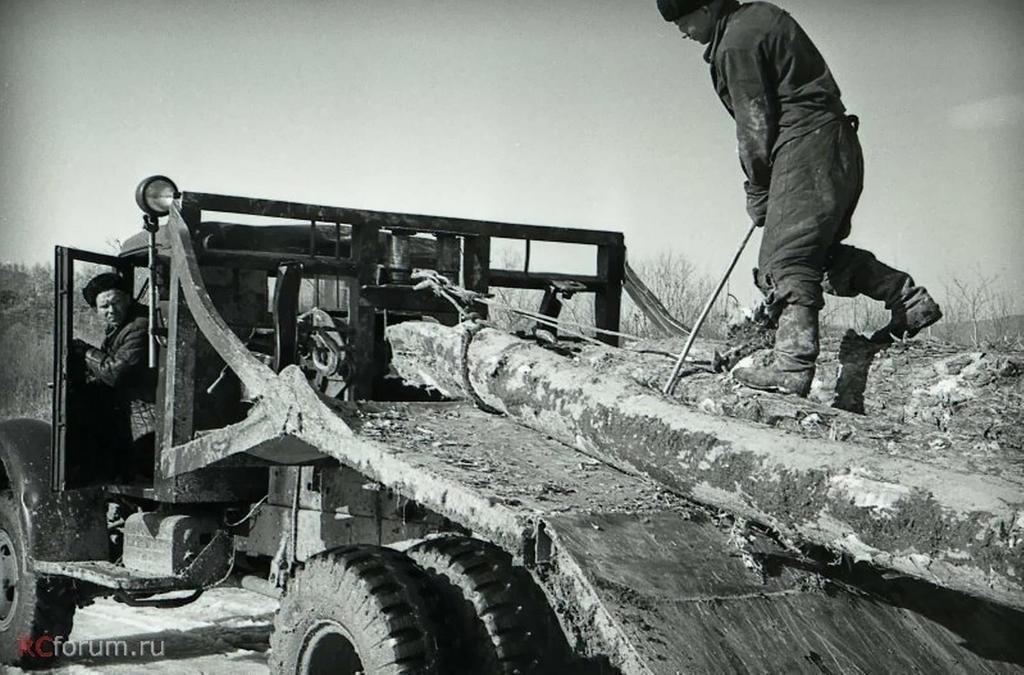

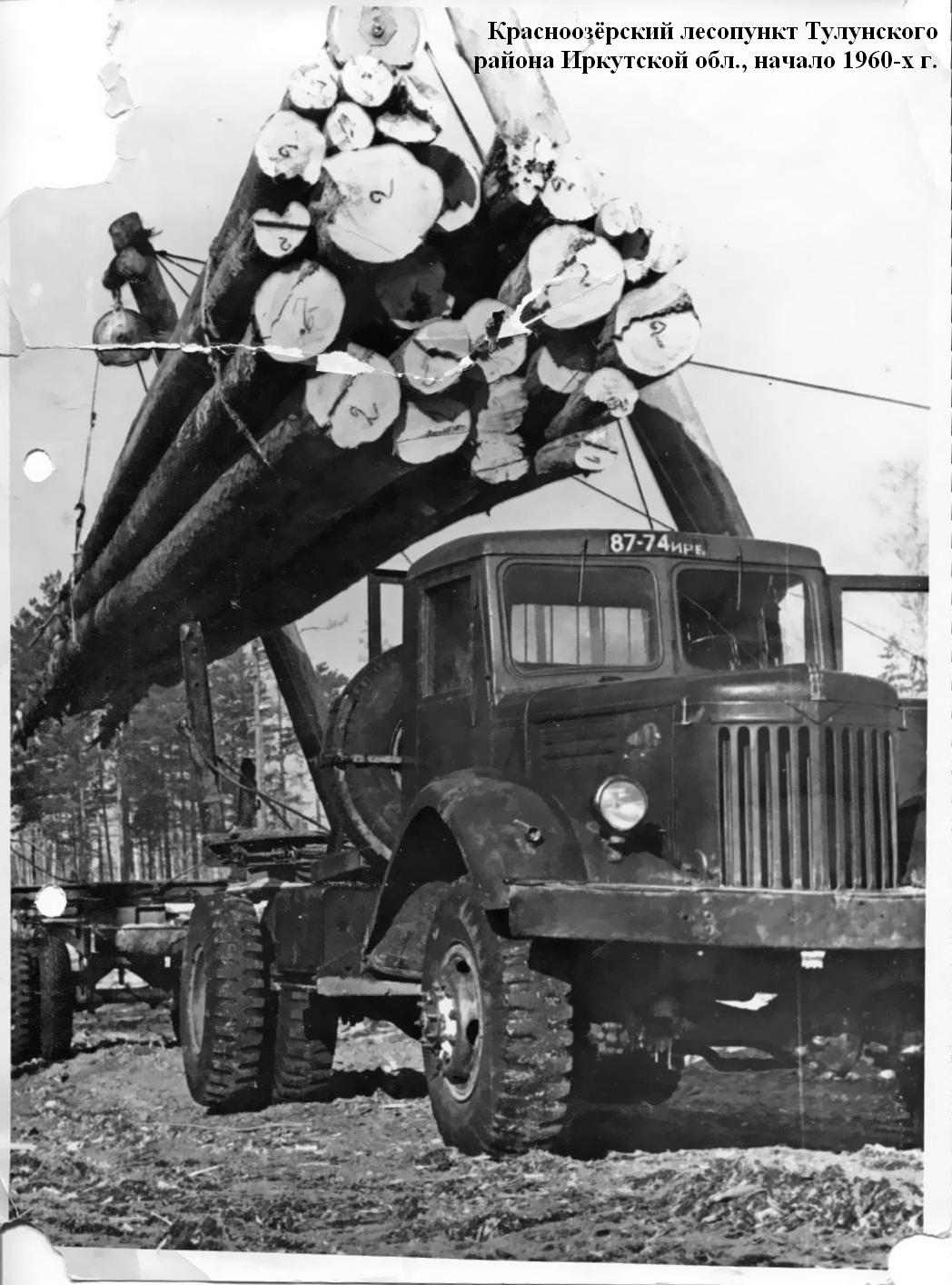

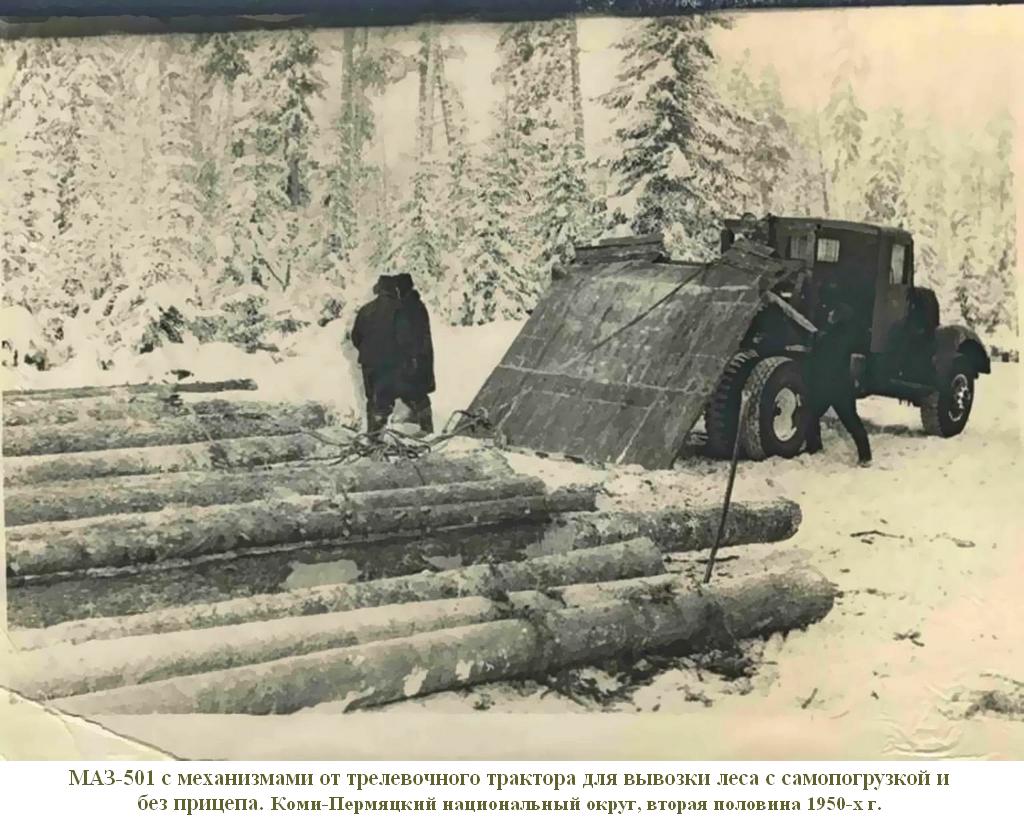

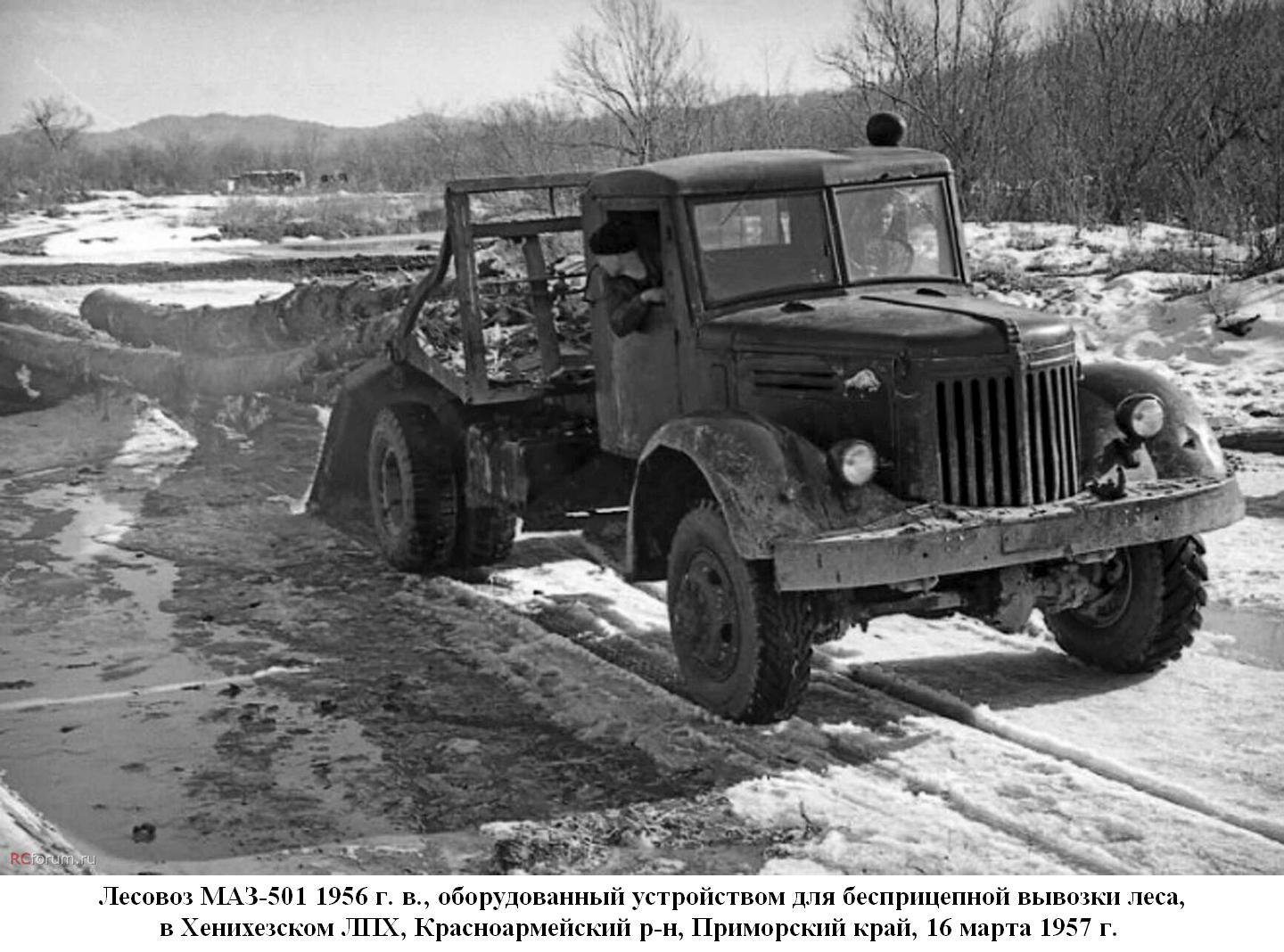

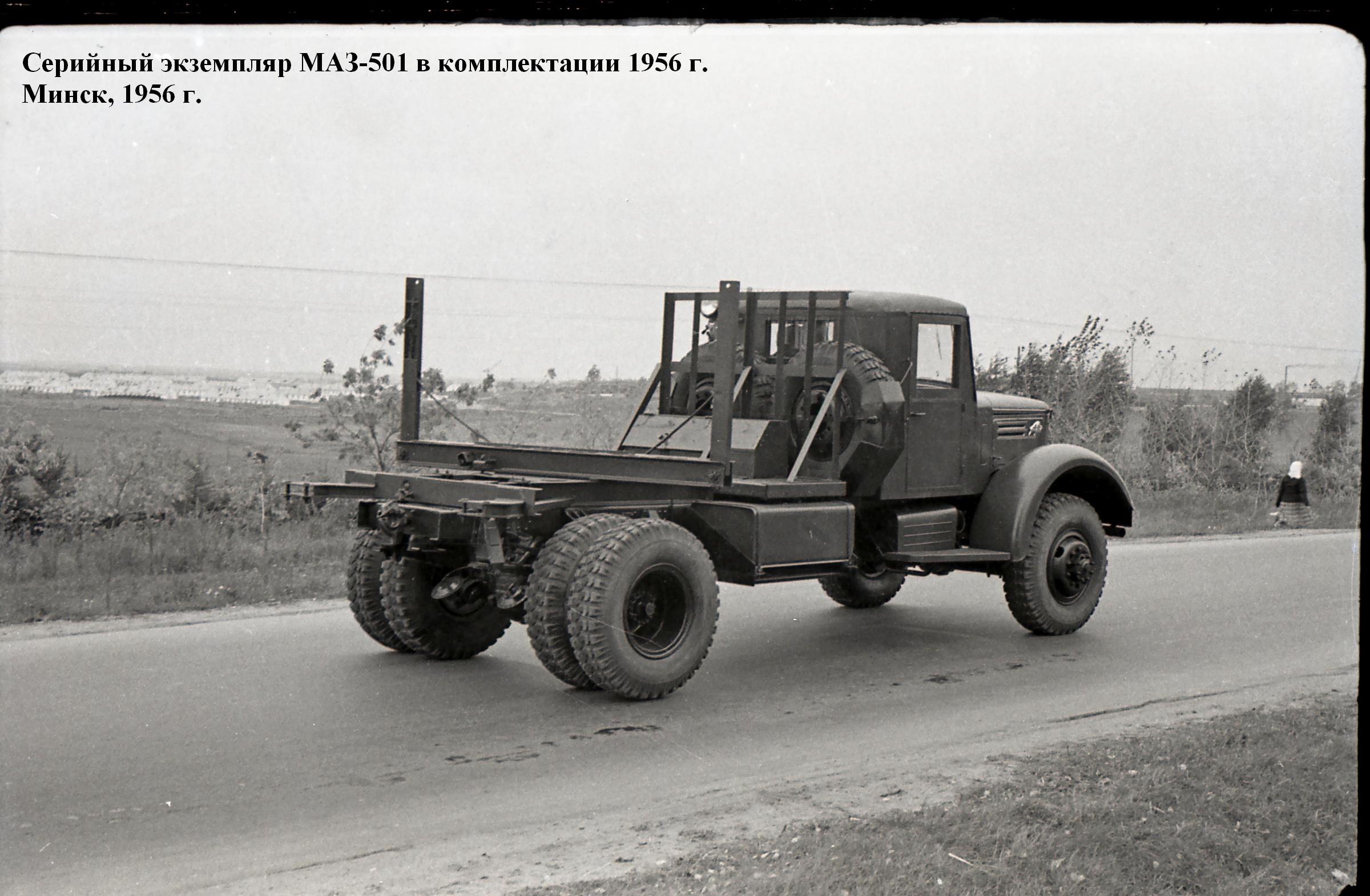

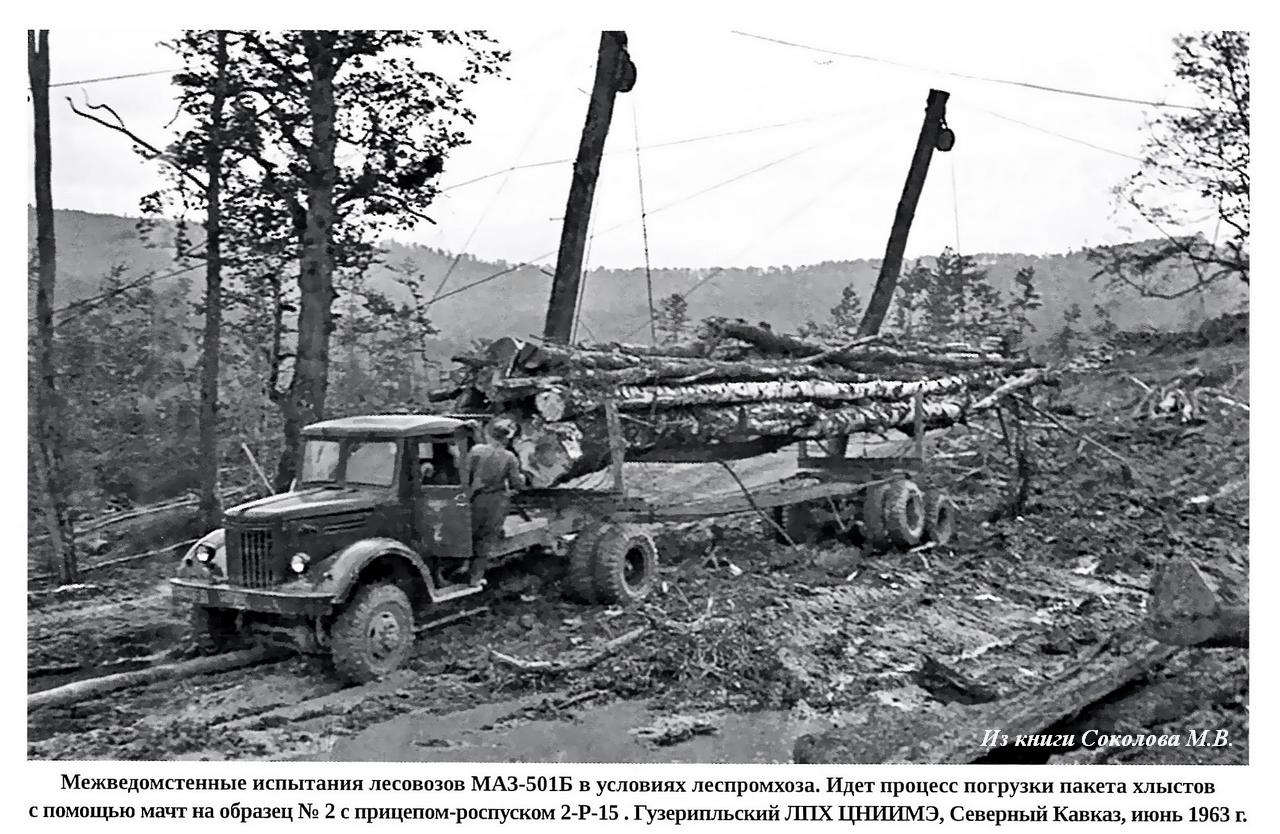

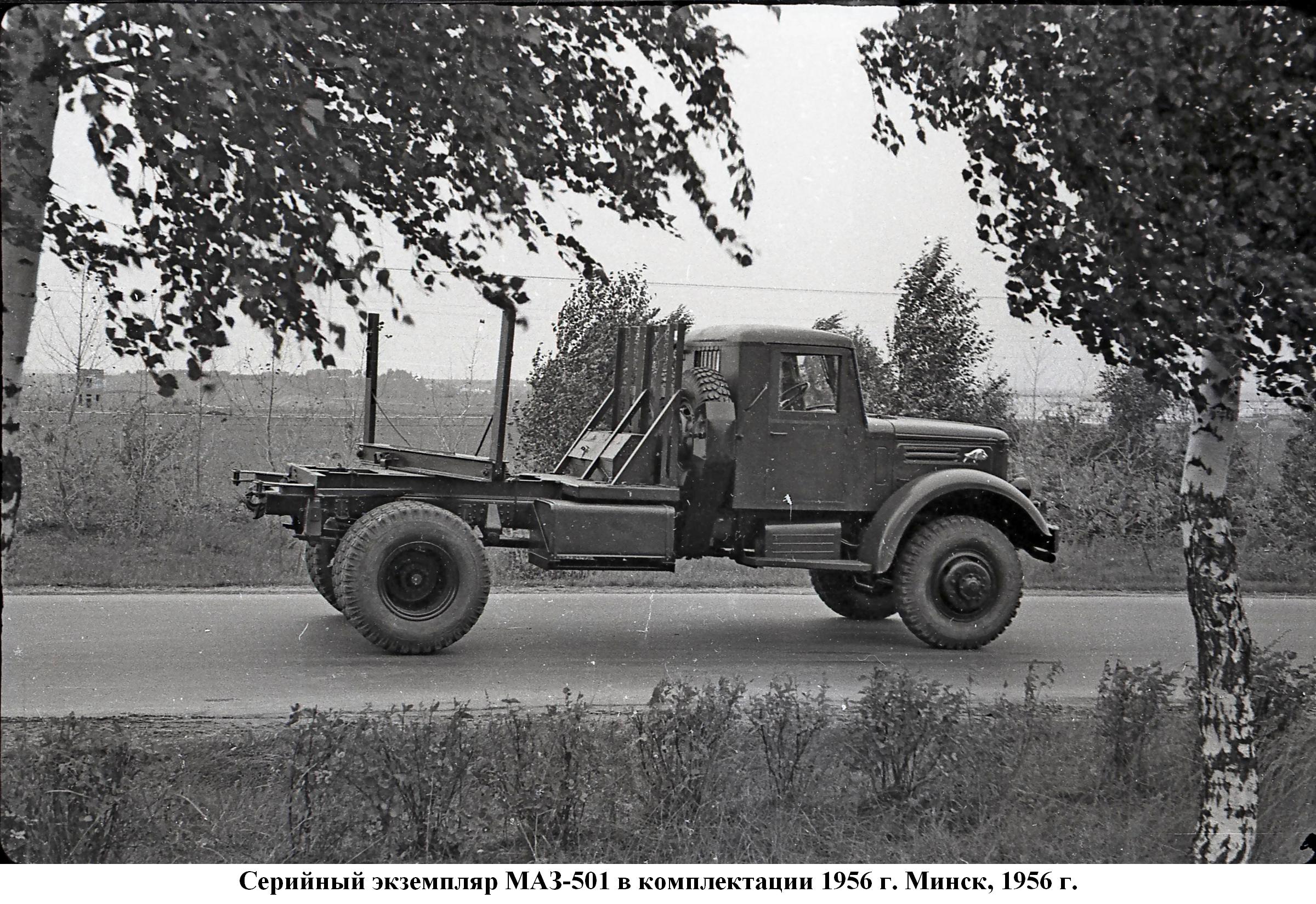

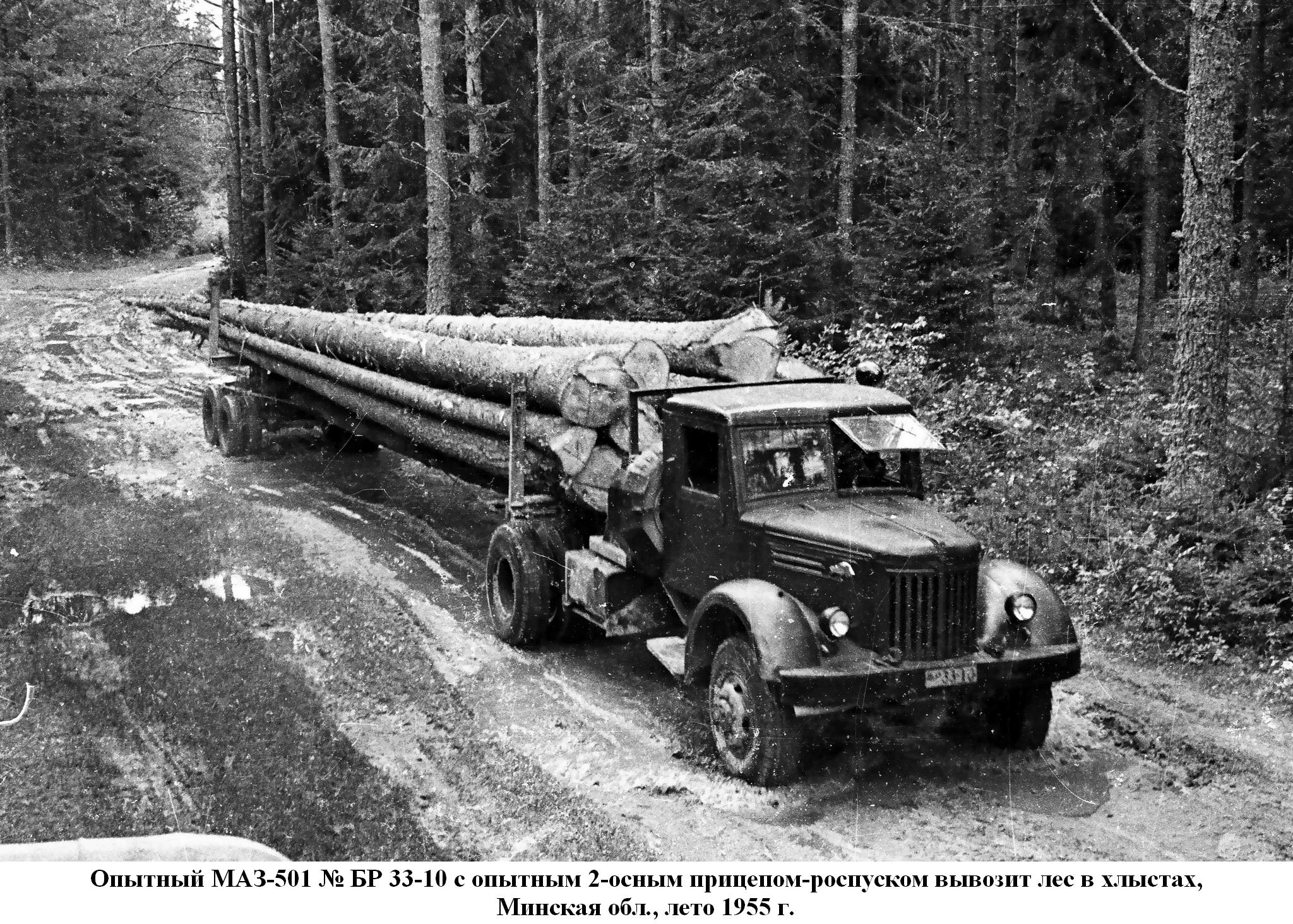

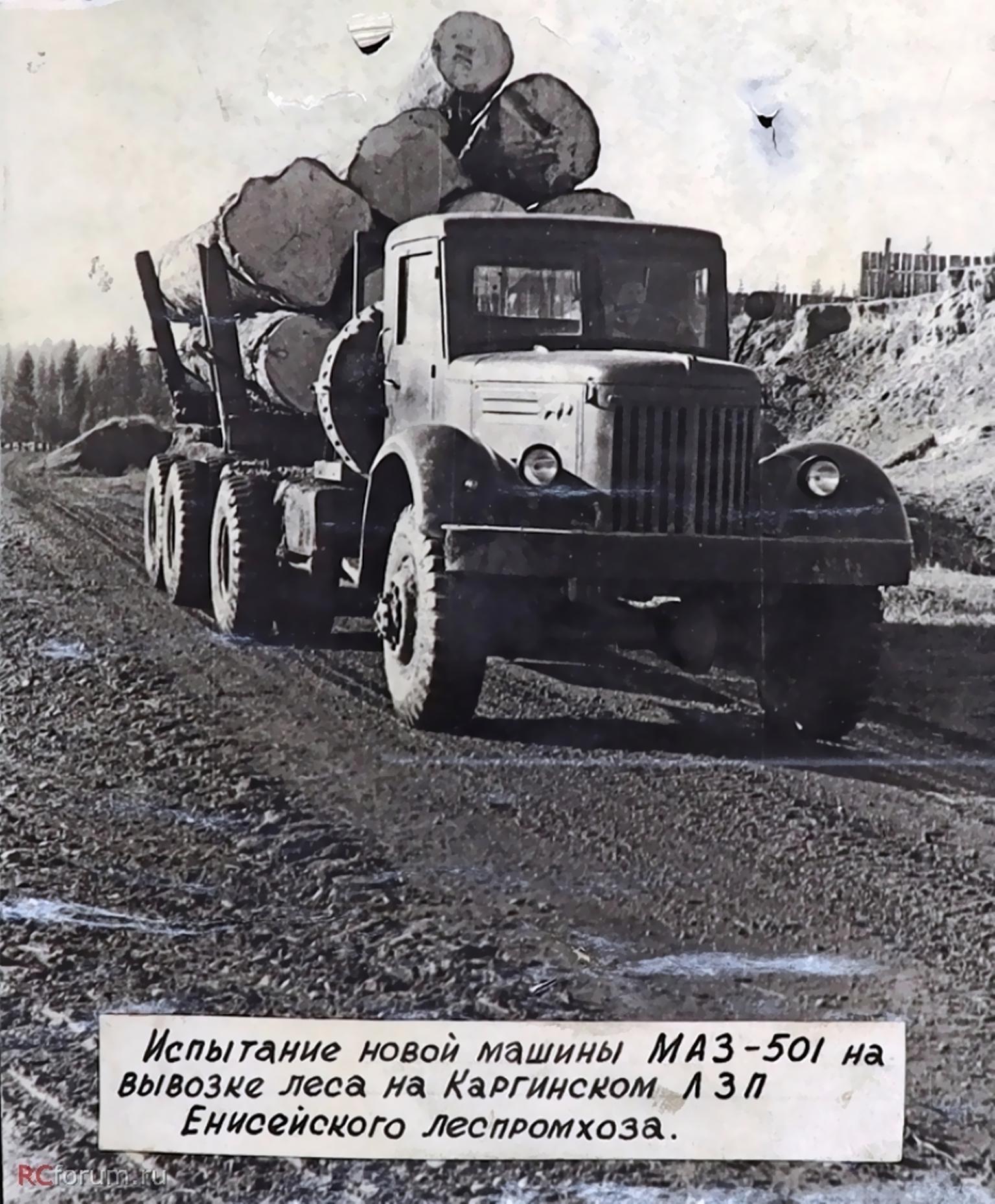

 Образцы МАЗ-501 проходили испытания в Червенском леспромхозе (ЛПХ) ЦНИИМЭ. Автомобиль уверенно передвигался по дорогам всех типов, бездорожью, снегу до 0,5 м. По итогам испытаний межведомственная комиссия сделала вывод, что по грузоподъемности, проходимости и тяговым качествам МАЗ-501 вполне отвечает предъявляемым требованиям, а по экономичности значительно превосходит все автомобили, применявшиеся до тех пор. Первый серийный лесовоз МАЗ-501 в составе опытно-промышленной партии сошел с главного конвейера завода 18 декабря 1955 г., а в следующем году началось серийное производство, продолжавшееся почти 10 лет.

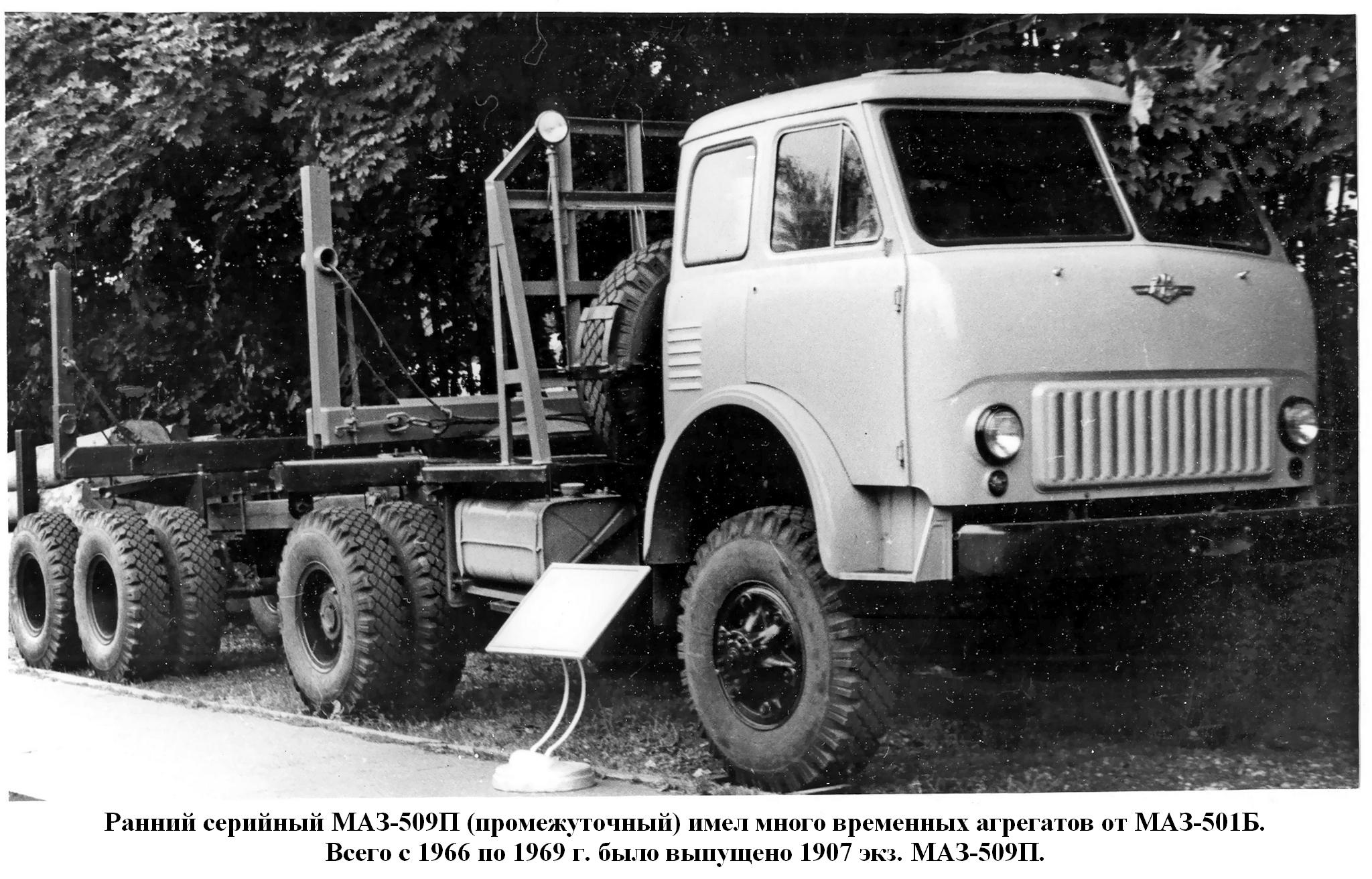

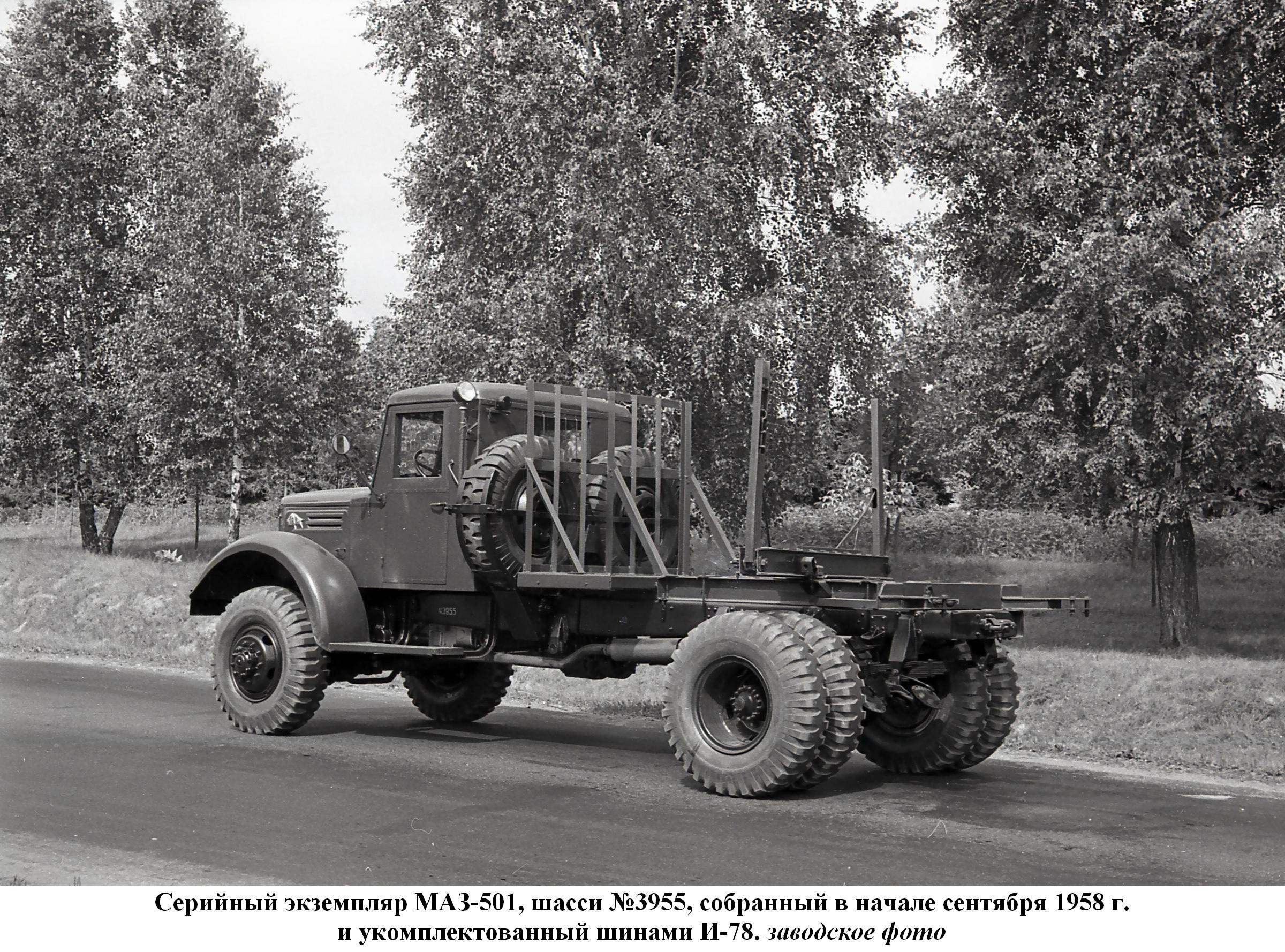

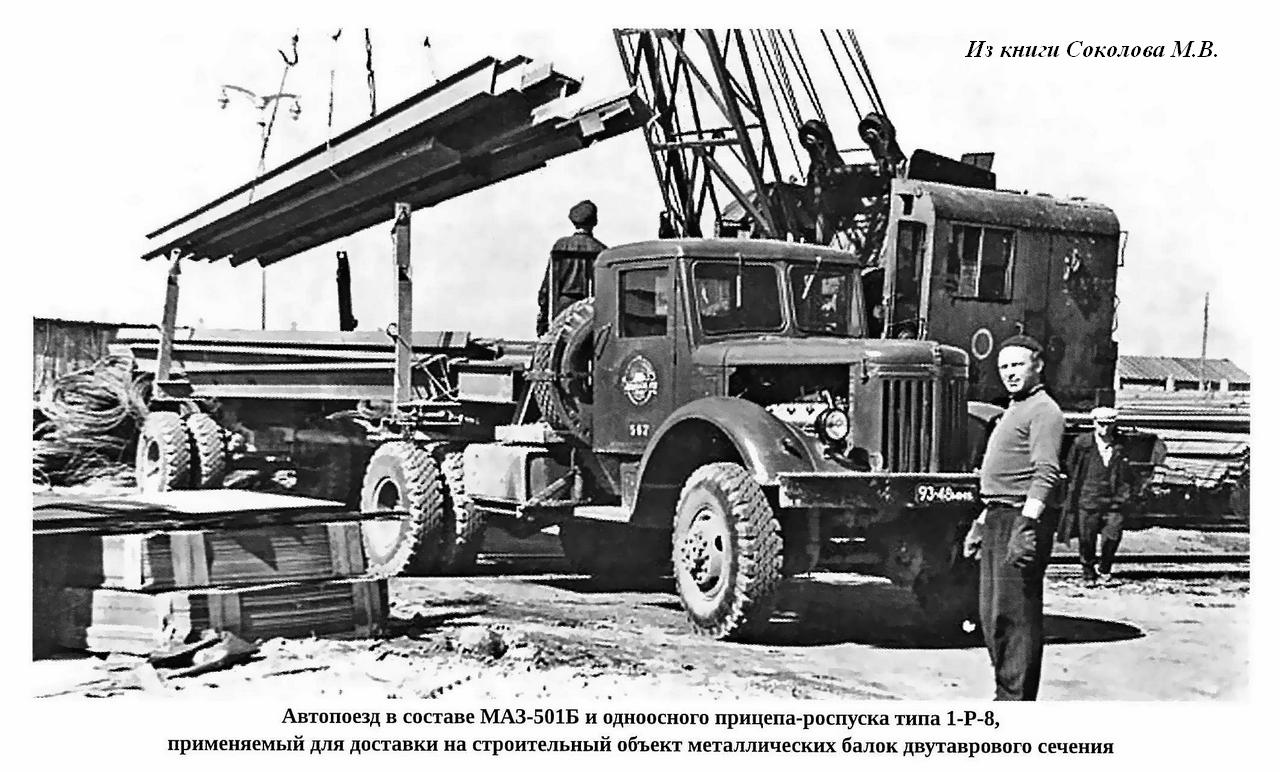

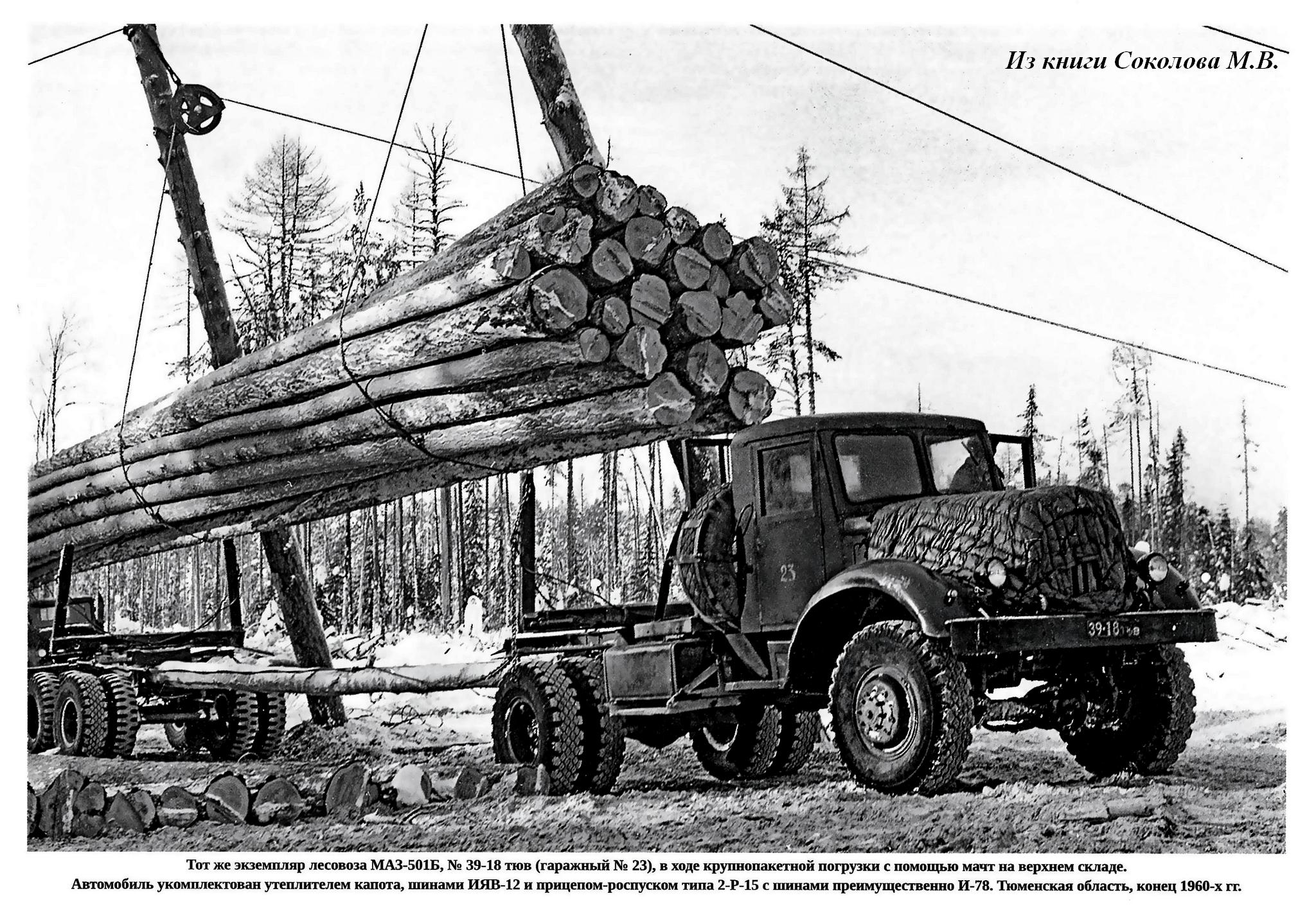

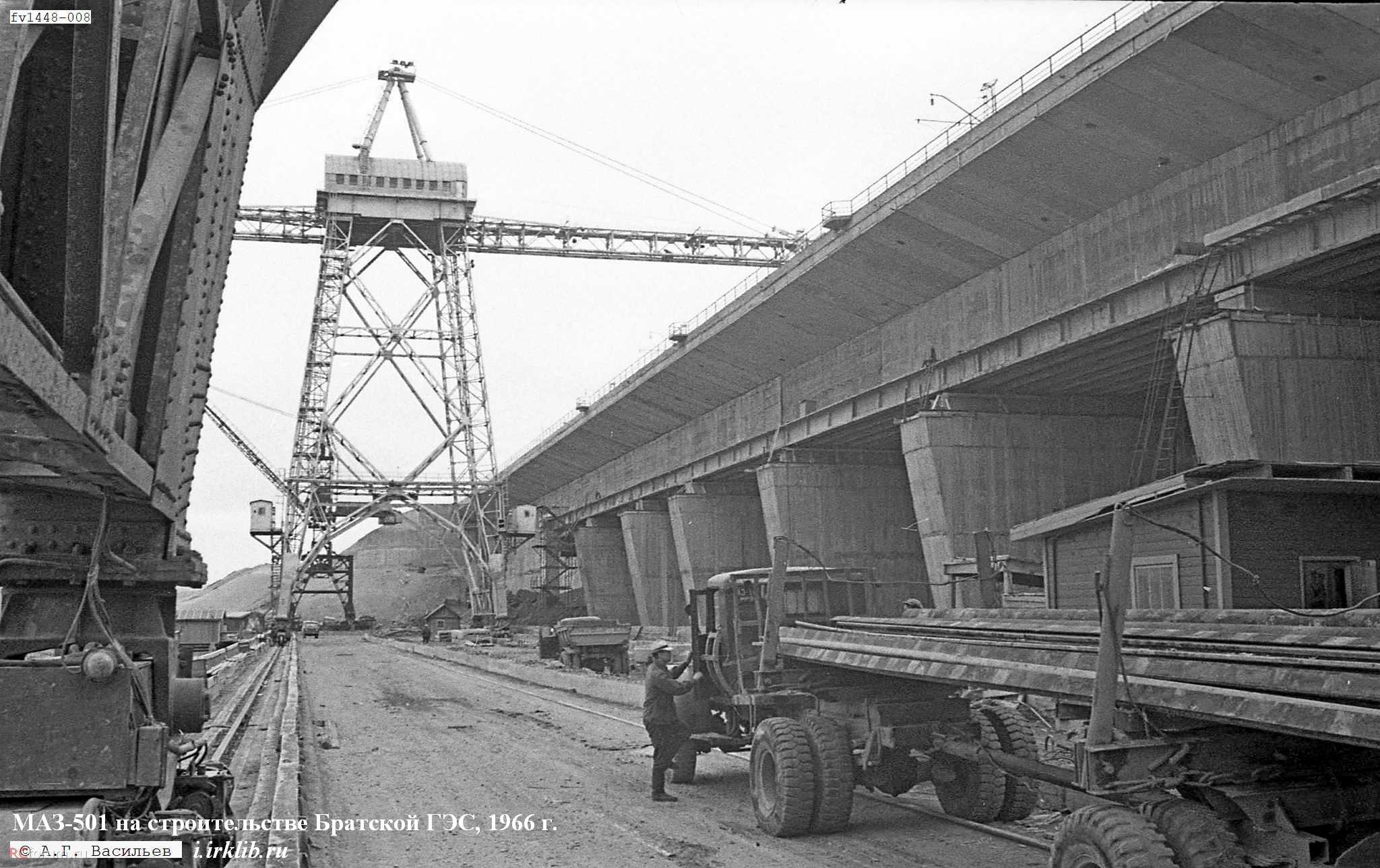

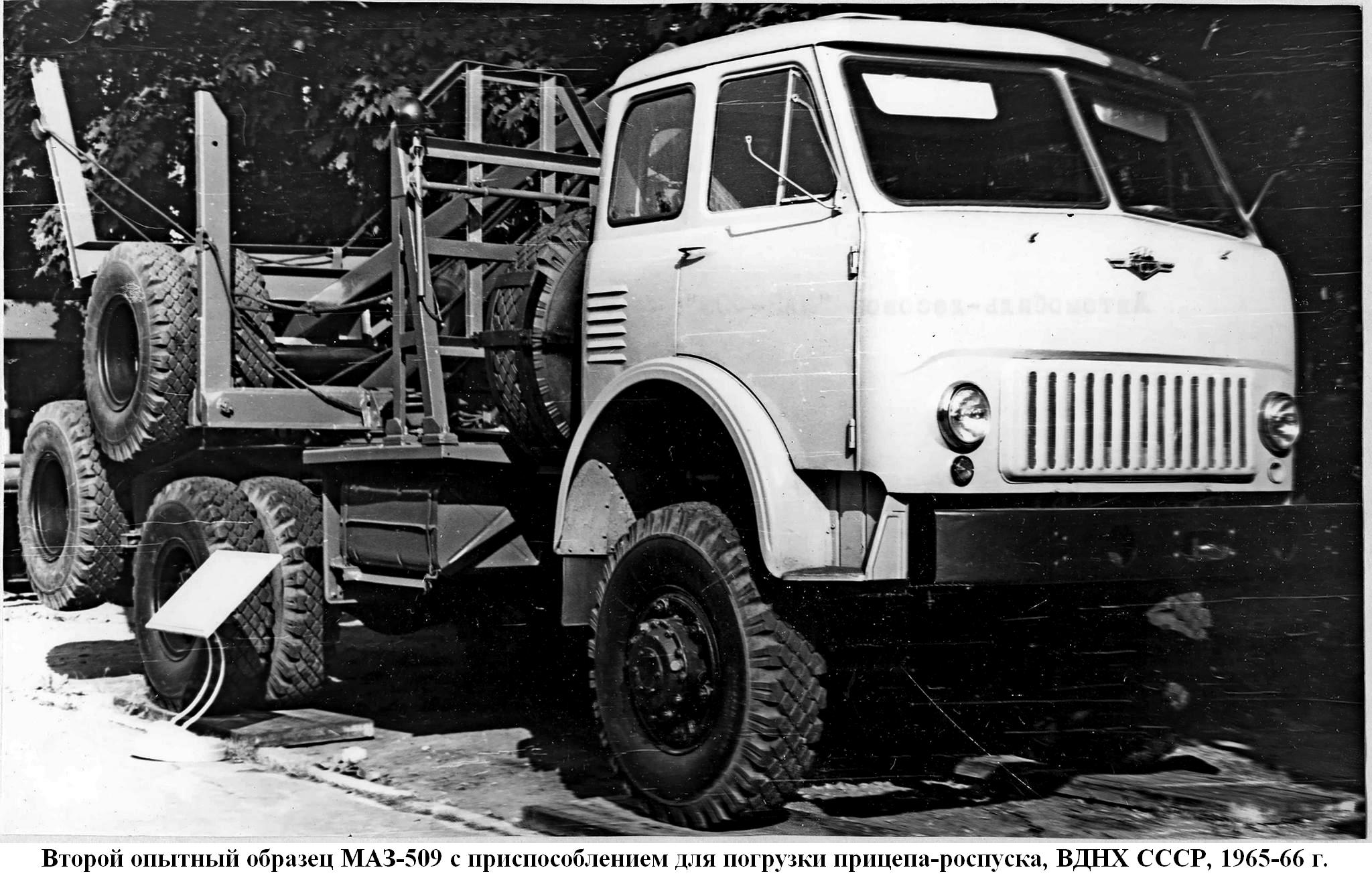

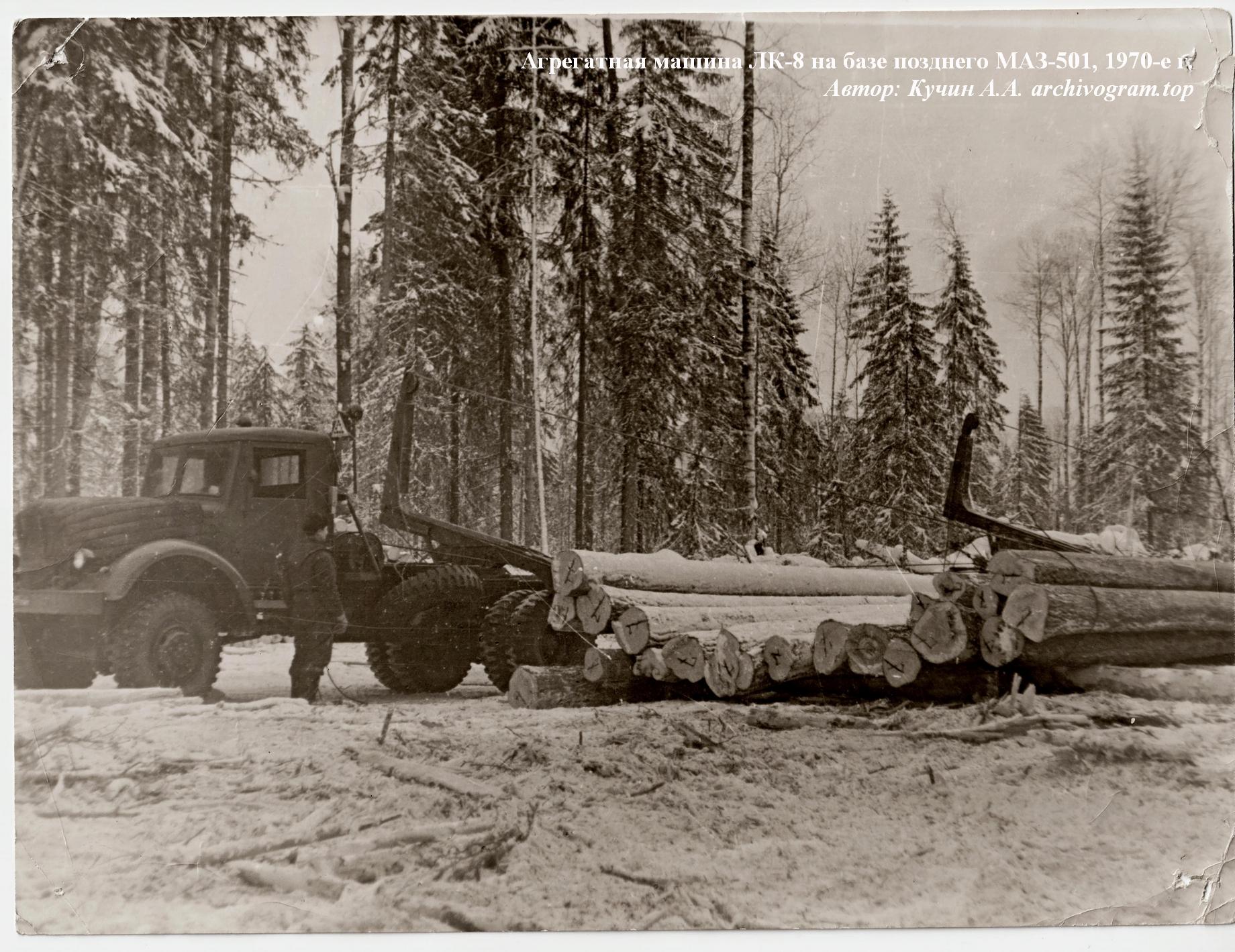

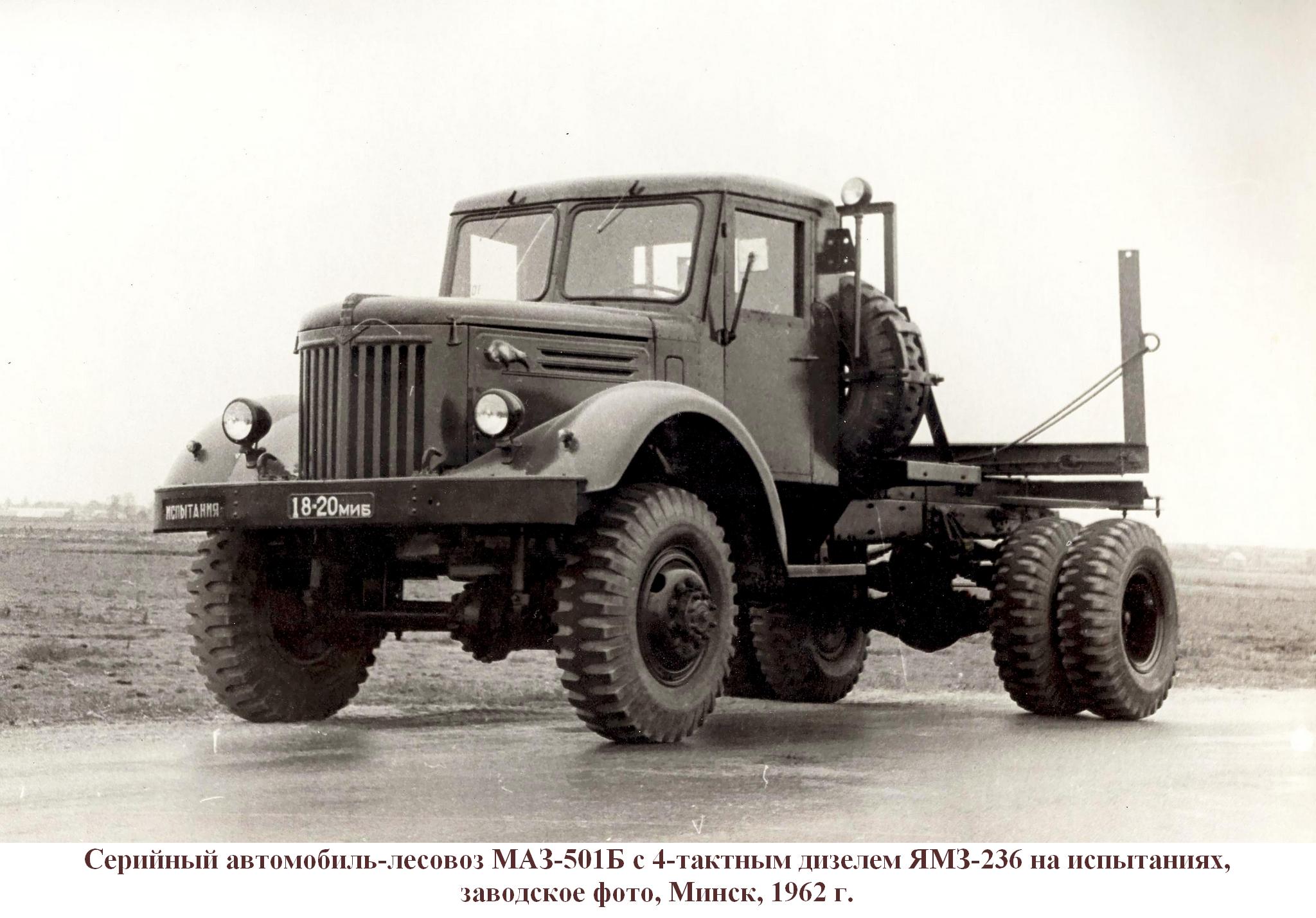

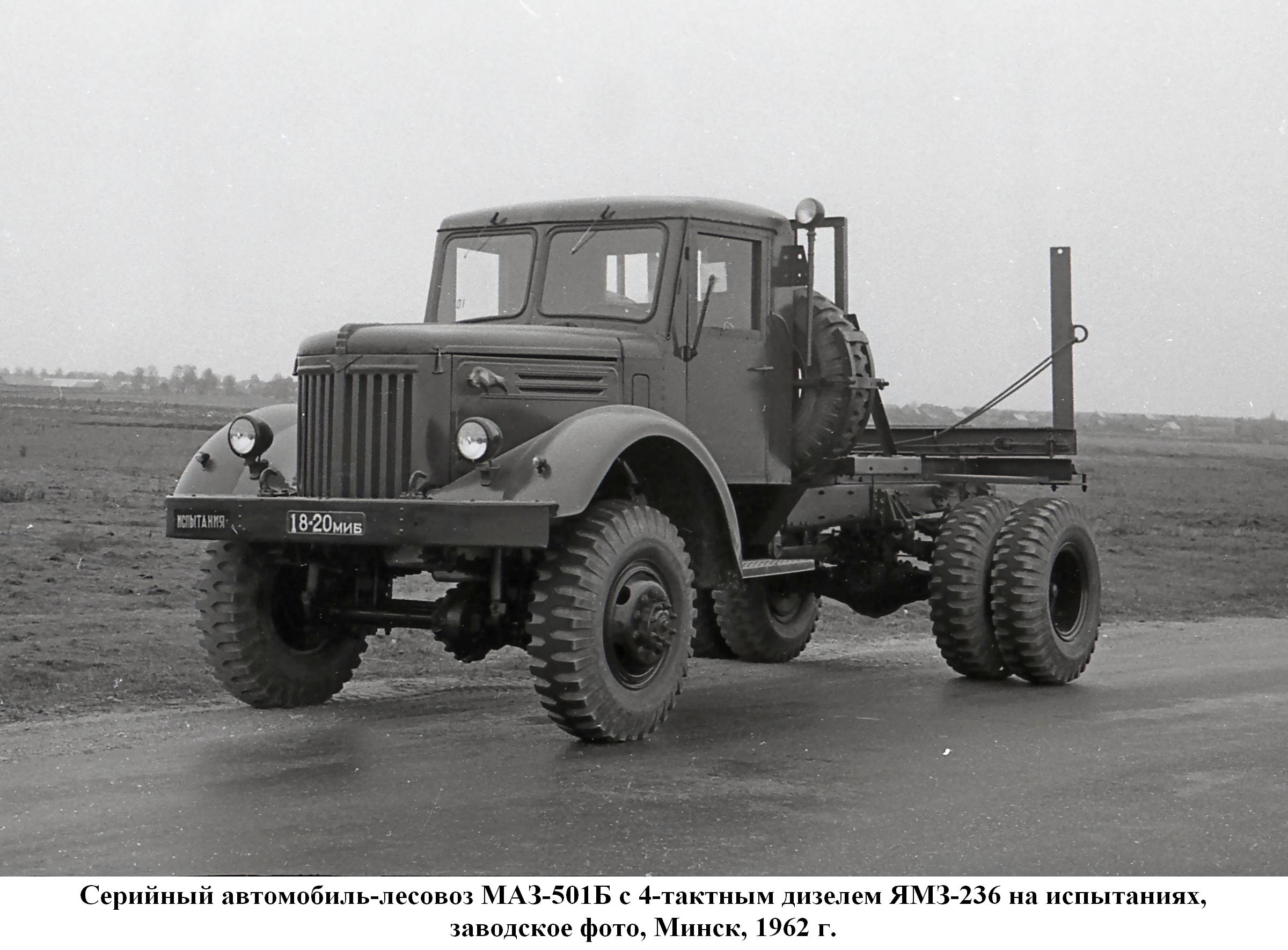

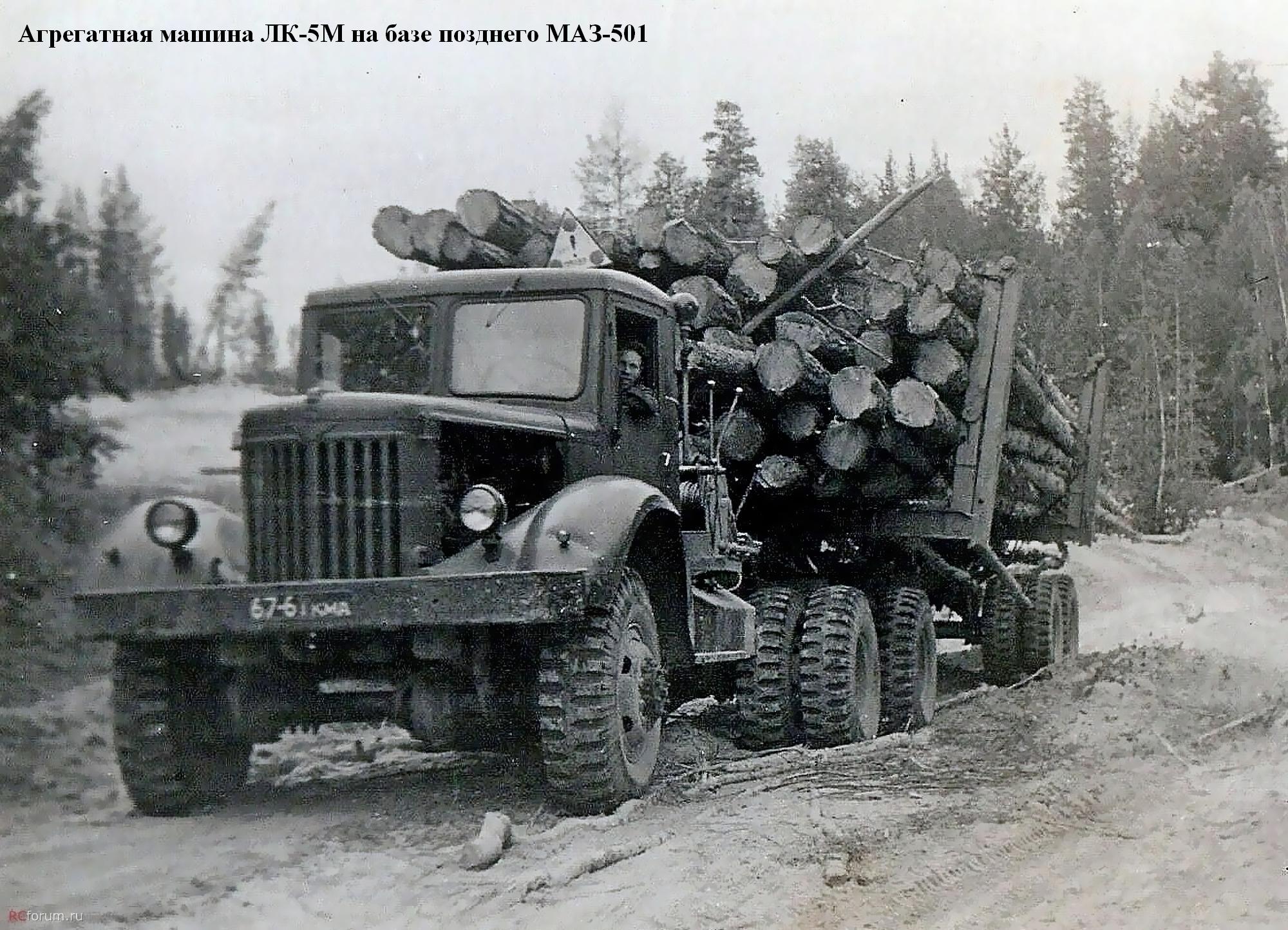

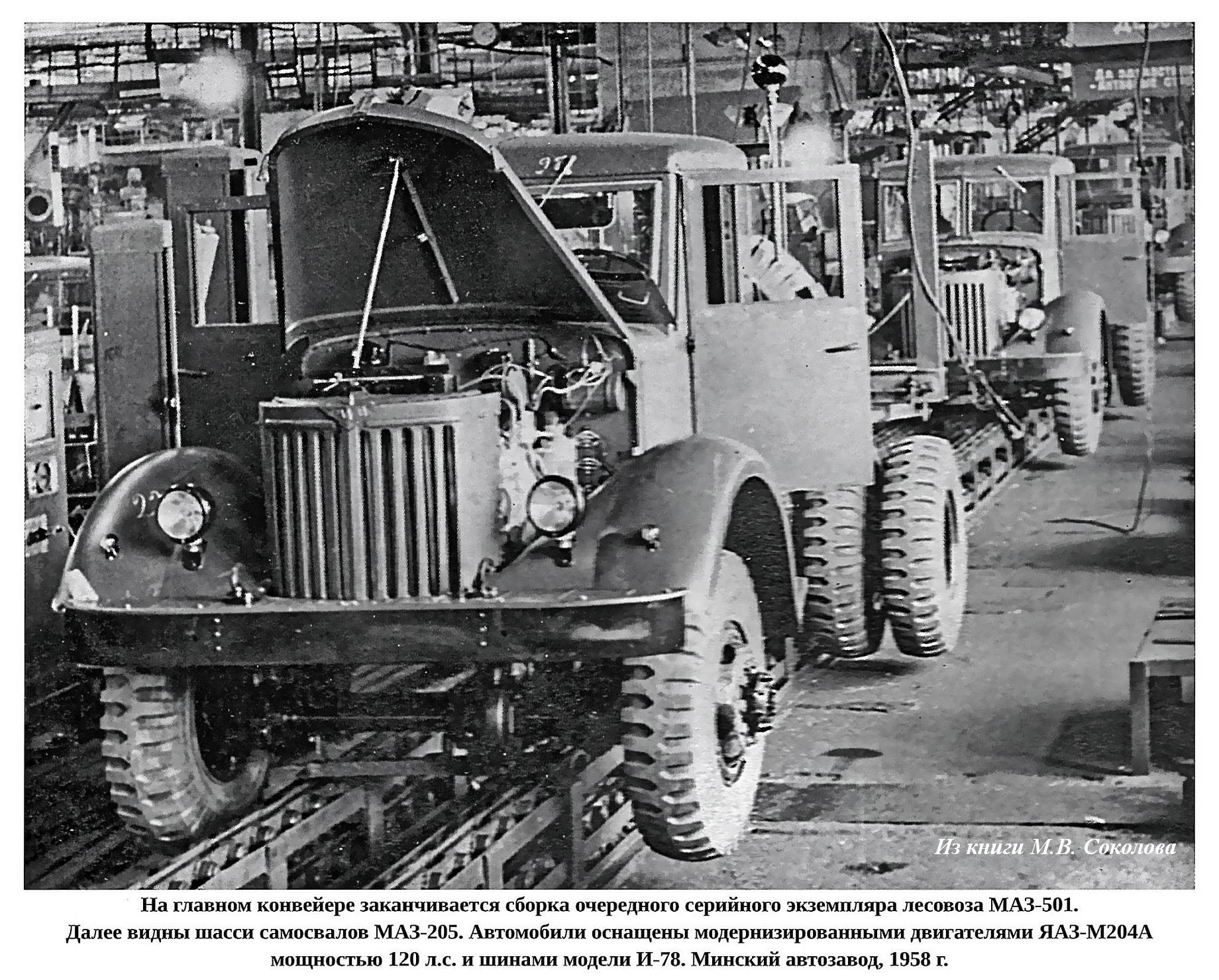

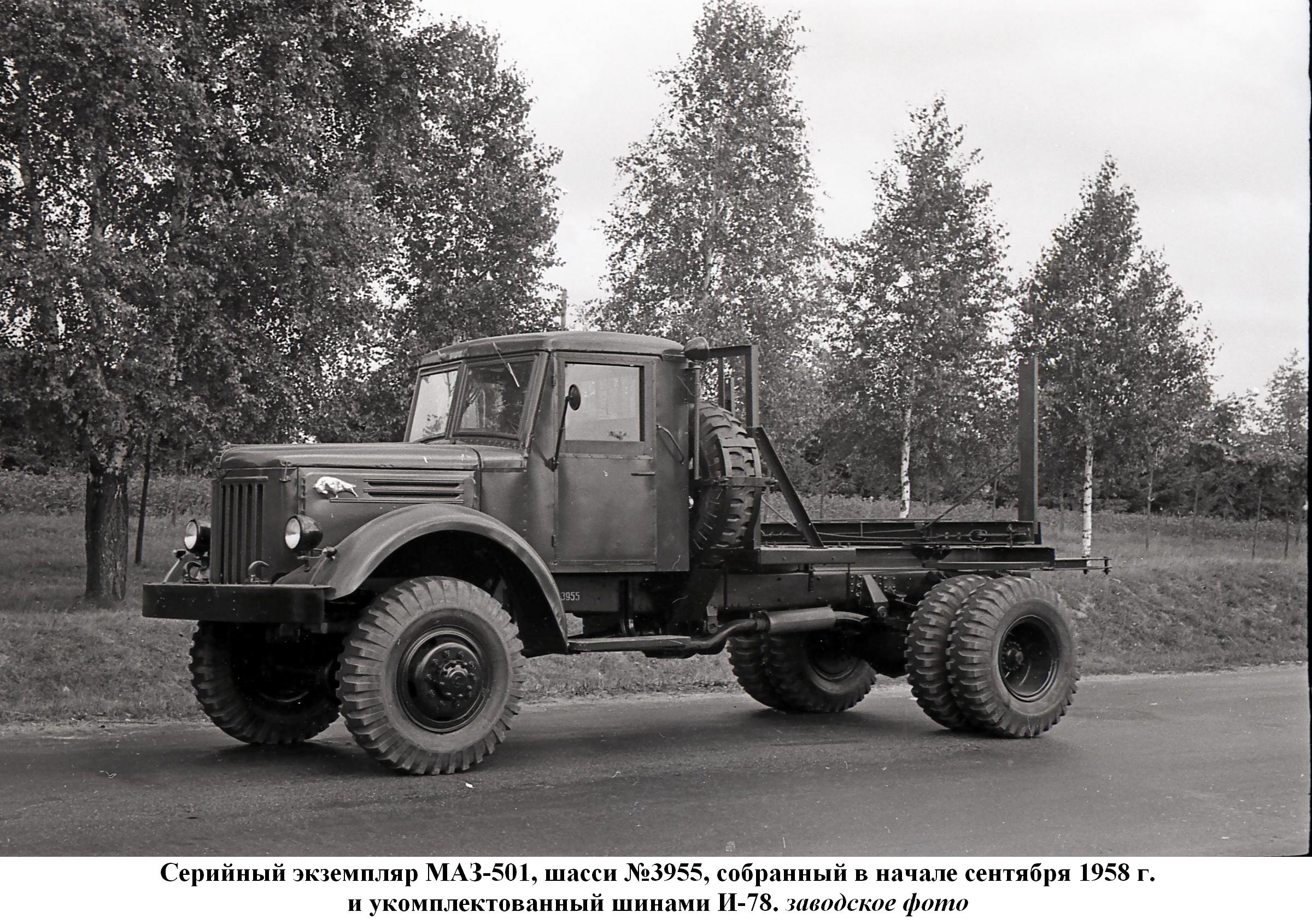

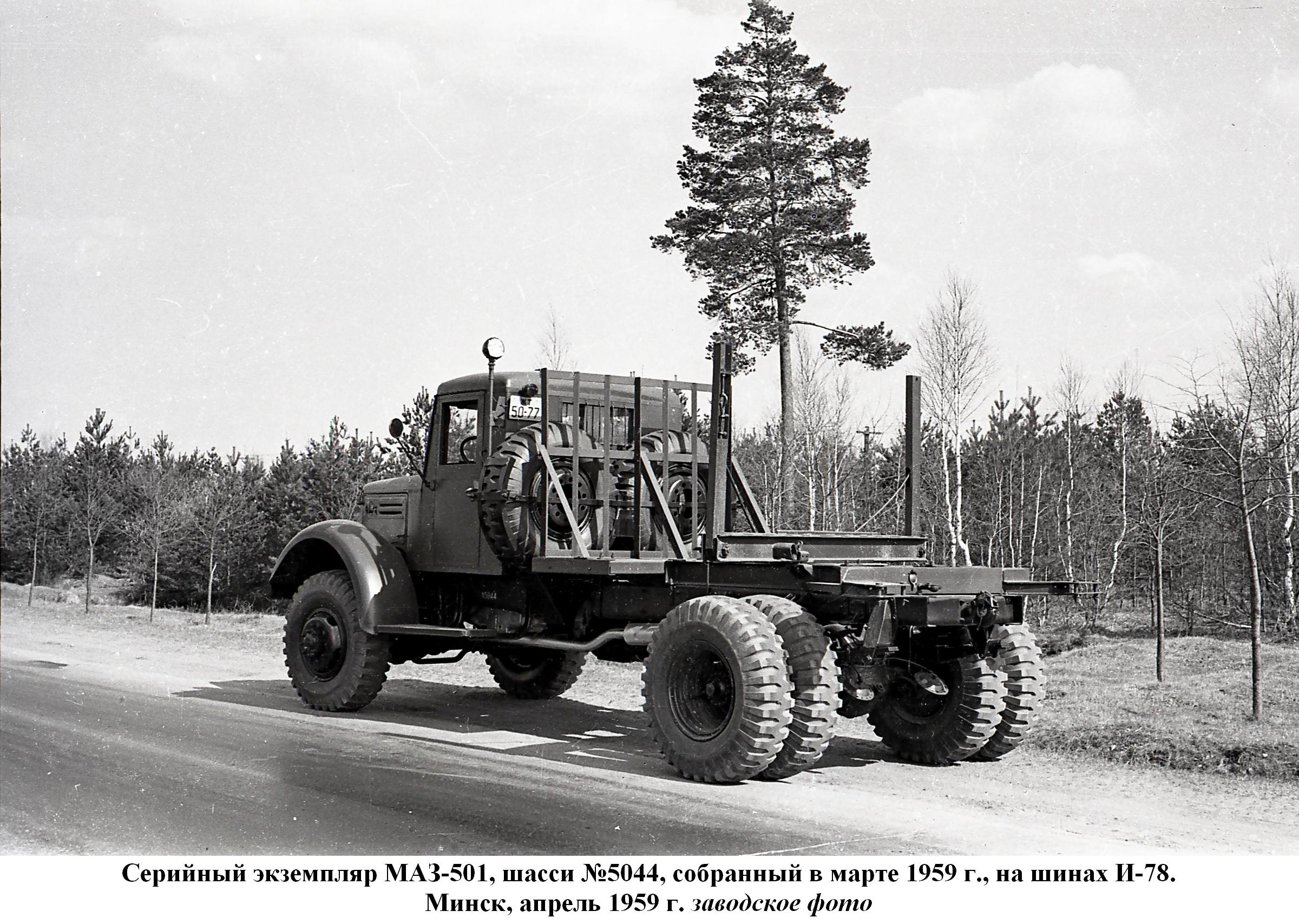

 Изначально на МАЗ-501 ставили двухтактный дизель ЯАЗ-204А объемом 4,65 л и мощностью 110 л.с., но из-за недостатка последнего уже к концу 1950-х (с шасси № 3741) устанавливали 120-сильный вариант ЯАЗ-М204А. С 1962 г. на конвейер встал последний вариант – МАЗ-501Б, отличавшийся новым 4-тактным 6-цилиндровым дизелем ЯМЗ-236 мощностью 180 л.с., позволившим значительно улучшить тяговые свойства и динамику и увеличить максимальную скорость до 60 км/ч. МАЗ-501Б выпускали до 1966 г., пока семейство «200» не уступило место новому МАЗ-500. Всего изготовлено 17198 единиц. Равноценная замена «501-му» появилась далеко не сразу, МАЗ-509 стали появляться к началу 1970-х, а выпуск неудачного предшественника «509П» был крайне мал.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА МАЗ-501

 ОСНОВНЫЕ ДАННЫЕ

Грузоподъемность автопоезда (автомобиля с роспуском) в т   15;
в том числе вес груза, приходящегося на коник автомобиля, в т 5;
Общий вес автомобиля в кг 7575;
Общий вес автомобиля с грузом в кг 12800;
Распределение веса в кг: без груза на переднюю ось 4000, на заднюю ось 3575,
 с грузом: на переднюю ось 4450, на заднюю ось  8350;

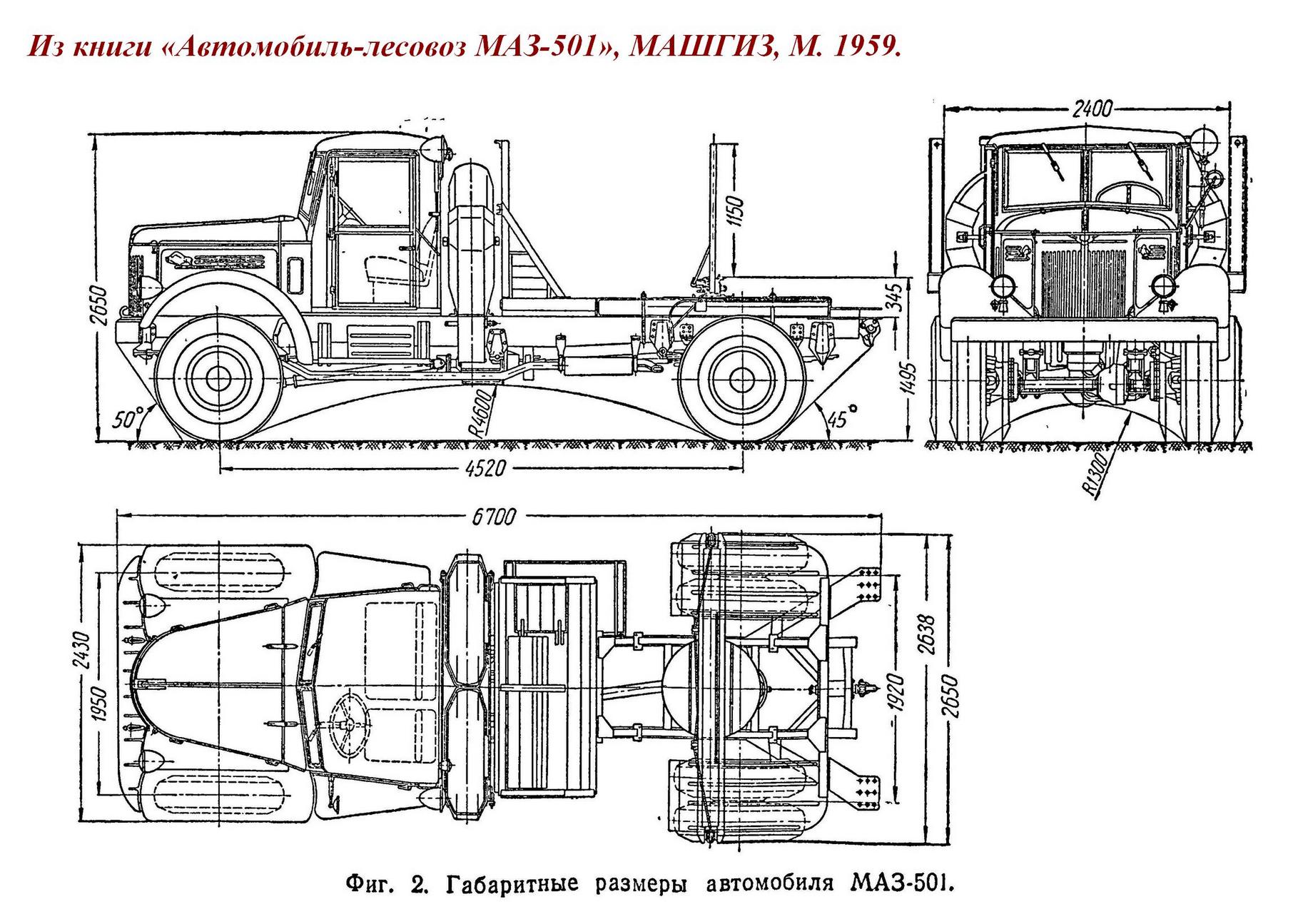

Габаритные размеры в мм: длина 6700, ширина 2650, высота (без нагрузки)  2650;
База (расстояние между осями) в мм 4520;
Колея передних колес (по грунту) в мм  1950;
Колея задних колес (между серединами сдвоенных колес) в мм 1920;
Наименьшее расстояние от поверхности дороги до нижней точки автомобиля с полной нагрузкой в мм (не менее): под картером переднего моста.300, под картером заднего моста 290;
Наибольший радиус поворота в обе стороны в м: по колее наружного колеса 11, по крылу 11,6;
Углы свеса (выезда) с полной нагрузкой в град.: передний 50, задний  45;

ДВИГАТЕЛЬ
Тип: С воспламенением от сжатия, 2-тактный, с непосредственным впрыском и прямоточной продувкой
Модель ЯАЗ-204А, число цилиндров 4, диаметр цилиндра в мм 108, ход поршня в мм 127;
Рабочий объем цилиндров в л 4,65;
Степень сжатия (номинальная)  16;

Номинальная мощность при 2000 об/мин. в л. с. 110;
Максимальный крутящий момент при 1200-1400 об/мин в кгм 47;
Рекомендуемое число оборотов коленчатого вала при нагрузке в минуту  1500-2000;
Порядок работы цилиндров 1-3-4-2;
Расположение цилиндров  однорядное, вертикальное, в одном блоке;

СИЛОВАЯ ПЕРЕДАЧА

Сцепление однодисковое, сухое;

Коробка передач: 3-ходовая, с пятой повышающей передачей, синхронизаторы на второй, третьей, четвертой и пятой передачах;

Передаточные числа: 1-ой передачи 6,17, 2-ой » 3,40, 3-ей » 1,79, 4-ой » 1,00, 5-ой » 0,78, З.Х. 6,69;

Раздаточная коробка: 2-ступенчатая, с межосевым несимметричным дифференциалом планетарного типа;

Передаточные числа раздаточной коробки: первой передачи 2,16, второй 1,18

Карданные валы: открытого типа, с игольчатыми подшипниками;
Главная передача переднего моста: центральный редуктор с коническими шестернями и две разнесенные по концам балки колесные передачи с цилиндрическими шестернями;

Общее передаточное число переднего моста 9,81;
Передаточное число главной передачи 3,2;
Передаточное число колесной передачи 3,066;
Шарниры полуосей переднего моста.............Равных угловых скоростей, типа «двойной кардан»
Главная передача заднего моста двойная, с коническими и цилиндрическими шестернями
Передаточное число главной передачи заднего моста 9,81;
Дифференциалы переднего и заднего мостов: конические, с четырьмя сателлитами
Полуоси: Разгруженного типа

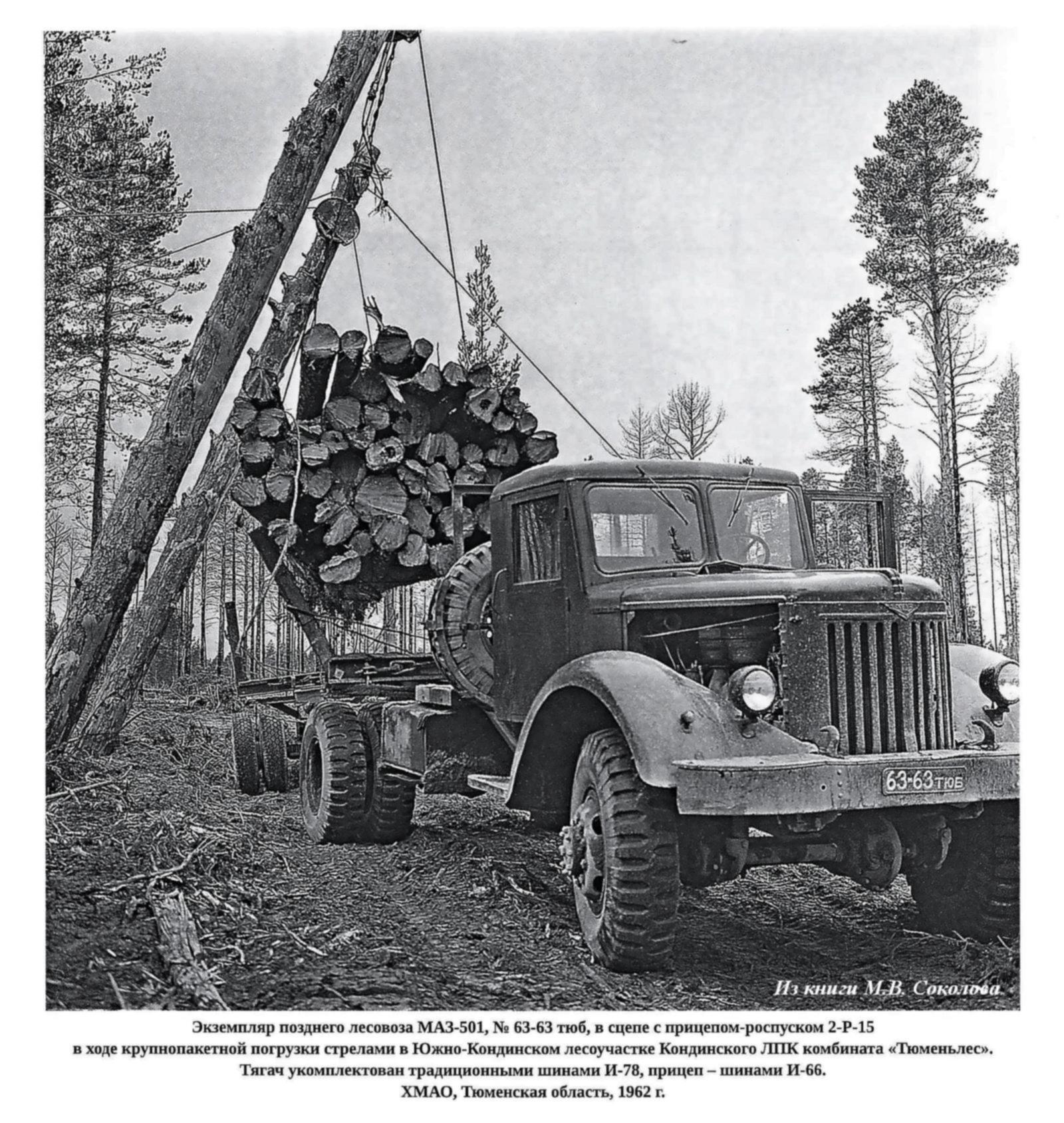

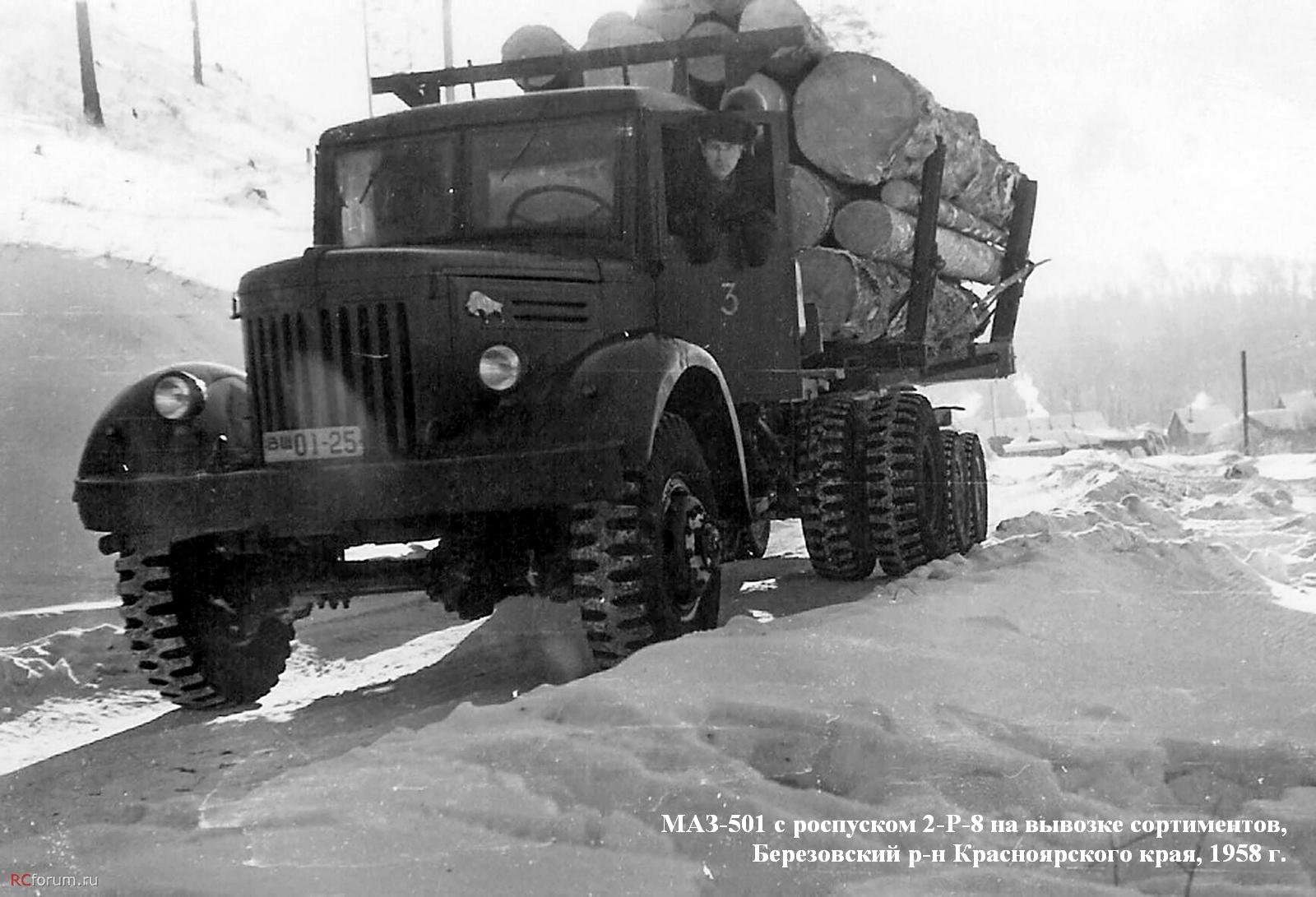

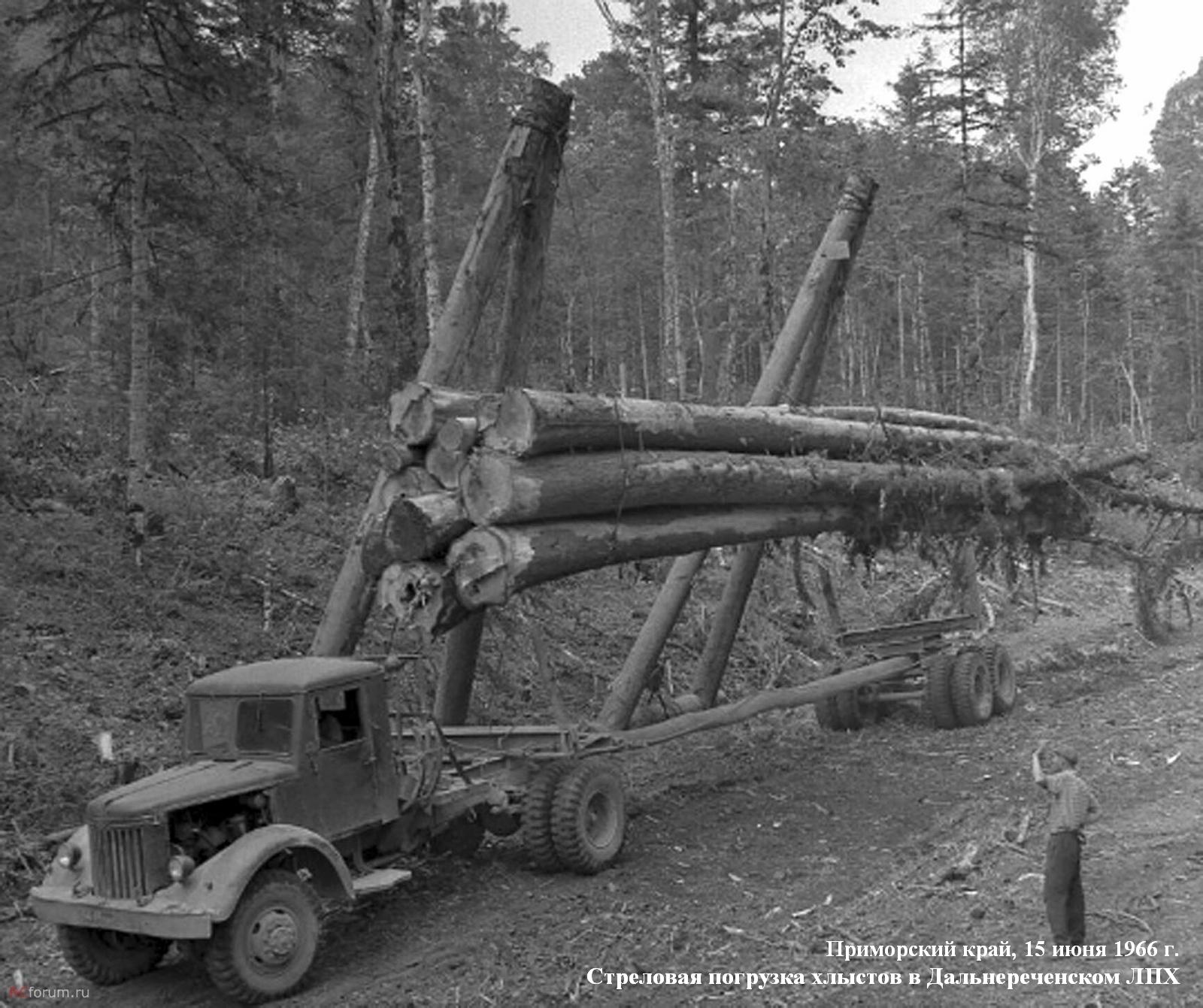

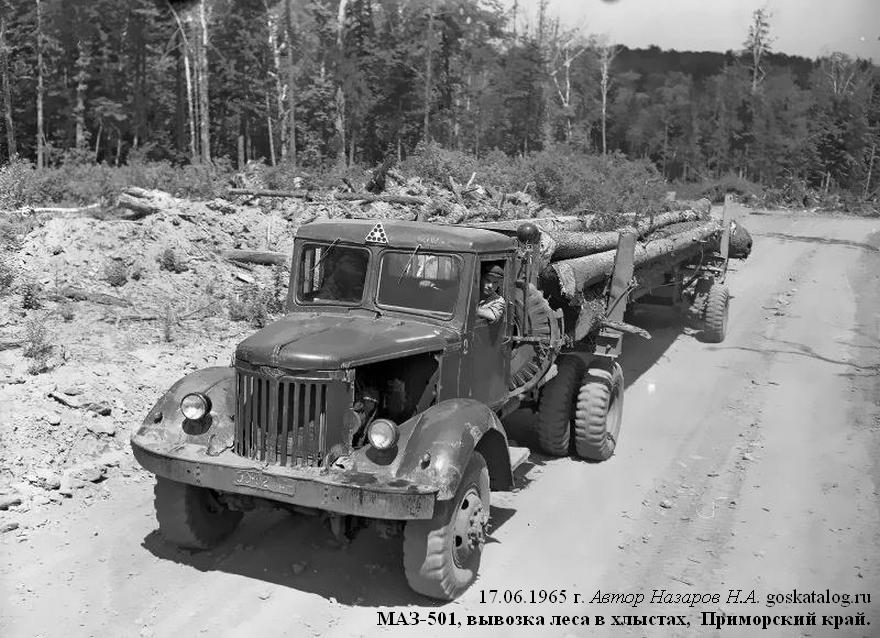

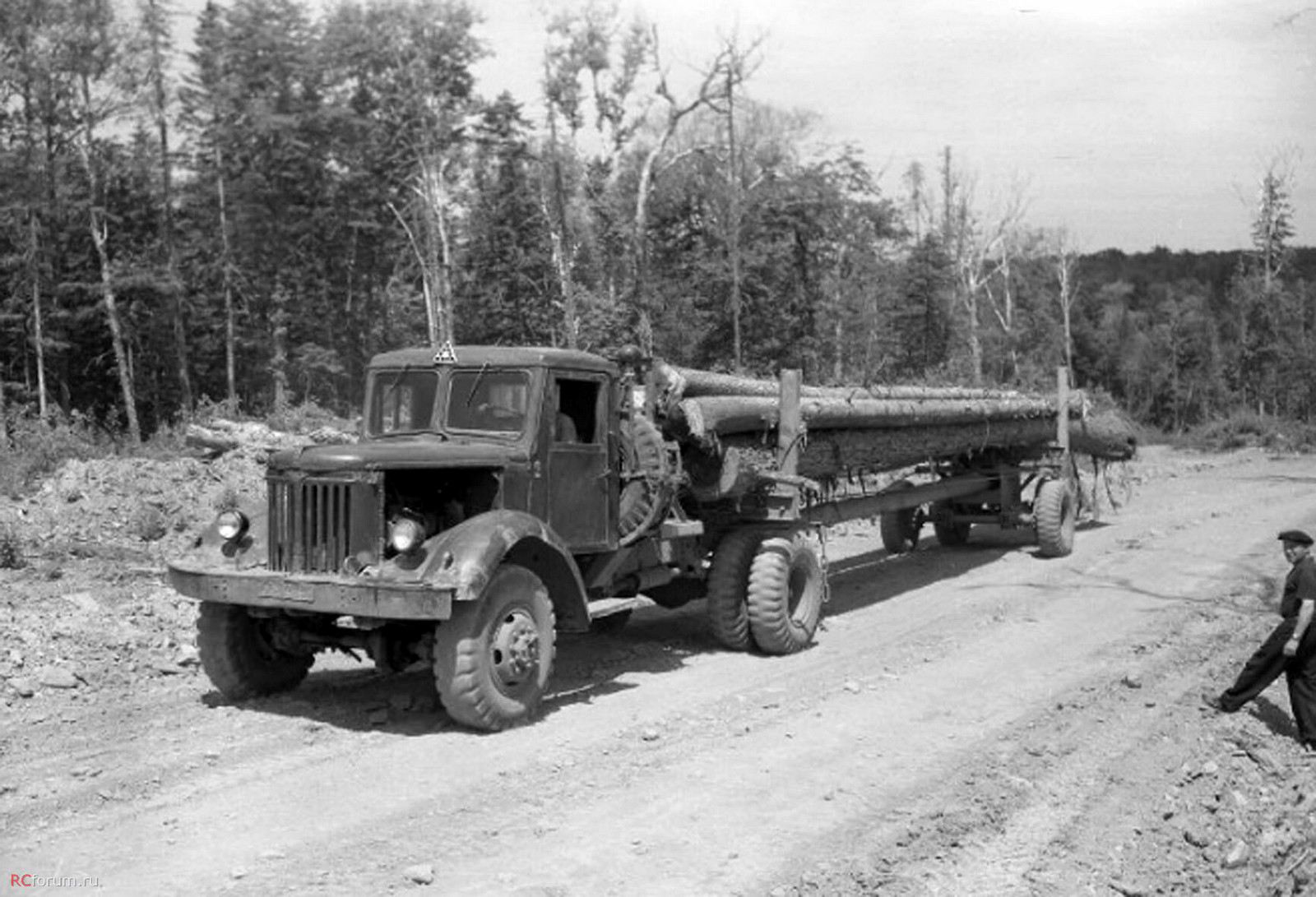

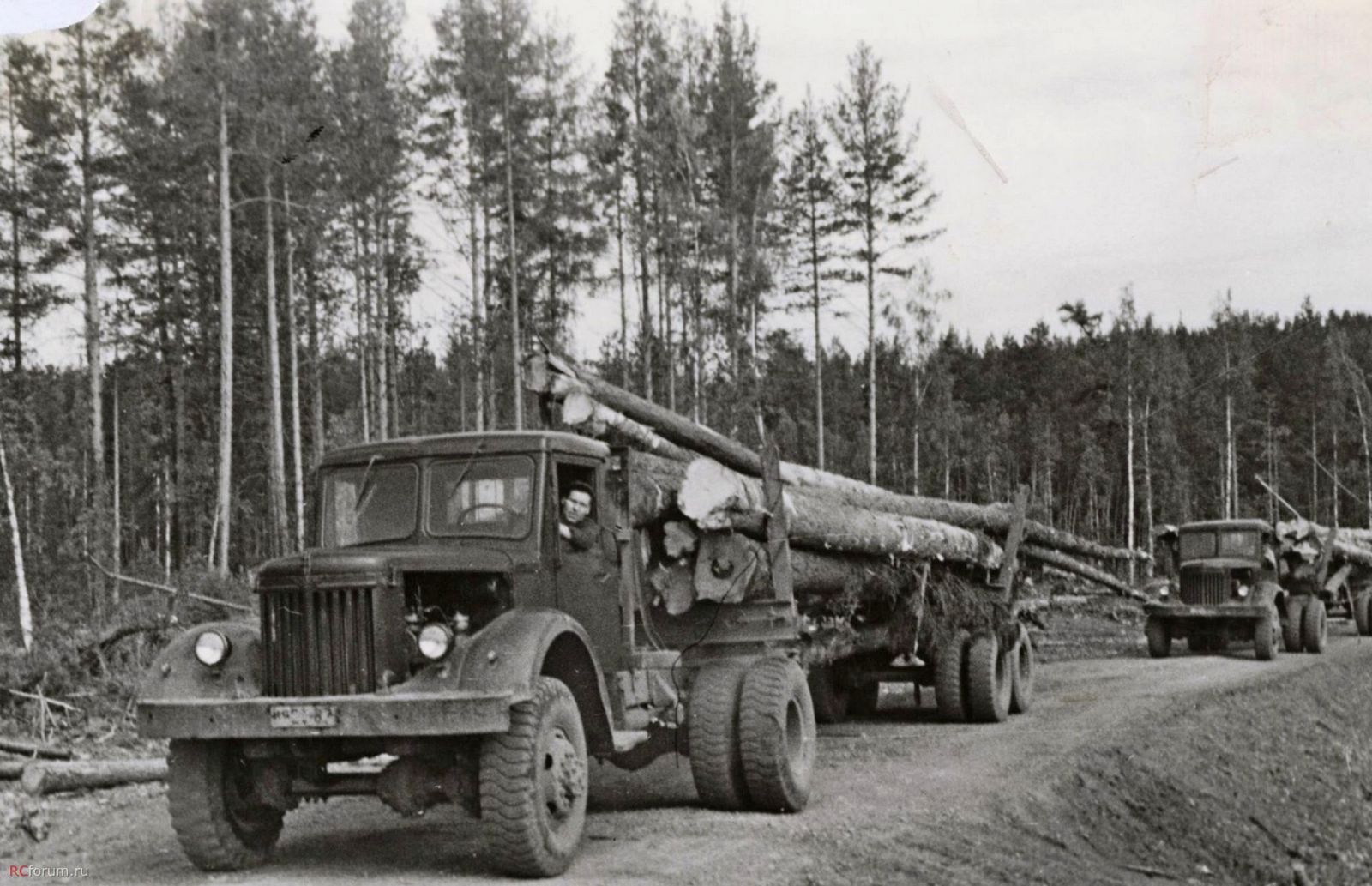

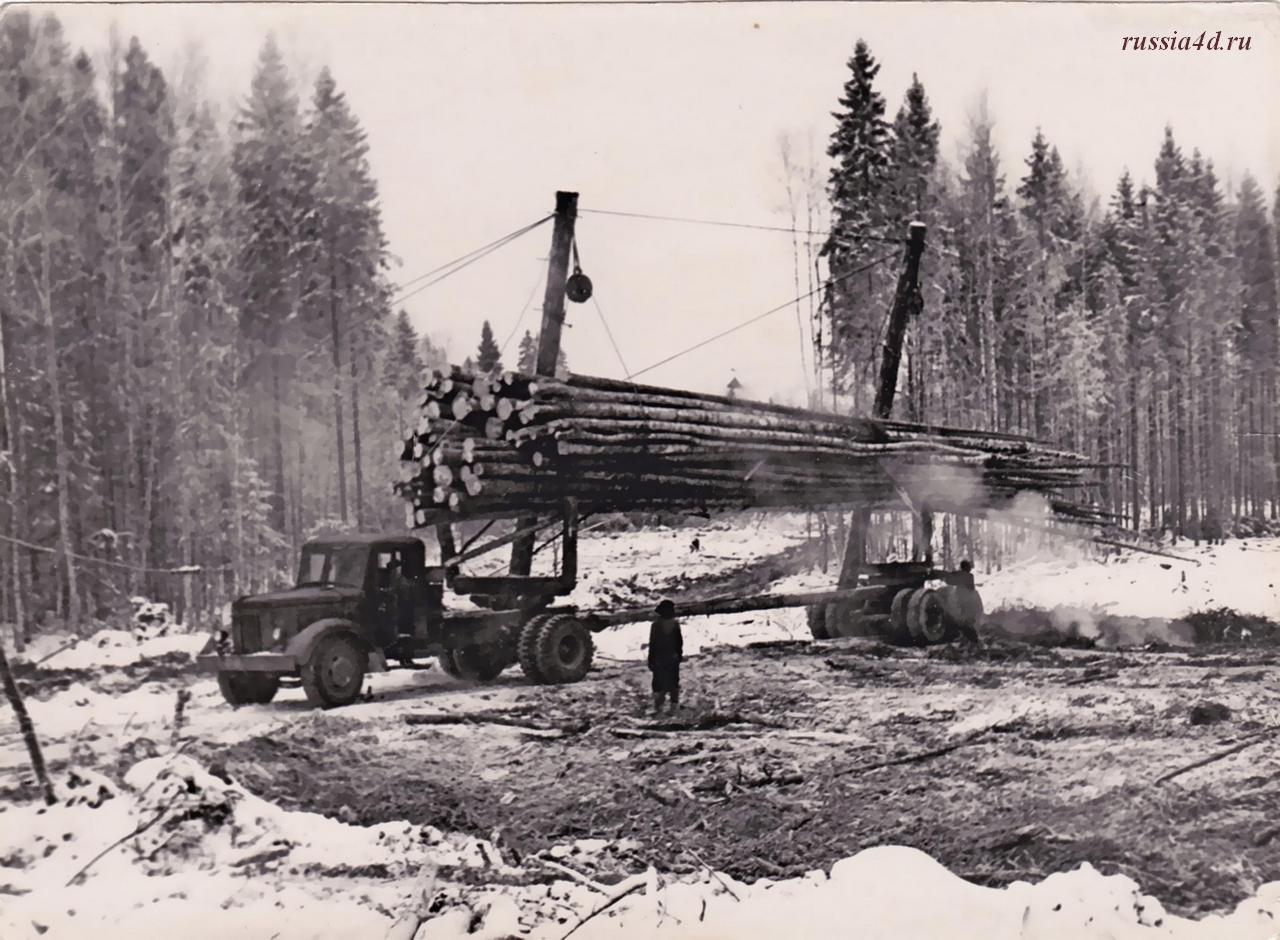

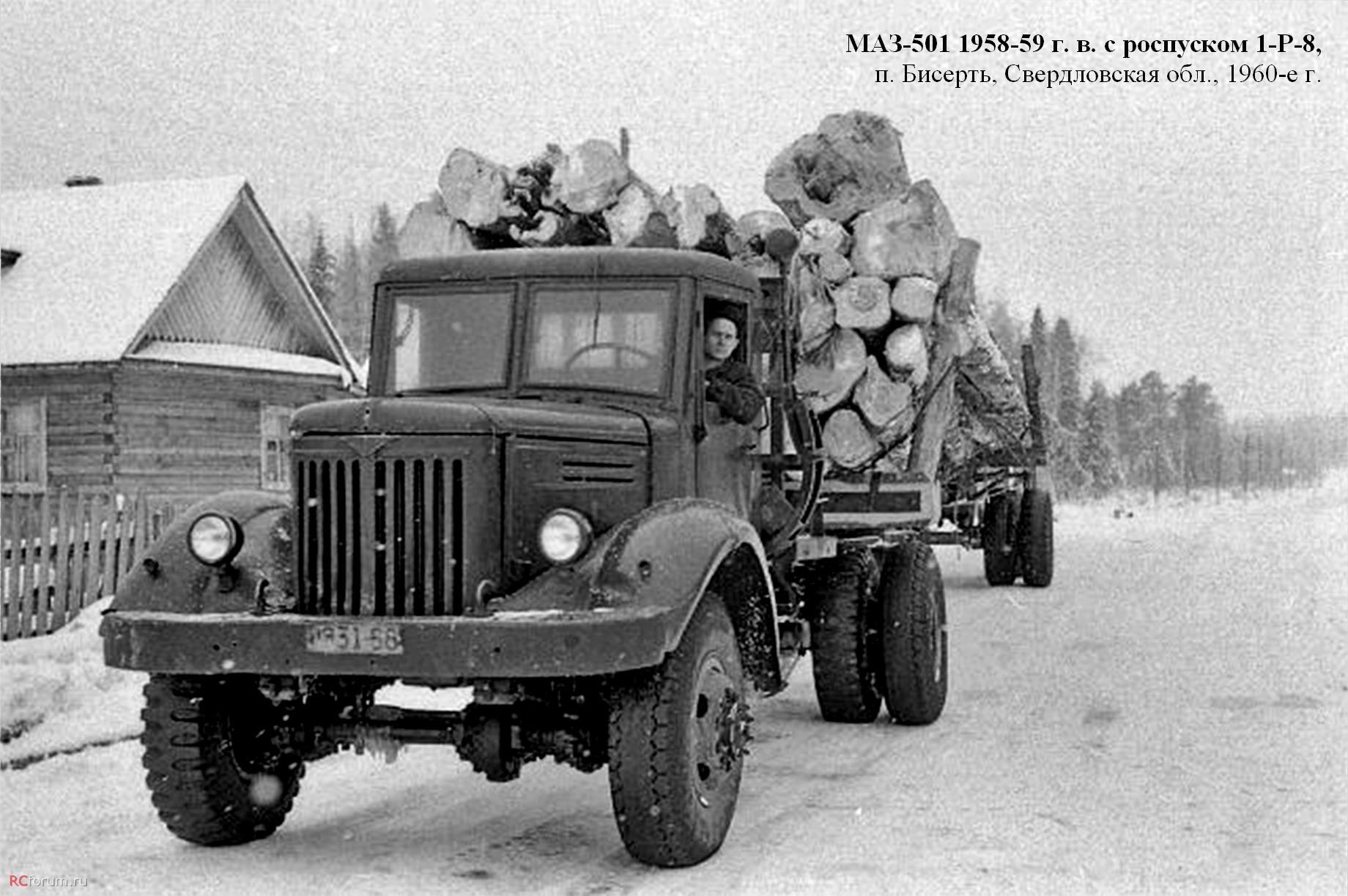

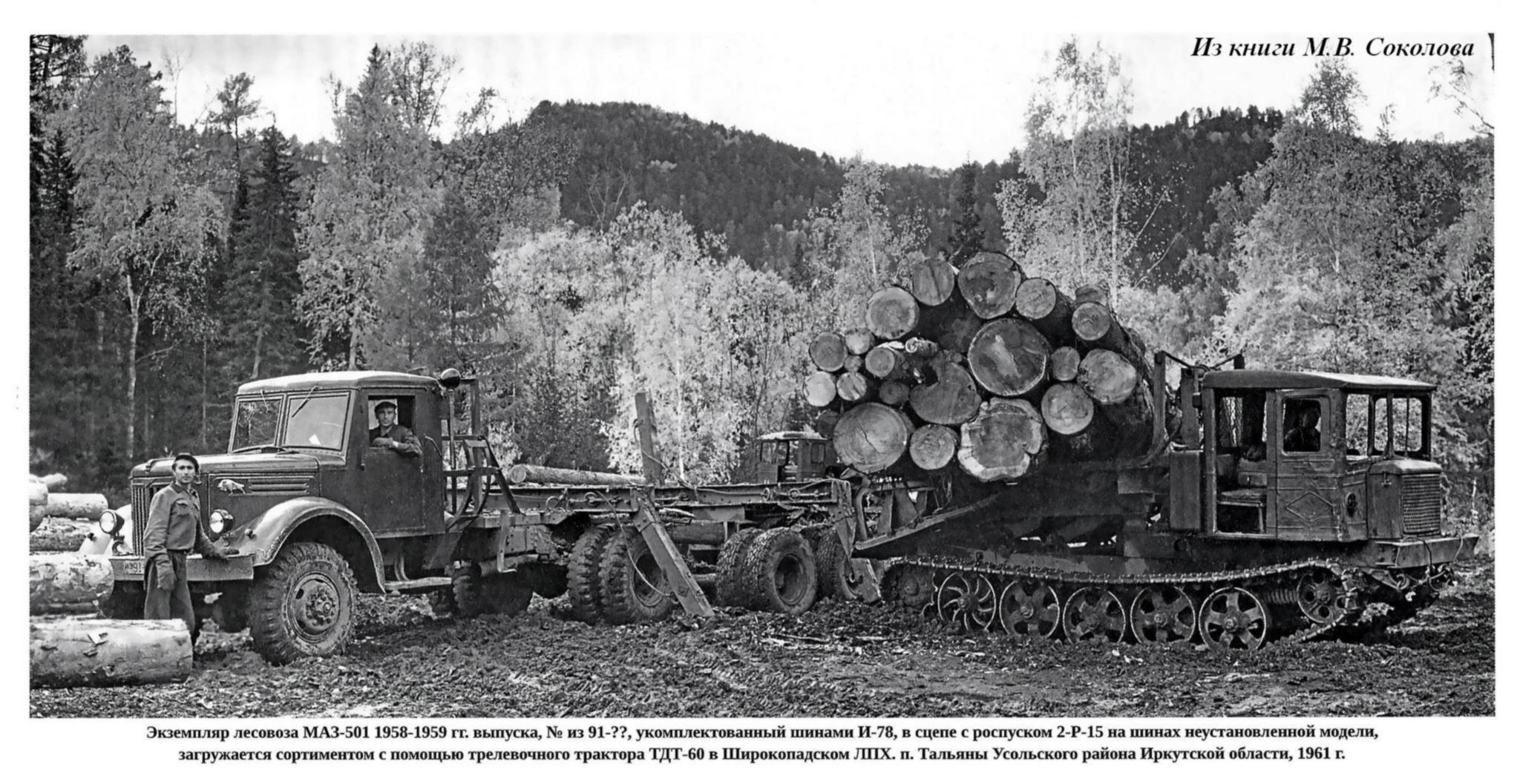

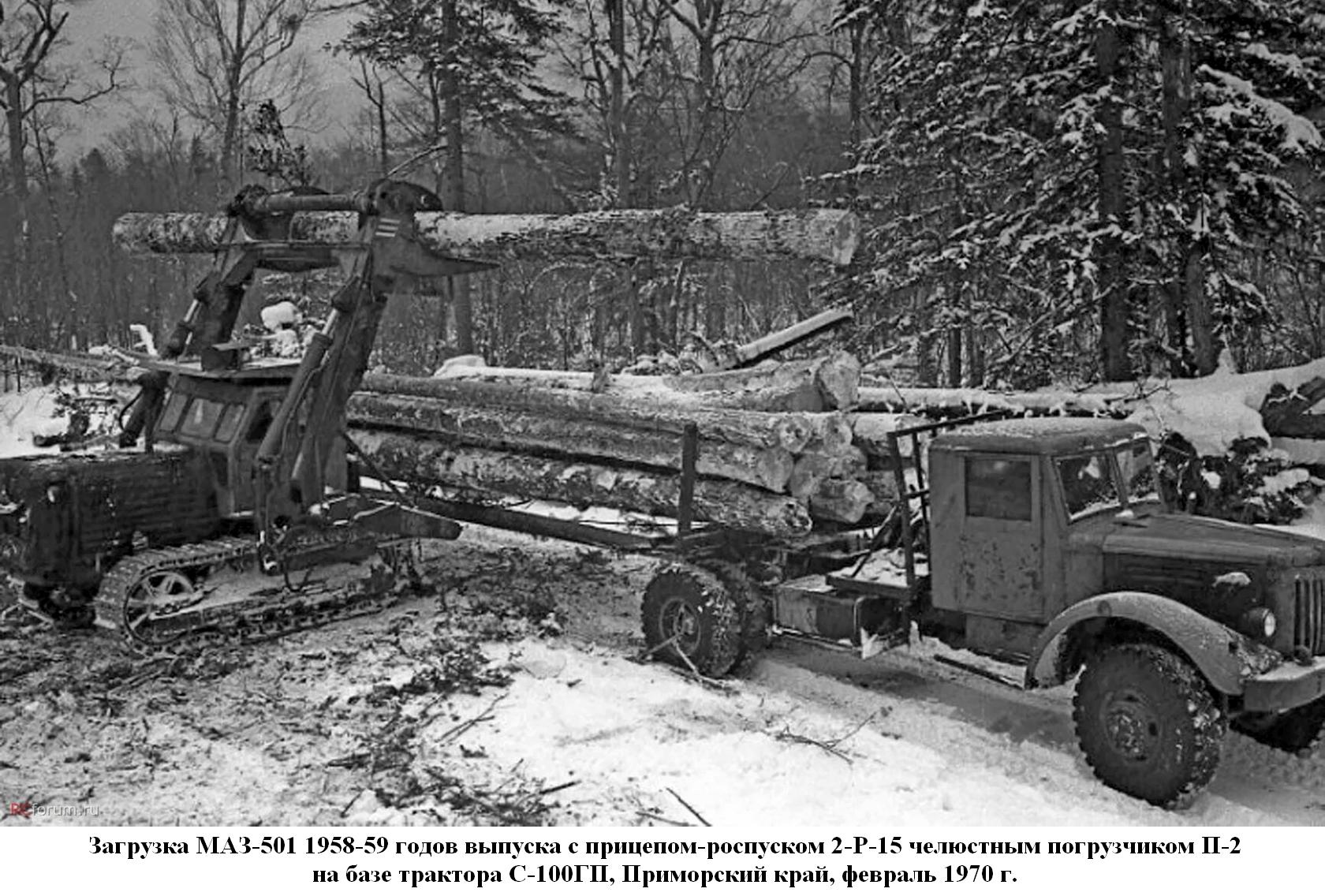

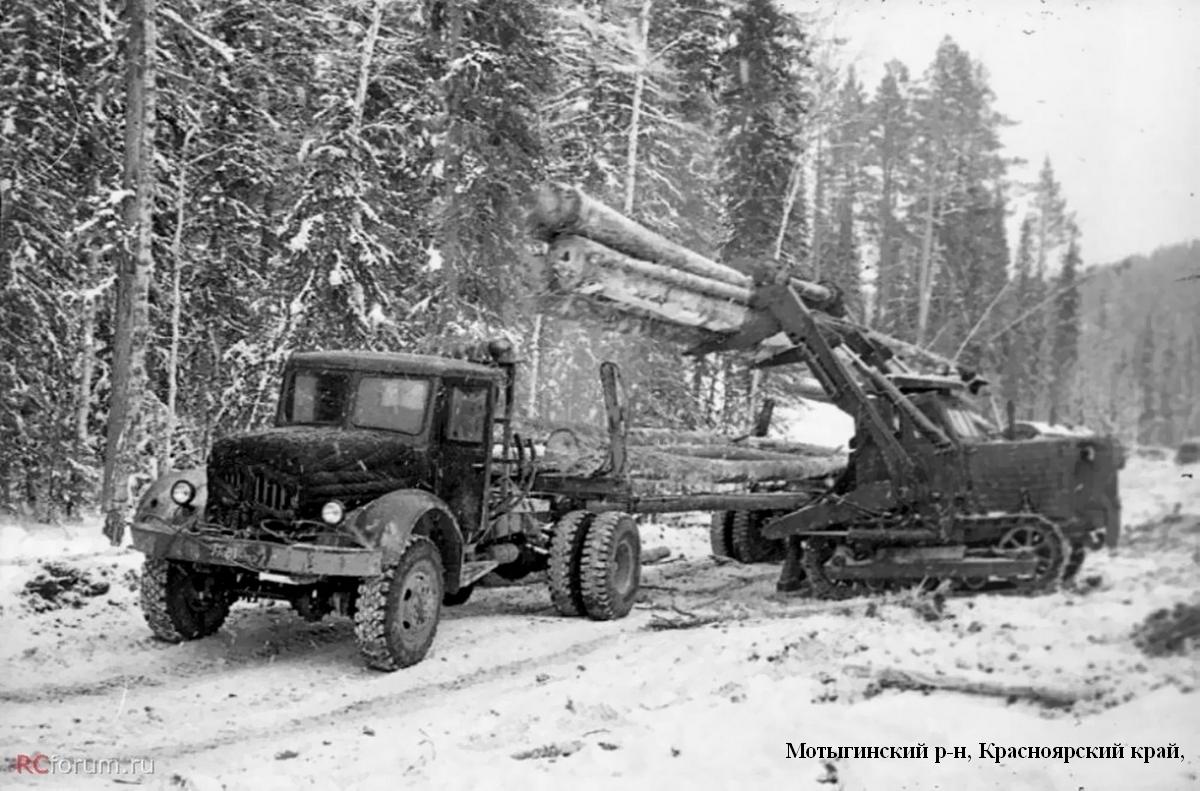

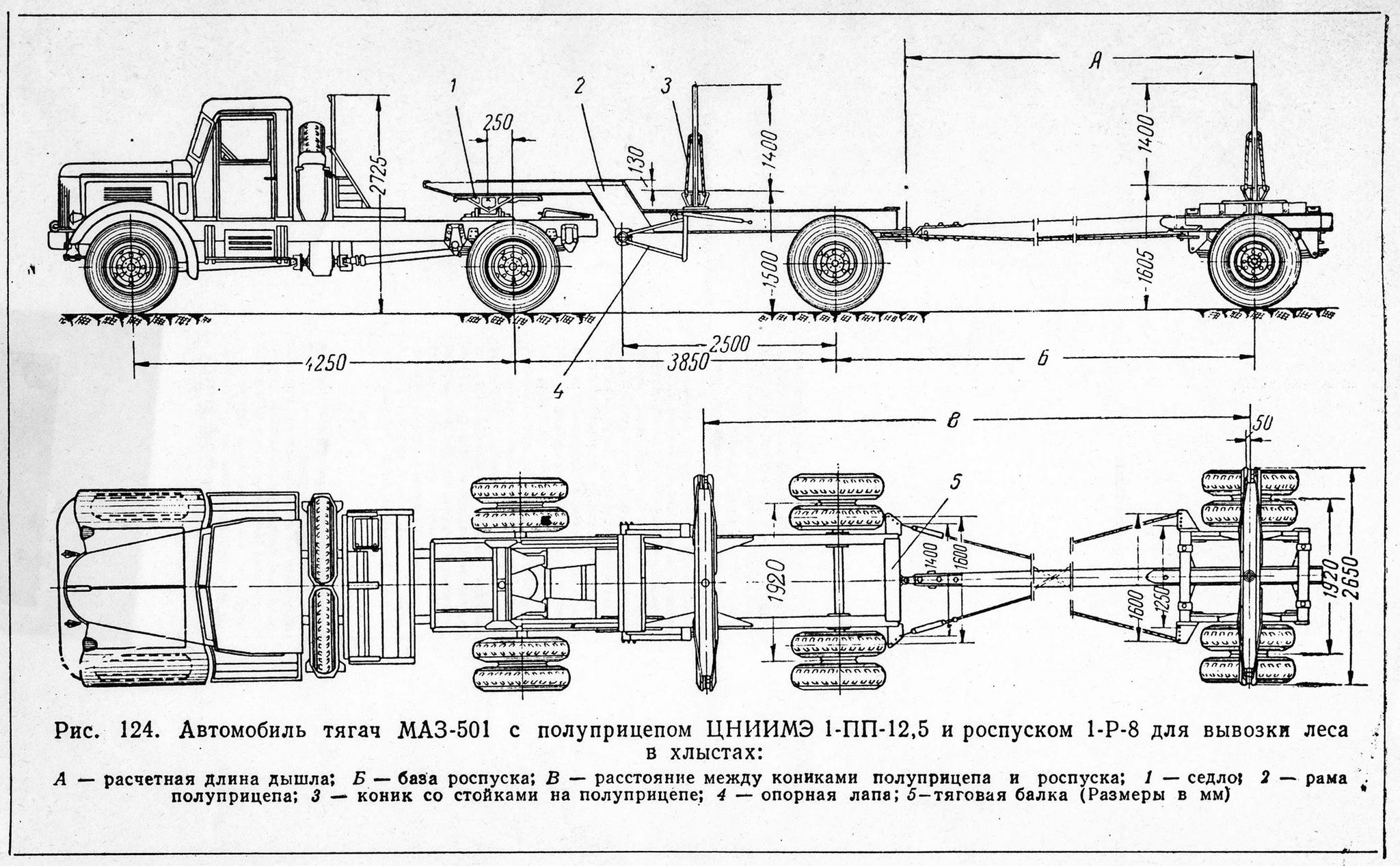

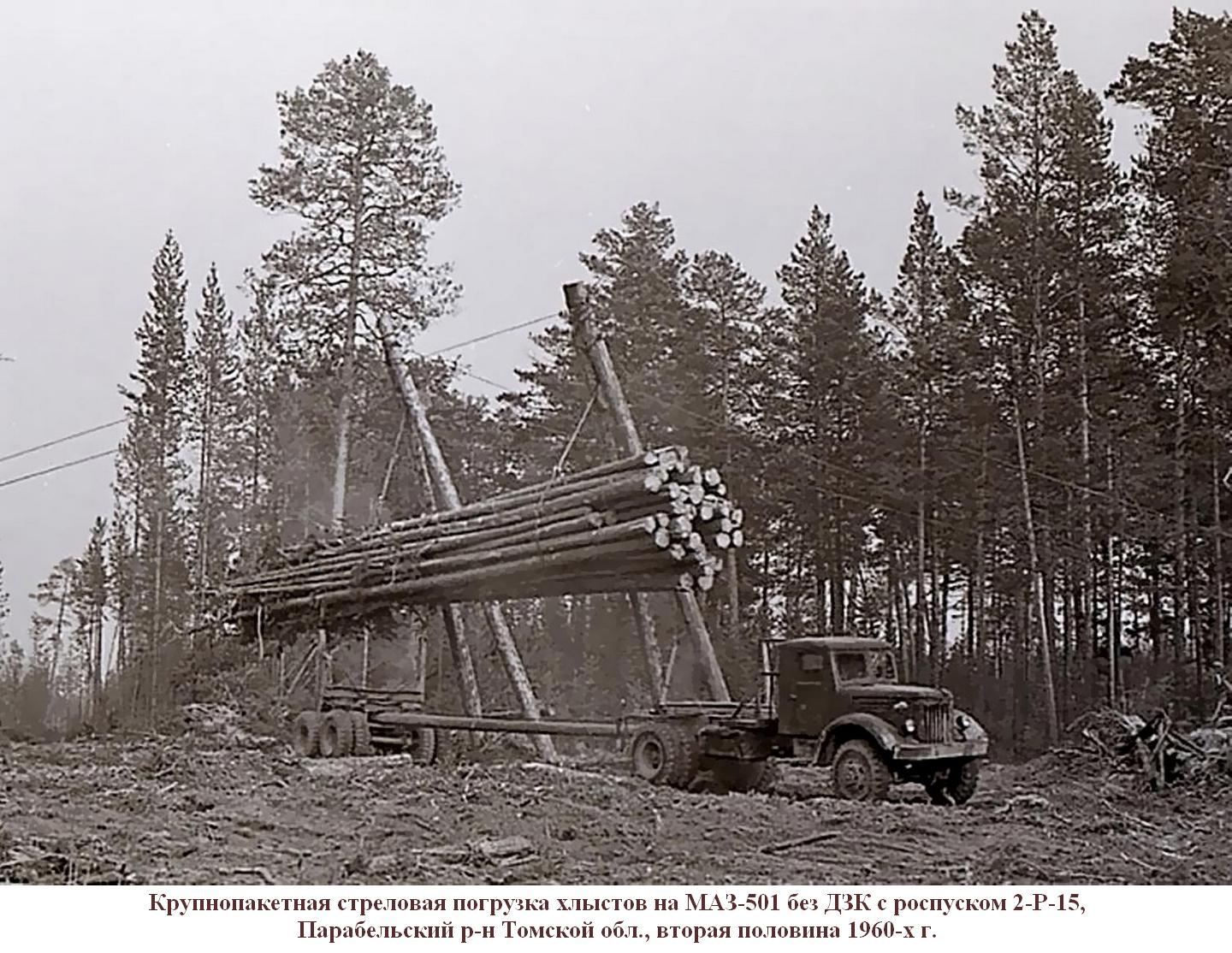

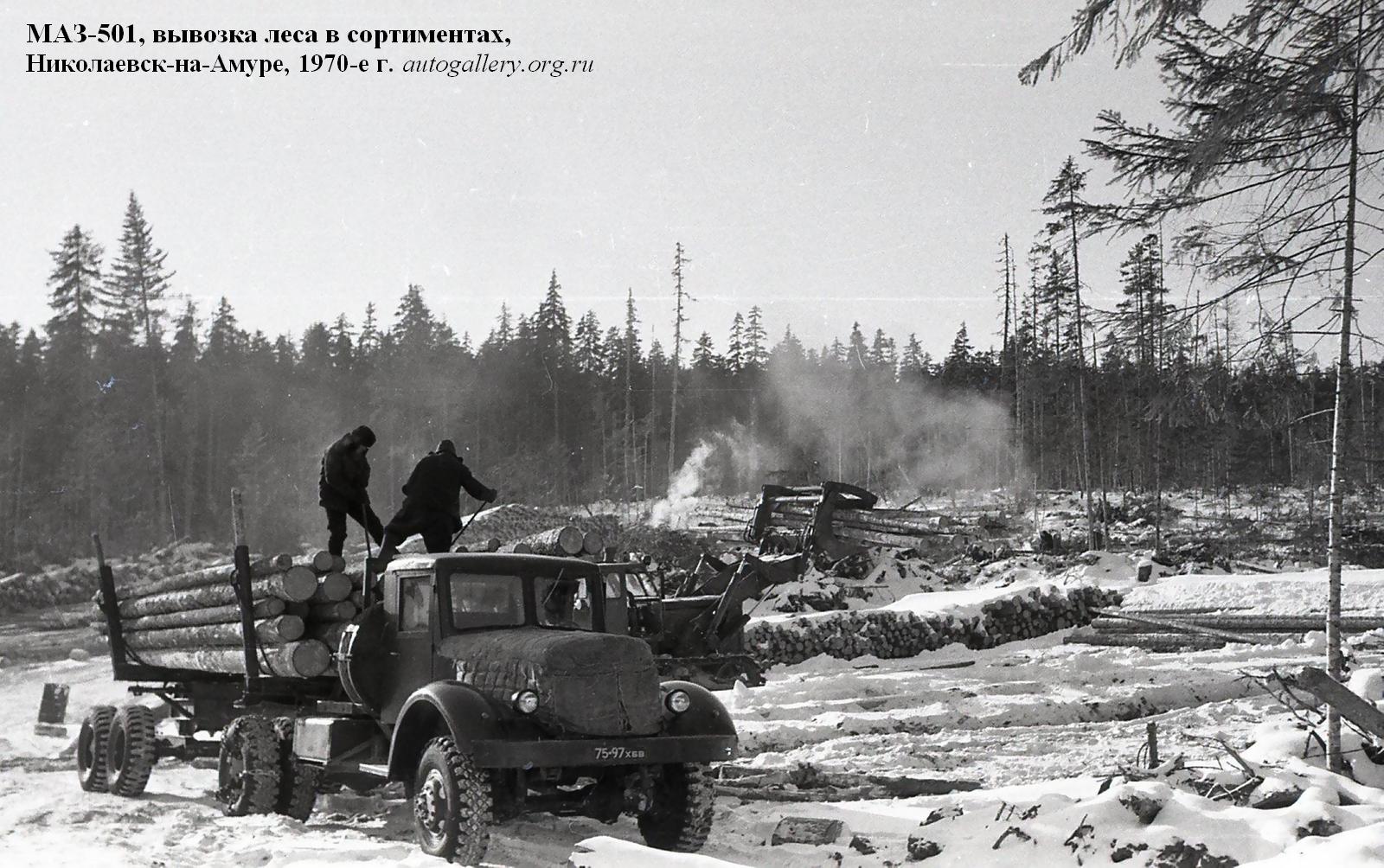

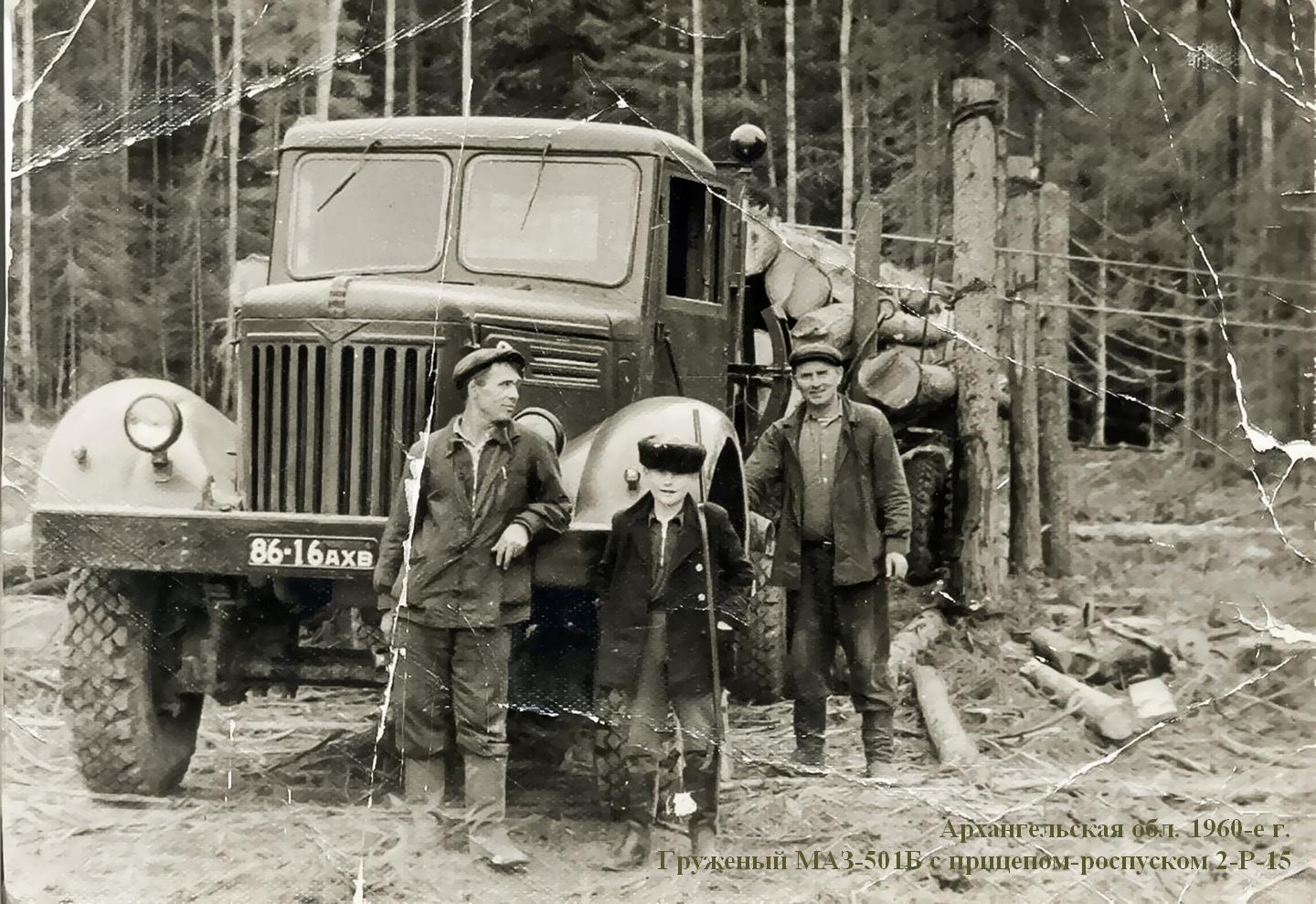

Автомобиль МАЗ-501 при работе на грунтовых и лежневых дорогах рекомендуется эксплуатировать с двухосным лесовозным прицепом-роспуском 2-Р-15. При эксплуатации автомобиля с роспуском нагрузка на роспуск должна составлять 10-12 т. Роспуск 2-Р-15 обеспечивает возможность перевозки леса как в хлыстах, так и в сортиментах (бревнах длиной 6-12 м).

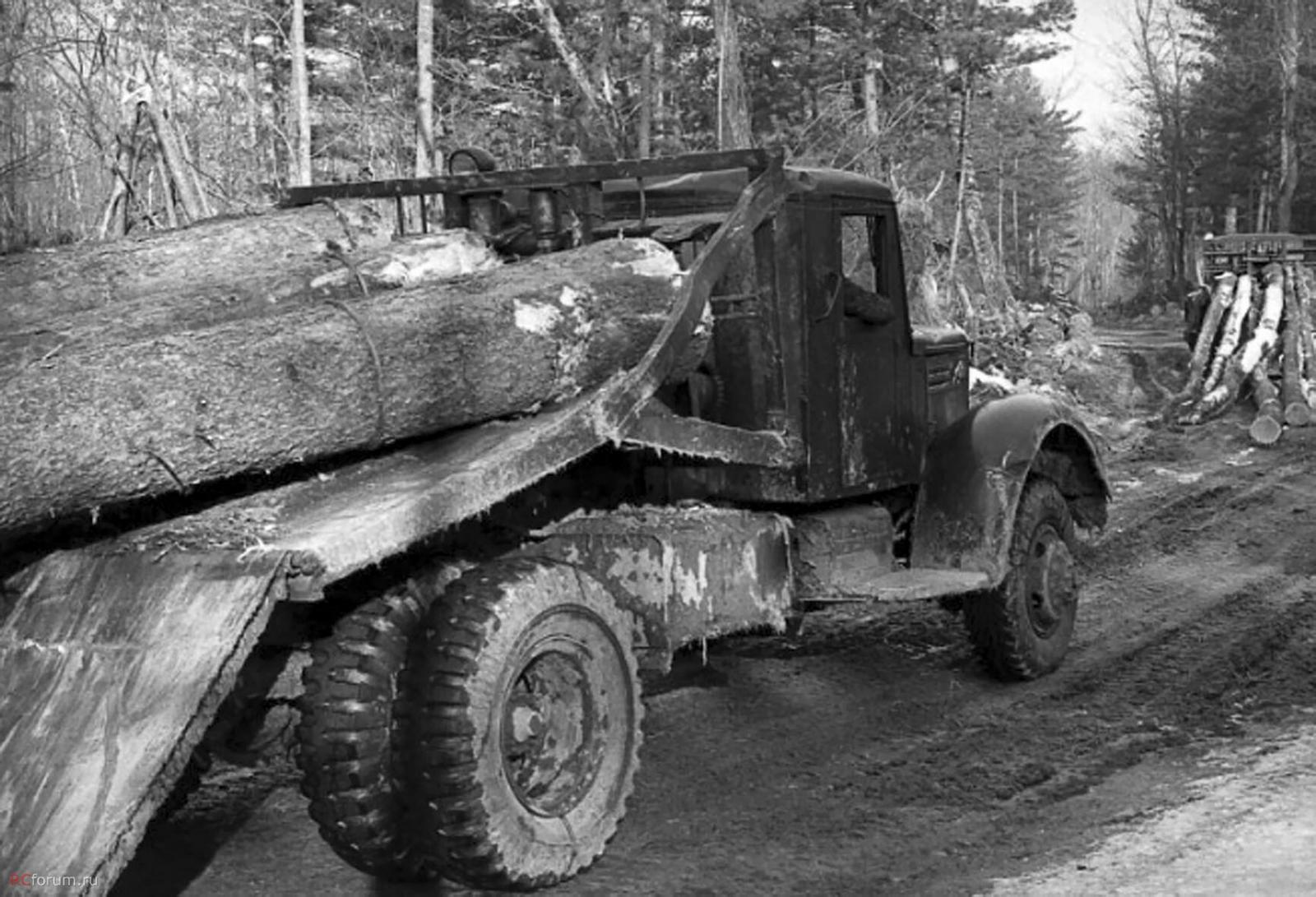

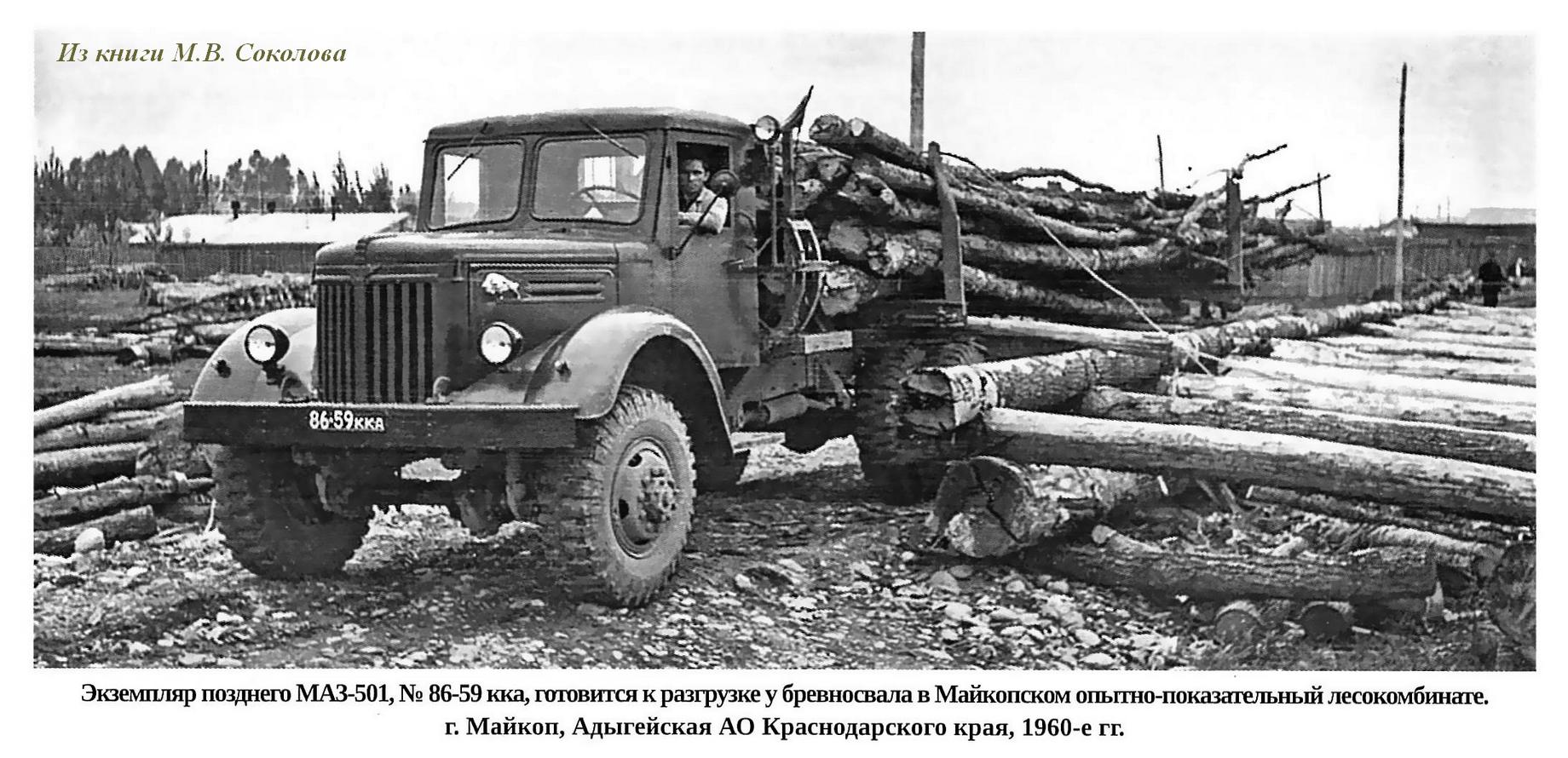

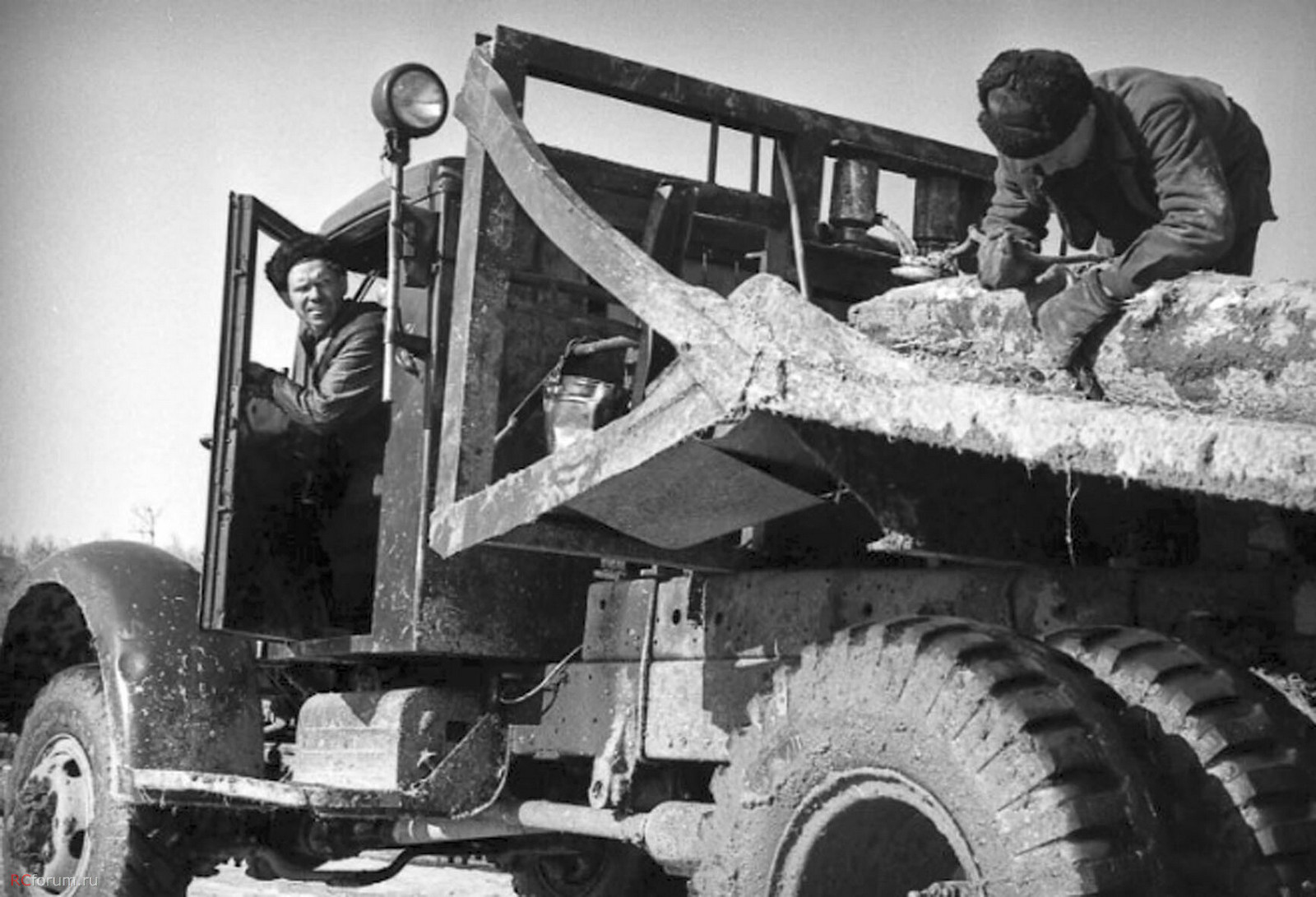

  Коник автомобиля представляет собой седельное поворотное устройство, через которое нагрузка от перевозимого груза передается на раму автомобиля. Коник устроен так, что позволяет размещать и удерживать бревна при транспортировке, а также удобно разгружать их. Коник автомобиля состоит из поворотной балки со стойками и основания.

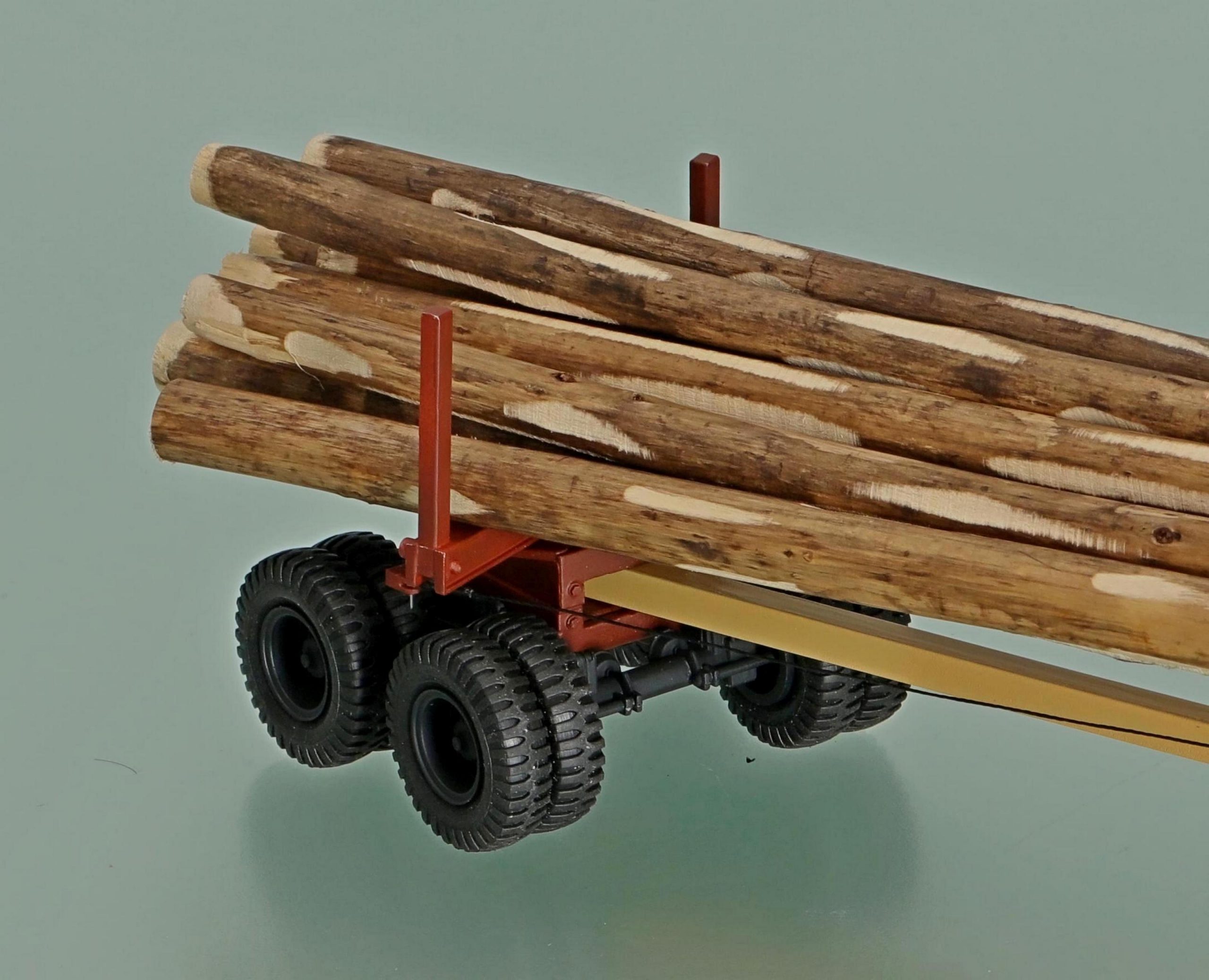

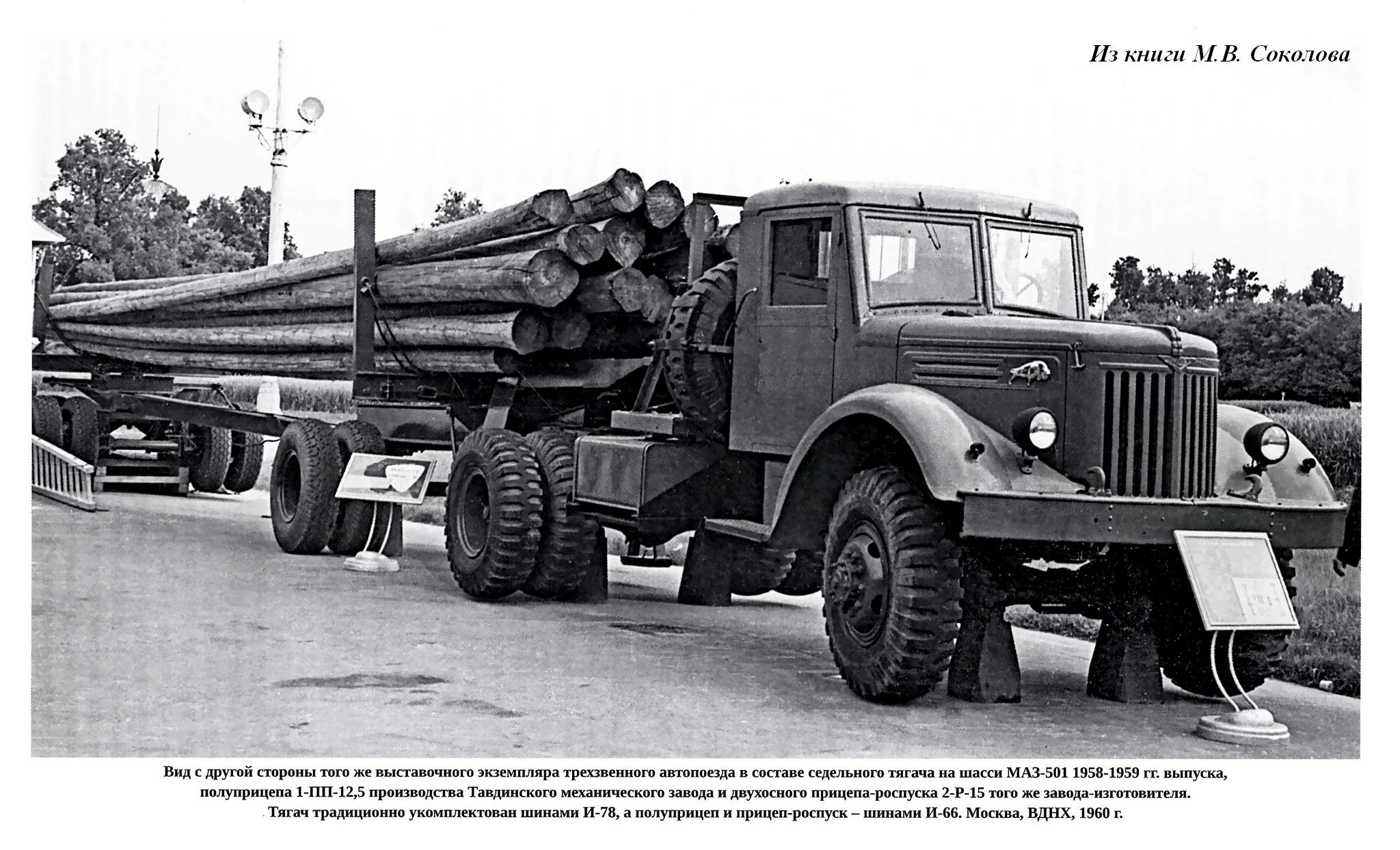

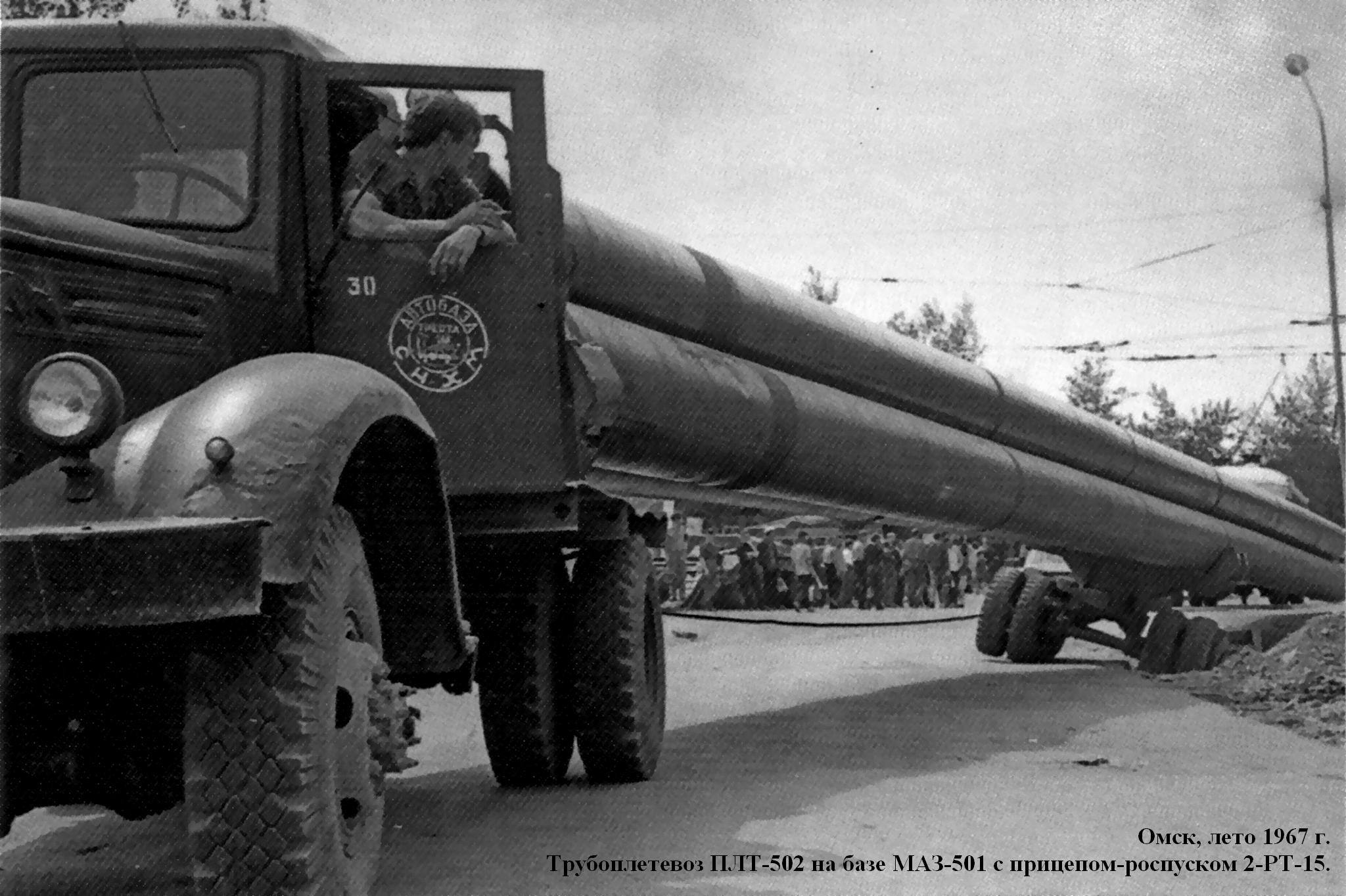

Прицеп-роспуск 2-Р-15, аналог по конструкции с ТМЗ-803, в последствии ГКБ-9383.

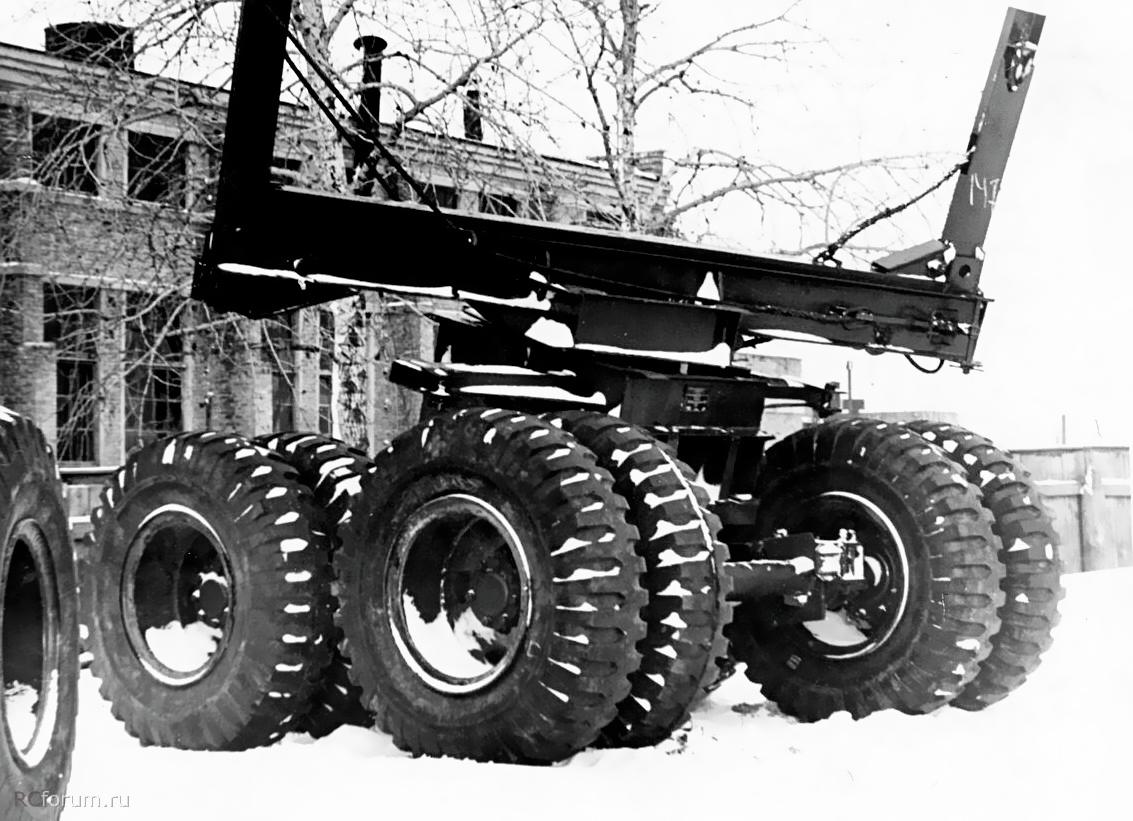

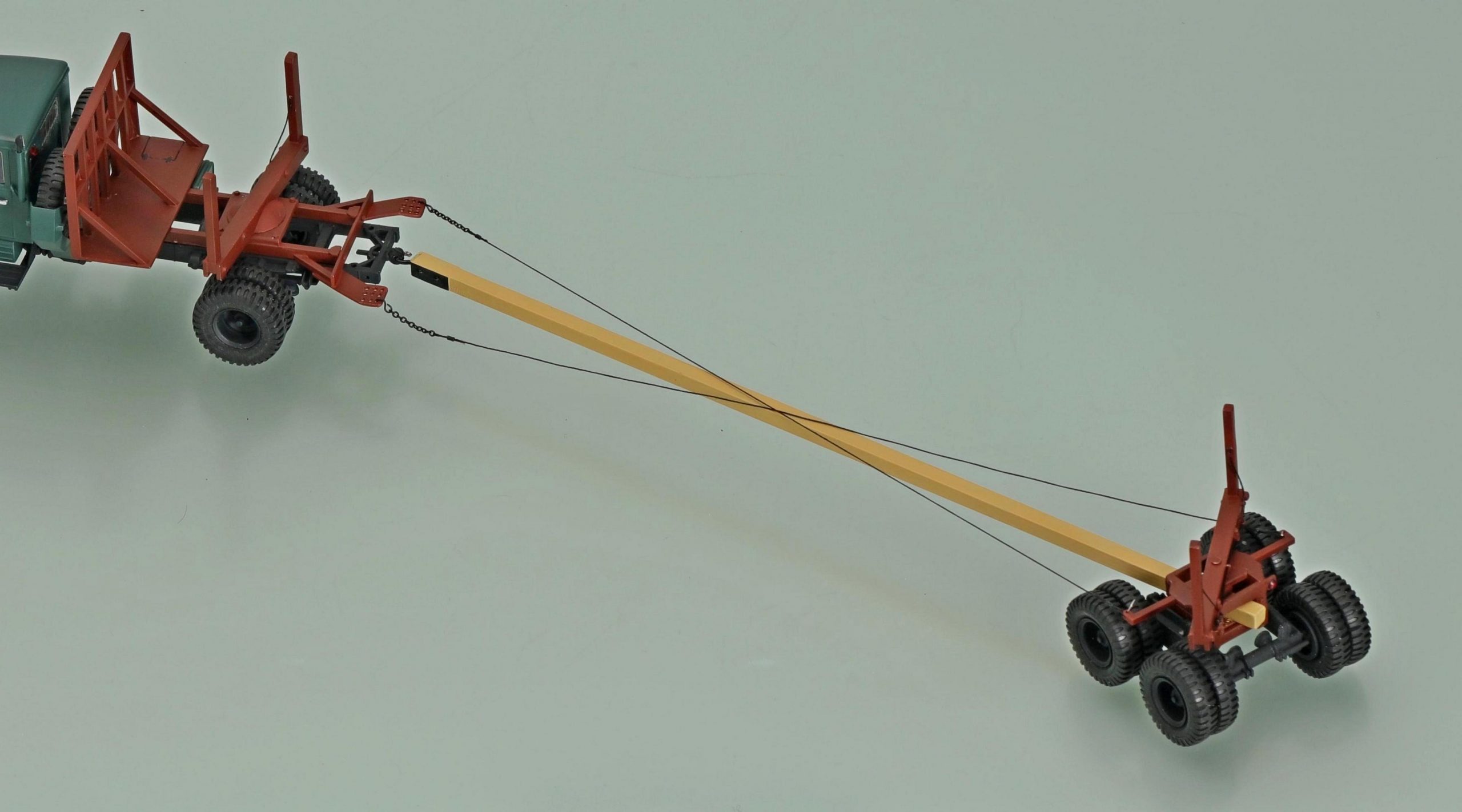

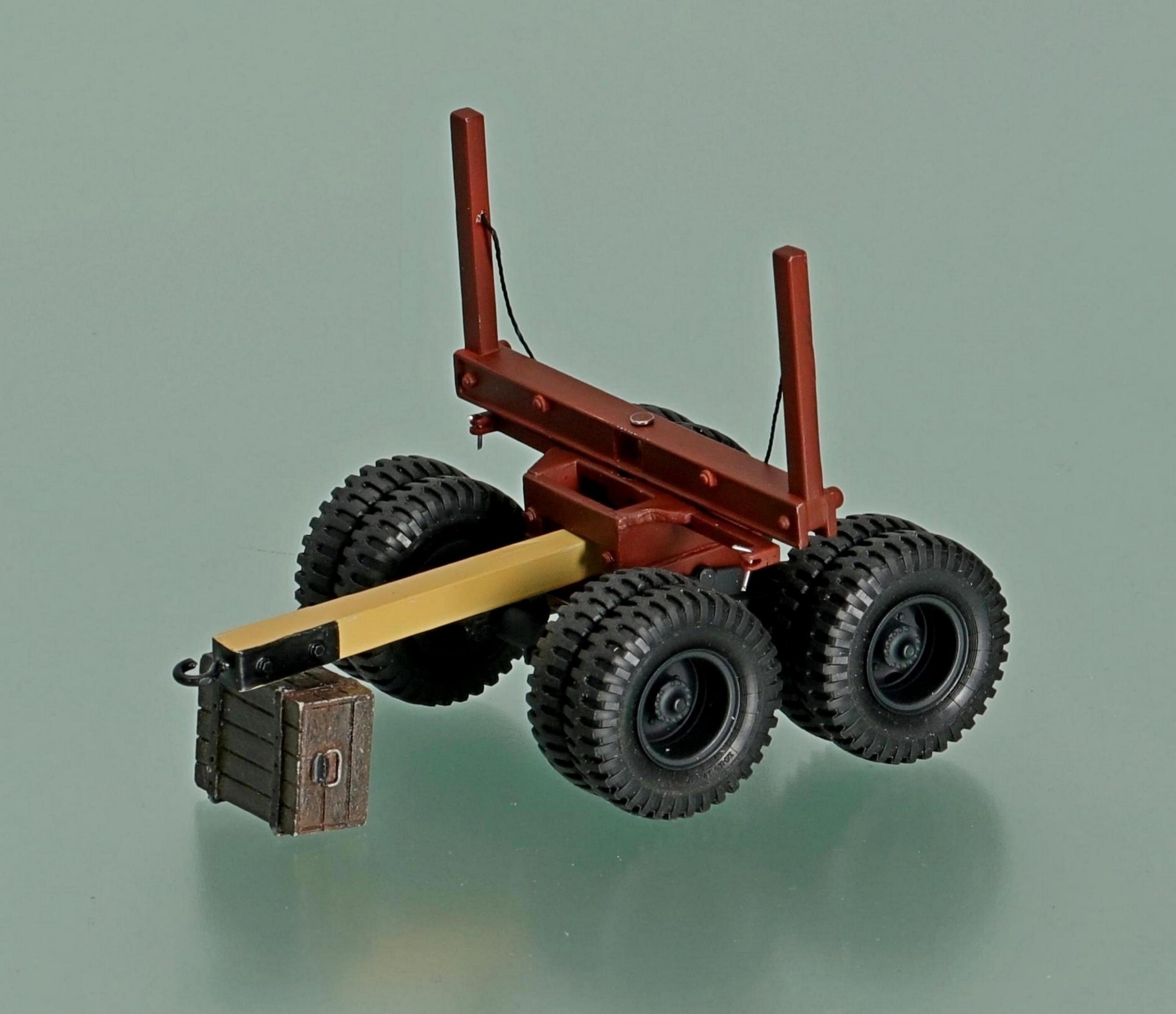

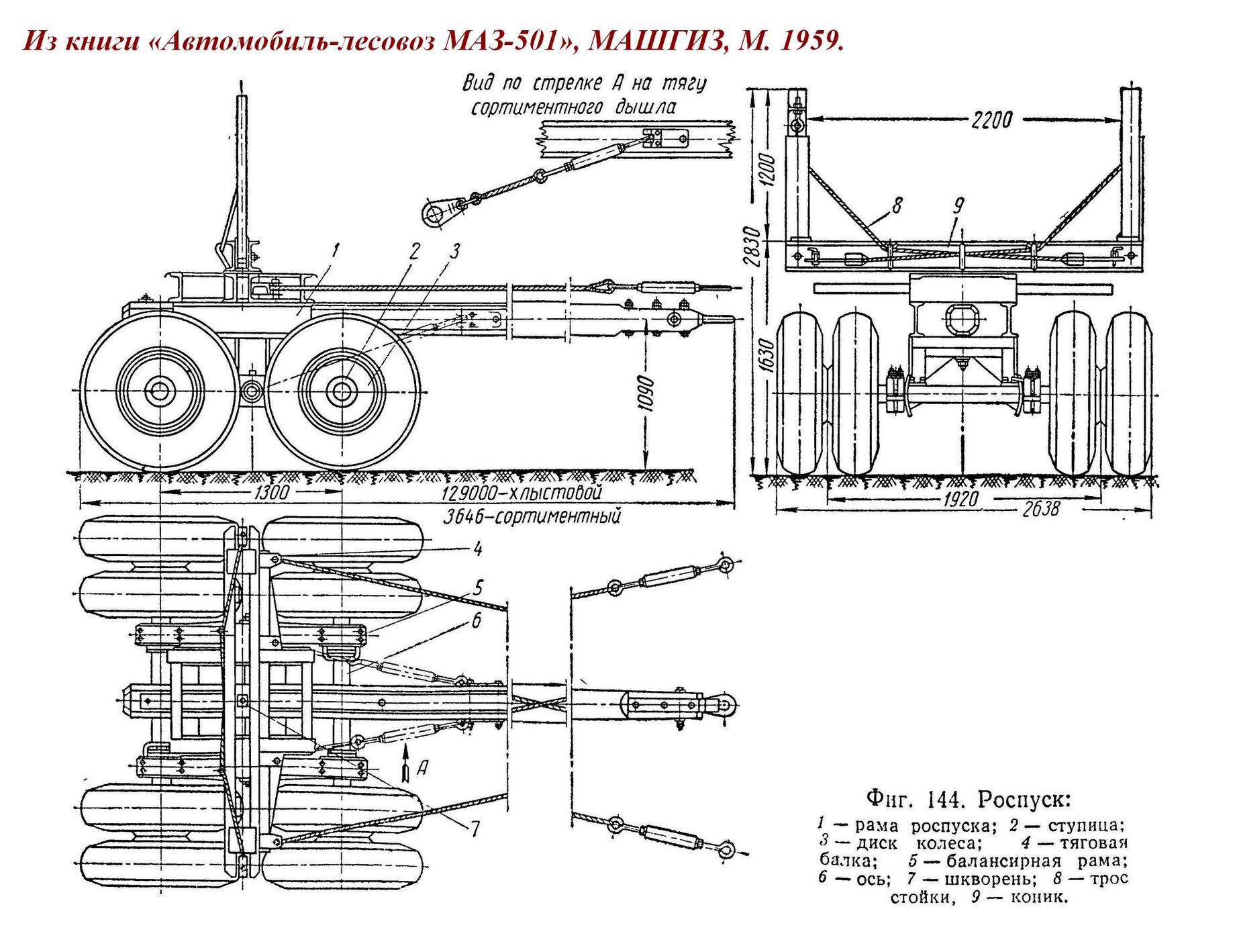

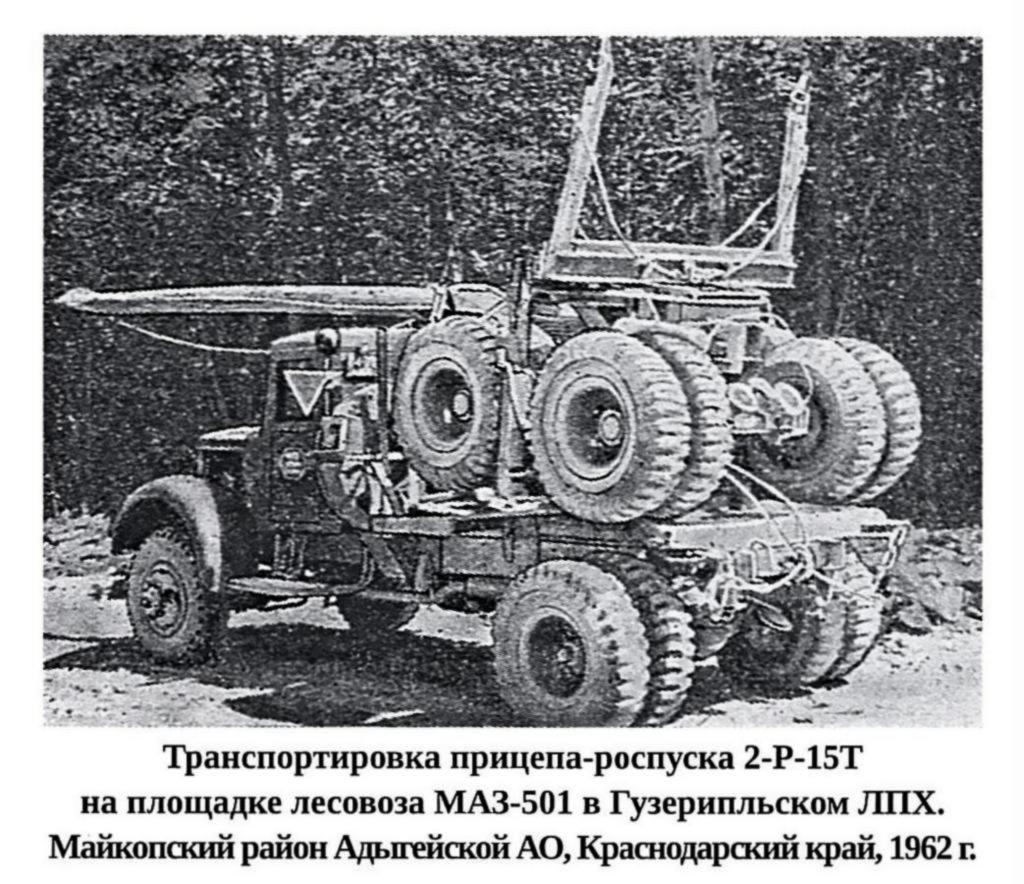

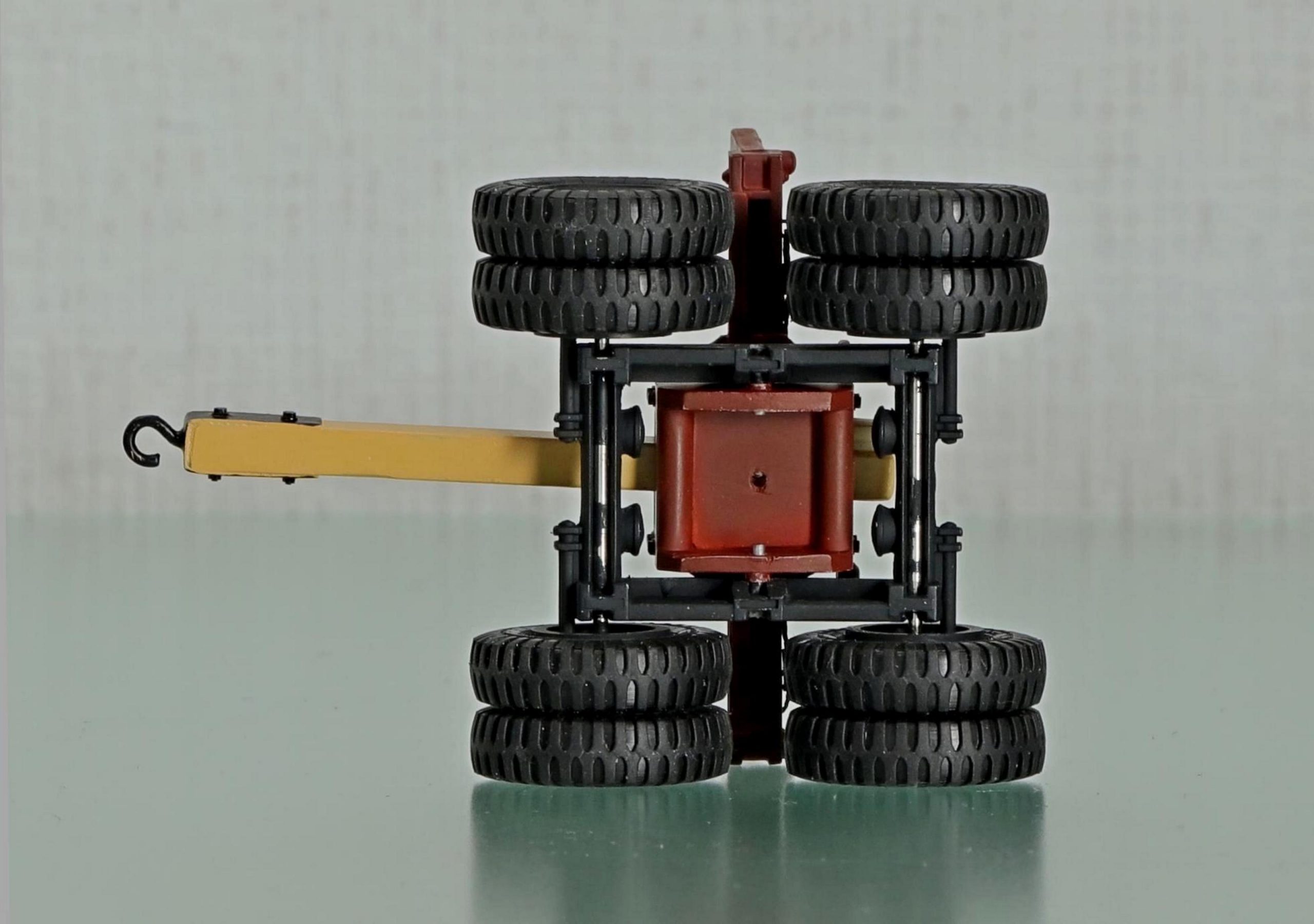

Роспуск 2-Р-15 представляет собой цельнометаллическую сварную конструкцию, состоящую из рамы, поворотного коника со стойками, балансирной рамы, тяговых сцепных приборов и ходовой части. К сварной раме прицепа с помощью стремянок прикреплена ось балансиров. Ось балансиров является общей для обеих частей балансирной рамы. На концах балансиров имеются гнезда для осей колес прицепа. Ступицы и диски колес прицепа взаимозаменяемы с соответствующими деталями автомобиля. Поворотный коник прицепа состоит из швеллерного проката и накладок, сваренных между собой. Откидные стойки коника прицепа изготовлены, закреплены и управляются тросами, аналогично стойкам коника автомобиля. Гнездо шкворня вварено в средней части коника. Коник крепится на раме шкворнем. Шкворень является общим для крепления коника и дышла прицепа при работе с крестообразной сцепкой. Дышло может поворачиваться на шкворне в окне рамы. На раме прицепа имеется тяговая балка, в которой сделано несколько отверстий под пальцы крепления тросов крестообразной сцепки и для регулировки их длины.

Более тщательно длину тросов крестообразной сцепки регулируют специальными муфтами.

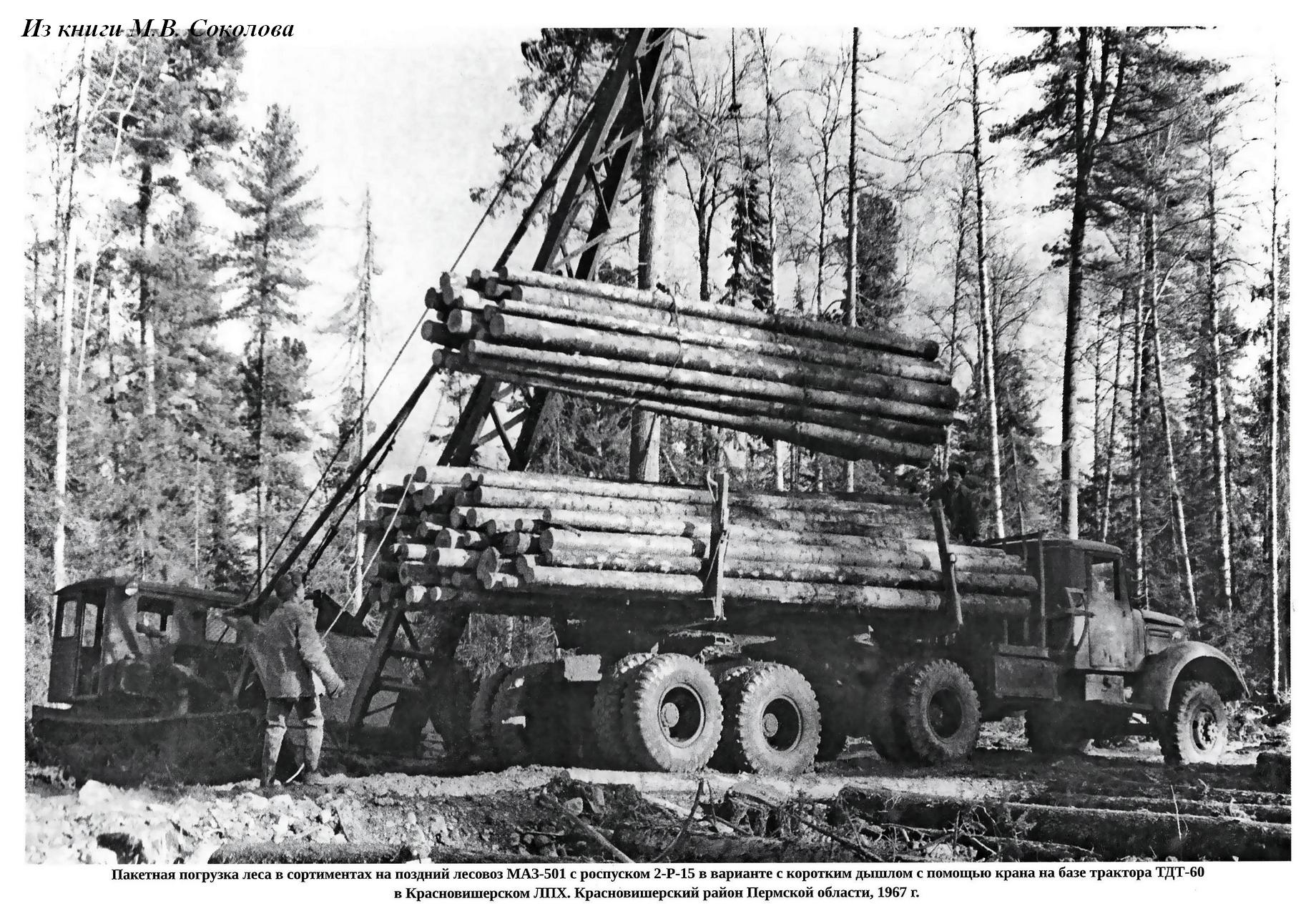

 При перевозке сортиментов надо использовать роспуски с короткими дышлами, а при перевозке хлыстов - с длинными дышлами.

 Прицепы-роспуски модели 2-Р-15 грузоподъёмностью 15 тонн созданы в сотрудничестве с Центральным научно-исследовательским институтом механизации и электрификации лесной промышленности (ЦНИИМЭ) в 1956 году на Тавдинском механическом заводе. Выпускались в различных модификациях под маркой ТМЗ-803 до 1973 г.

 Тавдинский механический завод был организован в апреле 1947 года на базе механических мастерских Главпромстроя НКВД. ООО «Тавдинский машиностроительный завод» (ТавМЗ) - российский производитель прицепной техники. Производство находится в городе Тавда, Свердловской области, Россия.

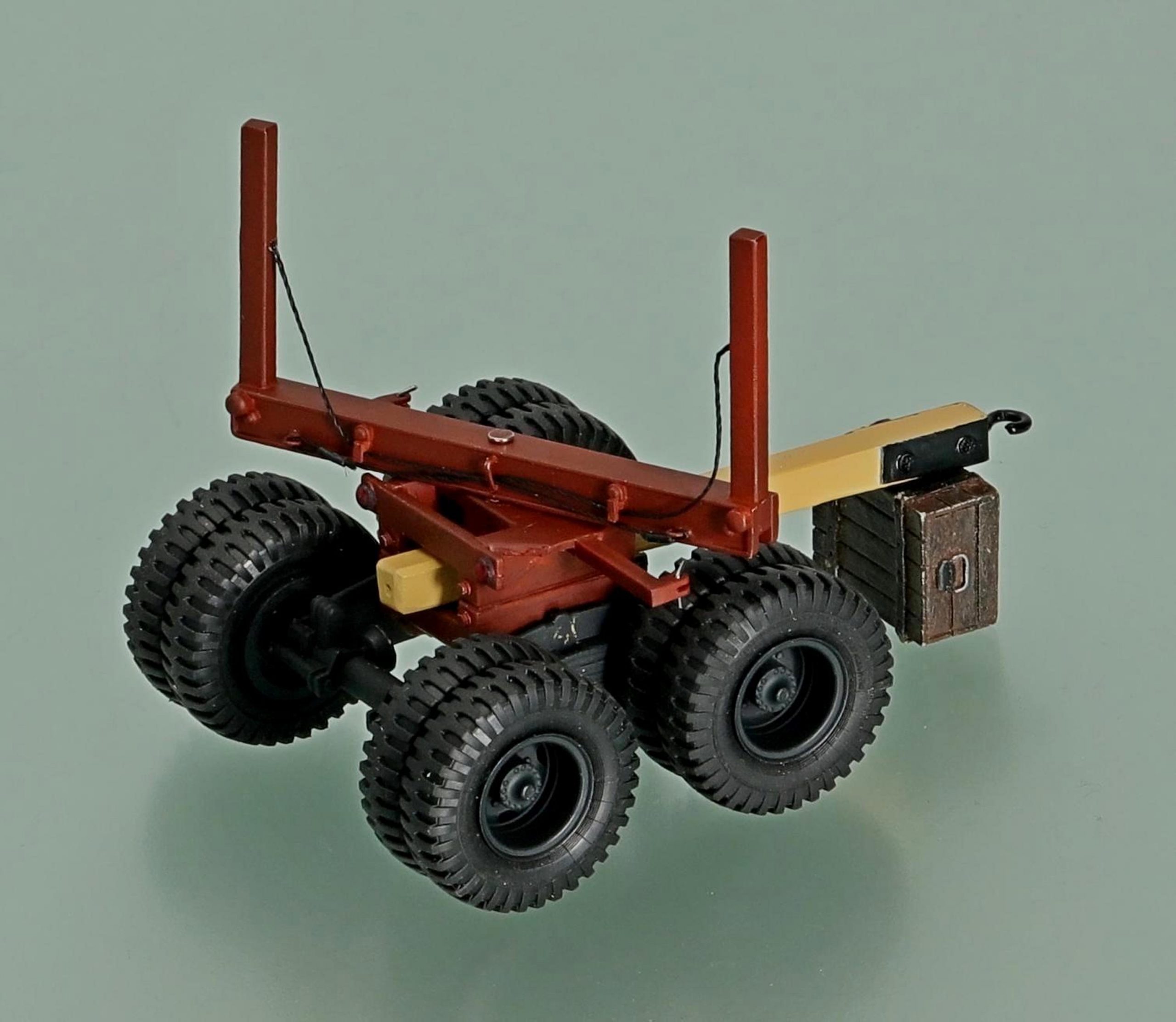

Прицеп-роспуск 2-Р-15

Грузоподъемность в кг 10-15
Общий вес (с дышлом) в кг 3 225
Габариты в мм: длина с дышлом / без дышла 12900/2400, ширина 2638, высота (без нагрузки) 2830,

Погрузочная высота в мм 1630
Расстояние между стойками в мм .2 190
Колея (между серединами двойных скатов) в мм 1 920
Дорожный просвет в мм .420
Расстояние между осями (база) в мм .1 300
Смещение коника от оси прицепа (назад) в мм 75
Тип подвески: балансирная безрессорная
Тип сцепки: крестообразная или прямая
Размер шин в дюймах 12,00-20
Давление воздуха в шинах в кг/см2 4,5

Прицеп-роспуск TM3-803A, Тавдинский механический завод.

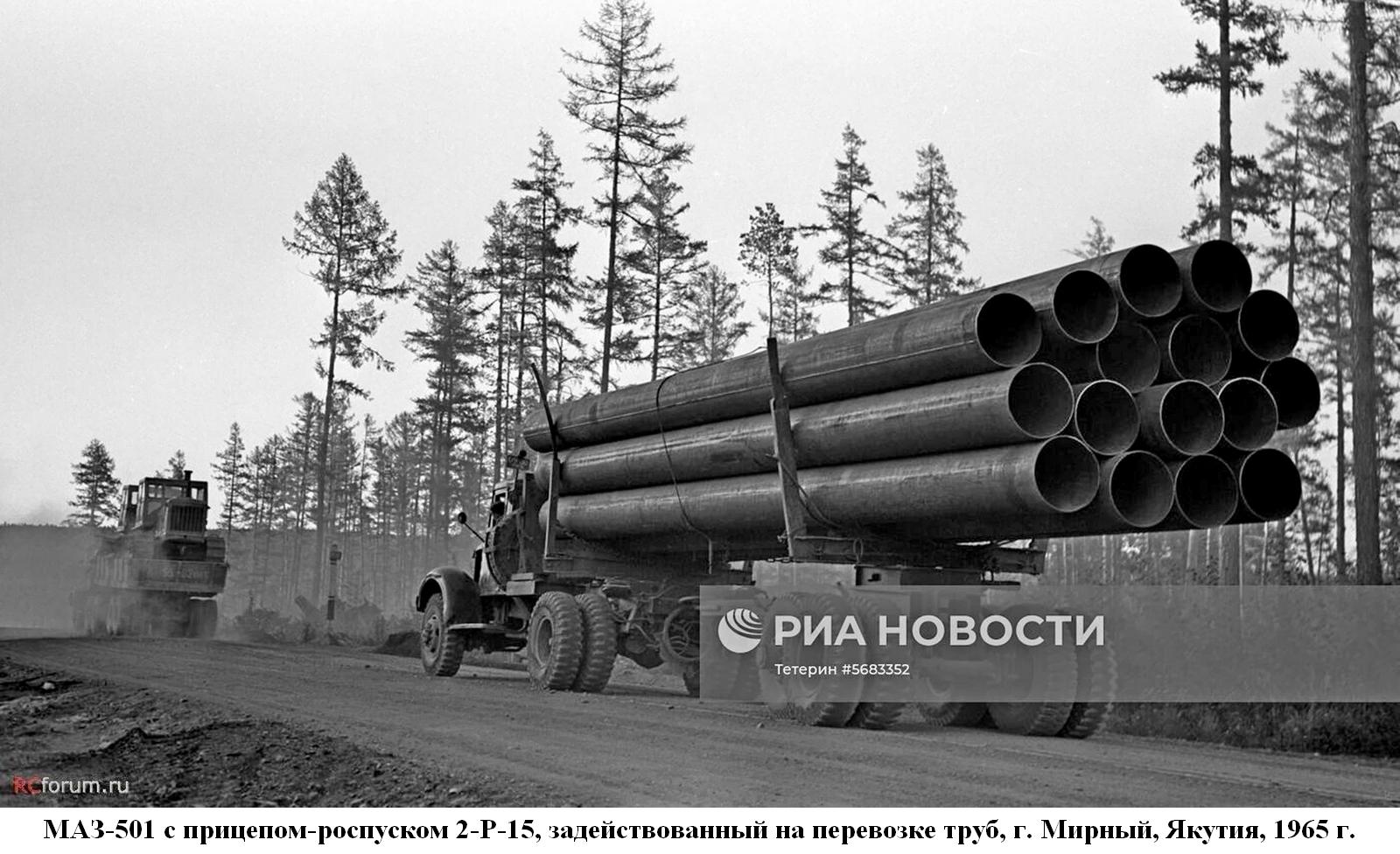

 Двухосный прицеп-роспуск предназначен для перевозки: леса в хлыстах и сортиментах, а также других длинномерных грузов. Основные тяговые автомобили — МАЗ-501, КрАЗ-214 и МАЗ-509П.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Грузоподъемность, кг  15000;

Длина перевозимого груза, м  6,5-30;

Вес, кг: собственный  2875, с грузом  17875;

Габаритные размеры, мм: длина (с транспортным дышлом)  3810, ширина  2618, высота  2900;

Колея, мм  1900;

Наименьший дорожный просвет, мм 460;

Наибольшая скорость автопоезда, км/ч  60;

Расстояние между стойками коника, мм 2260;

Высота стоек коника, мм 1200;

Смещение коника назад относительно оси балансира, мм 75;

Погрузочная высота, мм 1650;

Дышло деревянное

Сцепка с тяговым автомобилем прямая (при вывозке груза длиной до 8,5 м) и крестообразная (при вывозке груза длиной свыше 8,5 м) балансирная, безрессорная

Шины 12,00—20
