Я-НАТИ-9Д опытный бортовой грузовик

QR Code
02 -
453

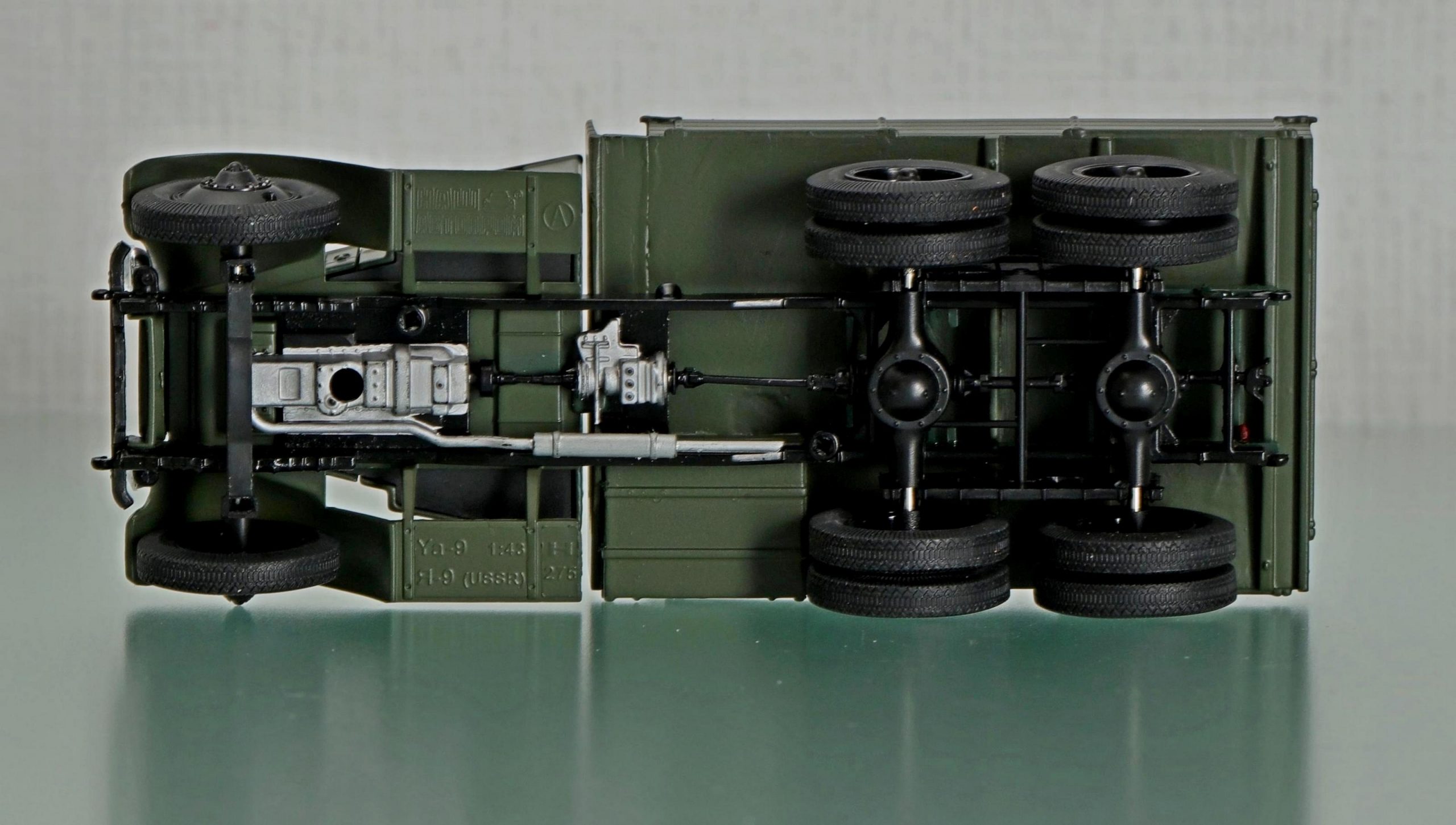

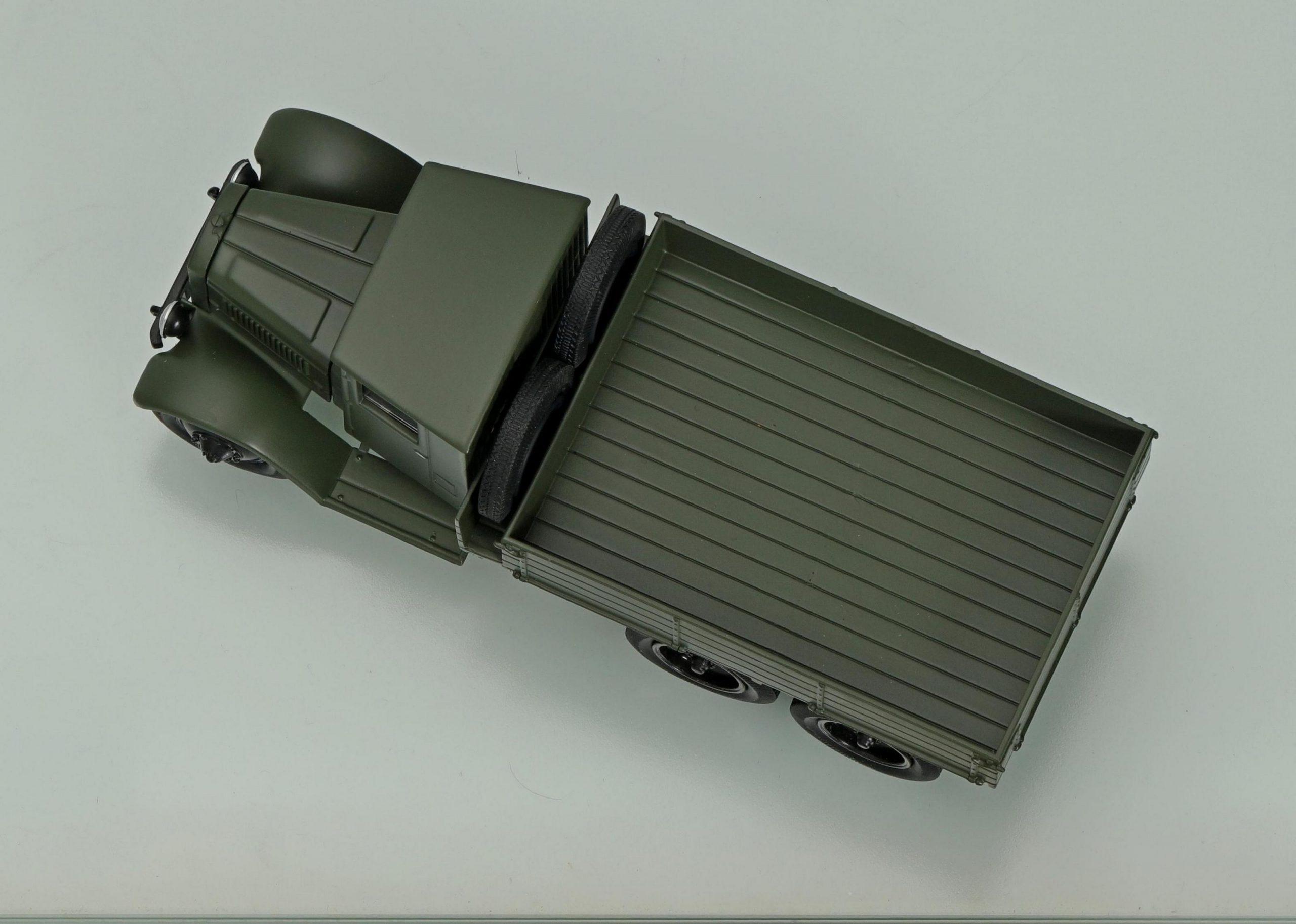

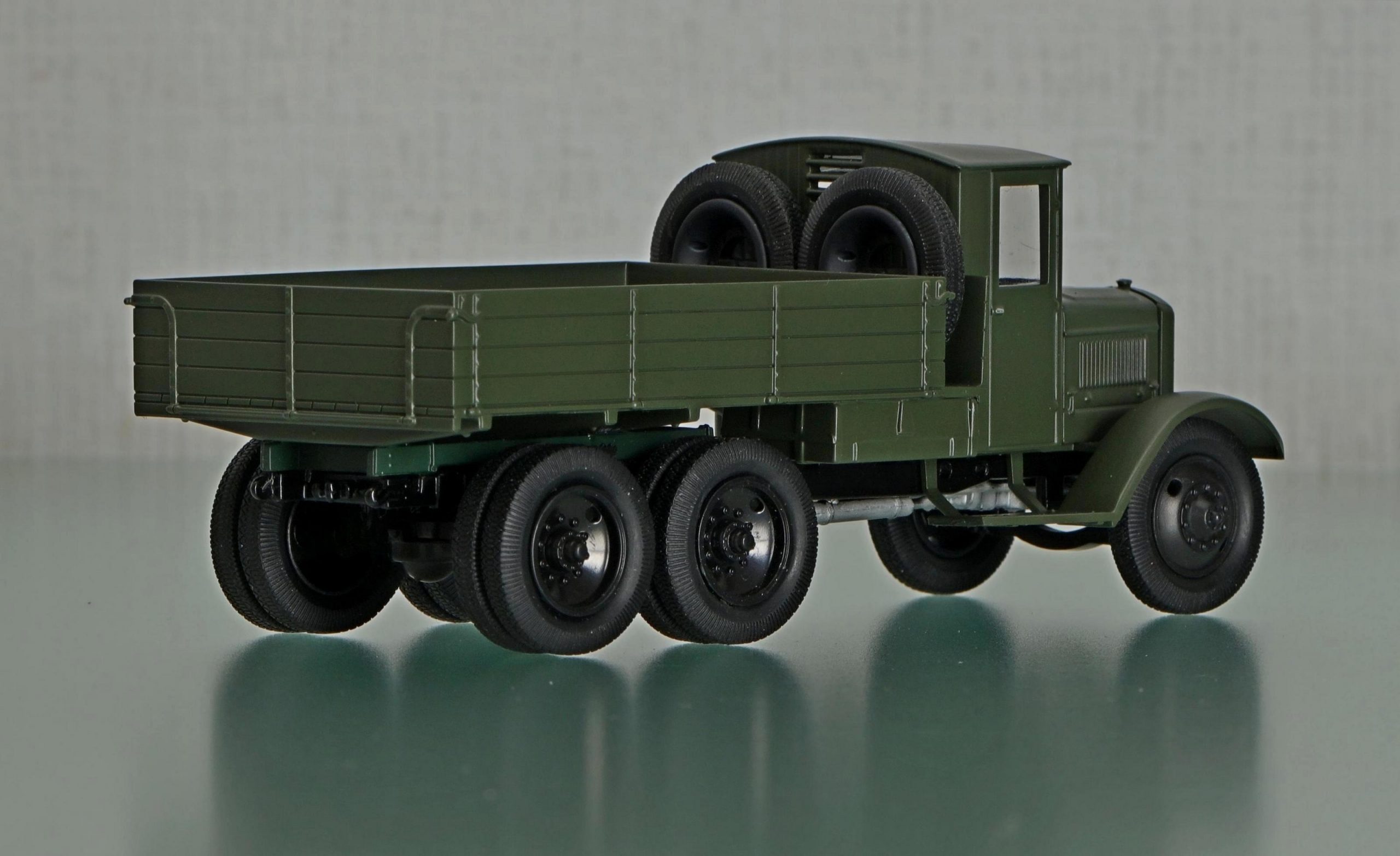

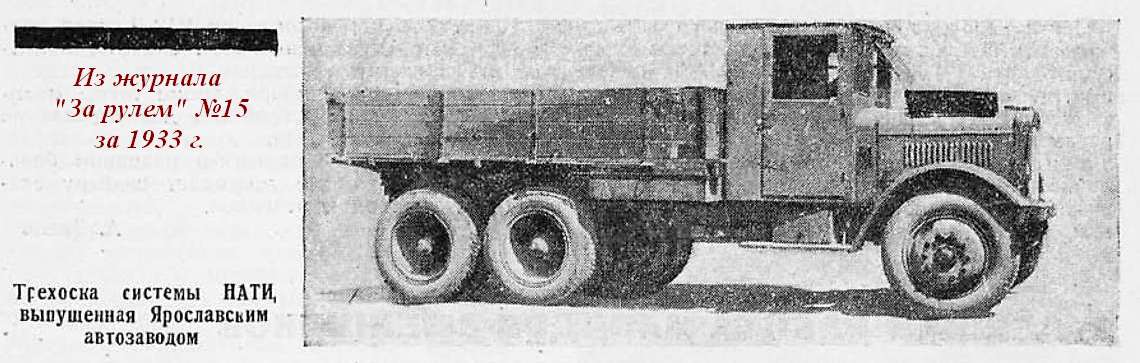

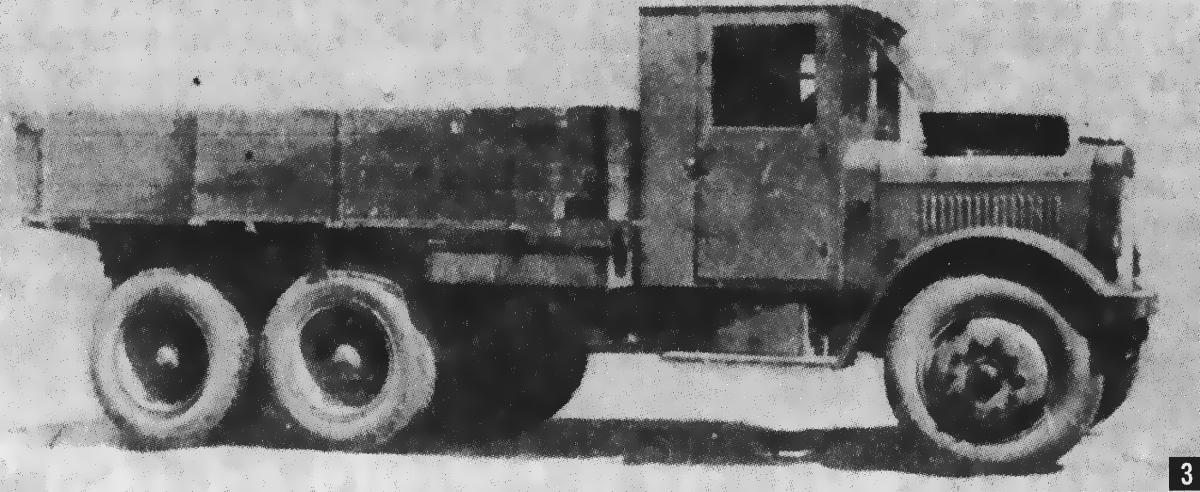

Я-НАТИ-9Д 6х4 опытный бортовой грузовик грузоподъемностью: на шоссе 8 тонн, на бездорожье 5 тонн, прицеп до 8 тонн, мест: 3, вес без груза 6.75 тонн, максимальная скорость 50-55 км/час.
Двигатели: Hercules YXC-3 или Continental-21R 103/102
2 экземпляра, ЯГАЗ №3 г. Ярославль, 1932-33 год.

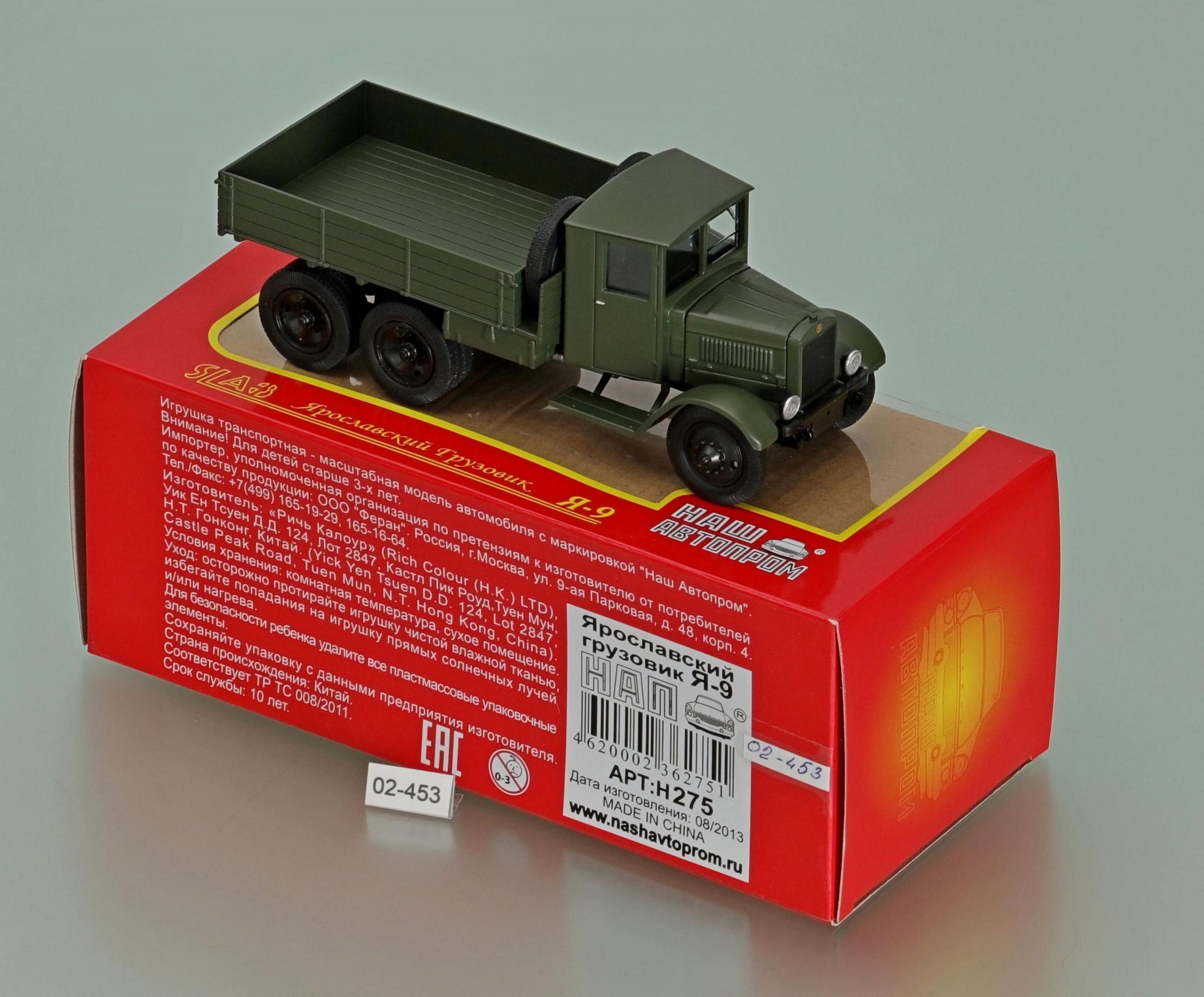

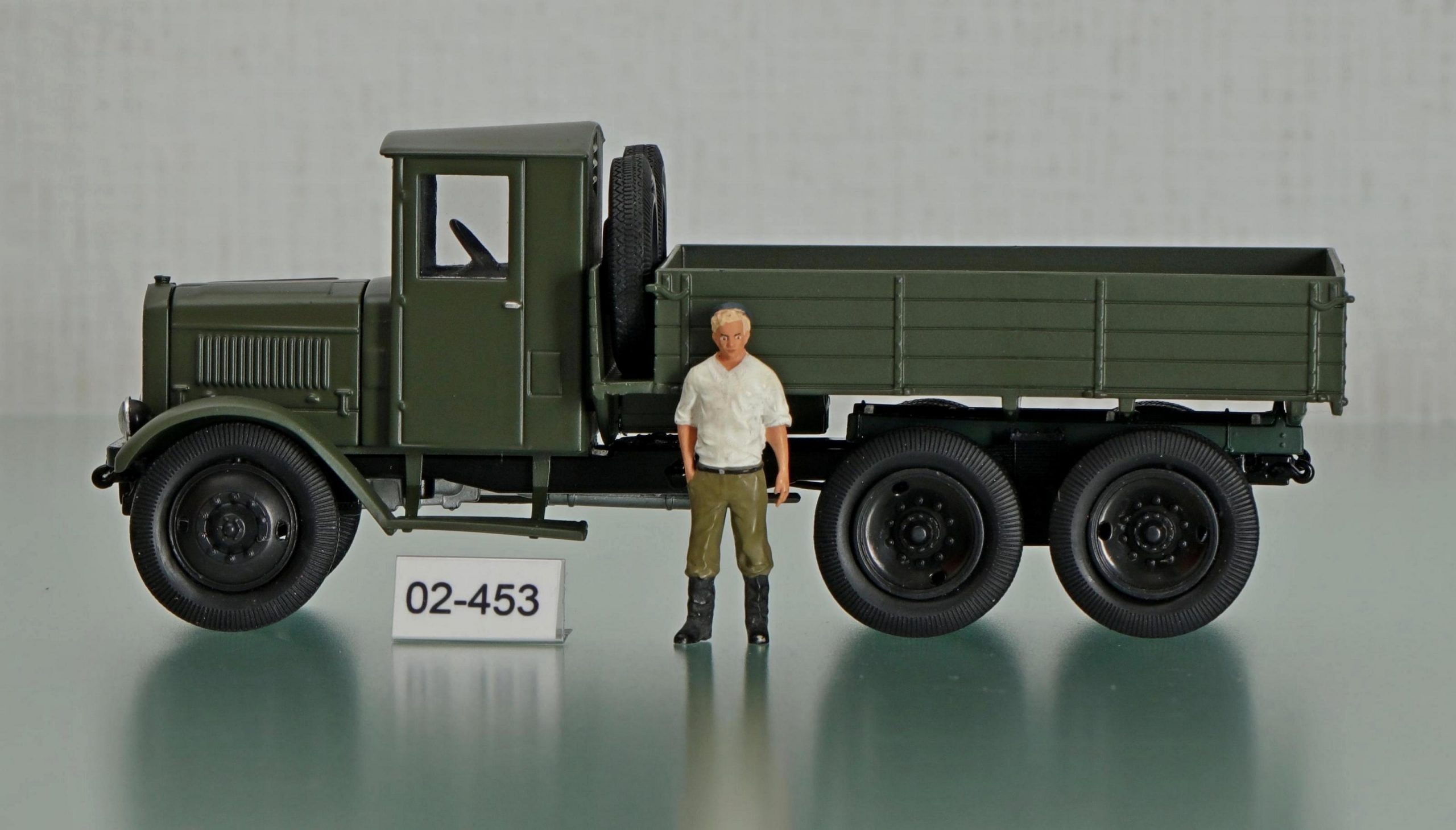

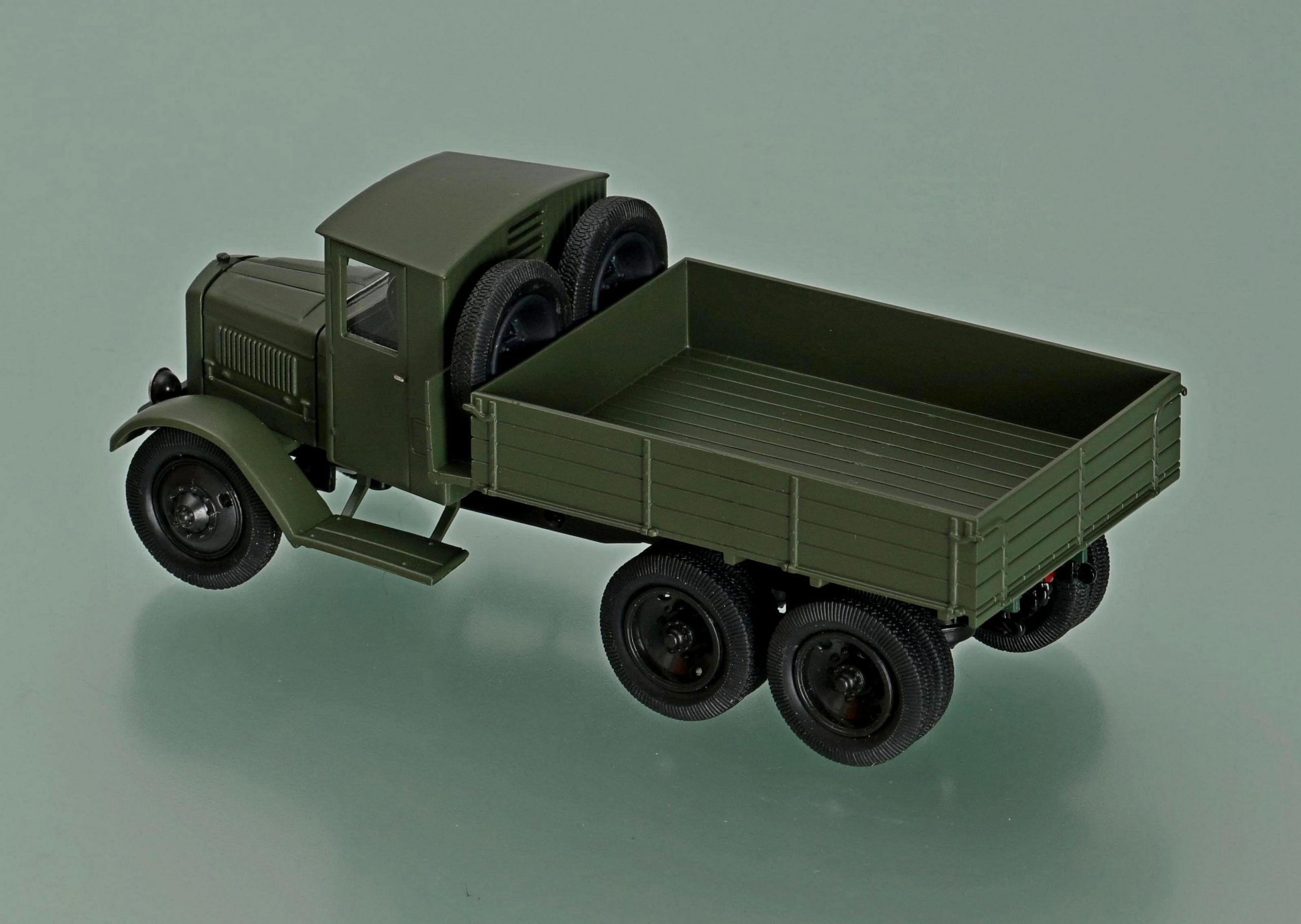

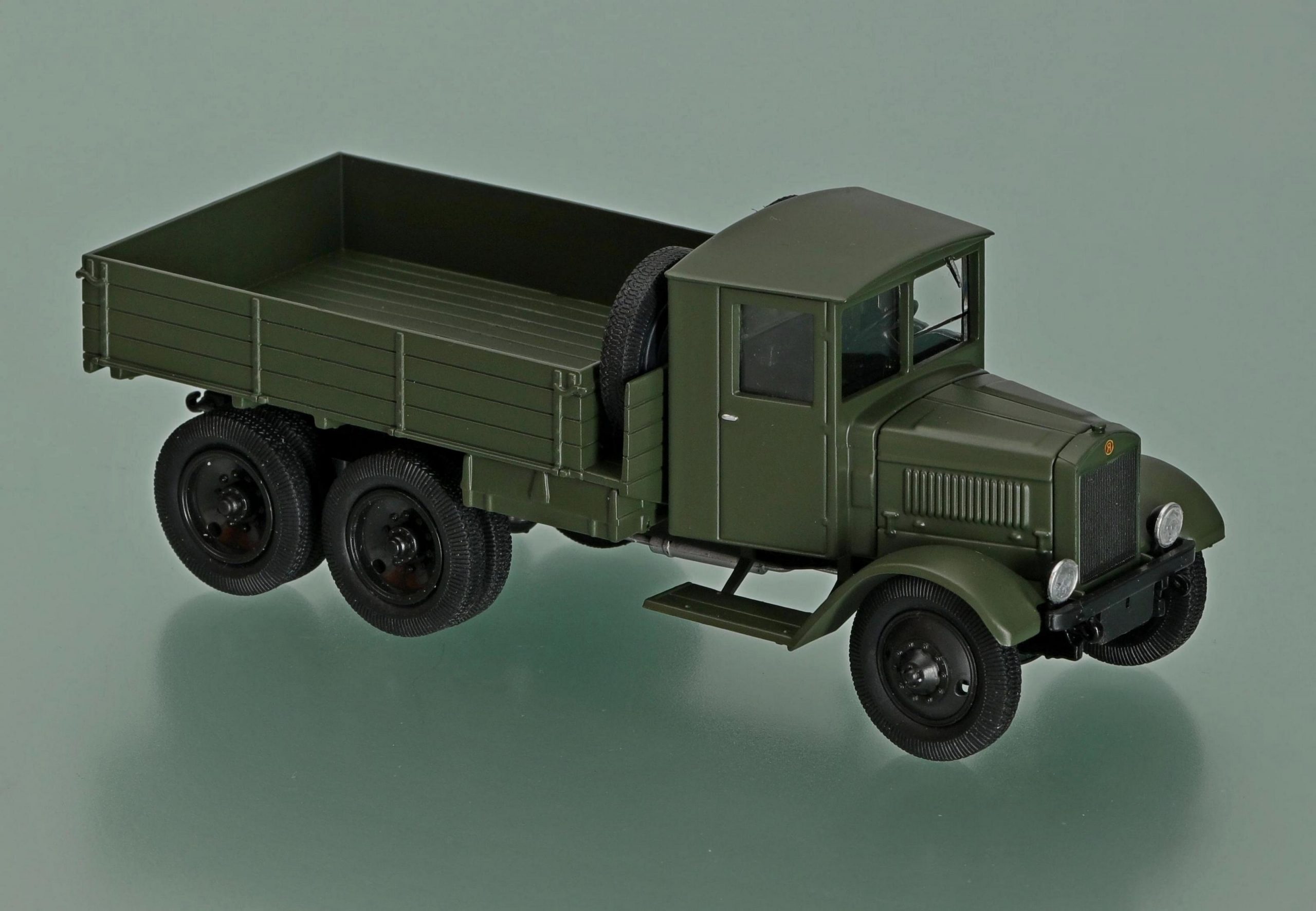

Производитель модели: Мастер Яценко Е. А. г. Краснодар из Наш Автопром, изготовитель Rich Colour LTD, Hong Kong China, для ООО «Феран» г. Москва, H275.0 2013 год, сделано в России в 2019 году.
 Произведено:  Яценко Е. г. Краснодар
  Производитель комплектующих:  Наш АвтоПром г. Москва

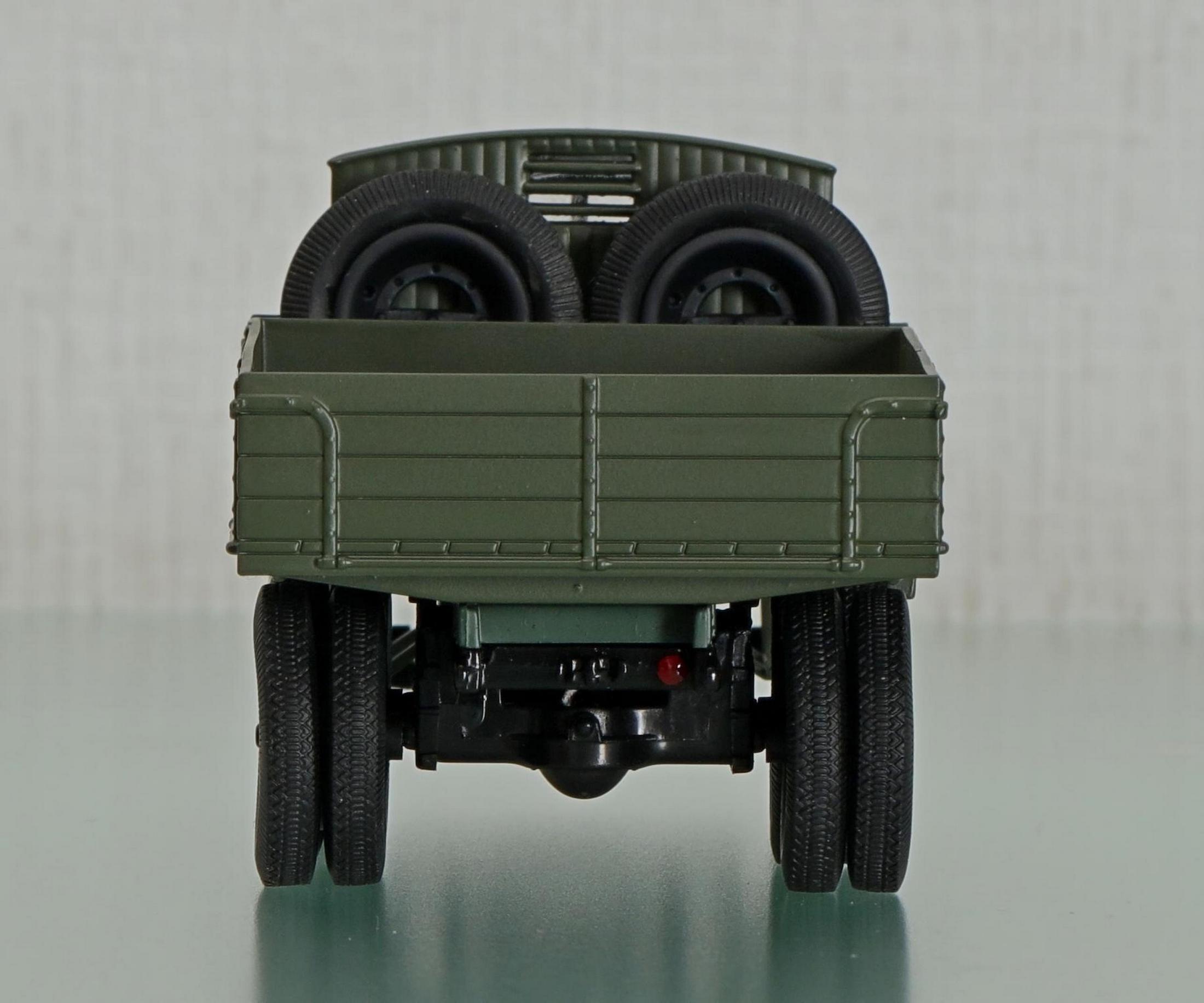

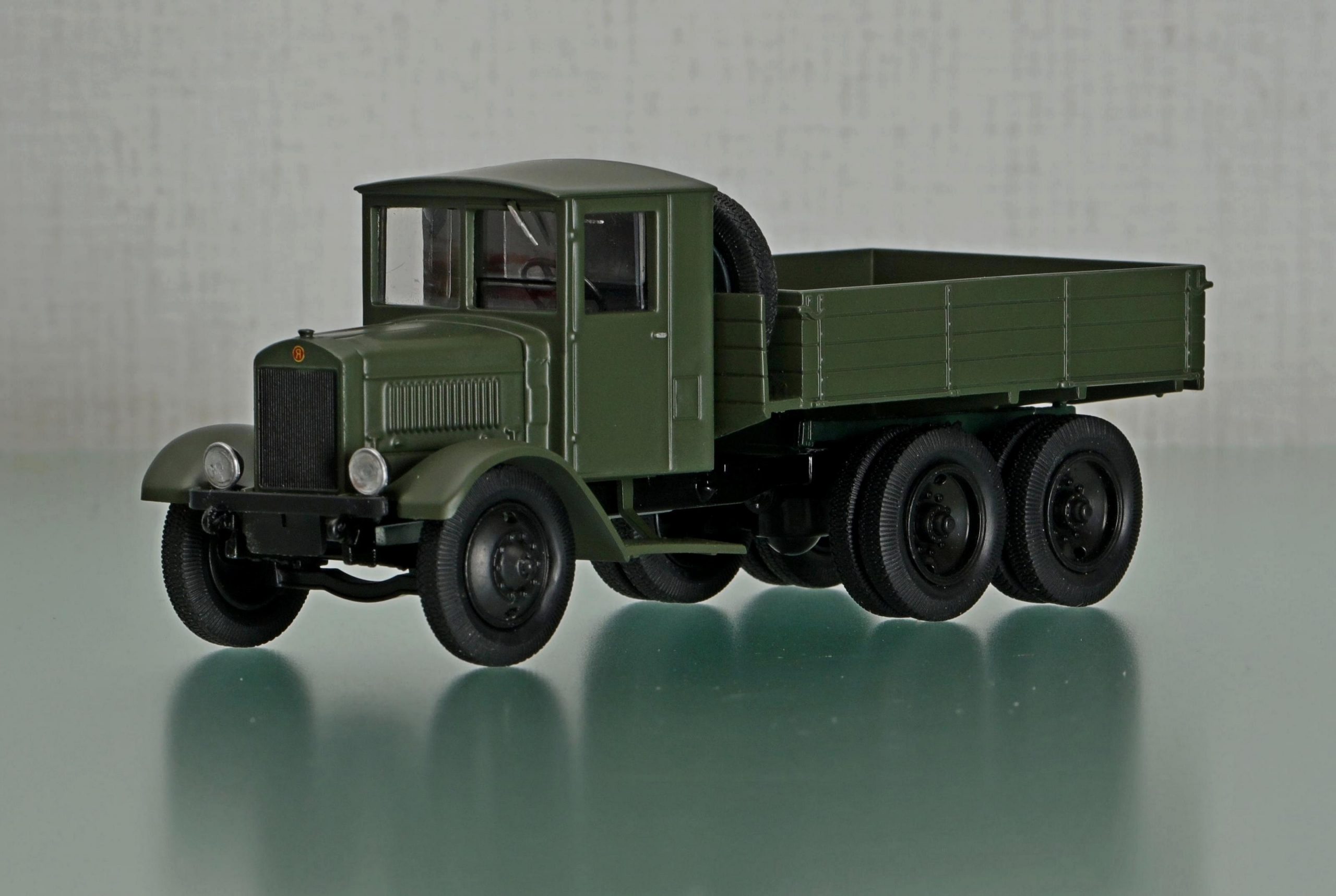

 Масштаб:  1:43

Описание оригинала

Я-НАТИ-9Д опытный бортовой грузовик

Начало выпуска:

1932

Окончание выпуска:

1933
Страна производства:  Россия и СССР
Тип производства:  Штучное производство
Файлы

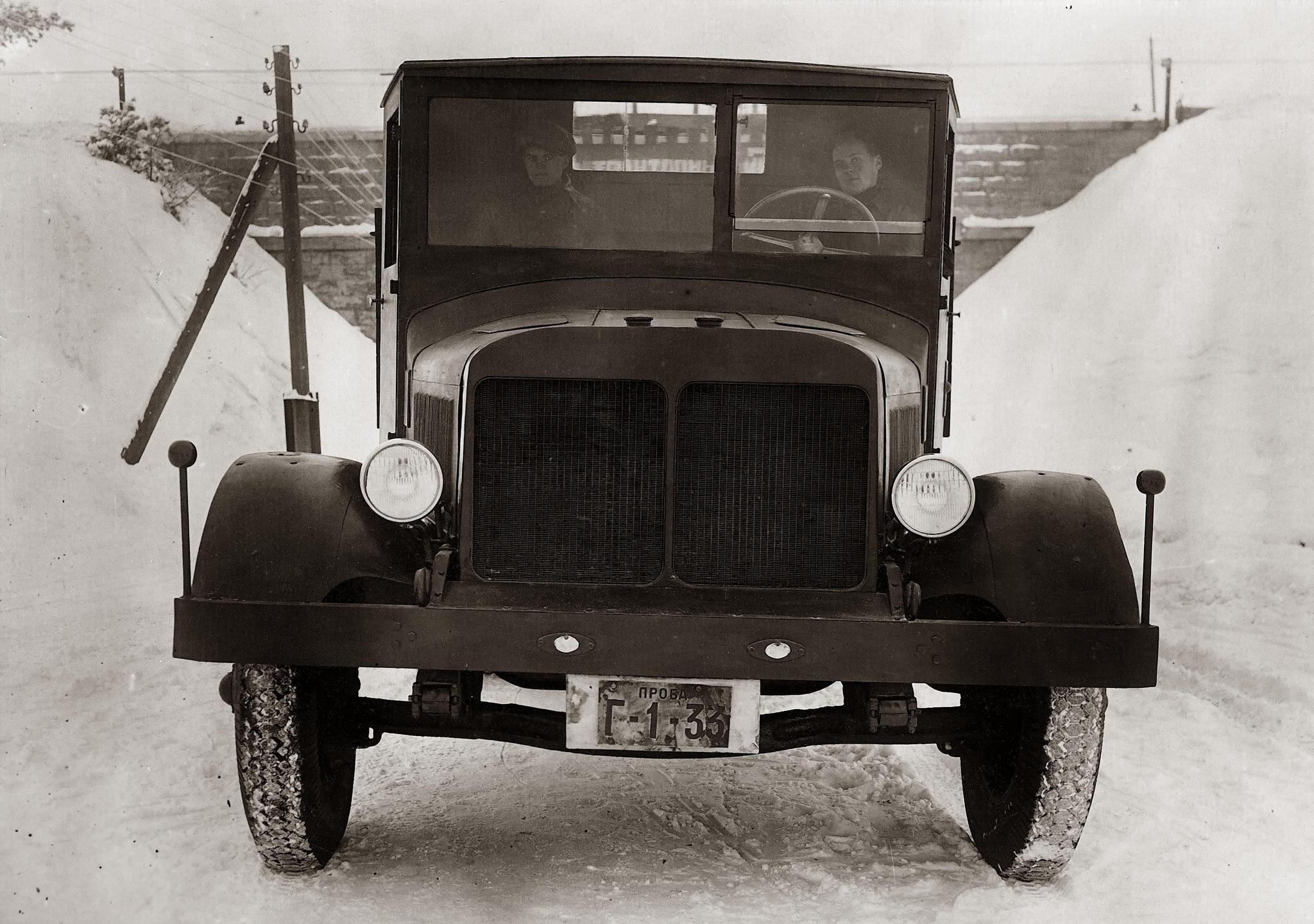

Немного прокололись мы с мастером, не обратив внимания на то, что на прототипе широкий бампер. Виноват!

Разработчик: Бюро авто-отдела Научного автотракторного института (НАТИ).

Изготовитель: Государственный автомобильный завод №3 (с 1926 по 1933 г.) Главного управления авто-тракторной промышленности (ГУТАП) НКТП СССР, Ярославль. С 1933 по 1936 г. - Ярославский государственный автомобильный завод (ЯГАЗ), а с 1936 по 1958 г. - Ярославский автомобильный завод (ЯАЗ).



Из статьи Н.С. Марков «ЯГ-10: первая серийная «трехоска» в СССР»  (ч.2) на dzen.ru, 1.09.2020 г.

 К 1932 году закончил разработку своей версии «трехоски» для ЯГАЗа и институт НАТИ. Причем конструкторами института грузовик 6х4 создавался не как вариация двухосного автомобиля Я-5, сходящего с конвейера ярославского предприятия в данный момент, а как одна из модификаций целого семейства перспективных большегрузных автомобилей, которое предлагалось освоить взамен Я-5. В связи с загруженностью ЯГАЗа до постройки опытных образцов «трехосок» по московской документации дело дошло лишь в 1933 году. Эти машины обозначались как Я-9Д или Я-НАТИ-9Д, где литера «Д» означала наличие демультипликатора: такого же, каким стали оснащаться и серийные грузовики ЯГ-10 (с двумя передачами, высшая из которых была прямой, а низшая имела передаточное число 1,4). Грузоподъемность Я-9Д осталась точно такой же, как и у ЯГ-10. Более того, несильно поменялся и внешний вид, так что для неспециалиста опытная «девятка» и серийная «десятка» вполне могли показаться грузовиками одной и той же модели.

 Но на самом деле, разница между этими машинами была весьма серьезной. Начать с того, что в основу Я-9Д была положена оригинальная, более технологичная рама со штампованными лонжеронами, а ведущие мосты получили червячные редукторы с передаточным числом 9,33 (их закупили у американской фирмы Timken). Кроме того, поменялись колесные диски, передний мост, радиатор. У новой грузовой платформы в передней части были выкроены карманы под вертикальную установку двух запасных колес (правда, подъем тяжелых «запасок» на такую высоту оказался чрезвычайно сложным делом). Наконец, на Я-9Д поставили и более мощные карбюраторные двигатели Continental 21R с отдачей в 102 л.с. и Hercules YXC-3 мощностью 103 л.с. Однако мотор Hercules в процессе испытаний был тоже заменен на Continental.

 С учетом более высокой мощности и увеличенного передаточного числа ведущих мостов тягово-динамические качества автомобилей Я-9Д стали немного лучше, чем у ЯГ-10: их максимальная скорость, в частности, возросла до 50–55 км/ч. Однако никакого серийного воплощения проект московской «трехоски» впоследствии так и не получил, поскольку в распоряжении Ярославского автозавода даже спустя несколько лет так и не появилось технологического оборудования ни для выпуска новых рам со штампованными лонжеронами, ни для изготовления червячных главных передач. (По этой причине для троллейбусов ЯТБ-1, освоенных в Ярославле много позже, в 1936 году, ведущие мосты с червячными редукторами пришлось делать на ЗиСе).



Источники:

М. Соколов "Вехи истории: первый трёхосный" ("Коммерческий транспорт" №7, 2006 г.)

М. Соколов "Альтернативные "трёхоски" ("Автотрак" №8, 2008 г.)

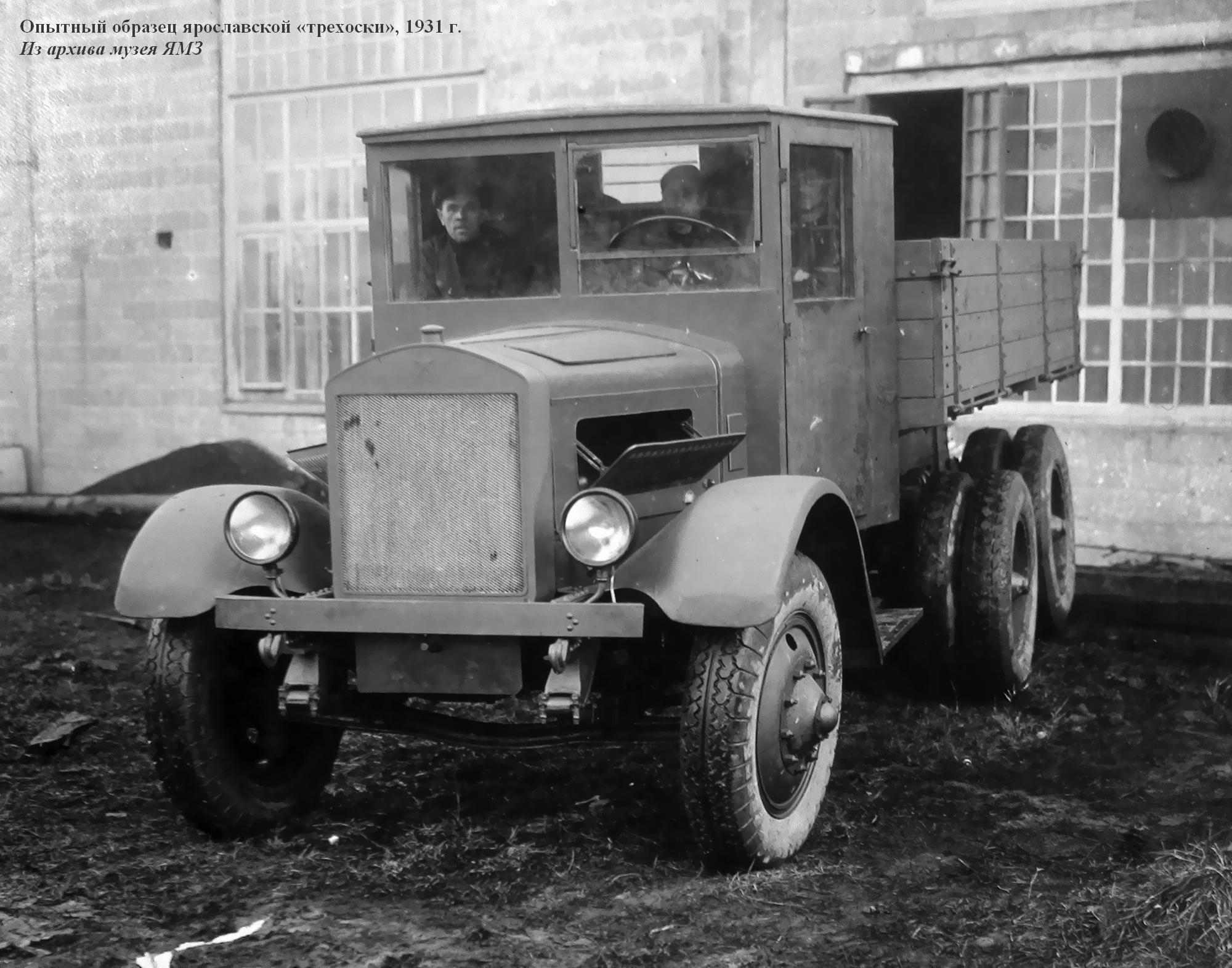

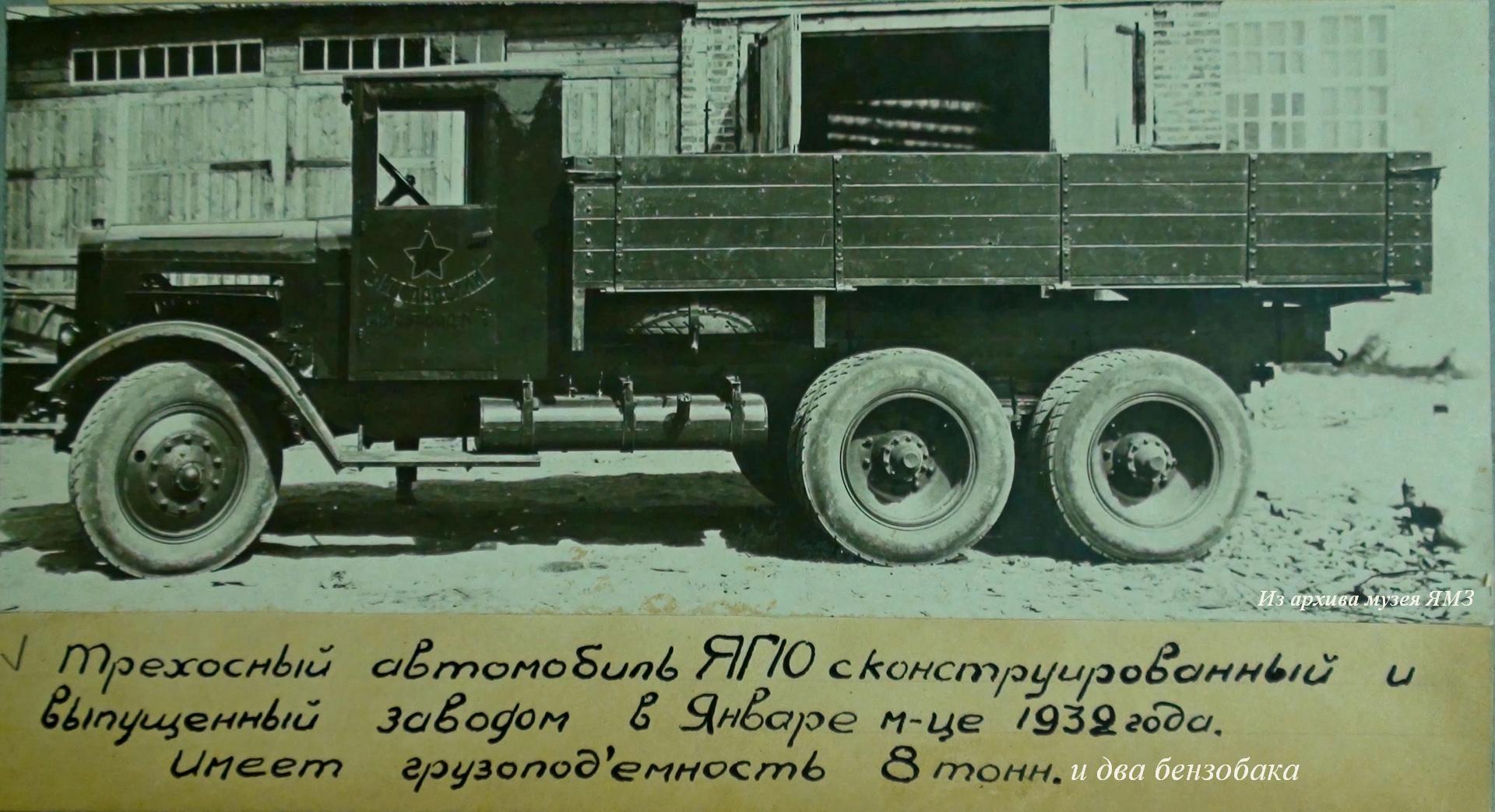

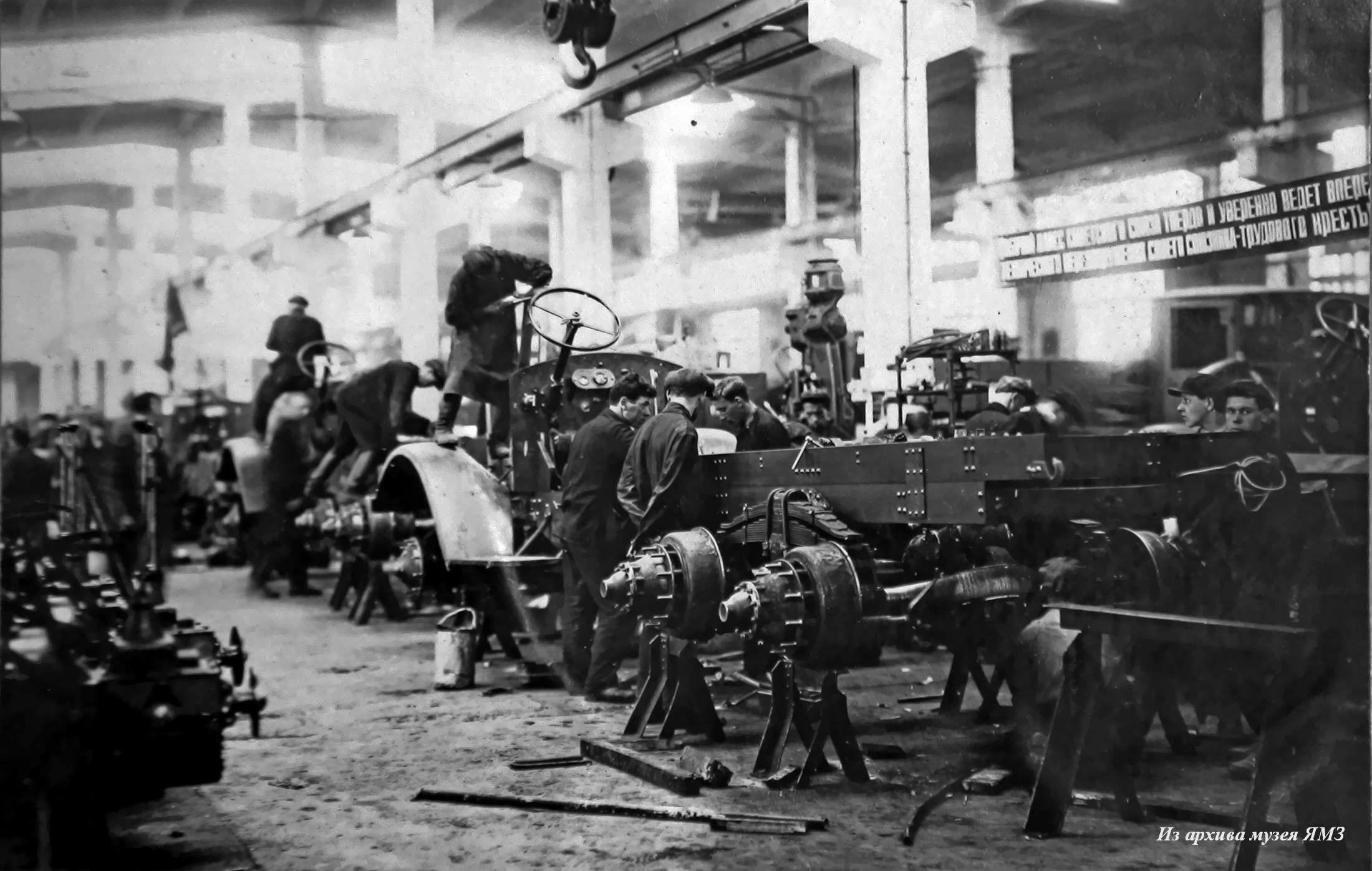

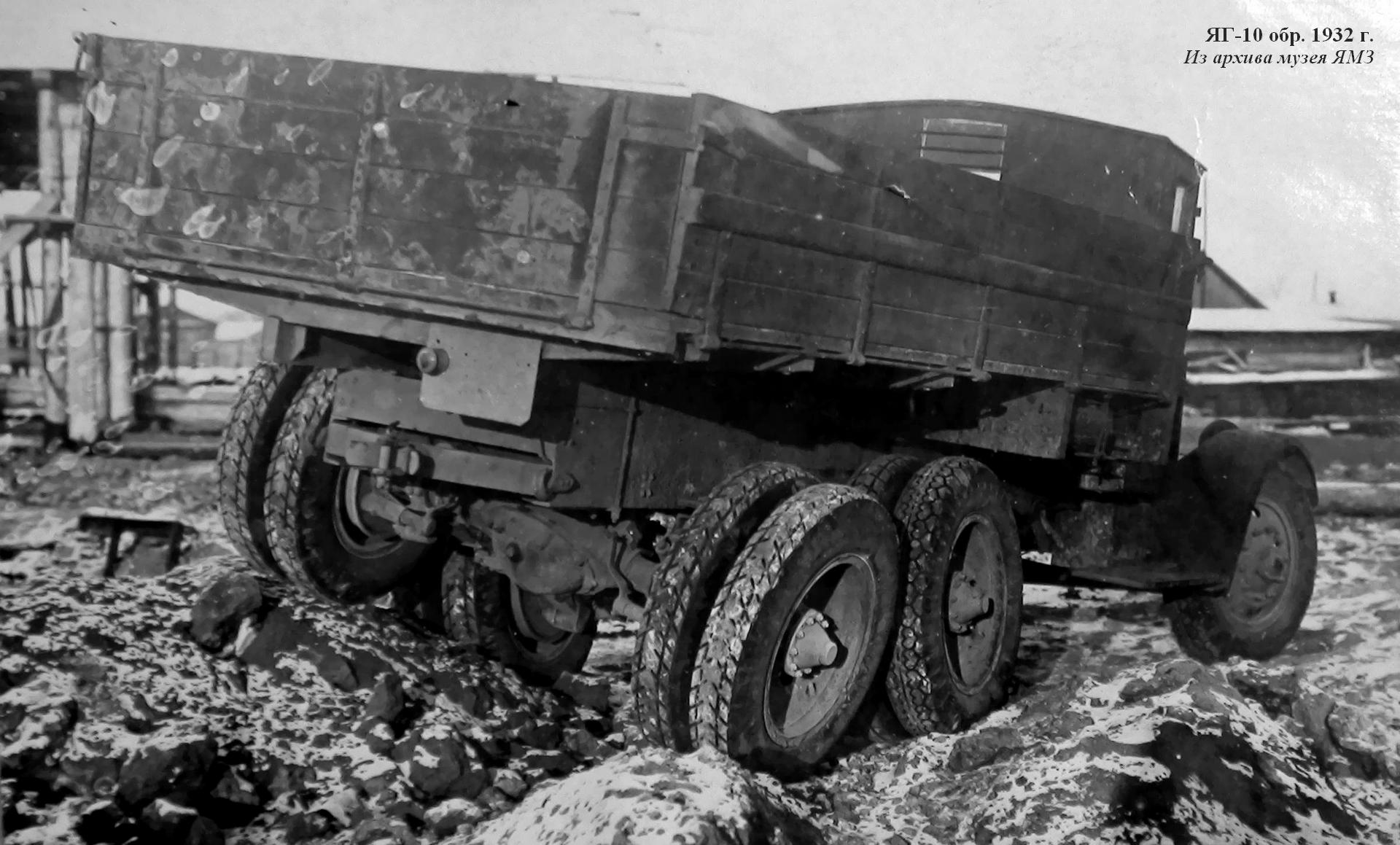

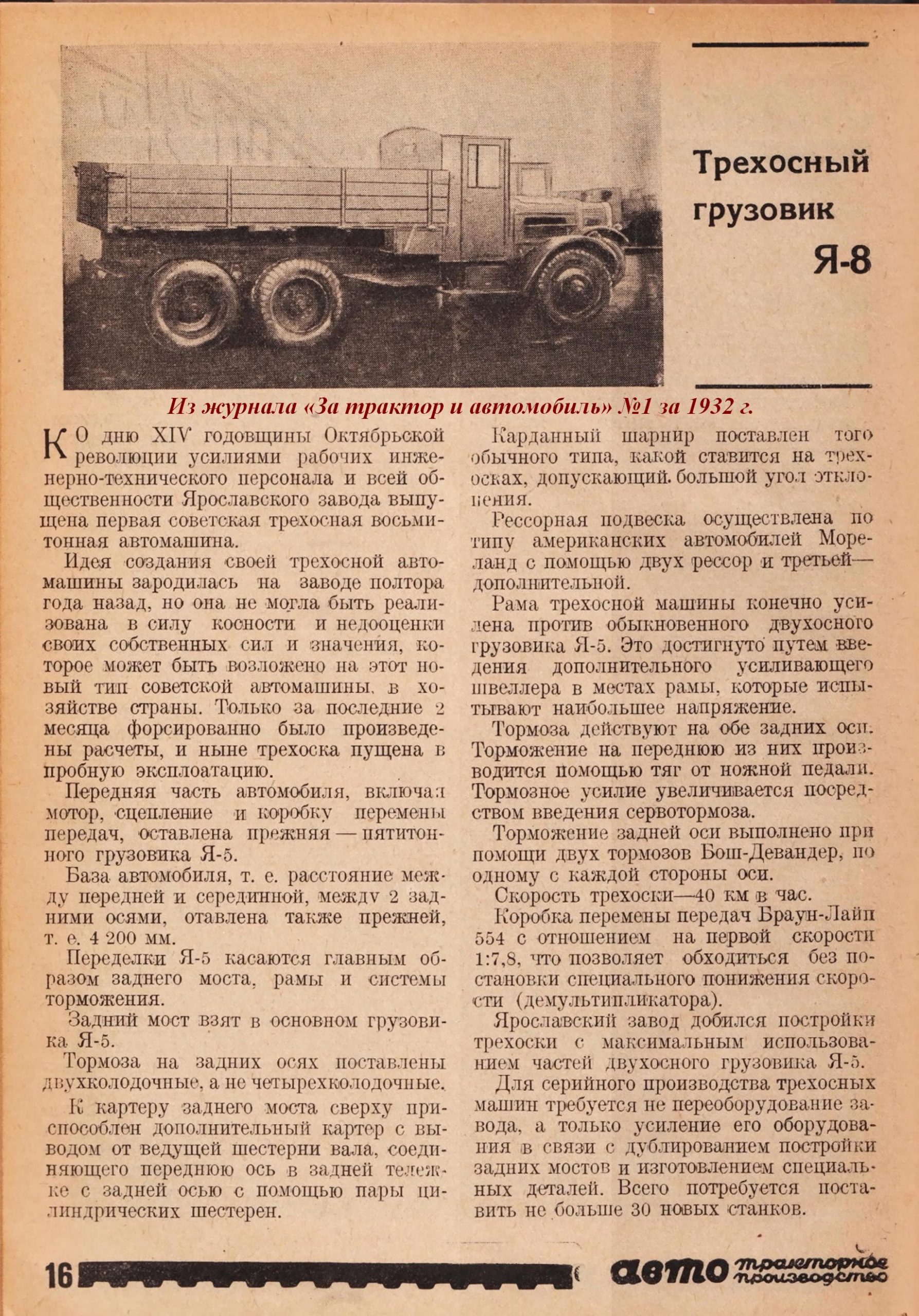

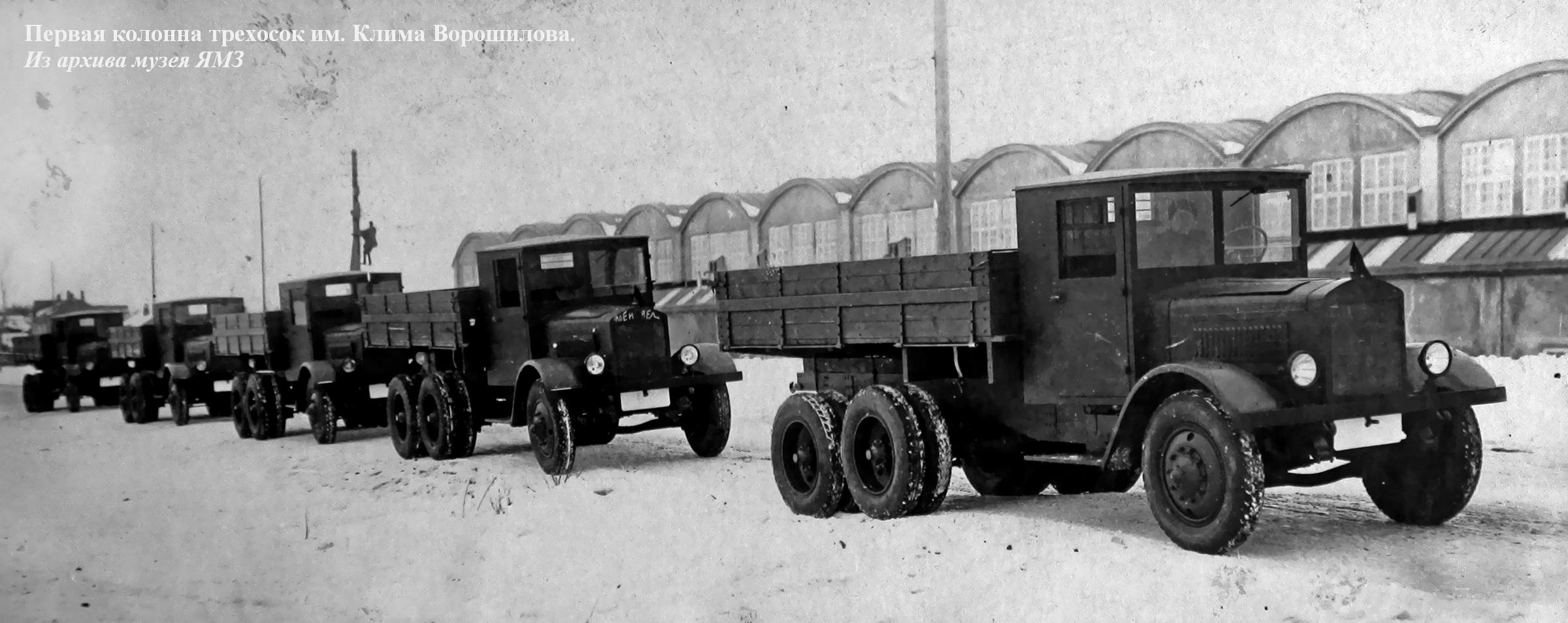

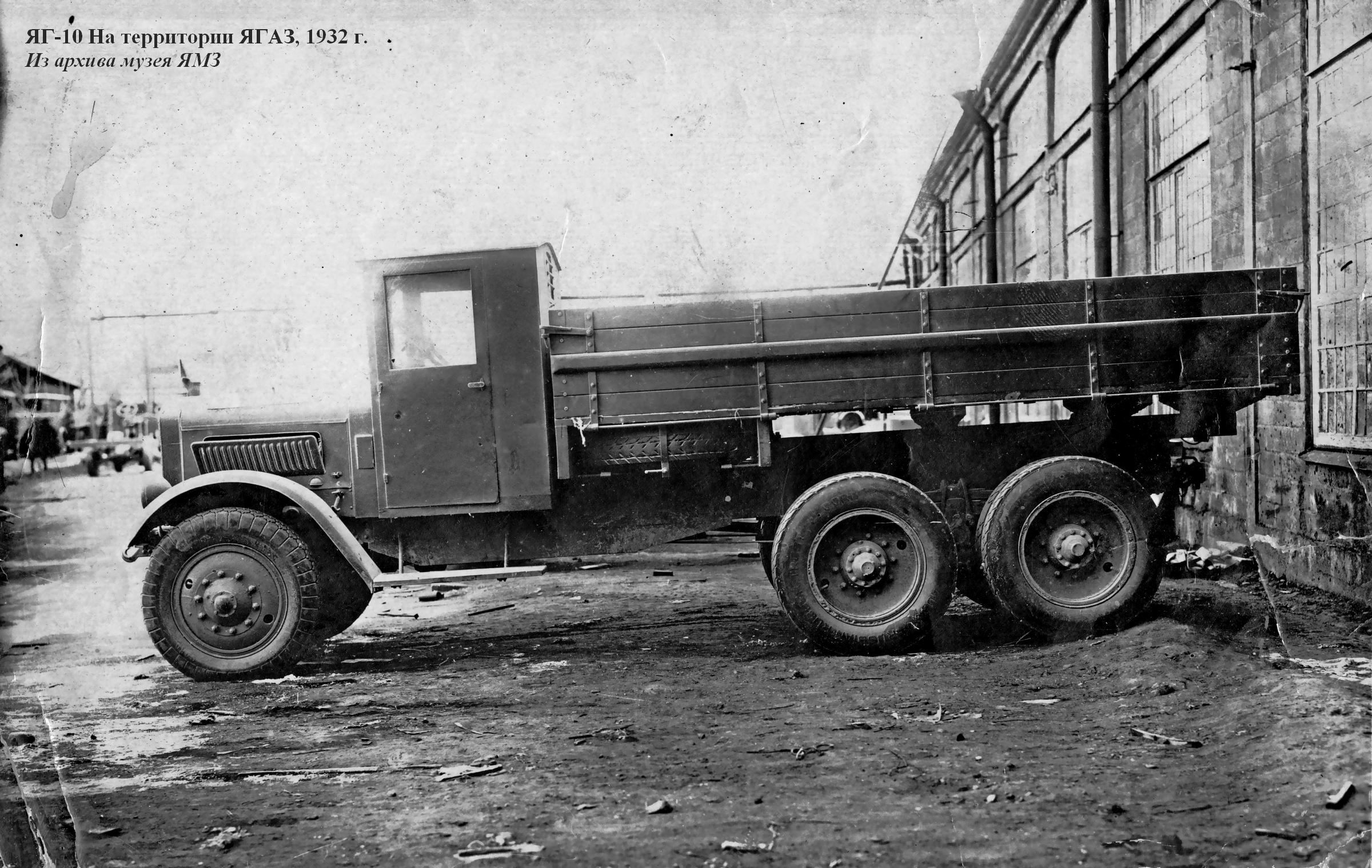

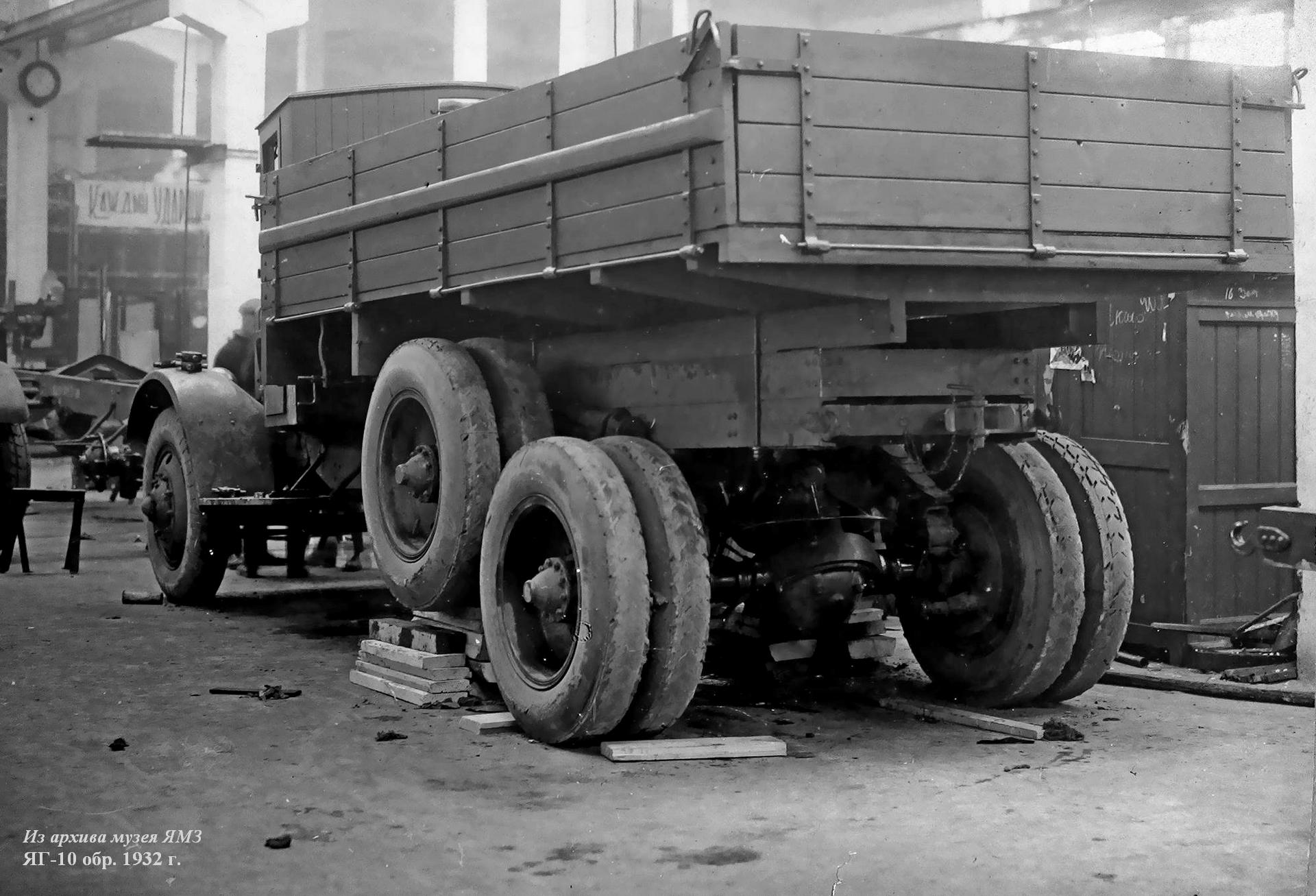

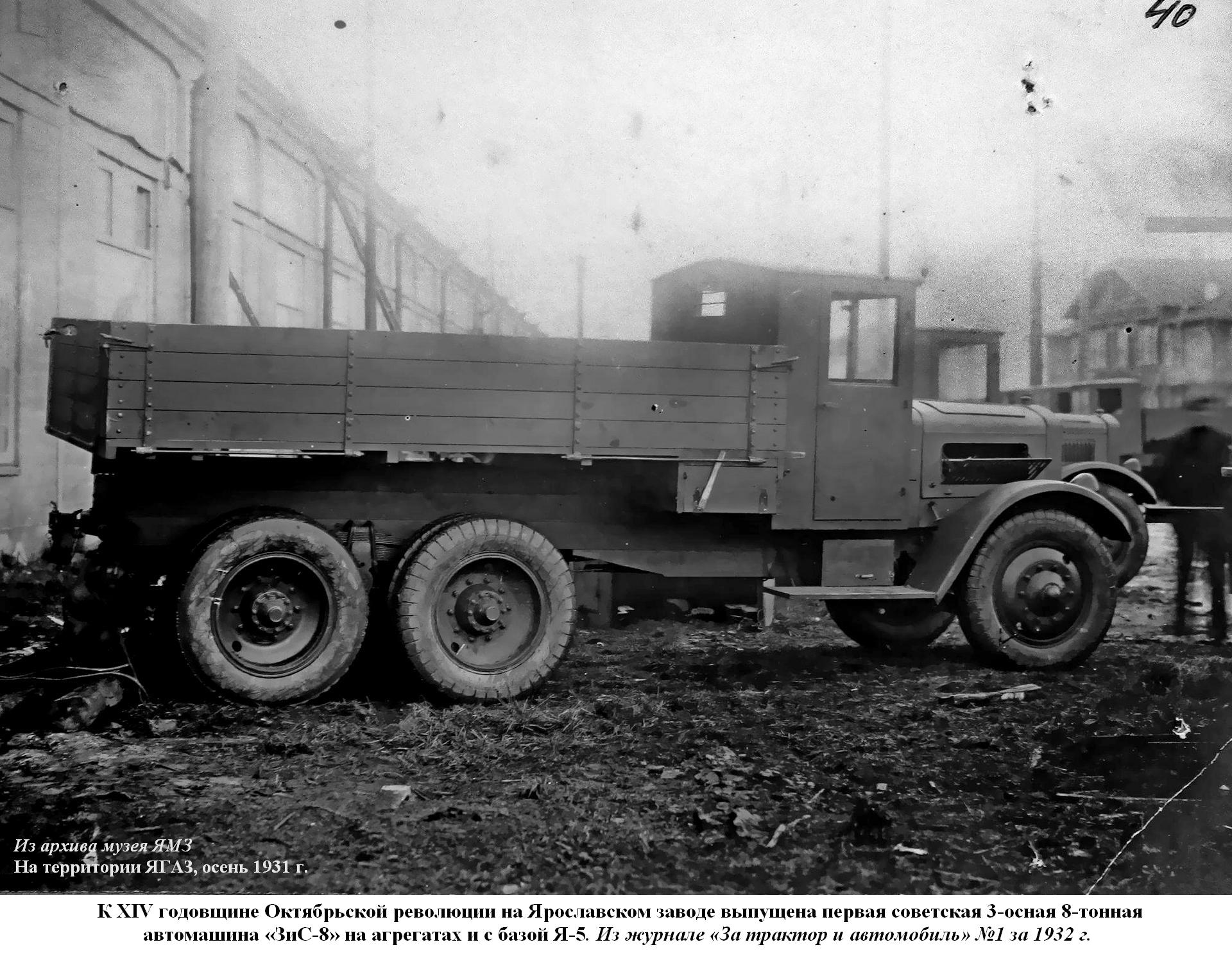

 7 ноября 1931 года на ярославском автозаводе была завершена постройка первого образца шестиколесного автомобиля ЯГ-10. Диковинная по тем временам машина почти сразу же отбыла в Москву, где была передана в НАТИ для испытаний. Как отмечалось в отчете, ЯГ-10 "представлял собой серийный грузовик Я-5, поставленный на шестиколесный ход. Это увеличило тоннаж машины с 5 до 8 т, и до 5 т по бездорожью". Основные изменения в конструкции стандартного Я-5 сводились к следующему:

  1. Путем установки дополнительного швеллера усилена рама.
  2. Поднят кузов.

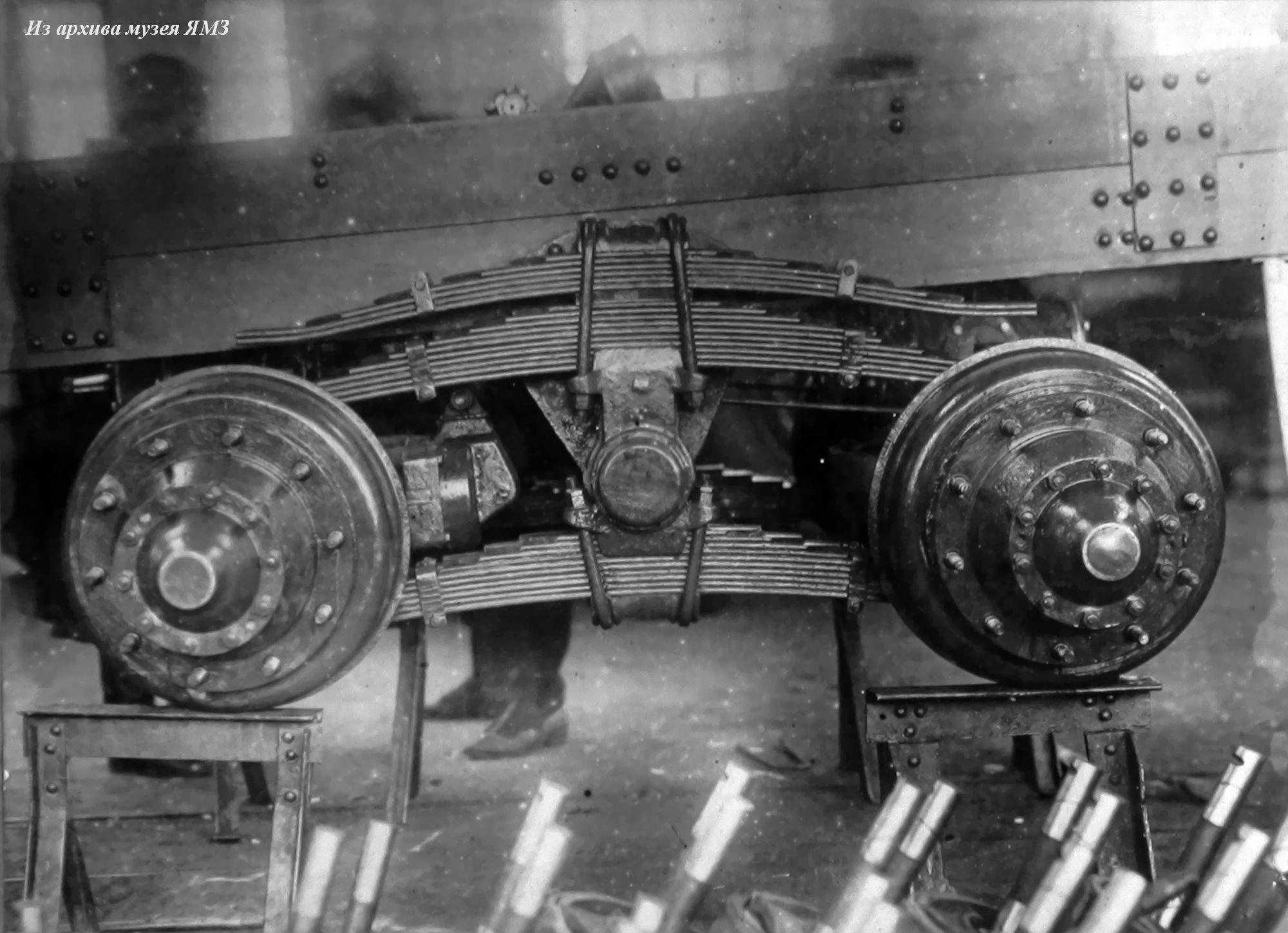

  3. К шасси приспособлена рессорная подвеска шестиколесного автомобиля Мореланд
  4. Приспособлены карданные валы Мореланд.
  5. Выполнены переборы для снятия мощности со среднего моста и подвода ее к заднему.
  6. Переделано тормозное устройство.
  7. На каждое колесо заднего моста установлены цилиндры Девандра.

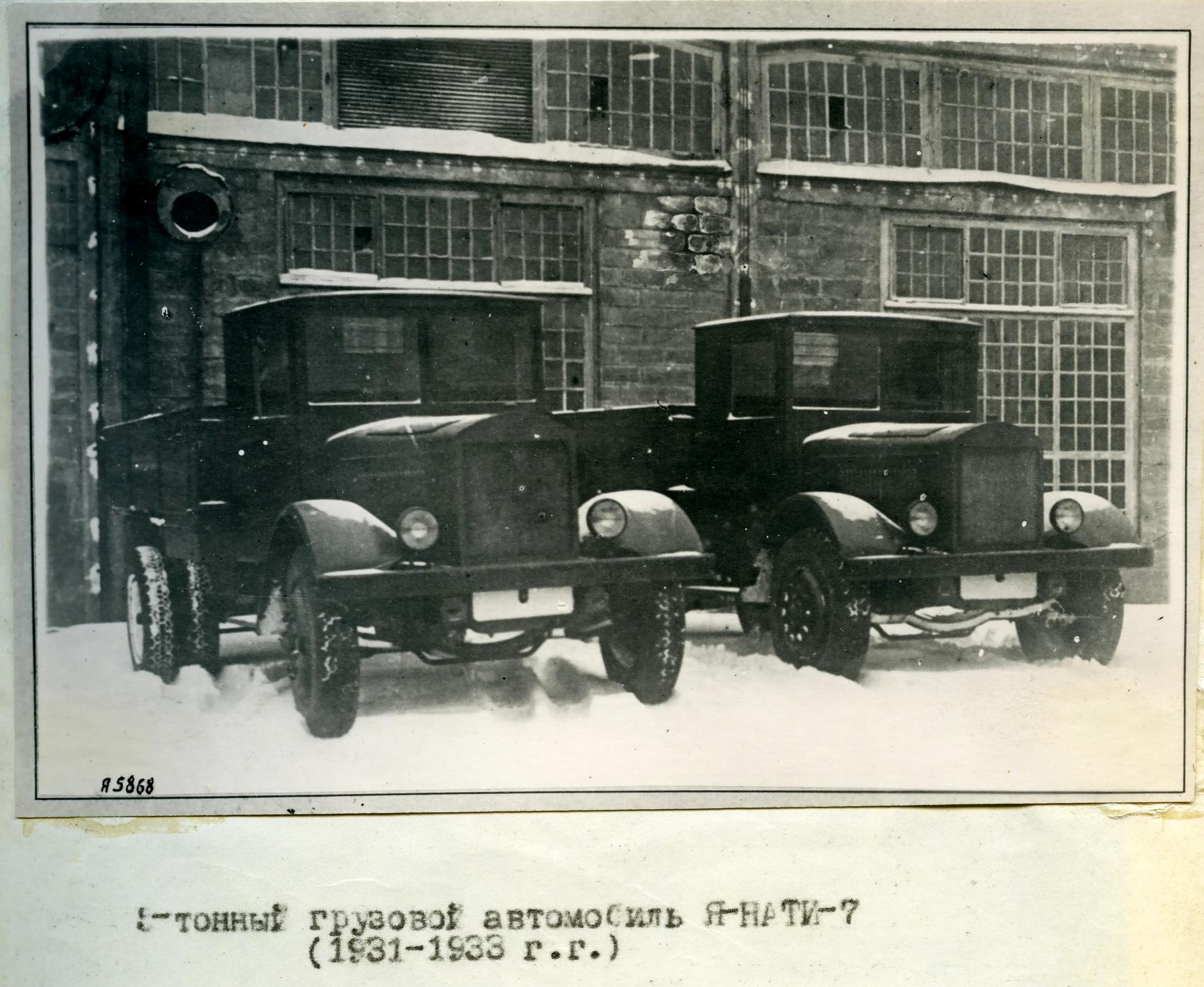

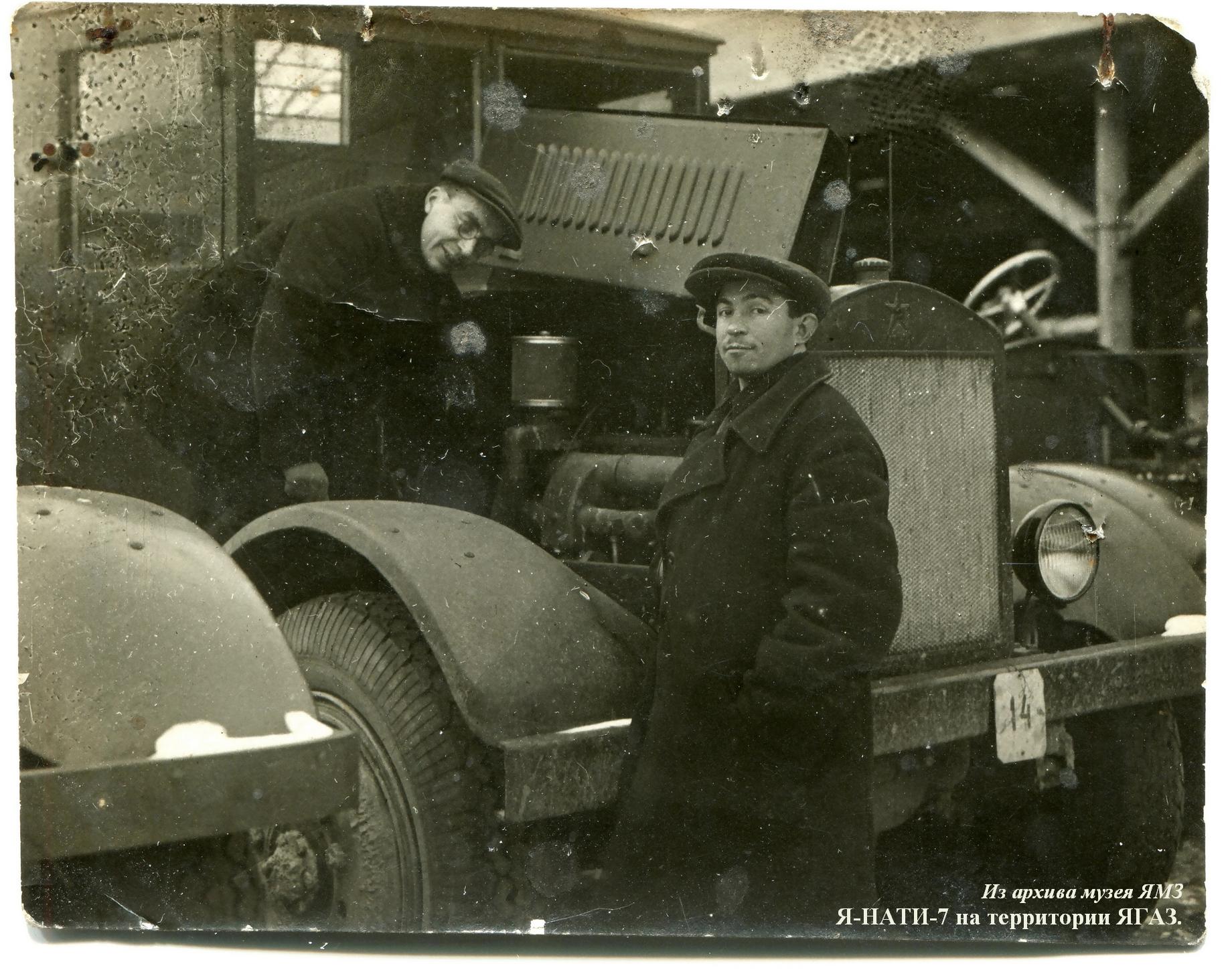

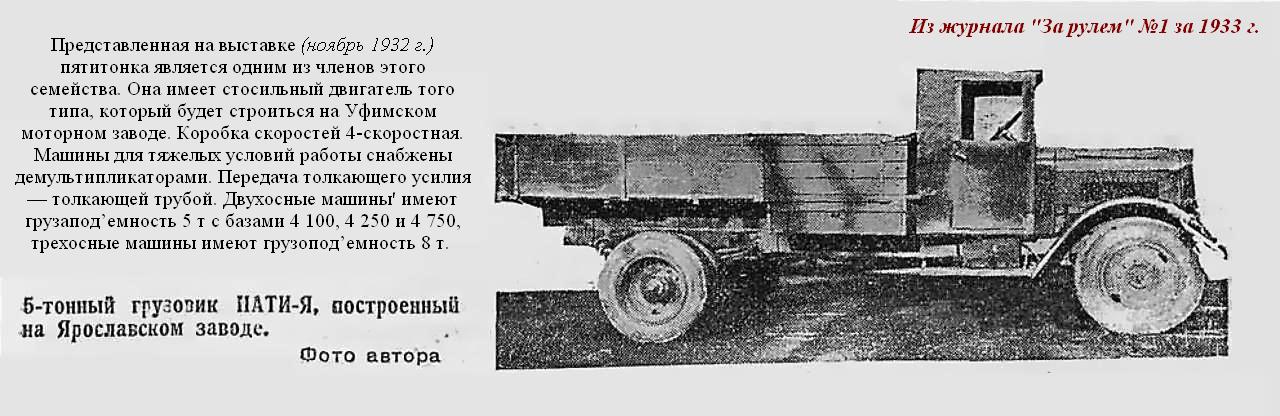

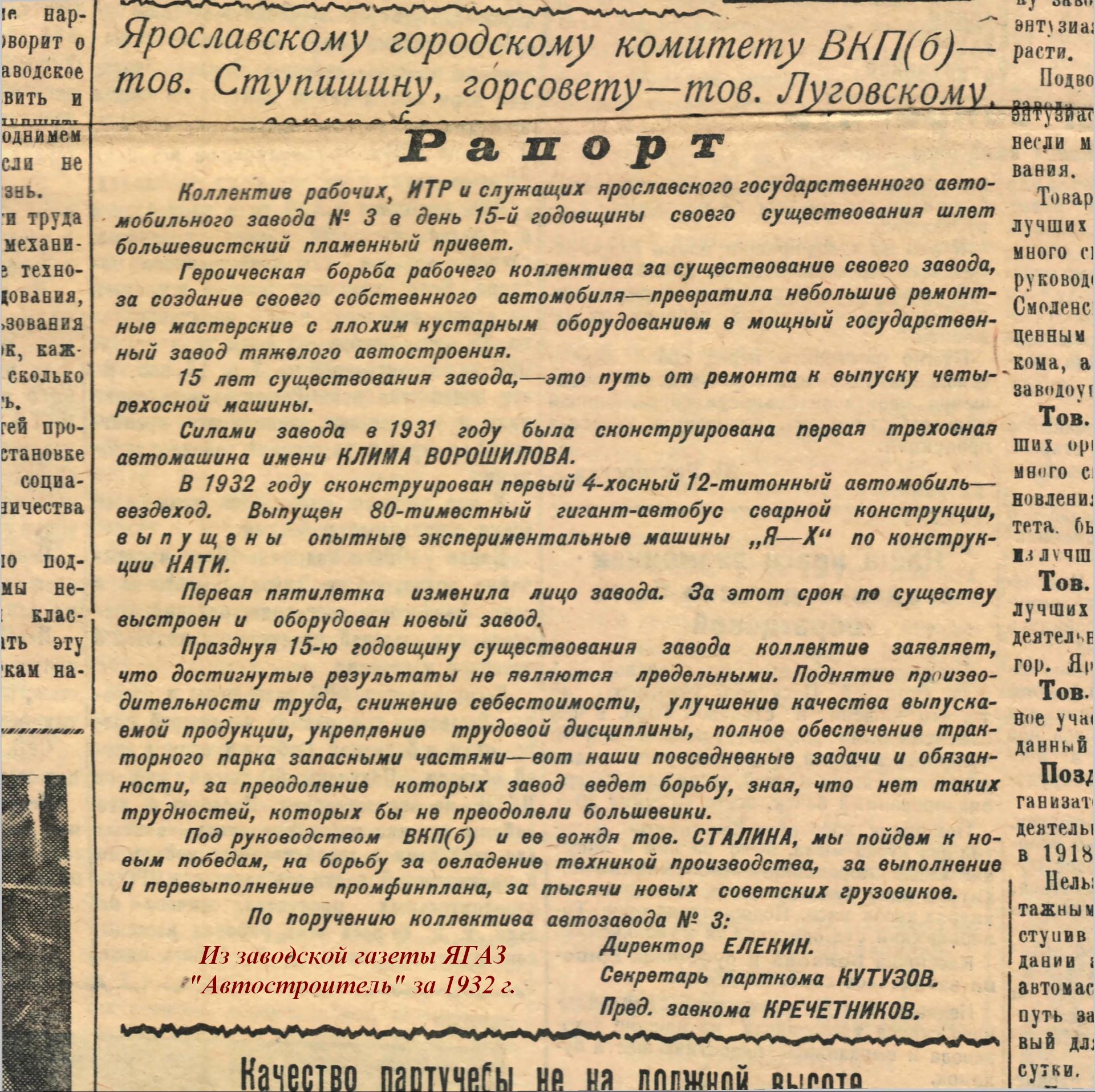

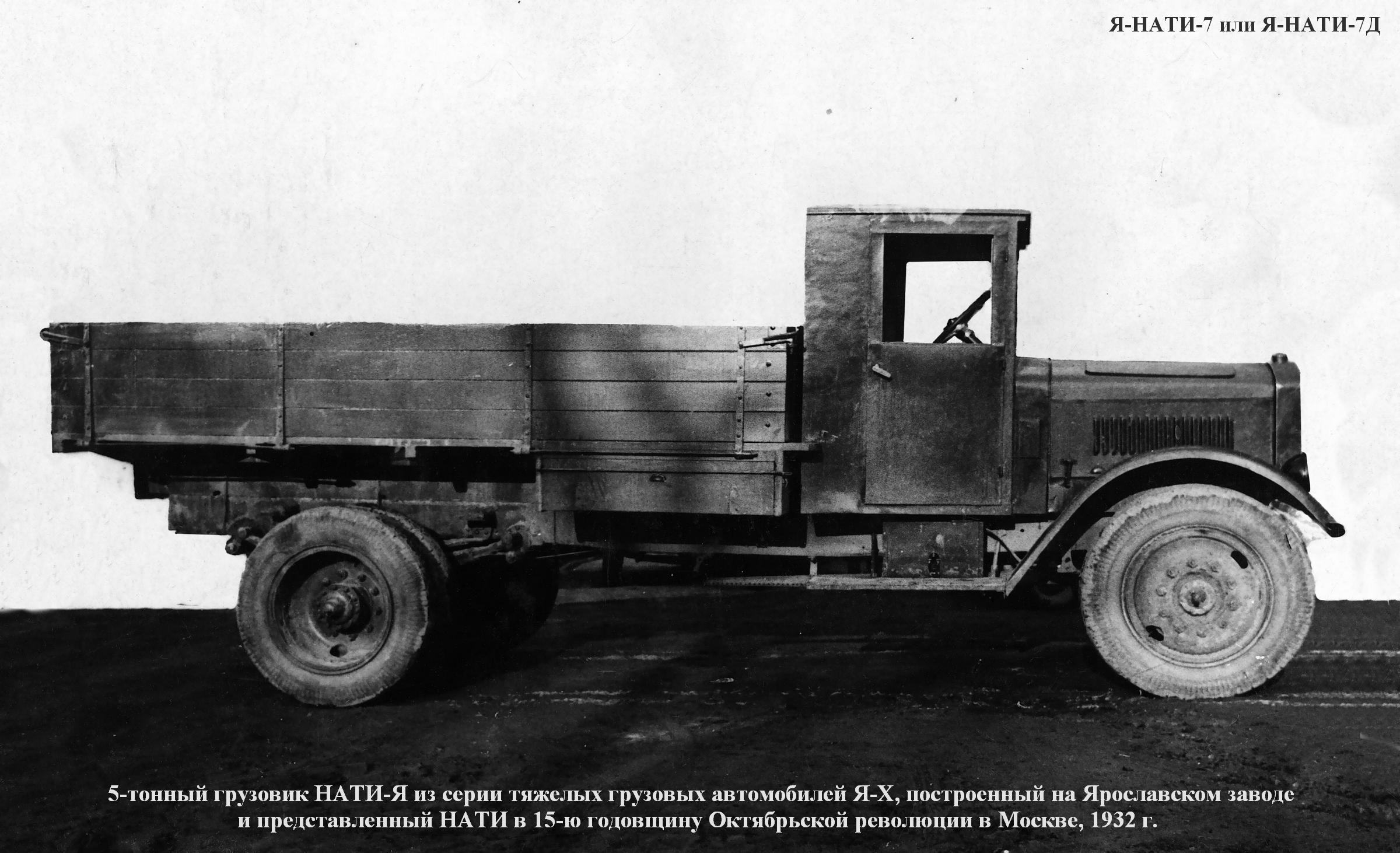

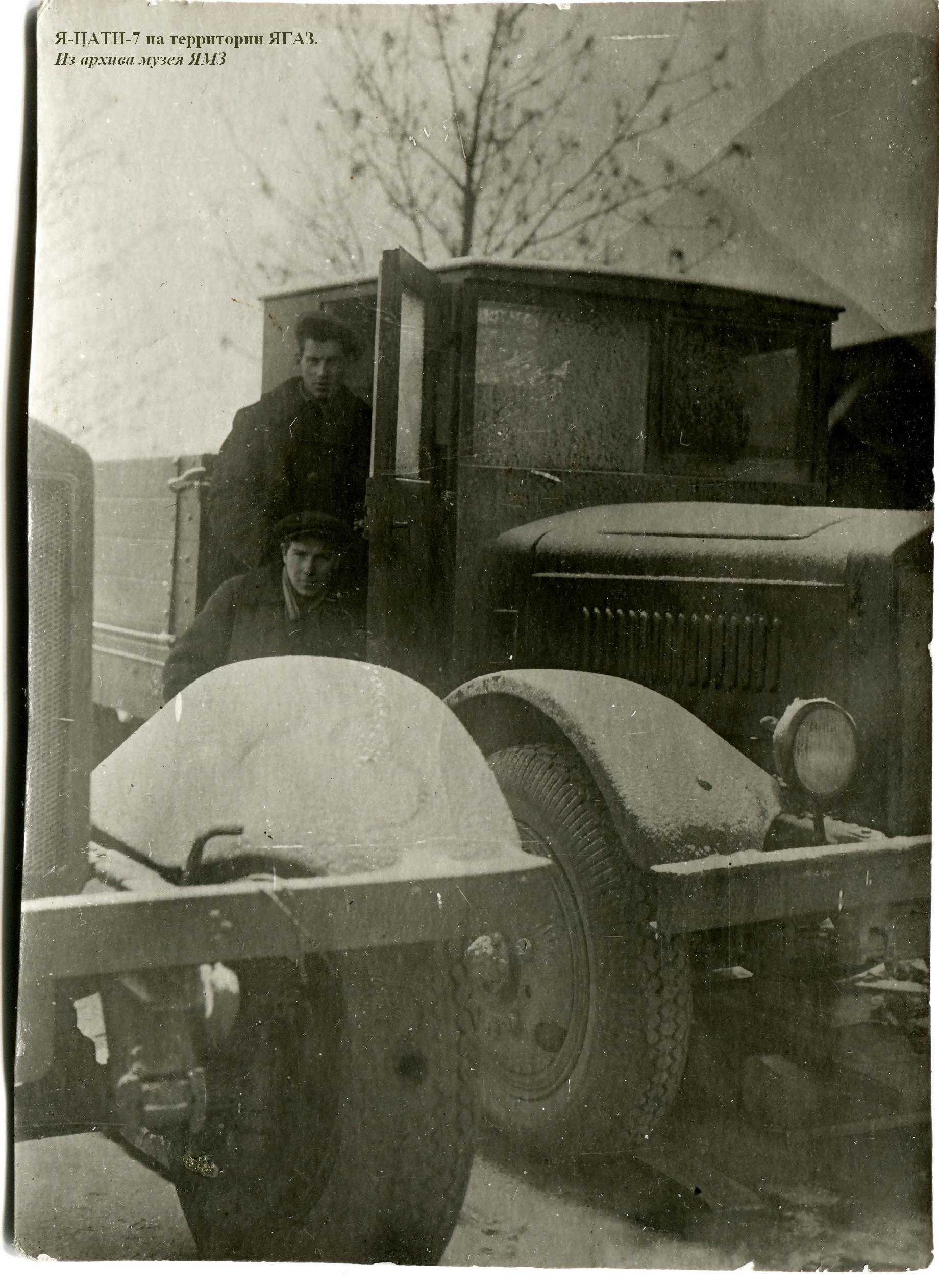

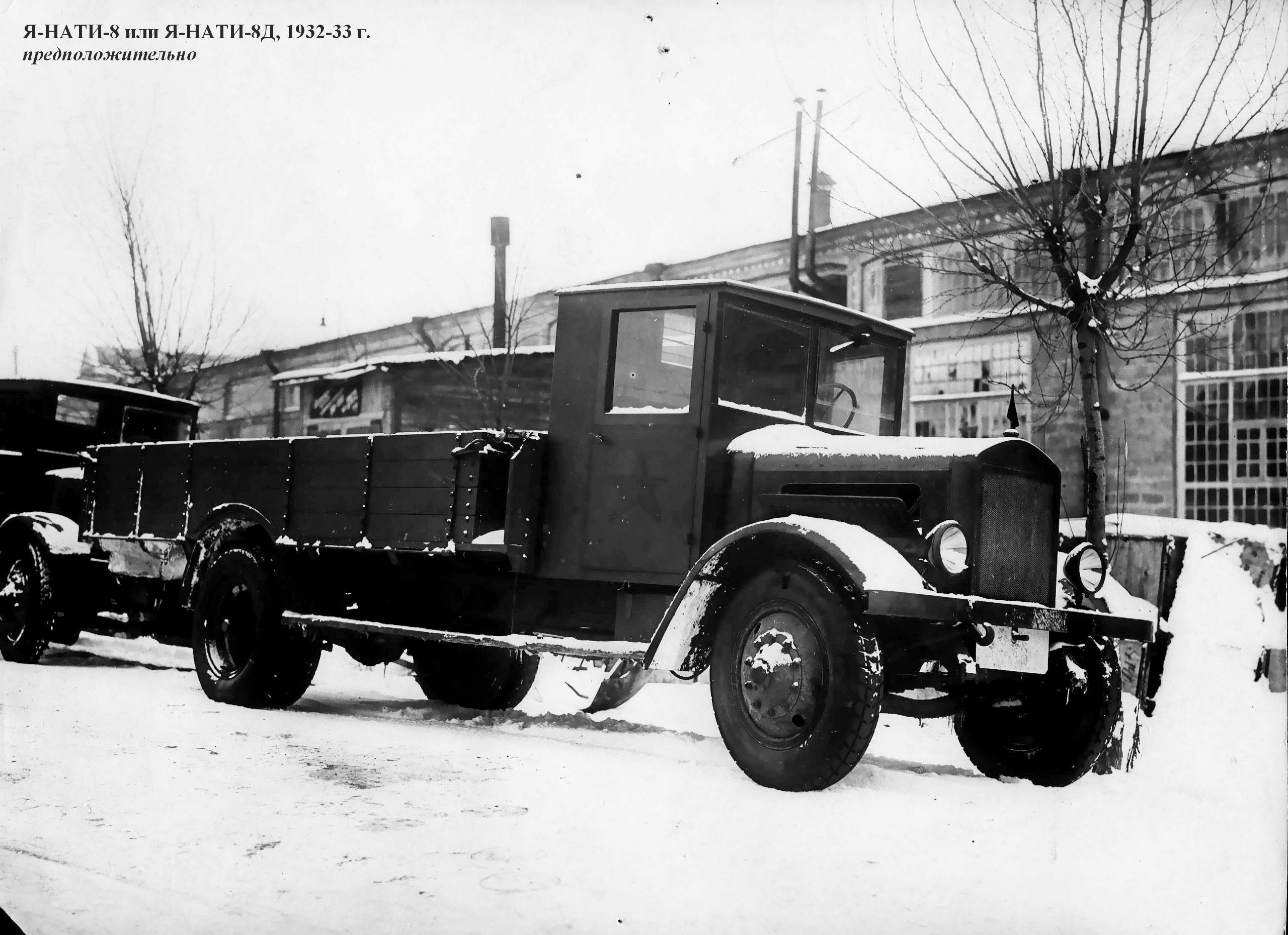

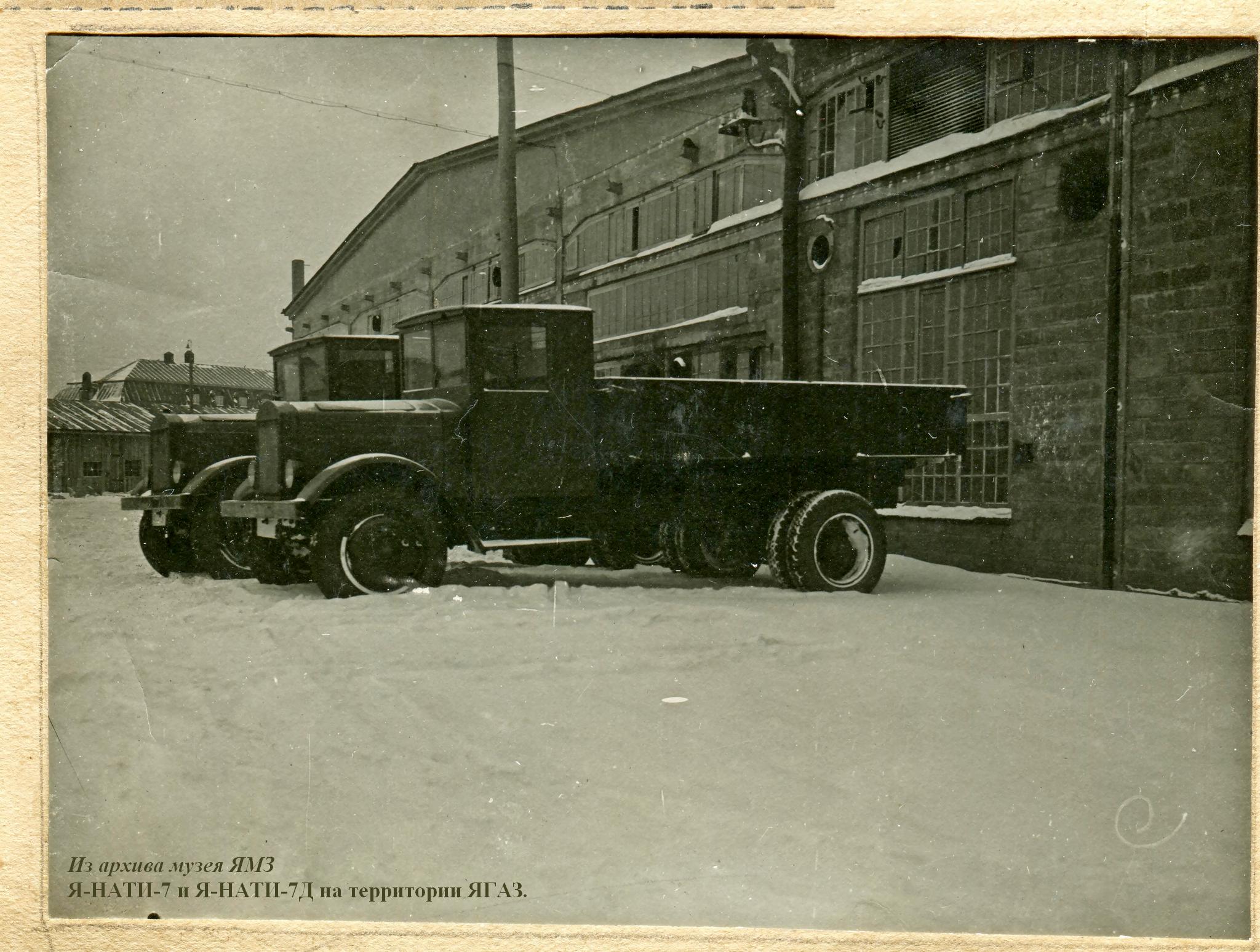

 … на ЯГАЗе для НАТИ в 1932-33-х годах были построены сразу несколько опытных конструкций. Базовыми являлись Я-7 и Я-8 с колесной формулой 4x2 грузоподъемностью 5000 кг, которая могла быть повышена до 7000 кг. На них использовался американский двигатель Continental-21R (6 цилиндров, 6850 см3, 100-102 л.с. при 2400 об/мин) и четырехступенчатая коробка передач. Модель Я-7Д с демультипликатором получала более широкий диапазон тяговых усилий и скоростей движения. Я-7 и Я-8 имели раму, отштампованную из стального листа толщиной 8 мм, и различались базой (4250 и 4750 мм). Вот на базе этих-то машин и были изготовлены Я-9-НАТИ или Я-НАТИ-9Д с колесной формулой 6x4, аналогичной ЯГ-10 грузоподъемностью (8000 кг по шоссе и 5000 кг по бездорожью).

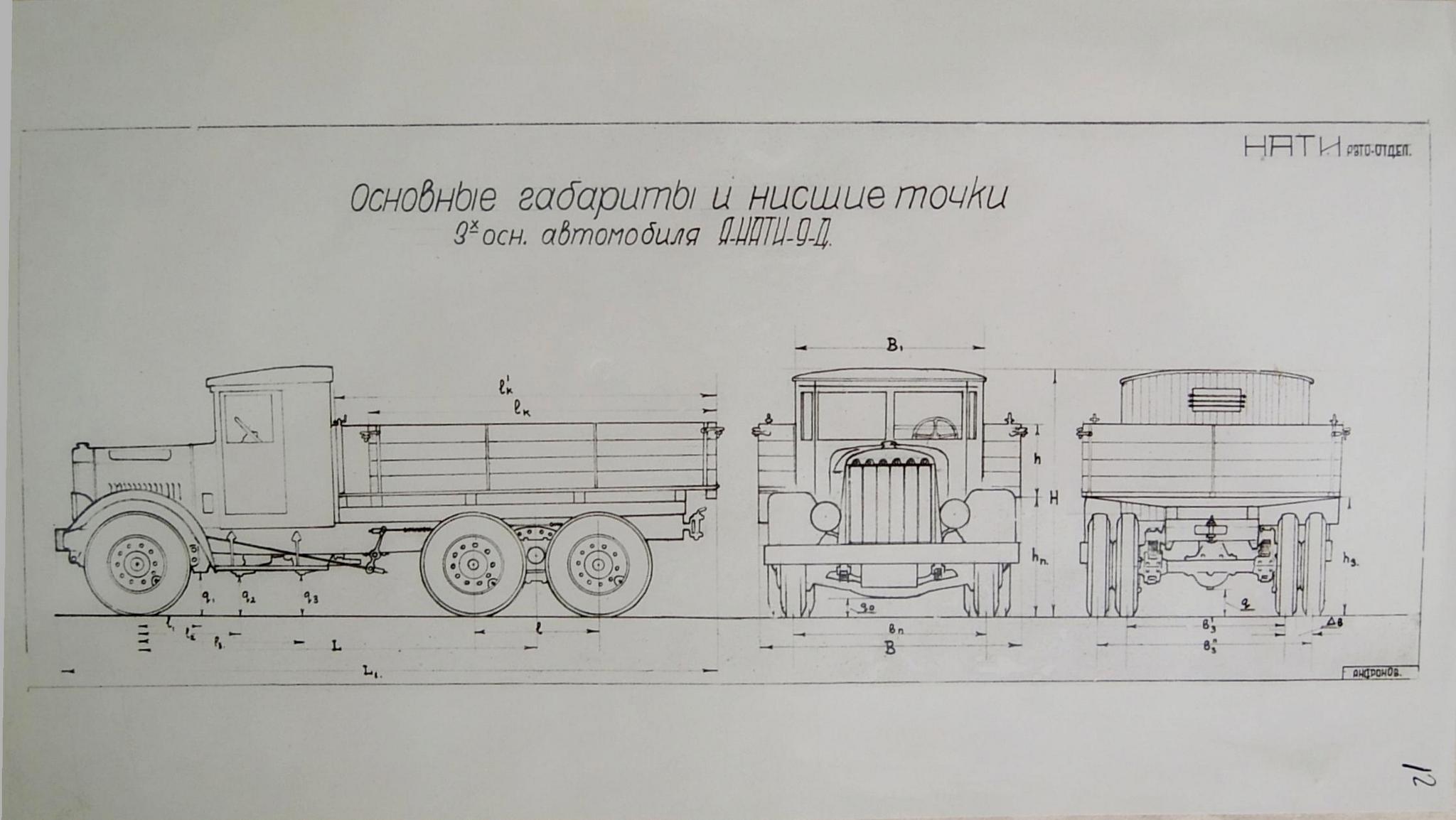

 Их габаритные размеры, несколько отличавшиеся от ЯГ-10 (в скобках), составляли: длина – 6320 мм (6990 мм), ширина – 2550 мм (2340 мм), база-4100 мм(4800 мм), высота по кабине – 2560 мм (2580 мм). Колея передних колес равнялась 1820 мм, а задних – 1945 мм (у ранних ЯГ-10 – 1750 и 1784 мм соответственно). Силовым агрегатом им служили 6-цилиндровые рядные верхнеклапанные двигатели «Continental-21R» объемом 7,02 л и мощностью 102 л. с. (степень сжатия 4,16).

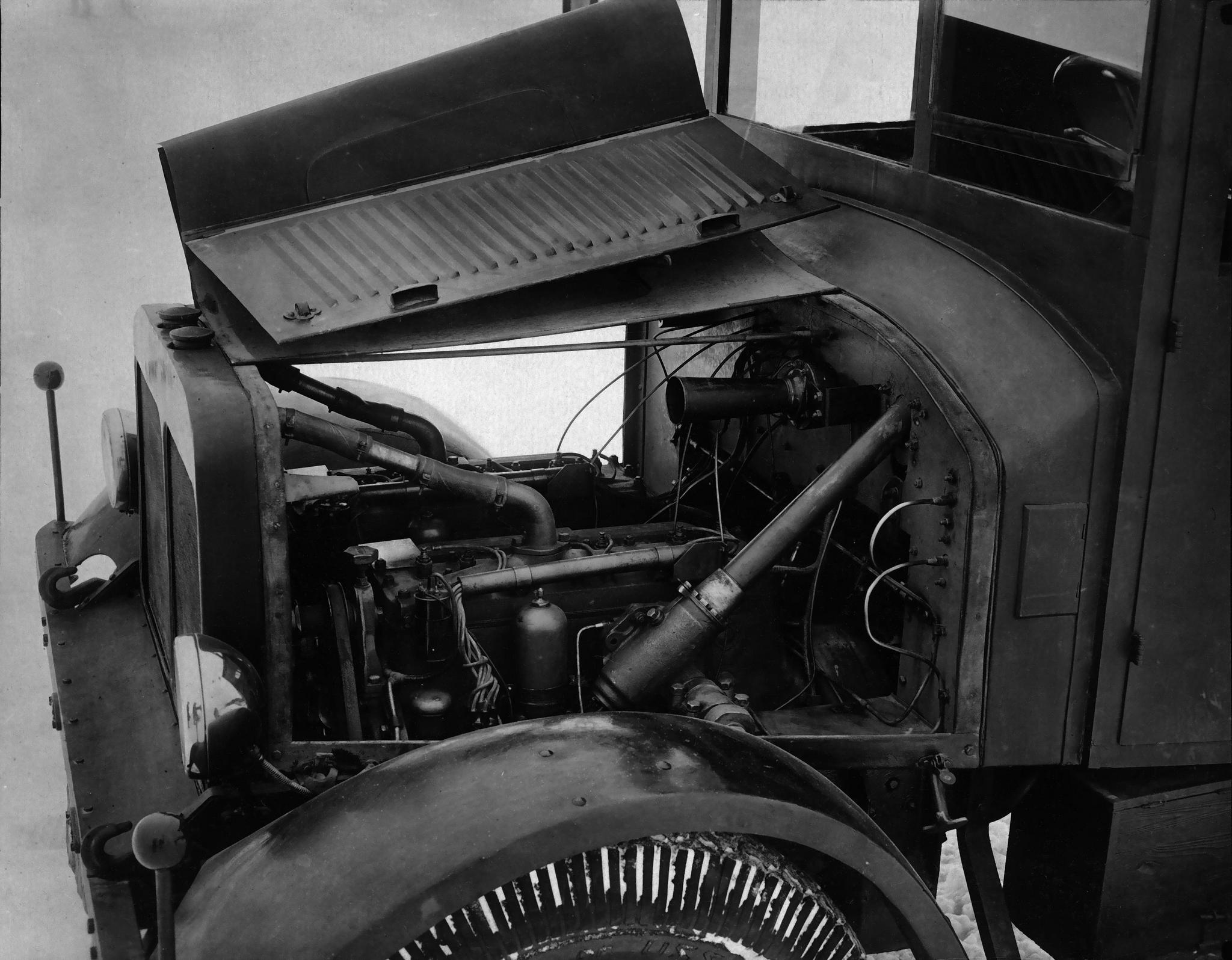

 Правда, стоит упомянуть, что на машине № 1 вначале установили двигатель «Hercules YXC 3» (7,85 л, 103 л.с.), но он вскоре вышел из строя из-за повреждения рабочей буксы одного цилиндра и был тоже заменен на «Континенталь» (снятый с Я-7-Д). Зажигание предусмотрели двойное – от магнето и батареи. Машины оснащались дистрибутором, динамо и стартером фирмы «Делько-Реми».

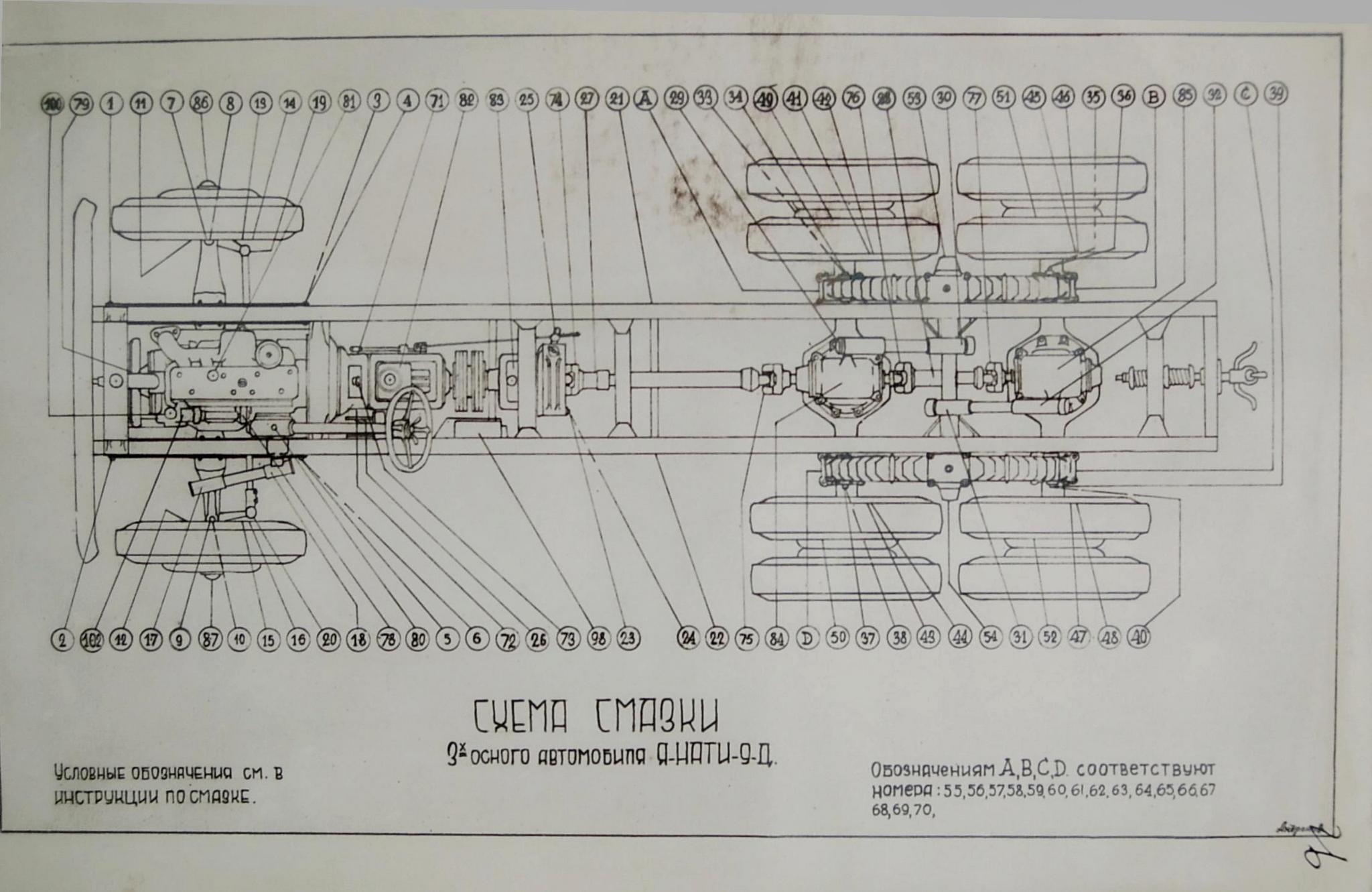

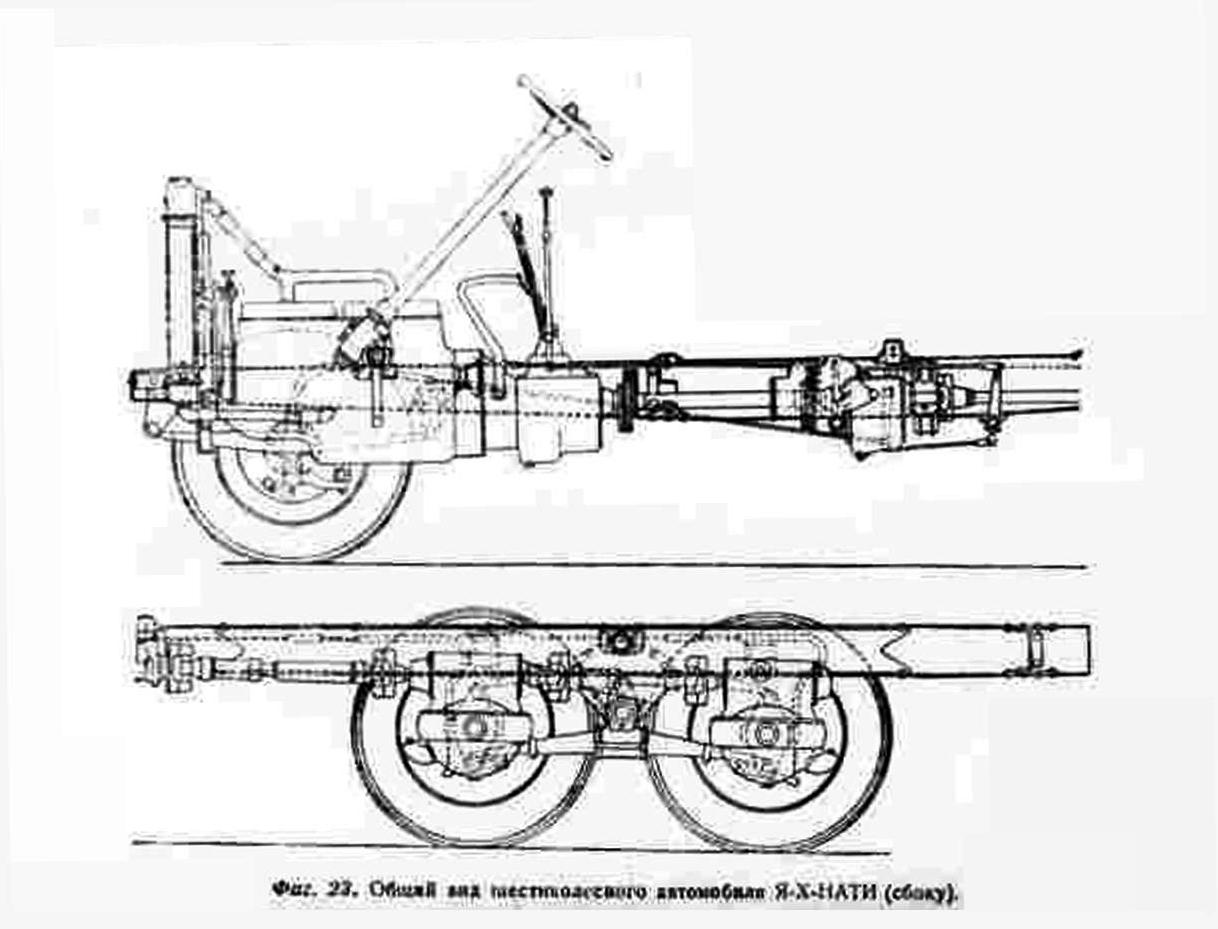

 На всех образцах Я-НАТИ было установлено многодисковое сухое сцепление «Brown-Lipe-55» (ведущих дисков – 7, ведомых – 8), кстати, весьма надежное и плавно включавшееся. 4-ступенчатая КП была модели «Brown-Lipe-554». Оба Я-9-Д также снабдили 2-скоростным демультипликатором. Двойной шестеренчатый редуктор у Я-9-Д заменили червячной передачей с верхним расположением червяков, относительно простой, компактной и бесшумной, дававшей возможность пропустить карданный вал к заднему ведущему мосту, не прибегая к дополнительной передаче, а лишь используя для этого червяк среднего моста. Примененная на этих машинах червячная главная передача, как считалось тогда, для трехосного автомобиля является более удобной. В то же время она допускает большое передаточное отношение. На обоих образцах были применены импортные червячные пары фирмы «Тимкен». Задние мосты Я-9-Д типа «Банджо», кованные, стальные, аналогичные ЯГ-10, имели полностью разгруженные выемные полуоси (на испытаниях показали себя с наилучшей стороны).

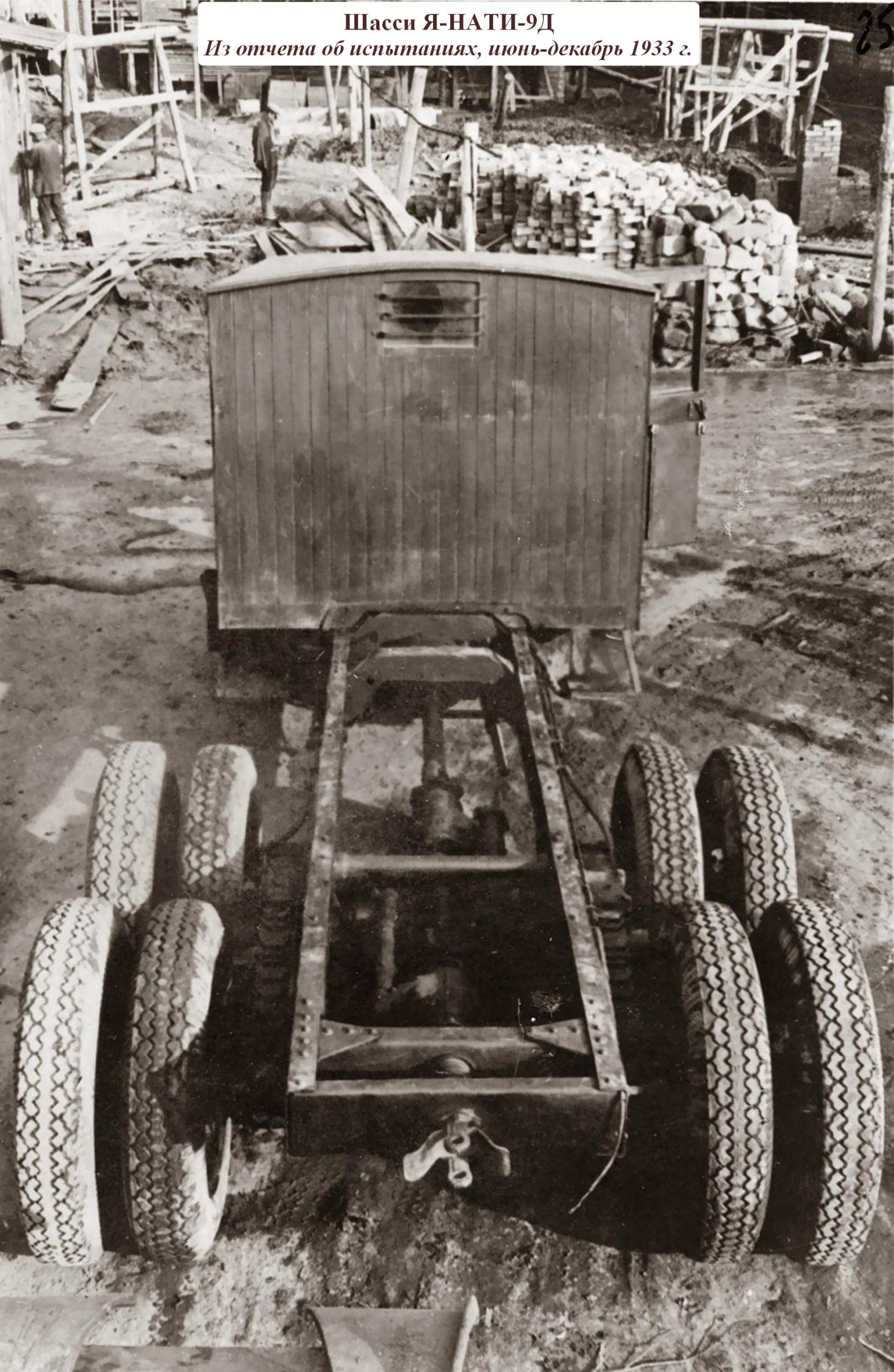

 Рамы Я-9Д были аналогичны рамам Я-7 и Я-7Д, но для увеличения их прочности и жесткости в лонжероны над задними мостами также были вставлены дополнительные швеллеры.

 Тормозная система Я-9-Д была двойная: центральный (ручной) тормоз, расположенный за демультипликатором (барабан с двумя внешними колодками), и ножной, действовавший на внутренние колодки барабанов всех колес (в отличие от дуплекс-тормозов на стандартной ярославской машине, на Я-9-Д применялись 2-колодочные тормоза). В качестве усилителя также выступал сервоприбор «Девандр» ярославского производства. Интересно, что на колеса задней тележки могли надеваться повышавшие проходимость гусеницы «Оверолл».

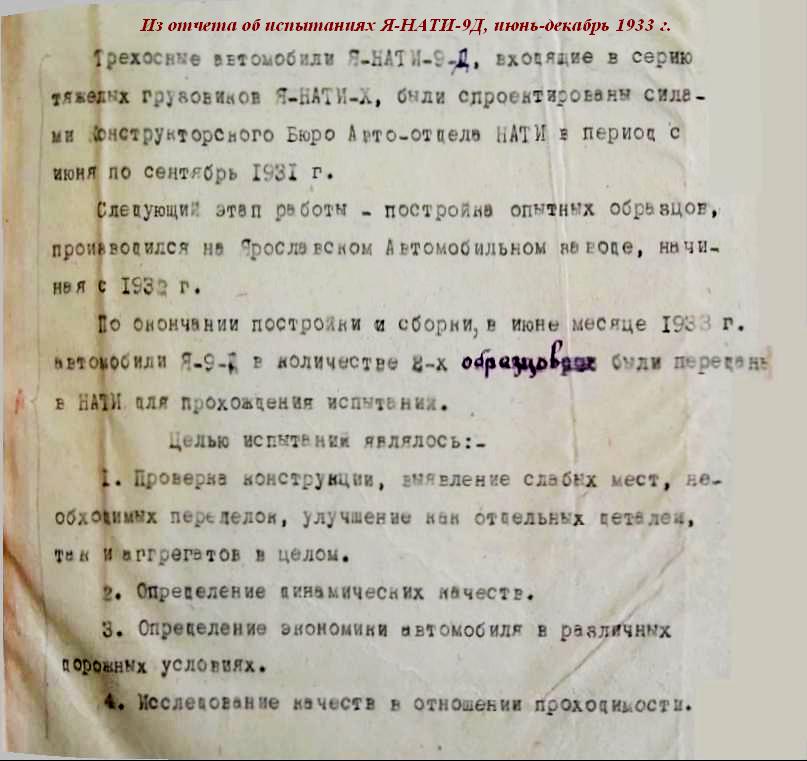

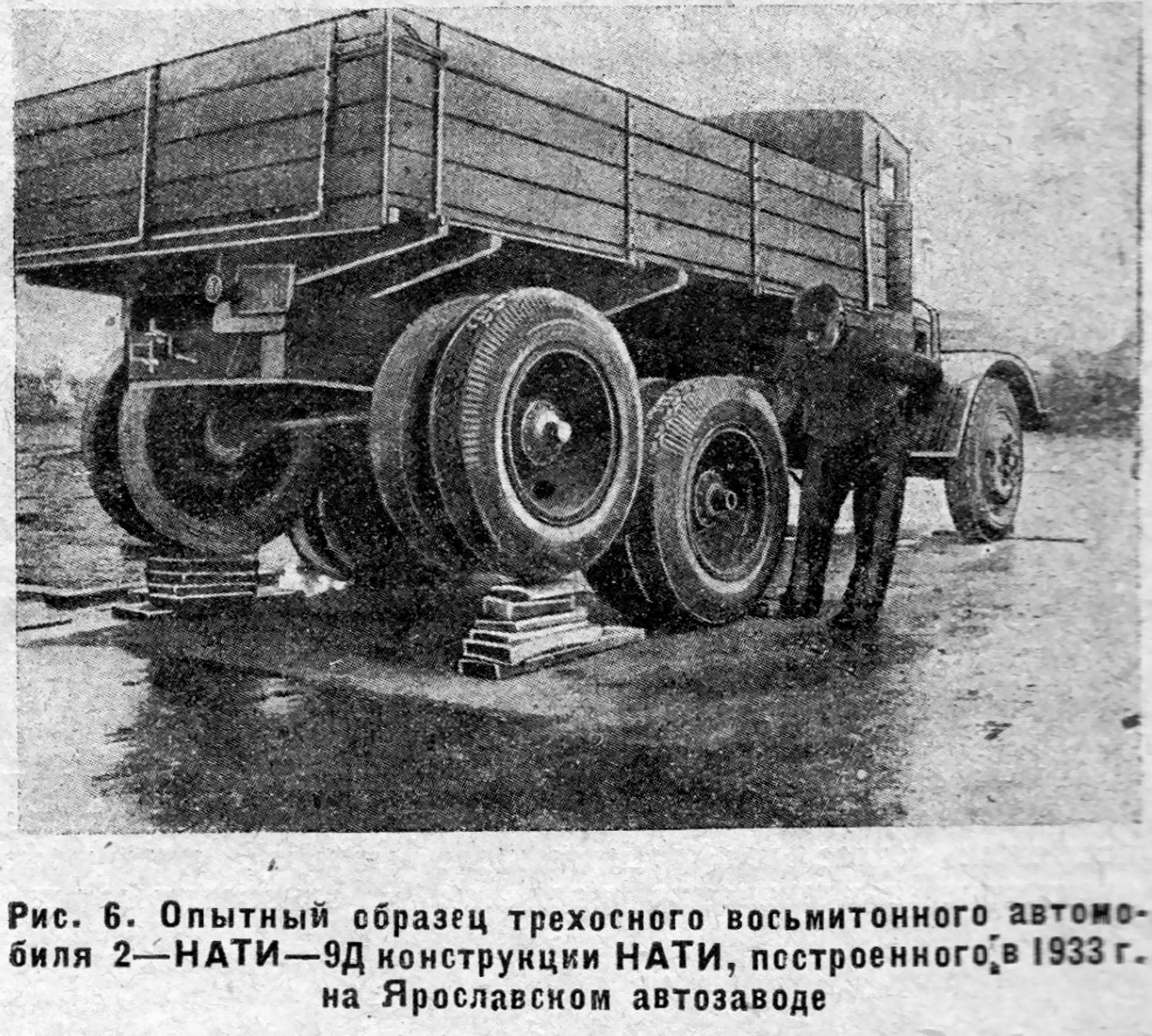

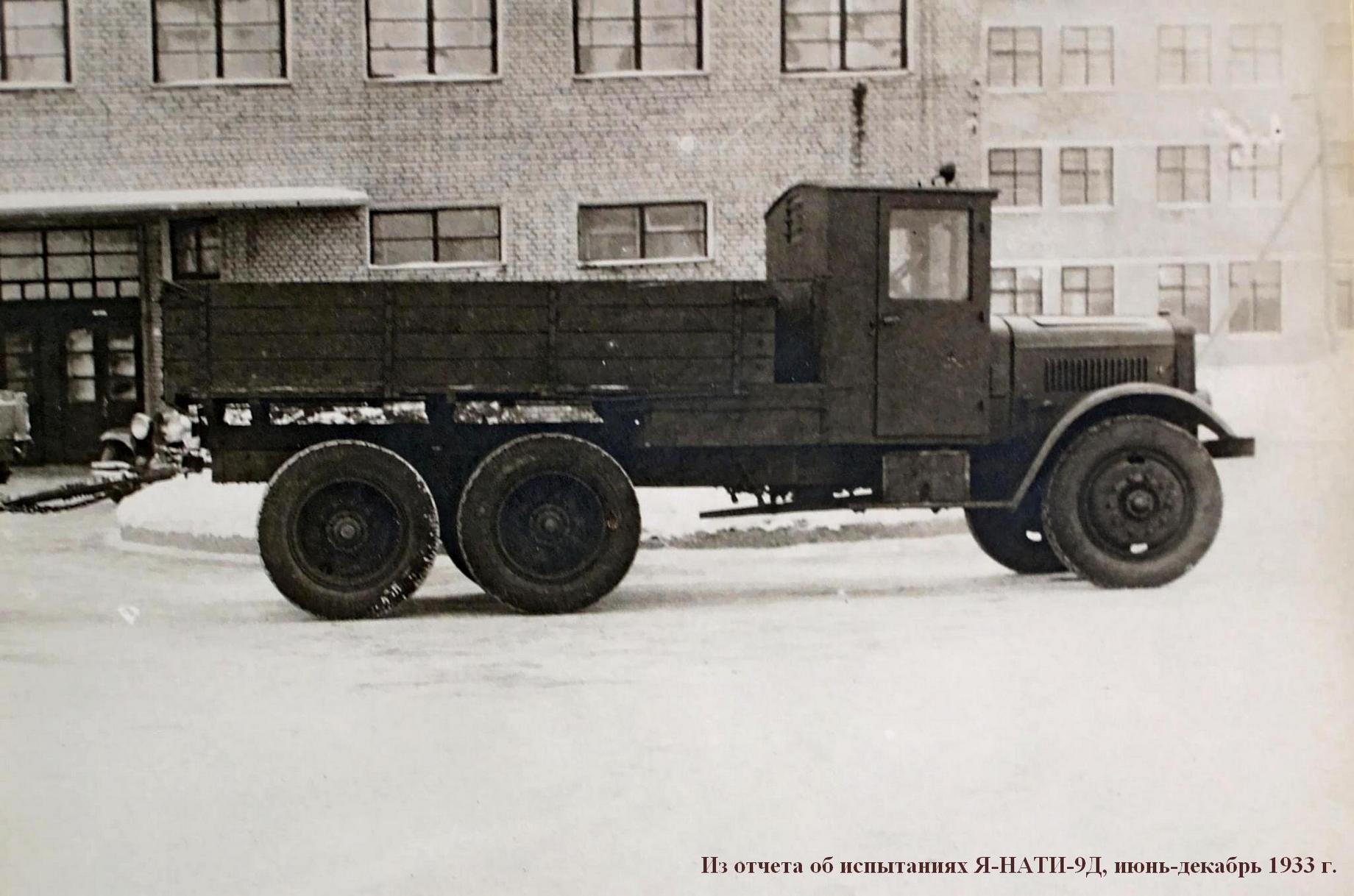

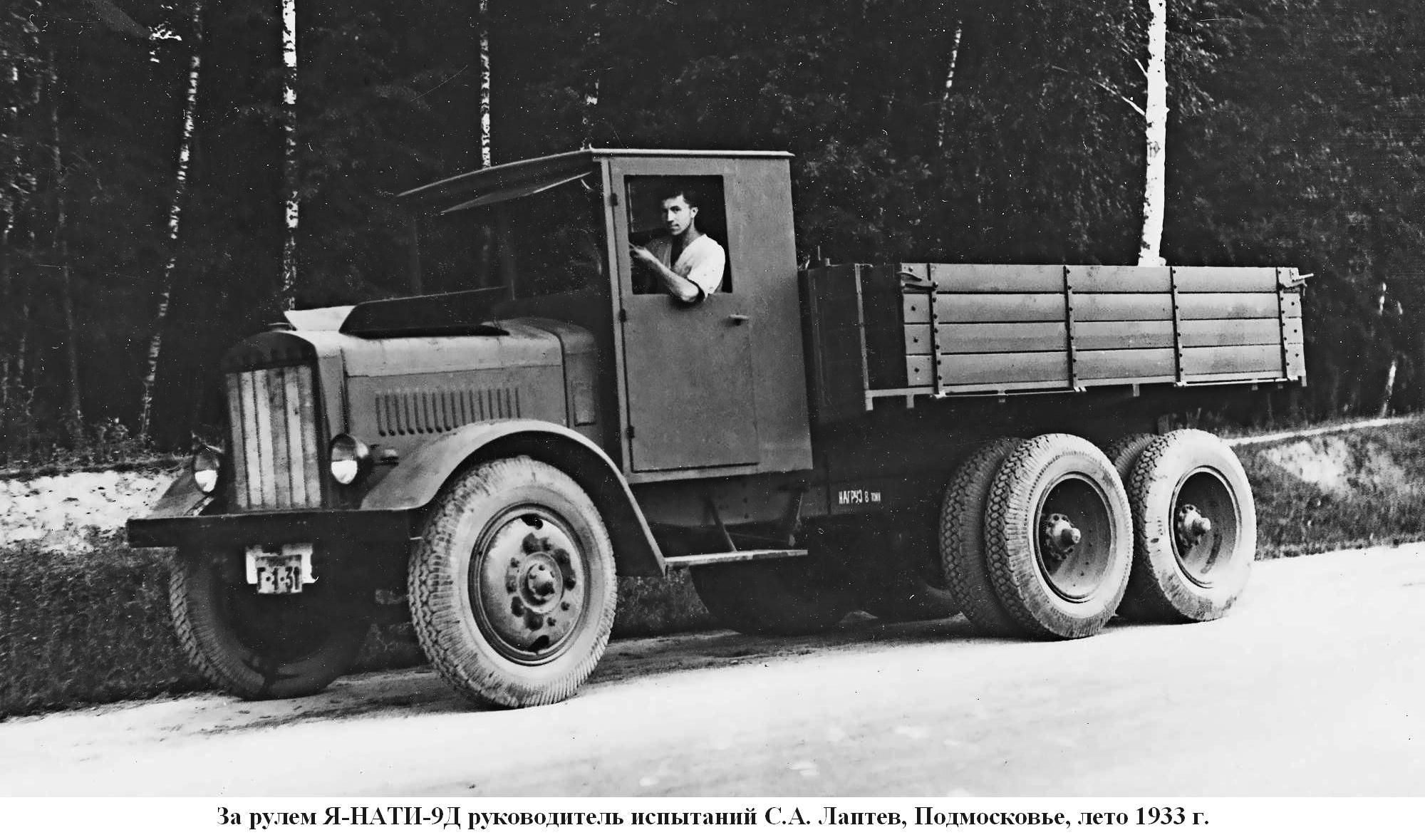

Постройку двух Я-НАТИ-9-Д закончили на ЯГАЗе в июне 1933 г., после чего оба образца были переданы в Экспериментально-исследовательский сектор Автомобильного отдела НАТИ.

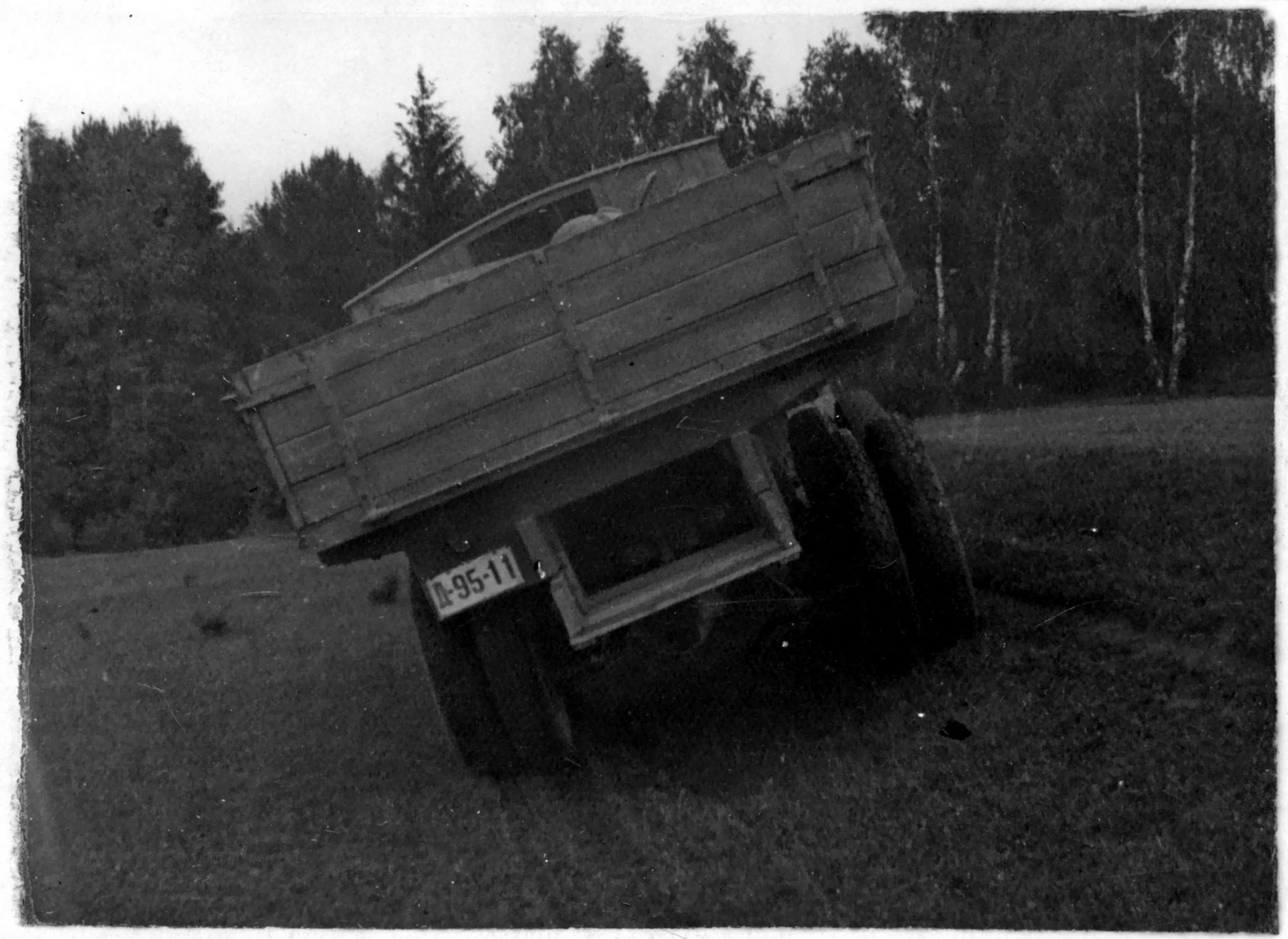

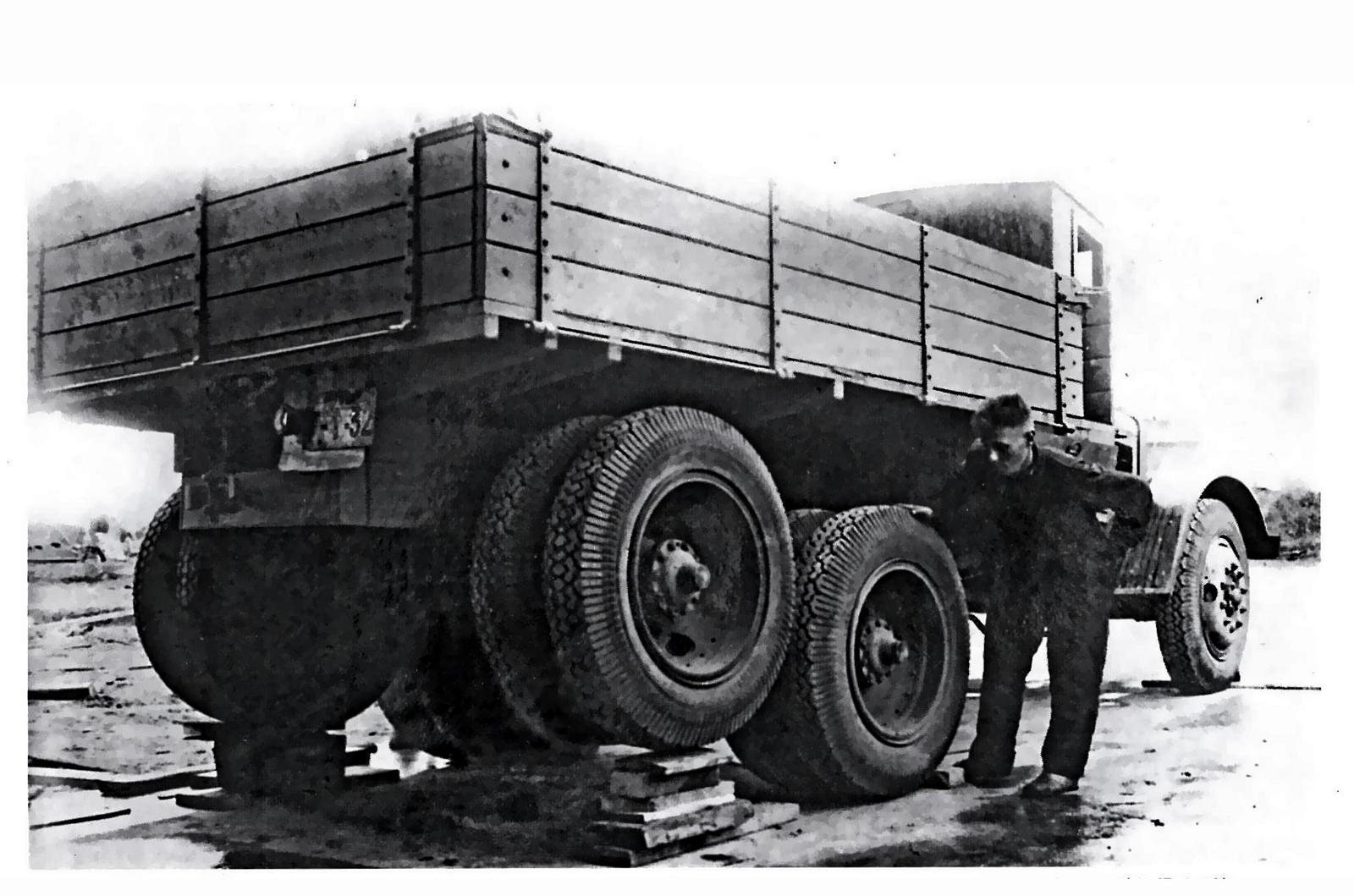

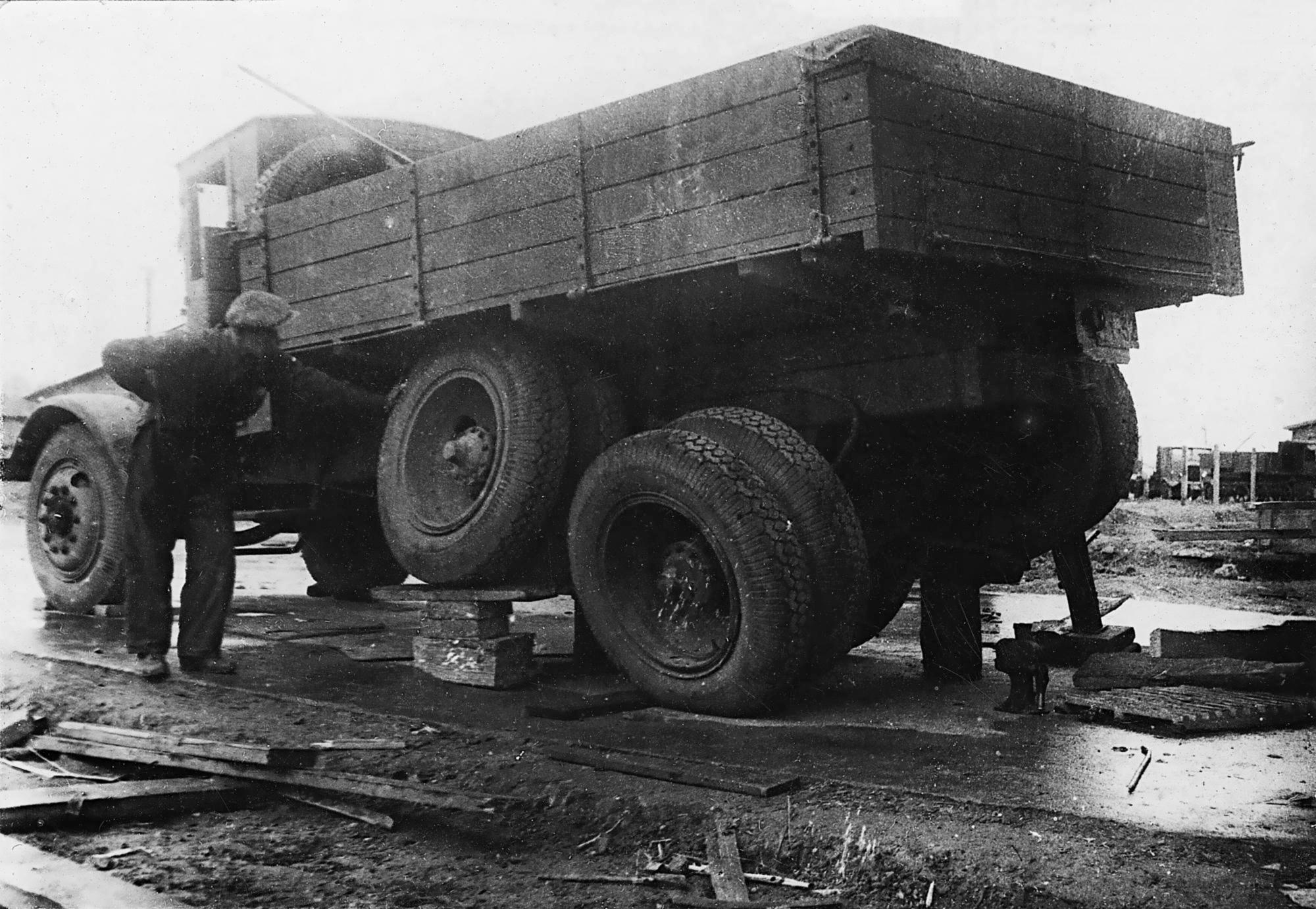

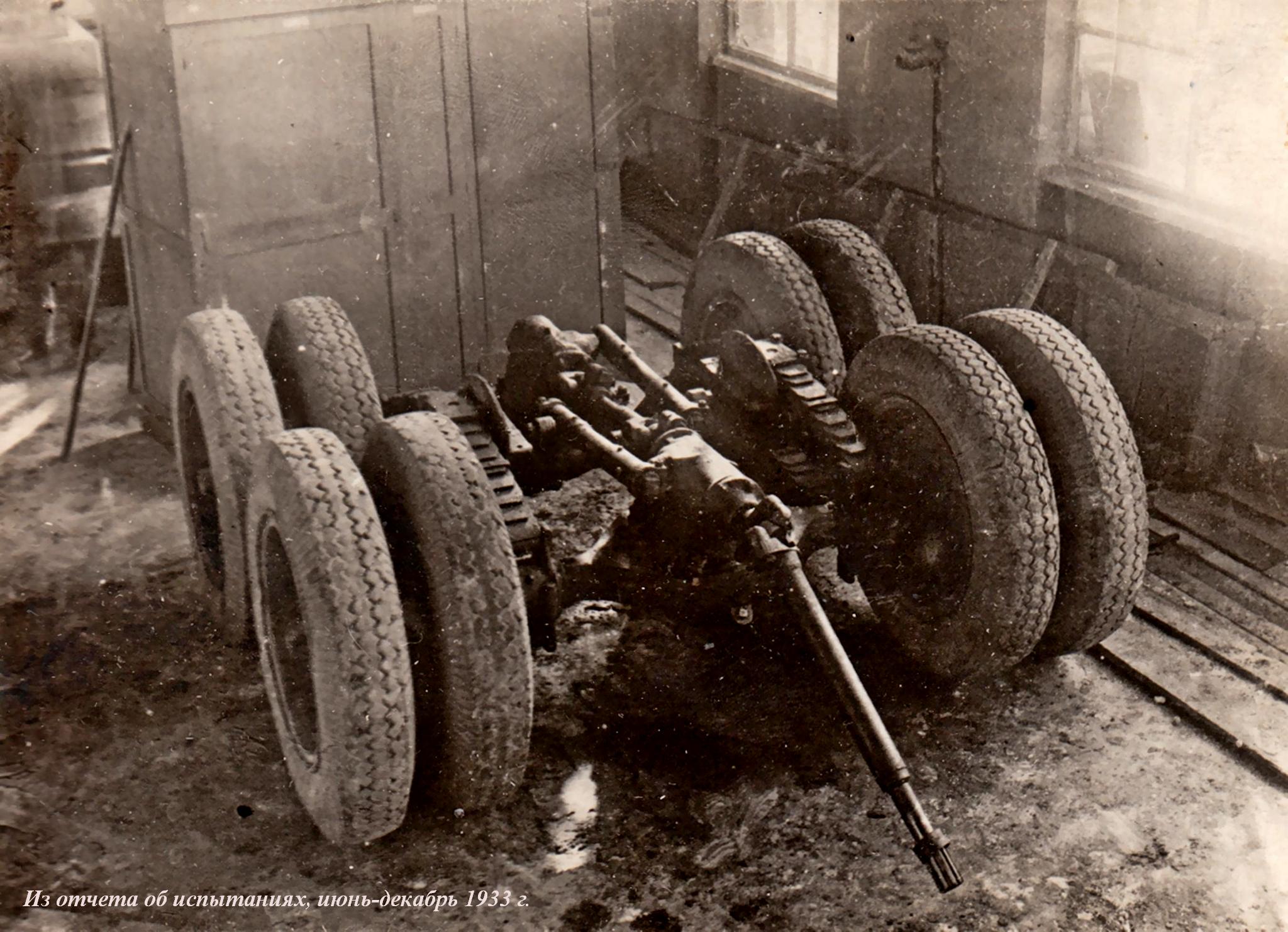

 На испытаниях Я-9-Д преодолевал снежный покров глубиной до 30 см и подъемы до 25 град. Однако на косогорах даже с малым уклоном наблюдались боковое скольжение и потеря управляемости. Движение по песчаным грунтам было более уверенное, но появлялись вибрации ведущих мостов и колебания машины на рессорах, доходившие до отделения колес от грунта. По проходимости в целом был сделан вывод, что Я-9-Д все же обладает ей в достаточной степени, пригоден для работы на дорогах низкого качества, грунтовых и заснеженных путях.

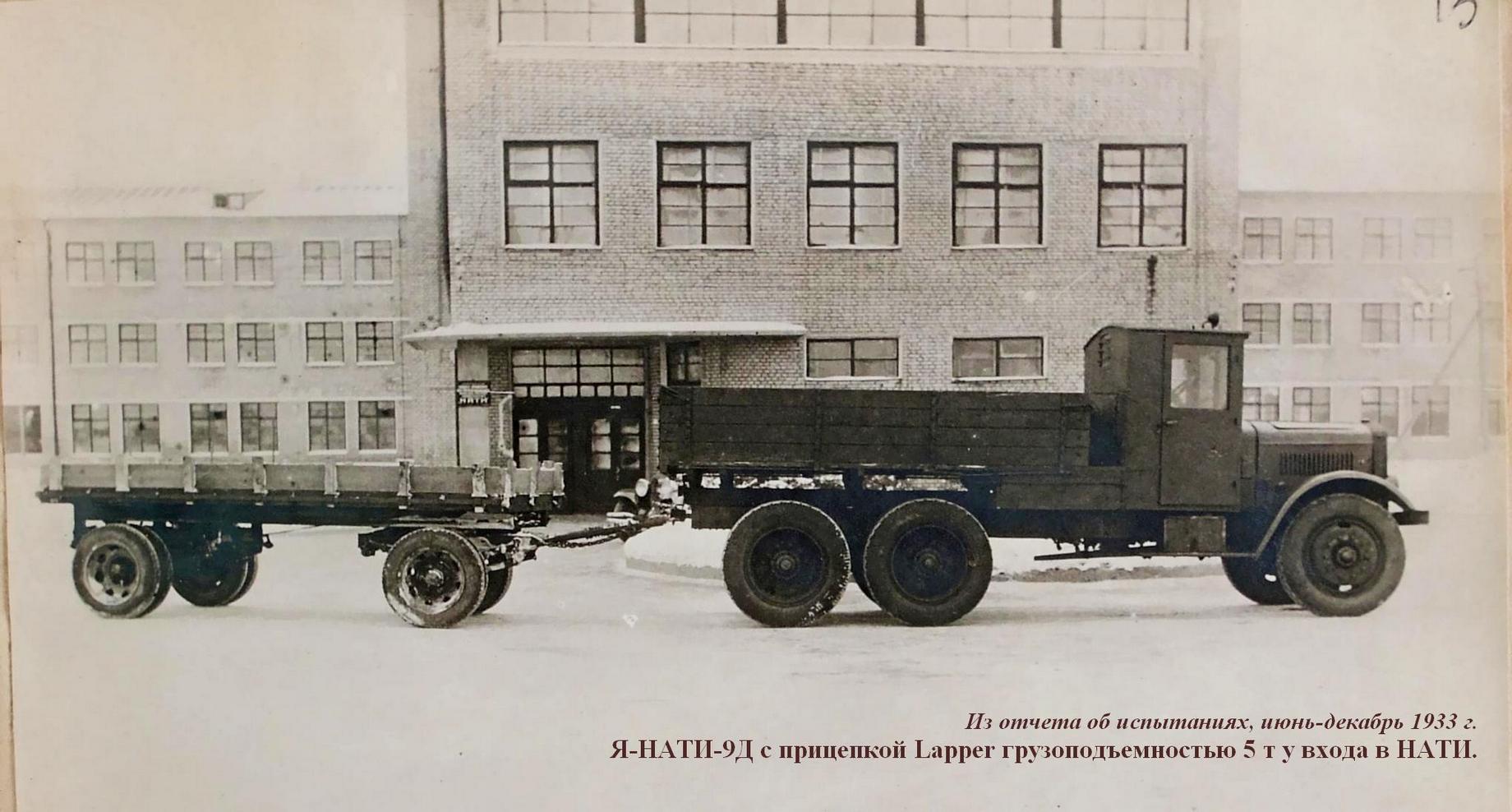

 В этот же период проводились испытания грузовика Я-НАТИ-9Д с прицепом фирмы Lapper. Прицеп грузоподъемностью 5 т. весил 2,5 т. Тяговые свойства автопоезда оставались удовлетворительными, при движении по холмистой местности, а также по дорогам среднего и низкого качества требовалось частое включение демультипликатора. Автопоезд на первой передаче с включенным демультипликатором уверенно преодолевал подъемы порядка 6−7 градусов.

 В ходе испытаний наряду с достоинствами выявились многие изъяны и слабые места в конструкции «трехоски» Я-НАТИ. Кстати, не лишены их были и импортные агрегаты, в частности двигатель «Континенталь» модели R-21. Хотя он и обладал весьма высокой удельной мощностью (6,71 л.с./т против 6,36 л.с./т у ЯГ-10 с мотором «Геркулес») и экономичностью, его вспомогательные механизмы оставляли желать лучшего. Были отмечены: течь сальников водяной помпы, течь клапана в карбюраторе и несовершенство фильтра, недоработки кинематики управления газом и зажиганием, выход из строя стартера (ввиду обратной отдачи) и неудобство его расположения, случаи замыкания проводки из-за перетершейся изоляции, люфт ступицы вентилятора, слабость передней опоры двигателя. Привод магнето был признан абсолютно неприемлемым в ремонте.

 Демультипликатор, в целом пригодный к эксплуатации, при работе на пониженной передаче изрядно грелся и издавал сильный шум, а его неудобно расположенный рычаг часто ломался. Оба карданных вала в работе дефектов не показали, но оказались очень сложны в монтаже и регулировке. Ненадежными оказались главная передача и уплотнения ступиц. На обоих испытуемых образцах ввиду плохой работы ножного тормоза приходилось довольно часто прибегать к простому и надежному ручному. Высота балки переднего моста вместо требуемых по чертежу 100 мм составляла только 75–80 мм, поэтому в процессе испытаний передние оси подчас деформировались. Наблюдались также износы колец и поломки роликов конических подшипников цапф. В рулевом управлении слабой и малопригодной оказалась поперечная тяга (заменена более массивной).

 Испытатели рекомендовали внести изменения и в конструкцию рамы. Вызывала нарекания кабина: ветровое стекло не имело стеклоочистителя. Весьма спорным представлялось расположение бензобака под сиденьем водителя (ограниченная емкость, затруднен доступ к другим агрегатам), а особенно неудобным его наливное отверстие – внутри, под сиденьем (неизбежный разлив топлива в кабине).

  Учитывая тоннаж Я-9-Д, его бортовая платформа имела недостаточные размеры 3500х2490х600 мм (ЯГ-10 4200х2340х?), а место для запасных колес (в передней ее части, вертикально) было выбрано не вполне удобно. Были выявлены и другие слабые места. Впрочем, в заключении отмечалось, что испытательный пробег в 10 000 км не может считаться окончательным и что необходимо дальнейшее продолжение испытаний Я-9-Д с устранением дефектов и модернизацией конструкции.

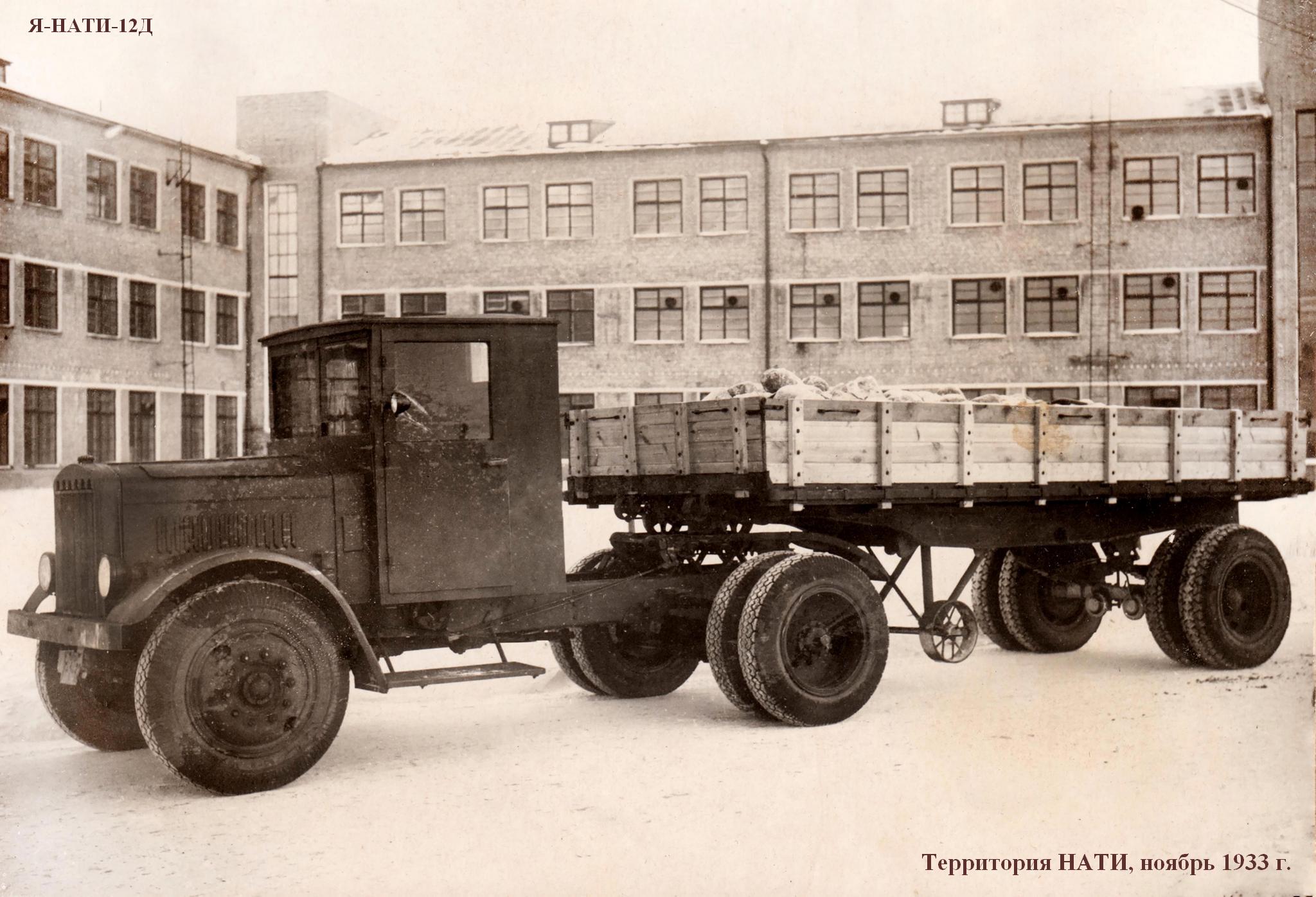

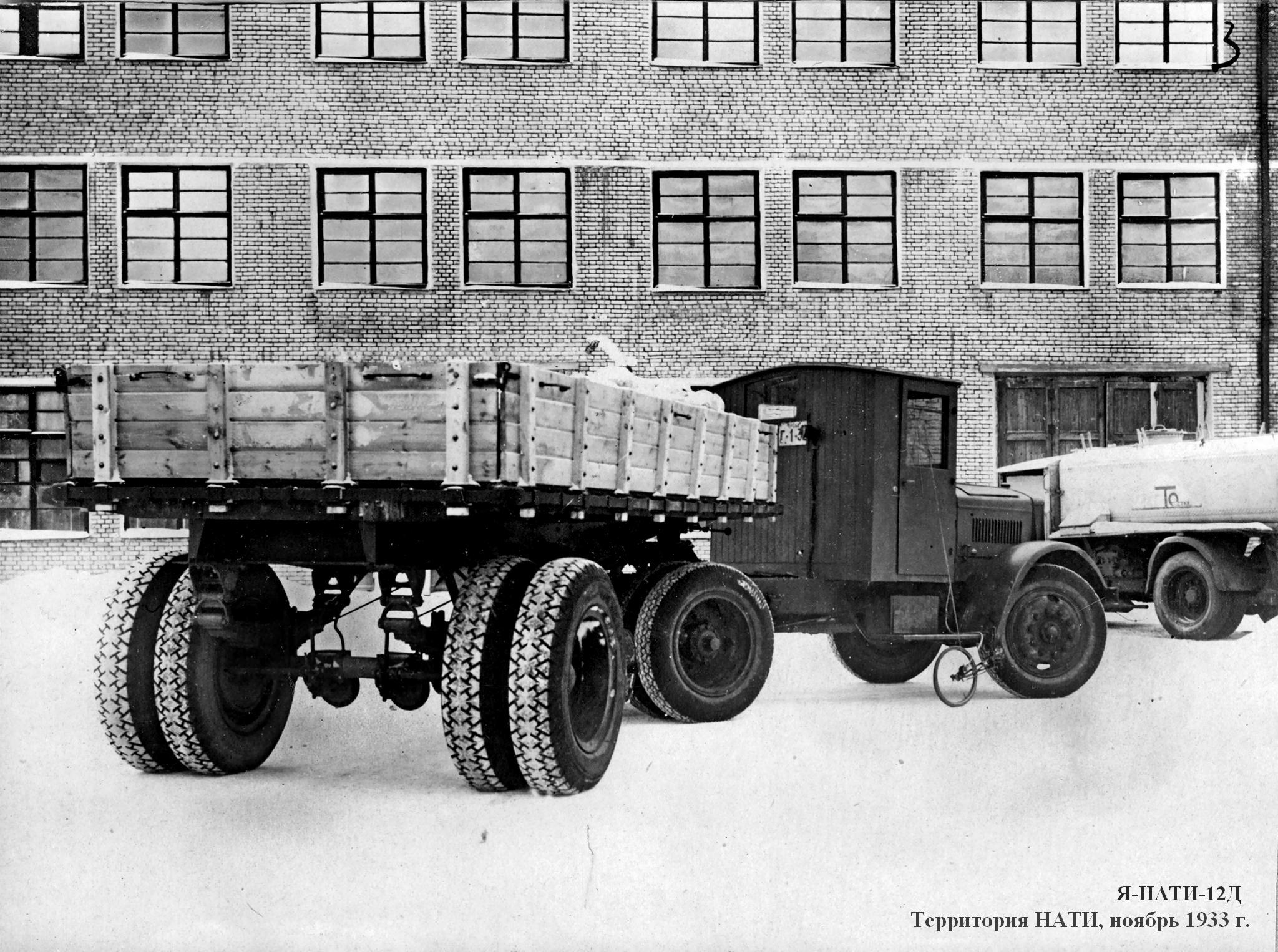

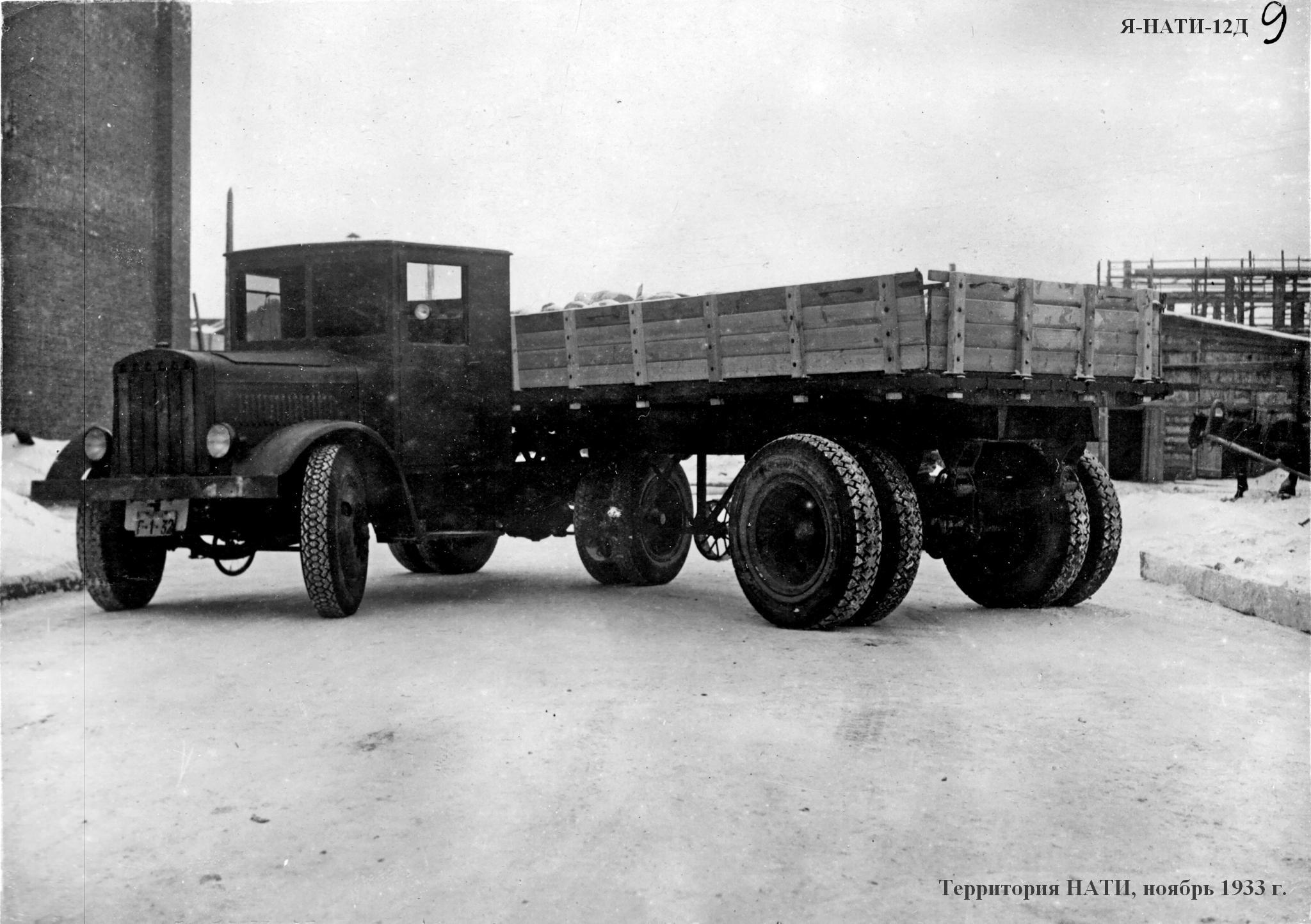

 В 1932-1938 годах специалистами НАТИ были разработаны еще несколько вариантов трехосных ярославских грузовиков:

- Я-5-НАТИ (проект дополнительных узлов к машине Я-5: демультипликатора, подвески задних колес и главной передачи червячного типа) с двигателем Hereules-YXC-S, грузоподъемностью 5000 кг и передаточным числом главной передачи 8,75;

- Я-10-НАТИ и Я-11-НАТИ с двигателями Continental-21R грузоподъемностью 8000 кг и передаточным числом главной передачи 9,33.

 Все эти образцы, также собранные на ЯГАЗе, тем не менее существенно отличались от ЯГ-10 даже внешне: комплектовались иными ступицами и дисками колес, имели штампованные рамы (а не склепанные из стандартных прокатных швеллеров, как все серийные довоенные ярославские грузовики) и червячные главные передачи. Будучи более прогрессивными, они все же являлись для ЯГАЗа чем-то вроде ложки, поданной после обеда. Ни для изготовления червячной передачи, ни для штампованных рам надлежащего оборудования на заводе не имелось. А приемлемый для серийного заводского изготовления ЯГ-10 уже был создан и испытан.

 Таким образом, заслуга Я-9-Д состоит вовсе не в становлении ярославской «трехоски», а в экспериментальных опытах по дальнейшему развитию отечественных трехосных автомобилей вообще, в проверке направлений повышения проходимости, грузоподъемности, работы с прицепом и других основополагающих принципов. И вот в этом-то качестве экземпляры Я-НАТИ-9-Д, несомненно, сыграли свою большую, положительную роль.



 Михаил Соколов: Заблуждение

 Созданию ЯГ-10 якобы предшествовали экспериментальные разработки НАТИ с индексами Я-9 и Я-9Д (или Я-НАТИ-9 и Я-НАТИ-9Д). Действительно, к концу 1931 года специалистами НАТИ были спроектированы несколько модернизированных конструкций для Ярославского автозавода, в том числе и трехосные грузовики Я-НАТИ с червячной передачей. Но первый образец ЯГ-10 поступил в НАТИ для испытаний в 12 часов 16 ноября 1931 года, в то время как образцы Я-НАТИ-9 были построены на том же Ярославском автозаводе только к лету 1933 года и лишь в июне месяце впервые появились в НАТИ.

 В этой связи обычно пишут, что перед ЯГАЗом стоял выбор: какой вариант "трехоски" выбрать для выпуска - с червячной или двойной (цилиндрические и конические шестерни) главной передачей. И ярославцы, дескать, предпочли все же двойную шестеренчатую, уже освоенную на Я-5. Однако более чем полуторагодичная разница во времени ясно дает понять, что никакого особого выбора перед заводом не стояло. На ЯГАЗе оперативно сделали то, что смогли, скопировав все необходимое с зарубежных образцов, причем задолго до появления образцов, разработанных в НАТИ.

 Хотя надо признать, что "на бумаге" Я-9 и Я-9Д появились параллельно с ЯГ-10. Вот только ЯГАЗ, занятый весь следующий год созданием четырехосного ЯГ-12 и шасси для автобуса-гиганта ЯА-2, смог построить образцы Я-НАТИ только в 1933 году. Обращает на себя внимание и устаревшая к тому времени индексация этих опытных машин - с одной буквой "Я". Хотя уже с 1932 года для бортовых грузовиков Ярославского завода было утверждено обозначение "ЯГ" (Ярославский грузовой), как для автобусов - "ЯА", а позже самосвалов - "ЯС" и т. д. Кстати, в ноябре 1931 года первый "заводской" ЯГ-10 во всех документах именовался уже именно как ЯГ-10. Не менялся индекс и в дальнейшем, несмотря на изменения в конструкции.



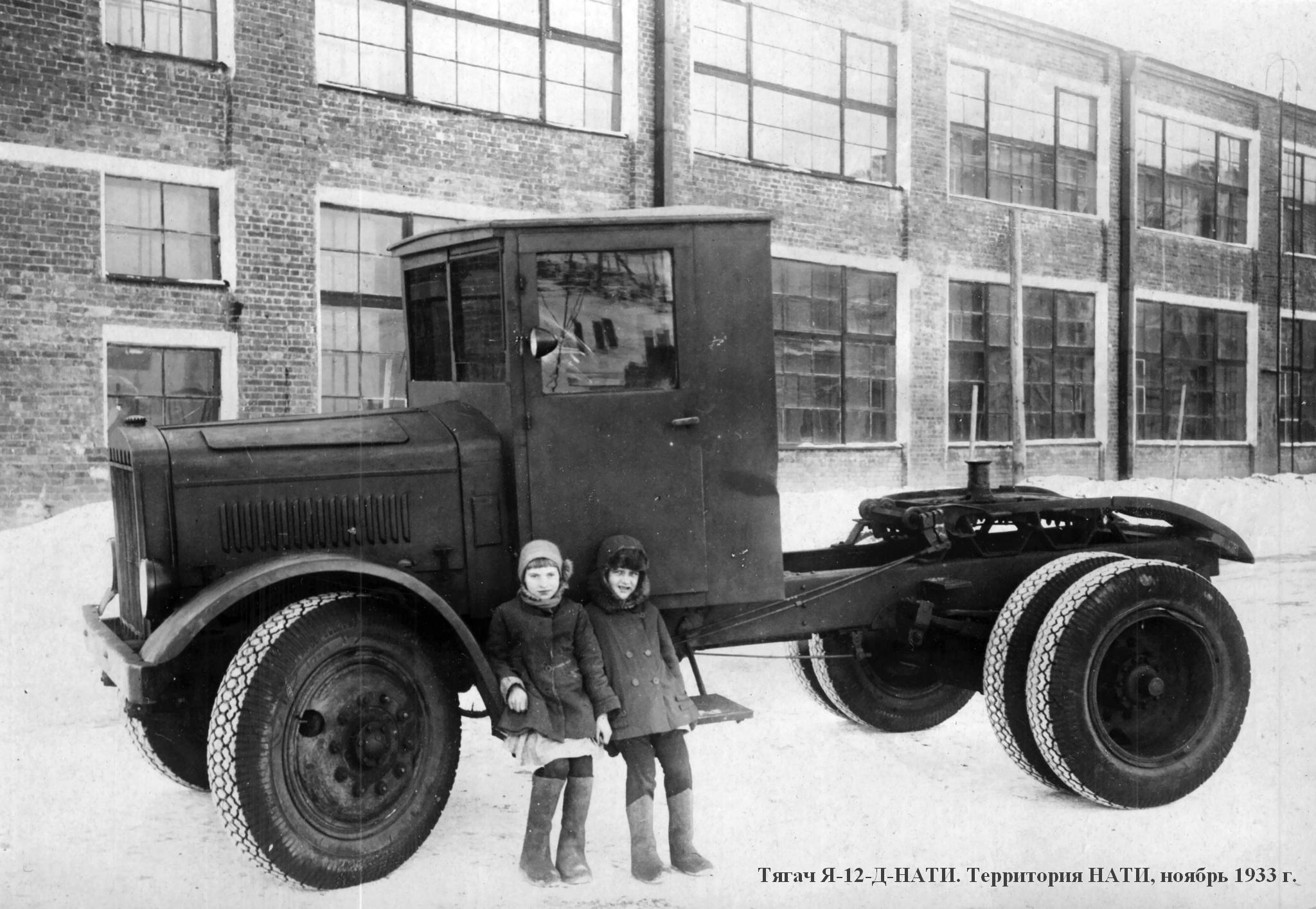

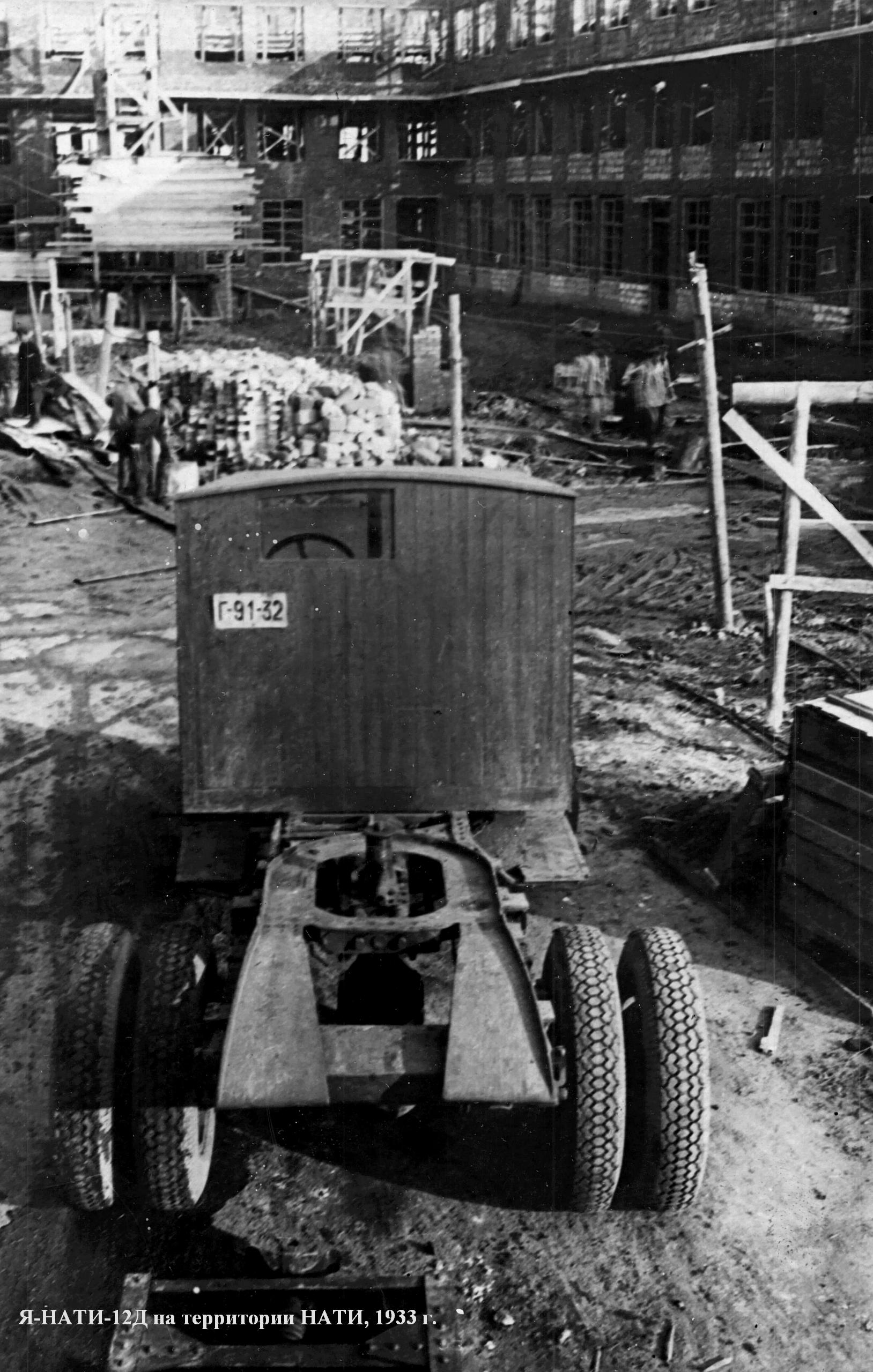

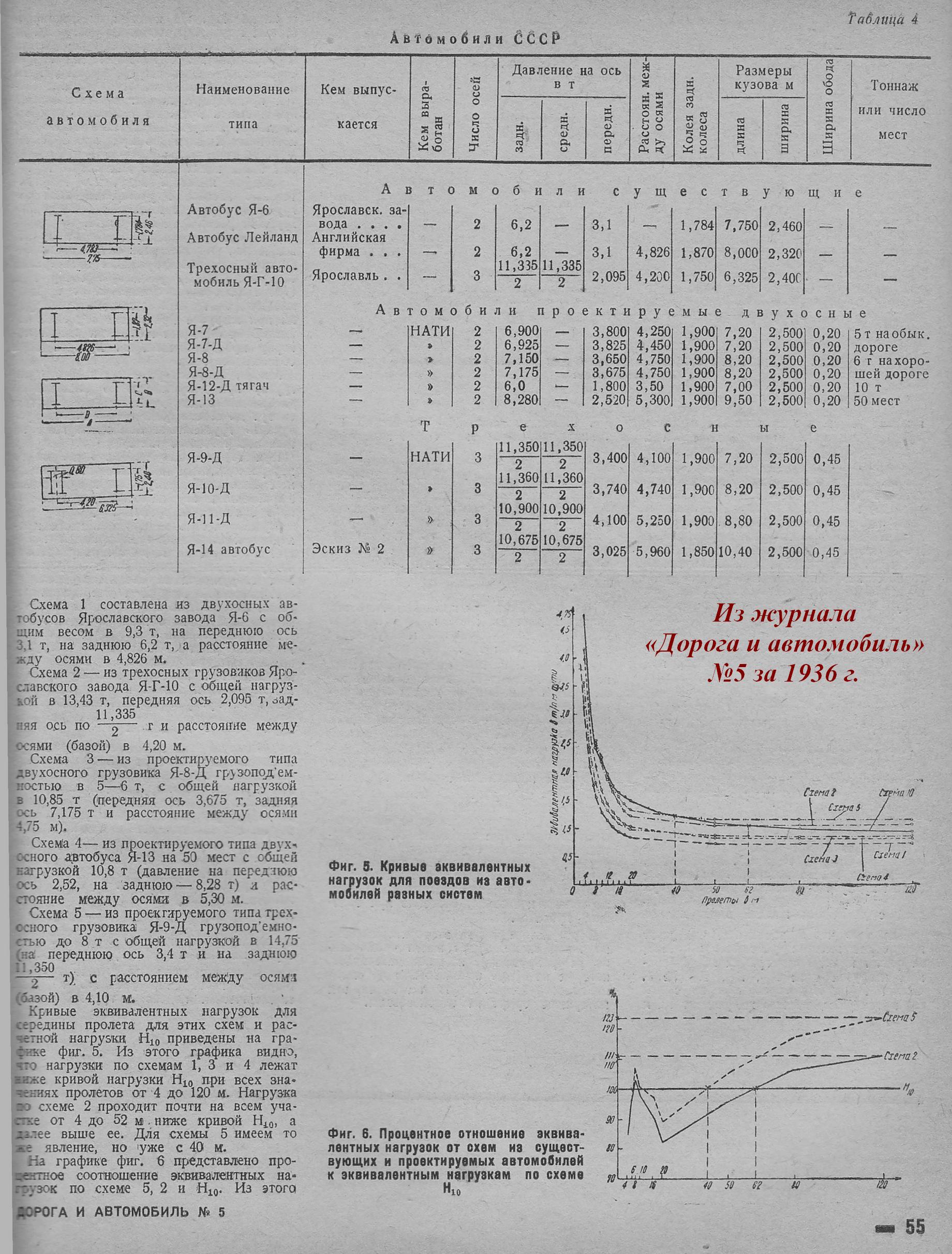

Спецификация тяжелых грузовиков НАТИ

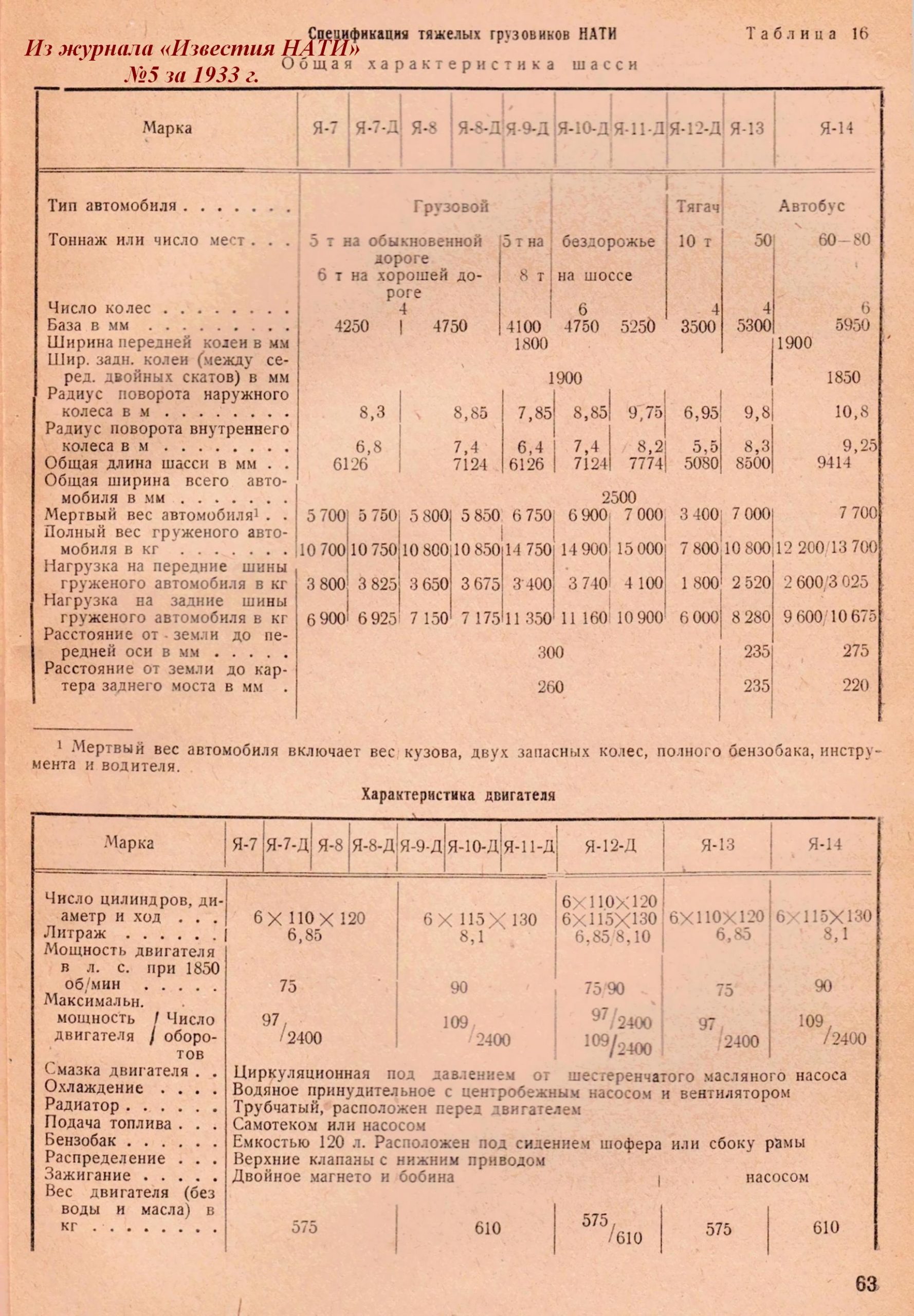

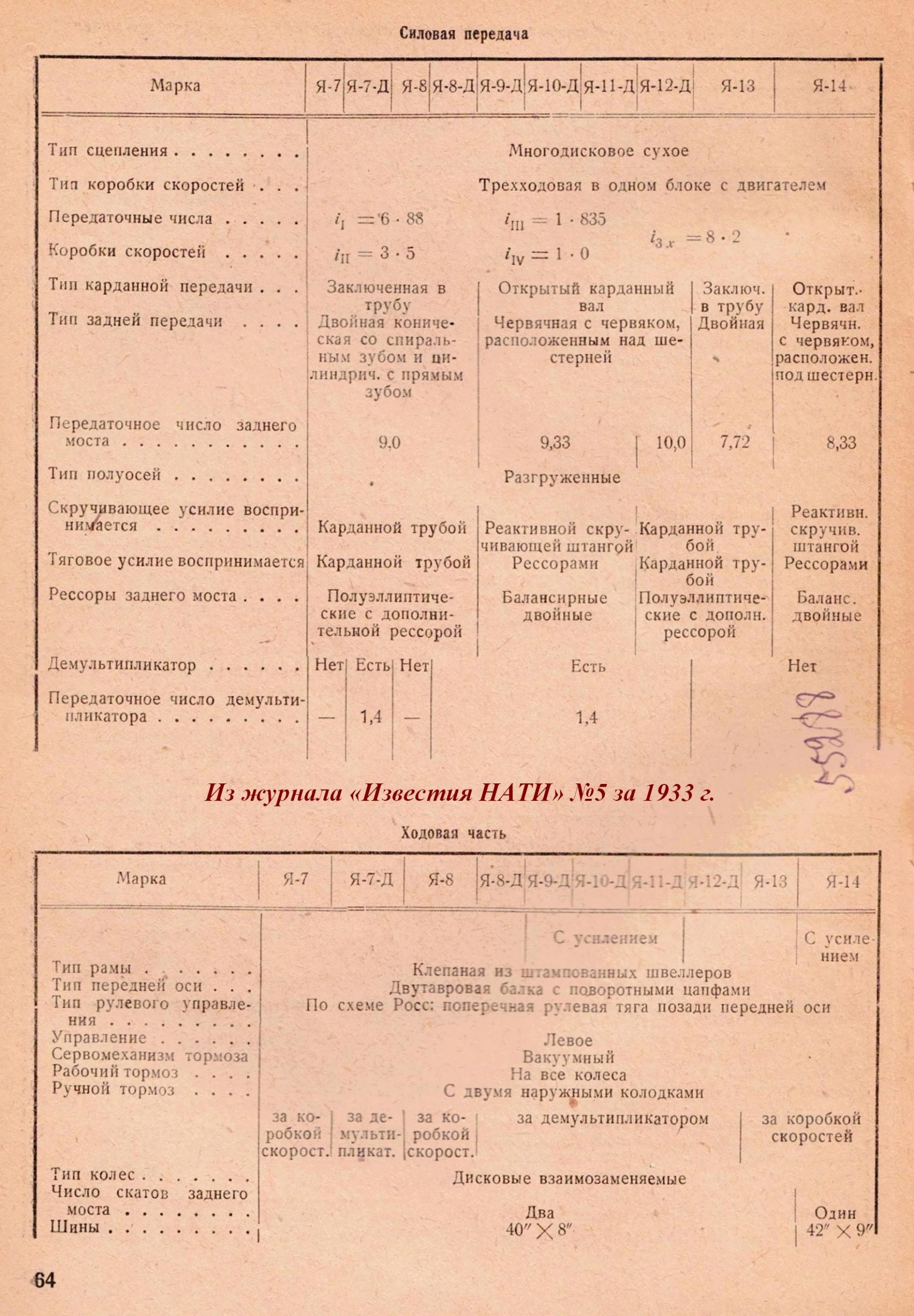

Общая характеристика шасси Из журнала «Известия НАТИ» №5 за 1933 г.

Марка

Я-7

Я-7-Д

Я-8

Я-8-Д

Я-9-Д

Я-10-Д

Я-11-Д

Я-12-Д

Я-13

Я-14

Тип автомобиля

Грузовой

Тягач

Автобус

Тоннаж или число мест

5 т на обыкновенной дороге

6 т на хорошей дороге

5 т на бездорожье

8 т на шоссе

10 т

50

60-80

Число колес

4

6

4

4

6

База в мм

4250

4750

4100

4750

5250

3500

5300

5950

Ширина передней

колеи в мм

1800

1900

Шир. задн. колеи (между серед. двойных скатов) в мм

1900

1850

Радиус поворота наружного колеса в м

8,3

8,85

7,85

8,85

9,75

6,95

9,8

10,8

Радиус поворота внутреннего колеса в м

6,8

7,4

6,4

7,4

8,2

5,5

8,3

9,25

Общая длина шасси в мм

6126

7124

6126

7124

7774

5080

8500

9414

Ширина всего автомобиля в мм

2500

Мертвый вес автомобиля*

5700

5750

5800

5850

6750

6900

7000

3400

7000

7700

Полный вес груженого автомобиля в кг

10 700

10 750

10 800

10 850

14 750

14 900

15 000

7800

10 800

12 200 13 700

Нагрузка на передние шины груженого автомобиля в кг

3800

3825

3650

3675

3400

3740

4100

1800

2520

2 600/3 025

Нагрузка на задние шины груженого автомобиля в кг

6900

6925

7150

775

11 350

11 160

10 900

6000

8280

9600 10 675

Расстояние от земли до передней оси в мм

300

235

275

Расстояние от земли до картера заднего моста в мм

260

235

220

Характеристика двигателя

Число цилиндров, диаметр и ход

6х110х120

6х115х130

6х110х120

6х115х130

6х110х120



6х110х120

Литраж

6,85

8.1

6,85 8.1

6,85

8.1

Мощность двигателя в л.с. при 1650 об/мин

75

90

75 90

75

90

Макс. мощность двигателя / число оборотов

97/2400

109/2400

97/2400

109/2400

97/2400

109/2400

Смазка двигателя

Циркуляционная под давлением от шестеренчатого масляного насоса

Охлаждение

Водяное принудительное с центробежным насосом и вентилятором

Радиатор

Трубчатый, расположен перед двигателем

Подача топлива

Самотеком или насосом

Бензобак

Емкостью 120 л. Расположен под сидением шофера или сбоку рамы

Распределение

Верхние клапаны с нижним приводом

Зажигание

Двойное магнето и бобина

насосом

Вес двигателя (без воды и масла) в кг

575

610

575/610

575

610

*Мертвый вес автомобиля включает вес кузова, двух запасных колес, полного бензобака, инструмента и водителя.
