ЗиС-42 или ЗиС-42М полугусеничный бортовой грузовик повышенной проходимости

QR Code
02 -
085
ЗиС-42 или ЗиС-42М полугусеничный бортовой грузовик повышенной проходимости

ЗиС-42 или ЗиС-42М полугусеничный бортовой грузовик повышенной проходимости, грузоподъемность: по грунту 2.25 тонн, по снегу 1.75 тонн, прицеп до 3 тонн, мест: в кабине 2, в кузове 9, вес без груза 5.13 тонн, максимальная скорость 35/45 км/час.
Двигатели: ЗиС-5 73 лс, ЗиС-42 84 лс
6372 экземпляра, ЗиС г. Москва 1942-46 год выпуска.

Производитель модели: Наш АвтоПром, ООО «Феран» г. Москва, изг. Rich Colour LTD Hong Kong China, Н226, сделано в Китае в 2018 году.
 Произведено:  Наш Автопром г. Москва
 Масштаб:  1:43

Описание оригинала

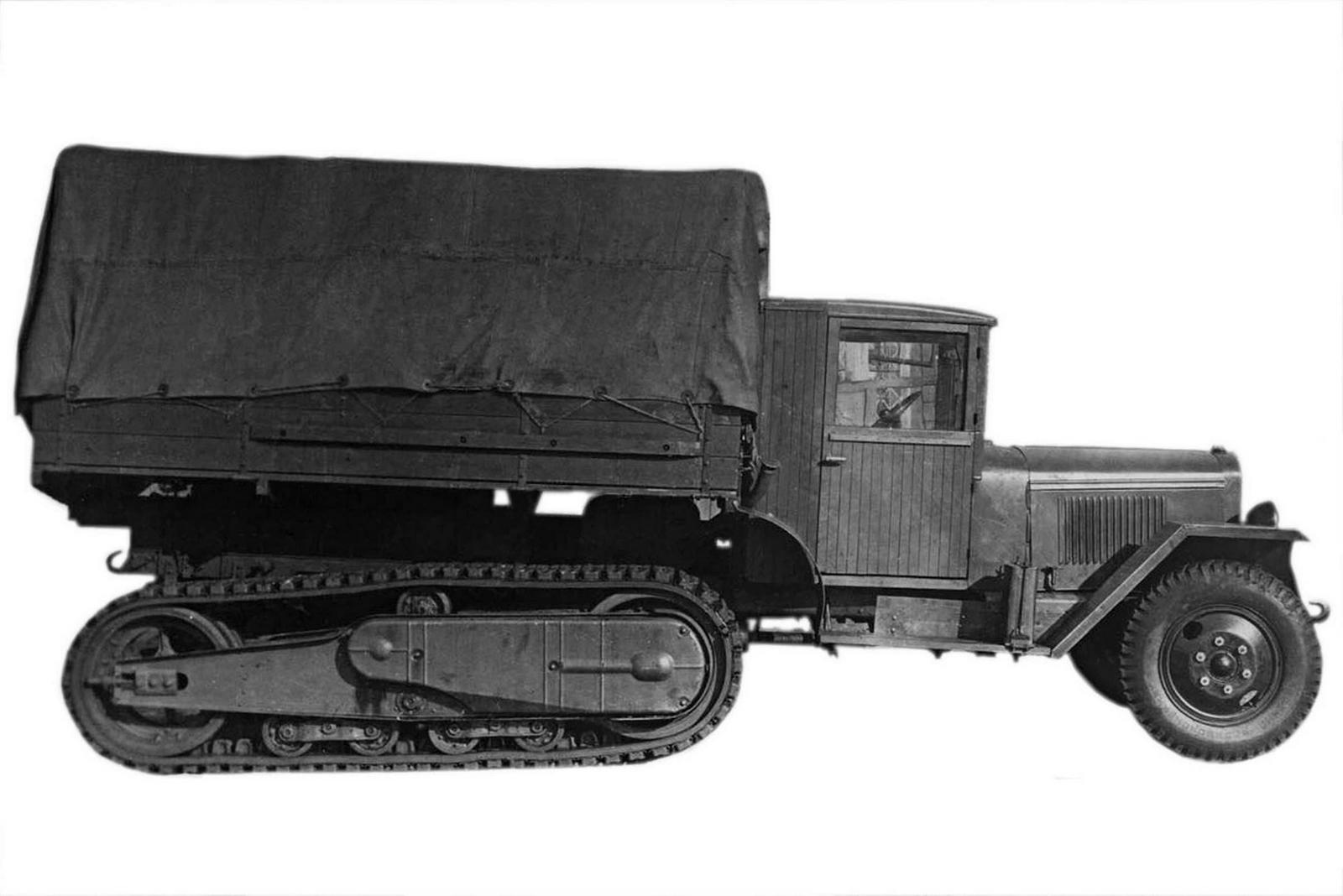

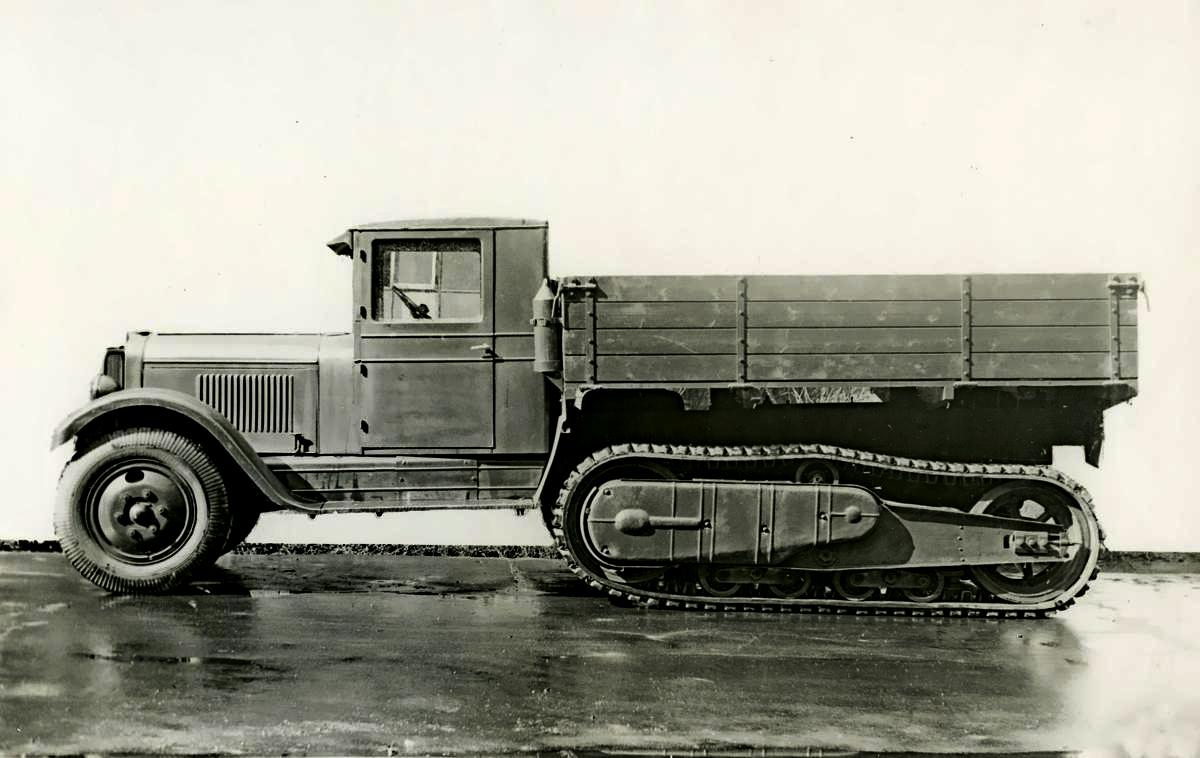

ЗиС-42 или ЗиС-42М полугусеничный бортовой грузовик повышенной проходимости

Начало выпуска:

1942

Окончание выпуска:

1946
Производитель:  АМО ЗиС ЗиЛ г. Москва
Страна производства:  Россия и СССР
Тип производства:  Серийное
Файлы

Весьма познавательно Н.С. Марков и др. книга «Советские полноприводные», Т. 2 Тула 2022  и https://dzen.ru/a/XWE4lG0pwQCtHcJg. Спасибо уважаемому автору!

Видео https://www.youtube.com/watch?v=LXszLgAW9A4

Юрий Пащолок: «Различить ЗиС-42 и ЗиС-42М одного временного периода по фото - ну удачи вам в этом безнадежном деле. Одним словом, всё сложно.» Дискуссия вряд ли уместна.



Из статьи «Артиллерийские тягачи Красной Армии» (часть 2 Бронеколлекция 2005 № 02 (59). Авторы: Ростислав Ангельский, Владимир Коровин.  Е.И. Прочко. Спасибо за ваши труды.

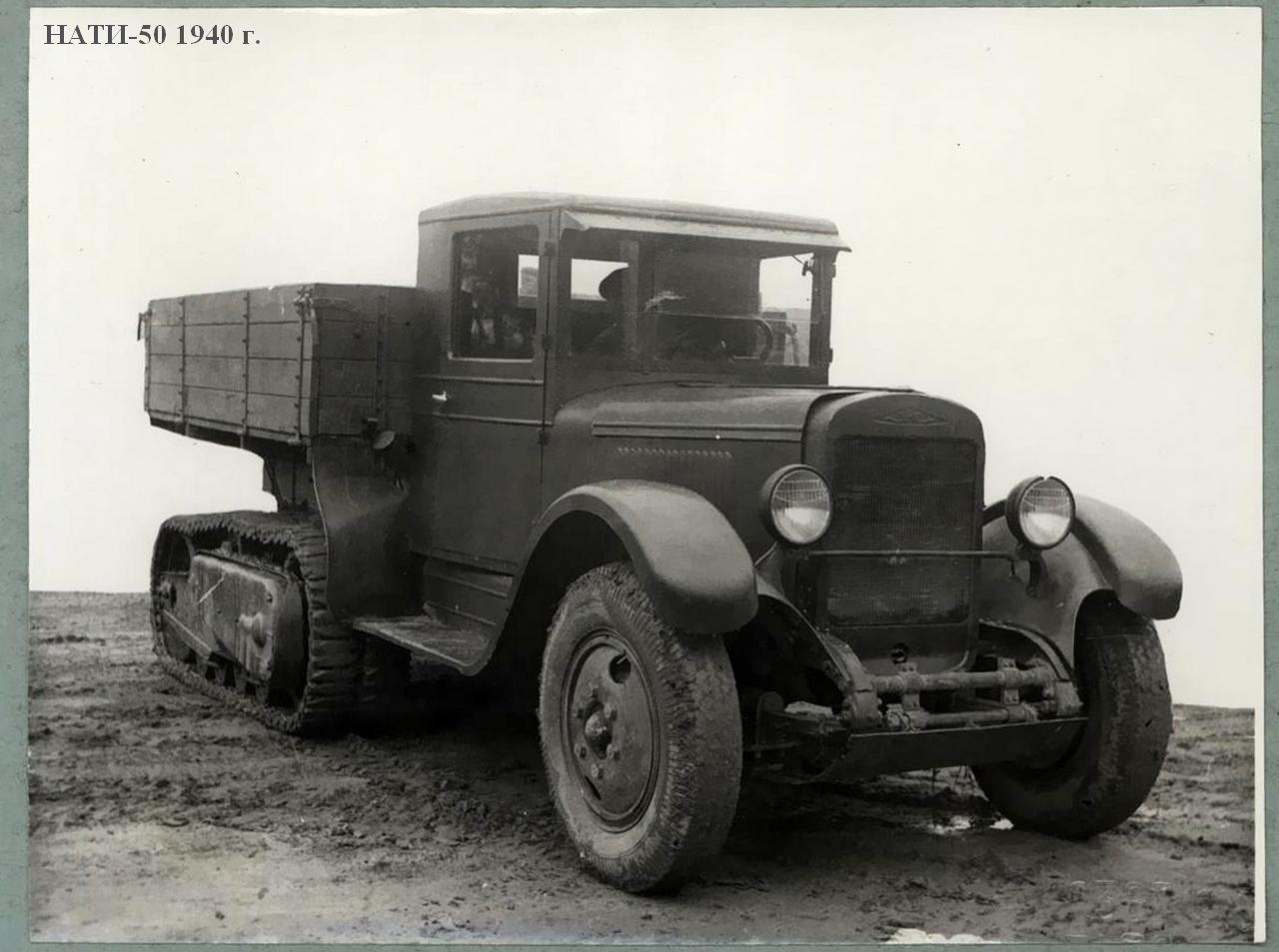

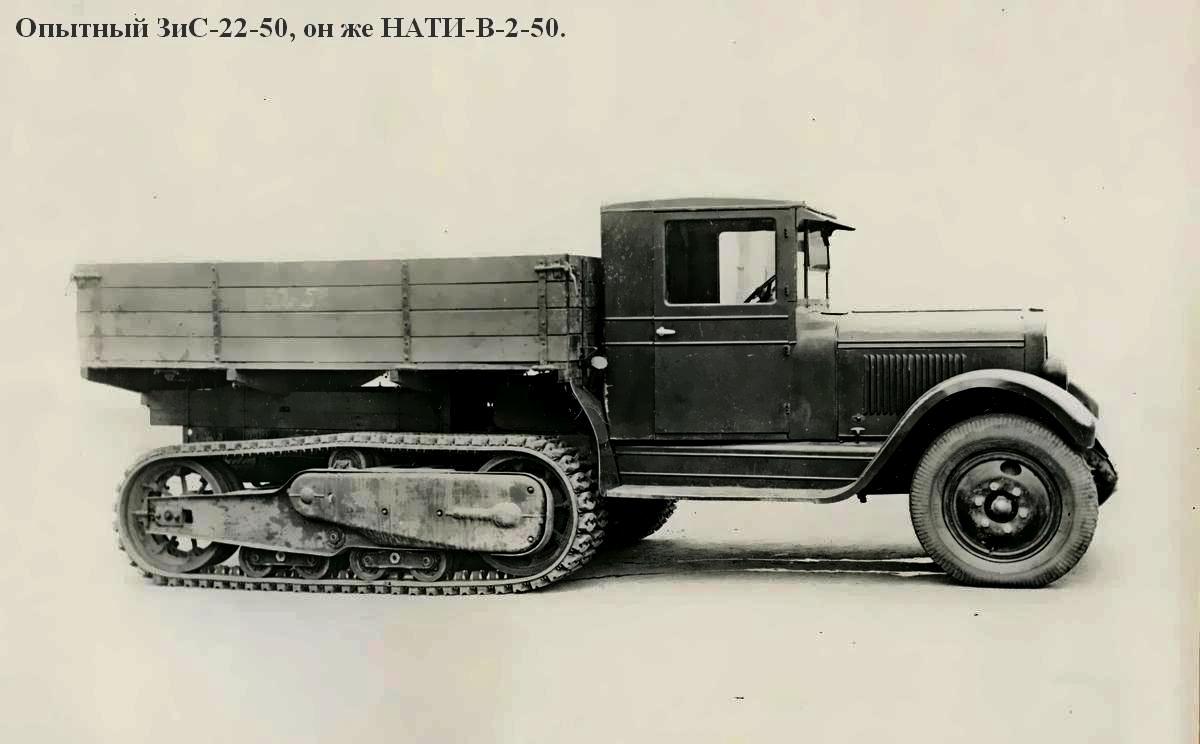

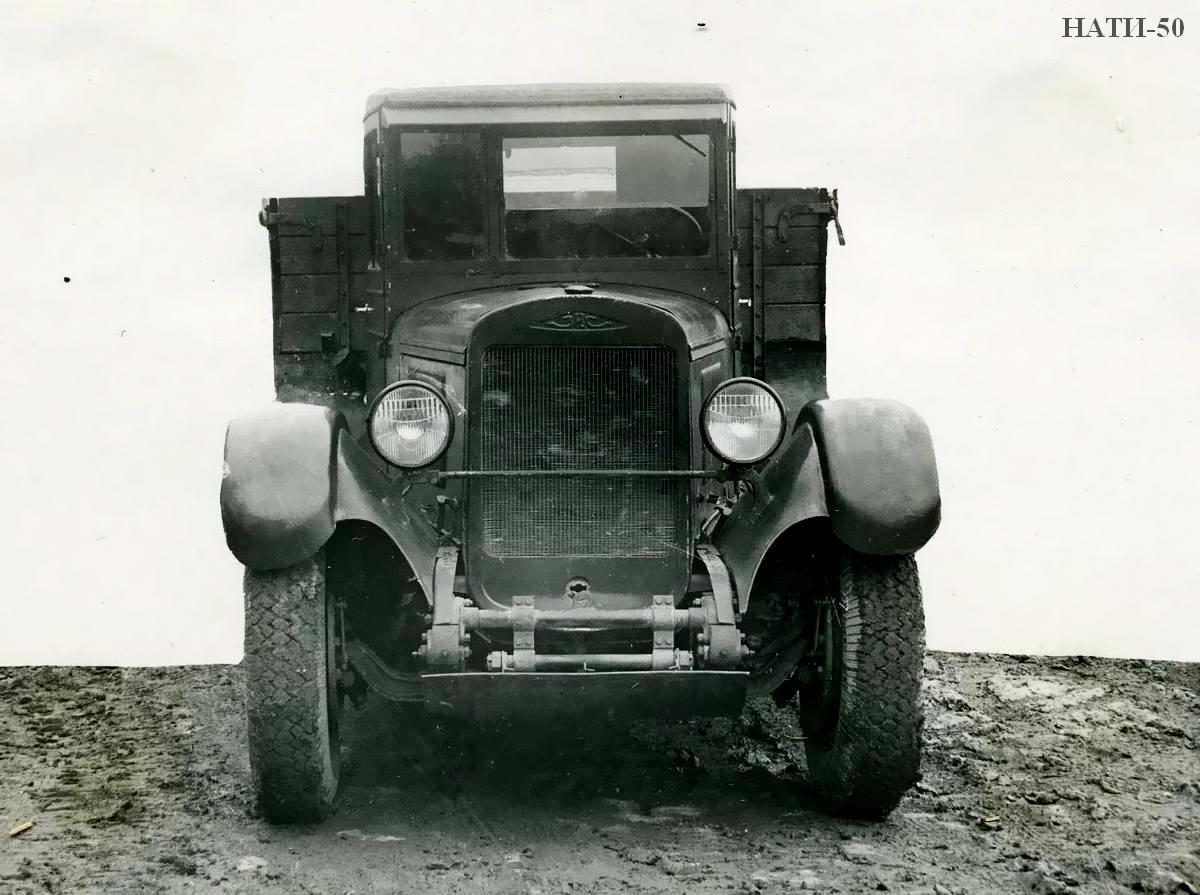

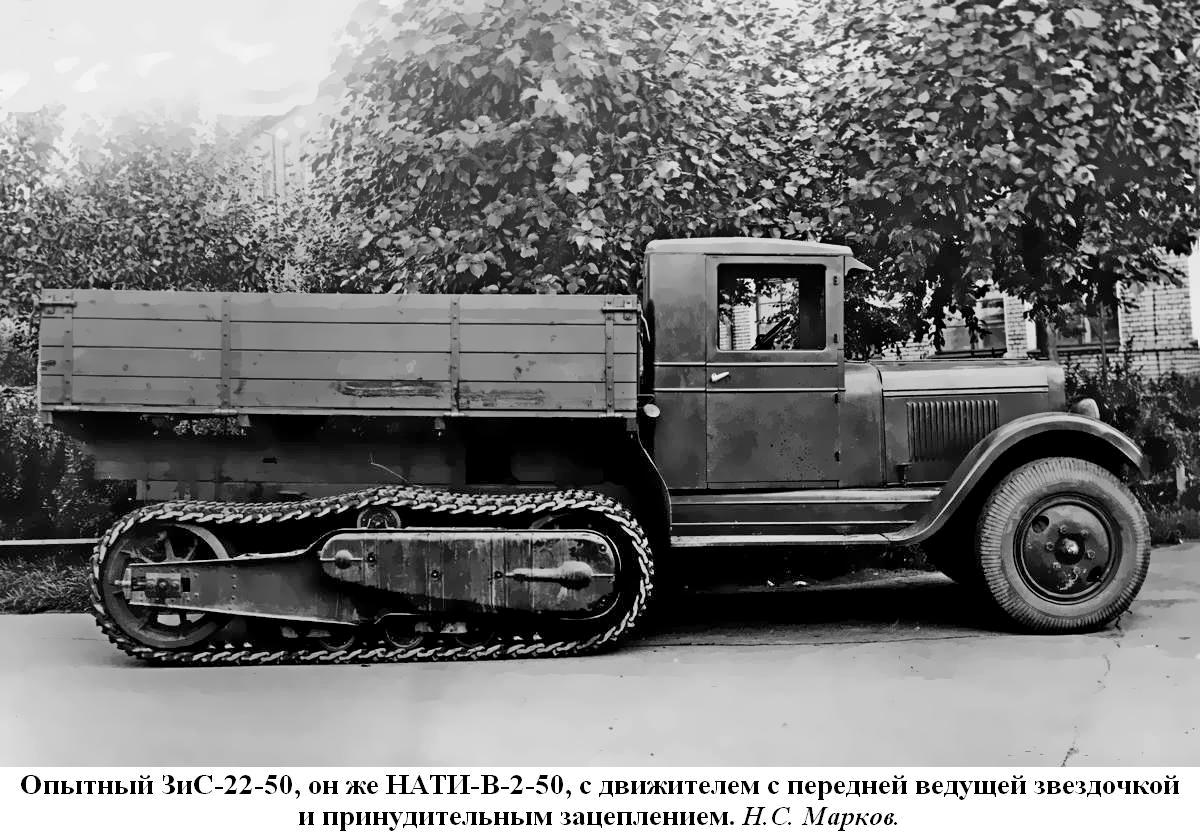

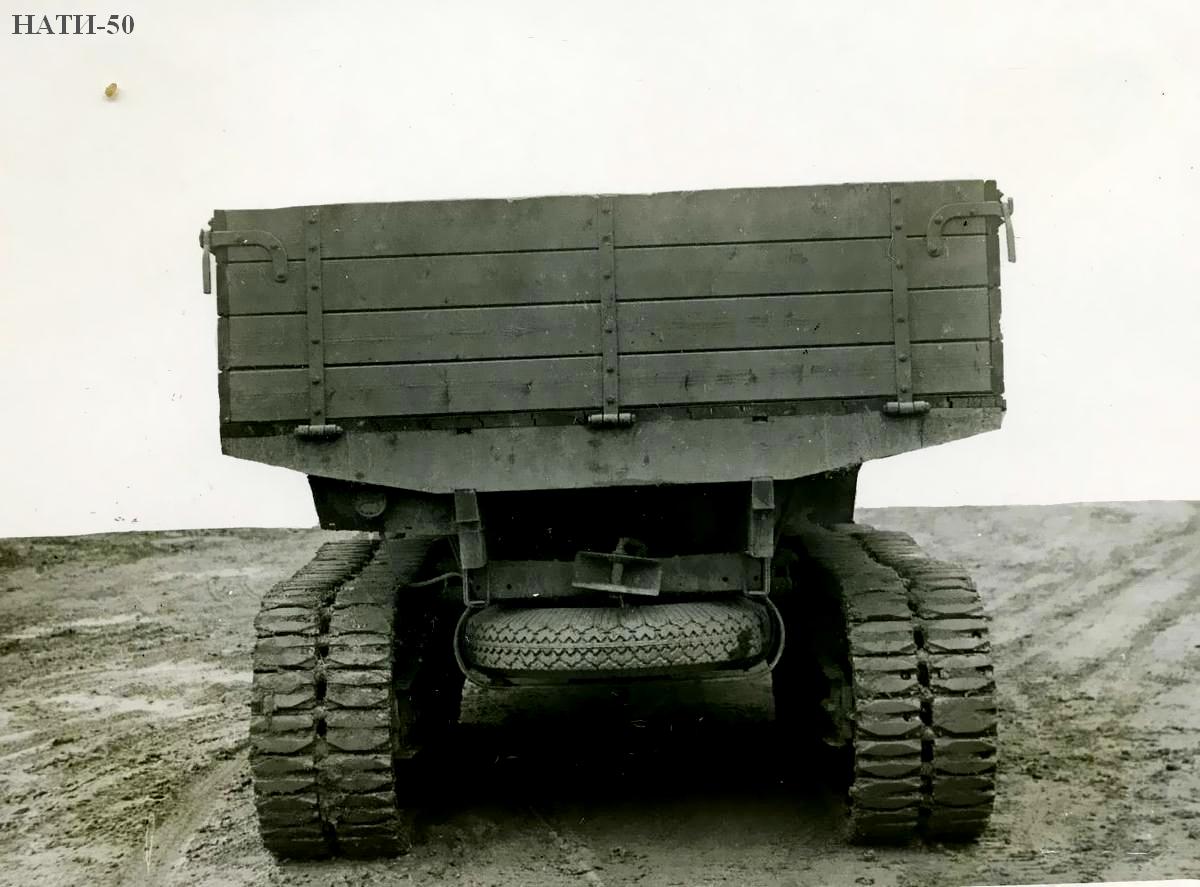

 В апреле-мае 1940 г. состоялся ряд совещаний о перспективах возобновления выпуска полугусеничных автомобилей.  С учетом выявленных недостатков конструкцию ЗиС-22 решили доработать, причем главным нововведением стало внедрение принудительного зацепления ведущего колеса и гусеницы. Сначала на опытном образце ЗиС-22-Н ("новый"), построенном весной 1940 года, решили сохранить привод на оба бортовых ведущих колеса, оборудовав их звездочками для принудительного зацепления с гусеницей. На следующем образце машины — ЗиС-22-50— ликвидировали привод на заднюю звездочку — достаточно оказалось и одной передней. В передних ведущих колесах тележек смонтировали колодочные тормоза с ножным приводом, хотя на выходе из коробки передач по-прежнему сохранялся центральный дисковый тормоз (от ЗиС-6) с ручным приводом. Запас хода повысился за счет увеличенной на 160 л емкости бензобаков. И, самое главное, был установлен более мощный двигатель ЗиС-16 (85 — 88 л.с.). Ввиду постоянных перегревов двигателя радиатор поставили увеличенный, от ЗиС-6. Следующий, более рационально спроектированный полугусеничный автомобиль ЗиС-22-52 (тогда еще НАТИ-В22-52) получил совершенно новую, менее тяжелую гусеницу. Для уменьшения потерь при движении по глубокому снегу и болоту на передние колеса могли надеваться стальные лыжи коробчатого сечения длиной 1100 мм и шириной 410 мм, закрепляемые на шинах цепями с резьбовыми тендерами. Одновременно для облегчения движения по глубоким колеям и для предварительного уплотнения глубокого снега под передней осью размещался жесткий поддон, закрепленный на первой трубчатой поперечине рамы и на балке переднего моста. От попадания снега наверх он защищался кожухом.

 В сентябре 1940 г. на государственные испытания были представлены опытные полноприводные автомобили ЗиС-32, новые варианты ЗиС-22 и автомобили с приспособлением повышения проходимости ЗиС-35. Параллельно, с целью сравнения машин по проходимости и экономике, испытывались серийные ЗиС-22, ЗиС-5 с цепями Гаянт и ЗиС-6 с цепями Оверрол. В ходе испытаний общий километраж пробега устанавливался в 2000 км (1000 км — по проселку, 600 км — по шоссе смешанного типа, 350 км — по бездорожью, 50 км — по болотам и топким грунтам). По результатам испытаний вездеходов военные сделали следующие выводы: «Из всех представленных на сравнительные испытания автомобилей повышенной проходимости требованиям Красной Армии удовлетворяют следующие автомобили:

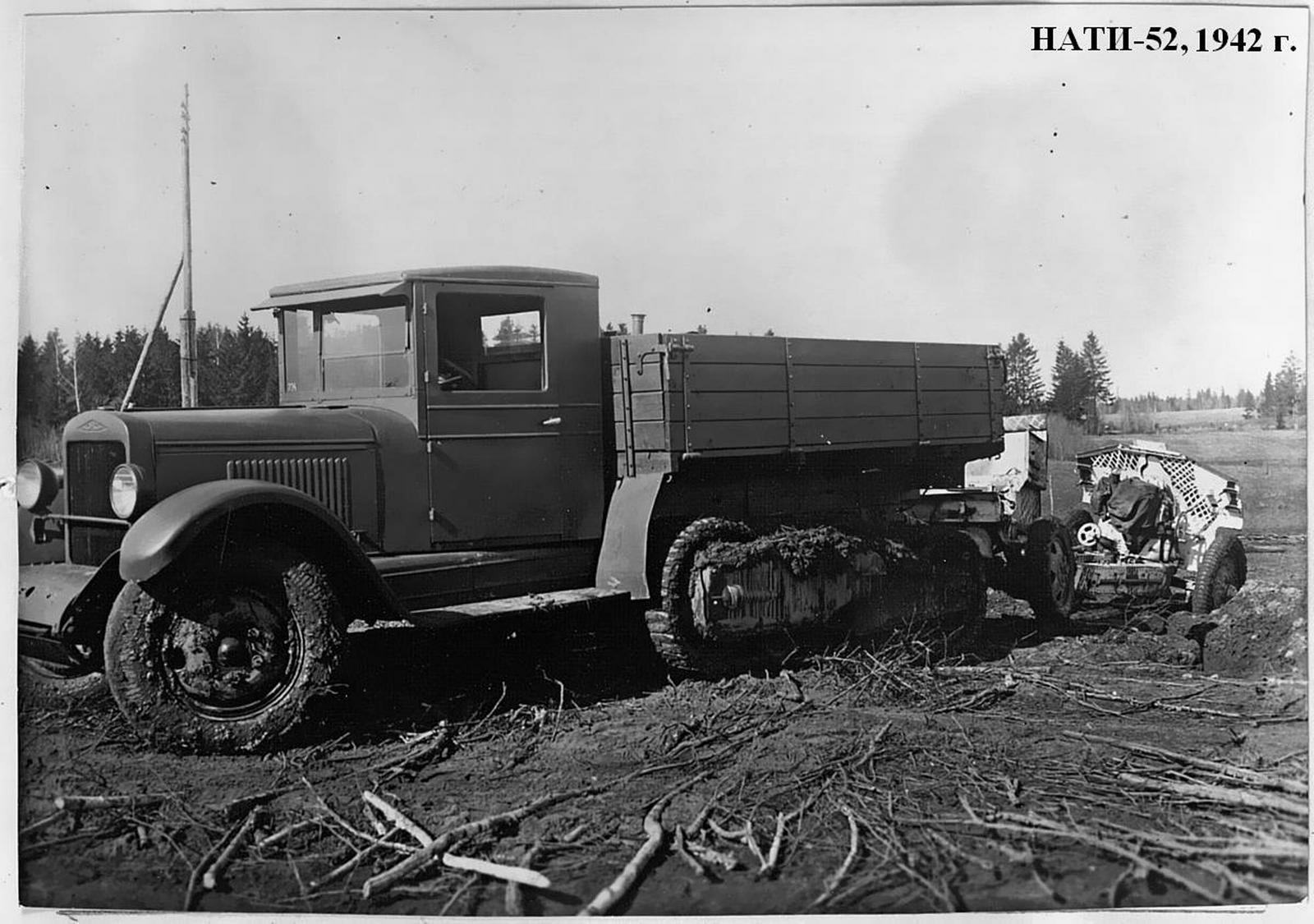

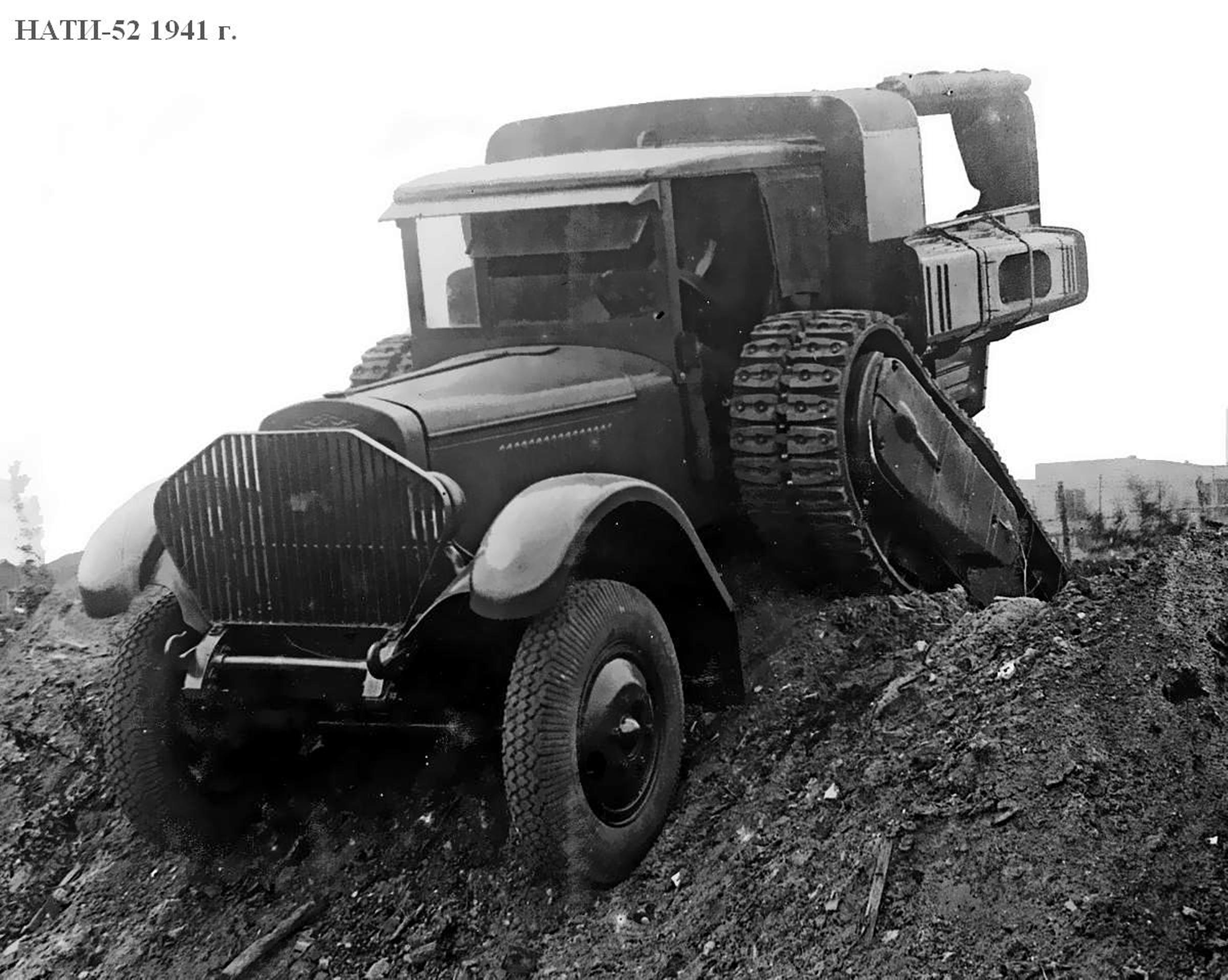

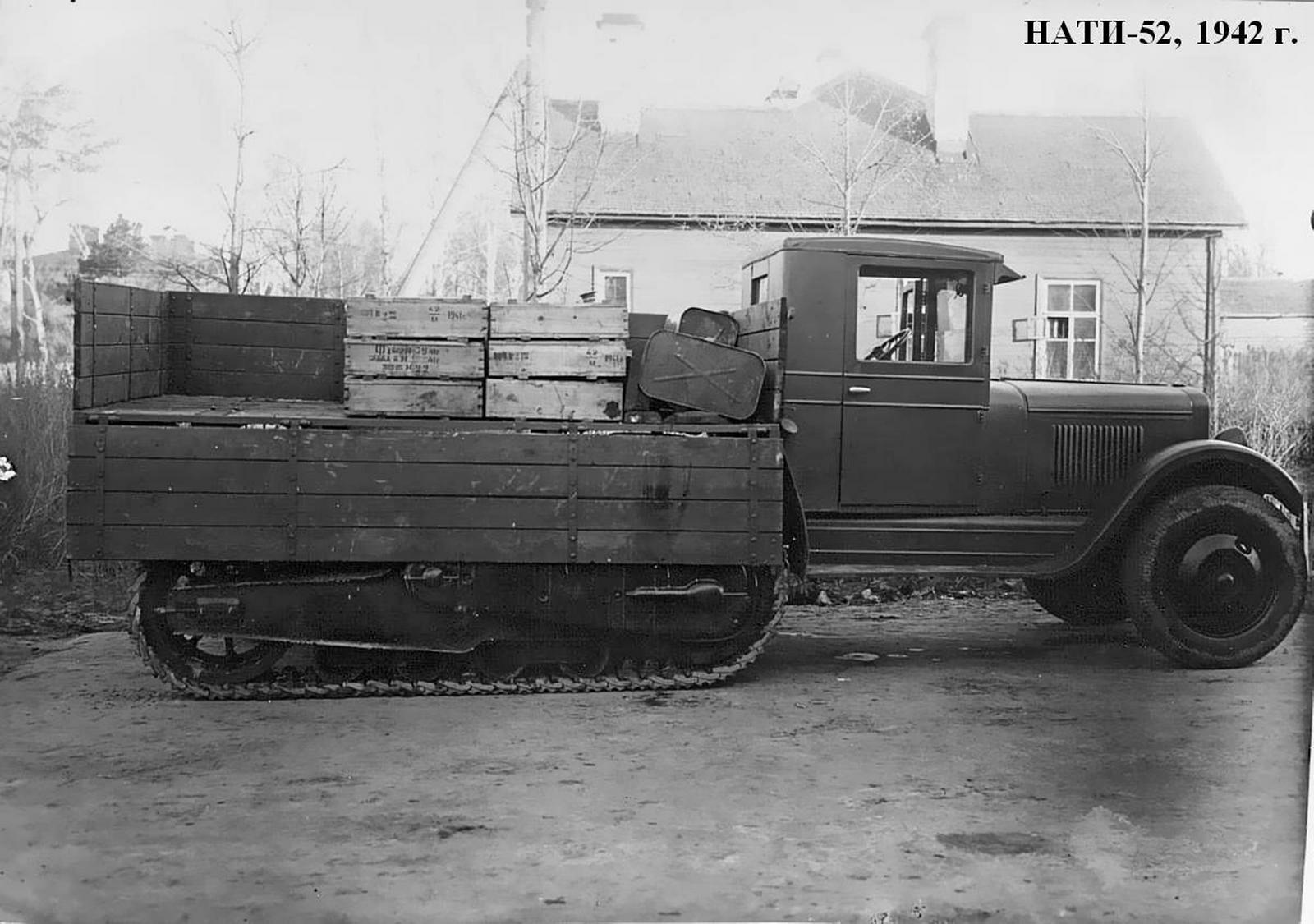

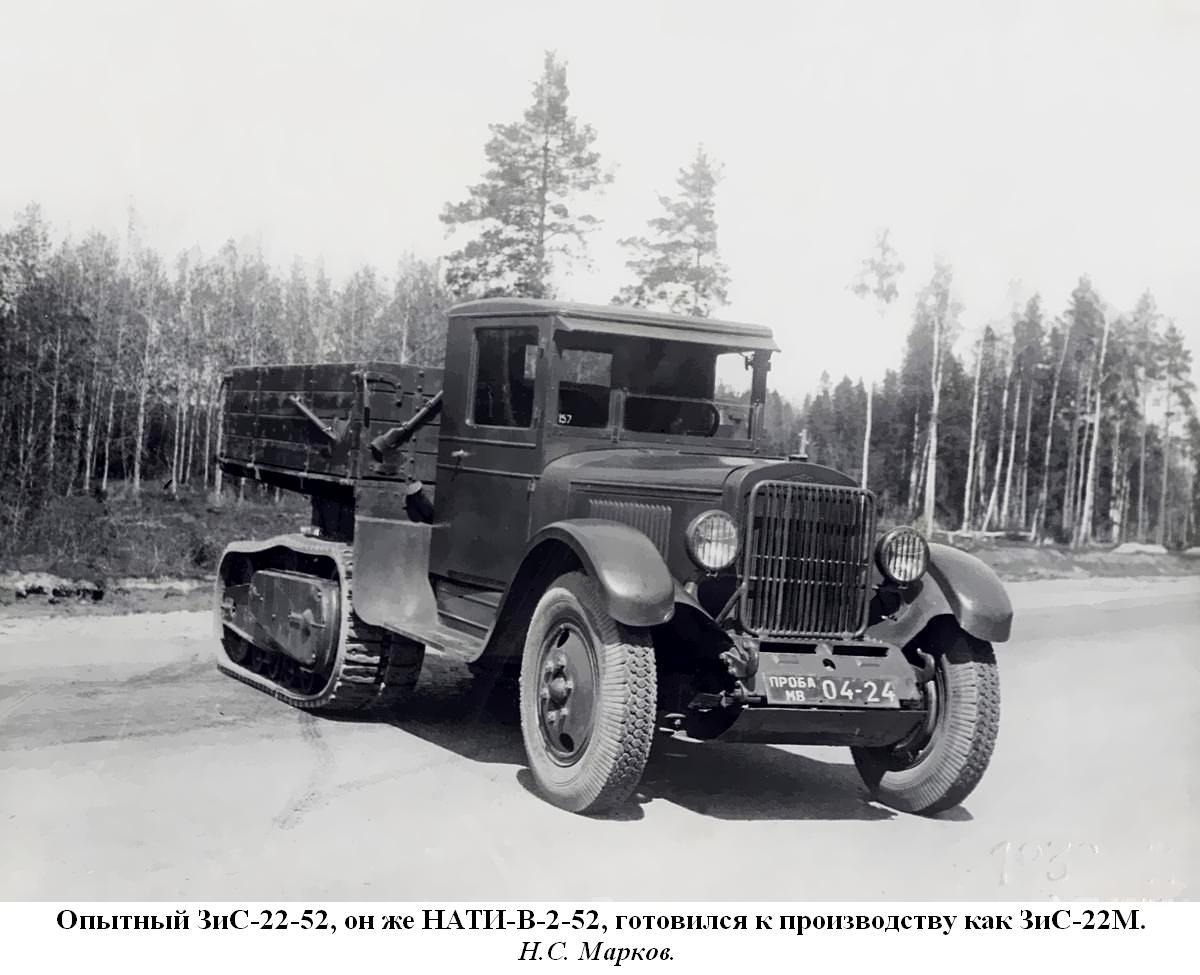

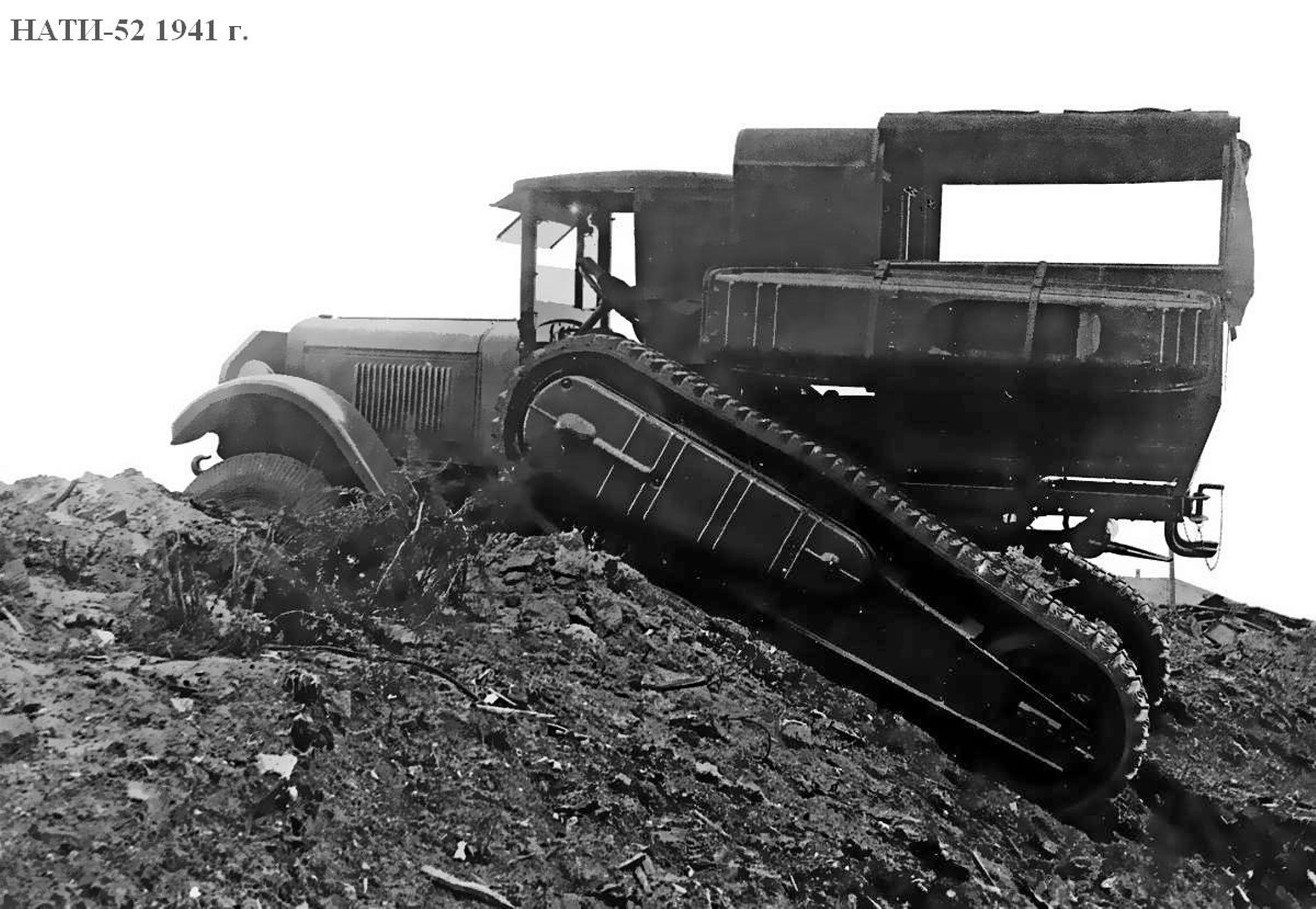

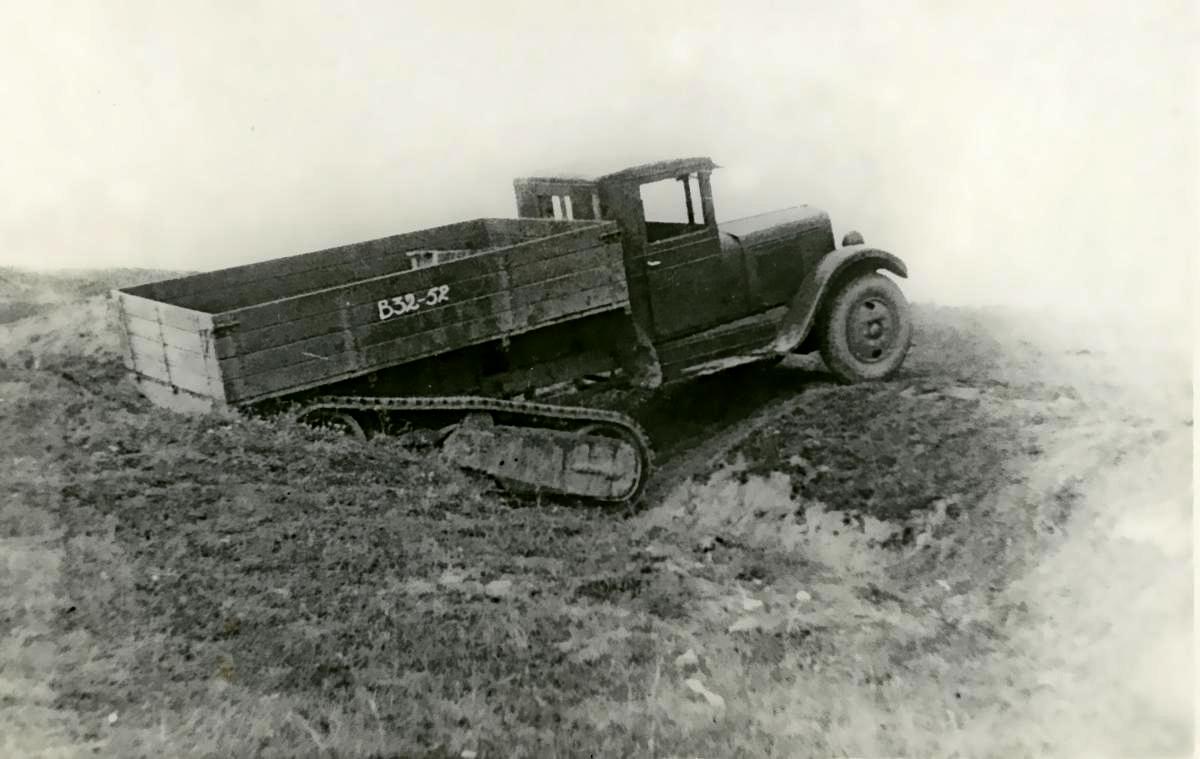

  1. Полугусеничный автомобиль на шасси ЗиС-5 конструкции HATИ ЗиС-22-52, как средний автомобиль высокой проходимости по снегу, болотам, бездорожью, который может быть использован для перевозки грузов в бездорожных районах и как быстроходный артиллерийский тягач противотанковой и полковой артиллерии.
  2. Двухосный автомобиль ЗиС-32Р с приводом на все колеса конструкции завода имени товарища Сталина, как трехтонный грузовик повышенной проходимости, который может быть использован в качестве нормальной транспортной машины с прицепом.

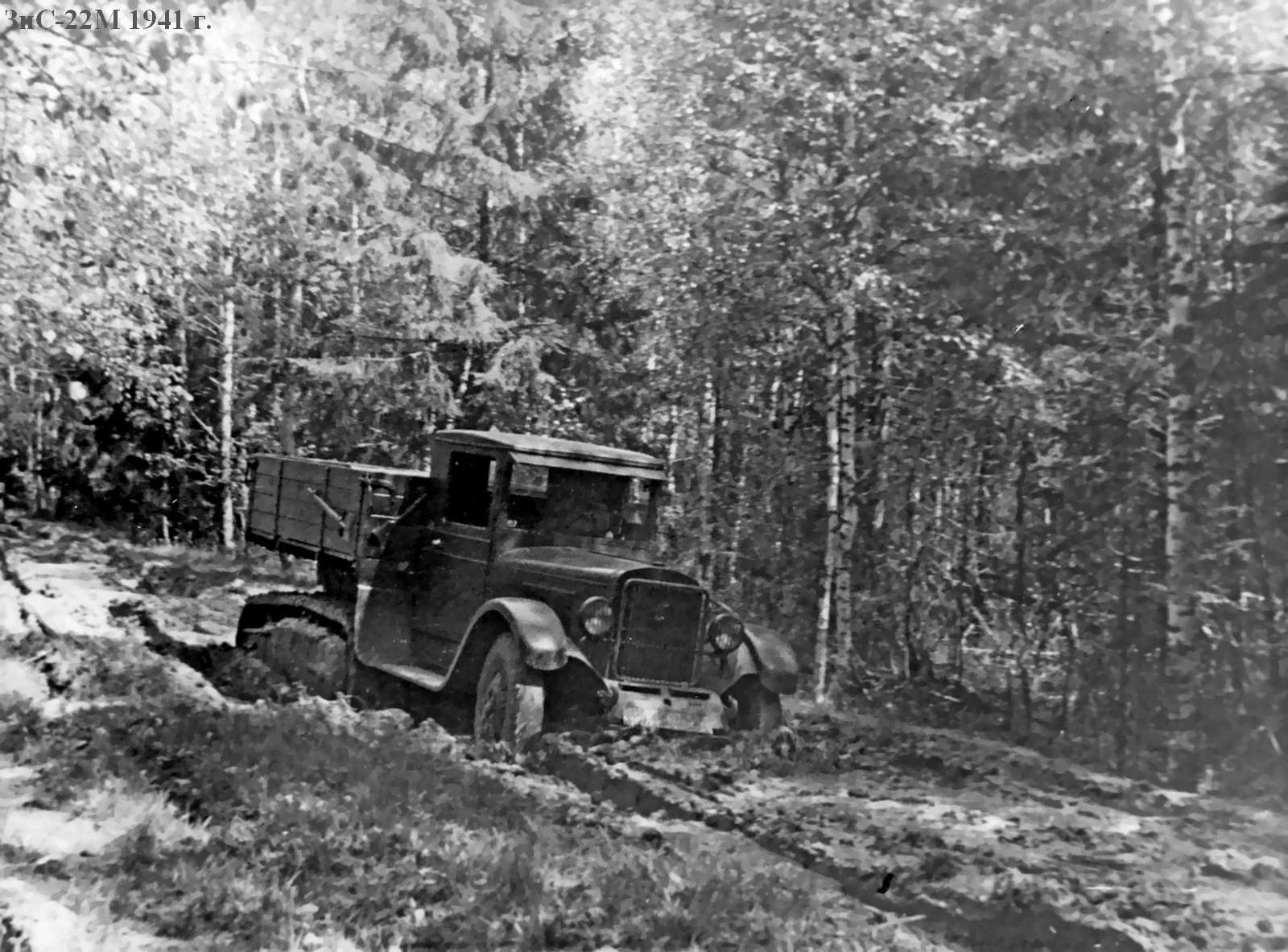

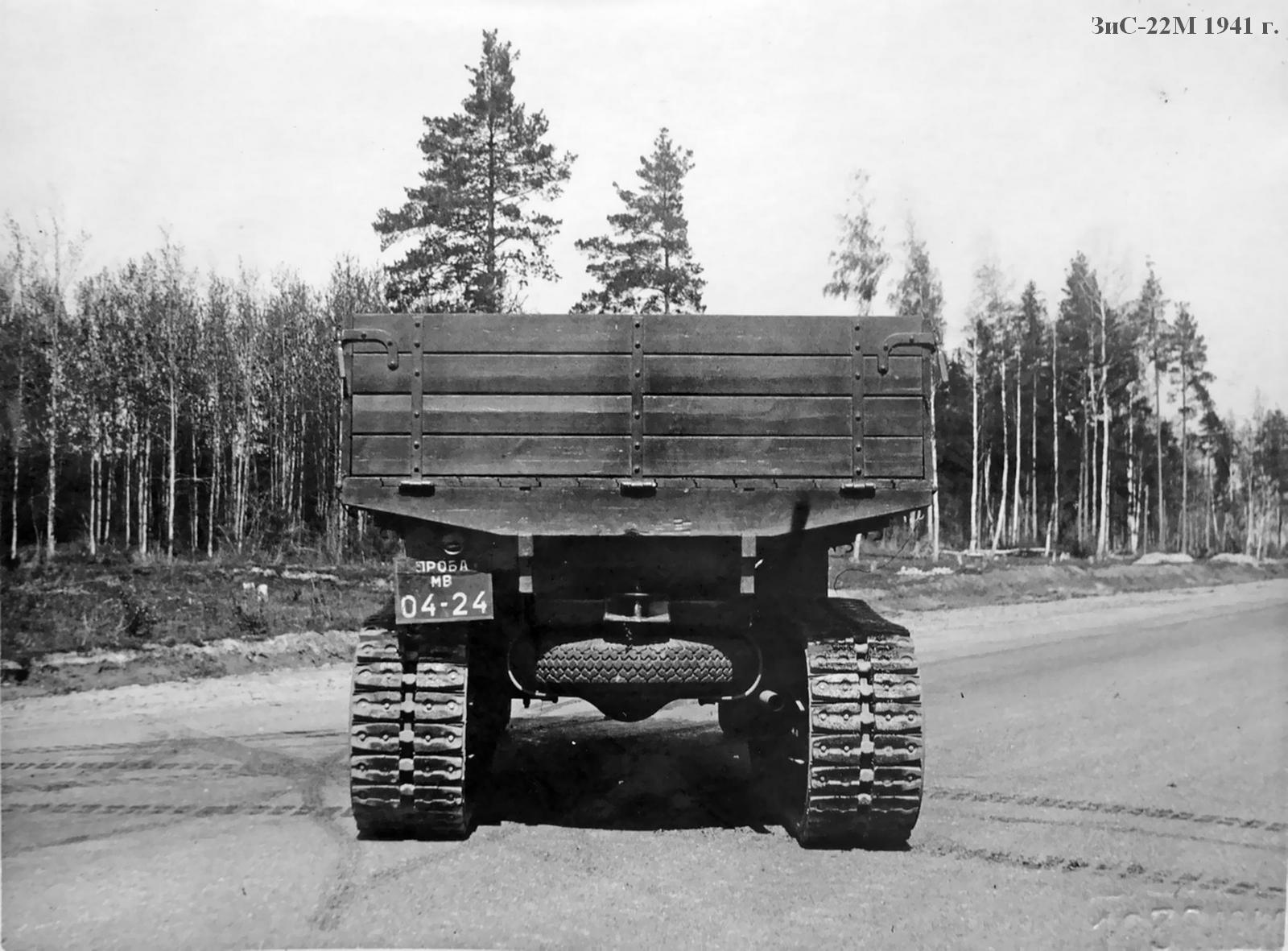

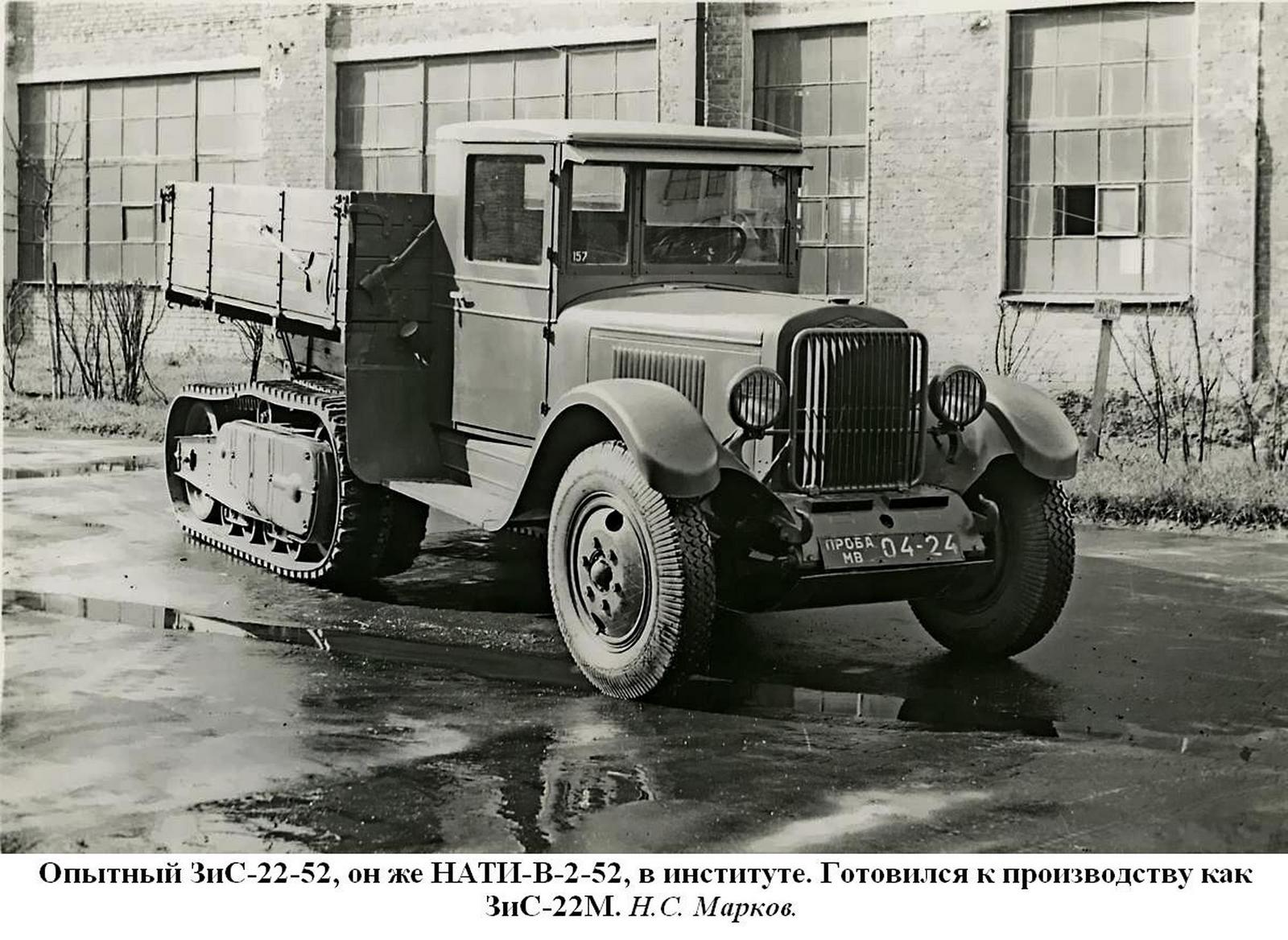

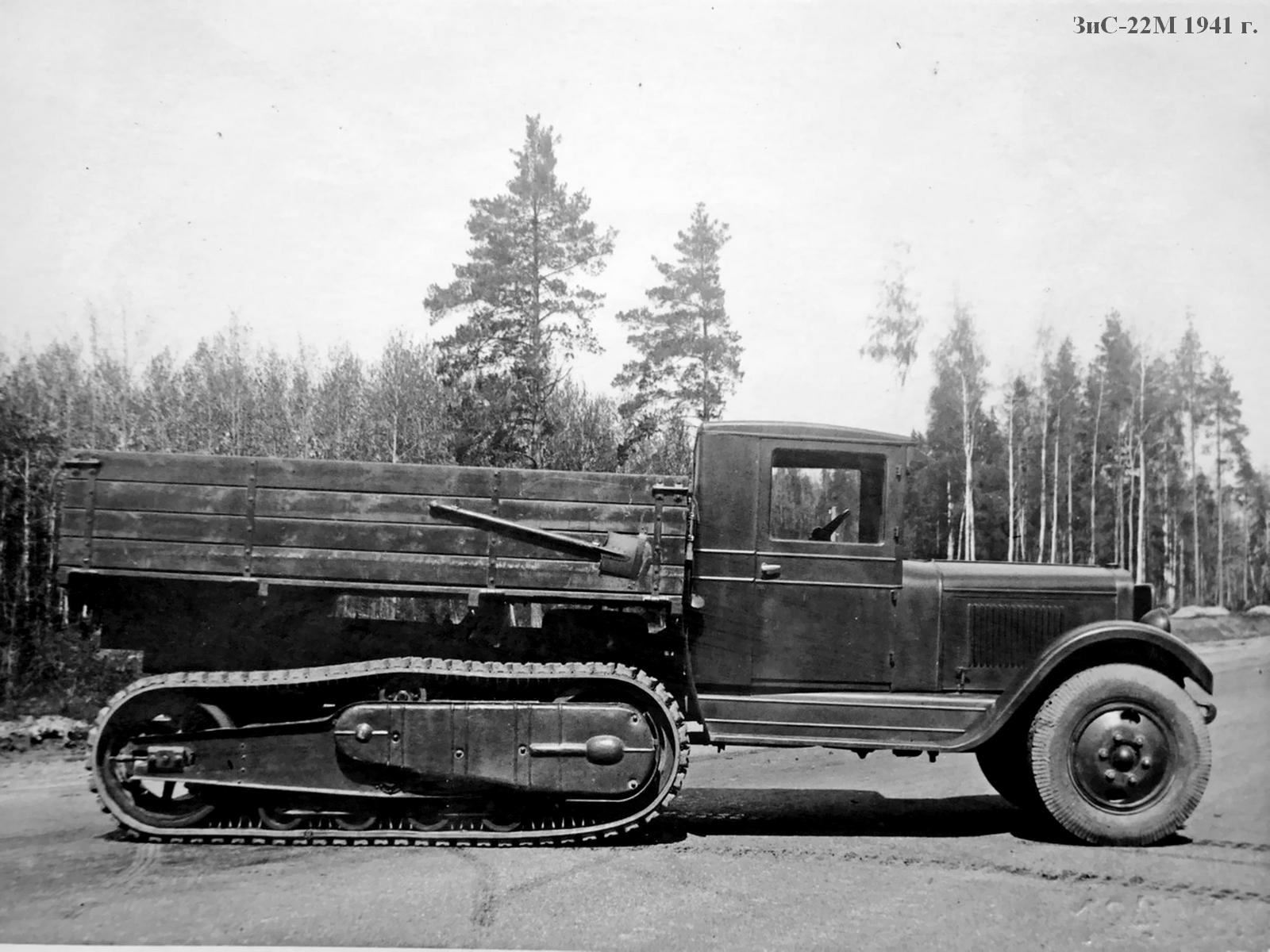

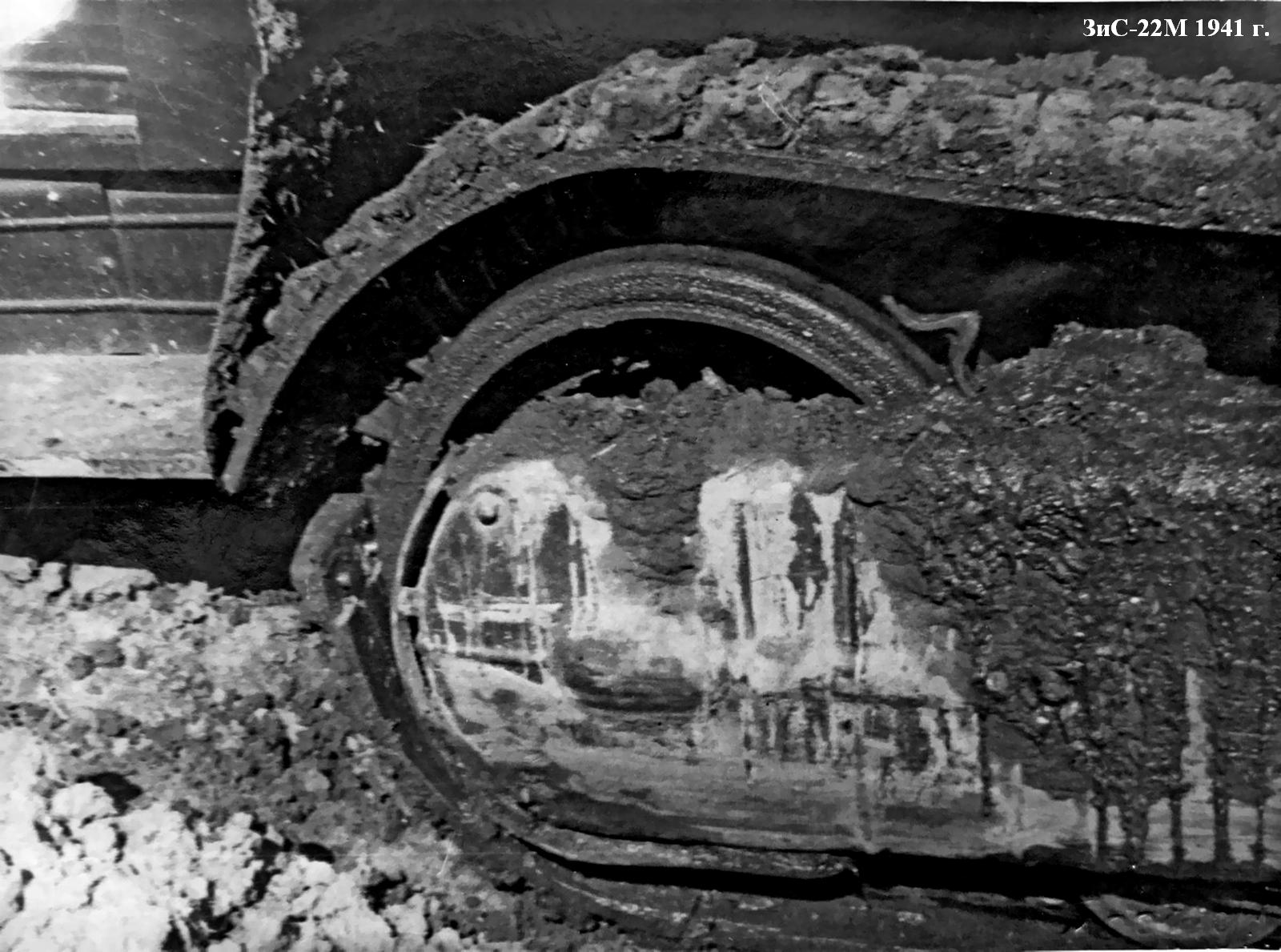

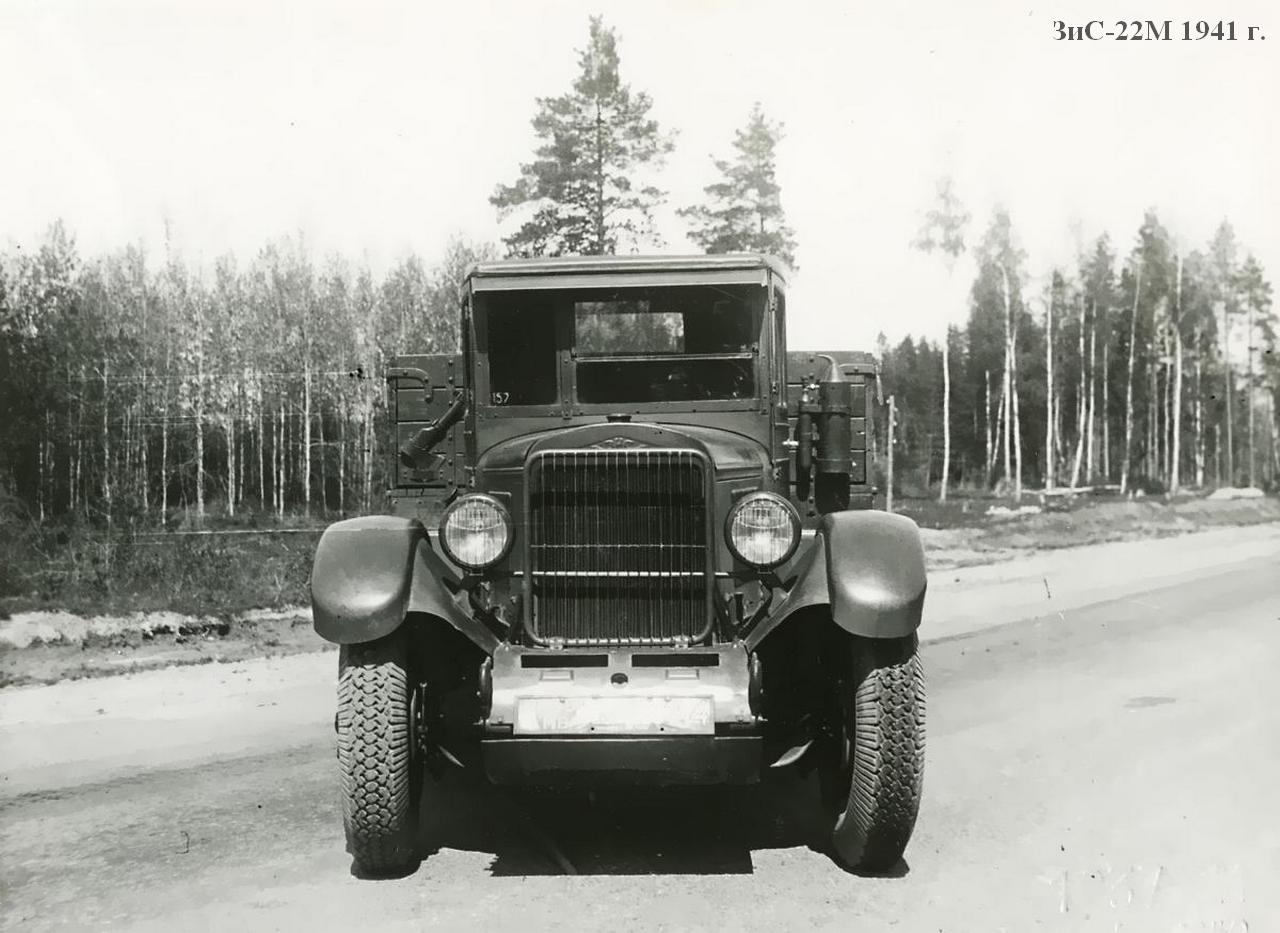

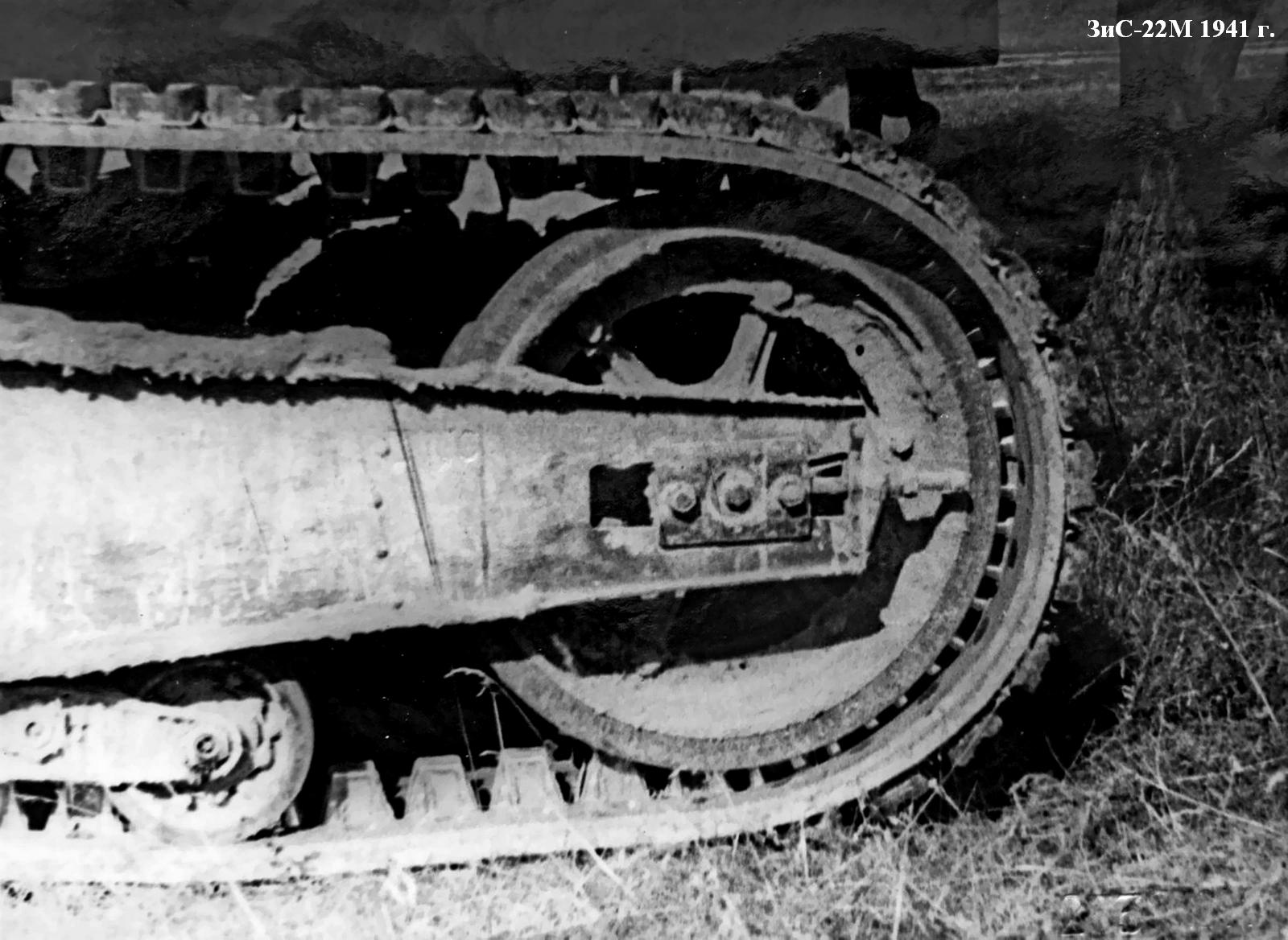

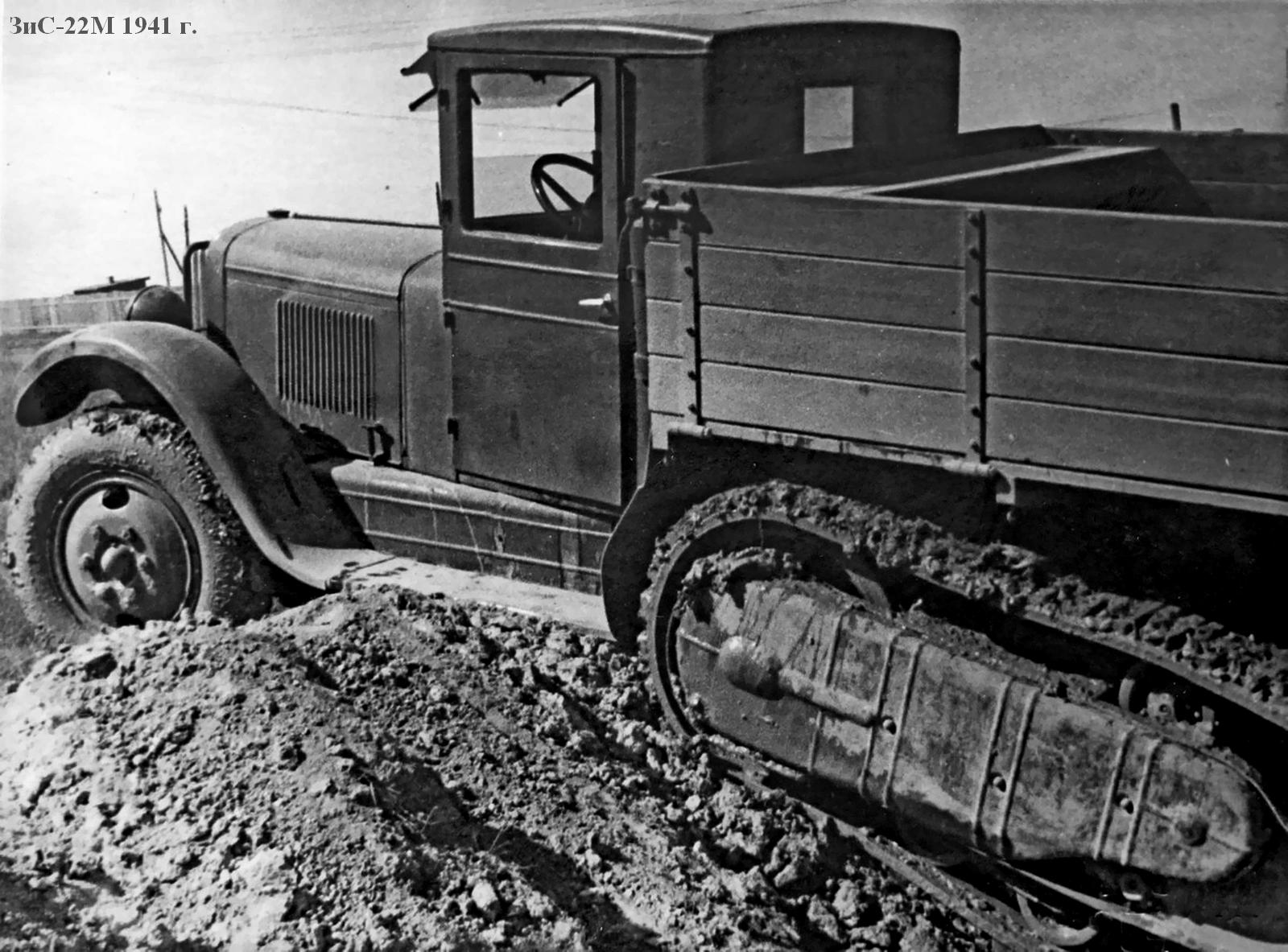

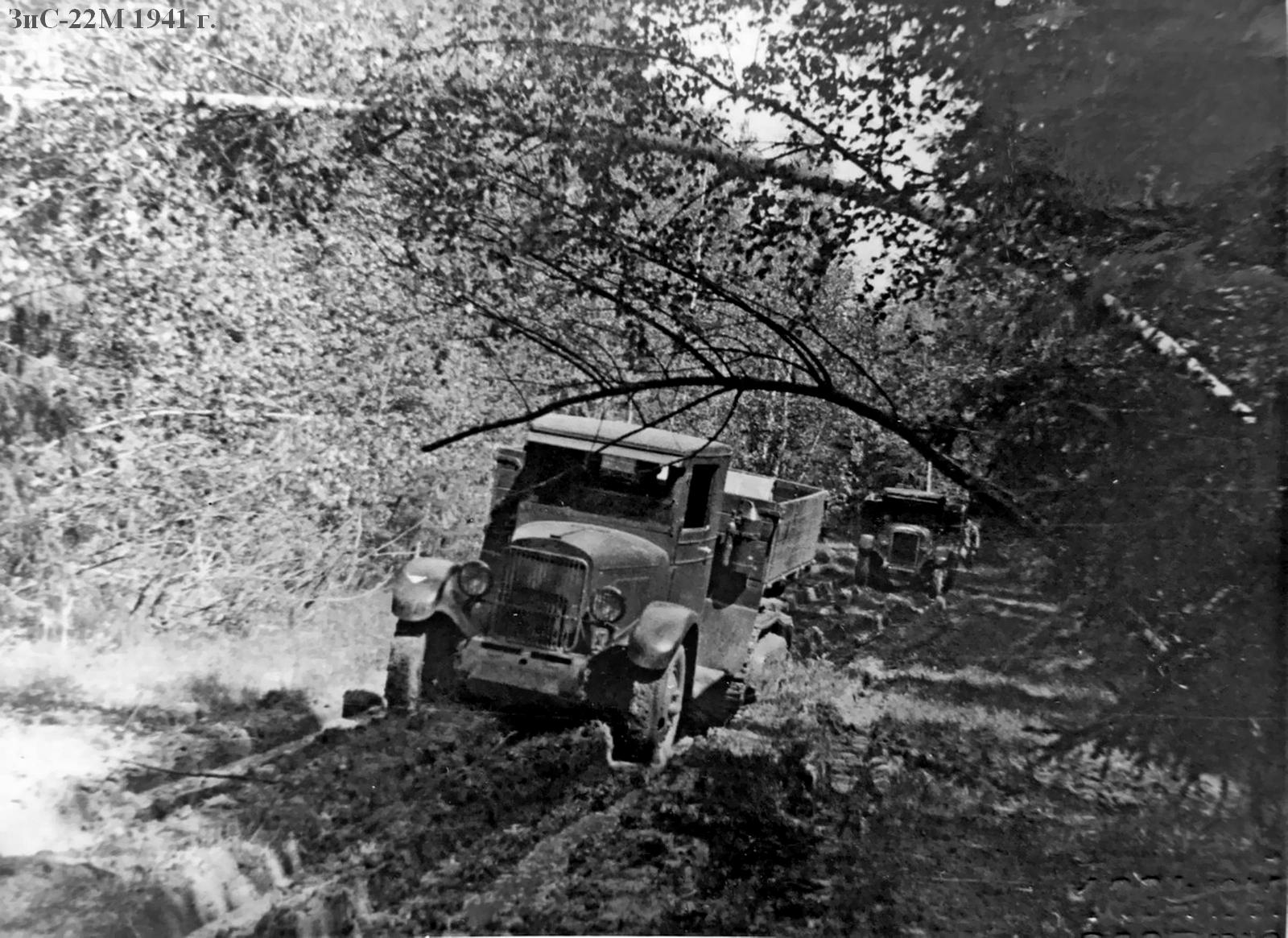

 Доработанный для серии ЗиС-22-52 назвали ЗиС-22М, а затем ввиду значительных изменений в конструкции новый модельный номер "42". Зимой 1940–1941 гг. прошли испытания прототипа, а летом 1941 г. были организованы полигонные испытания эталона для серии. Из-за острого дефицита и недостаточной надежности двигателя ЗиС-16, к тому же требовавшего для своей нормальной работы дорогого высокооктанового бензина, пришлось вернуться к использованию обычного двигателя ЗиС-5. Кроме штатного бензобака ЗиС-5 (60 л), расположенного под сиденьем, дополнительно под платформой разместили еще три бака — всего на 300 л. Предусматривалось оборудование платформы боковыми скамейками и тентом (внедрено позже).

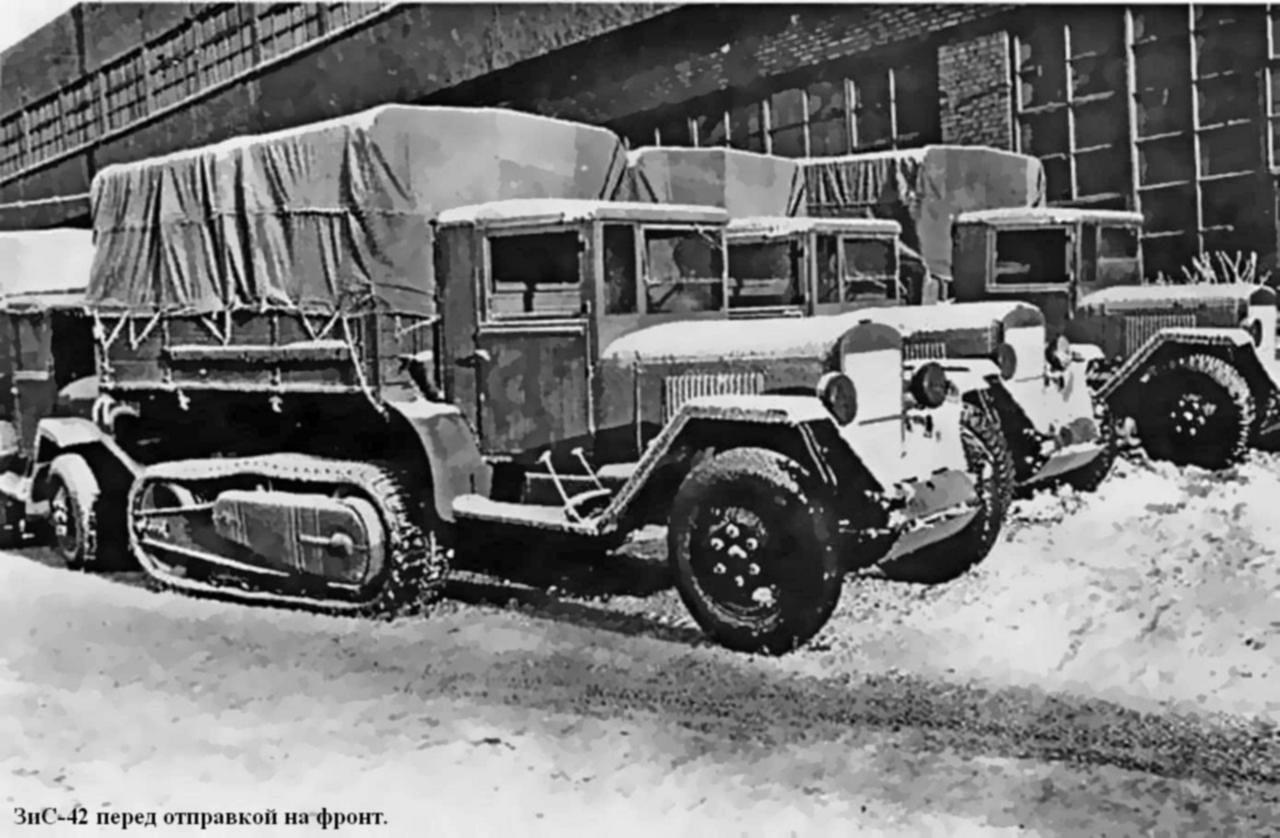

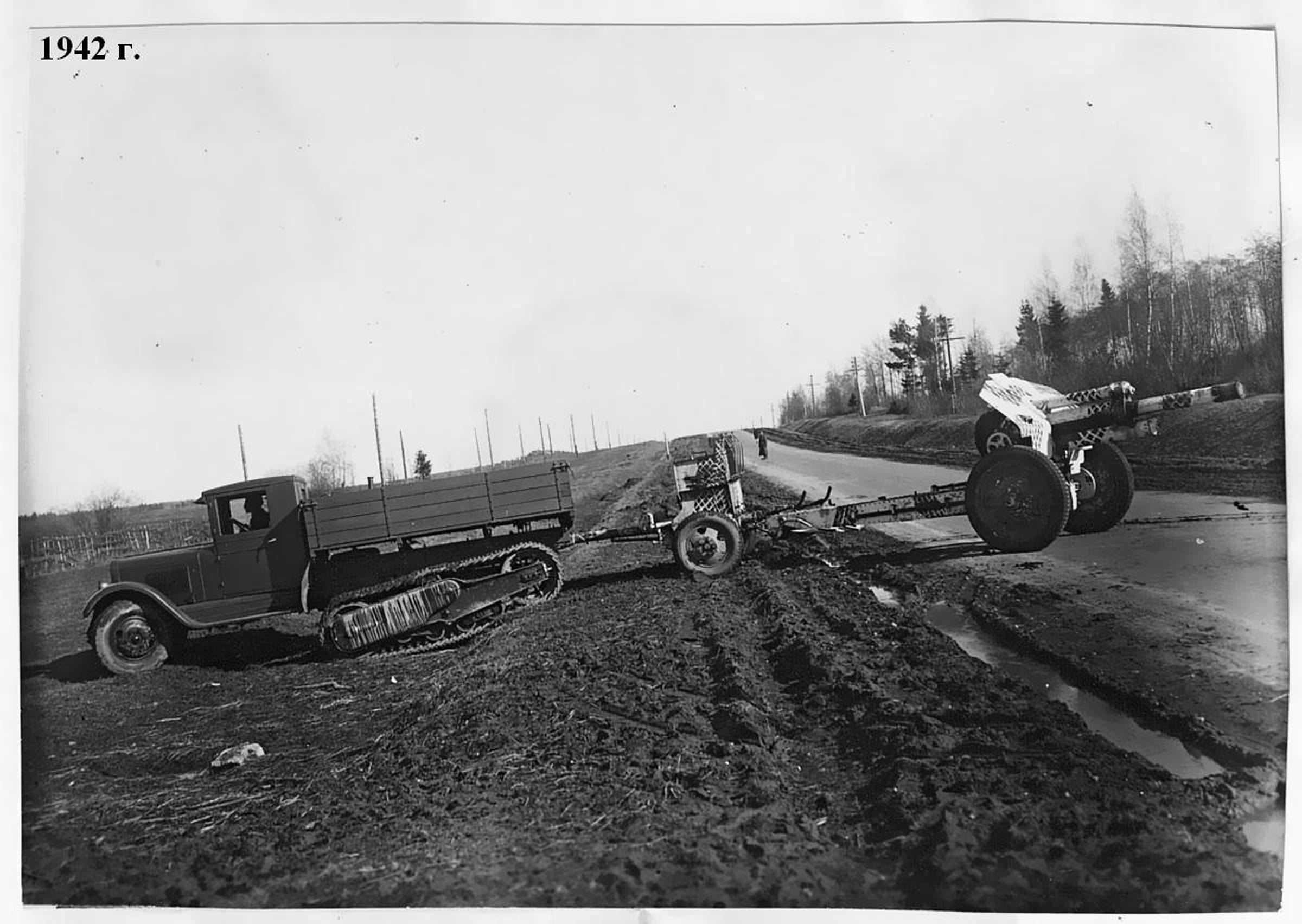

 Эвакуация завода на восток осенью 1941 г. прервала все работы над новой автомобильной техникой, в том числе и над ЗиС-42. Однако в связи с решением в начале 1942 года о восстановлении производства автомобилей ЗиС-5 в Москве вернулись и к вопросу об организации на нем выпуска вездеходов, еще более необходимых армии. На ЗиСе в течение весны — лета 1942 года был завершен необходимый технологический цикл подготовки ЗиС-42 к производству применительно к жестким условиям войны. Внешне это проявилось в появлении угловатых крыльев и цельнодеревянной кабины. В конце сентября первая промышленная партия — девять упрощенных, по сравнению с эталоном, машин с двигателями ЗиС-5 Миасского автомоторного завода (мощностью фактически не более 69 л.с.) — была отправлена под Сталинград. Применение новых машин непрерывно расширялось, росло и производство: до конца года было выпущено уже 752 ЗиС-42 с темпом сборки до 7 — 8 машин в сутки. Использование ЗиС-42 на фронтах в качестве тягача для буксировки 76-мм пушек, 122-мм гаубиц и других артсистем массой до 3000 кг оказалось достаточно эффективным и поэтому оправданным.

 Изначально недостаточными были только приемистость и средние скорости движения. Плохая маневренность, особенно в гололед . Отмечались также чрезмерный расход топлива на бездорожье (свыше 200 л) и продольная раскачка машины при движении по неровностям. С весны 1943 года, при эксплуатации ЗиС-42 на тяжелых грунтах начались массовые выходы машин из строя из-за катастрофического износа и серьезных поломок ходовой части и трансмиссии.  Мало того, обрывались приводные цепи, ломались полуоси, конические пары и подшипники заднего моста, скручивались карданные валы и валы сошек рулевого механизма, "не держали" тормоза. Явно не хватало крутящего момента силового агрегата. Неудивительно, что ЗиС-42 не пользовался популярностью у артиллеристов. Однако приходилось брать то, что дают. Этим и можно объяснить широко развернутое производство ЗиС-42 — в 1943 году выпуск составил уже 2115 машин.

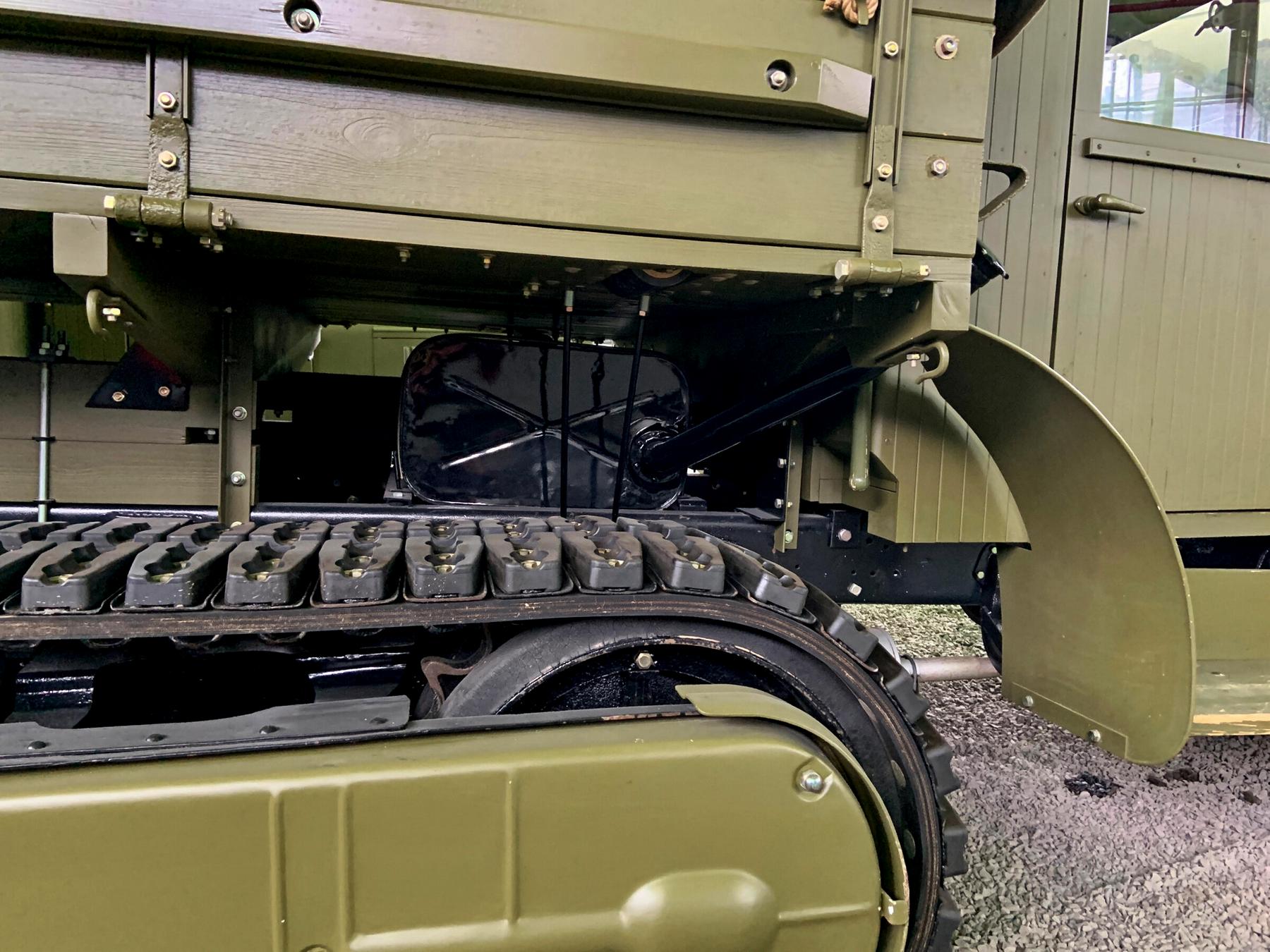

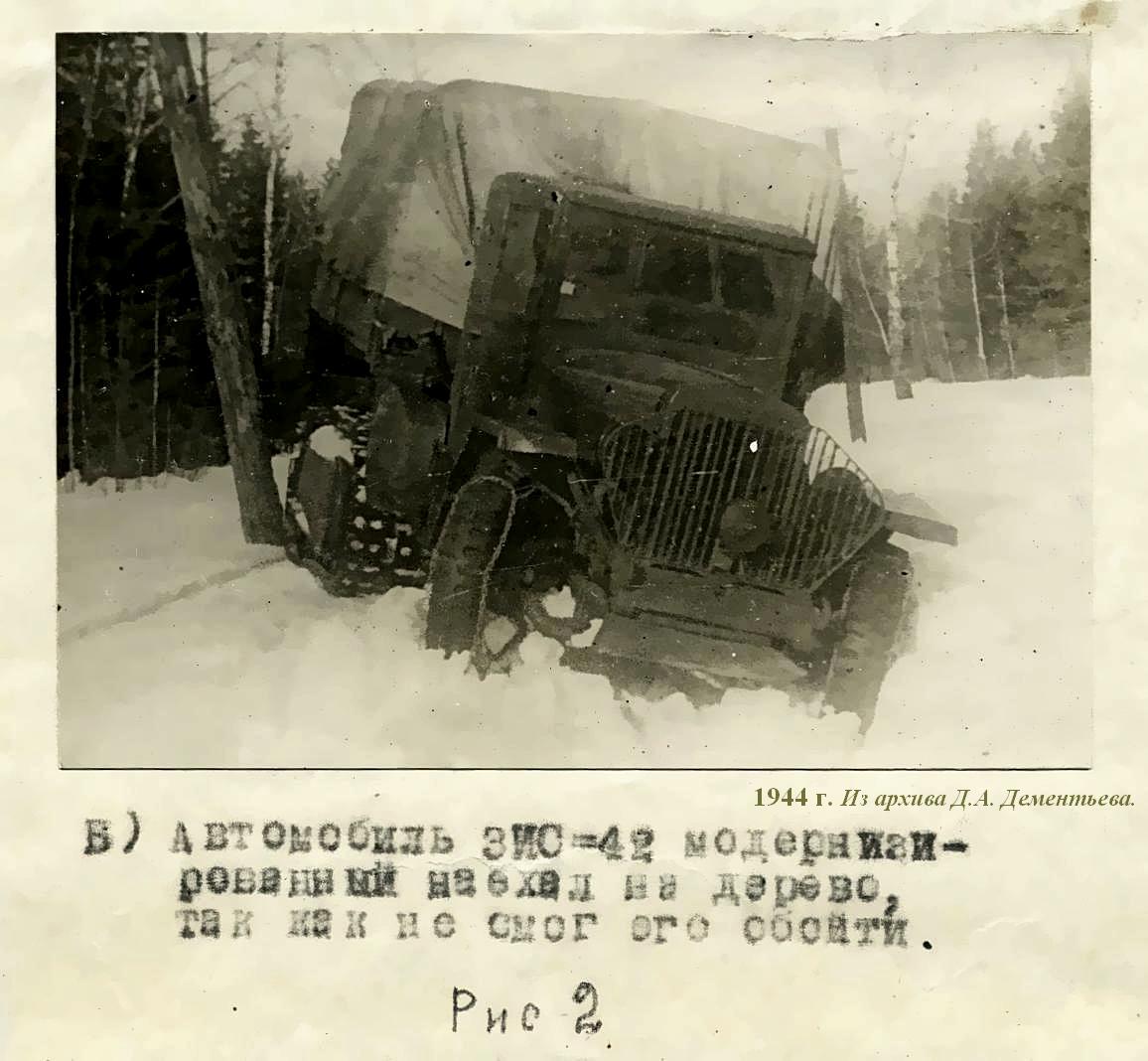

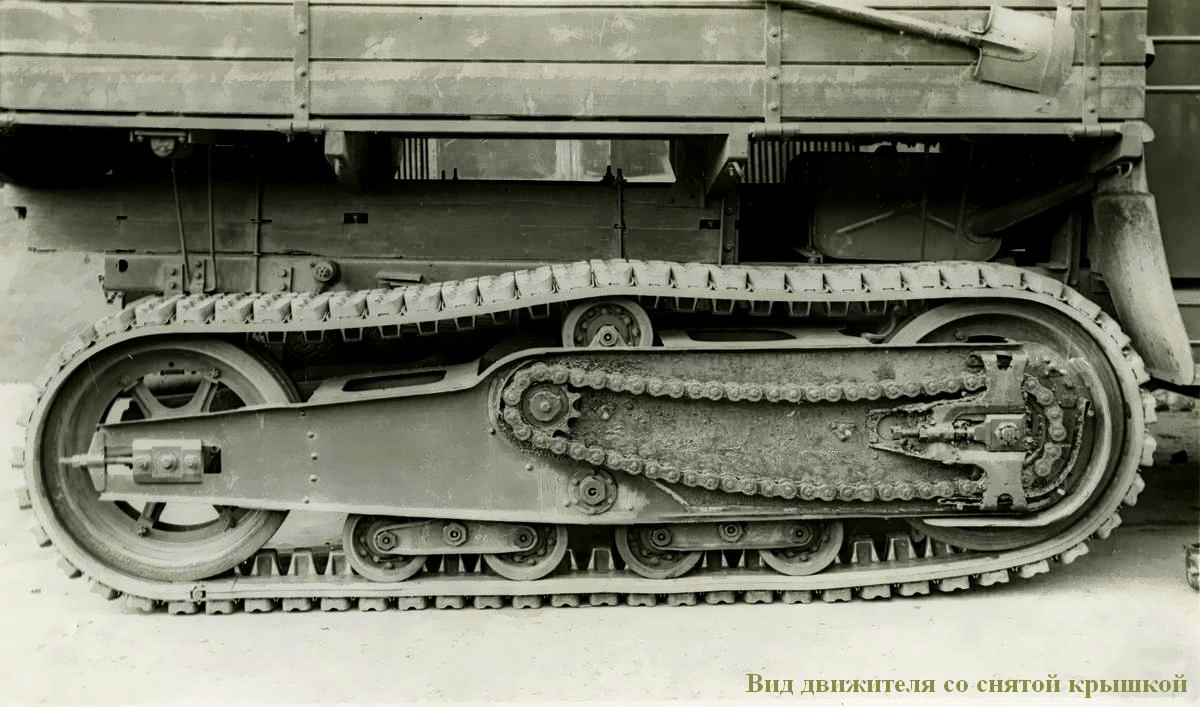

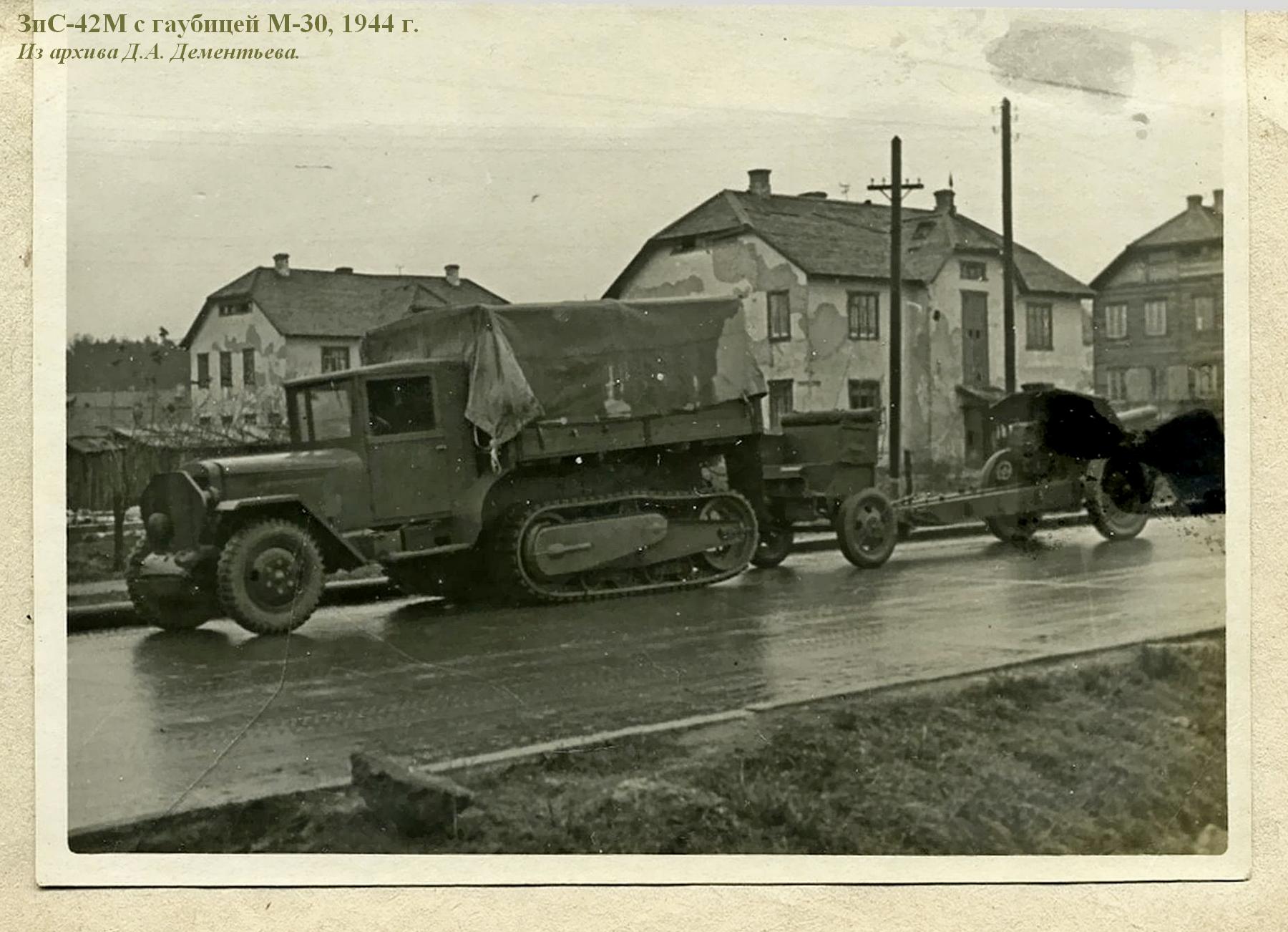

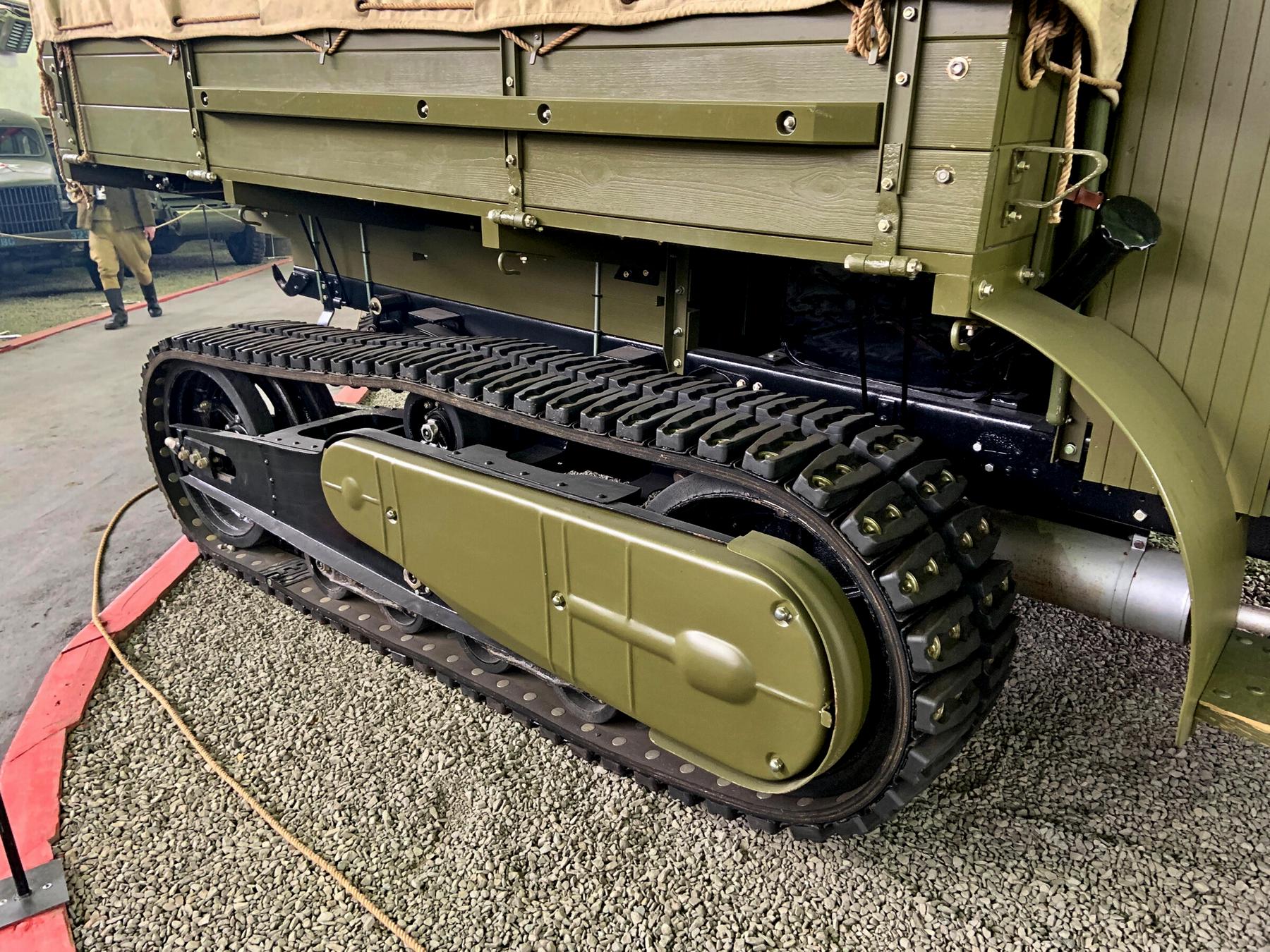

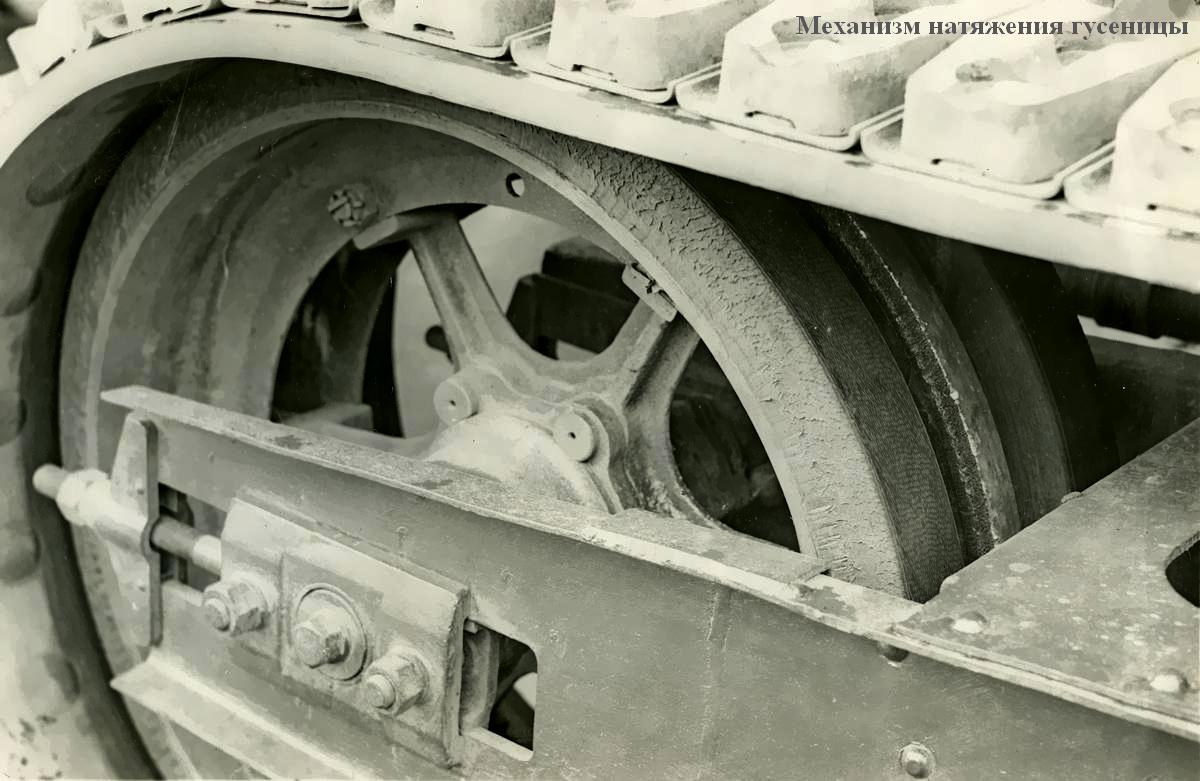

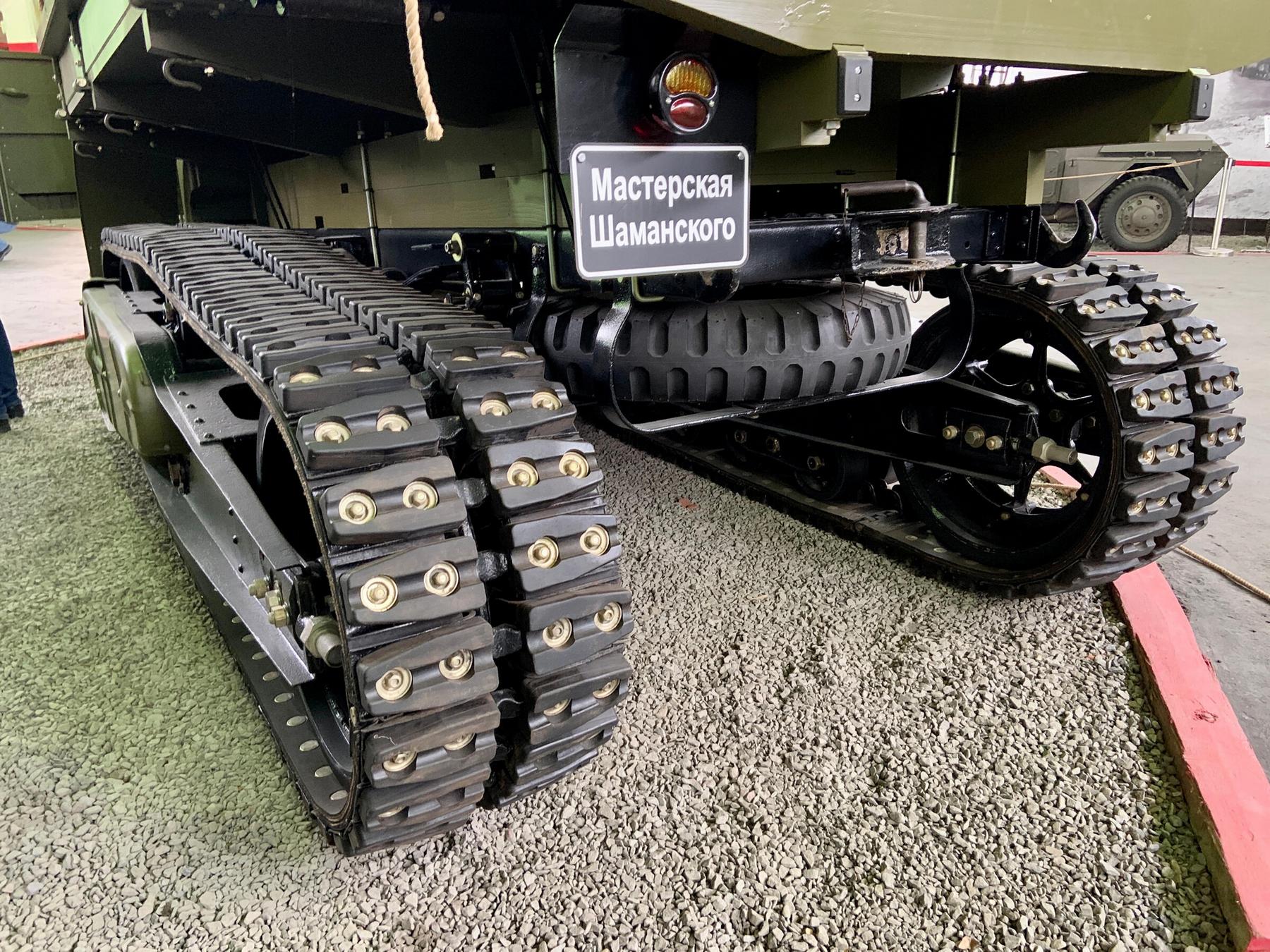

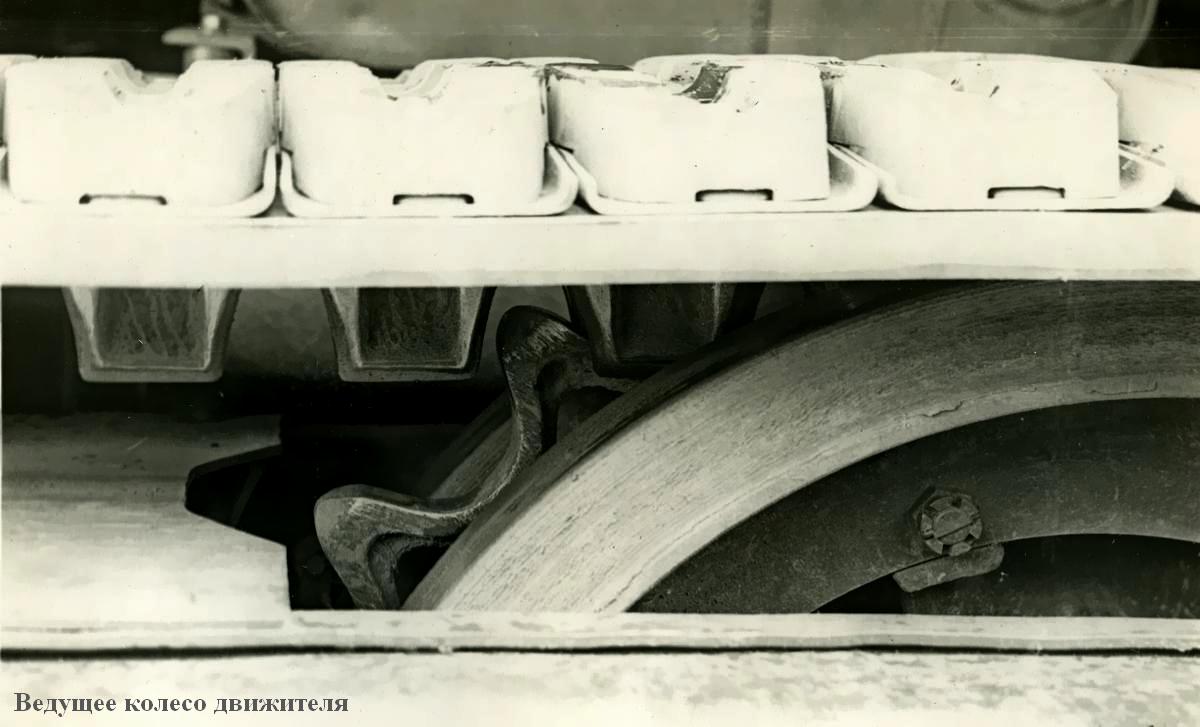

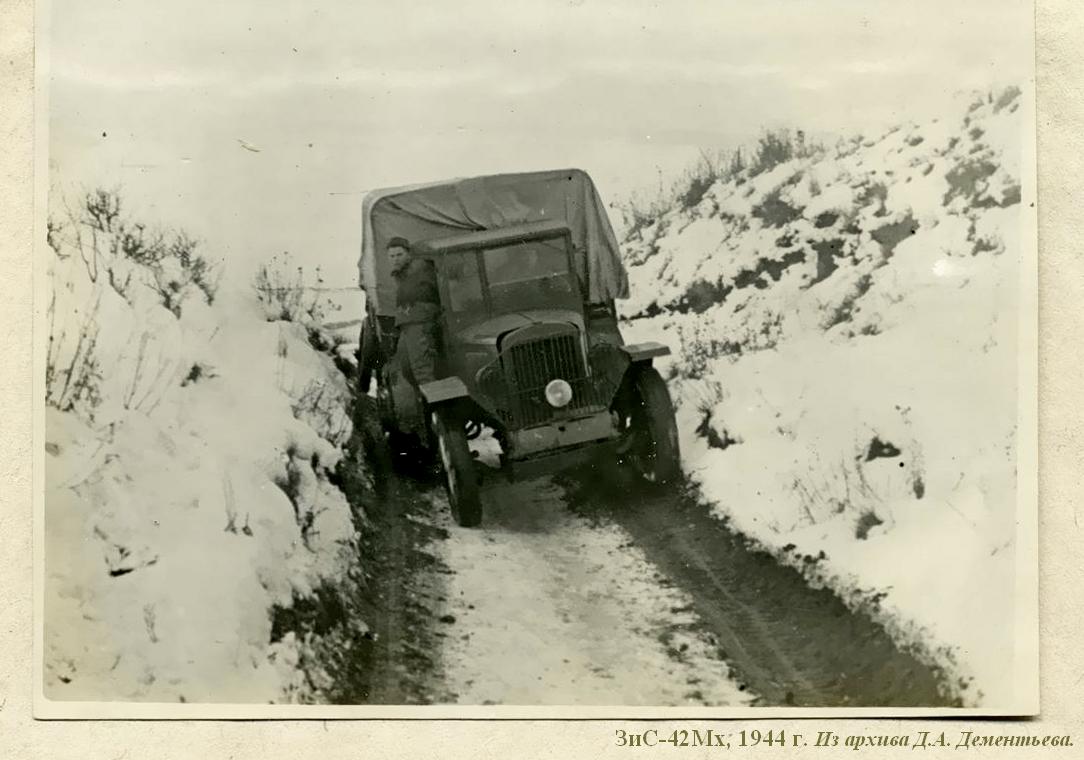

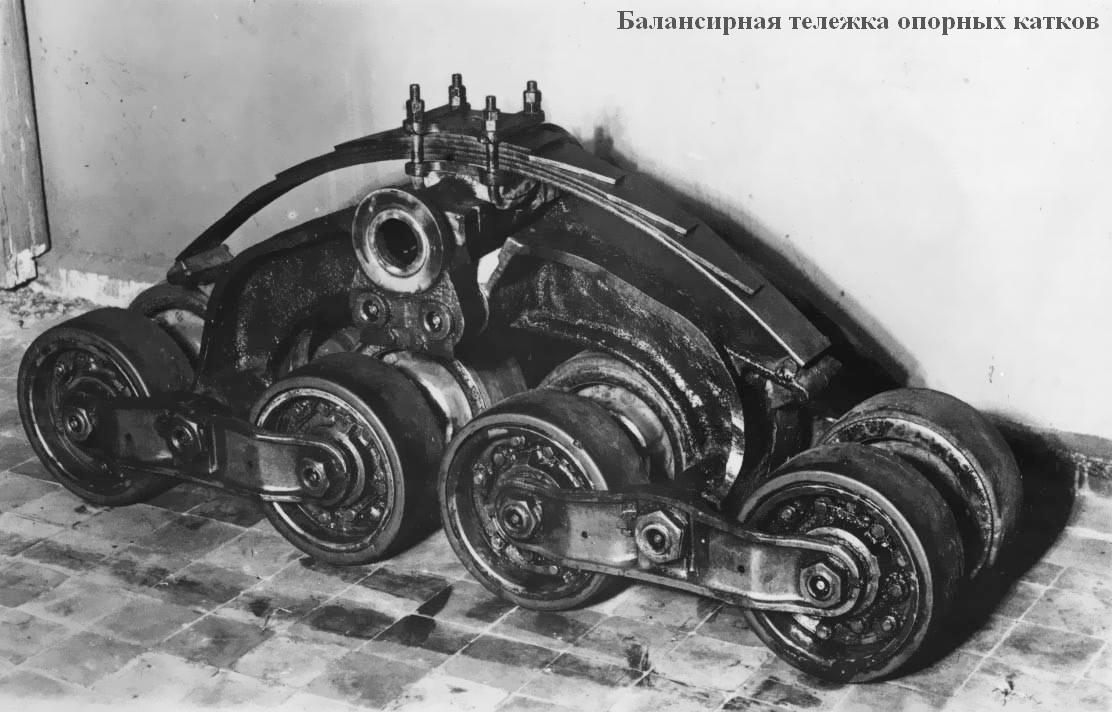

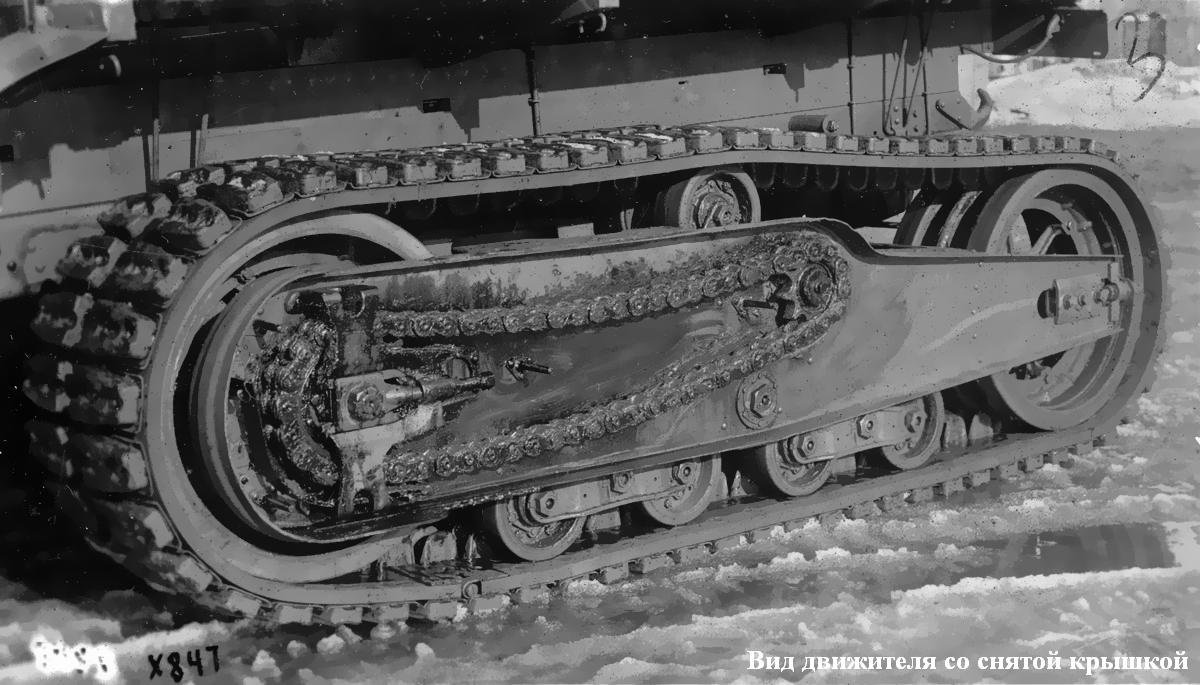

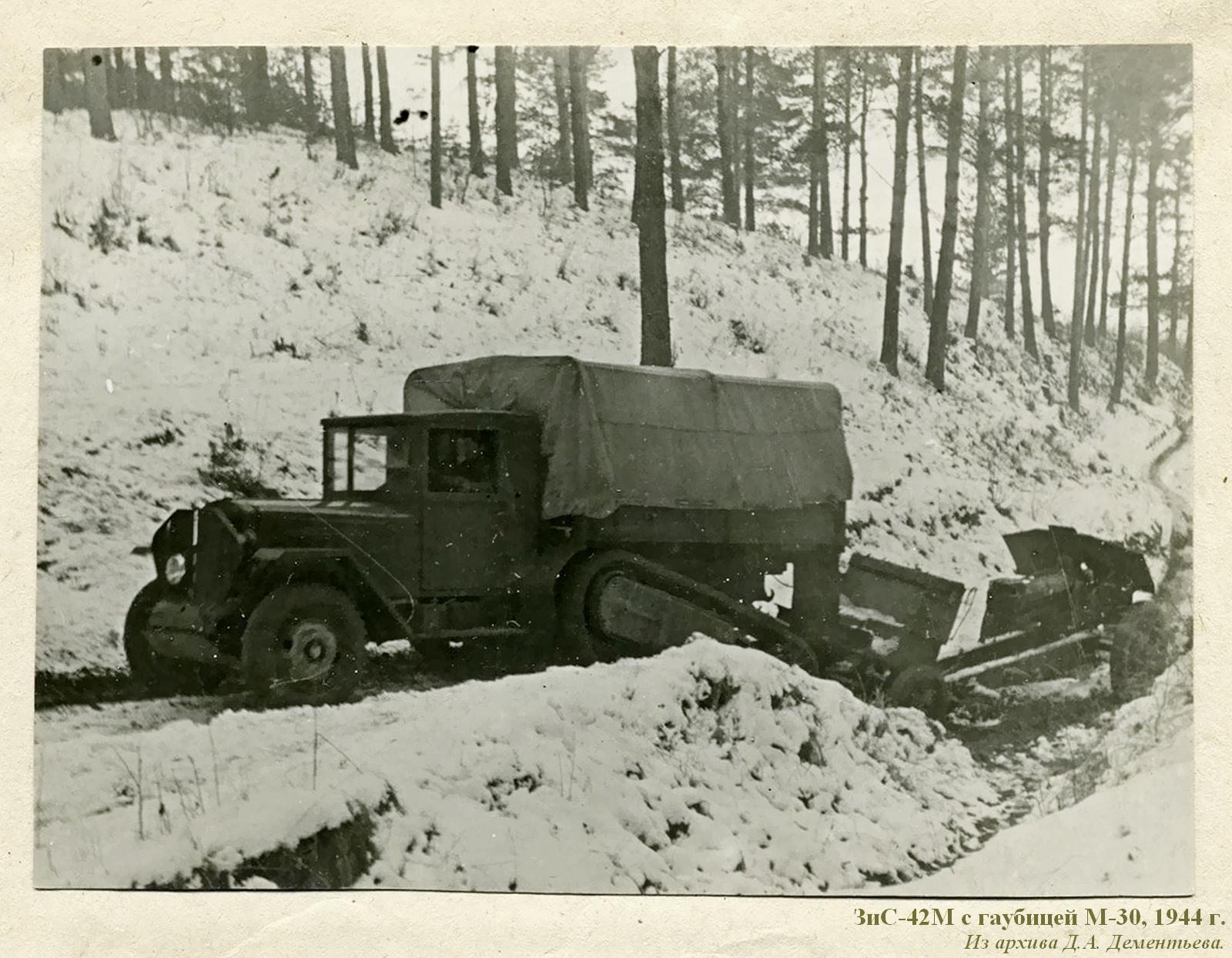

 Но начатые ранее работы по их модернизации не прекращались. Осенью 1943 года удалось спроектировать и построить усовершенствованный вариант машины, условно названный ЗиС-42М ("модернизированный"). На ЗиС-42М сделали очередную попытку улучшить гусеничный движитель. Для стабилизации длины гусеничных лент их перед монтажом ведущих накладок и плиц стали подвергать многодневной предварительной вытяжке в вертикальном положении усилием около 2000 кгс на каждую. В результате уменьшилась эксплуатационная вытяжка гусениц и стал более стабильным шаг их зацепления. Обрыв лент резко сократился, хотя совсем не исчез. Были введены разрезные каретки бегунков с добавочной рессорой для обоих балансиров в каждой. Несколько увеличился и клиренс под задним мостом. Ресурс колес и катков движителя повысили за счет расширения их резиновых ободов и усиления дисков. Более мощный двигатель ЗиС-5М (76 — 77 л.с.) с карбюратором МКЗ-10 несколько улучшил динамику машины, но недостаточную мощность двигателя по-прежнему восполнить было нечем. Производство применявшегося ранее на опытных образцах автобусного двигателя ЗиС-16 не возобновили ни в Миассе, ни на московском заводе. Несколько остававшихся там двигателей ЗиС-16 погоды не делали, хотя и породили легенды о более мощном двигателе ЗиС-42 (84 л.с.), которым якобы с 1944 года комплектовались тягачи ЗиС-42М, развивавшие при этом максимальную скорость до 45 км/ч.

 Хотя заложенные усовершенствования и получили положительную оценку, многие прежние недостатки (низкая надежность, плохие динамика, маневренность, экономичность) сохранились. Складывалась тупиковая ситуация: ЗиС-42 не поддавался никакому радикальному "лечению" — сказывалась порочность конструктивной концепции.

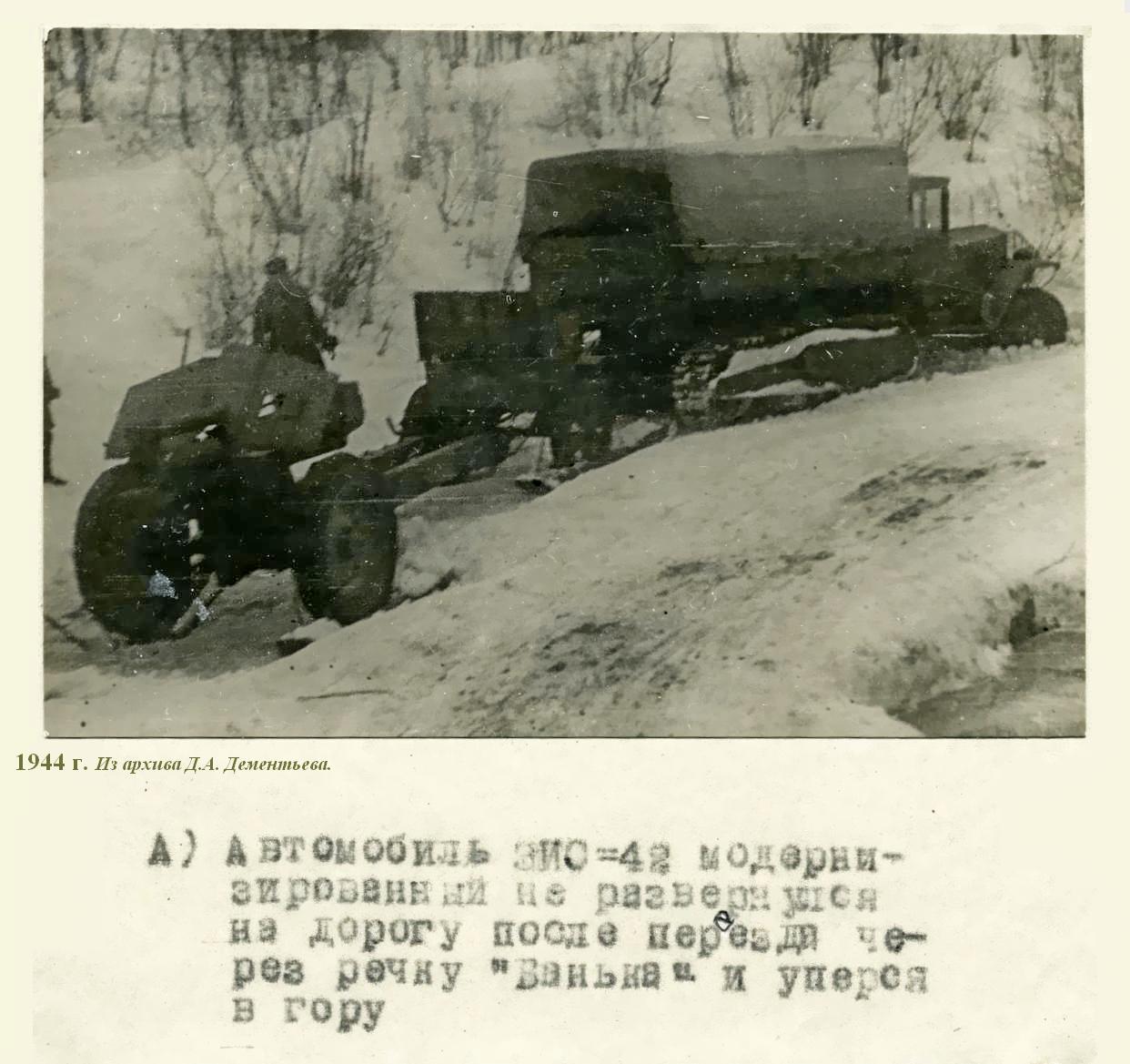

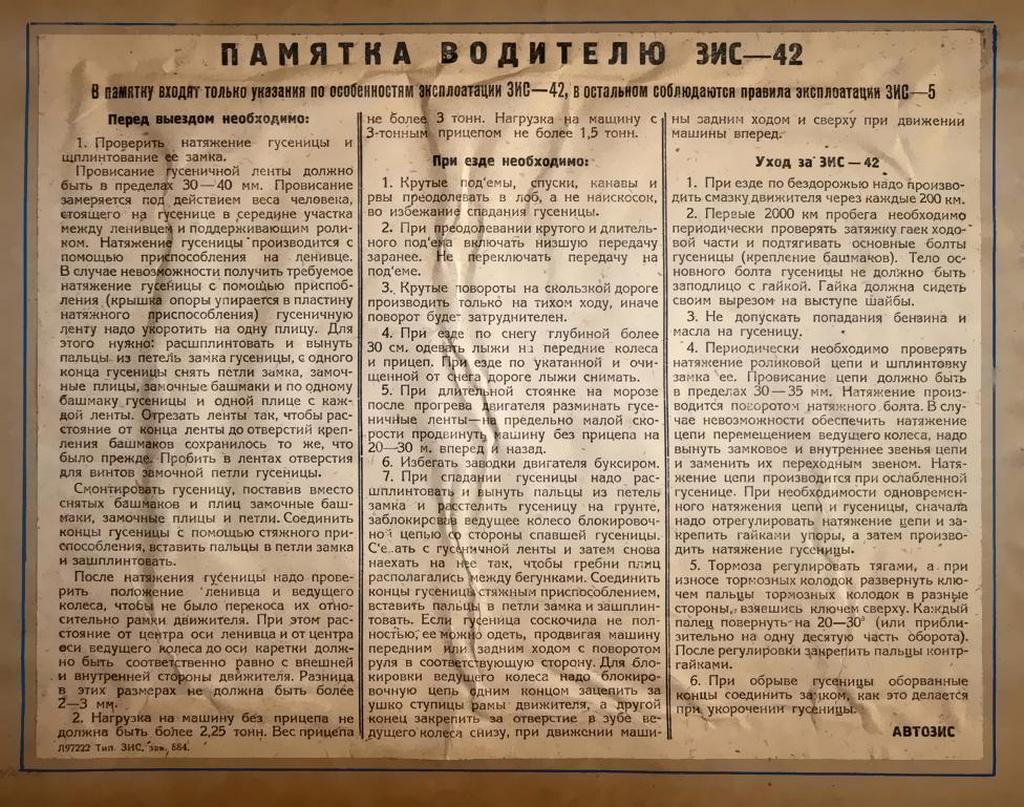

 ЗиС-42М пошел в войска, начиная с весны 1944 года, и большая часть всех выпущенных "сорок вторых" (около 55%) относится именно к этому модернизированному варианту. Несмотря на то, что в нем практически не оставалось детали, не подвергнутой изменениям, доработки по ЗиС-42М шли еще долго, до конца войны. Произошли сдвиги и в сознании основного заказчика. К1944 году в артиллерийских частях действующей армии наконец-то поняли, что эффективность и безаварийность эксплуатации ЗиС-42 напрямую зависят от грамотного ухода и правильного его применения.

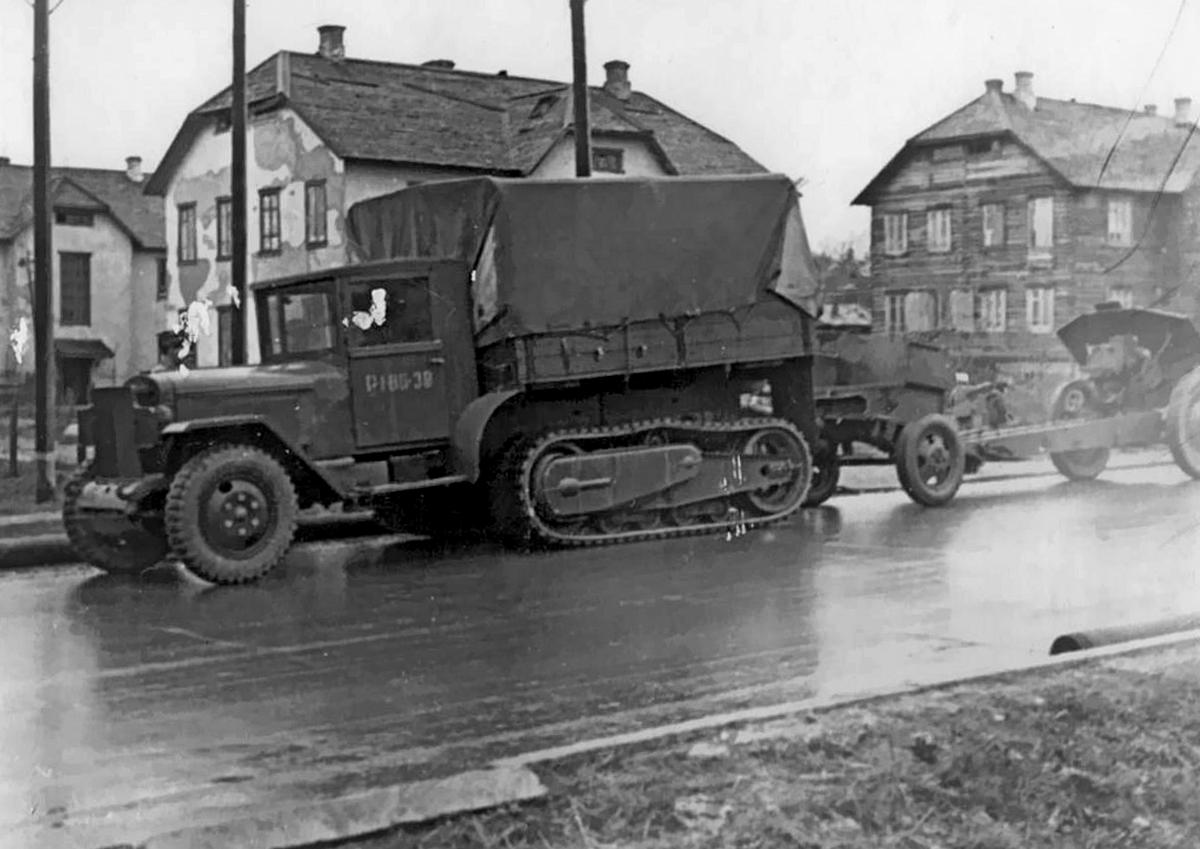

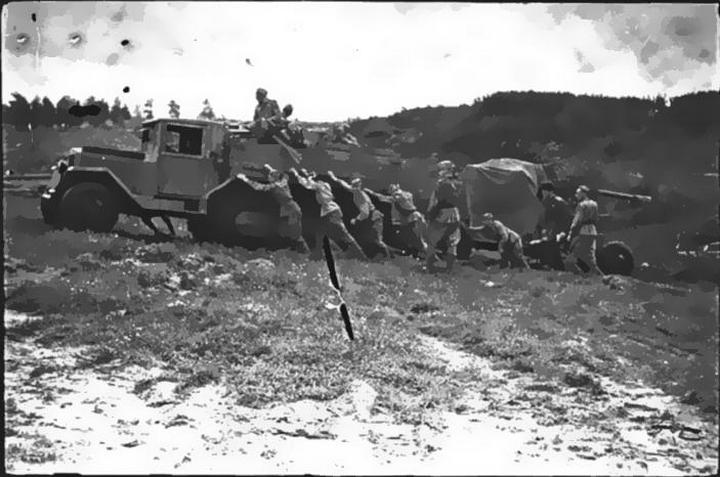

 А пользу тягачи ЗиС-42 все-таки приносили немалую. Это был единственный автомобиль-тягач, который мог уверенно передвигаться по размокшему вязкому чернозему или снегу. Поэтому производство ЗиС-42М и в 1944 году сохранялось на достаточно высоком уровне — 2334 машины.

 Производство ЗиС-42 продолжилось и в 1945 году (1102 единицы) и даже в мирном 1946-м (69 единиц), причем несколько машин получили силовые агрегаты ЗиС-120 (90 л.с.). Однако в армии, достаточно насыщенной вполне работоспособными артиллерийскими тягачами разных типов и классов, как гусеничными, так и колесными, после войны им места уже не осталось.

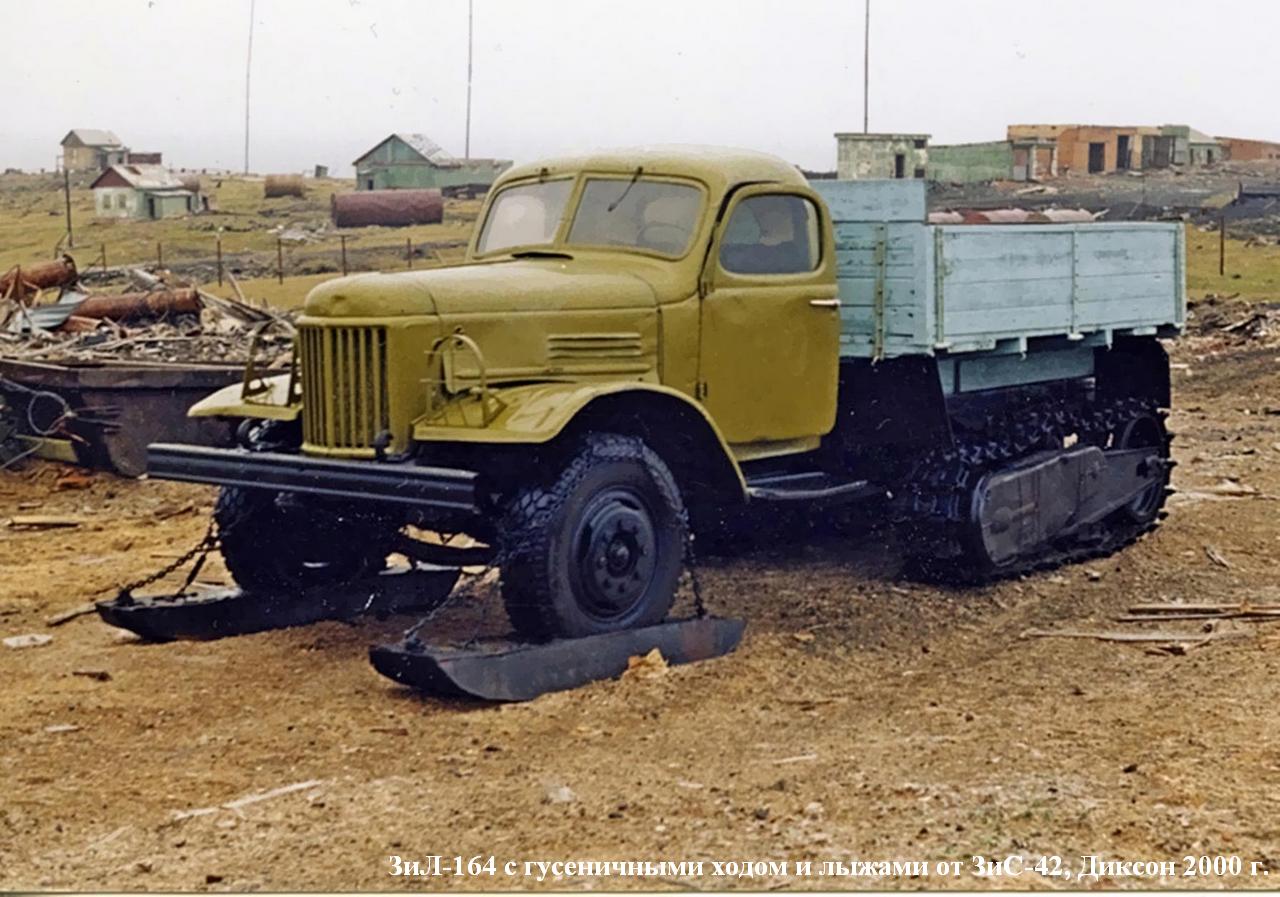

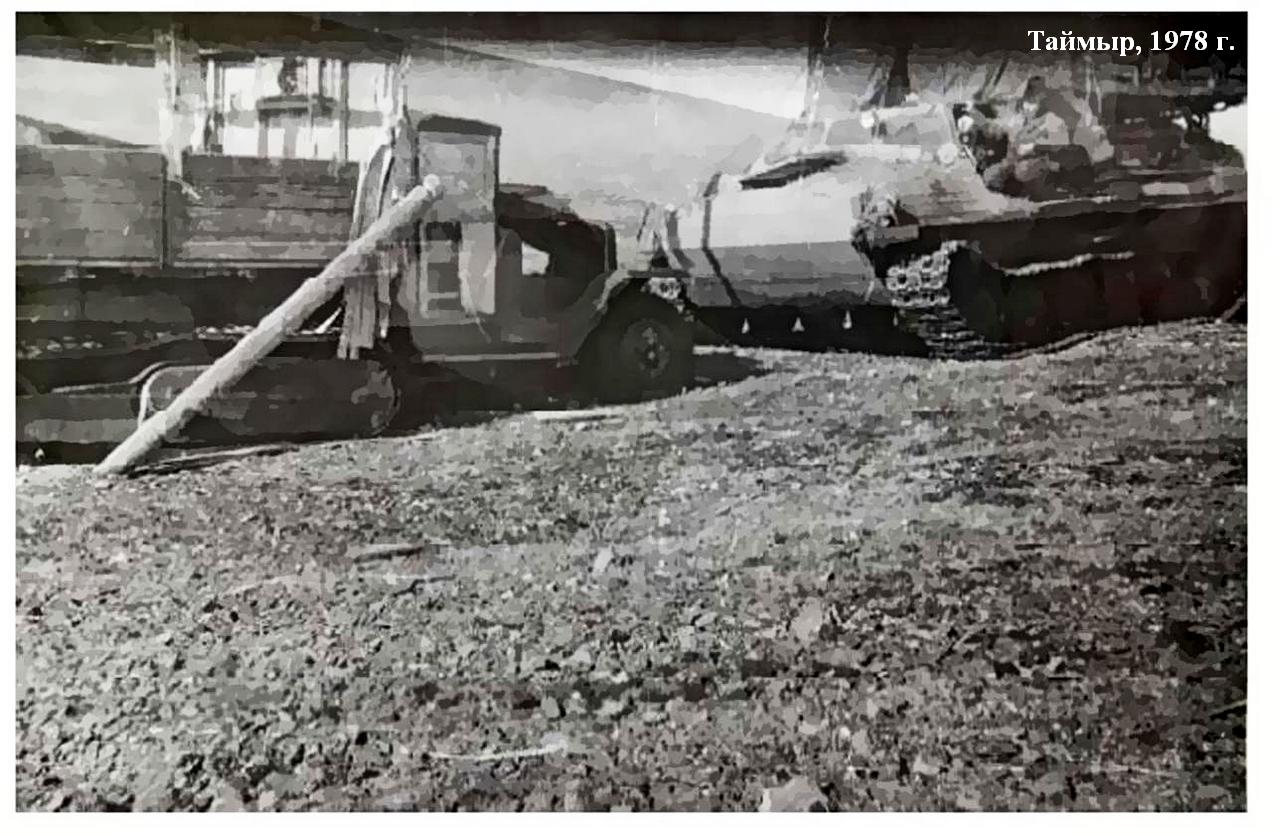

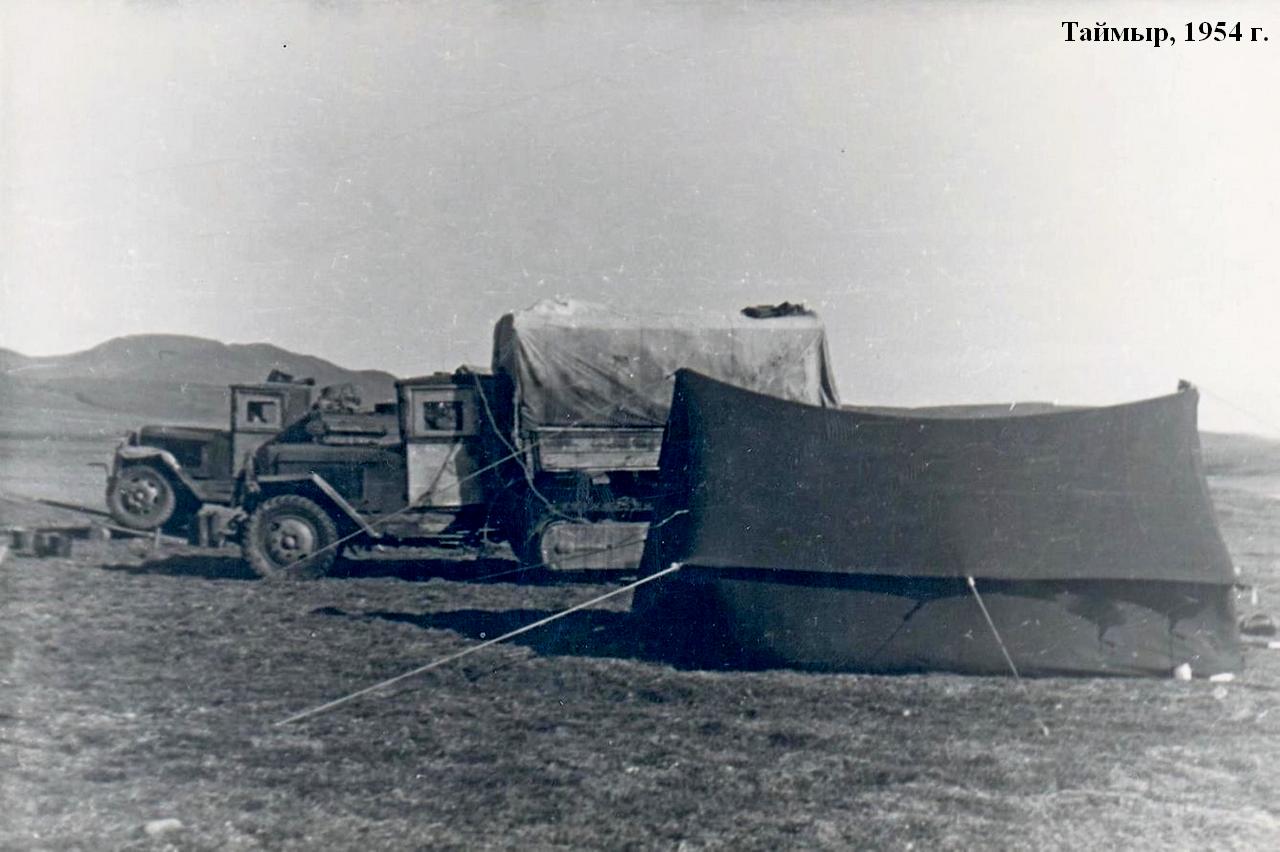

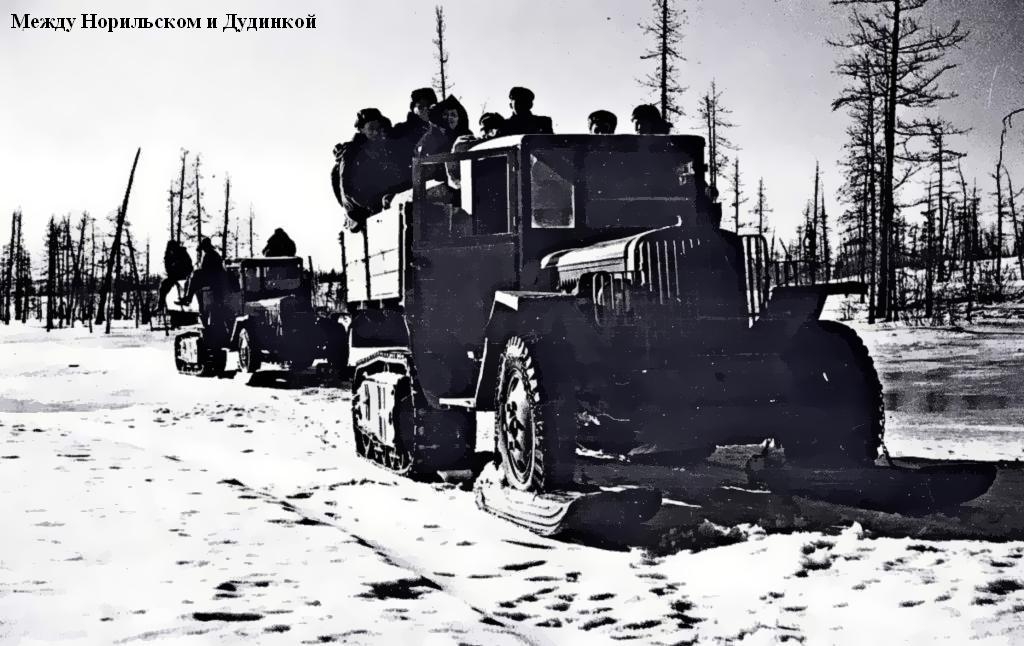

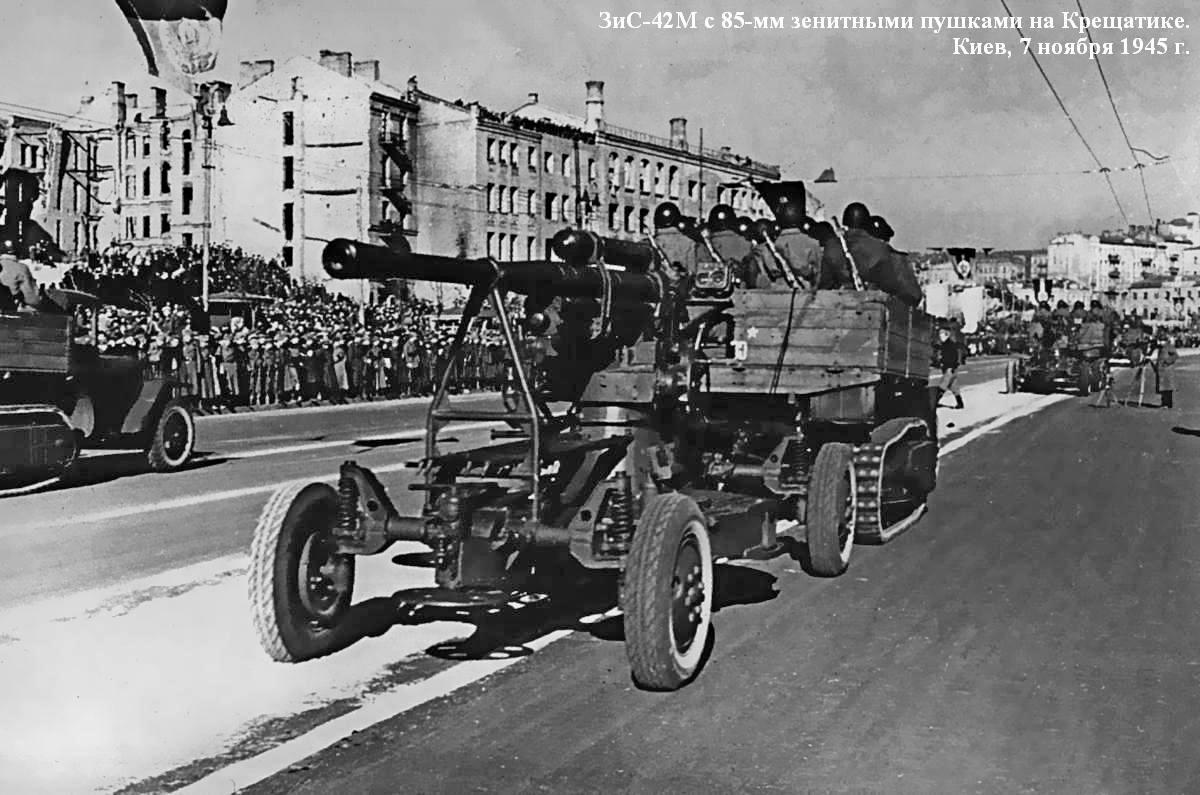

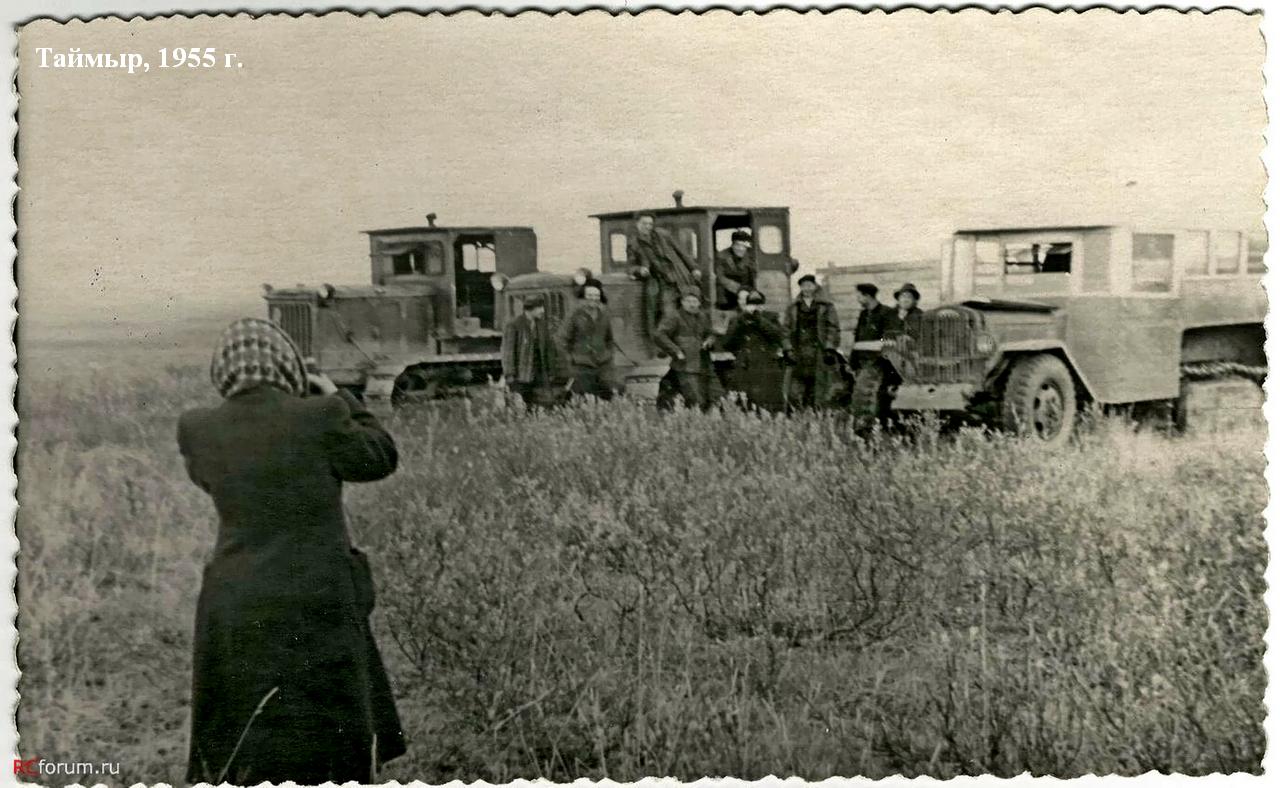

 После войны предполагалось использование этих машин в некоторых артиллерийских частях второго эшелона, в частности в зенитных, запасных, учебных, а также в народном хозяйстве — на Крайнем Севере, в геологоразведке, на крупных стройках и др. В ряде частей ПВО, вооруженных 85-мм зенитными пушками, автомобили ЗиС-42 применялись в качестве тягачей по 1951 год. В 1948 г. правительством было принято решение о передаче 20 вездеходов ЗиС-42 из военного ведомства в систему Главного управления северного морского пути. Эти машины оказались подлинными долгожителями, пережив многочисленные ремонты, изменившие их до неузнаваемости.

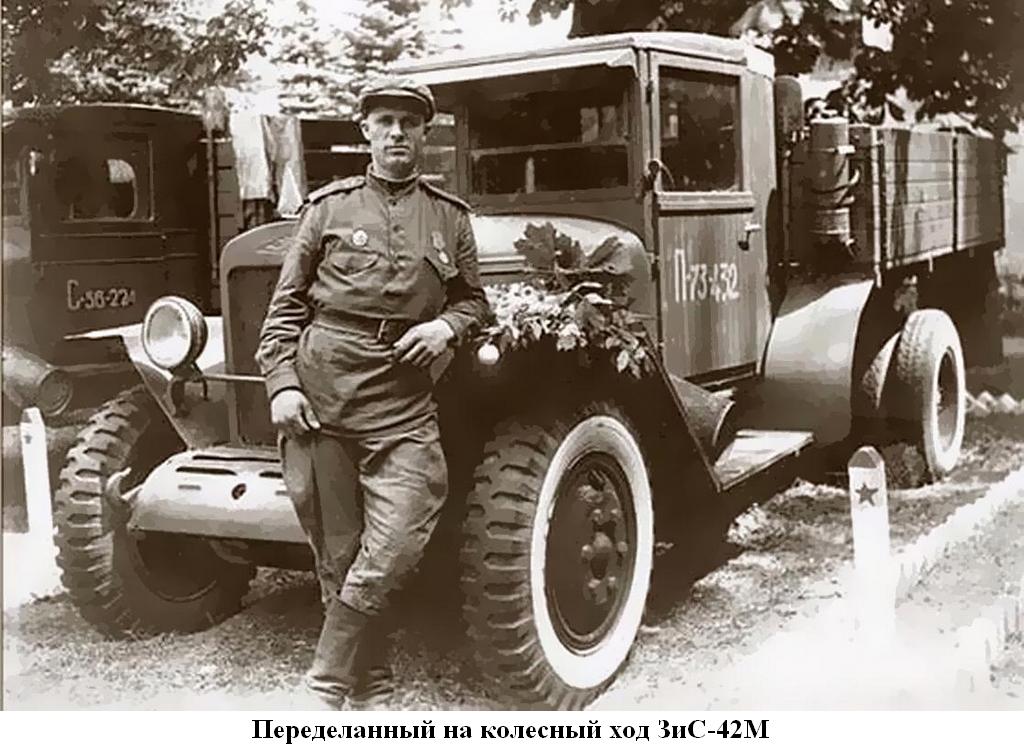

 В ходе эксплуатации некоторые полугусеничные вездеходы ЗиС переставлялись на колесный ход. Такие машины внешне отличались от базовых ЗиС-5 наличием характерного поддона, иной конструкцией подножки, брызговиком и более высоким расположением кузова.

 Какими бы недостатками не обладал ЗиС-42, он оставил заметный след в истории техники как образец целеустремленной и изобретательной конструкторской работы в условиях нехватки сырья, комплектующих и многочисленных производственных ограничений. А равных ЗиС-42 по проходимости по абсолютному бездорожью — глубокому снегу и болоту, не выдерживающему вес человека, вообще не было.



  Произведено ЗиС-42 по годам

1942 г.

752 шт.

1943 г.

2115 шт.

1944 г.

2334 шт.

1945 г.

1102 шт.

1946 г.

69 шт.

Всего

6372 шт.



Краткая техническая характеристика автомобиля ЗиС-42

Масса, кг: без нагрузки / с полной нагрузкой

5250/7700




Грузоподъемность, т: по шоссе / по снегу

2,25/1.75



Число мест: в кабине / в кузове

2/9

Скорость движения, км/ч:

наибольшая

35

средняя техническая:

по шоссе

25

по грунтовой дороге

18



Габариты, мм: длина ширина высота

6097х2360х2940

Колея колес, мм: передних / задних

I545/1705

База, мм

3810

Длина опорной поверхности гусеницы

2000

Наименьший радиус поворота, м

9

Наименьший дорожный просвет, мм

318

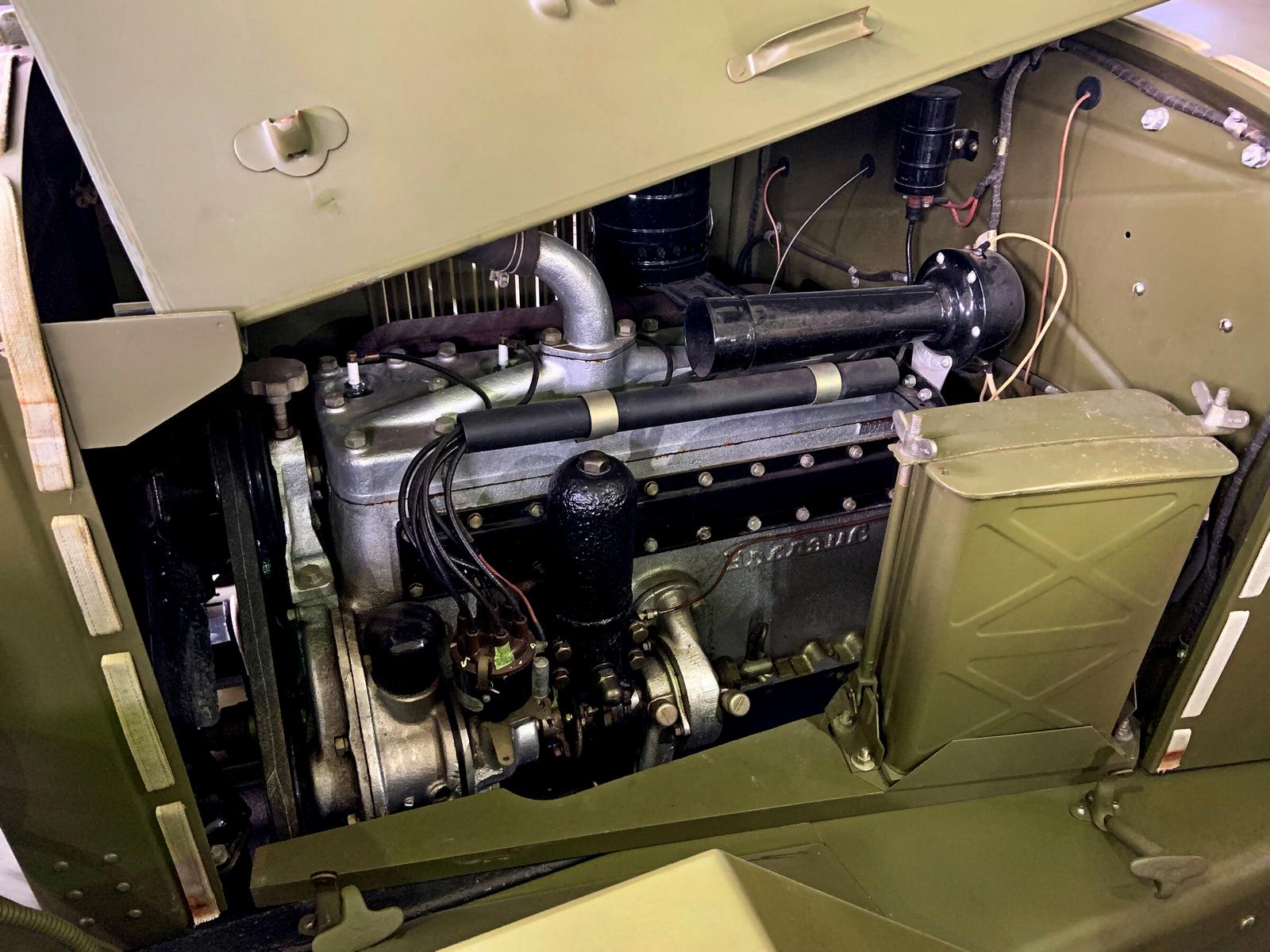

Двигатель:

тип

4-тактный карбюраторный

марка

ЗиС-5

мощность, л/с

73

число оборотов, об/мин

2300

Применяемое горючее

бензин 2-го сорта

Емкость топливного бака, л

300

Средний расход горючего на 100 км пробега с полной нагрузкой, л:

по шоссе

60

по грунтовой дороге

85—100

Запас хода по горючему, км:

по шоссе

500

по грунтовой дороге

300—350

Преодолеваемые препятствия:



наиб, угол подъема с полной нагрузкой, град.

22

боковой крен с полной нагрузкой, град.

15

глубина брода, м

0,6
