ТВ-26М телескопическая вышка на базе трактора Т-100М
ТВ-26М телескопическая вышка грузоподъемностью 500 кг для электромонтажных и ремонтных работ на высоте до 26 м на базе трактора Т-100М, привод механический, рабочий вес до 17.1 тонн, максимальная скорость транспортная 10 км/час.
Двигатель: Д-108 108 лс
ПЭМЗ г. Подпорожье Ленинградской области, 1960-е годы.

Производитель модели: Мастер Ударцев Ю. Ю. г. Тобольск, ограниченный выпуск, №1 из ? экземпляров, ручная работа, сделано в России в 2013 году.
 Произведено:  Ударцев Ю. г. Тобольск
 Масштаб:  1:43

Описание оригинала

ТВ-26М телескопическая вышка на базе трактора Т-100М

Начало выпуска:

Окончание выпуска:

Страна производства:  Россия и СССР
Тип производства:  Серийное
Файлы

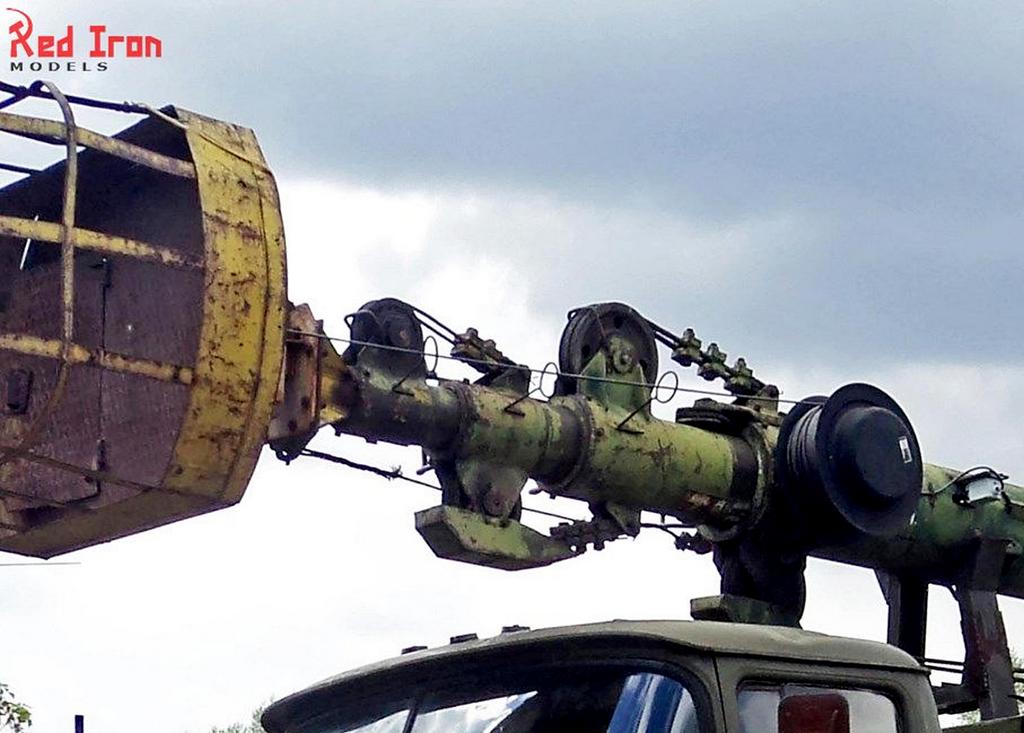

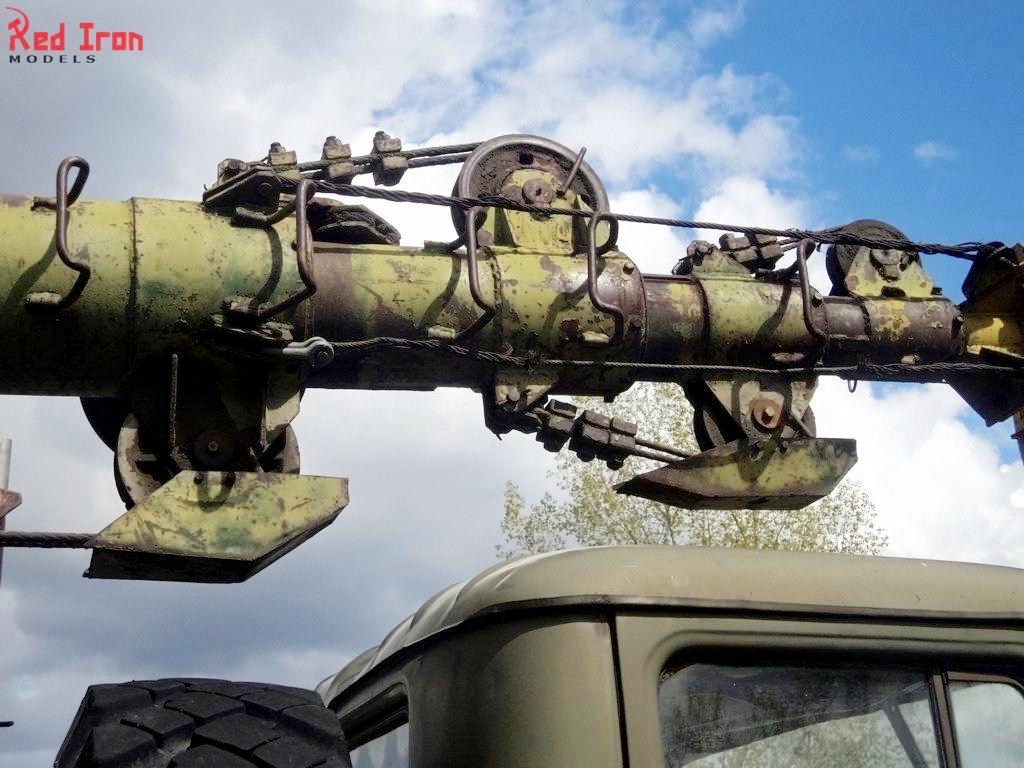

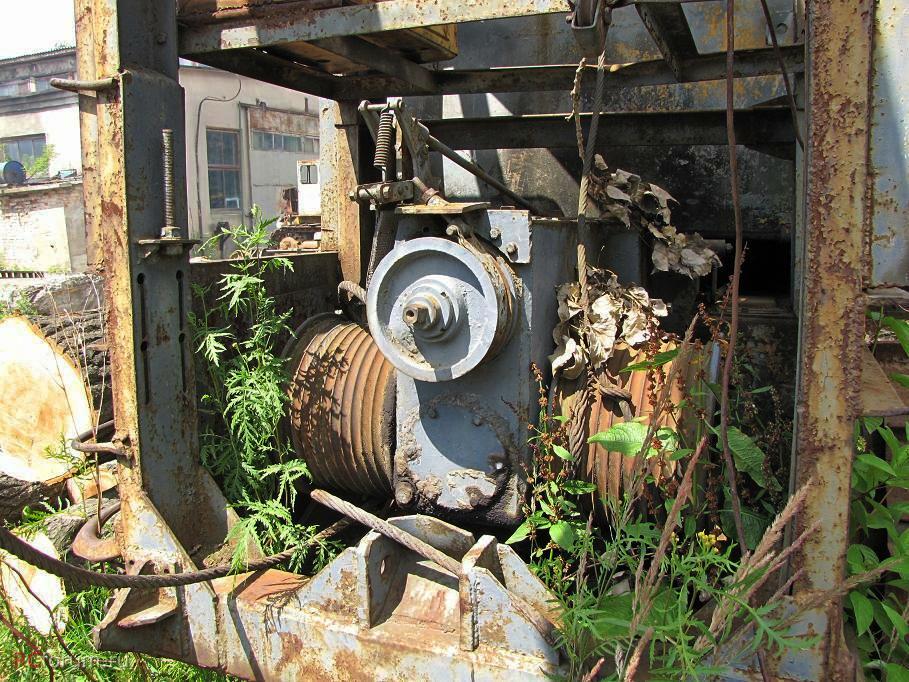

"Интересно, что на модели как и на ее прототипе лебедка телескопа, в отличии от заводского образца, установлена не спереди, а сзади трактора. "

Изготовитель: Подпорожский экспериментальный механический завод Минэнерго СССР, г. Подпорожье Ленинградской области.

 Тракторы и специальные машины на базе тракторов в электросетевом строительстве. Колесные и гусеничные тракторы применяются при транспортировке вдоль трасс линий электропередачи опор ВЛ и их деталей, приставок, а также используются при перевозке различных малогабаритных грузов. Гусеничные тракторы применяют также при раскатке и натяжке проводов, замене гирлянд изоляторов, установке опор и на других работах.

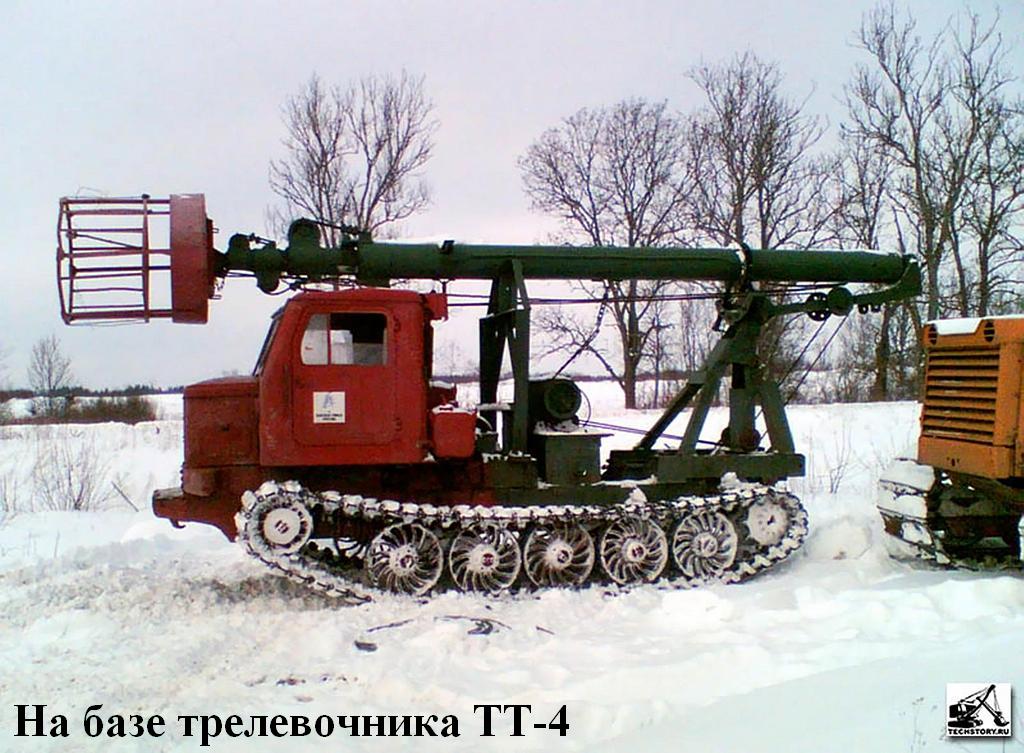

На базе тракторов создан ряд механизмов общестроительного назначения - грузоподъемные самоходные краны, буровые установки, телескопические и шарнирно-рычажные вышки, экскаваторы, бульдозеры и т. п. Тракторы используются при создании передвижных машин специальною назначения. В электросетевом строительстве применяются созданные на базе гусеничных тракторов специальные краны

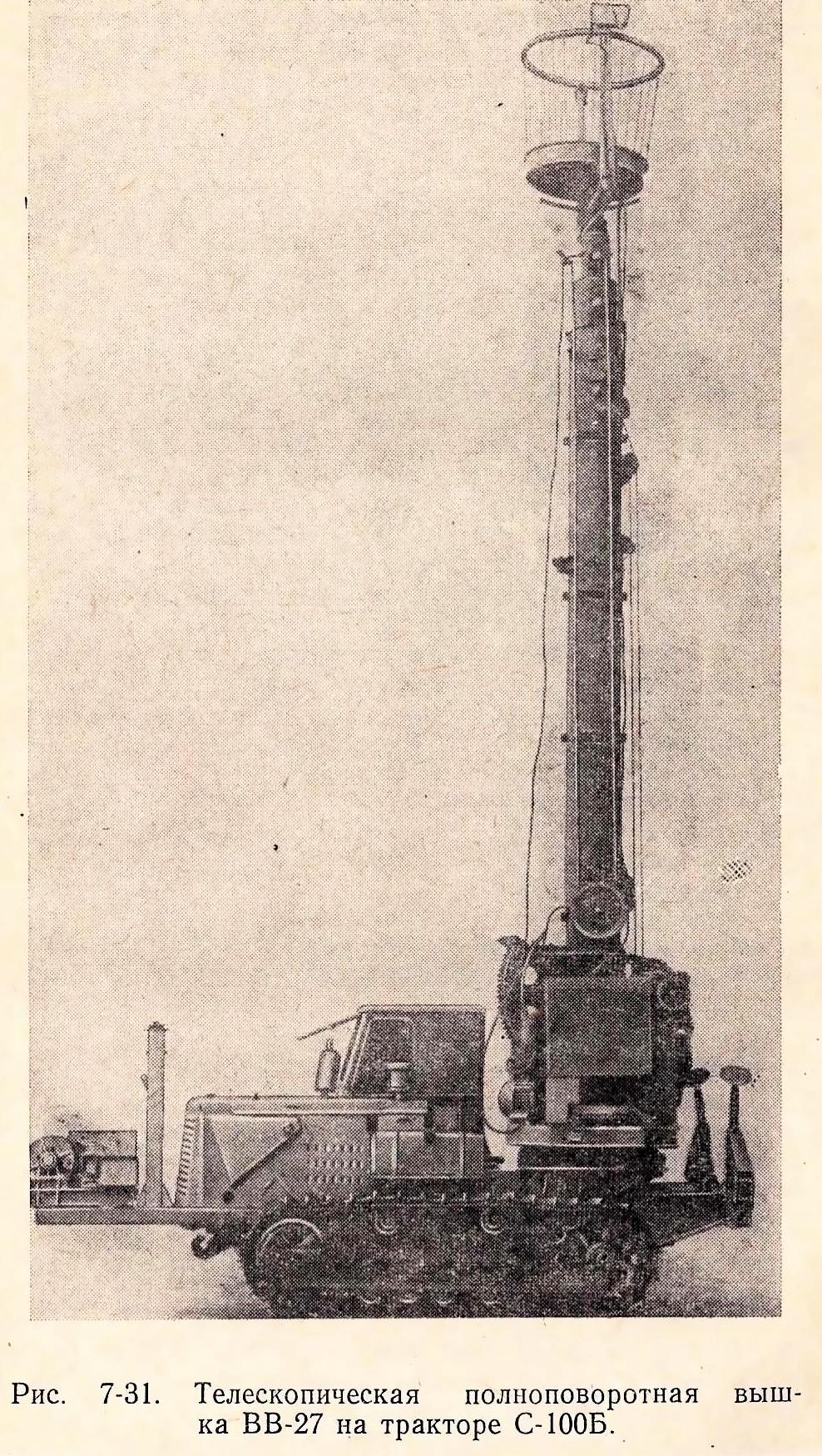

 Телескопические и шарнирные вышки (гидравлические подъемники с шарнирной стрелой) применяются при выполнении монтажных работ, ремонте и техническом обслуживании ВЛ и подстанций. Предназначены для подъема рабочих с инструментом и приспособлениями и монтируемых грузов (изоляторов, арматуры и т п.) для производства различных работ на высоте.

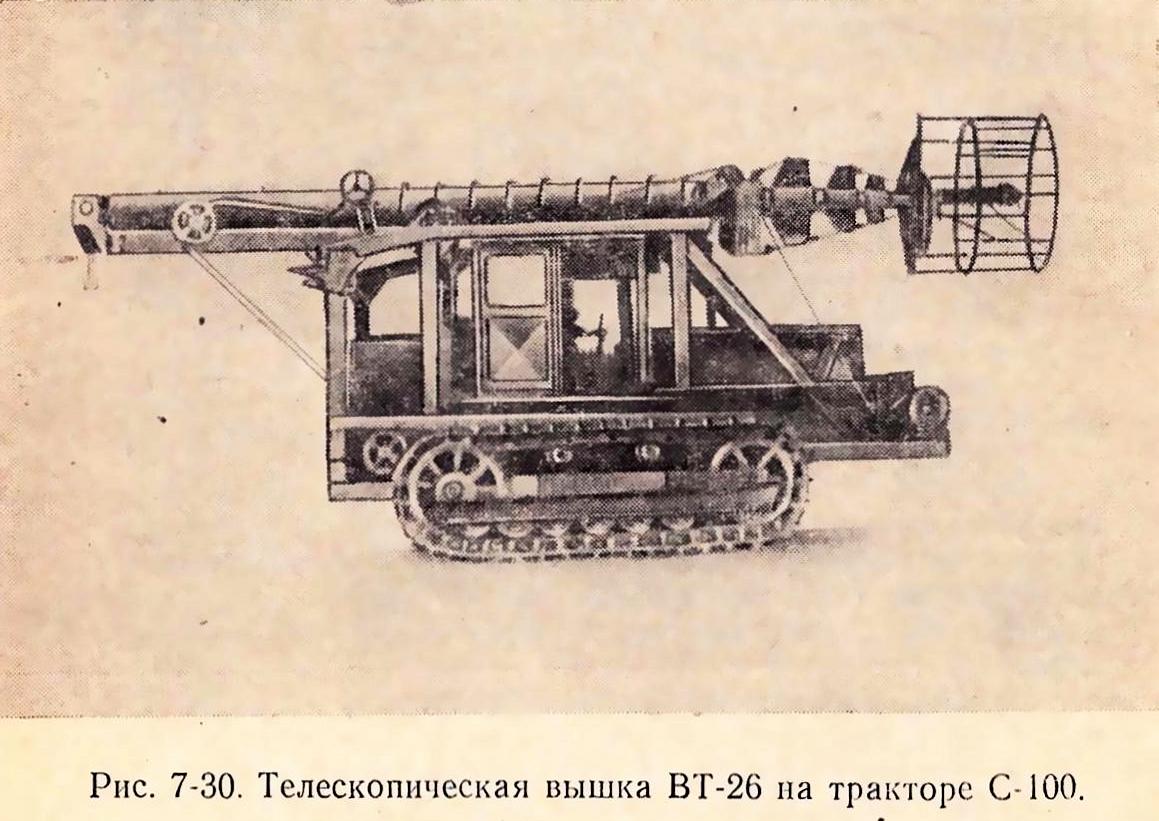

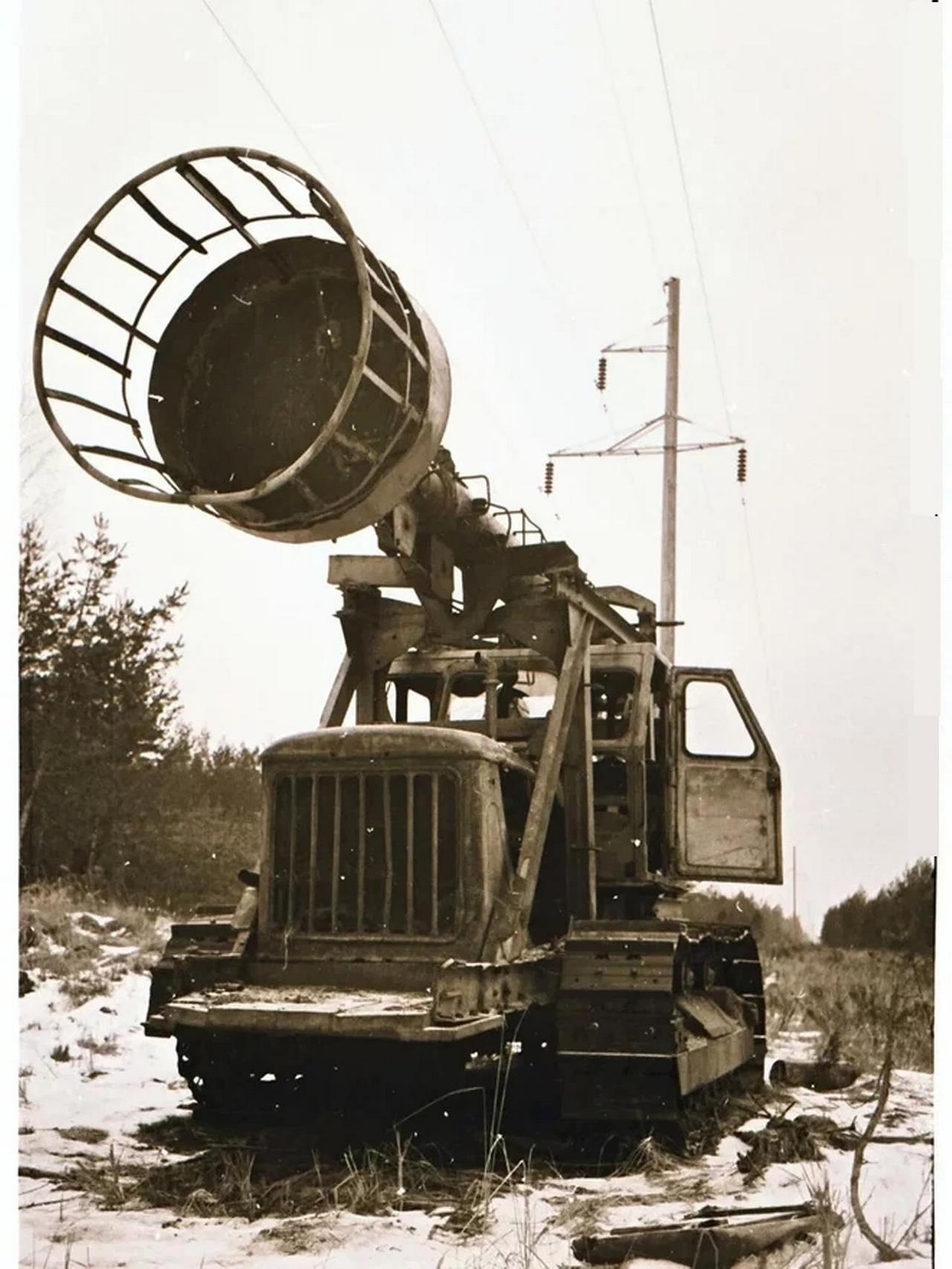

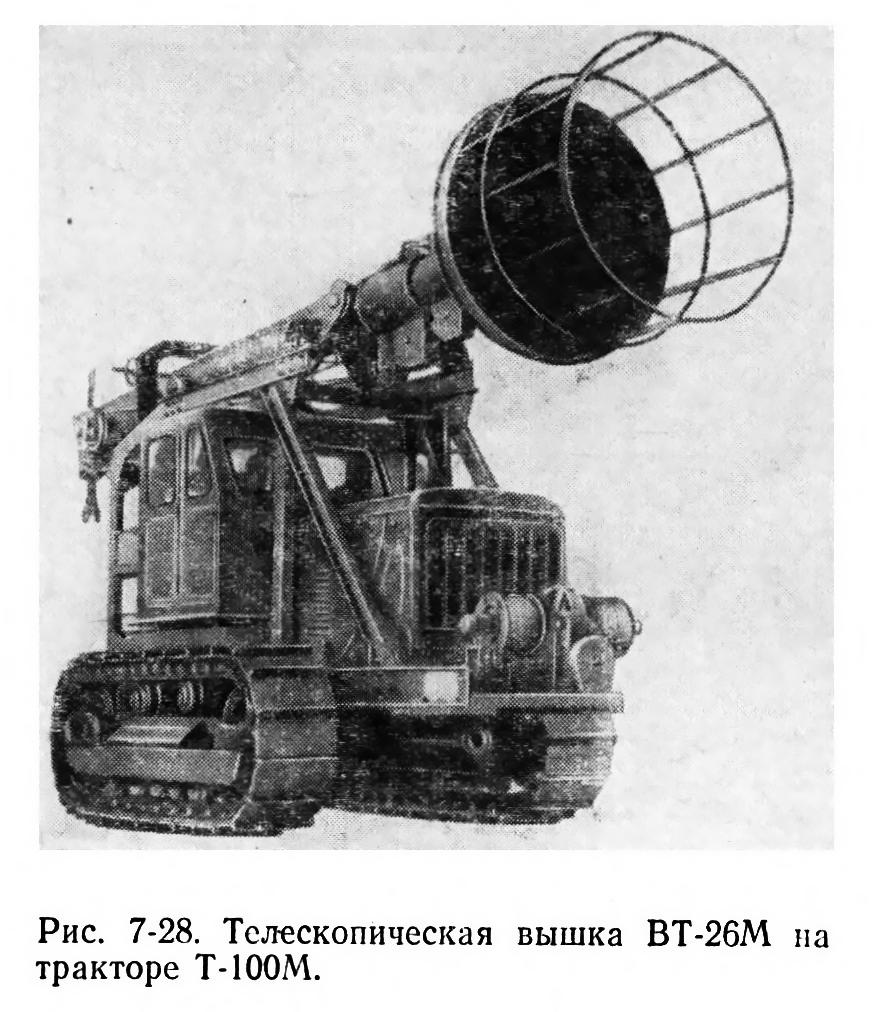

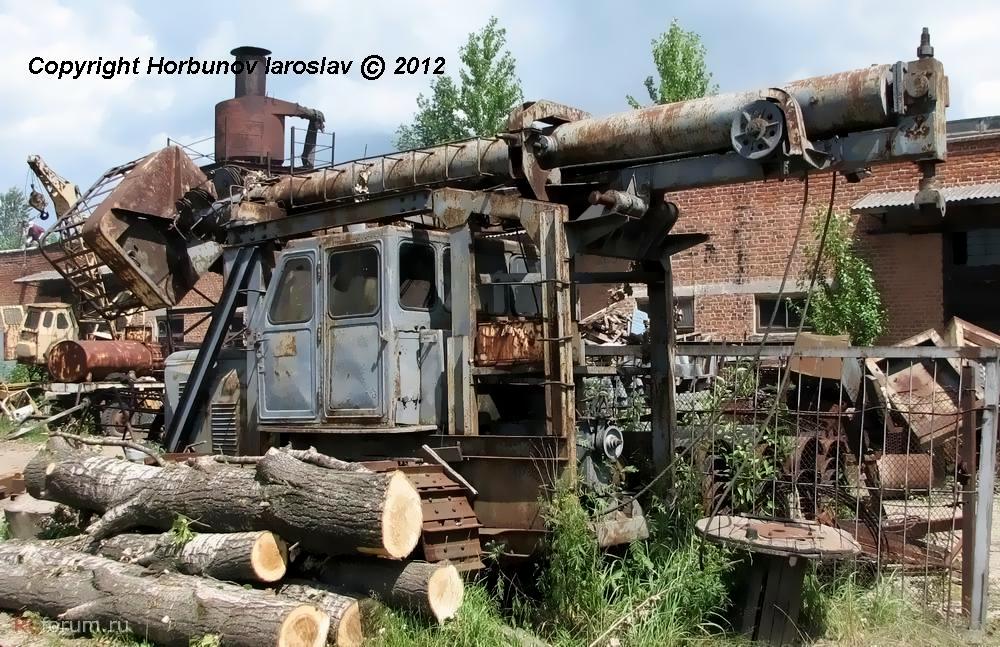

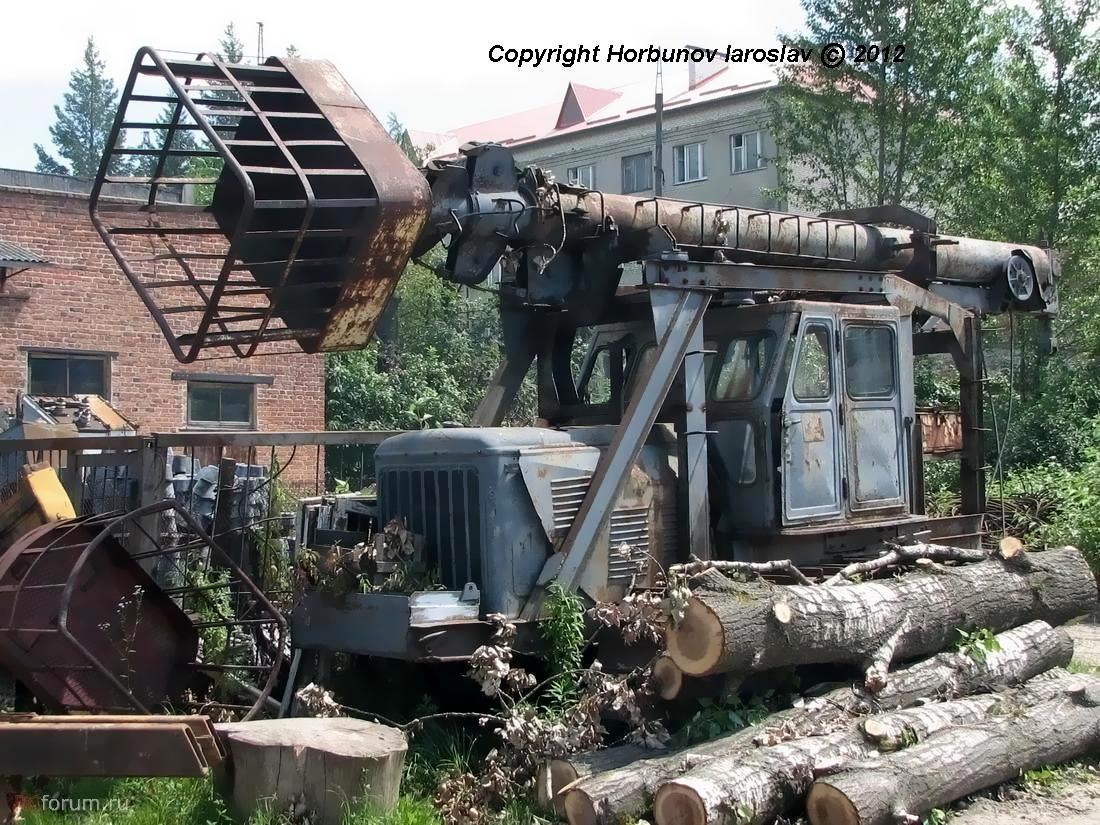

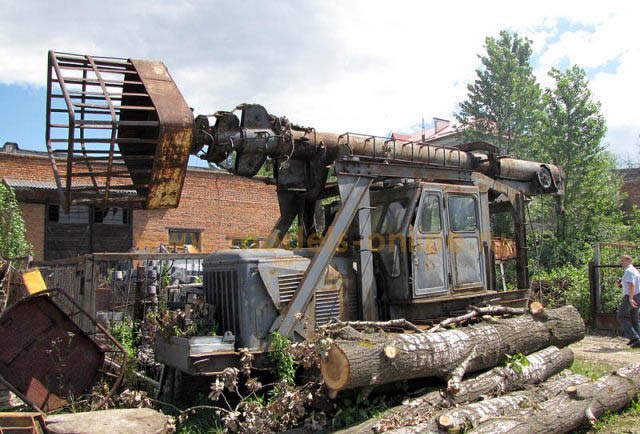

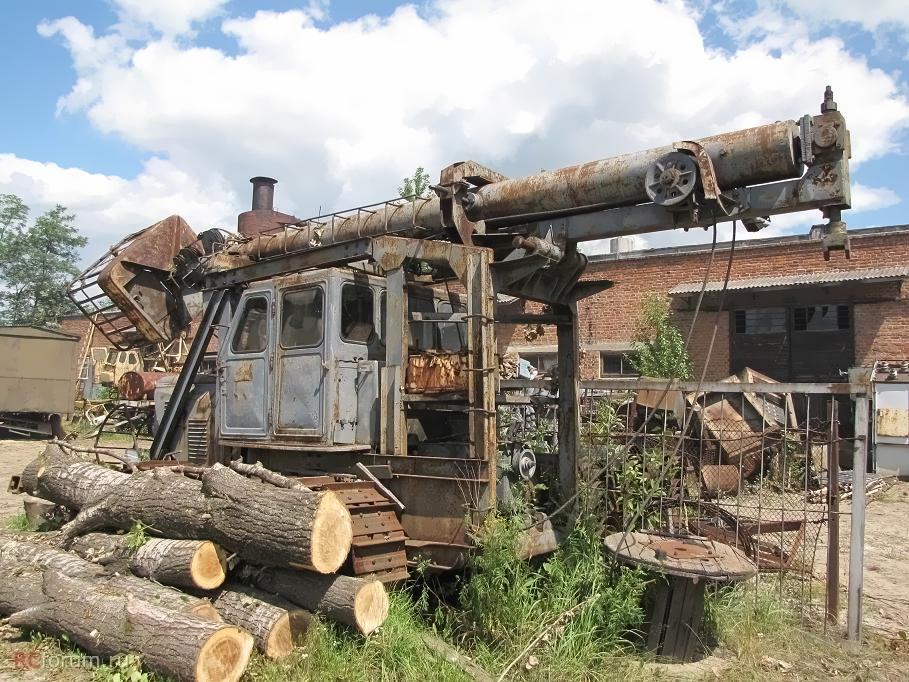

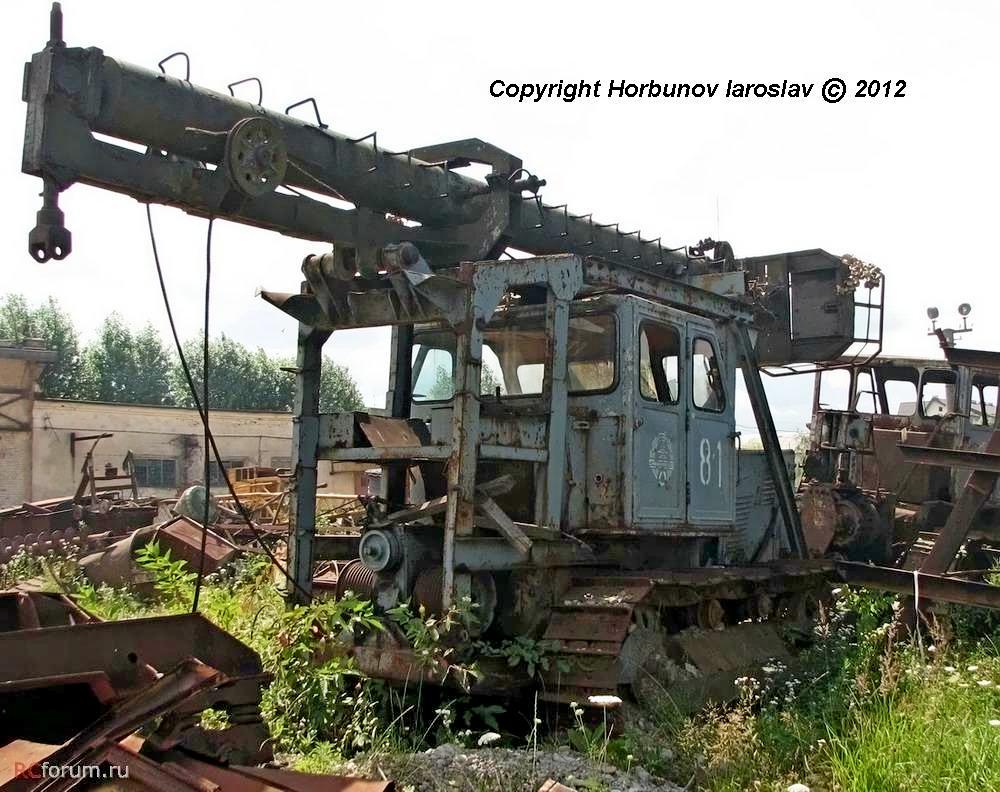

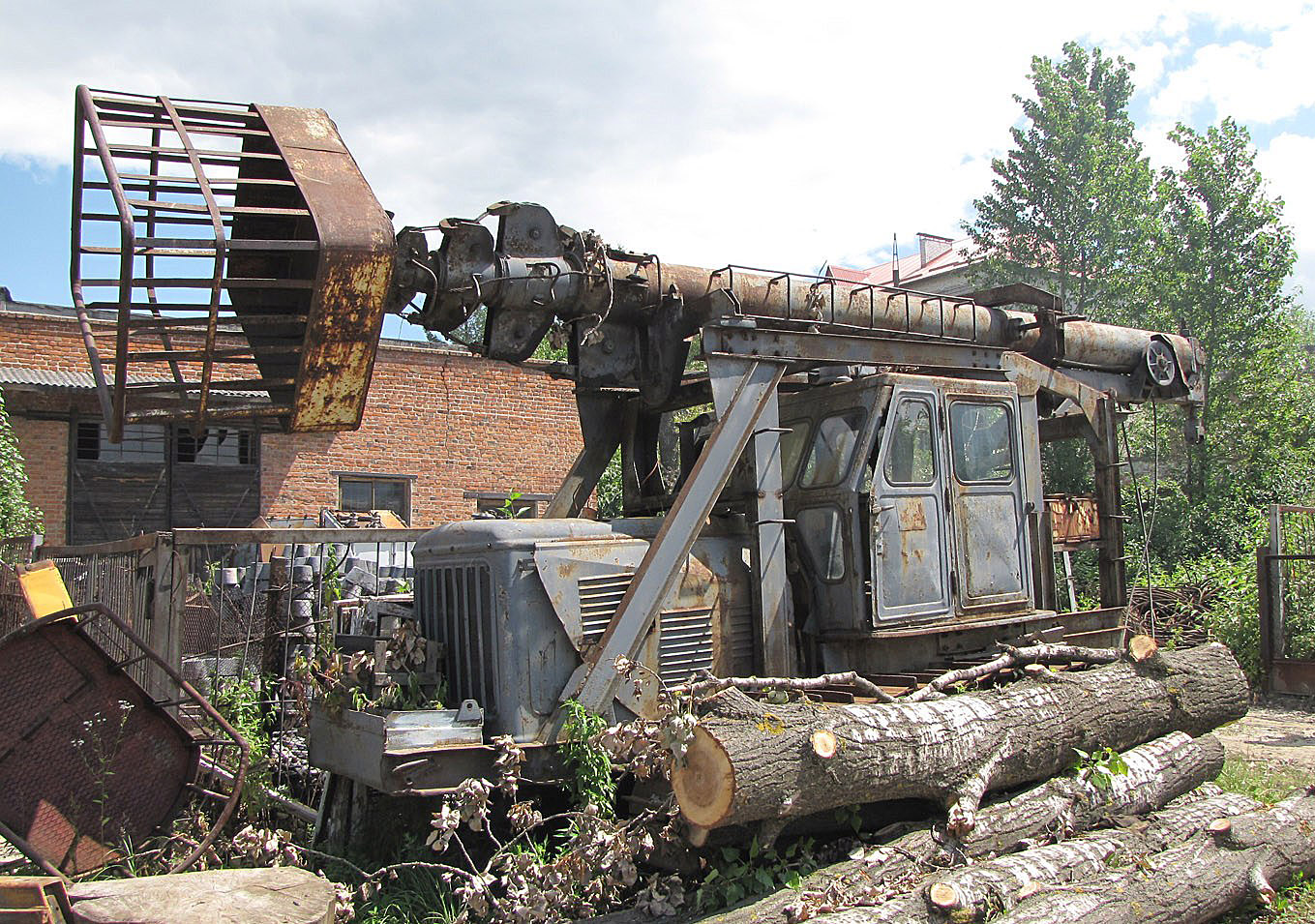

 Телескопическая вышка ВТ-26М, смонтированная  на тракторе T-100M (ранее ВТ-26 на С-100), предназначена для монтажа проводов ВЛ 110, 220, 330 и 500 кВ и для других монтажных и ремонтных работ, производимых на высоте до 26  м.

 Кроме того, вышка может быть использована как трактор-тягач.

При монтаже ВЛ 110-220 кв вышка позволяет производить следующие  работы:

раскатку трех проводов одновременно;

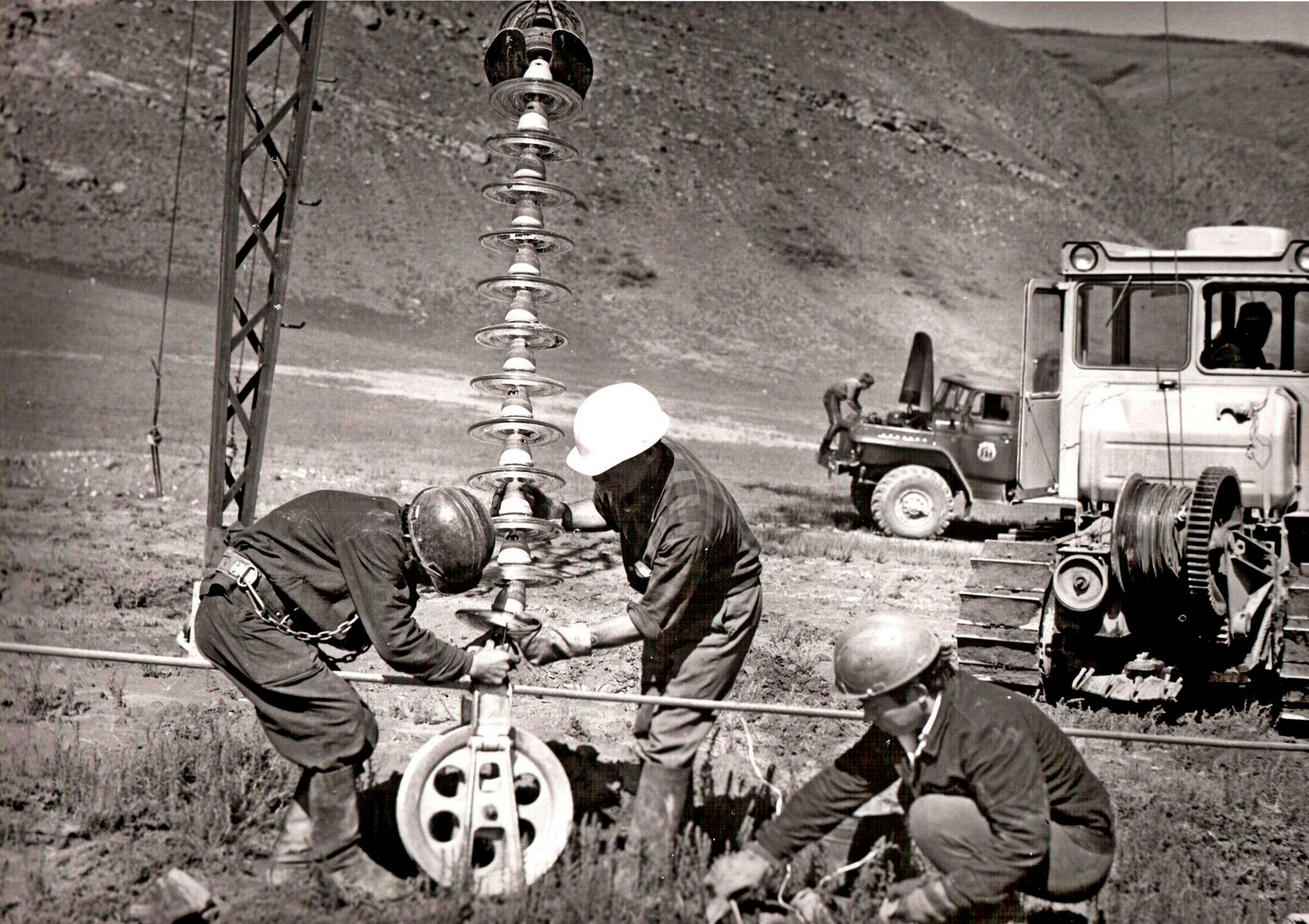

подвеску гирлянд изоляторов с проводом на траверсы опор;

вытяжку и визирование проводов;

посадку проводов на анкер;

перекладку проводов с монтажных блоков в зажимы;

установку  демпферов.

 При монтаже ВЛ 330, 500 кВ при помощи вышки могут быть выполнены все перечисленные   операции,  за исключением подъема гирлянд изоляторов с проводом и перекладки проводов.



Техническая характеристика телескопической вышки ВТ- 26М.

Максимальная грузоподъемность телескопа, кгс 500;

Максимальная высота подъема рабочей площадки (пола кабины телескопа), м 26;

Скорость подъема кабины телескопа, м/мин 13,9;

Скорость опускания кабины телескопа, м/мин 15,8;

Расчетная скорость вращения вала отбора мощности при подъеме и опускании вышки, об/мин 900

Удельное давление на грунт при транспортировке, кгс/см2 0,71;

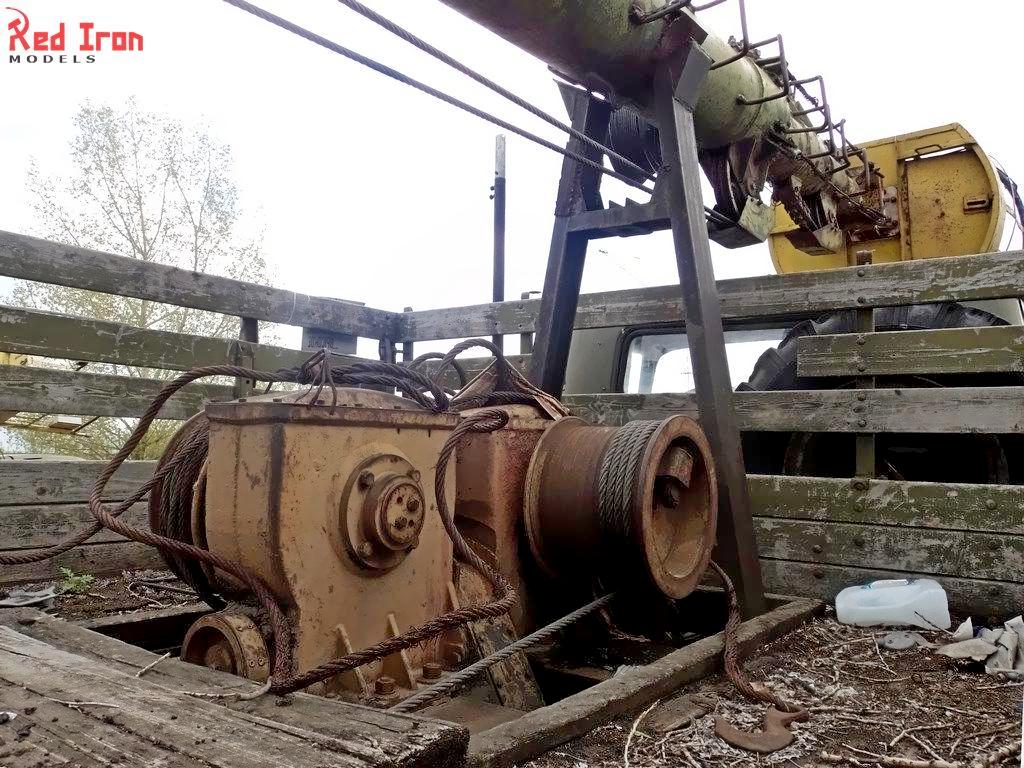

Привод лебедки телескопа: механический от вала отбора мощности трактора или ручной;

Максимальные углы наклона телескопа при высоте 26 м, град:

вдоль оси трактора (с нагрузкой  500 кгс) ±7

поперек оси трактора (с нагрузкой 300 кгс) ±3

Скорость передвижения вышки в походном положении,  км/ч,  2,36-10, 15:

Максимальная скорость ветра, при котором разрешается пользоваться вышкой, м/сек, 10;

Обслуживающий персонал телескопической вышки (без монтажников), чeл. 1:

Вес навесного оборудования, кг: 5270;

Вес вышки, кг 17100;

Размер вышки в транспортном положении, мм: длина 8070; ширина 2380: высота 3980:

Тяговое усилие лебедки подъема телескопа, кгс 3500;

Передаточное число лебедки: на подъем телескопа 144,3, на опускание телескопа 126,7:

Грузоподъемность правого барабана передней лебедки, кгс 500;

Грузоподъемность левого барабана  передней лебедки,  кгс 1500;

Скорость  подъема  груза, м/мин. 18,4;

Скорость опускания  груза, м/мин. 24,6.



История Подпорожского механического завода неразрывно связана с развитием отечественной энергетики. Формально свое летоисчисление он берет с 1947 года. Однако истоки предприятия видятся гораздо раньше, они едины с истоками детища Плана ГОЭЛРО Каскада Свирских ГЭС. В соответствии с этим планом было начато в 1927 году строительство Нижне-Свирской ГЭС имени Г. О. Графтио (Лодейнопольский район), а по завершении его в 1935 году началось сооружение Верхнее-Свирской ГЭС (Подпорожье, тогда еще поселок). Естественной составляющей этой большой по тем временам стройки становятся ремонтно-механические мастерские, осуществлявшие ремонт техники, занятой на строительстве гидроэлектростанции. В дальнейшем именно они и положат начало заводу.
 С началом Великой Отечественной войны были прерваны работы по сооружению ГЭС, оборудование демонтировано и отправлено в тыл. Большая часть жителей города Подпорожья, окрестных сел и деревень были эвакуированы в Молотовскую (ныне – Пермская) область.
 Возобновилось строительство лишь в 1947 году. И тогда же в соответствии с приказом № 47 Министерства энергетики и электрификации СССР на базе ремонтно-механических мастерских образуется в составе треста «Свирьстрой» Свирский ремонтно-механический завод – прародитель нынешнего предприятия.

 Свирский ремонтно-механический завод треста "Свирстрой" Министерства электростанций СССР пущен в эксплуатацию в 1948 г., в 1955 г. передан Управлению производственных предприятий Министерства строительства электростанций СССР, а с 1957 г. назван Подпорожским механическим заводом высоковольтных опор Ленэнергосетьстроя Министерства электростанций СССР. В 1958 г. вошёл в трест Армсеть Министерства строительства электростанций СССР, а в 1959 г. - в трест Севзапэлектросетьстрой. С 1961 г. по 1964 г. подчинялся тресту Энергостройконструкция Главэнергостройпрома Министерства строительства электростанций СССР.

 На 6 марта 2000 г.: ОАО "Подпорожский механический завод".

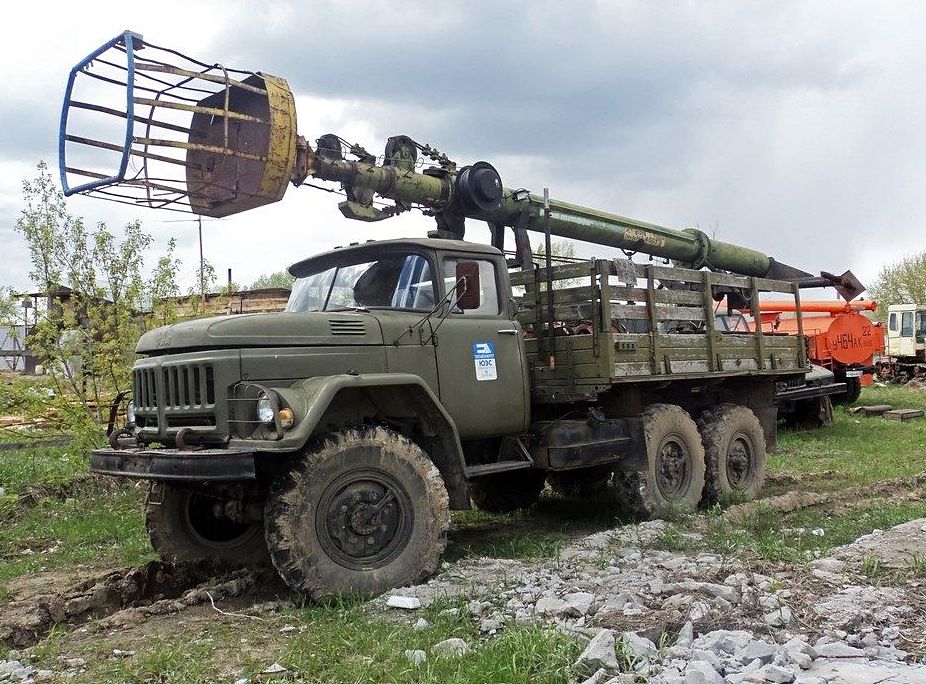

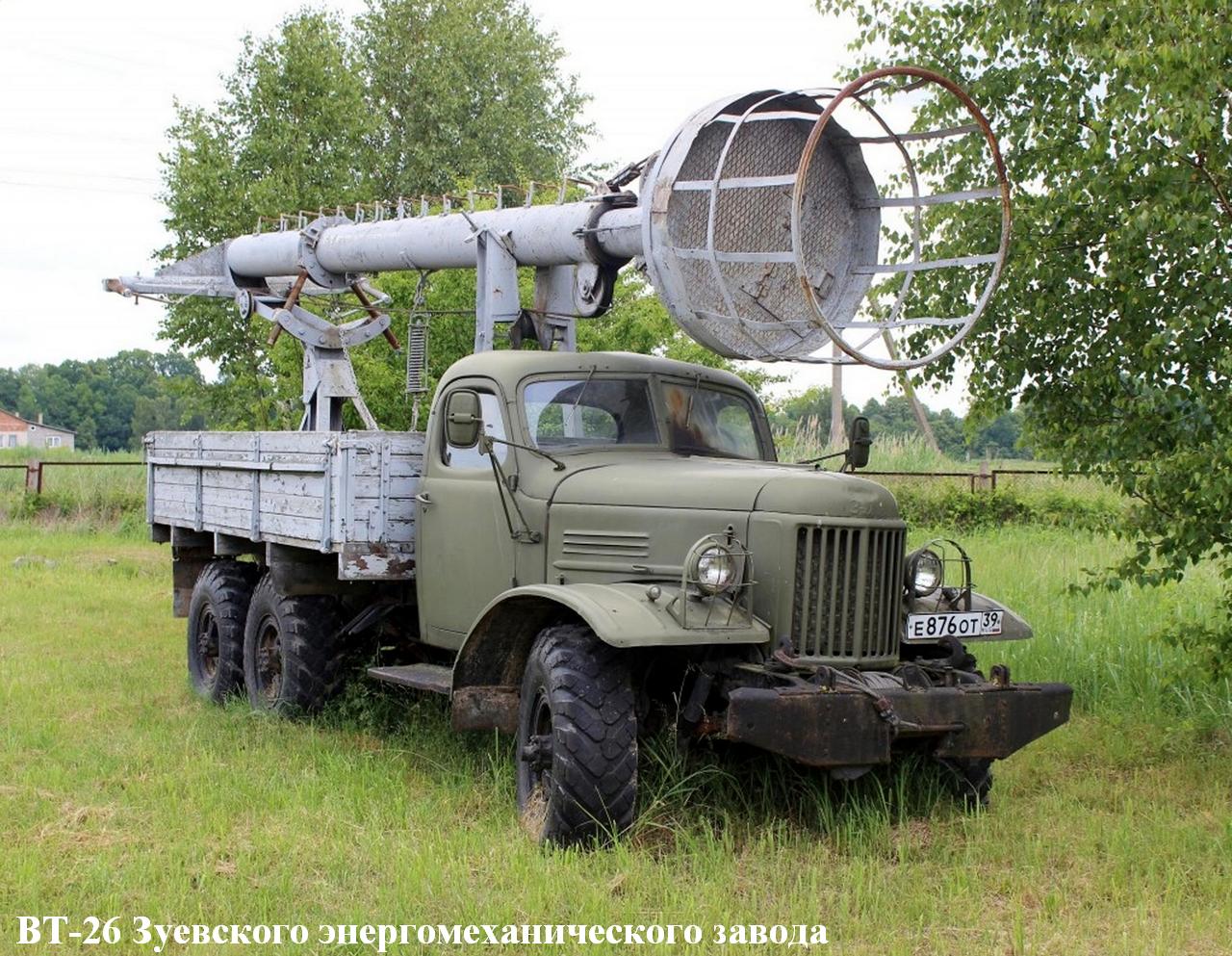

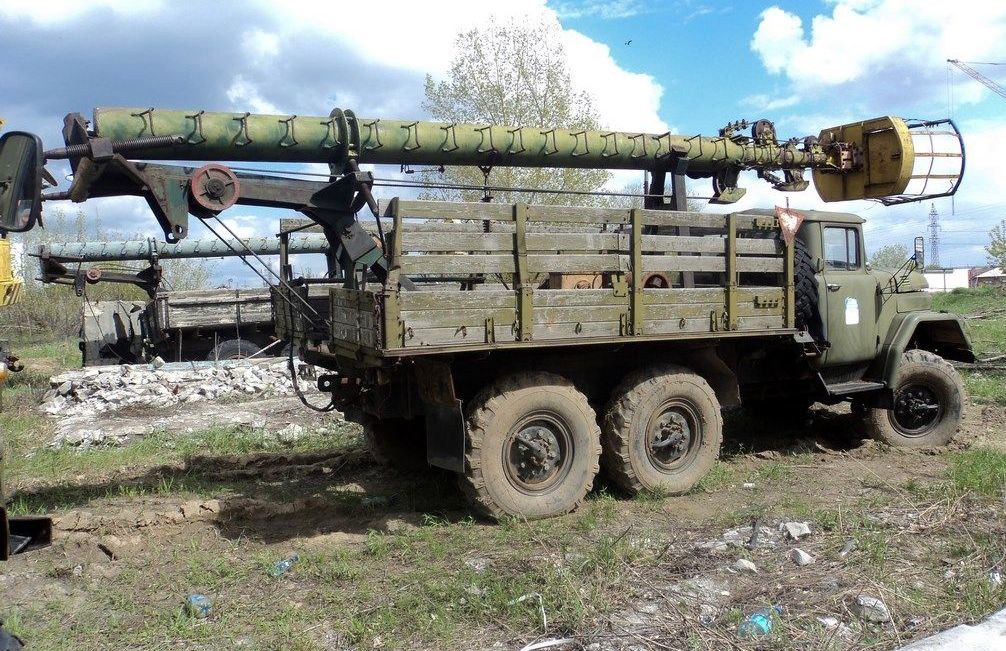

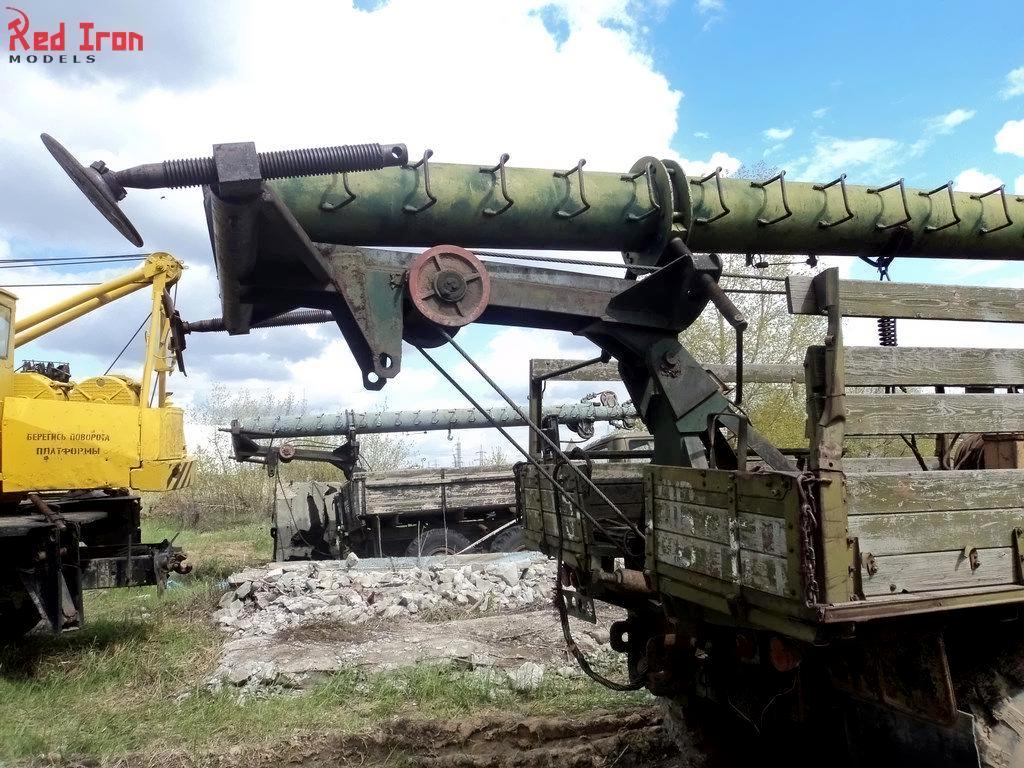

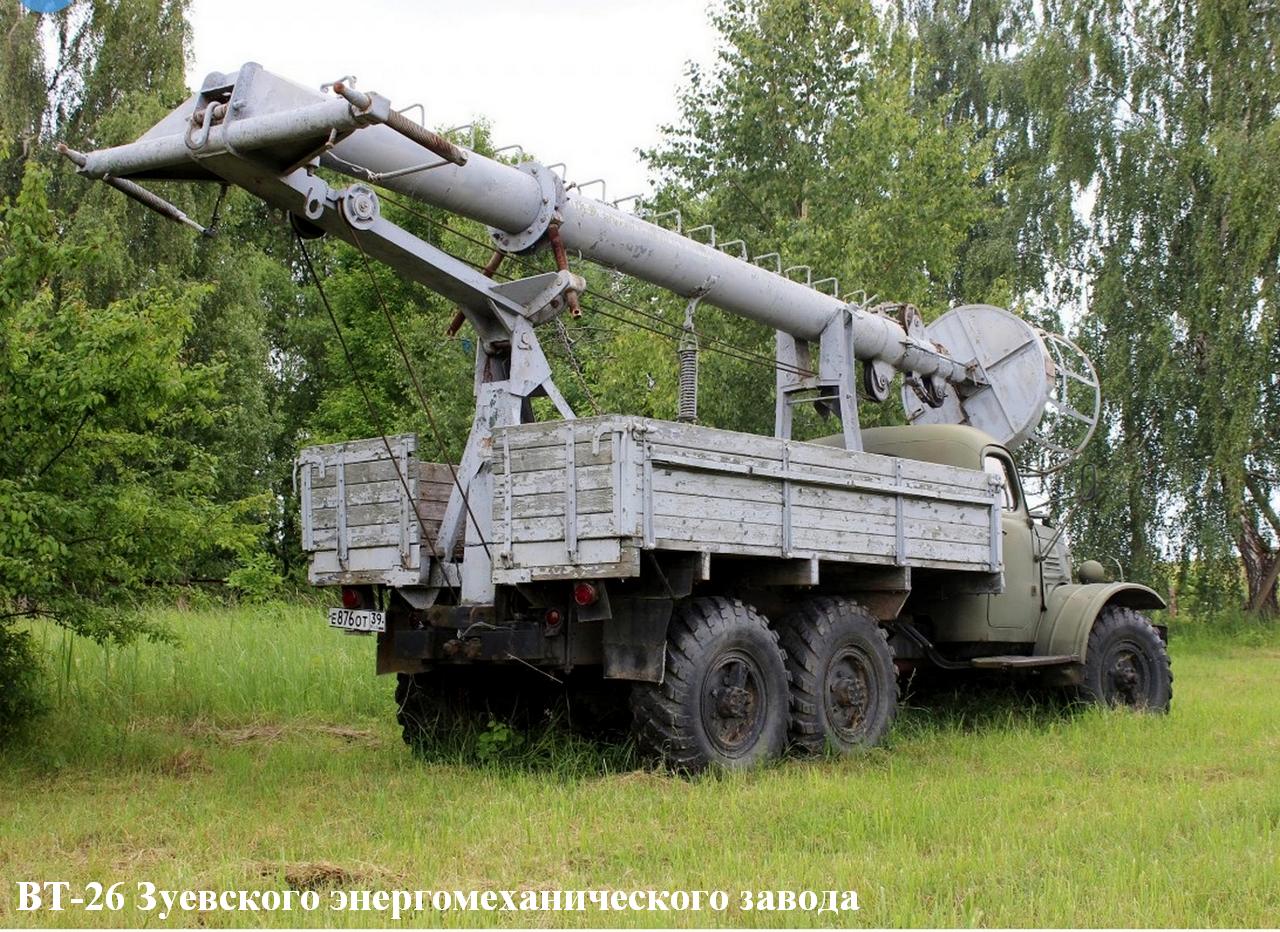

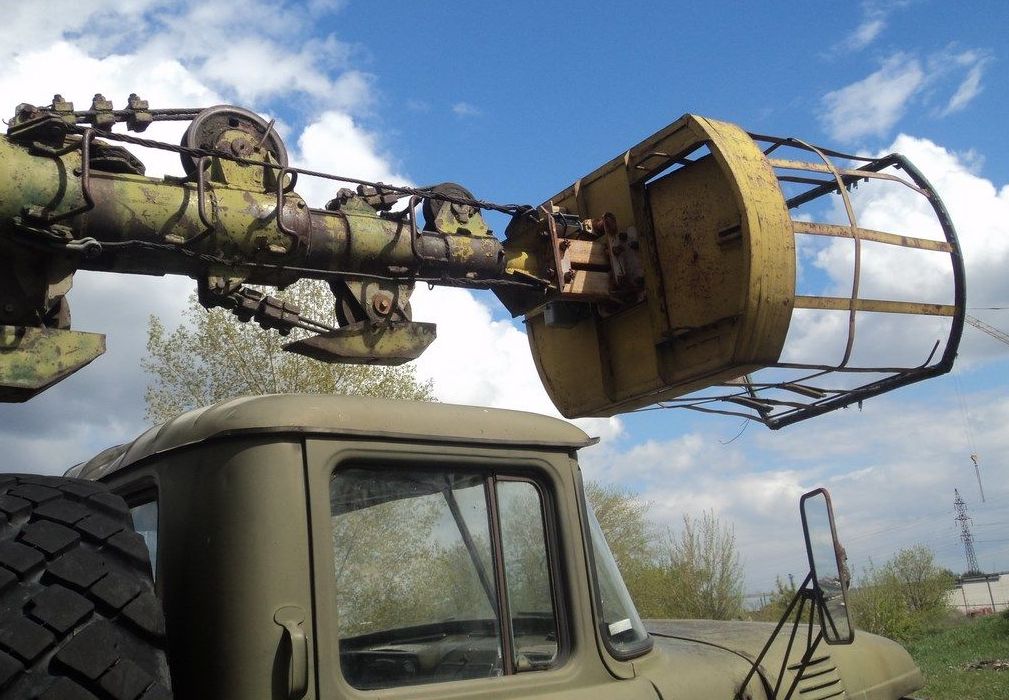

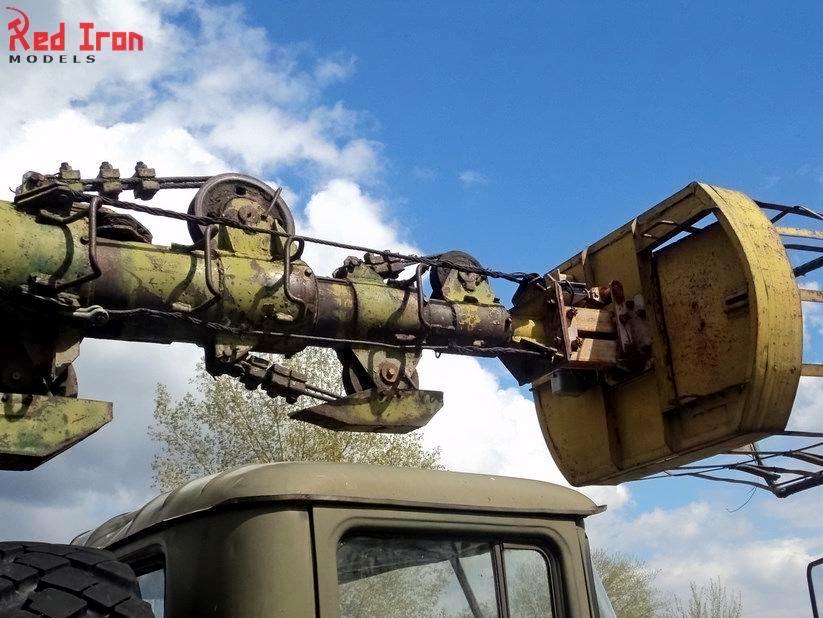

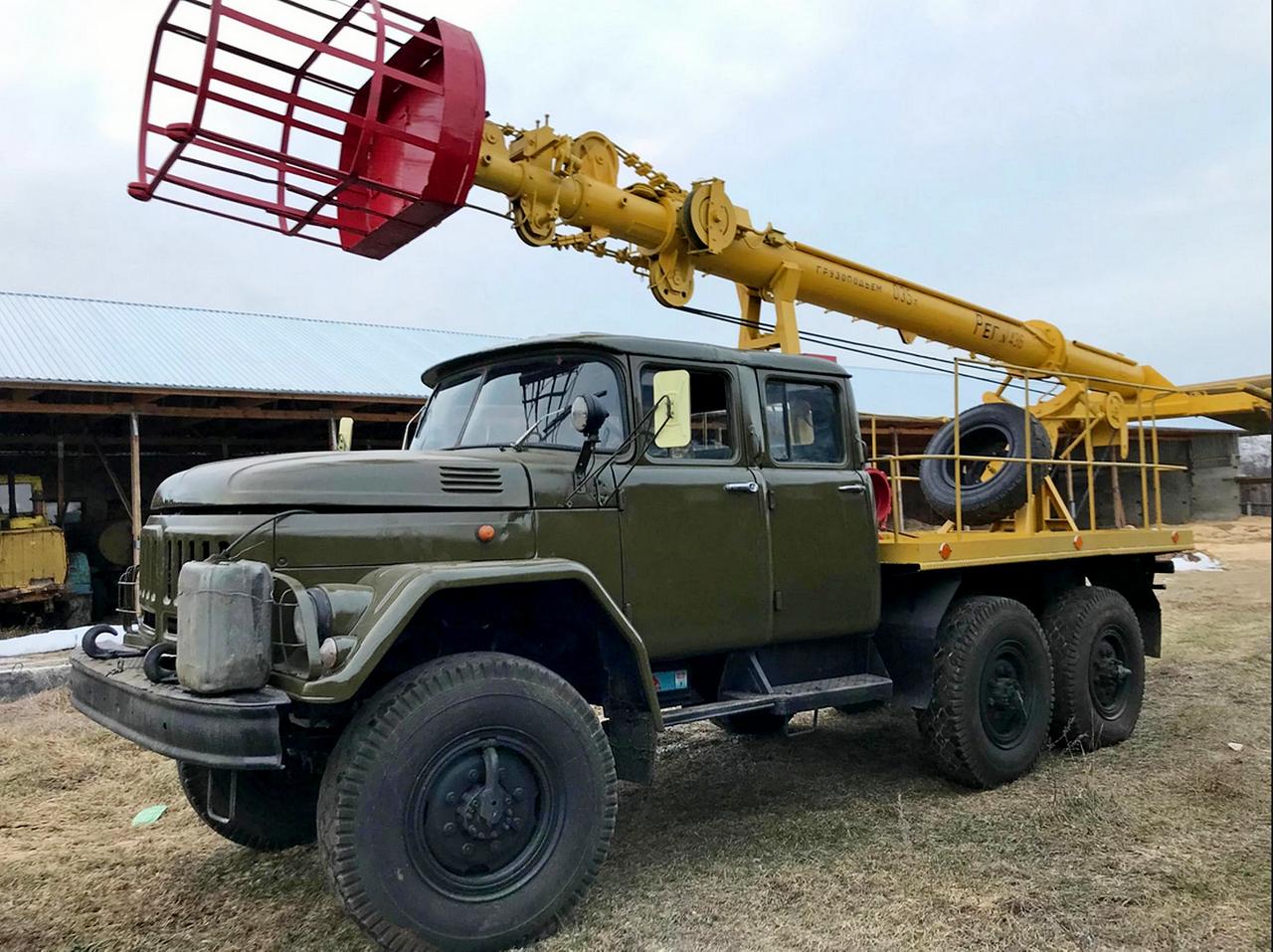

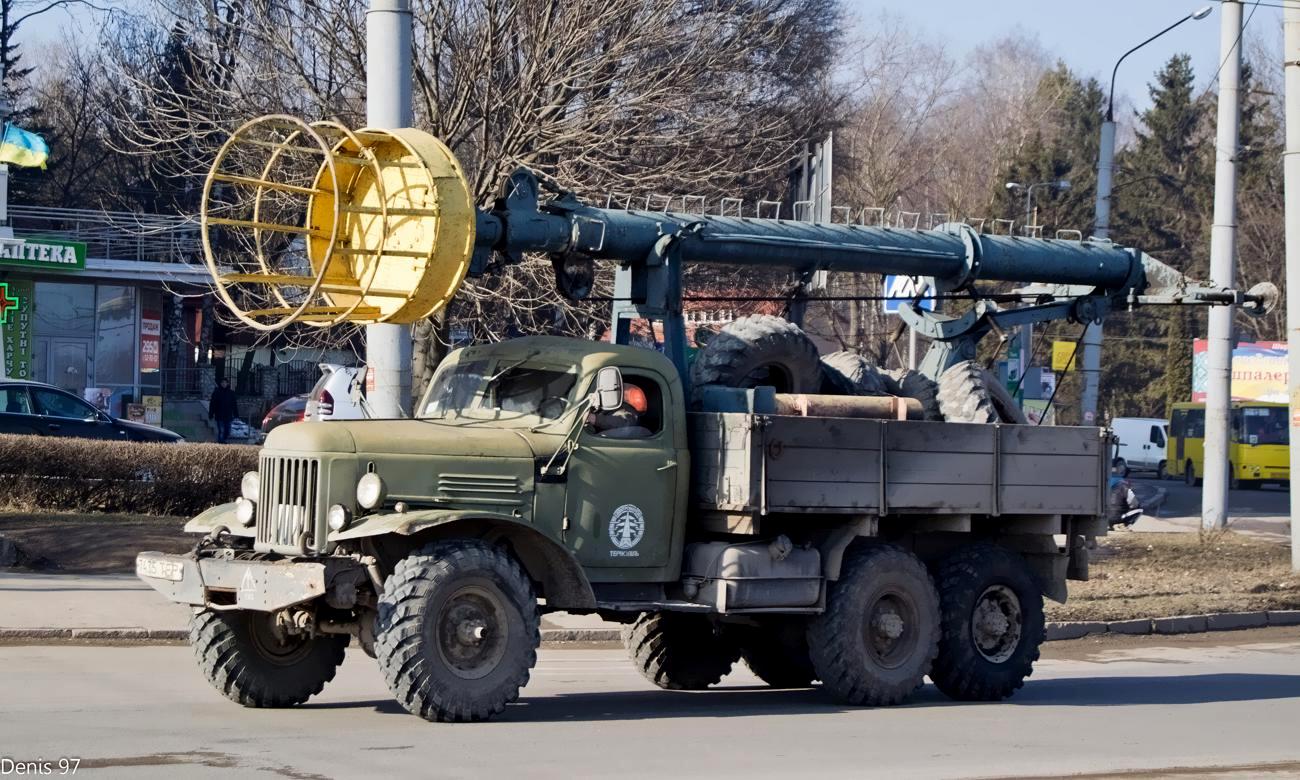

Технические характеристики телескопических вышек

Показатели

ВТ-23

ВИ-23

ВИ-23А

ВТ-26

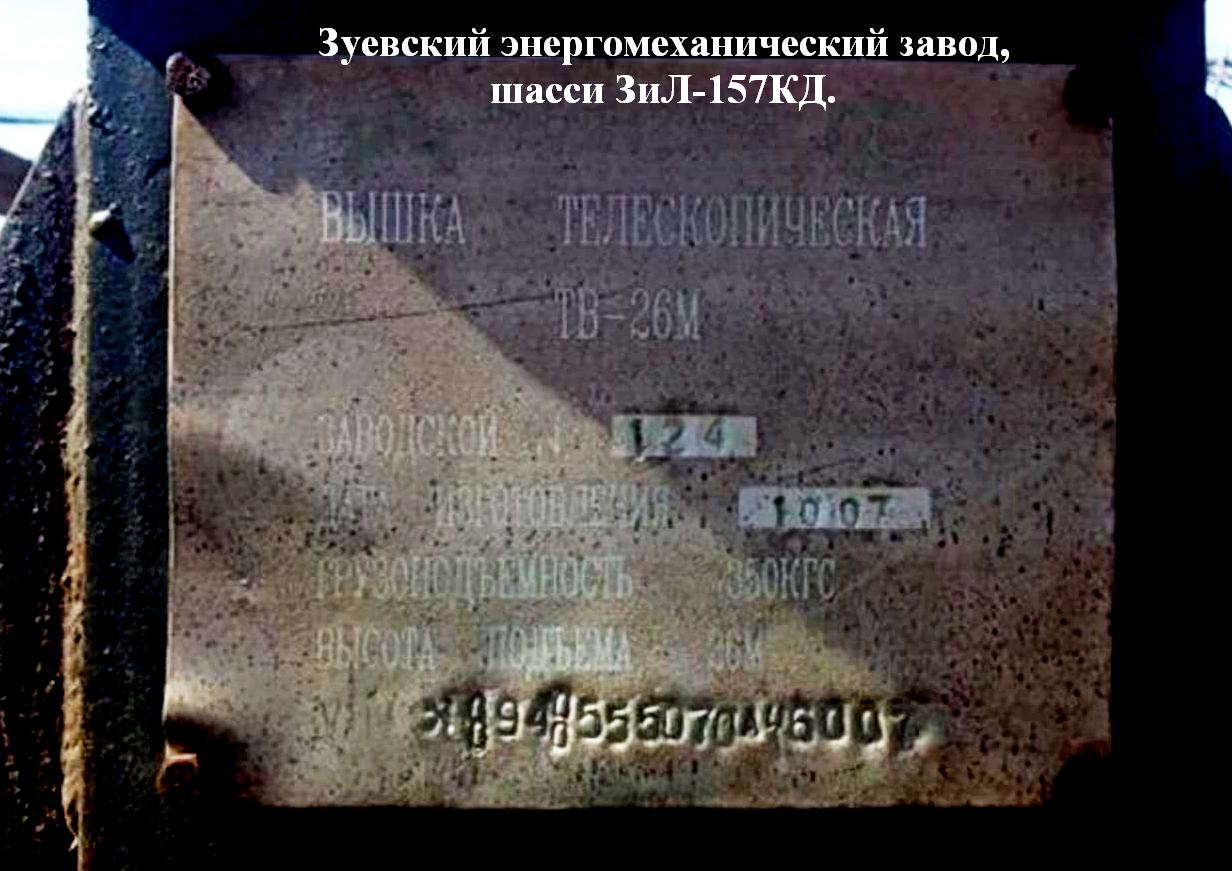

ТВ-26

ТВ-26Д

ТВ-26Е

Наибольшая высота подъема (до пола кабины), м

21,7

23

23

26

26

26

30

Грузоподъемность, кг

200

200

350

500

350

350

350

Скорость подъема, м/мин

7,5

7,5

5,7

13,9

10,5

10,2

16,2-18

Базовый автомобиль или трактор

ЗиЛ-131

ЗиЛ-157

ЗиЛ-164

С-100

ЗиЛ-157К

ЗиЛ-130

ЗиЛ-131А

Скорость передвижения вышки, км/ч

50

40

40

2,3-10,1

50

50

-

Габаритные размеры в транспортном положении, мм:

длина

8706

8350

8410

8070

9026

8500

8600

ширина

2600

2350

2350

2380

2350

2500

2500

высота

3762

3720

3270

3980

3670

3600

3600

Масса, т

9,28

8,9

7,1

17,1

8,8

7,4

9,7

Завод-изготовитель

Ленинградский машиностроительный

-

Подпорожский экспериментально-механический

Зуевский энергомеханический
