Самосвал задней выгрузки на шасси седельного тягача КАЗ-608 «Колхида»

QR Code
07 -
267
Самосвал задней выгрузки на шасси седельного тягача КАЗ-608 «Колхида»

Самосвал задней выгрузки грузоподъемностью 4.5 т на шасси седельного тягача КАЗ-608 «Колхида» 4х2, ёмкость кузова 2.5 м³, мест: 3, снаряжённый вес примерно 4.5 тонн, максимальная скорость 80 км/час.
Двигатель: ЗиЛ-130Я5 150 лс
ТОРМЗ г. Тосно, 1970-80-е годы выпуска.

Производитель модели: Garage, ООО «Новатор» г. Москва, изг. Supremo Trading LTD China, G00001, ограниченный выпуск, 3000 экземпляров, сделано в Китае в 2013 году.
 Масштаб:  1:43

Описание оригинала

Самосвал задней выгрузки на шасси седельного тягача КАЗ-608 «Колхида»

Начало выпуска:

Окончание выпуска:

Страна производства:  Россия и СССР
Тип производства:  Серийное
Файлы

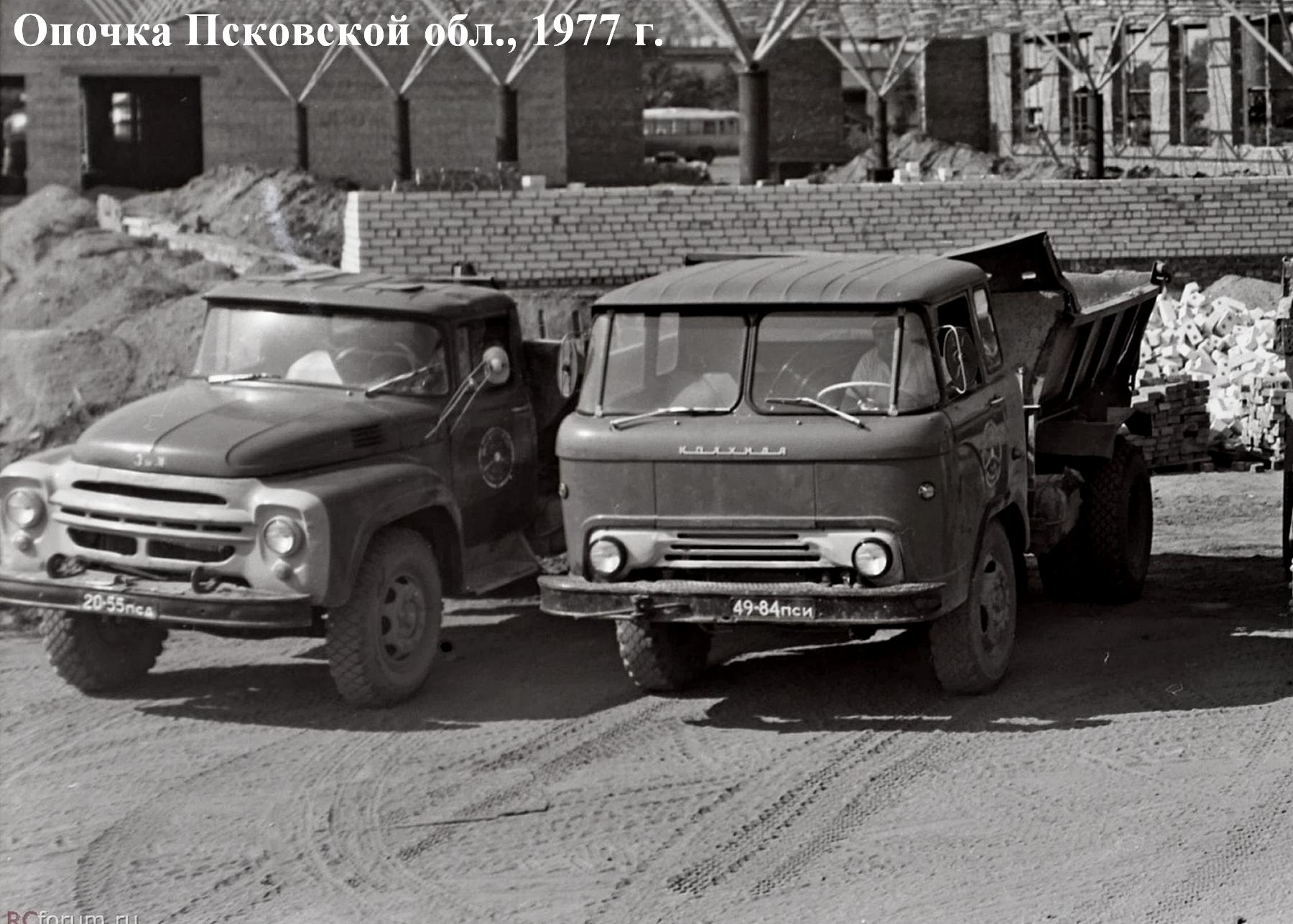

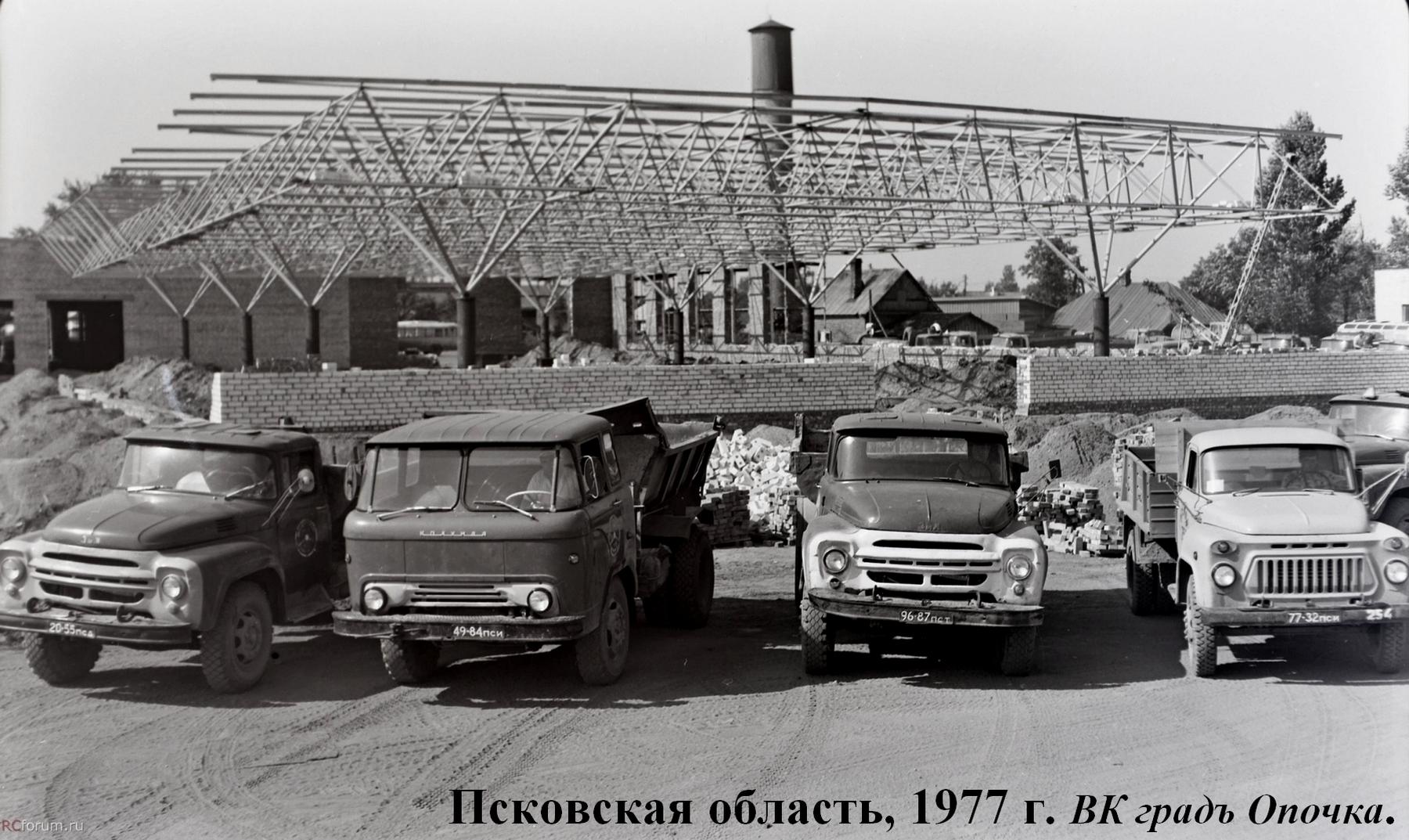

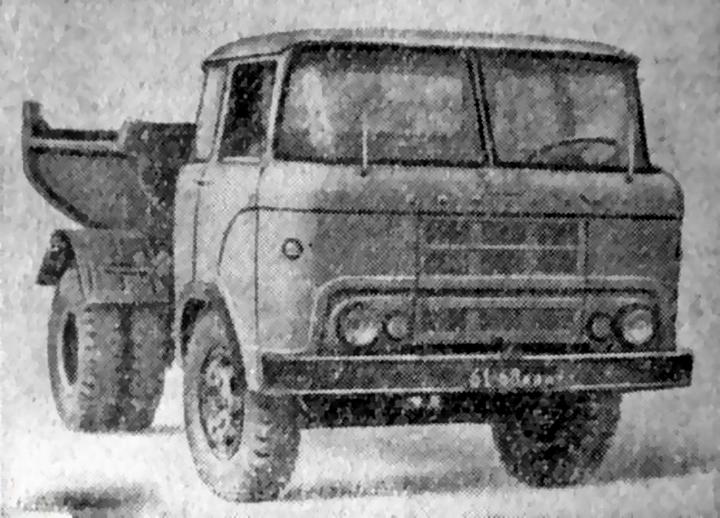

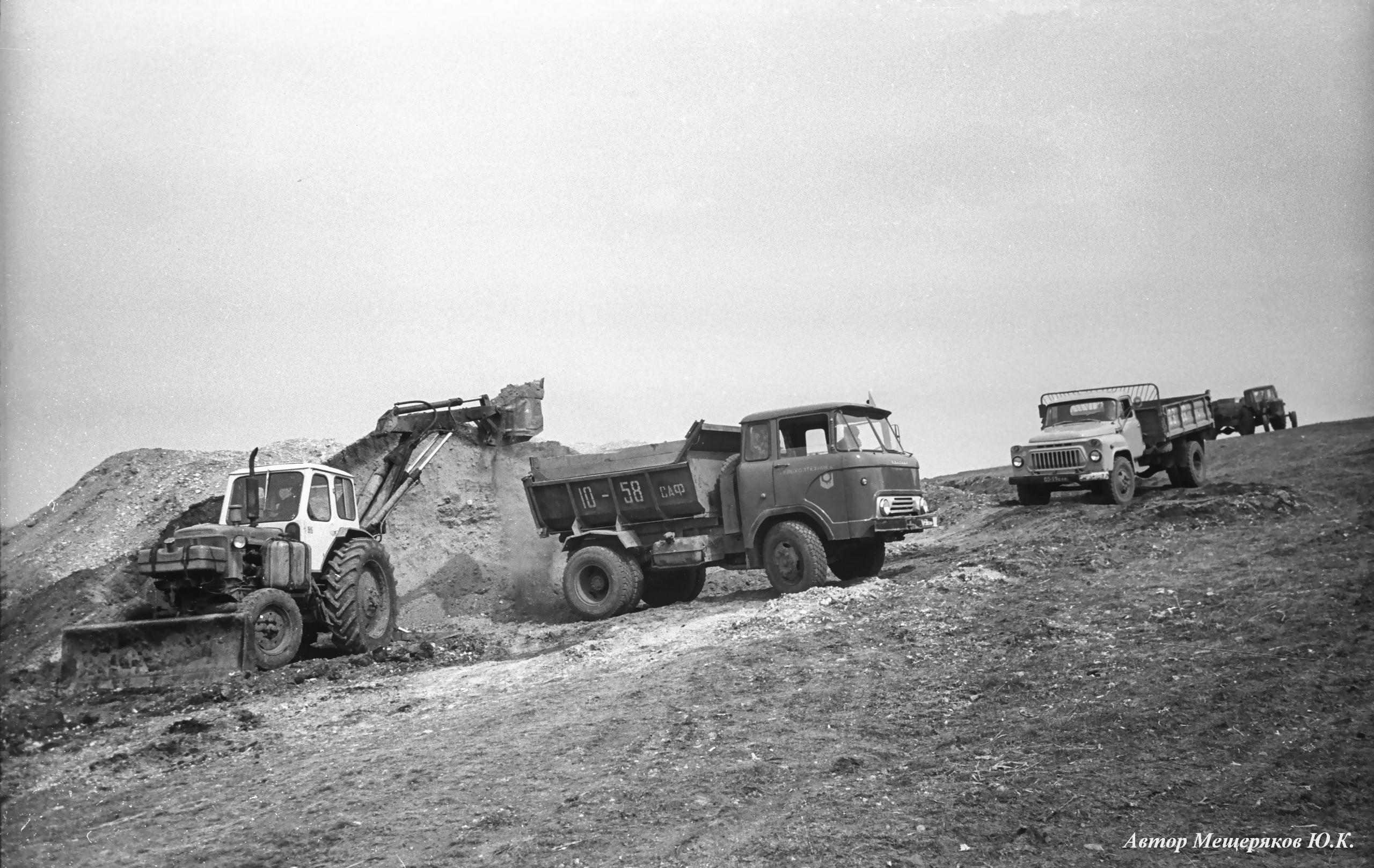

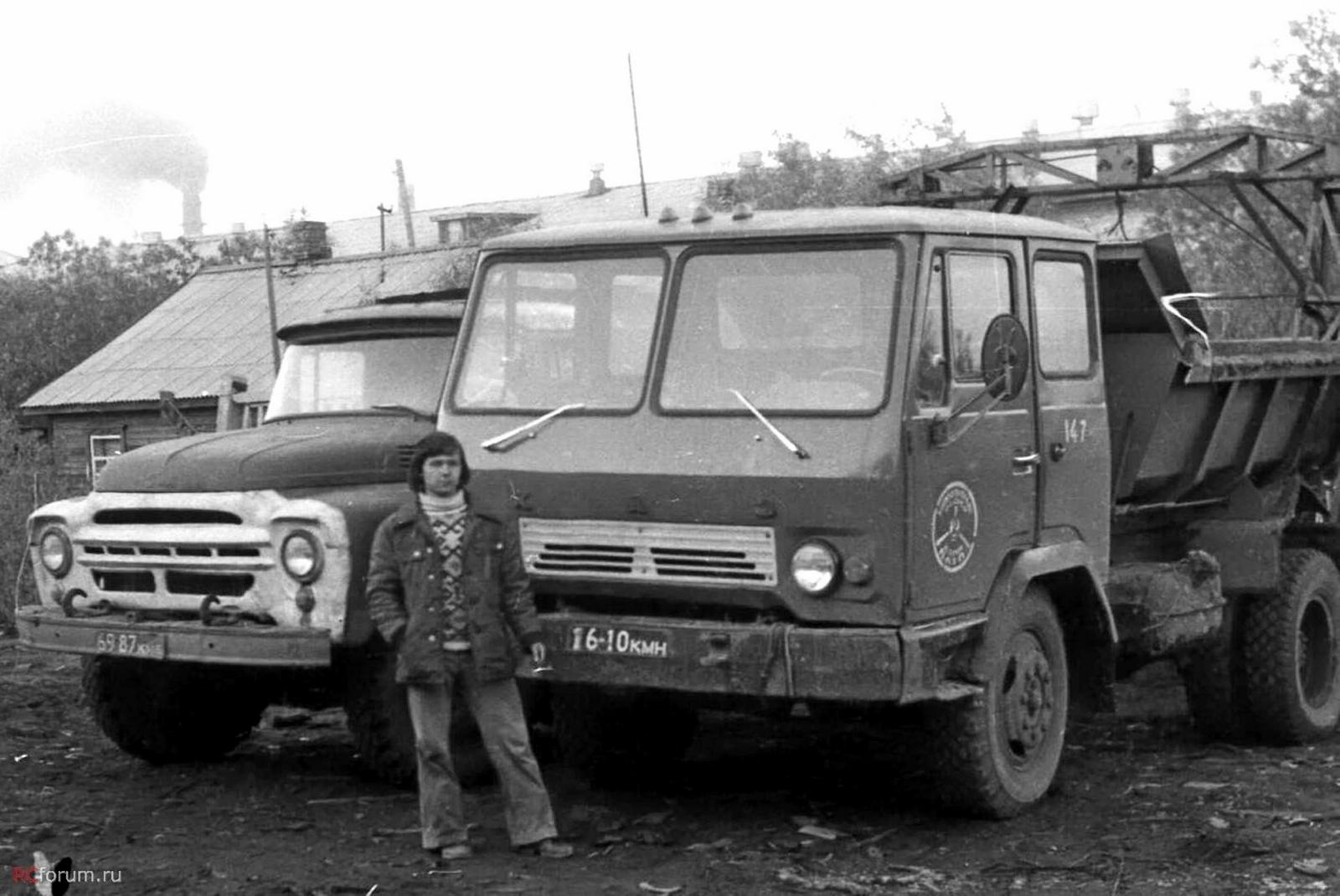

На сайте http://autogallery.org.ru уважаемого Андрея Богомолова имеется фотография самосвала вполне подходящего на роль прототипа этой модели с подписью «49-84 ПСИ и 77-32 ПСИ (КАЗ-608-12 и ГАЗ-52 самосвал, Опочка, автоколонна, 1977)». Это же фото есть и на не менее уважаемом rcforum.ru с похожей по содержанию подписью «КАЗ-608 - самосвал. Псковская область, 1977 год. (ВК градъ Опочка)».

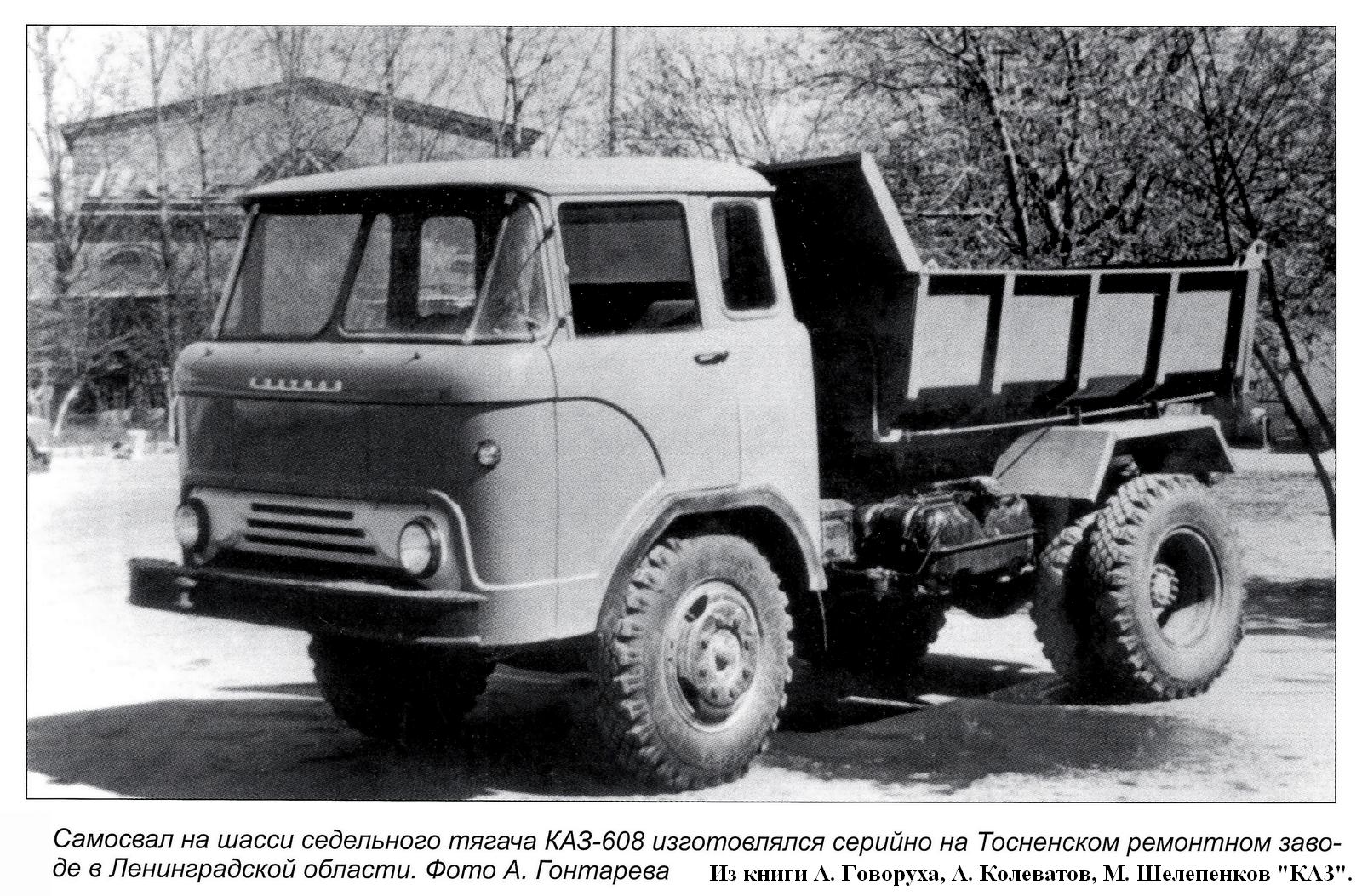

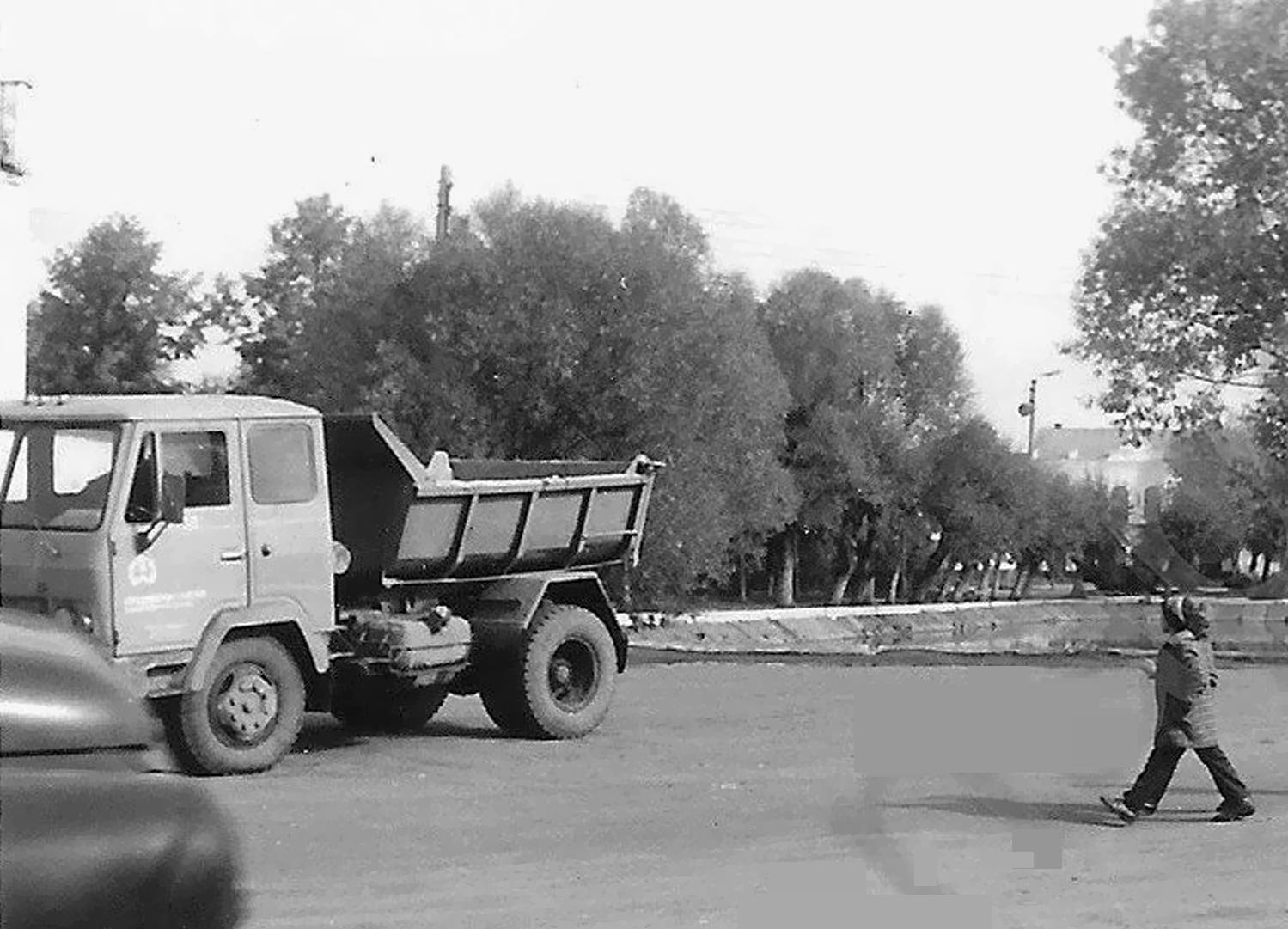

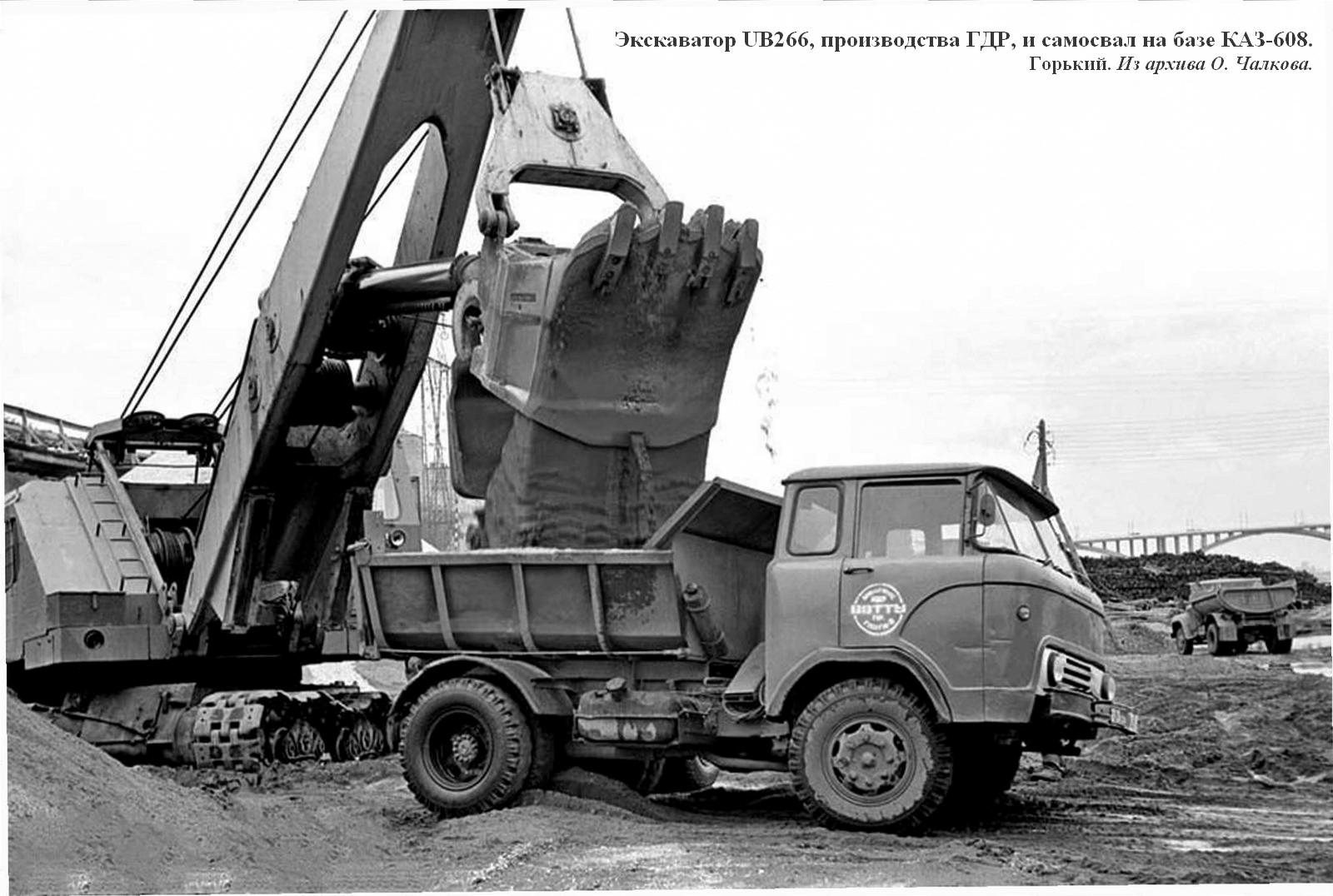

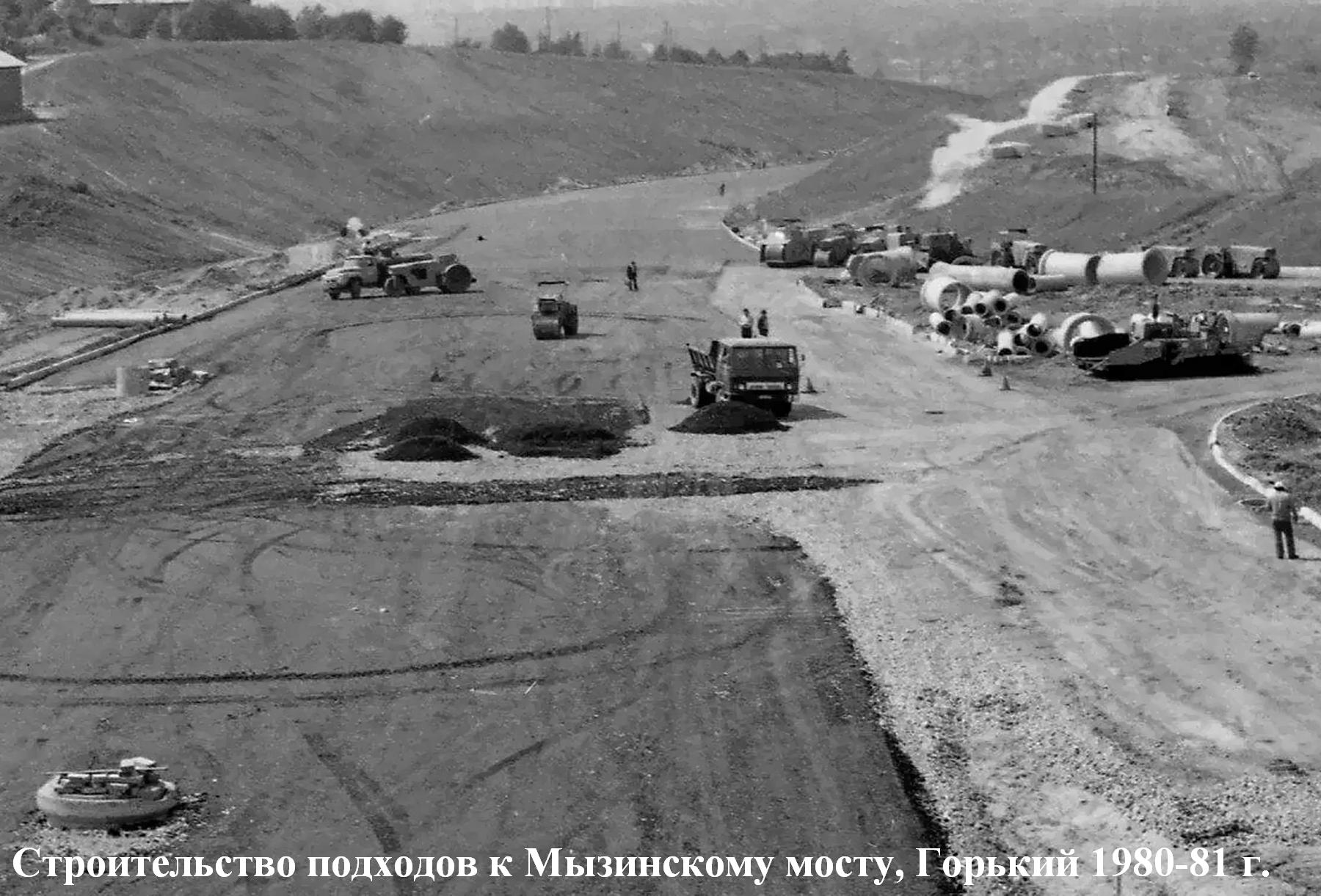

 В книгах «КАЗ. Кутаисский автомобильный завод», А. Говоруха, А. Колеватов, М. Шелепенков, Смоленск 2009, и «Отечественные грузовые автомобили 1900-2000», Канунникова С.В. и Шелепенкова М.А. под редакцией Маркова Н.С. - Орел, ООО «Салон», 2018, есть информация о серийном выпуске этих самосвалов на базе капитально-отремонтированных шасси КАЗ-608 на Тосненском опытном ремонтно-механическом заводе Министерства мелиорации и водного хозяйства СССР (с 1992 г. ТоМеЗ). Во второй книге сообщается: «Тосненский опытный ремонтно-механический завод был пущен в эксплуатацию 13 июля 1982 года». То есть не стыкуется более чем на 5 лет. Вряд ли на фото из Опочки описка, т. к. фото из Горького, где такой же самосвал, только на базе КАЗ-608В, датировано 1980-81 г.

 Сколько же еще «дыр» в истории нашего автомобилестроения… Бог в помощь исследователям!

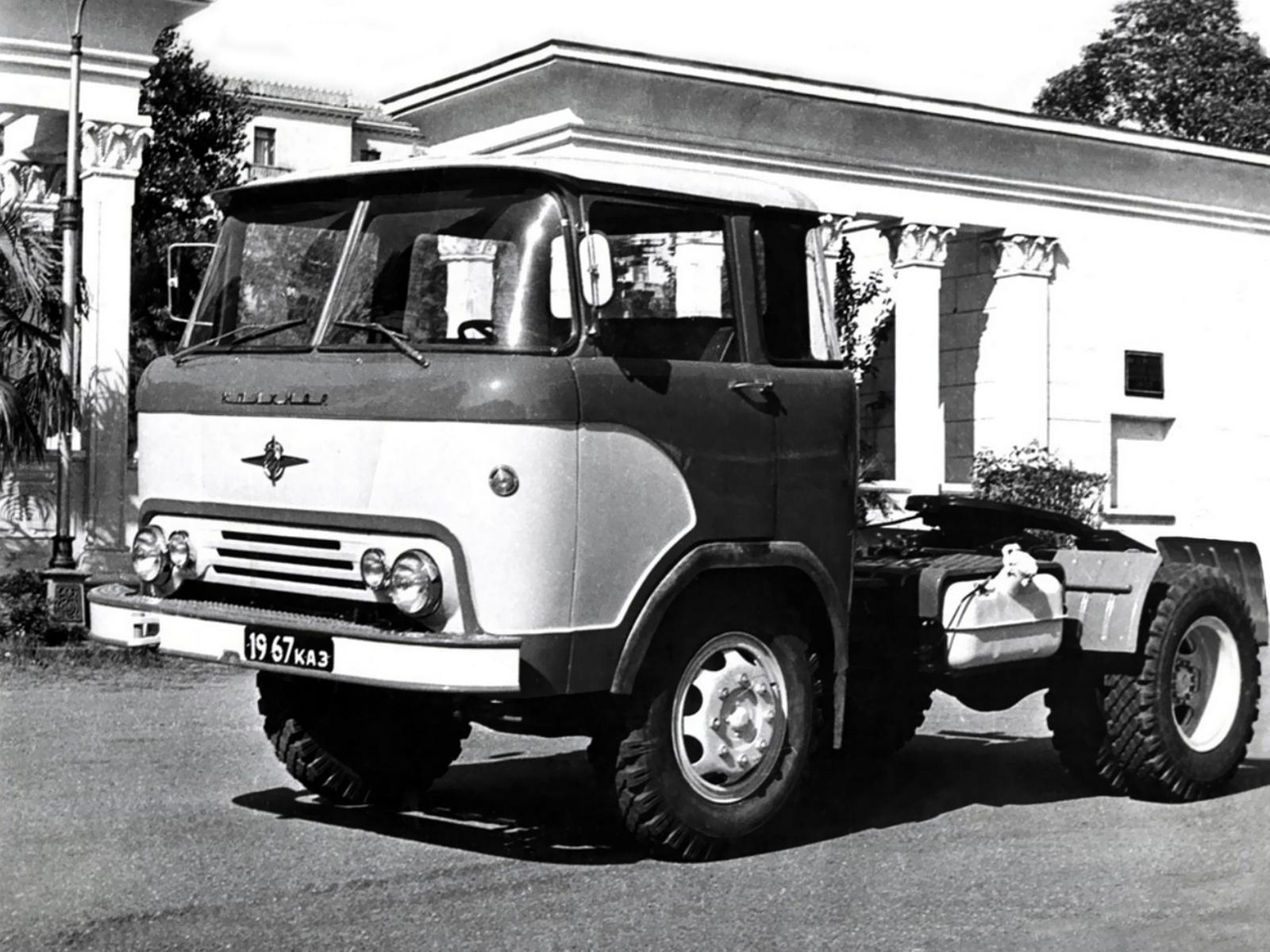

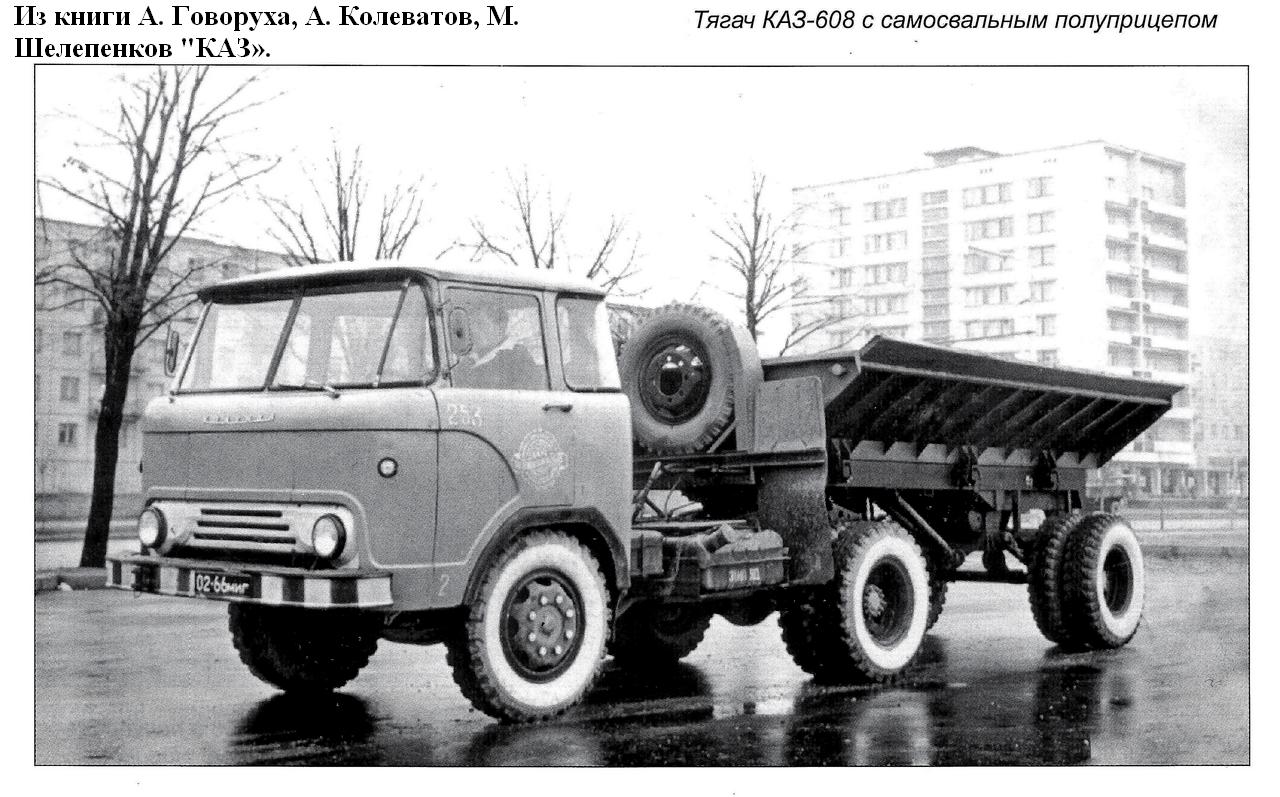

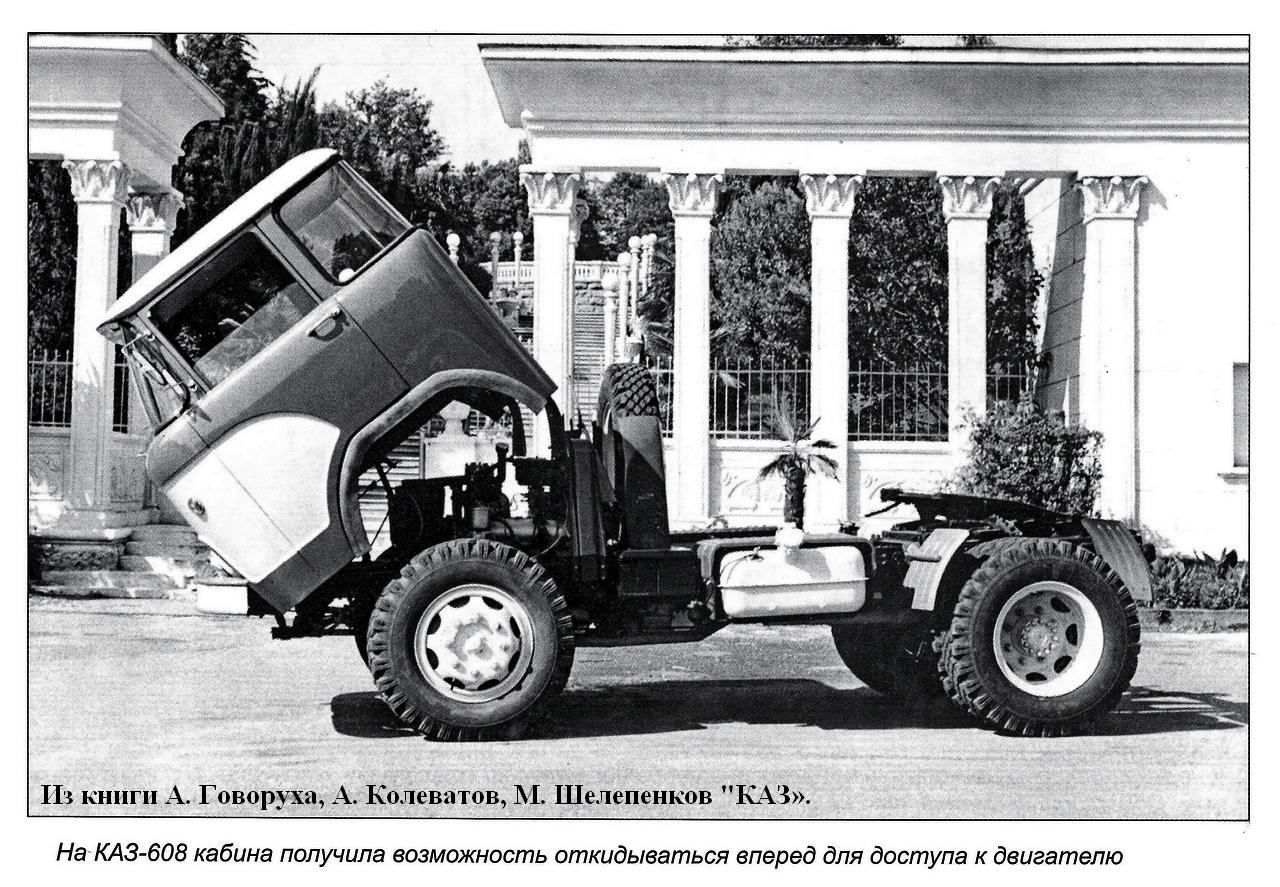

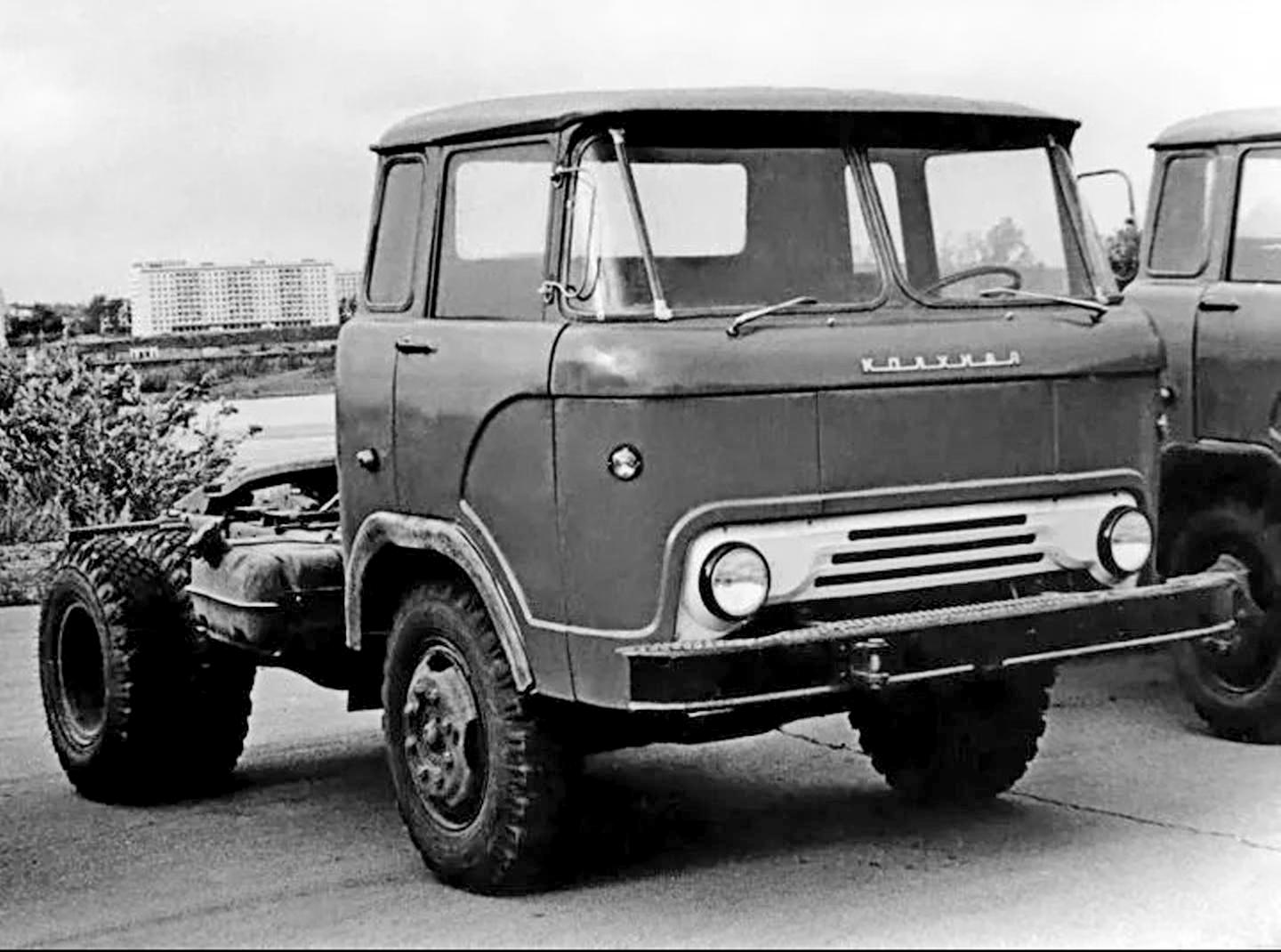

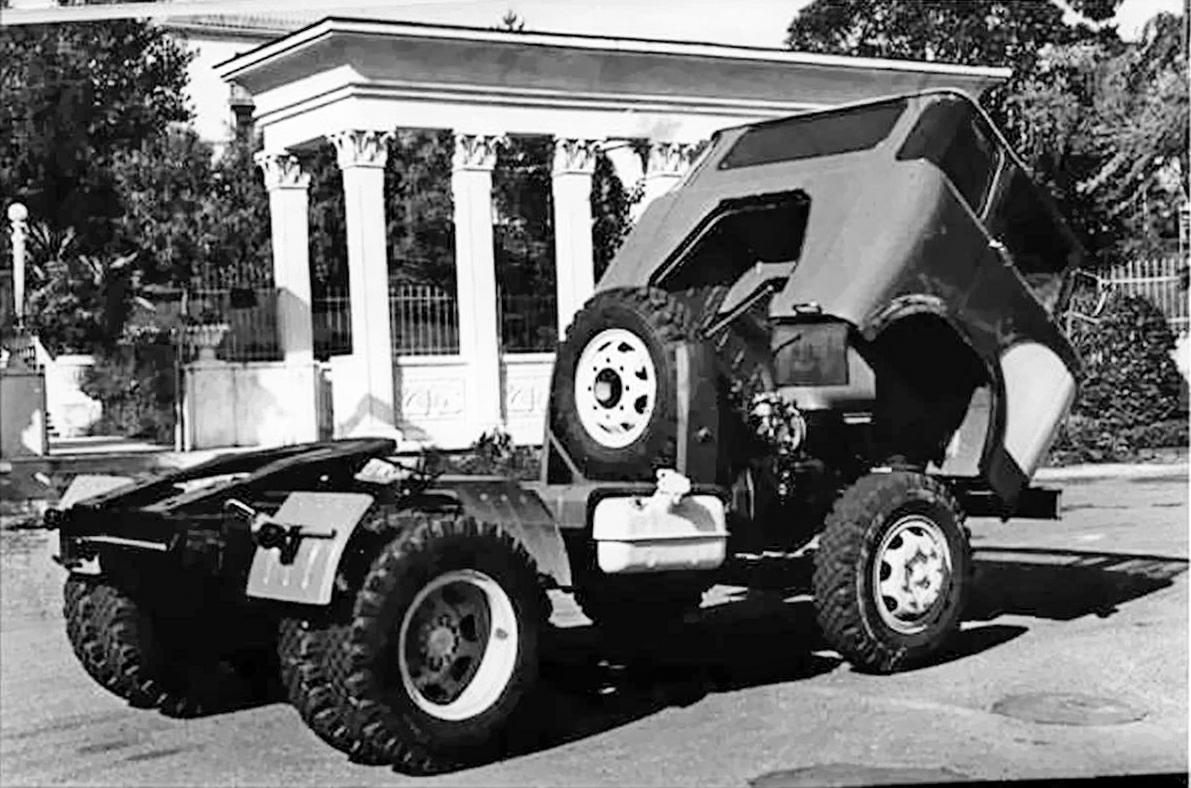

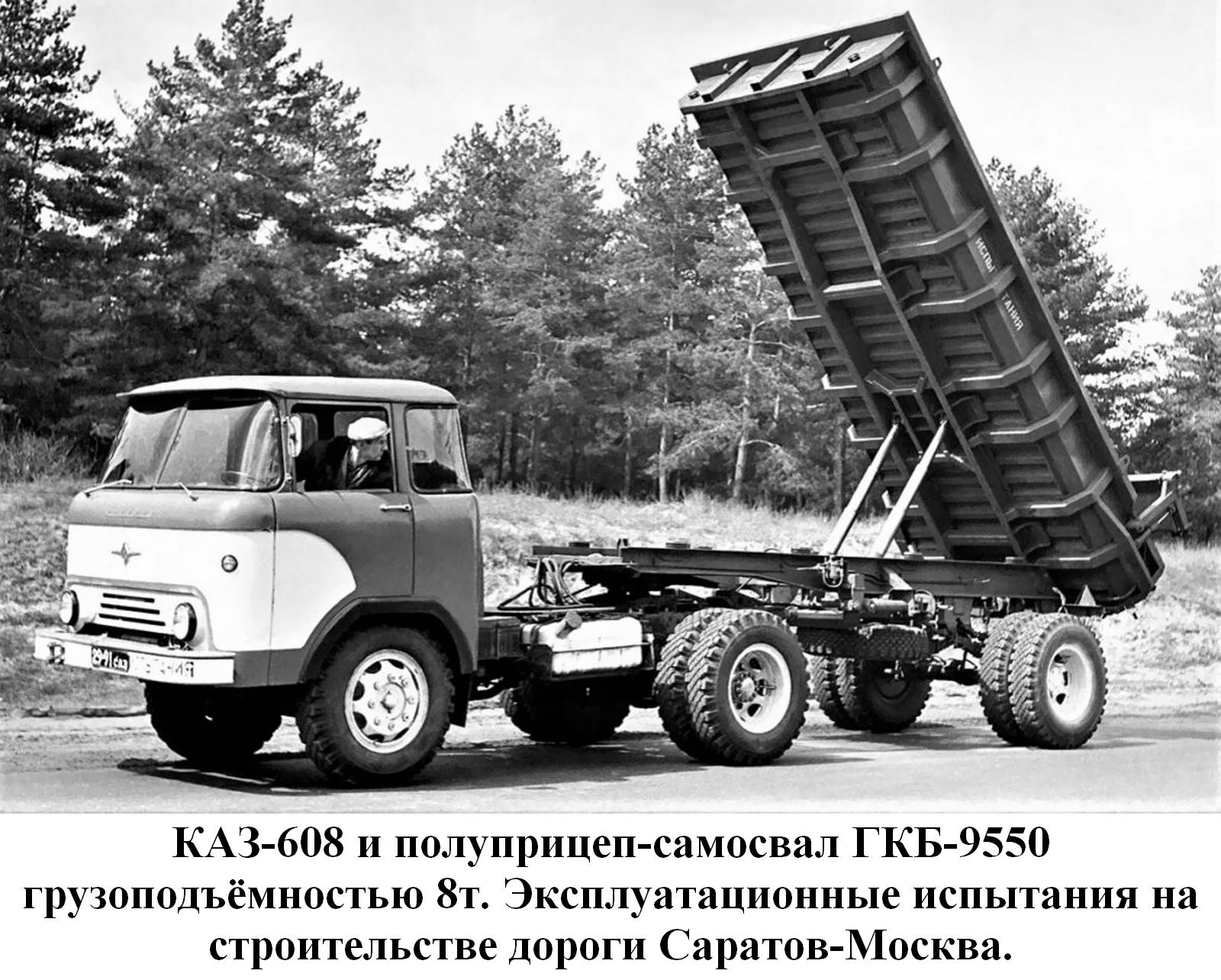

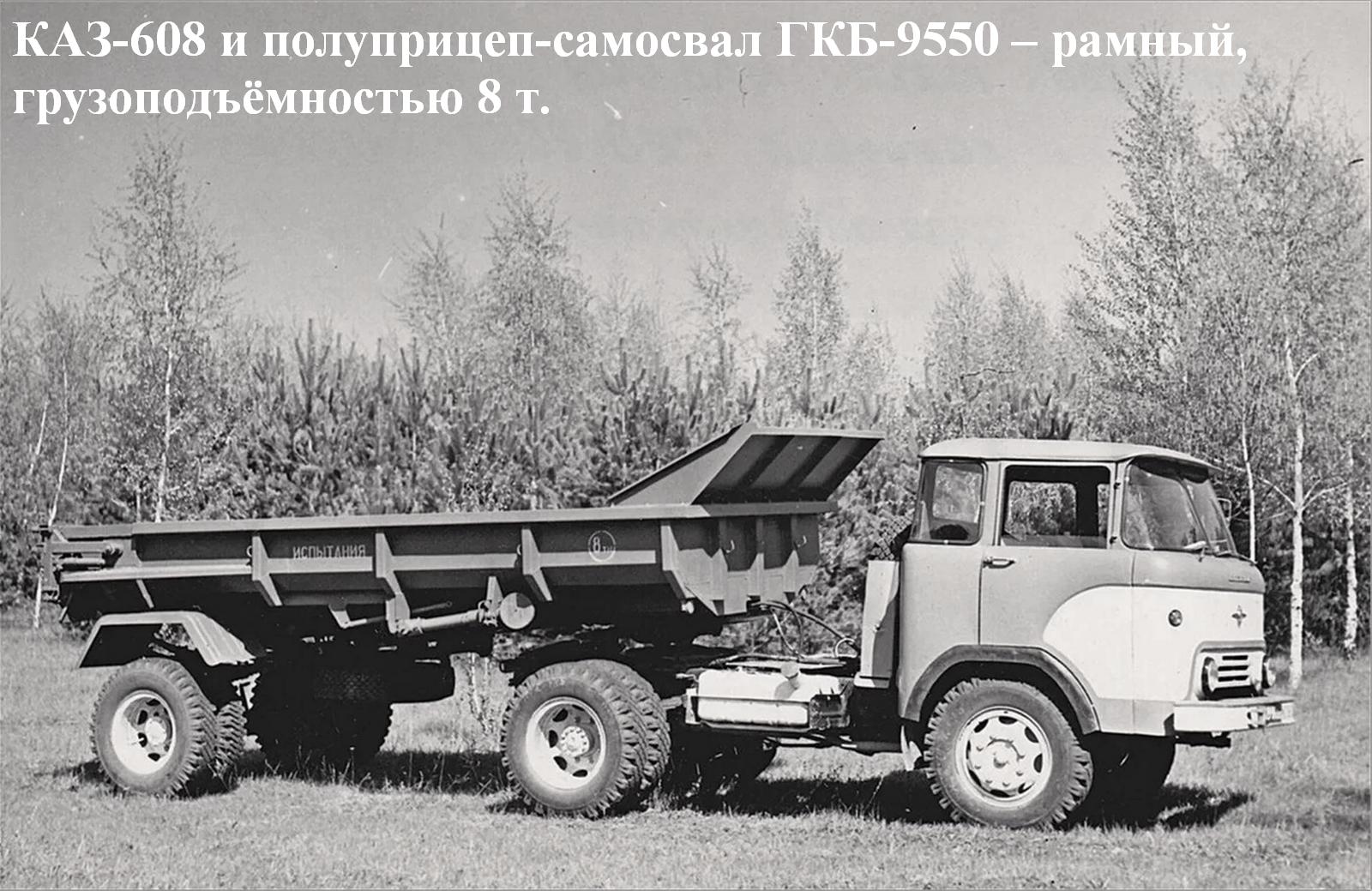

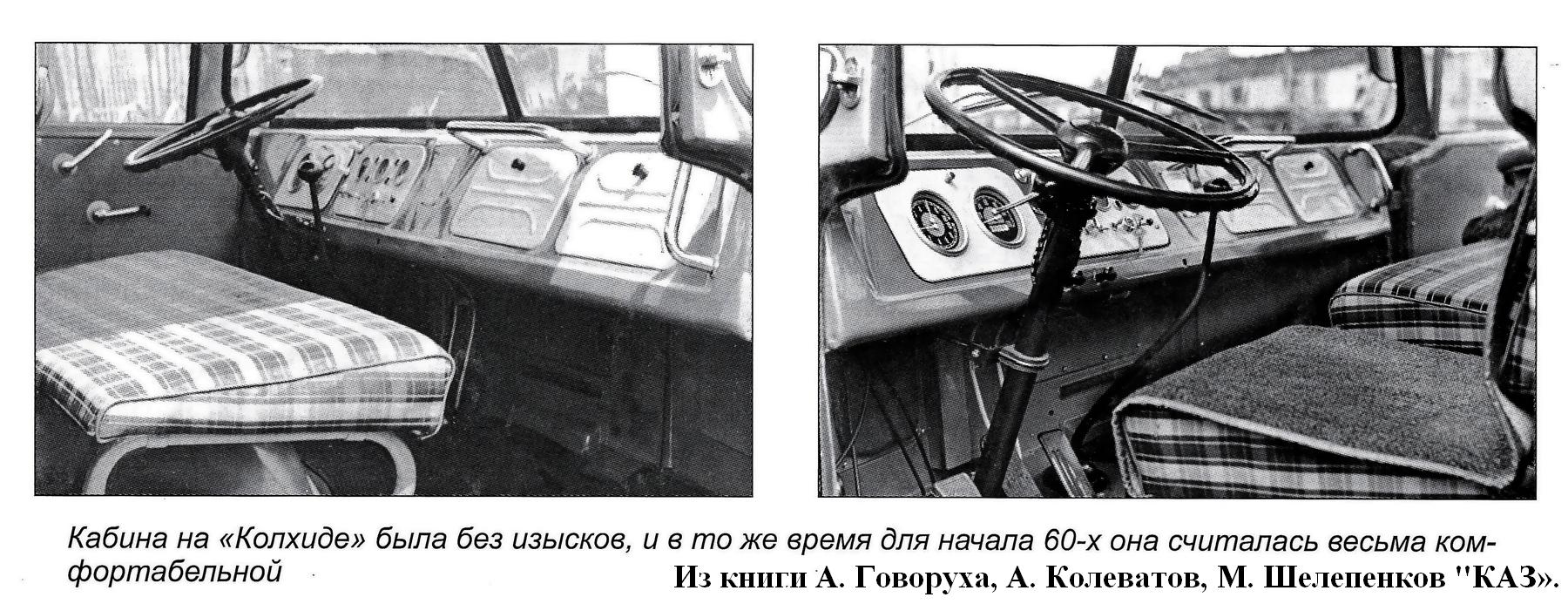

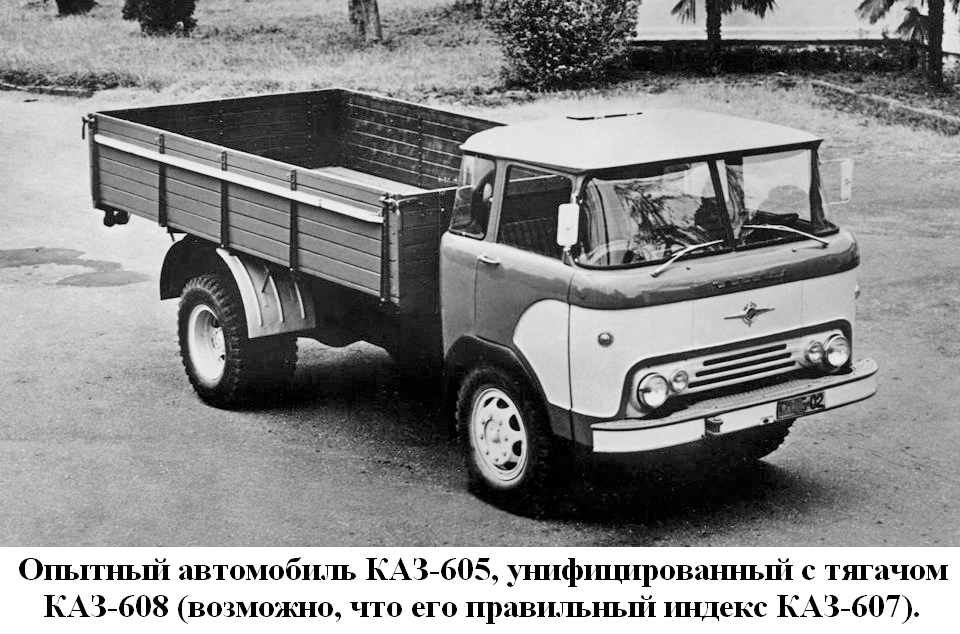

 КАЗ-608 «Колхида» – седельный тягач Кутаисского автомобильного завода на агрегатах автомобиля ЗиЛ-130. Автомобиль отличался весьма низкой надёжностью и недостаточной тяговитостью для среднемагистрального седельного тягача. В конце 1960-х в некоторых автохозяйствах выполнялась интересная рокировка: Если имелись одновременно самосвалы ЗиЛ-ММЗ и тягачи КАЗ, то их оборудование менялось местами.

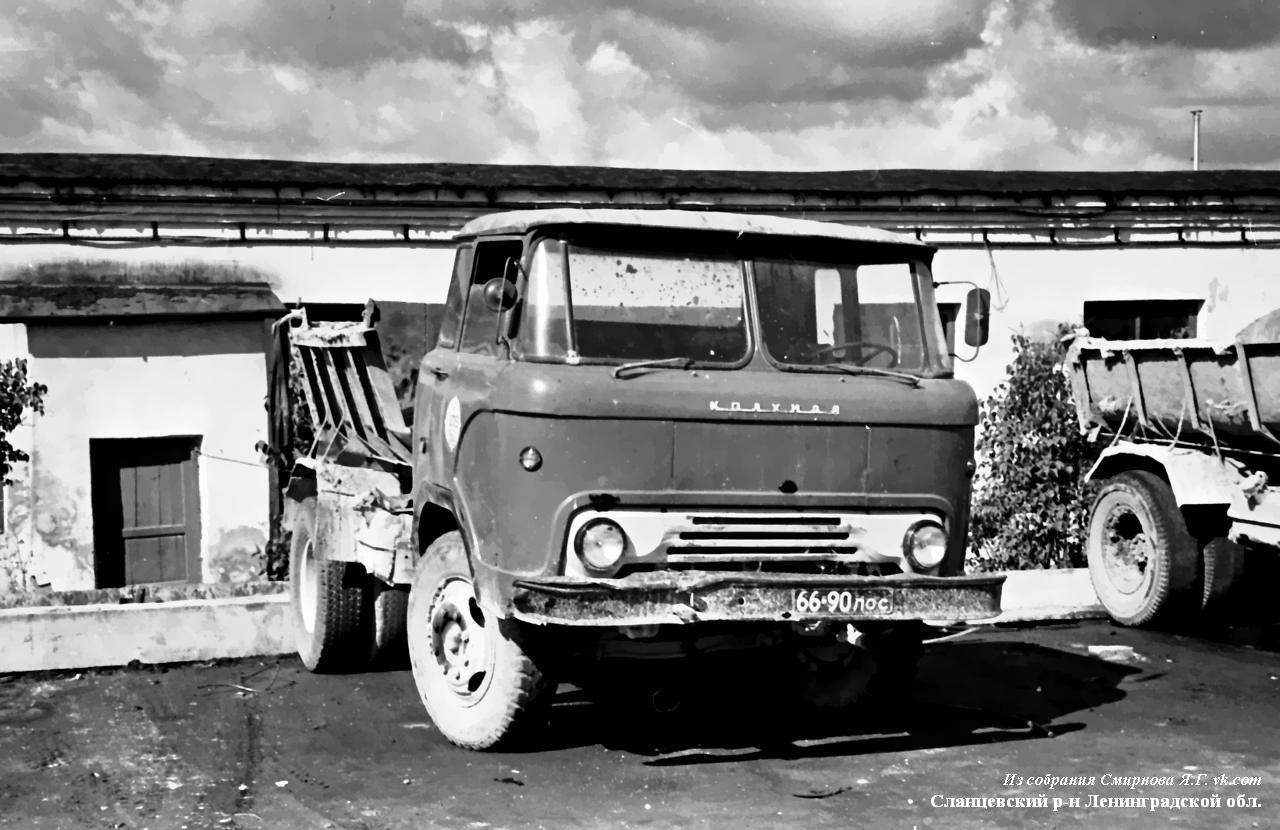

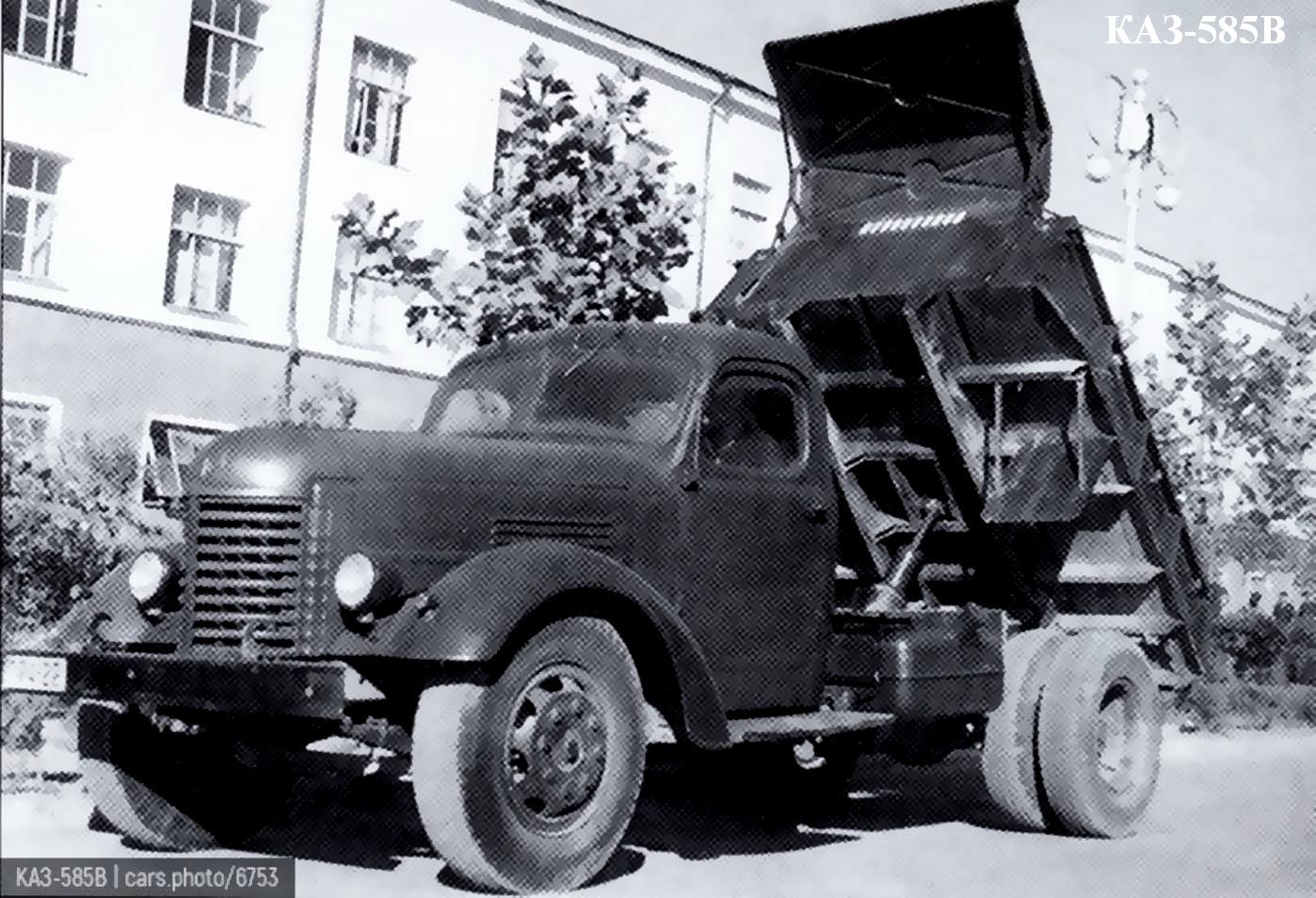

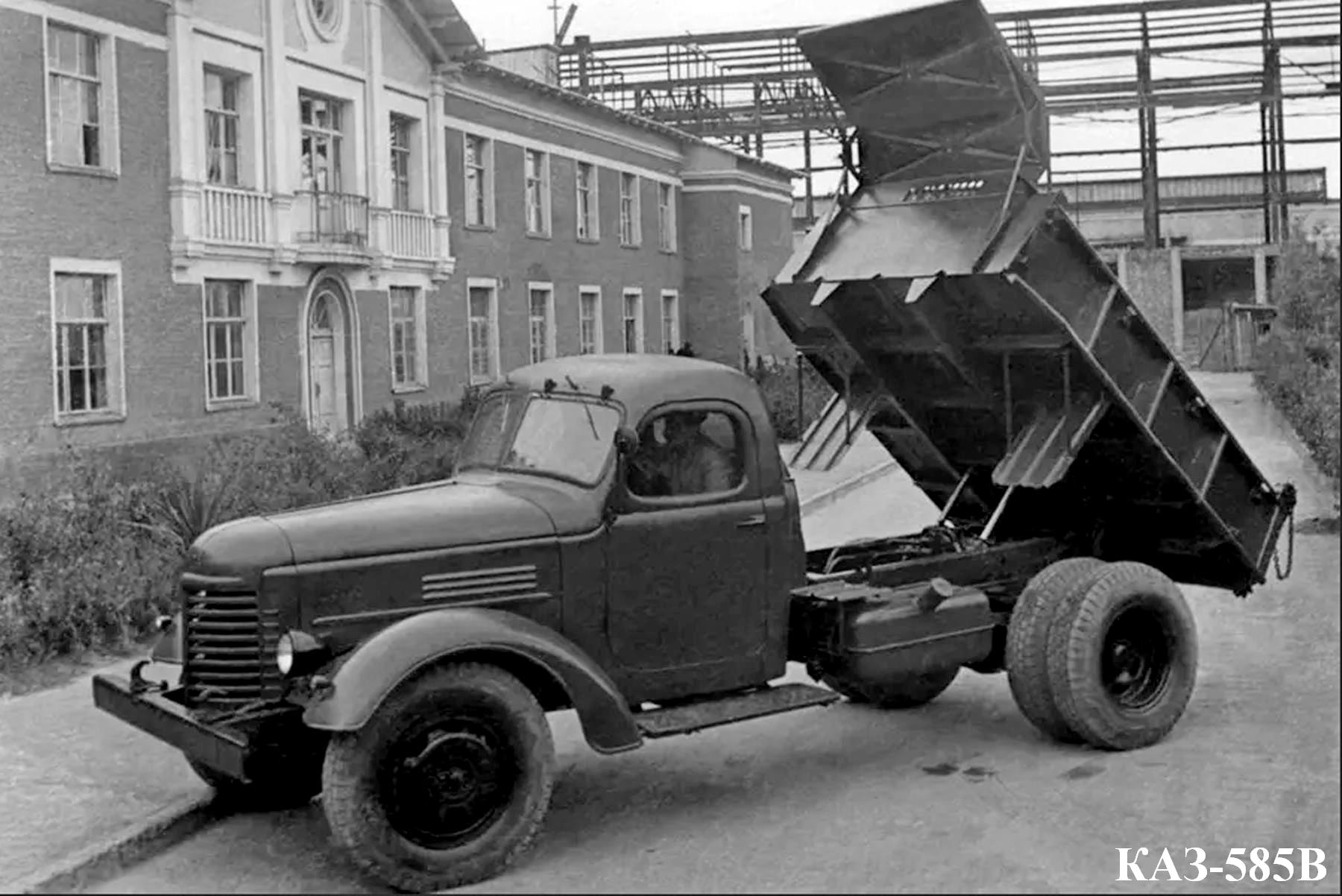

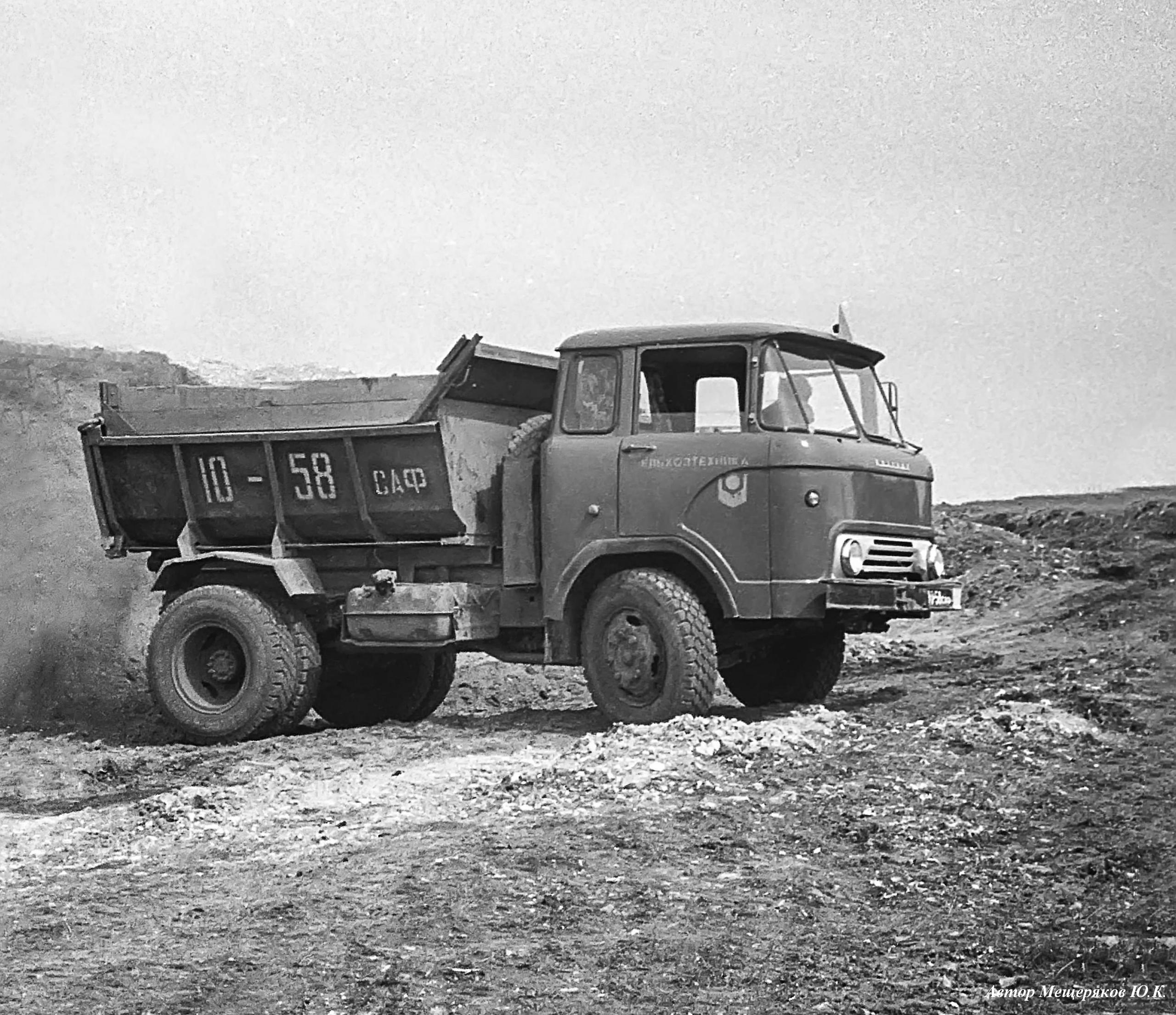

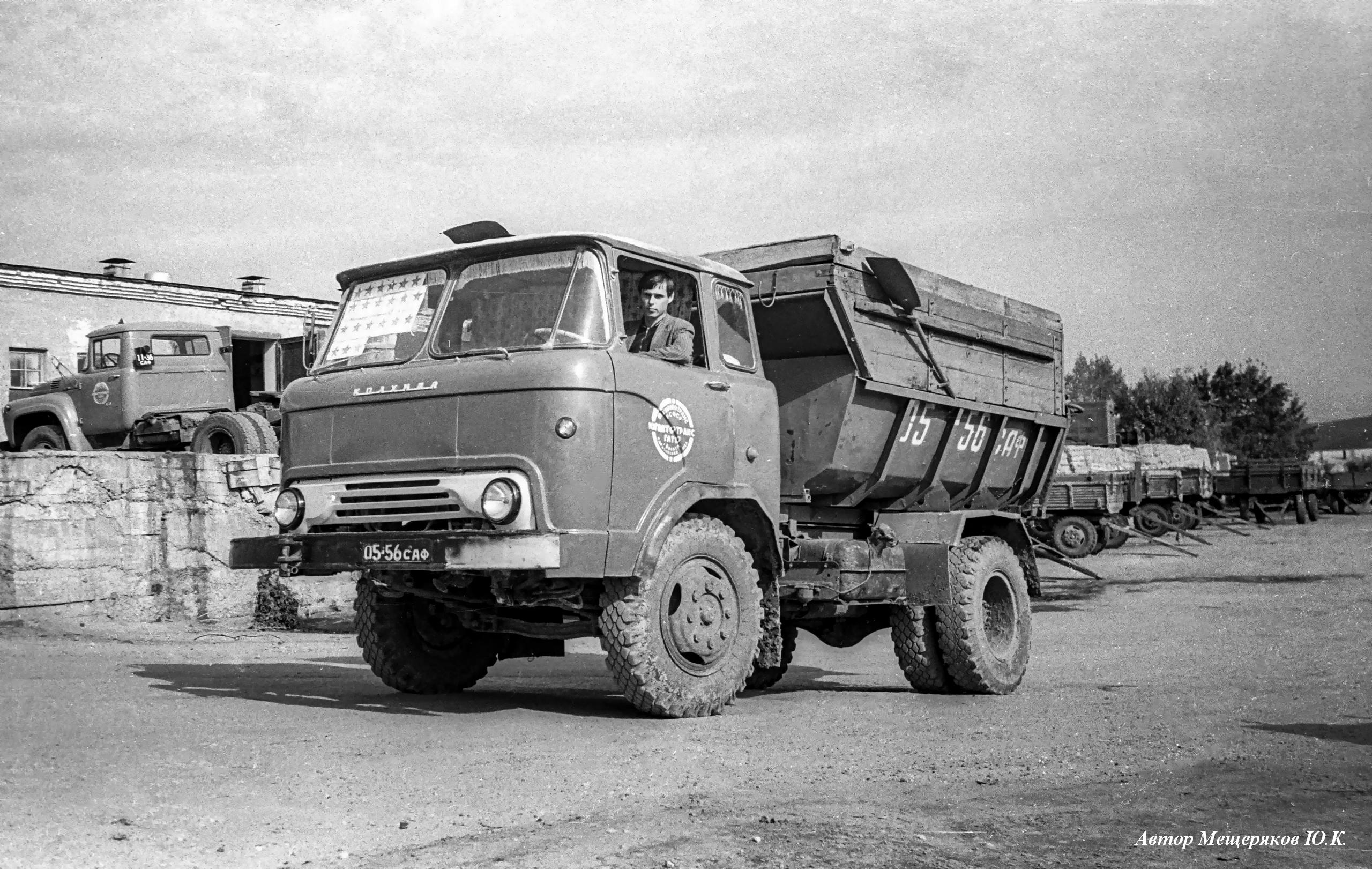

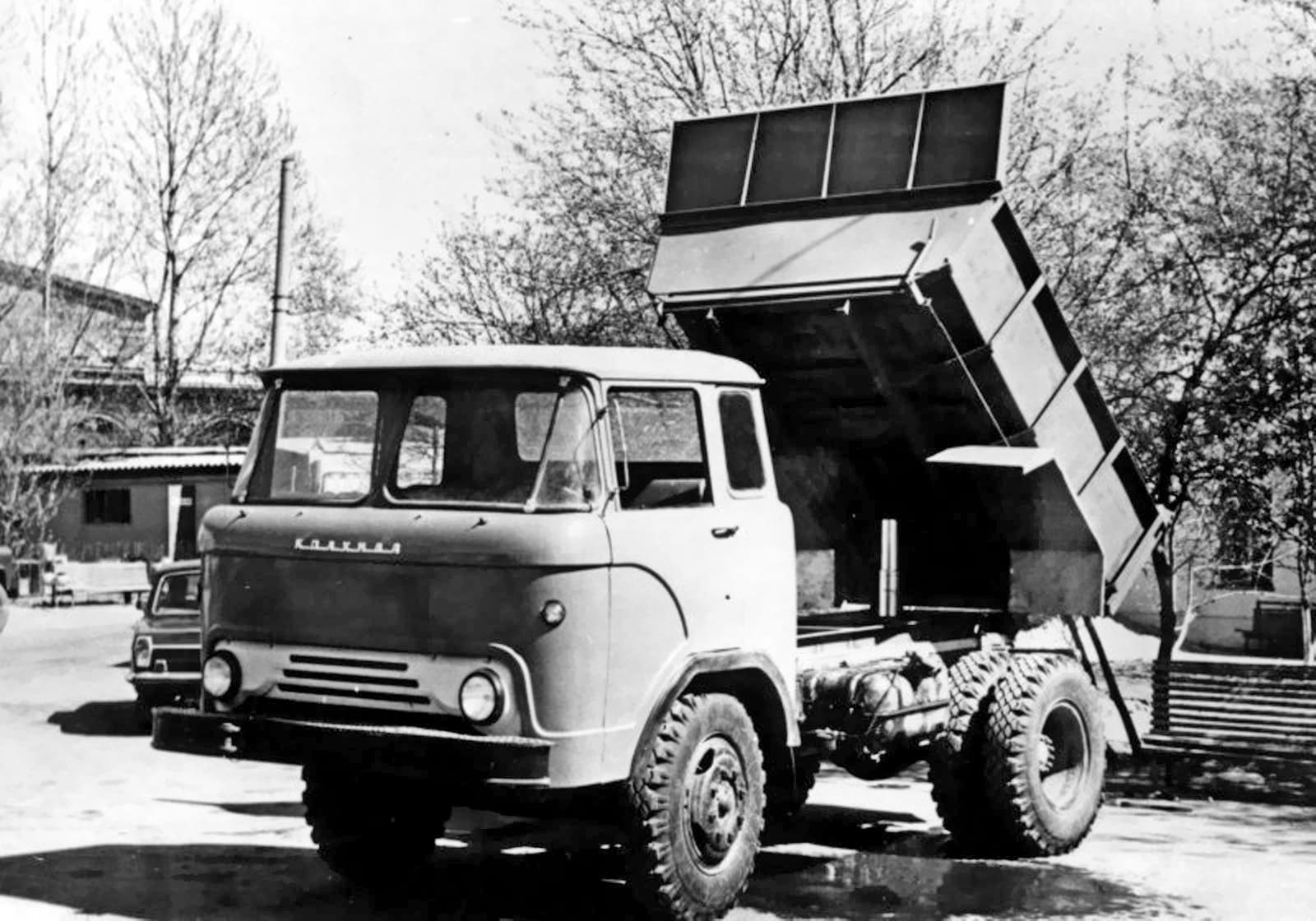

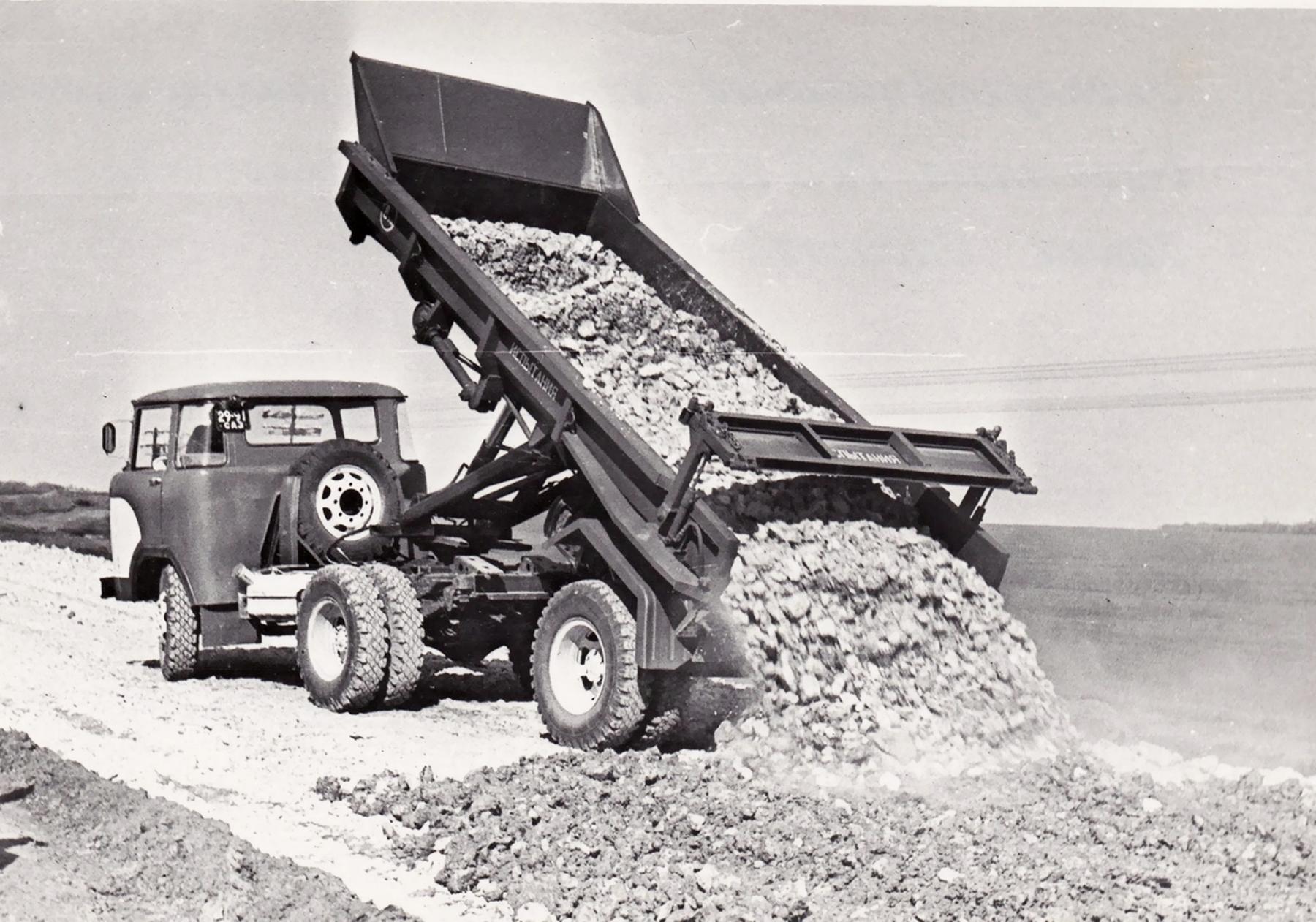

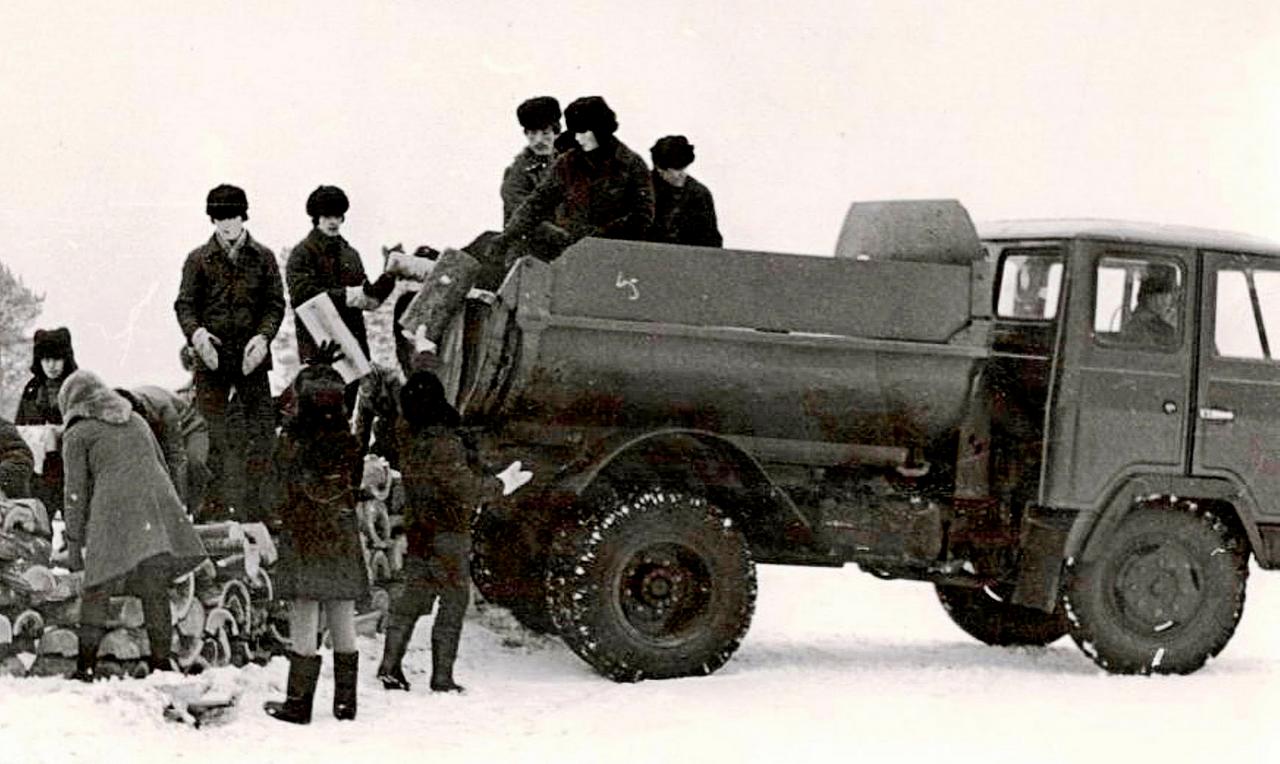

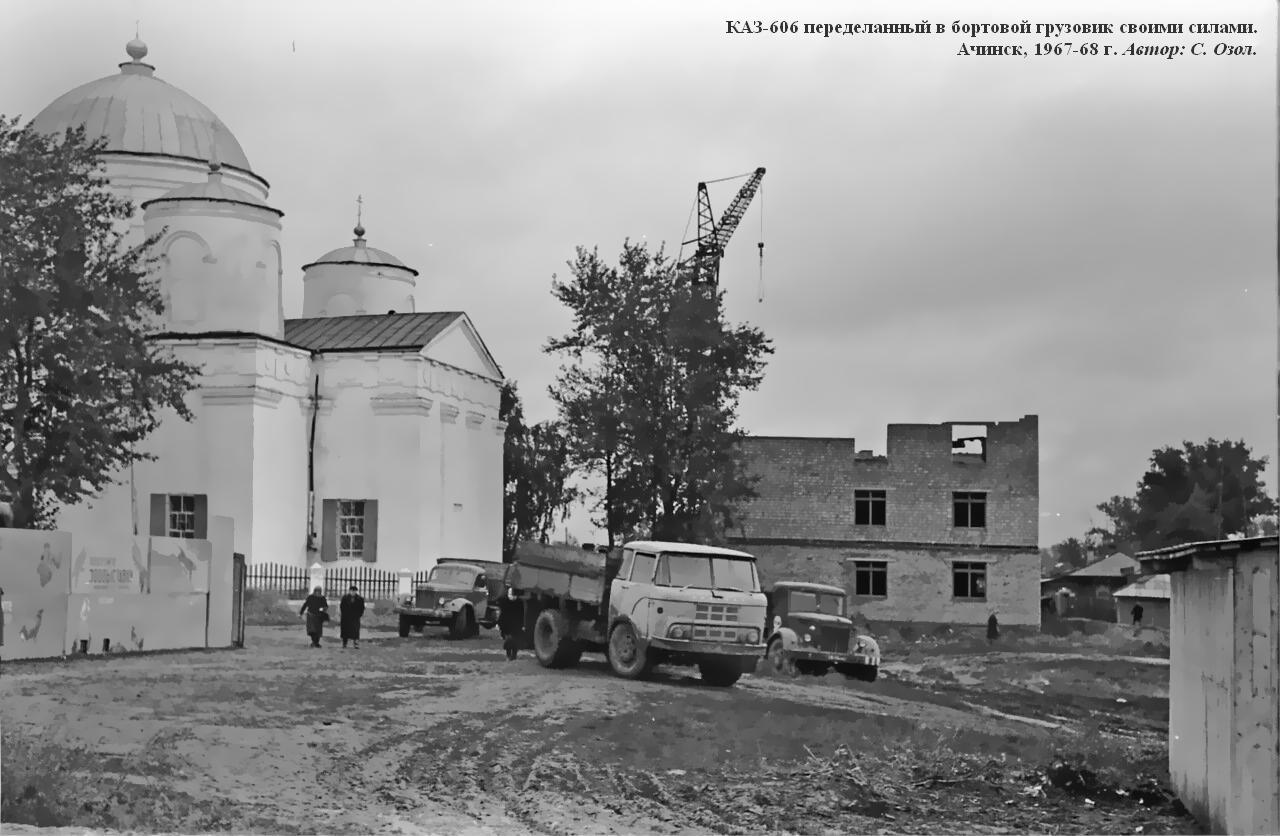

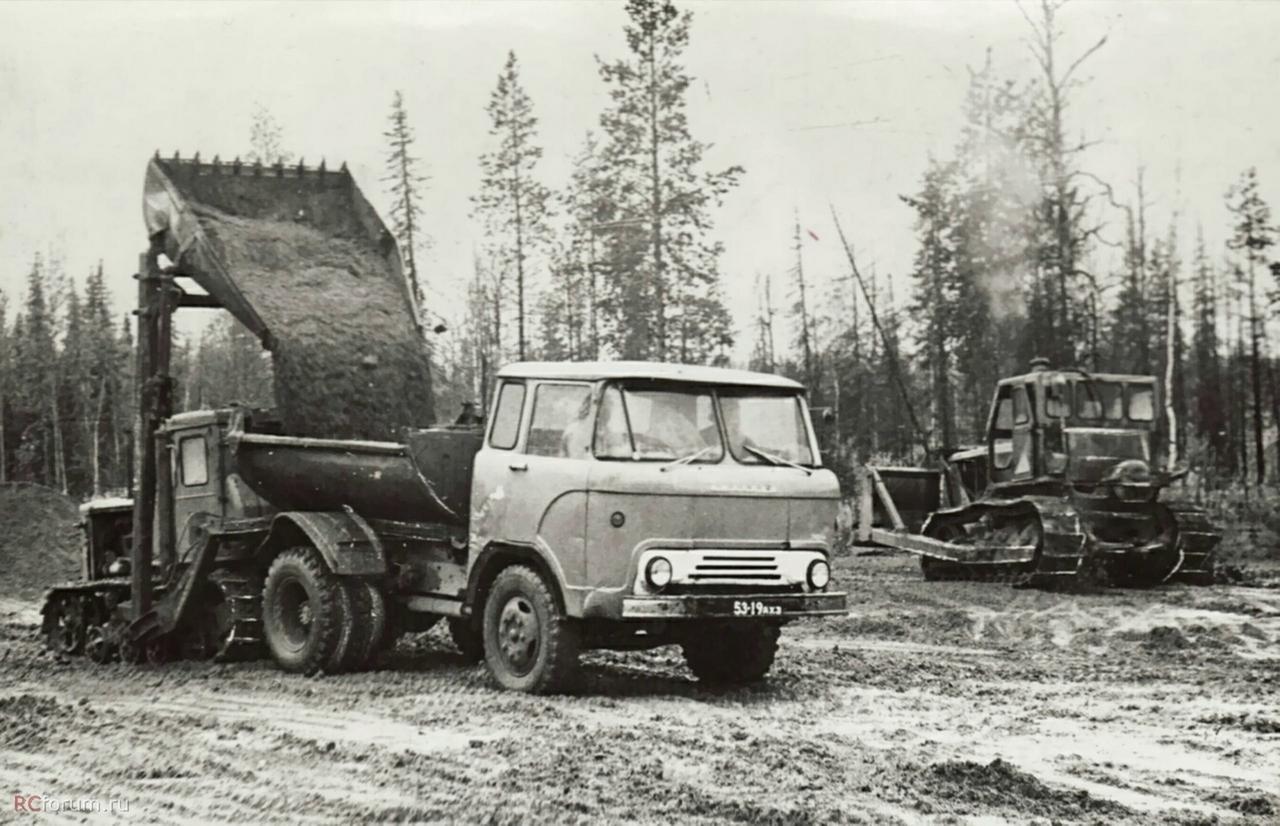

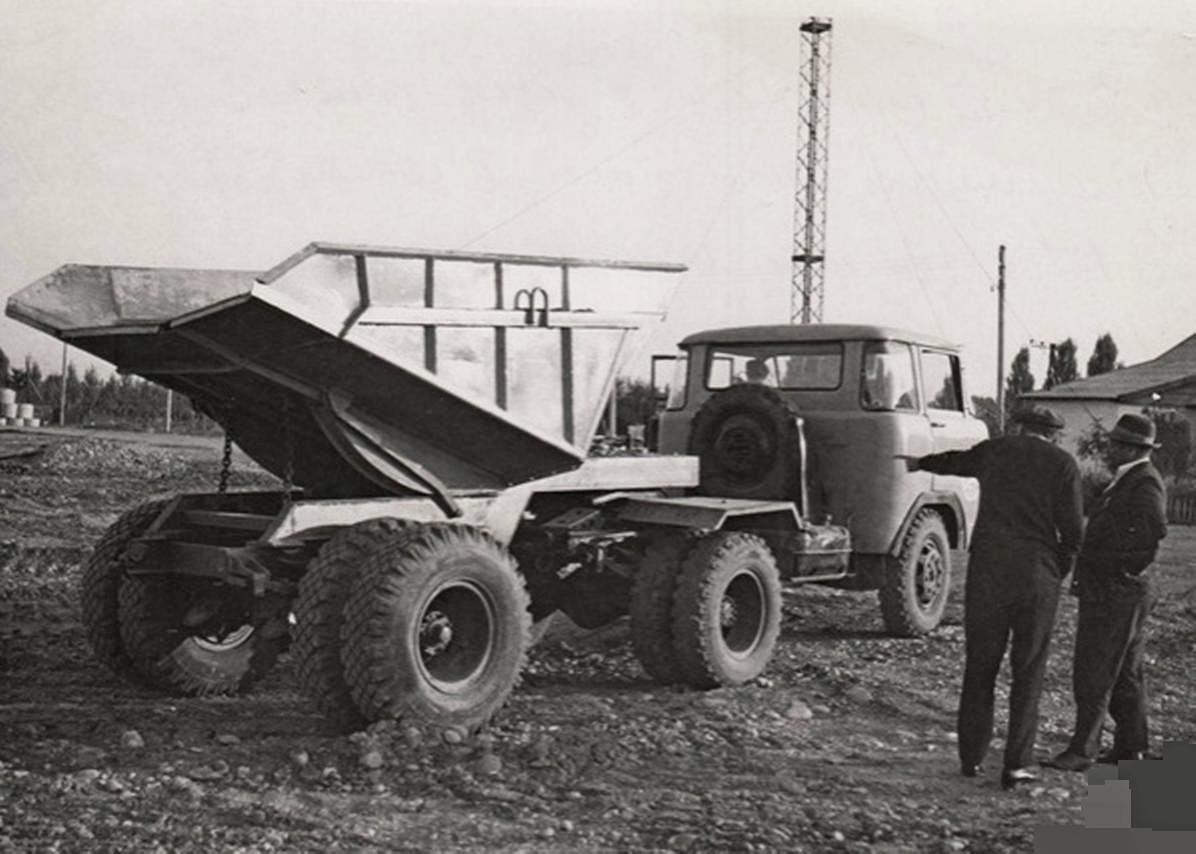

 Распространённой практикой было и переоборудование авторемонтными предприятиями этих автомобилей в самосвалы, которые использовались для коротких перевозок. Сначала использовались самосвальные установки отработавших свой срок ЗиЛ-ММЗ-585И/Л Мытищинского машиностроительного завода, а далее и другие модели таких установок по мере списания самосвалов заводского изготовления.



Технические характеристики КАЗ-608.

Двигатель. Модель и тип КАЗ-608 (ЗиЛ-130Я5), V-образный, 4-тактный, карбюраторный верхне-клапанный. Мощность (по ограничителю максимального числа обороты коленчатого вала двигателя) при 3100об/мин в л. с. - 150 (110 кВт). Максимальный крутящий момент при 1800-2000 об/мин в кгс*м - 41. Число цилиндров 8. Расположение цилиндров - двухрядное, под углом 90 гр. Диаметр цилиндра 100 мм. Ход поршня 95 мм. Рабочий объем цилиндров 6. Степень сжатия 6,5. Тип зажигания - батарейное. Порядок зажигания - 1-5-4-2-6-3-7-8. Вес двигателя со сцеплением, коробкой передач, ручным тормозом, компрессором, насосом гидроусилителя руля и вентилятором - 640 кг.

Система питания. Топливный бак - два, емкостью по 125 л. Топливный насос - Б10 диафрагменный, с рычагом для ручной подкачки топлива. Карбюратор - тип МКЗ-К88А двухкамерный с падающим потоком смеси, имеет ускорительный насос и экономайзер.

Система охлаждения. Система охлаждения - жидкостная, закрытая, с принудительной циркуляцией. Радиатор - трубчато-ленточный (змейковый) четырехрядный, с герметичной пробкой. Термостат - с твердым наполнителем, установлен в выпускном патрубке водяной рубашки. Водяной насос - центробежный, приводится клиновым ремнем вместе с вентилятором от шкива коленчатого вала. Вентилятор - 6-лопастный, с отогнутыми концами лопастей.

Трансмиссия. Сцепление. Тип - однодисковое, сухое, постоянно замкнутое, с пружинным гасителем крутильных колебаний (демпфером) на ведомом диске. Коробка передач. Тип - механическая, с пятью передачами для движения вперед и одной для движения назад, с двумя синхронизаторами инерционного типа для включения второй и третьей, четвертой и пятой передач.  Карданная передача - открытая, одинарная со скользящим соединением. Количество карданных валов - один. Задний мост - ведущий, со стальным штампованным сварным картером. Главная передача - двойная, с парой конических шестерен со спиральными зубьями и парой цилиндрических шестерен с косыми зубьями. Полуоси полностью разгруженные.

Рама. Рама штампованная, клепаная, с лонжеронами швеллерного сечения, изогнутыми в плане, соединенными поперечинами. В передней части снабжена жесткой буксирной вилкой.

Колеса и шины. Колеса - дисковые, 7,0-20 с разрезными замковыми и неразрезными бортовыми кольцами, крепятся гайками на восьми шпильках. Шины пневматические камерные 260-20, норма слойности - 12. Давление в шинах колес в кгс/см. кв. 4,3

Подвеска. Передняя - две продольные полуэллиптические рессоры (использована основная рессора задней подвески автомобиля ГАЗ-66. Концевые опоры резиновые, не требующие смазки. Задняя - ЗиЛ- 130 на продольных полуэллиптических одноушковых рессорах со скользящими задними концами, снабжена дополнительными рессорами ЗиЛ-130. Амортизаторы гидравлические, телескопические, двустороннего действия, установлены на передней подвеске. Передняя ось - балка двутаврового сечения.

Тормоза. Ножные - колодочные, на все колеса, с пневматическим приводом. Ручной барабанный с внутренними колодками, действует на трансмиссию; привод механический.

Рулевое управление. Рулевой механизм - глобоидальный червяк с 3-гребневым роликом, отдельным гидравлическим усилительным цилиндром, клапаном, объединенным с продольной рулевой тягой.  Шарниры рулевых тяг шаровые, регулируемые.

Электрооборудование. Система проводки - однопроводная, отрицательные клеммы источников тока соединены с корпусом (массой) автомобиля. Генератор 1 типа Г130 12В, постоянного тока, двухполюсный, параллельного возбуждения, с внутренней протяжной вентиляцией Генератор 2 Типа Г250-И1 12В, переменного тока, 12- полюсный.



Общие



База (расстояние между осями передних и задних колес)

2900 мм.

Колея по плоскости дороги в мм: передних колес/задних колес

 1800/1790

Габариты



Габаритные размеры в мм:



длина

5155

ширина

2360

высота по кабине (без груза)

2440

высота до верхней плоскости седла при его горизонтальном положении

1230

Весовые данные



Полная масса снаряженного седельного тягача

4000 кг.

Полная масса автопоезда КАЗ-608 в кг:



с полуприцепом ОДАЗ-885/с полуприцепом КАЗ-717

14575/19725

Эксплуатационные данные



Макс. скорость движения автопоезда при полной массе, не менее км/ч.:



с полуприцепом ОДАЗ-885/с полуприцепом КАЗ-717

80/70

Дорожный просвет (наименьшее расстояние от поверхности дороги до низшей точки автомобиля при нагрузке на седельное устройство 4,5 т) в мм:

под передней осью/под задней осью

340/275

Углы проходимости (въезда) при нагрузке на седельное устройство 4,5 т в град: передний/задний

 30/50

Контрольный расход топлива на 100 км пути при движении автопоезда с постоянной скоростью 40 км/ч и при полной массе , не более, л:

с полуприцепом ОДАЗ-885/с полуприцепом КАЗ-717

37/42

Тормозной путь автопоезда при полной массе со скорости 40 км/ч , не более

20 м.

Наименьший радиус поворота на сухом асфальте, м:



по колее наружного переднего колеса/по бамперу (внешний)

6,7/7,4

Емкость в л (заправочные данные)



Топливный бак

250, 2х125 л

Система охлаждения двигателя

26

Бачок для обмыва стекол

2,5

Система смазки двигателя

9

Масляный резервуар воздушного фильтра двигателя

0,63

Картер коробки передач

6,1

Картер редуктора заднего моста

4,5

Гидроусилитель рулевого управления

2,25

Картер рулевого механизма

1

Телескопические амортизаторы

по 0,355
