С-269 опытный автобетоносмеситель с приводом барабана от базового автомобиля ЗиС-150

С-269 автобетоносмеситель полезной ёмкостью 1.6 м3 с приводом барабана от базового автомобиля ЗиС-150 4х2, емкость для воды 270 + 80 л, мест: 3, вес установки 2.3 тонн, полный вес примерно 8 тонн, максимальная скорость 30 км/час.
Двигатель: ЗиС-120 90 лс
опытный, завод "Дормашина" г. Москва 1949 год.

Производитель модели: Мастер Яценко Е. А. г. Краснодар, шасси ЗиС-150 АИСТ №100190 Китай 2014 год, установка Kit Ударцев Ю, г. Тобольск, ограниченный выпсук, 1 экземпляр, ручная работа, сделано в России в 2018 году.
 Категория:  Бетономешалки
 Произведено:  Яценко Е. г. Краснодар
  Производитель комплектующих:  АИСТ, Ударцев Ю. г. Тобольск
 Масштаб:  1:43

Описание оригинала

С-269 опытный автобетоносмеситель с приводом барабана от базового автомобиля ЗиС-150

Начало выпуска:

1949

Окончание выпуска:

1949
Страна производства:  Россия и СССР
Тип производства:  Штучное производство
Файлы

Из статьи В. Новоселова "Советский автобетоносмеситель с иностранным акцентом" в журнале "Строительная техника и технологии", № 2(36)2005.

 В 1935 году в СССР по инициативе треста "Союзстроймеханизация" была развернута техническая подготовка производства автобетономешалок и автобетоноразвозок. Ленинградский институт механизации строительства изготовил проекты двух машин, из которых одна была специализирована для перевозки готового бетона, а другая - для приготовления в пути.
 В 1936 и 1937 гг. серия этих машин в количестве 15 штук была изготовлена и пущена в эксплуатацию. Конструктивные недостатки и низкое качество изготовления, вкупе с отсутствием базы для производства таких машин, вынудили трест "Союзстроймеханизация" прекратить их выпуск.

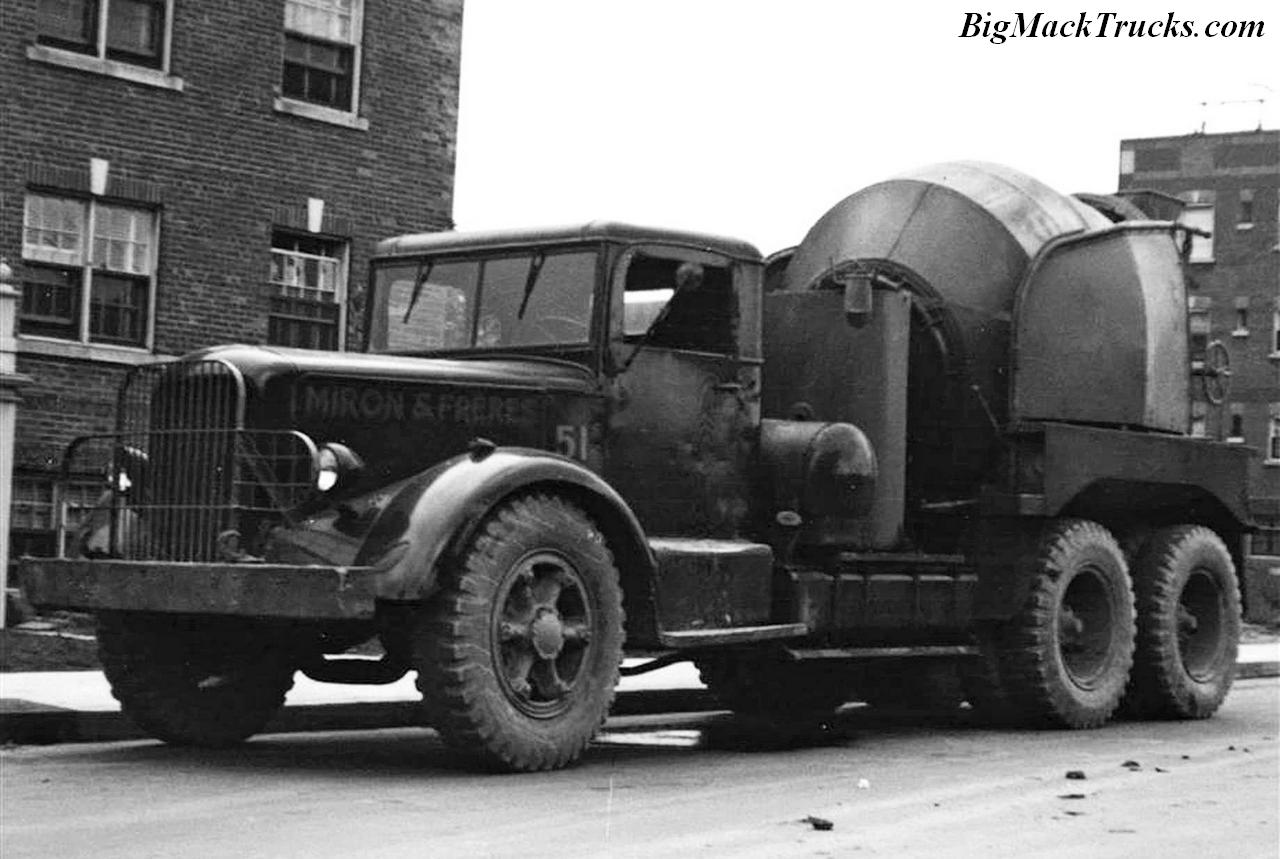

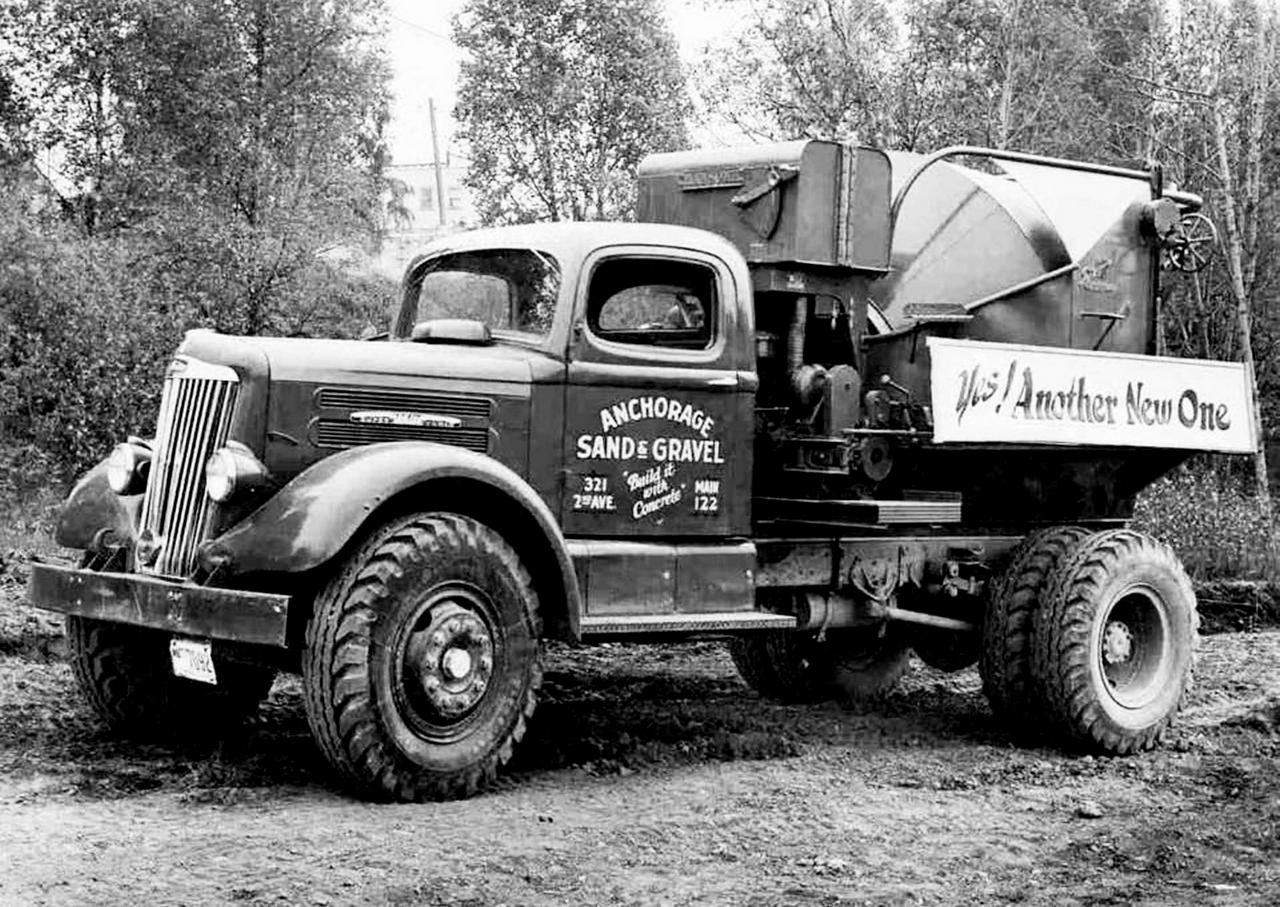

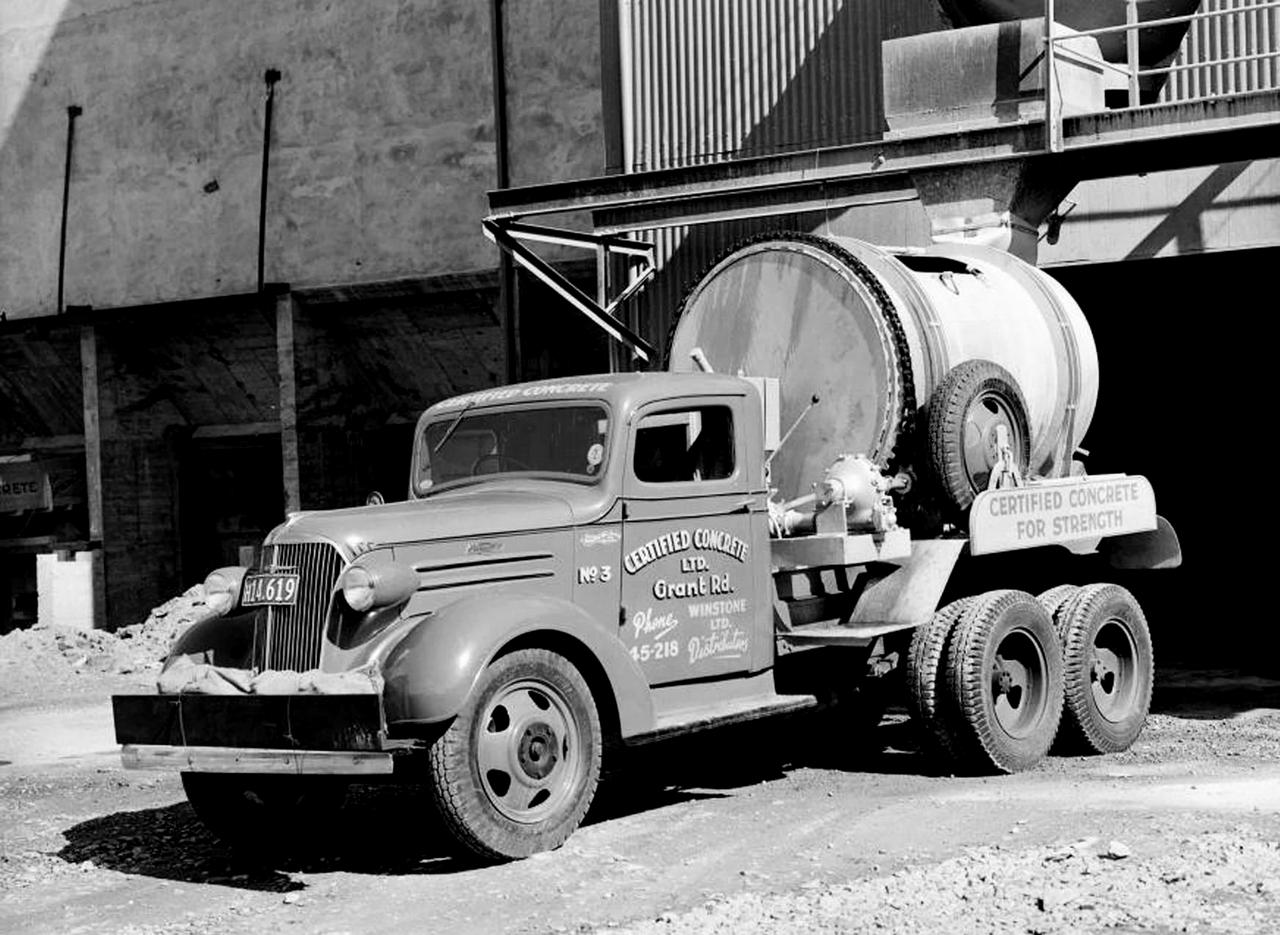

 К 1937 году в США четко определилась тенденция к унификации в одной машине обоих видов ее назначения: для перевозки и для приготовления бетонной смеси. Эти обстоятельства побудили трест "Союзстроймеханизация" поставить производство унифицированных машин более совершенной конструкции.

В 1938 году, после двухгодичной подготовительной работы, на Киевском заводе "Красный экскаватор" Главстроймаша начался серийный выпуск унифицированных автобетономешалок-развозок (далее - автобетоносмесителей) модели СССМ-738/С-49 на шасси автомобиля ЯГ-6. Первый советский серийный автобетоносмеситель имел смесительный барабан полезной емкостью 1,5 м3, бак для воды на 240 + 40 л (соответственно, для приготовления бетонной смеси и промывки барабана), привод барабана осуществлялся от коробки отбора мощности базового автомобиля. Заметим, что из двух первых экземпляров автобетоносмесители, изготовленных на "Красном экскаваторе", один был на шасси ЯГ-6, другой - на ЗиС-6.
Органы управления реверсивной муфтой, муфтой переключения редукции трансмиссии и включением фрикциона были вынесены на отдельный пост управления у разгрузочного отверстия барабана. Включение коробки отбора мощности, а также включение фрикциона могли осуществляться непосредственно из кабины на ходу, так же как и управление краном водяного бака.
 При всех своих достоинствах, в первую очередь это доставка однородной бетонной смеси на объект, новинка оказалась не без недостатков. Главным изъяном являлось отсутствие индивидуального приводного двигателя для смесительного барабана. Мощности 73-сильного мотора ЗиС-5, установленного на базовом автомобиле ЯГ-6, не хватало для обеспечения должного режима вращения барабана, при подключении которого автомобиль терял скорость и динамику разгона. Да и перемешивание происходило неравномерно, скорость вращения барабана напрямую зависела от степени открытия дроссельной заслонки карбюратора. А блокировка двух сцеплений одной педалью требовала от водителя недюжинной силы. И это далеко не полный перечень минусов, количество которых явно перевешивало имеющиеся плюсы. По сравнению с американским аналогом фирмы "Рэнсом", который принимал участие в сравнительных испытаниях, наш автобетоносмеситель показал худшее качество перемешивания за большее время. Также он оказался более тяжелым, хотя первоначальный вес надстройки и удалось снизить с 2450 до 1840 кг. Оборудование на зарубежных машинах такой же емкости весило на 300-500 кг меньше. При сравнении производительности и экономичности отечественных самосвалов и автобетоносмесителей, последние по этим параметрам проигрывали
 Кроме автобетоносмесителя СССМ-738, выпускавшегося заводом "Красный экскаватор", в тот период существовала еще одна модель, изготавливавшаяся в Ленинграде совместными усилиями Ленинградского института механизации строительства и 16-го Стройтреста. Автобетоносмеситель АБ-38 базировался на шасси трехосного грузовика ЗиС-6. Несмотря на то, что ЗиС-6 обладал меньшей грузоподъемностью, чем ЯГ-6, на нем устанавливался смесительный барабан большего объема (полный - 4 м3, полезный - 2,2 м3). По отзывам эксплуатационников, конструкция АБ-38 оказалась лучше, чем СССМ-738. Основной недостаток этой машины - пониженная скорость передвижения, что обусловлено перегрузкой шасси.
 Следующий этап развития конструкций отечественных автобетоносмесителей пришелся на послевоенный период.


ЗиС-150 бортовой

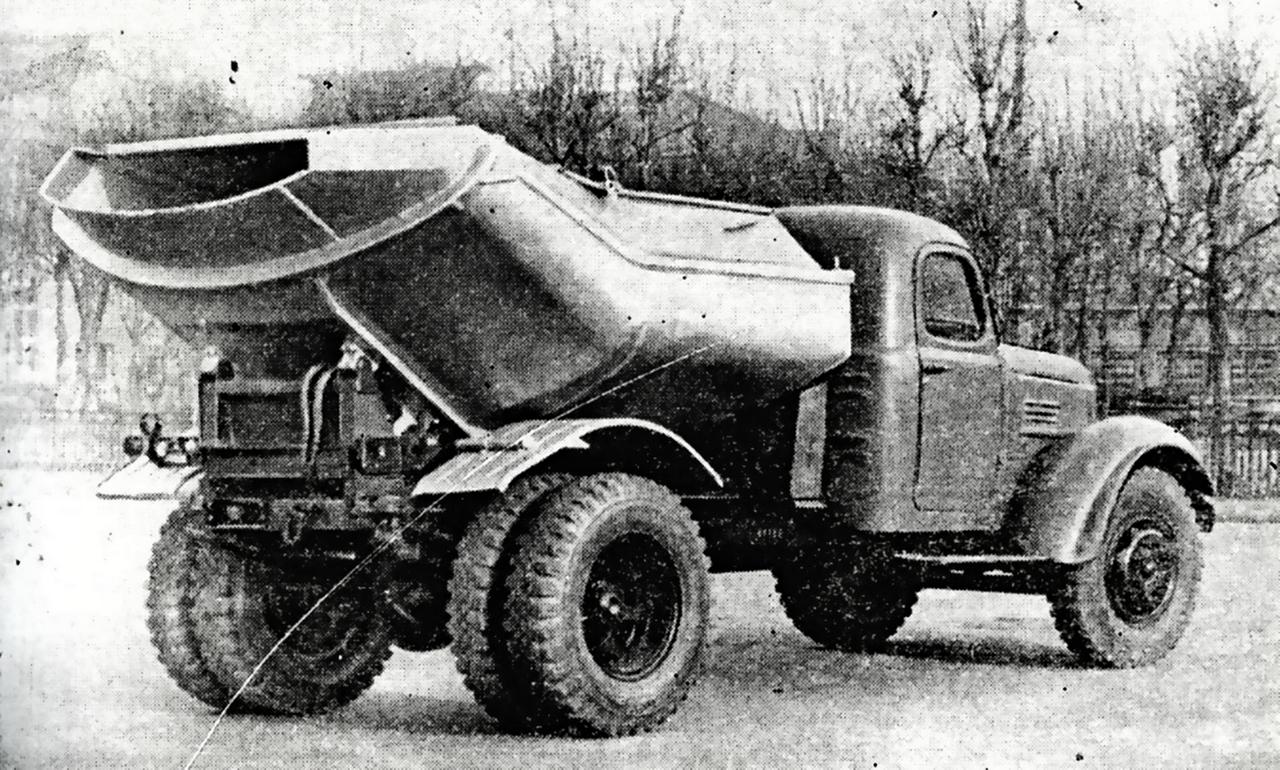

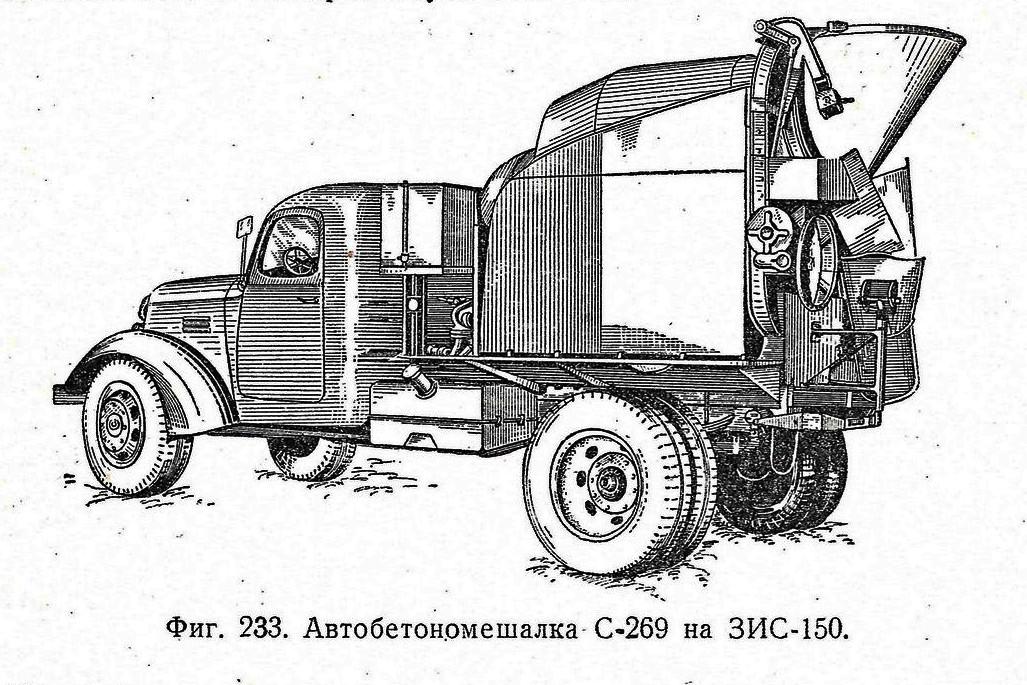

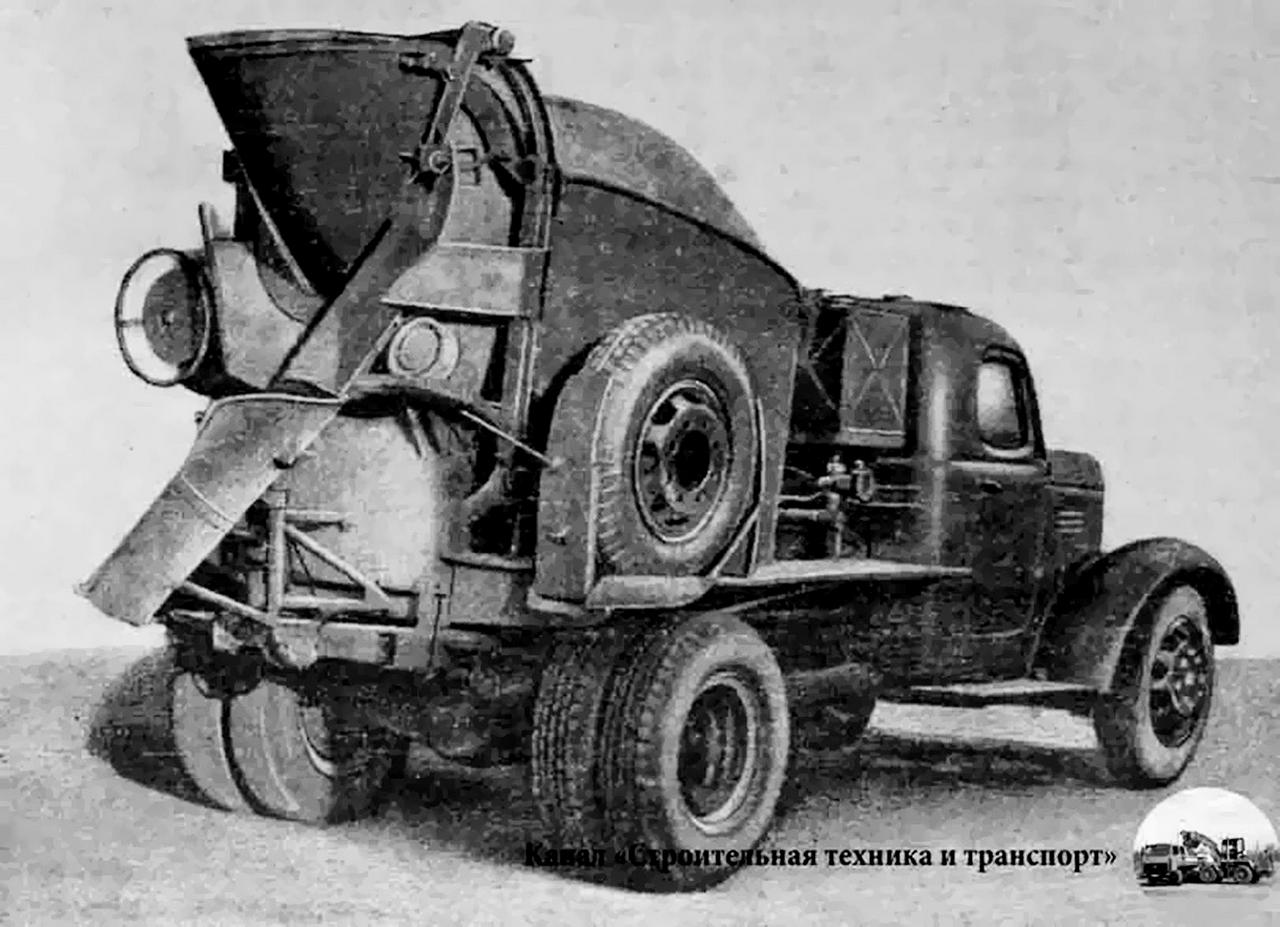

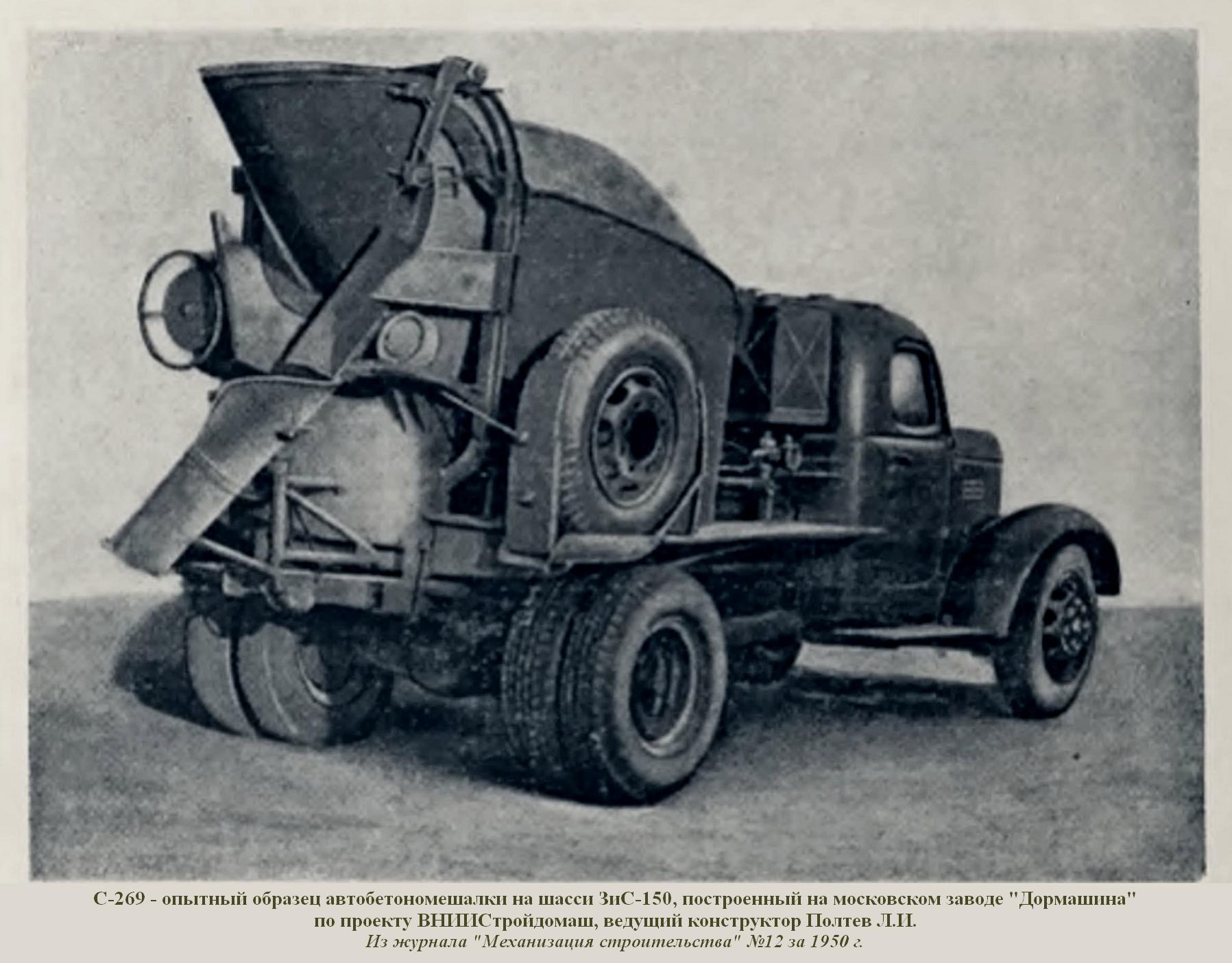

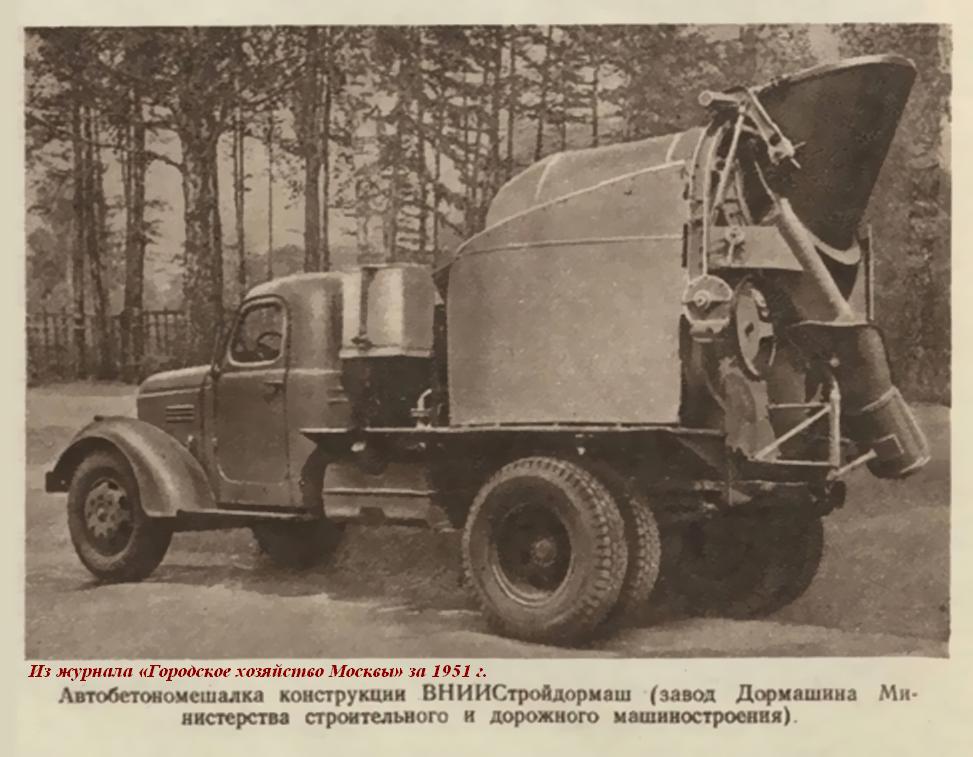

В конце 40-х годов ВНИИстройдормаш разработал проект автобетоносмесителя С-269 на шасси грузовика ЗиС-150. Опытный образец машины изготовил московский завод "Дормашина". В отличие от довоенных конструкций, новинка имела ряд принципиальных отличий: смесительный барабан был не цилиндрическим, а грушевидной формы, и устанавливался не горизонтально, а под углом 17° к горизонту. Его полезная емкость была чуть выше, чем у предшественника СССМ-738, - 1,6 м3 водяной бак также увеличенной вместимости: 270 + 80 л. Неизменным остался тип привода барабана, как и прежде, он осуществлялся от коробки отбора мощности базового автомобиля, что являлось существенным недостатком. По сравнению с СССМ-738, автобетоносмеситель С-269 прибавил в весе почти на полтонны, его надстройка весила 2308 кг. Правда, после доработки машина стала более легкой, масса модернизированного варианта С-306 равнялась 2185 кг.
 Тем же предприятием был выпущен более тяжелый автобетоносмеситель С-224 на шасси ЯАЗ-200. Конструкция барабана, загрузочных и разгрузочных устройств, а также водяных коммуникаций была аналогична машине С-269. Полезная емкость смесительного барабана по выходу готовой смеси при загрузке сухими материалами составляла 2 м3, а по загрузке готовой бетонной смесью - 2,4 м3. Несколько большее значение имел угол наклона барабана к горизонту - 20 °. Принципиальным отличием от С-269 был индивидуальный привод барабана от двигателя ГАЗ-МК мощностью 30 л.с. Неудобство состояло в том, что мотор базового автомобиля был дизельным, а приводного - бензиновым.
 К сожалению, история не донесла до нас сведений о том, насколько велик был выпуск автобетоносмесителей на базе автомобилей ЗиС-150 и ЯАЗ-200, и вообще изготовлялись ли они серийно. Лишь в конце 60-х годов отечественная промышленность освоила серийное производство автобетоносмесителей.

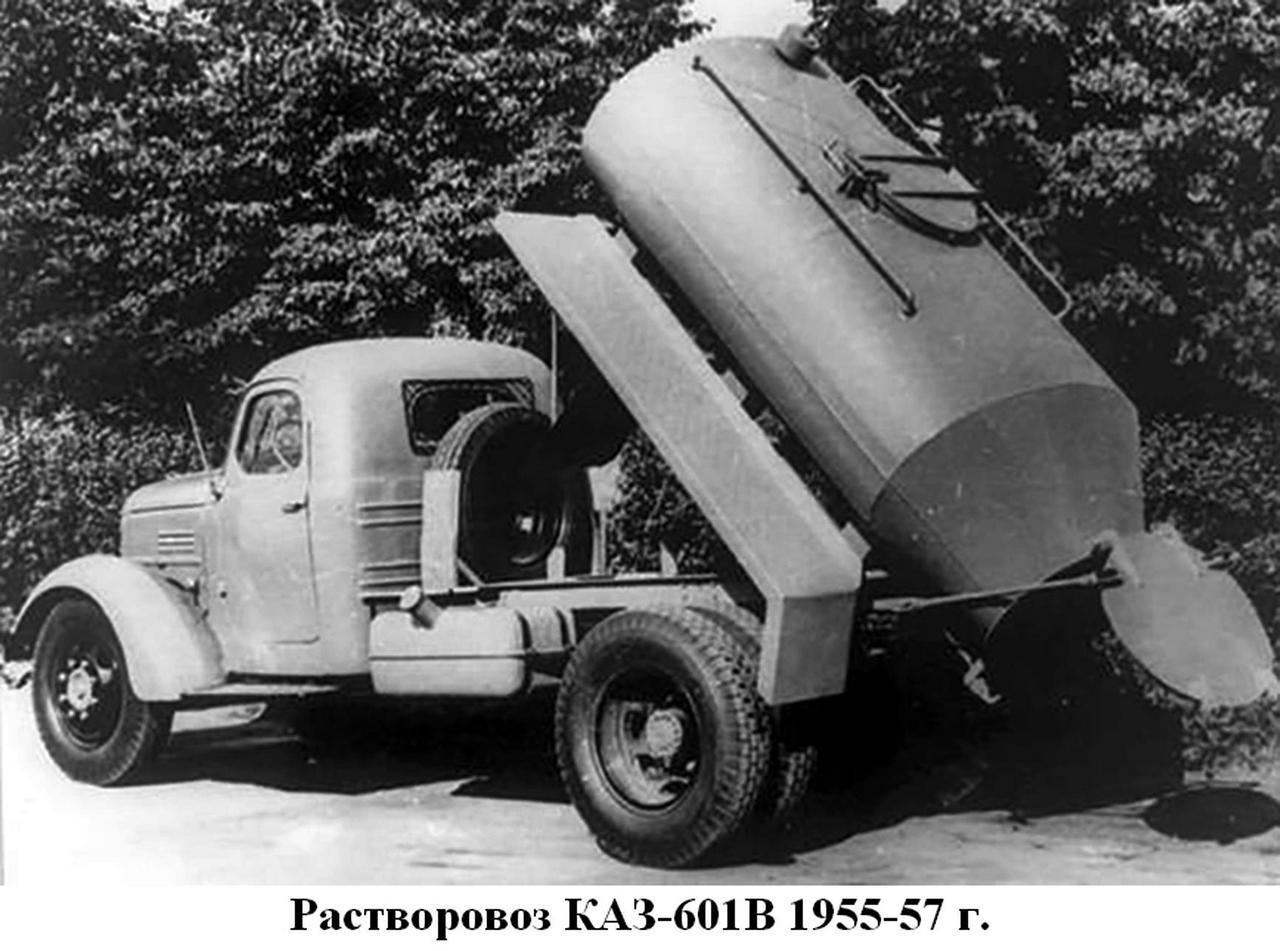

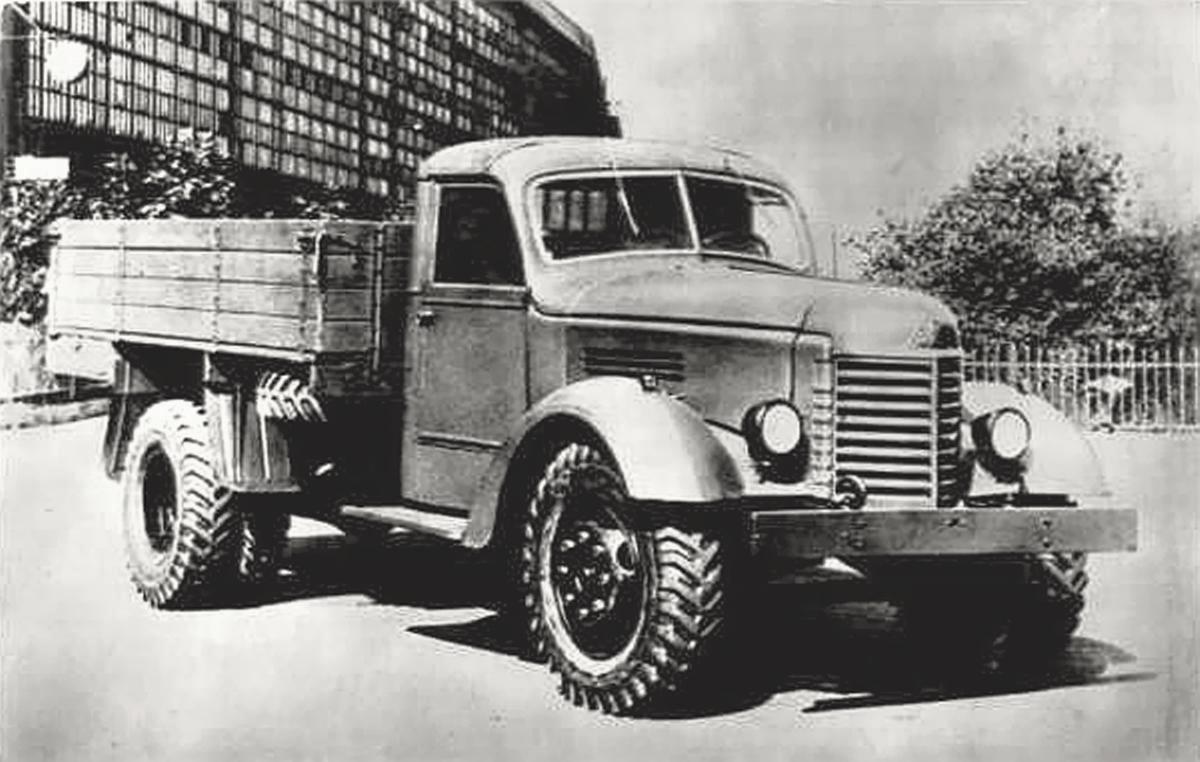

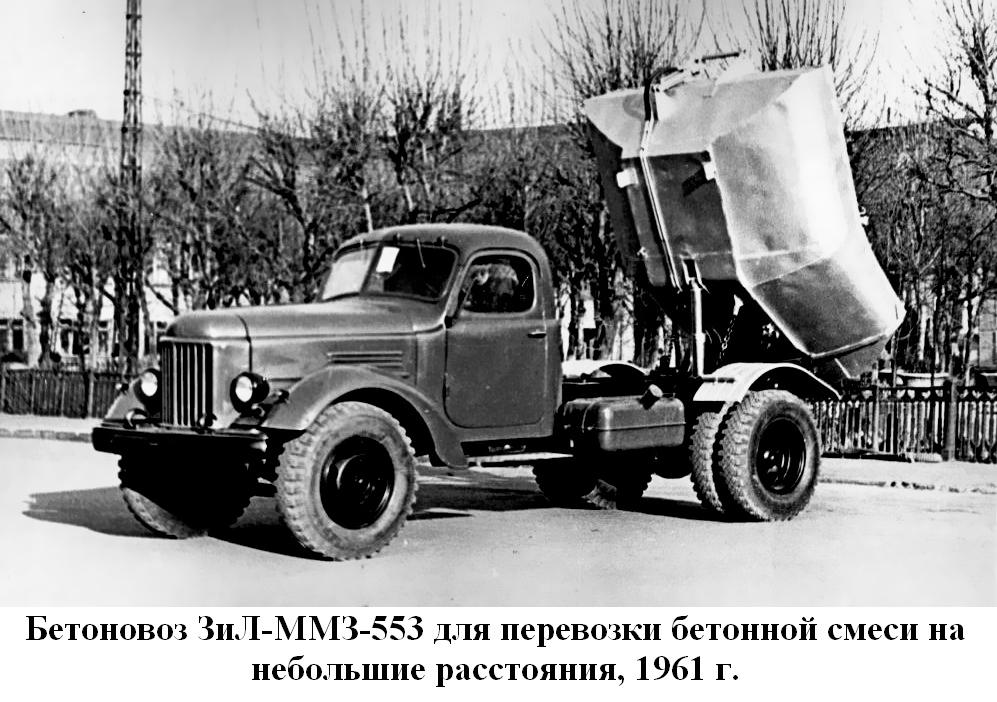

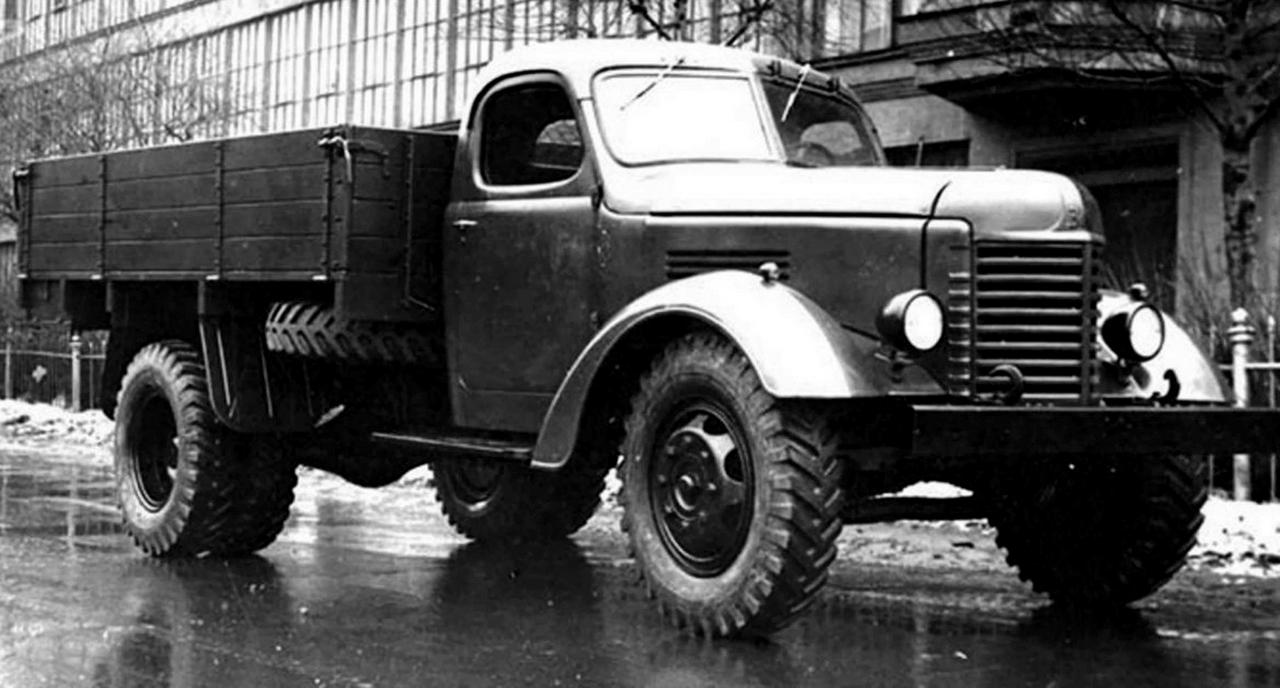

ЗиС-150 – первый послевоенный грузовик московского автозавода. Великая отечественная война помешала доведению до серийного производства семейства ЗиС-15, проектируемому на смену ЗиС-5. В 1943 году начали проектировать ЗиС-150.
    Первый опытный ЗиС-150, построили в начале 1944 года. International KP11 послужил основой для советского грузовика, оригинальными были только капот и облицовка радиатора. Второй опытный образец построили в начале 1945 года. На нем уже устанавливали оригинальные кабины. В 1947 году был готов третий опытный образец ЗиС-150. Завод ограничился тремя прототипами, которые не прошли полного цикла испытаний.
    30 октября 1947 года первая партия ЗиС-150.
    27 января 1948 года началась сборка конвейерной линии.
до 26 апреля 1948 года на заводе параллельно собирались ЗиС-150 и его предшественник ЗиС-50.

Двигатель ЗиС-150

Двигатель – ЗиС-120, 6-цилиндровый, карбюраторный, четырёхтактный, рядный, нижнеклапанный, проектной мощностью 90 л.с. при 2400 об/мин (с ограничителем), максимальным крутящим моментом 30,5 кГм при 1100-1200 об/мин, степенью сжатия 6,0 и рабочим объёмом 5555 куб.см (в реальных условиях эксплуатации достигал мощности порядка 80 л.с.).

Система питания ЗиС-150

Система питания – принудительная, с подачей бензина топливным насосом Б-6 диафрагменного типа. Магистральный фильтр-отстойник – щелевого типа, с фильтрующим элементом из набора тонких латунных пластин (на отдельных автомобилях монтировался фильтр сетчатого типа с фильтрующим элементом из мелкой латунной сетки).

 В 1950 году ЗиС-150 подвергся модернизации. Место карбюратора МКЗ-14 восходящего потока заняли новый весьма оригинальной конструкции К-80 (МКЗ-16А) с падающим потоком смеси и новый впускной коллектор. В результате возросла на 5 л.с. (до 95 л.с.) мощность и улучшилась на 4-6% экономичность. Одновременно завод отказался от дерево-металлической кабины и перешел на цельнометаллическую. Левая половинка ветрового остекления кабины стала подъёмной, она закреплялась в любом положении при помощи кулисного механизма. Окно на задней стенке кабины получило более изящную предохранительную решетку.
 26 июня 1956 года Московский автомобильный завод имени И.В. Сталина был переименован в Московский автомобильный завод имени И.А. Лихачева. Соответственно сменилось и обозначение выпускаемой продукции – с августа того же года ЗиС-150 стал именоваться ЗИЛ-150. Соответствующая надпись «ЗлЛ» появилась вместо прежней «ЗиС». Выпуск ЗИЛ-150 прекращён 7 октября 1957 года и начат выпуск модернизированного ЗиЛ-164. Всего было выпущено 771883 грузовика ЗиС-150.

МОДИФИКАЦИИ

    ЗиС-150П — опытный двухосный полноприводный (4х4) автомобиль (1947 г);

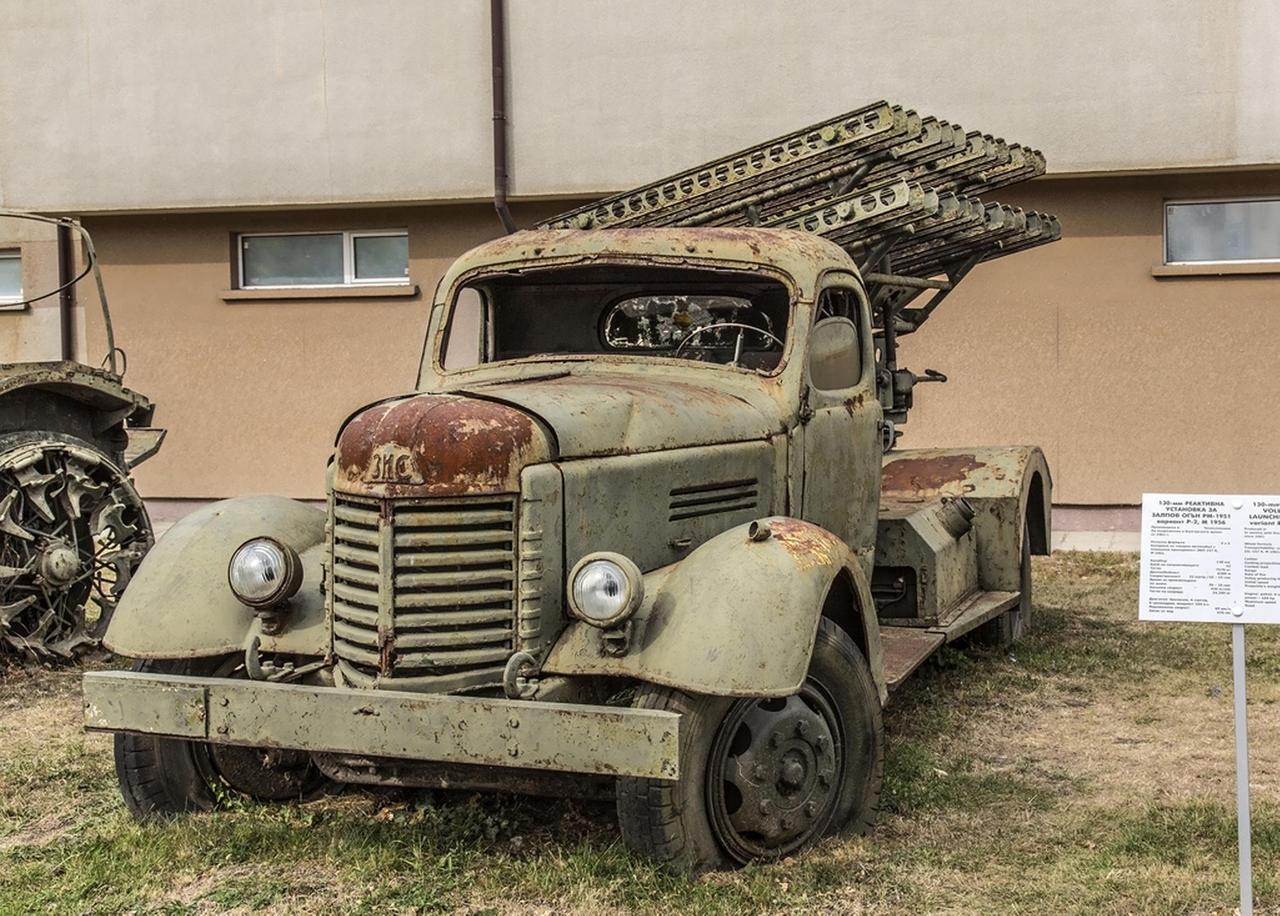

    ЗиС-151 — трёхосный полноприводный (6х6) автомобиль (1948—1957 г);
    ЗиС-156 — газобалонный (на сжатом газе) 3,5-тонный грузовик (1949—1957 г);
    ЗиС-156А — газобалонный (на сжиженом газе) 4-тонный грузовик (1953—1957 г);
    ЗиС-253 (УльЗиС-253, НАЗ-253) — опытный дизельный 3,5-тонный грузовик для производства на УльЗиСе и Новосибирском автозаводе. Разработан независимо от ЗиСа на УльЗиСе (1947 г);
    ДАЗ-150 «Украинец» — опытный 4-тонный грузовик для производства на Днепропетровском автозаводе. Разработан независимо от ЗиСа на ДАЗе (1947—1950);
    ЗиС-ЛТА — полугусеничный лесовозный автомобиль повышенной проходимости, созданный в 1949 году на базе ЗиС-5 с использованием узлов и агрегатов трелёвочного трактора КТ-12. Впоследствии выпускался также на базе ЗиС-21 и ЗиС-150.
    ЗиС-ММЗ-585Е — самосвал (1949—1955 гг) с кузовом Мытищинского машиностроительного завода; в 1952—1958 гг. выпускался на Кутаисском автомобильном заводе как КАЗ-585;
    ЗиС-121 — седельный тягач (1952—1959 гг);
    ЗиС-153 — опытный полугусеничный автомобиль (1952 г).
    ЗиС-155 - автобус

ЗиС-150 технические характеристики



Начало производства

1947—1957 гг.

Завод изготовитель

ЗиЛ(Москва), ЗиЛ(Москва)

Колесная формула

4 х 2

Иные обозначения

ЗиЛ-150 с 1956 года

Число мест

3

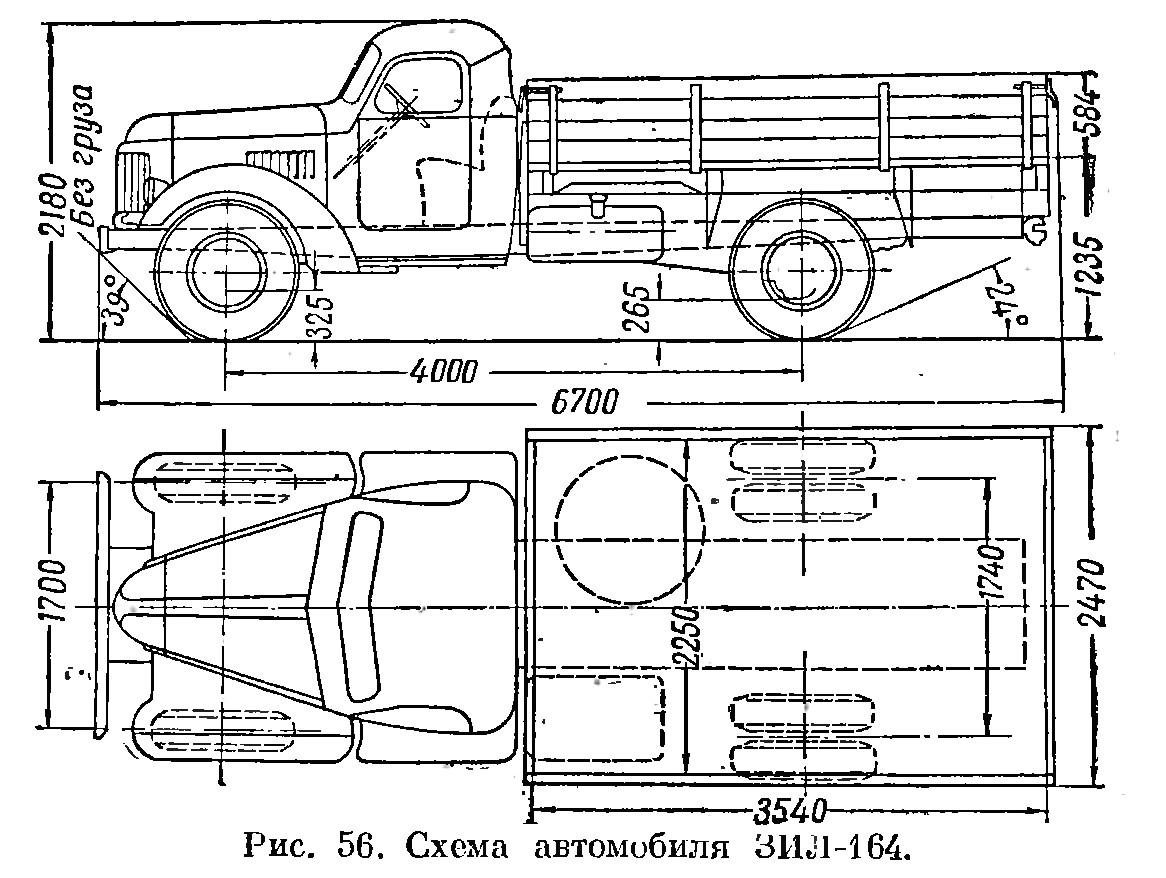

Габариты ЗиС-150

Длина Ширина Высота, мм

6720х2470х2180

Колесная база

4000 мм.

Дорожный просвет

265 мм.

Радиус поворота

11 м.

Снаряженная масса

3900 кг.

Двигатель ЗиС-150

Марка, тип

ЗиС-121 карбюраторный, 4-тактный, рядный, нижнеклапанный

Рабочий объём

5560 см3

Максимальная мощность

92 л.с. при 2600 об/мин.

Число цилиндров

6

Клапанов

12

Порядок работы цилиндров

1-5-3-6-2-4

Клапаный механизм

SV

Диаметр цилиндров

101,6 мм.

Ход поршня

114,3 мм.

Степень сжатия

6.0

Макс. крутящий момент

30,5 кГм (304 Н·м), при 1200 об/мин

Трансмиссия

Коробка передач

3-ходовая, 5-ступенчатая, 4-ая передача – прямая, 5-ая – повышающая

Передняя подвеска

зависимая, на продольных полуэллиптических рессорах с качающимися задними серьгами

Задняя подвеска

зависимая, с дополнительными рессорами (подрессорниками)

Дифферинциал

конический, с четырьмя сателлитами.

Сцепление

двухдисковое, сухое, с механическим приводом.

Рулевой механизм

глобоидальный червяк с трёхребневым роликом.

Тормозная система

ножной тормоз колодочный, барабанного типа, на все колёса с пневматическим приводом

Ручной тормоз

дискового типа с механическим приводом на трансмиссию

Охлаждение

жидкостная, закрытая, с принудительной циркуляцией

Динамика

Максимальная скорость

60 км/ч

Расход топлива

46 л./100 км.

Ёмкость топливного бака

150 л.

Грузоподъёмность ЗиС-150

4000 кг.

Электрооборудование

12 V

Колеса

дисковые с ободом размера 20х8 (6,00-20)
