АС-3 санитарный автобус на шасси ГАЗ-63Е

АС-3 санитарный автобус для доставки раненых, мед. персонала или груза общей массой 1.05 тонн на шасси ГАЗ-63Е 4х4, мест: 2 и сидячх плюс лежачих: 14 плюс 0 или 2 плюс 7 или 6 плюс 4, полный вес 5.145 тонн, максимальная скорость 65 км/час.
Двигатель: ГАЗ-51 70 лс
101 ЦАРЗ МО СССР г. Москва 1950-62 год.

Производитель модели: Мастер Горбатенко М. г. Краснодар, надстройка Матросов А., г. Нижний Новгород, DNK002, шасси ГАЗ-63 НАП Н261, сделано в России в 2018 году.
  Производитель комплектующих:  Матросов А. г. Нижний Новгород, Наш АвтоПром г. Москва
 Масштаб:  1:43

Описание оригинала

АС-3 санитарный автобус на шасси ГАЗ-63Е

Начало выпуска:

1950

Окончание выпуска:

1962
Производитель:  101 ЦАРЗ МО РФ г. Москва
Страна производства:  Россия и СССР
Тип производства:  Серийное
Файлы

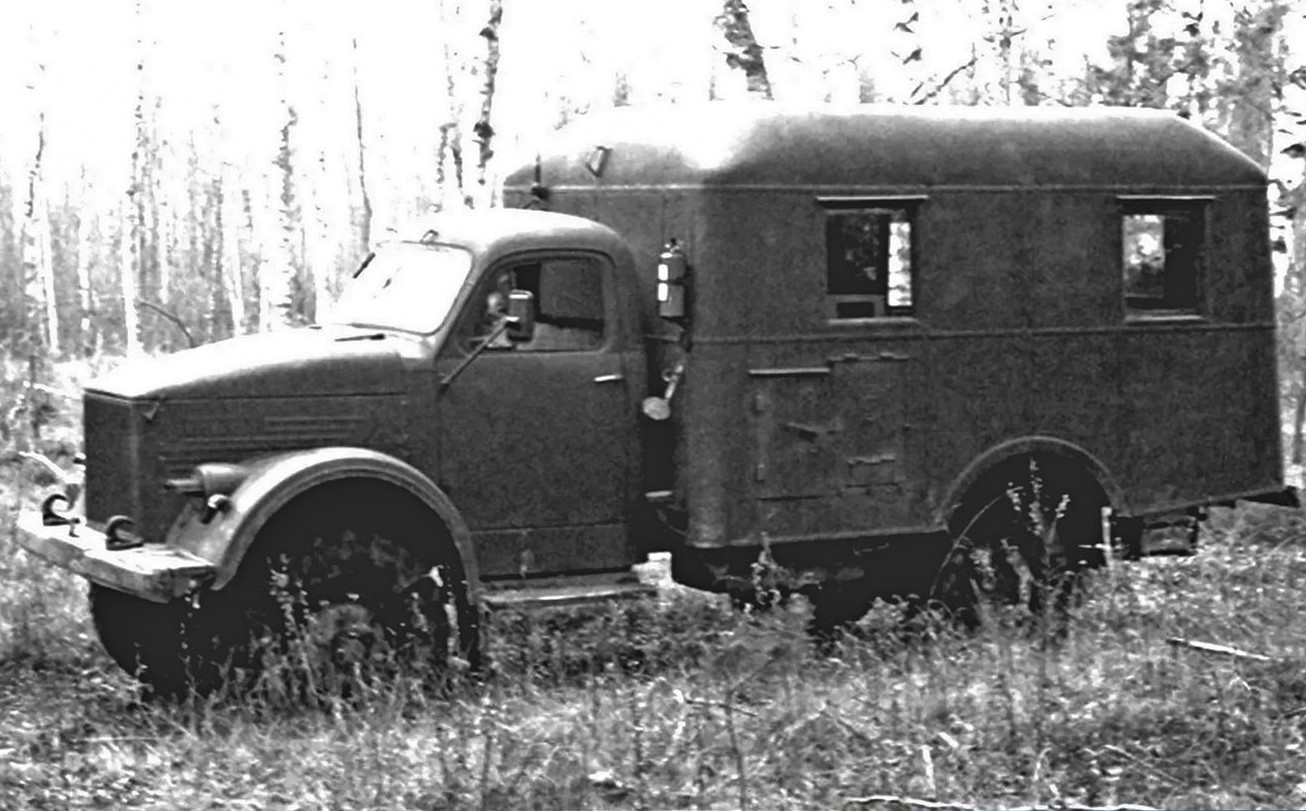

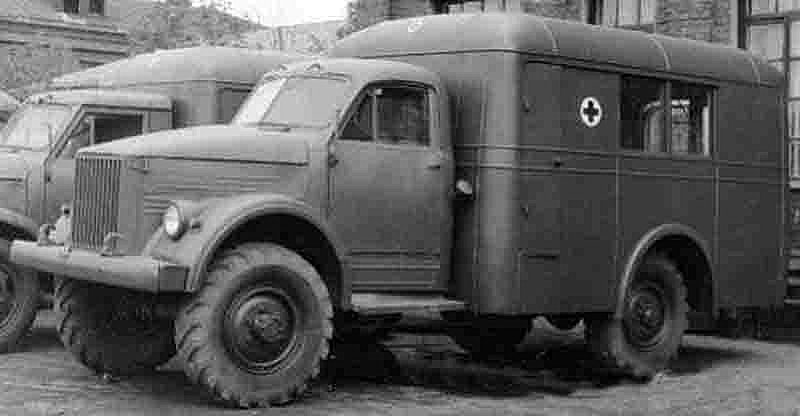

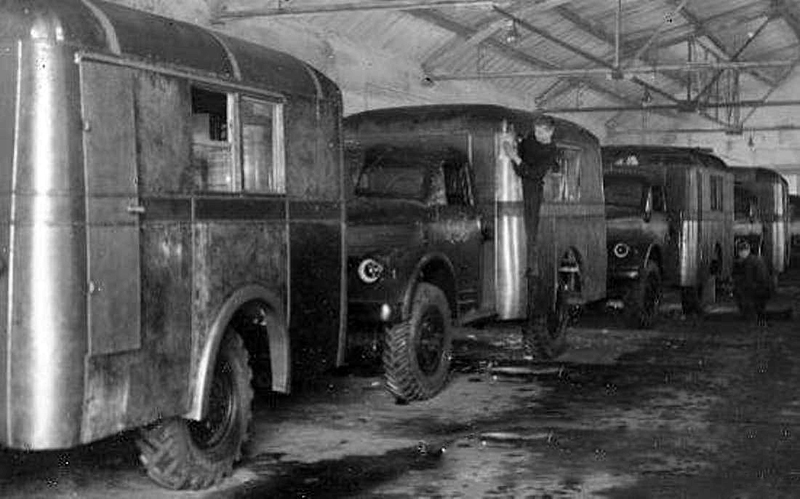

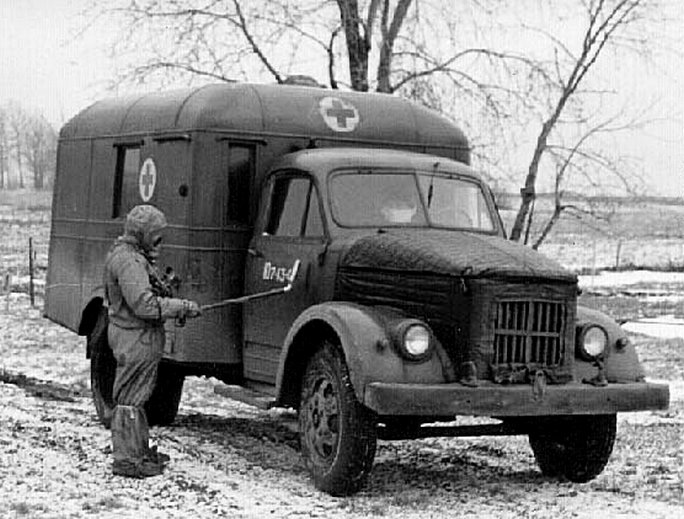

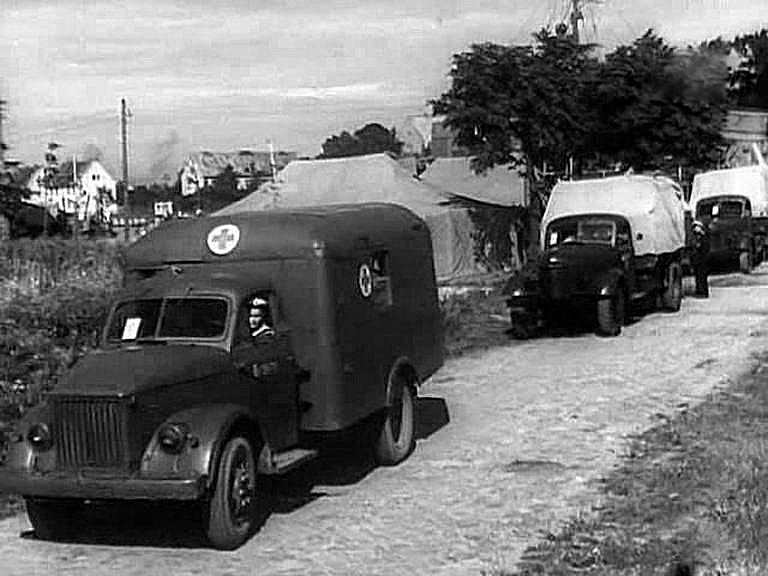

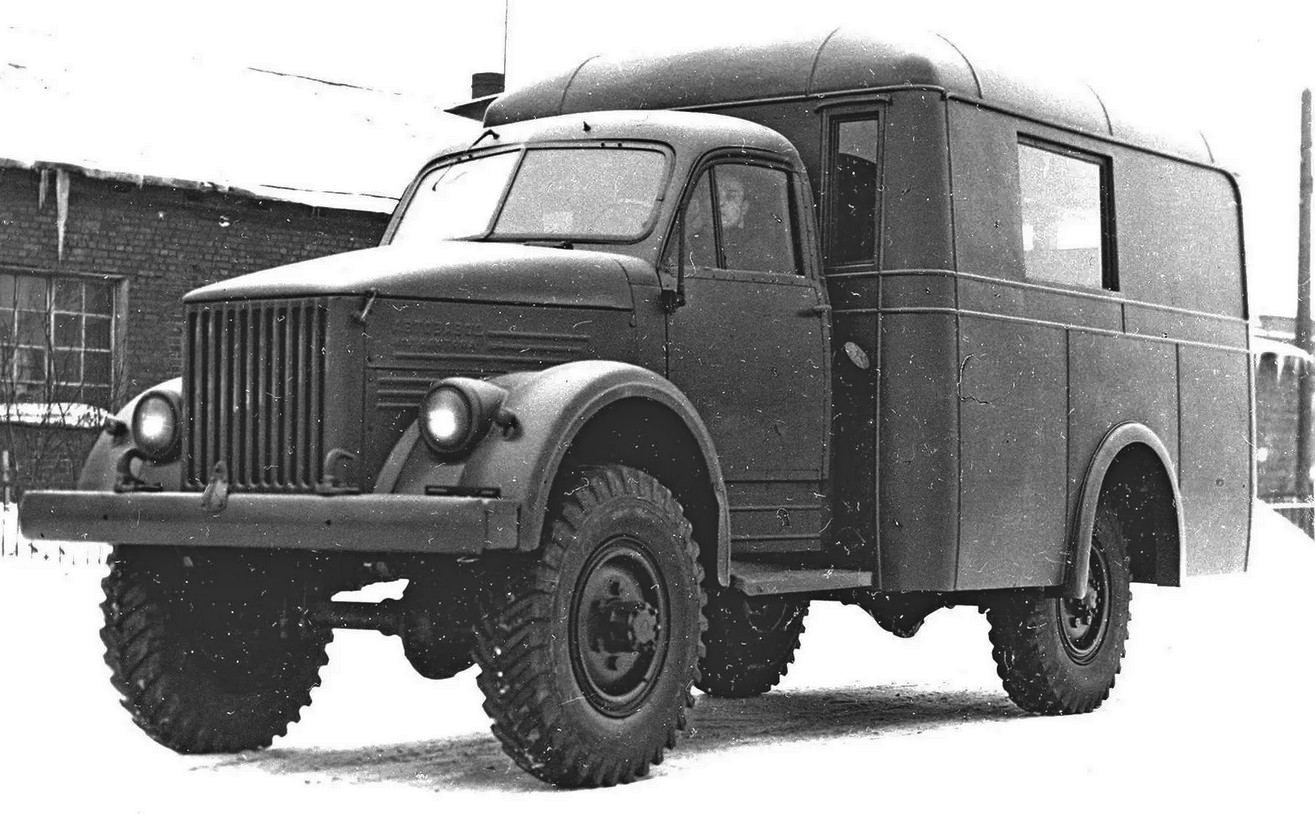

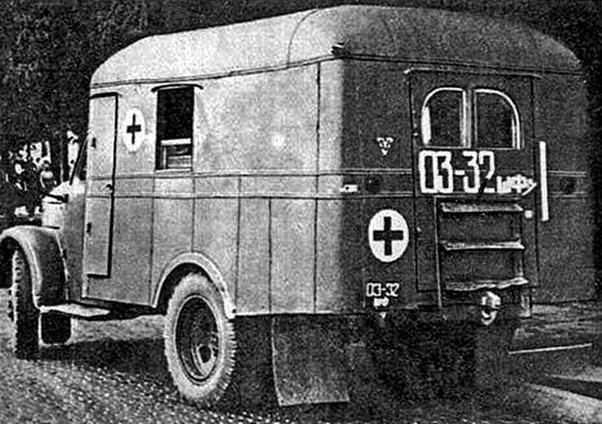

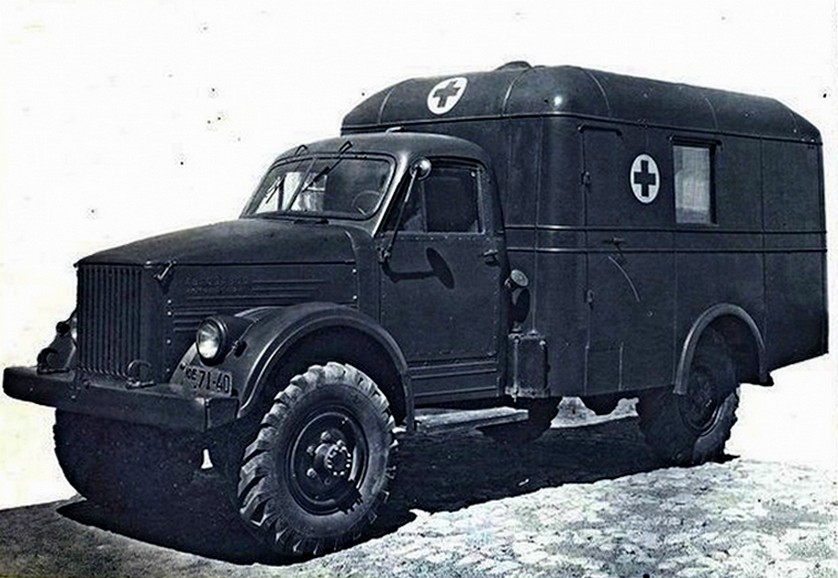

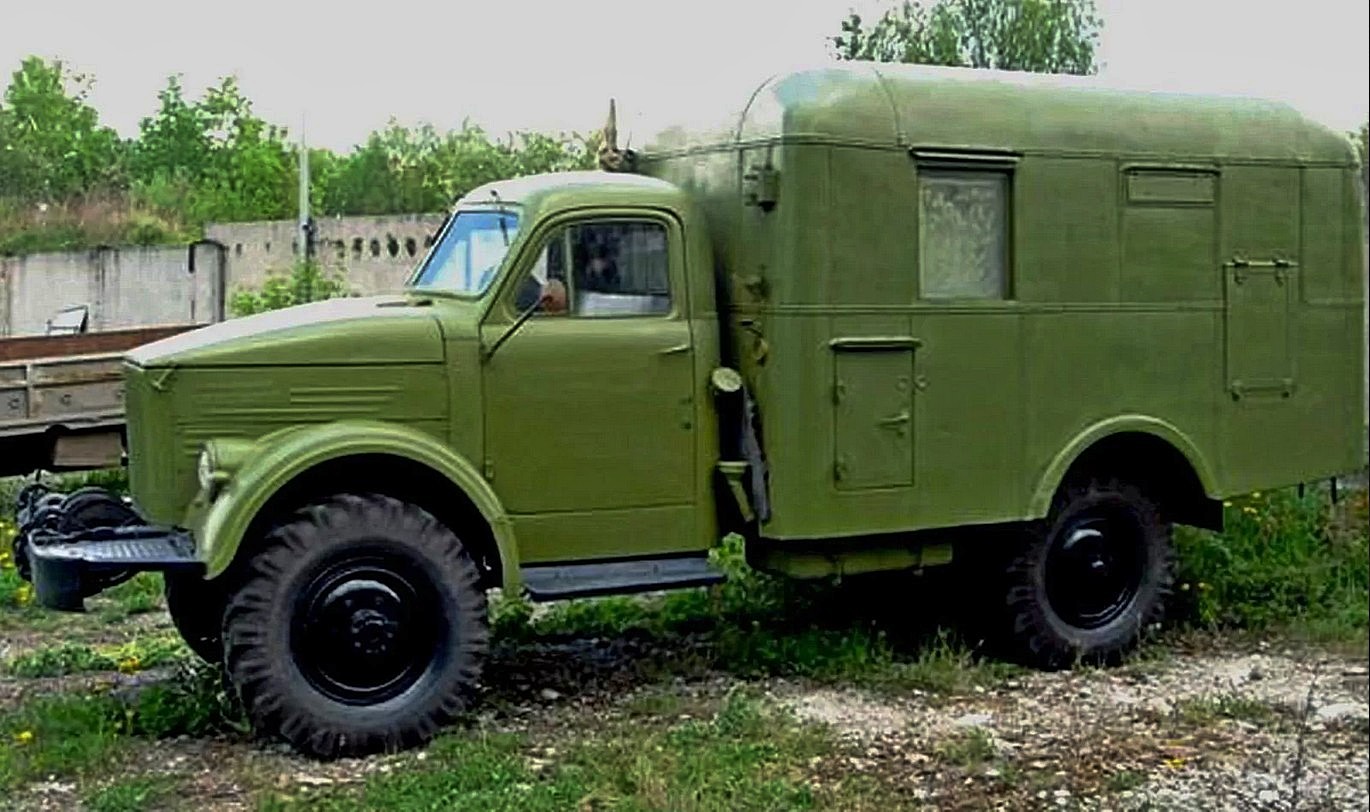

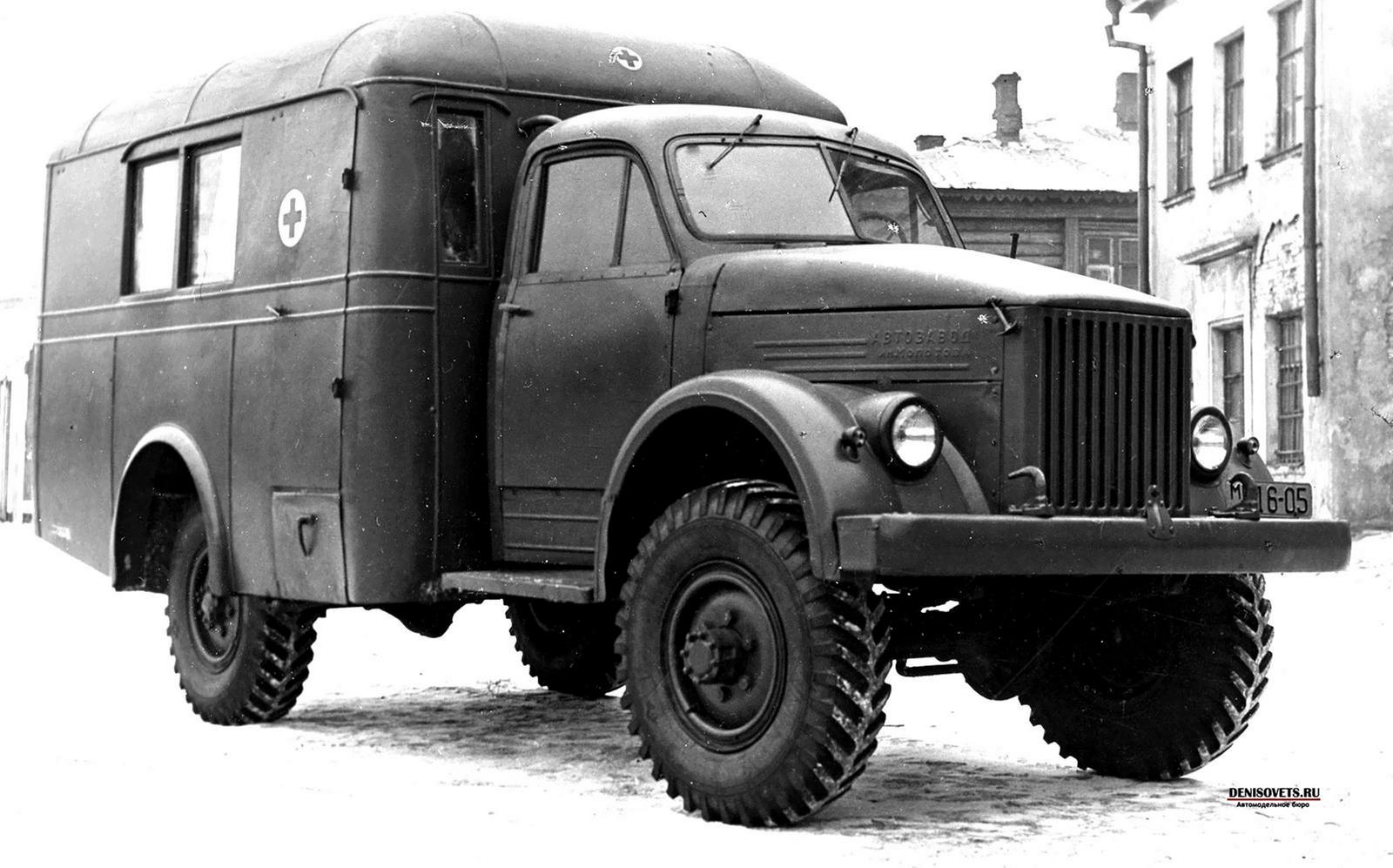

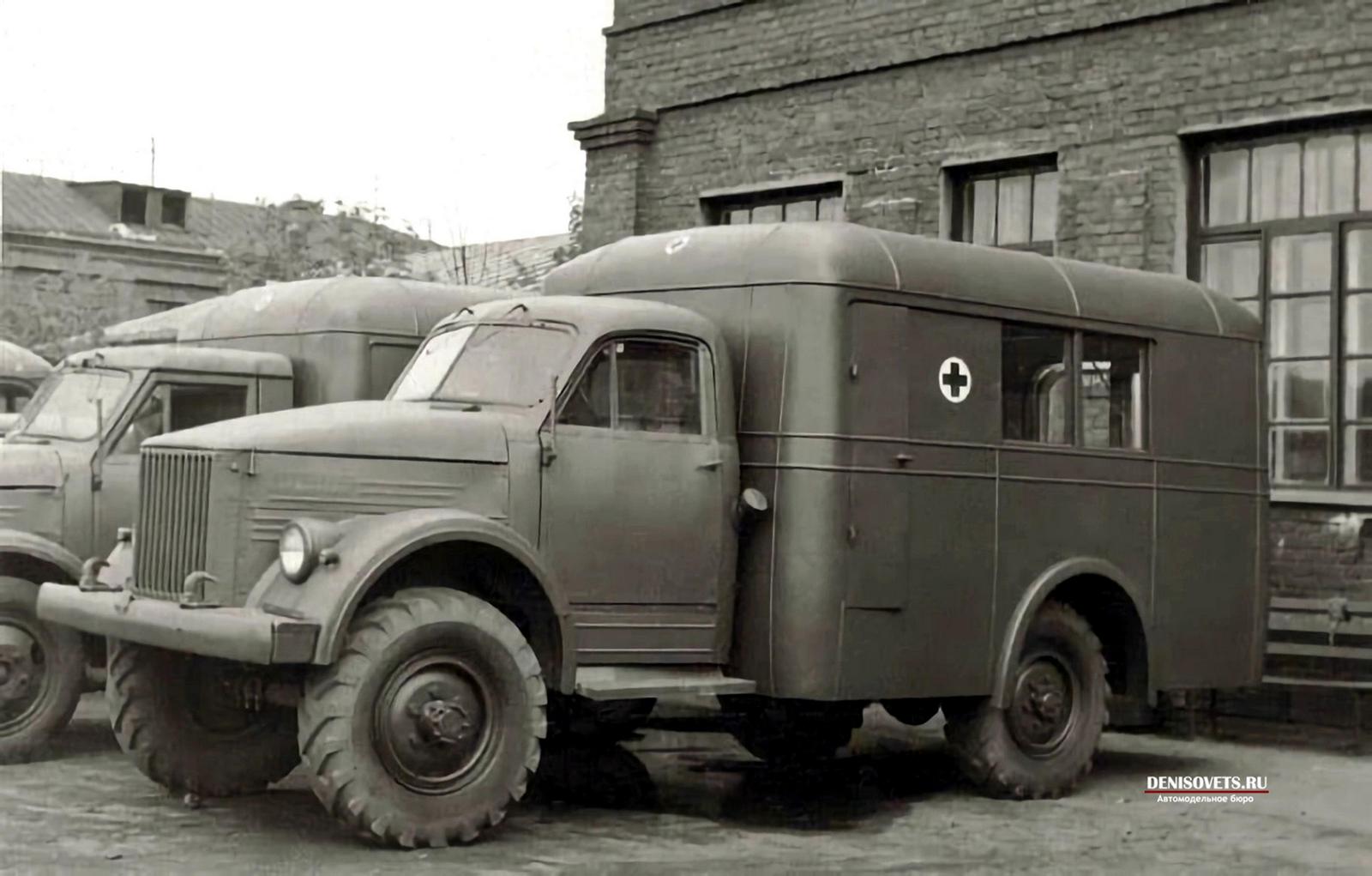

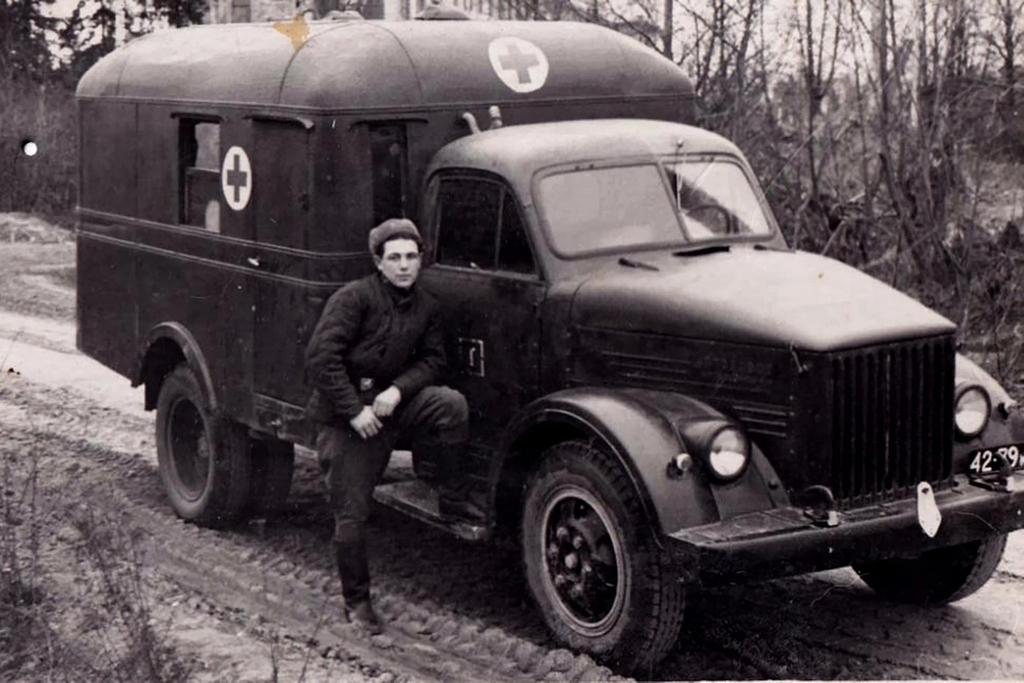

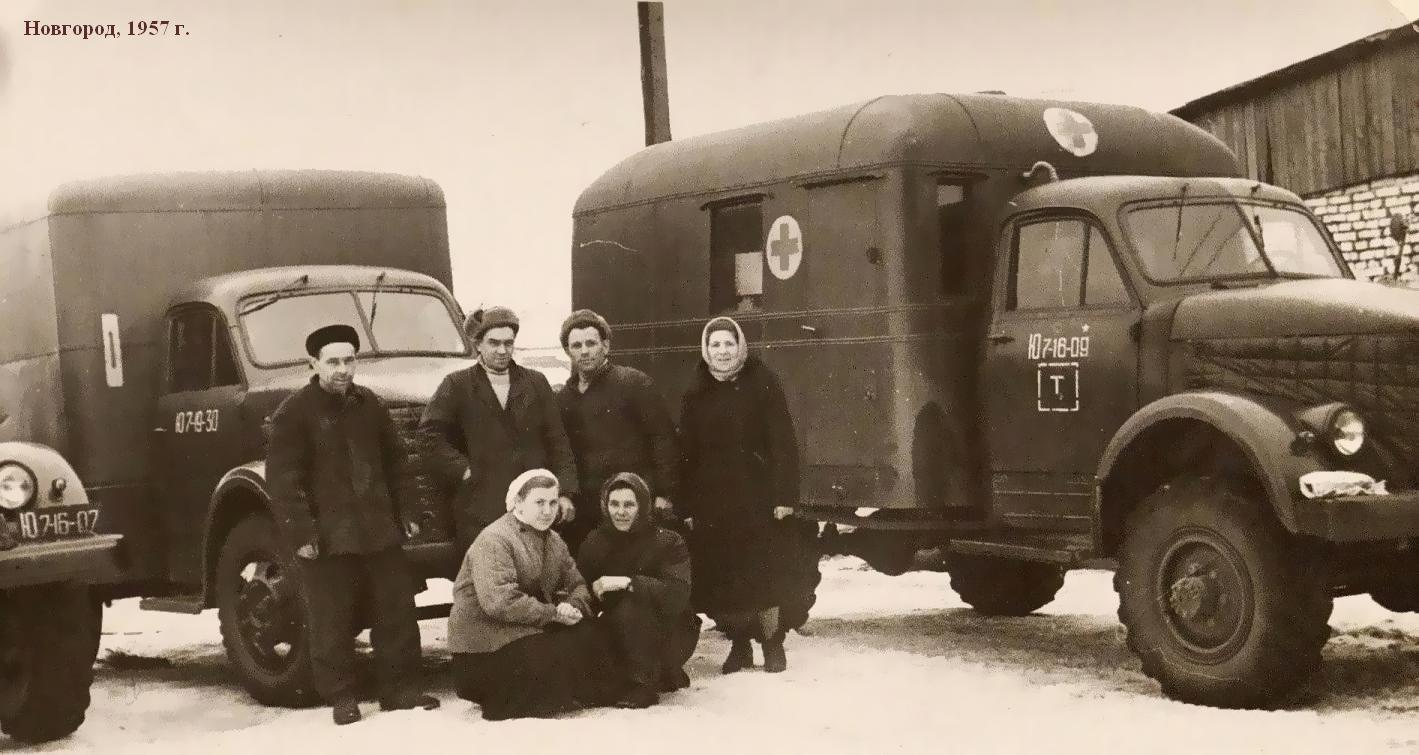

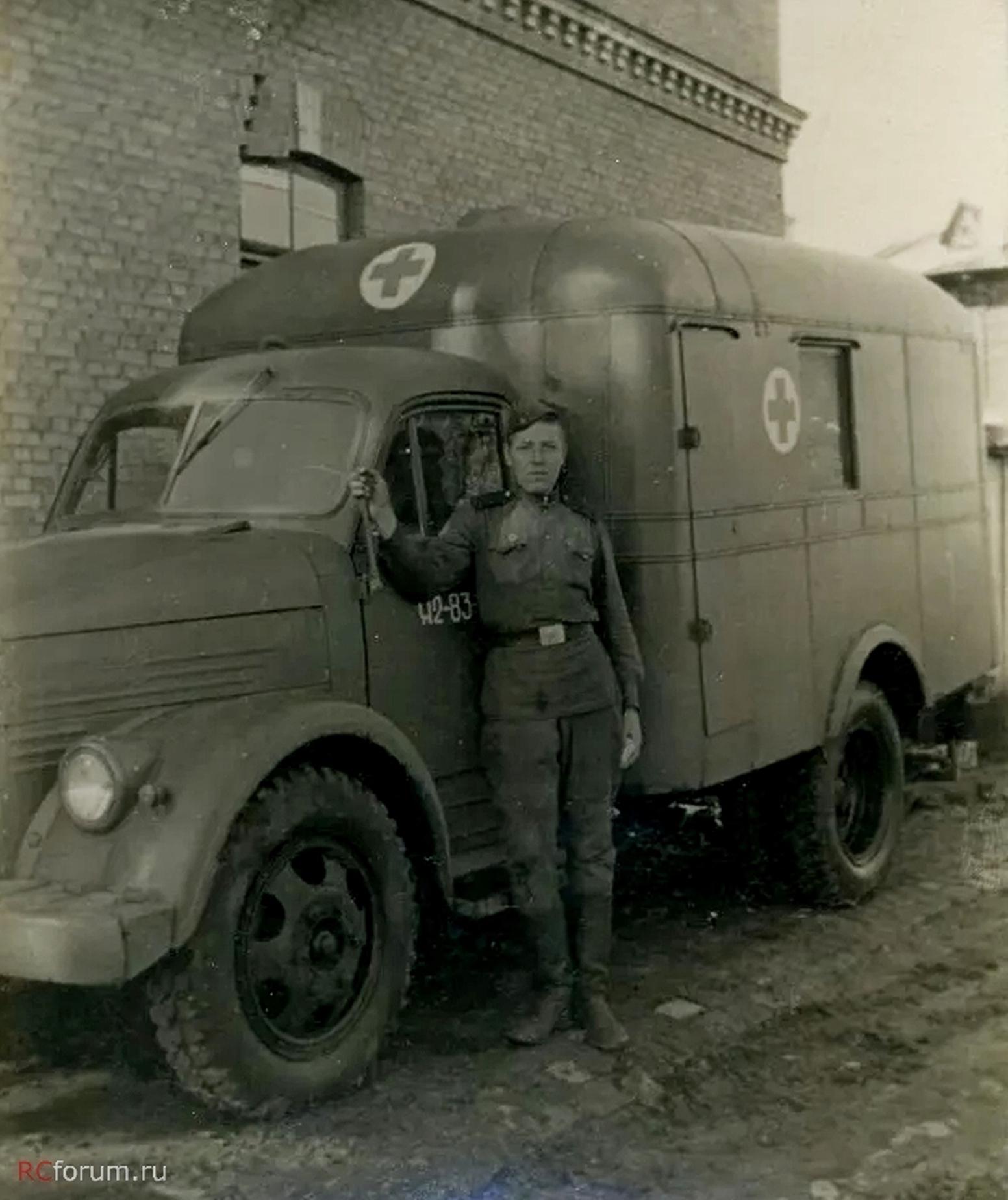

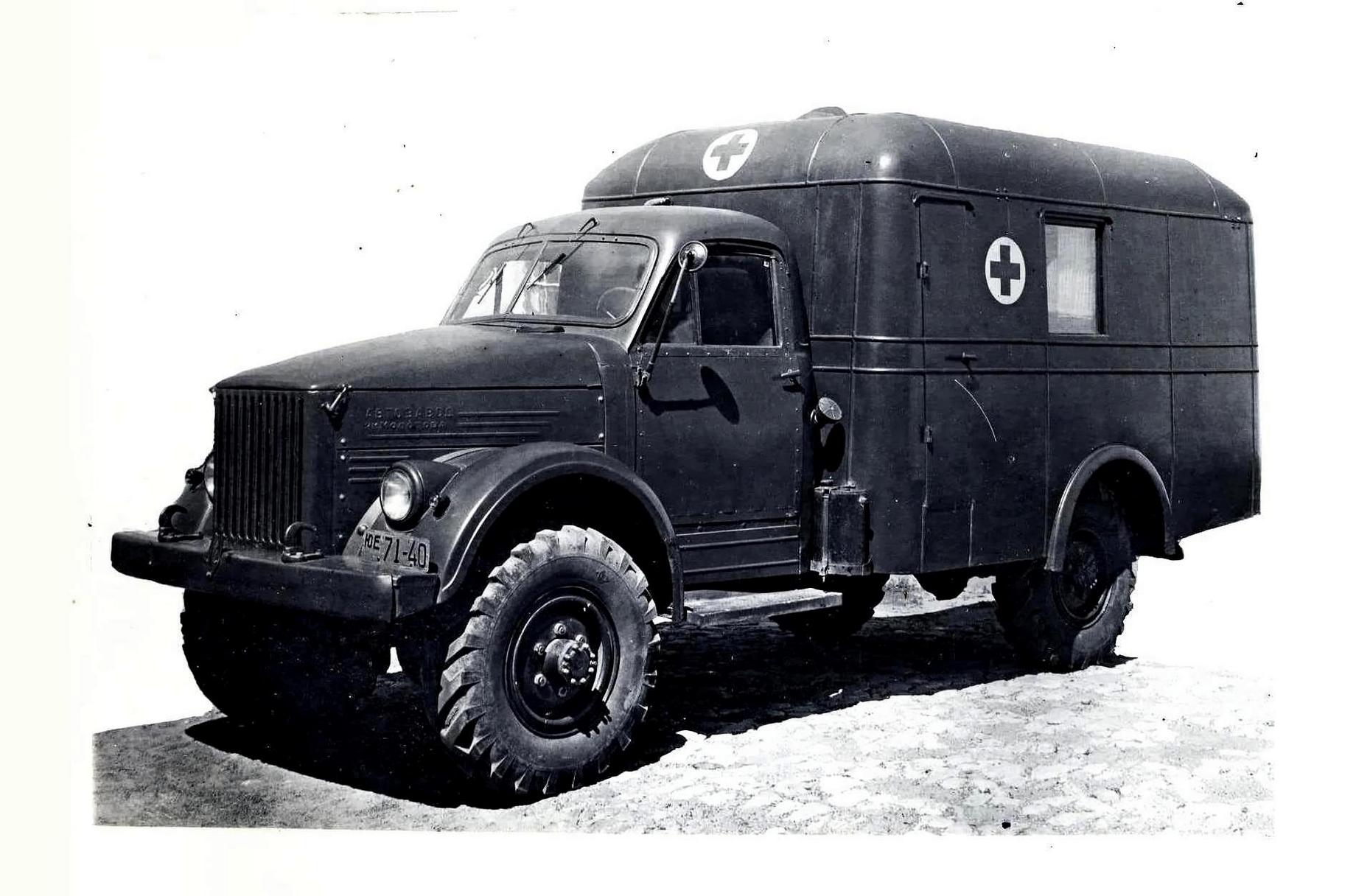

 С начала 1950-х годов важную роль в создании специальных военных кузовов для ГАЗ-51 и последующих армейских грузовиков играл московский Центральный авторемонтный завод № 101, «Центральным» ЦАРЗ он стал в 1954 году, ныне - ФГУП «101 ЦАРЗ» Автотранспортного управления Министерства обороны СССР, который до настоящего времени остается одним из головных изготовителей военных кузовов различного назначения. В 1952 году завод приступил к изготовлению достаточно вместительного многоцелевого деревометаллического кузова АВС с округлыми формами, одним или несколькими боковыми окнами, одной боковой, задней двухстворчатой дверью и полукруглыми колесными нишами. В нем монтировали самое разнообразное военное и медицинское оснащение. В программе 101-го ЦАРЗ базовой машиной с таким кузовом являлся войсковой санитарный автомобиль АС-3. Санитарный автомобиль АС-3 предназначался для перевозки раненых или медицинского имущества массой не более 1050 кг. Металлический кузов-фургон монтировался на переоборудованное шасси автомобиля повышенной проходимости ГАЗ-63 или народнохозяйственного грузового автомобиля ГАЗ-51. Рама была удлинена на 435 мм. В задней подвеске были устранены подрессорники и введены четыре гидравлических амортизатора двустороннего действия (по два с каждой стороны). Кузов оснащен приточно-вытяжной вентиляцией, отоплением от системы охлаждения двигателя. Для связи кузова с кабиной имелось переговорное устройство. Носилки в кузове расположены в три яруса, причем верхние крепятся на складывающихся к потолку опорах, что позволяет рационально использовать внутреннее пространство. Имеется багажник для медицинских шин, вещевых мешков водителя и санитара, для другого имущества. Он мог перевозить 7 лежачих больных на носилках и 2 сидячих или четырёх лежачих и 6 сидячих или 14 только сидячих больных. Параллельно завод собирал аналогичный штабной автобус АШ-2 с различными планировками салона и вместимостью, а также пассажирский войсковой вариант АП-3 с увеличенными боковыми окнами и задней дверью. Габаритные размеры таких автомобилей составляли 6330x2275x2690 мм. Снаряженная масса – 3375 кг. Кузова АВС были приспособлены также для размещения радиотехнического оснащения и перевозки заключенных, став известными в истории «воронками».

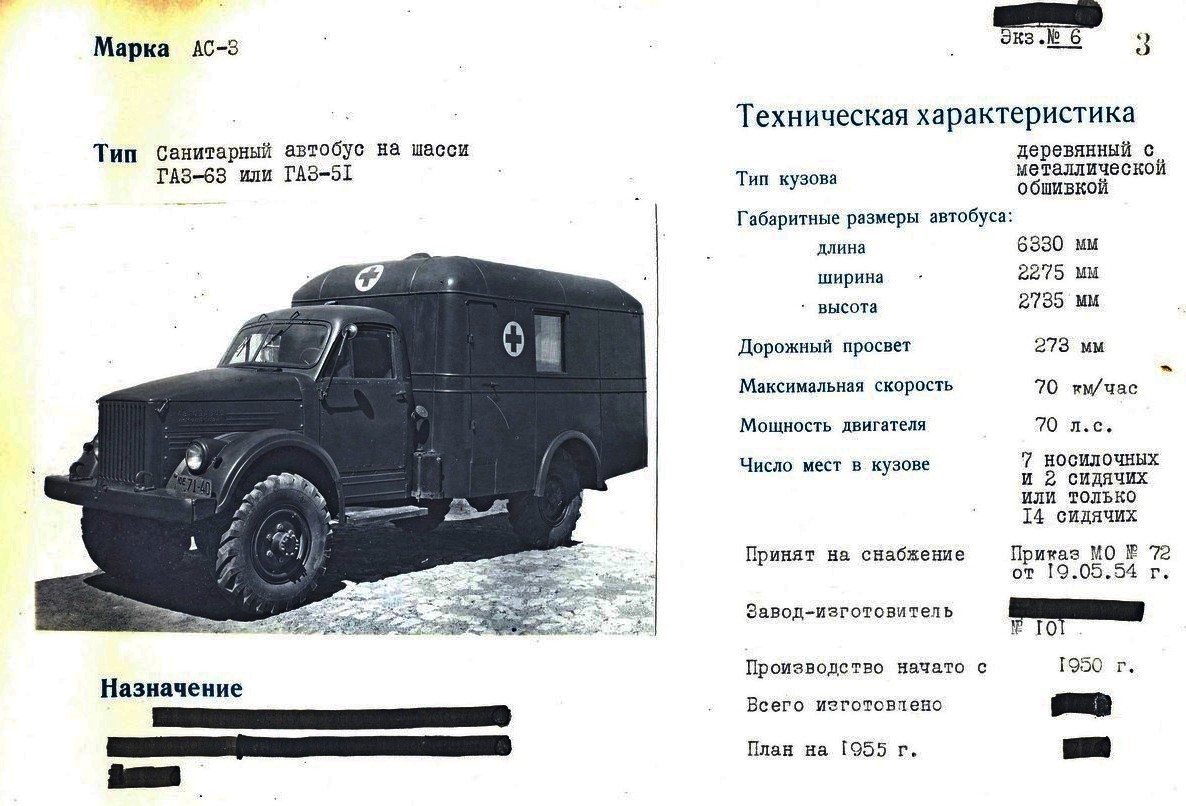

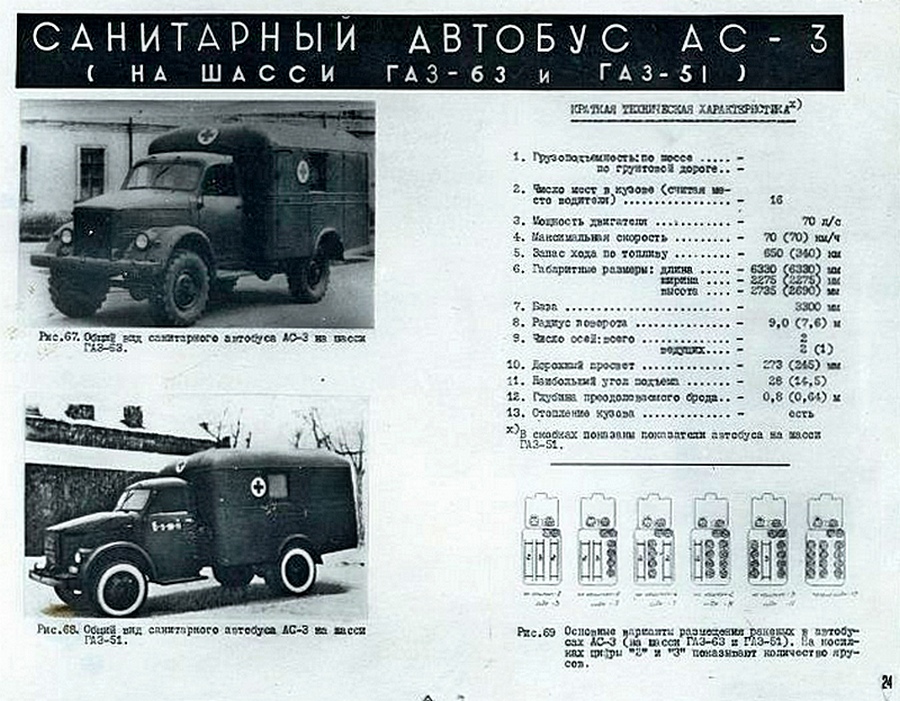

                                                                       Тактико-технические данные

Базовый автомобиль ГАЗ-63 (ГАЗ-51)

Колесная формула 4х4 (4х2)

Снаряженная масса, кг 3945 (3375)

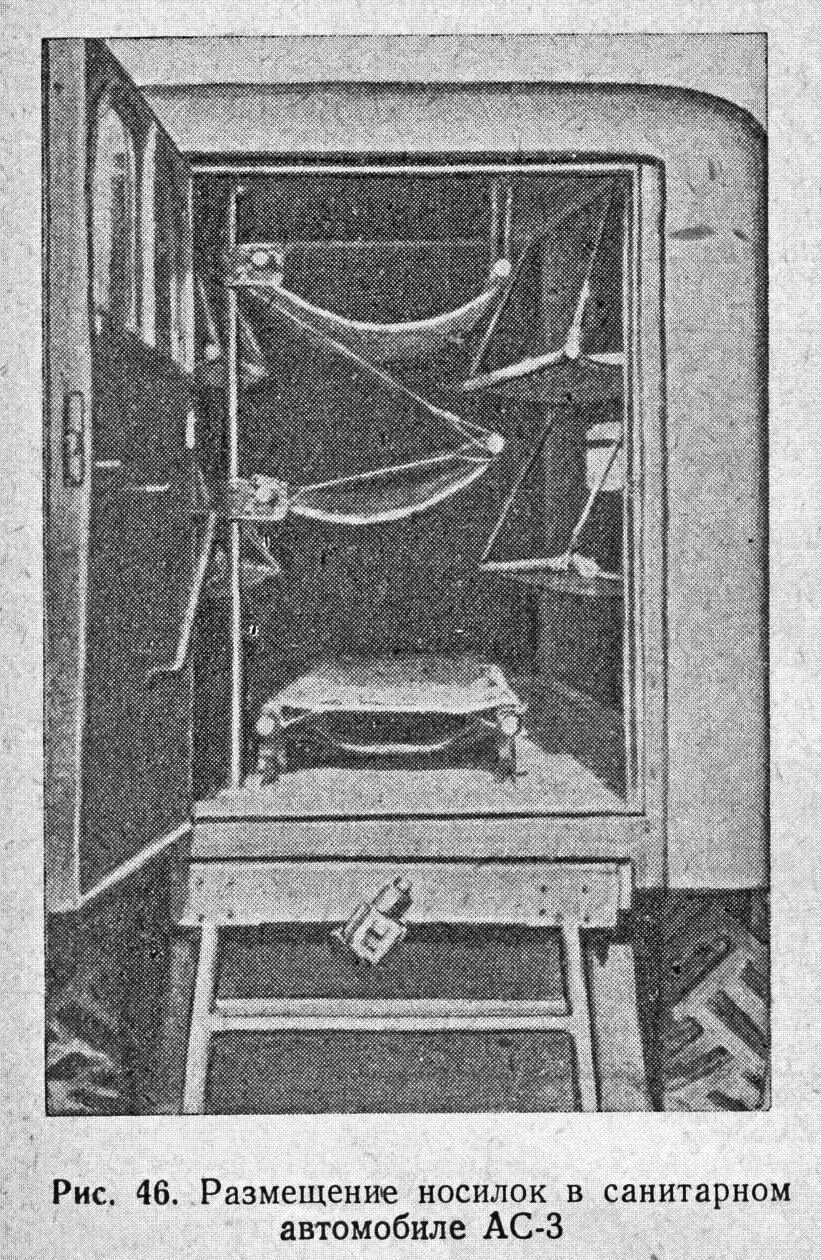

Число мест 7 для лежания и 2 для сидения или 14 для сидения (не считая мест водителя и санитара)

Максимальная скорость, км/ч 65 (70)

Габариты, мм: длина 5900 (6330), ширина 2275 (2275), высота 2735 (2690)

Мощность двигателя, л. с. (об/мин) 70 (2800)

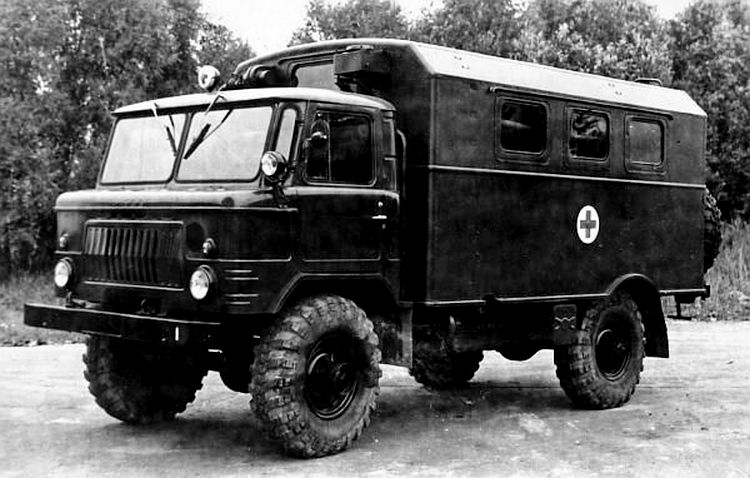

 В начале 1960-х годов для замены санитарных машин АС-3 на 38-м Опытном авторемонтном заводе Министерства обороны в подмосковных Бронницах  был разработан АС-66 (1964-87 г.) — армейский санитарный автобус упрощенной конструкции на шасси ГАЗ-66 с доработанным типовым кузовом-фургоном К-66. Выпускался Центральным авторемонтном заводом (ЦАРЗ) №172 в Воронеже на шасси ГАЗ-66 трех разных поколений. Его кузов снабжался фильтровентиляционной установкой, отопителем, переговорным устройством с кабиной, одной боковой дверью и двумя задними распашными дверями. Он имел три варианта размещения раненых: 6 — 9 человек на носилках, установленных в два или три яруса, и еще 4 — 10 сидячих раненых или 18 человек на продольных сиденьях, включая медперсонал. Установка кузова на шасси с системой подкачки позволила повысить плавность хода за счет снижения внутреннего давления в шинах. Длина автобуса составляла 6185 мм, высота — 3260 мм. Максимальная скорость — 90 км/ч.

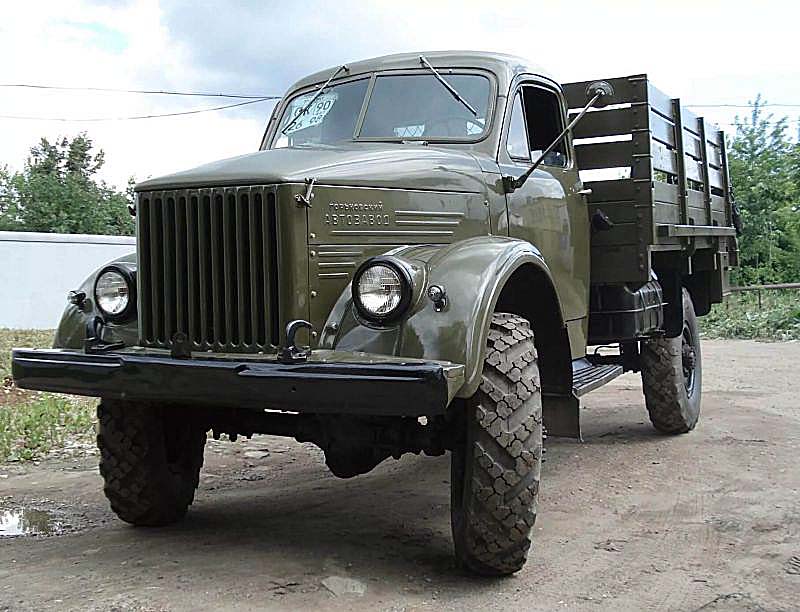

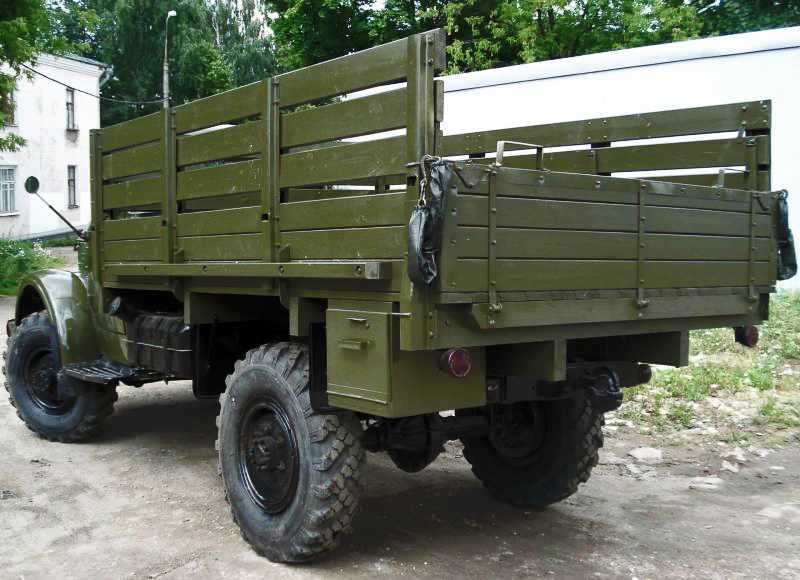

ГАЗ-63

 ГАЗ-63 был максимально унифицирован с серийным гражданским автомобилем ГАЗ-51 и серийно выпускался с 31 сентября 1948 года.

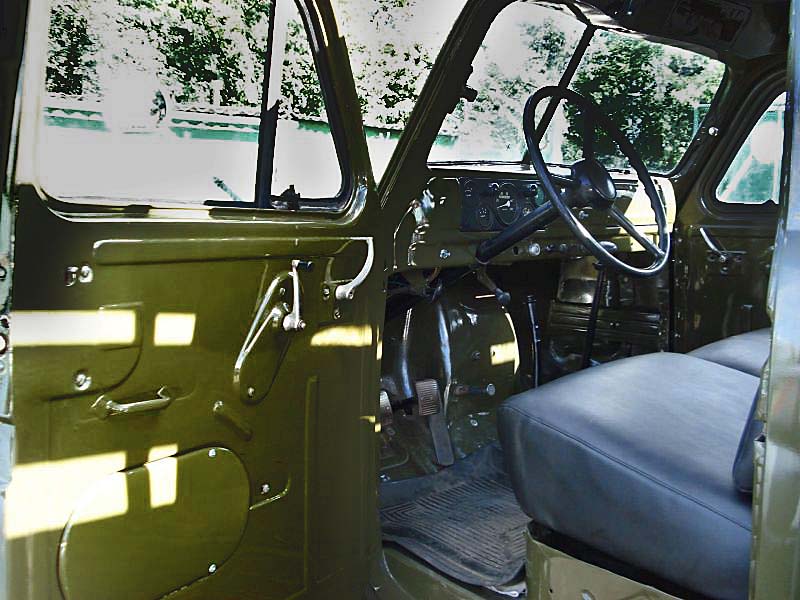

 Как и базовый ГАЗ-51, армейский полноприводный вариант ГАЗ-63 имел тот же размер колесной базы (3300 мм) и снабжался 6-цилиндровым двигателем мощностью 70 л.с. (на поздних выпусках – с предпусковым подогревателем), 4-ступенчатой коробкой передач, классическими элементами ходовой части и деревометаллической кабиной, которую в 1950 году заменили на цельнометаллическую, а еще через два года в ней появились отопитель и обдув лобового стекла. Автомобиль получил передний ведущий мост с шариковыми шарнирами равных угловых скоростей «Бендикс-Вейсс» (Bendix-Weiss) и двухступенчатую раздаточную коробку с механизмом отключения привода передних колес, разработанные еще в военные годы. Разумное размещение «раздатки» позволило установить взаимозаменяемые карданные валы одинаковой длины для привода каждого моста. Грузовик ГАЗ-63 стал первым советским автомобилем со всеми односкатными 18-дюймовыми колесами и практически одинаковыми размерами передней и задней колеи (1588 и 1600 мм), что позволило сократить сопротивление качению и достичь «рекордных показателей проходимости» на местности, хотя боковая устойчивость машины оказалась явно недостаточной. Выпускавшийся параллельно вариант ГАЗ-63А снабжался передней лебедкой с тяговым усилием 3,5 тс и 65-метровым тросом, приводившейся карданным валом от коробки отбора мощности. Для установки специального оборудования выпускали шасси с кабинами 63Е и 63ЕА.

Технические характеристики

Производитель

ГАЗ

Годы пр-ва

1948-1968

Класс

грузовой

Компоновка

переднемоторная полноприводная

Колёсная формула

4х4

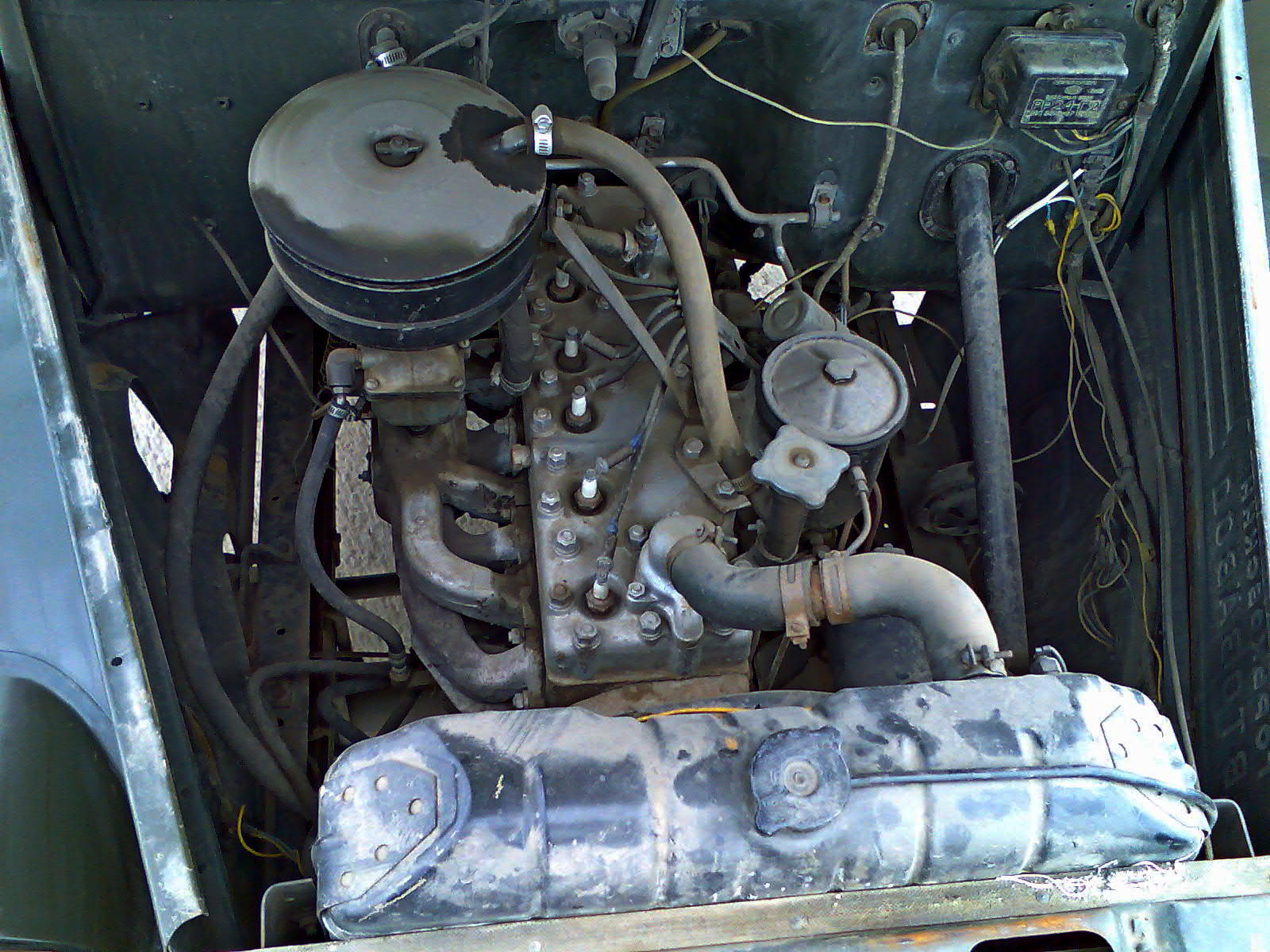

Двигатель

ГАЗ-51

Тип

Бензиновый

Объём

3 485 см³

Максимальная мощность

70 л.с., при 2800 об/мин

Максимальный крутящий момент

201 Н·м, при 1500 об/мин

Конфигурация

рядный, 6-цилиндр.

Цилиндров

6

Клапанов

12

Диаметр цилиндра

82 мм

Ход поршня

110 мм

Степень сжатия

6,2

Система питания

Карбюратор

Охлаждение

жидкостное

 Число тактов:

4

Порядок работы цилиндров

1-5-3-6-2-4

Трансмиссия

механическая 4-ступ. Раздаточная коробка 2-ступенчатая. Передаточные числа: 1 передача - 1,963; 2 передача - 1,00. Главная передача - одинарная, передаточное число - 7,6.

Длина Ширина Высота

5525х2200х2250 (по кабине) мм

Клиренс

270 мм

Колёсная база

3300 мм

Колея задняя

1600 мм

Колея передняя

1590 мм

Масса

3200 кг

Полная масса

5350 кг
