Передвижная Ремонтная Мастерская фирмы Orenstein & Koppel для обслуживания строительной техники на шасси Magirus 290D26L

Передвижная Ремонтная Мастерская фирмы Orenstein & Koppel для обслуживания строительной техники на шасси Magirus 290D26L 6х4, оборудование в т. ч.: ДЭС, сварочный аппарат, компрессор и сверлильный станок, мест: 3, полный вес до 26 тонн, максимальная скорость 73 км/час.
Двигатель: Deutz F10L413 310 лс
проект «Дельта», ФРГ 1975–76 год.

Производитель модели: Мастер Варибрус О. Н. г. Краснодар, шасси Premium ClassiXXs №47022 Magirus 290D26L, Китай 2017 год, ручная работа, сделано в России в 2017 году.
 Произведено:  Варибрус О. г. Краснодар
  Производитель комплектующих:  Premium ClassiXXs
 Масштаб:  1:43

Описание оригинала

Передвижная Ремонтная Мастерская фирмы Orenstein & Koppel для обслуживания строительной техники на шасси Magirus 290D26L

Начало выпуска:

1975

Окончание выпуска:

1976
Производитель:  Магирус/Magirus Германия
Страна производства:  Германия
Тип производства:  Серийное
Файлы

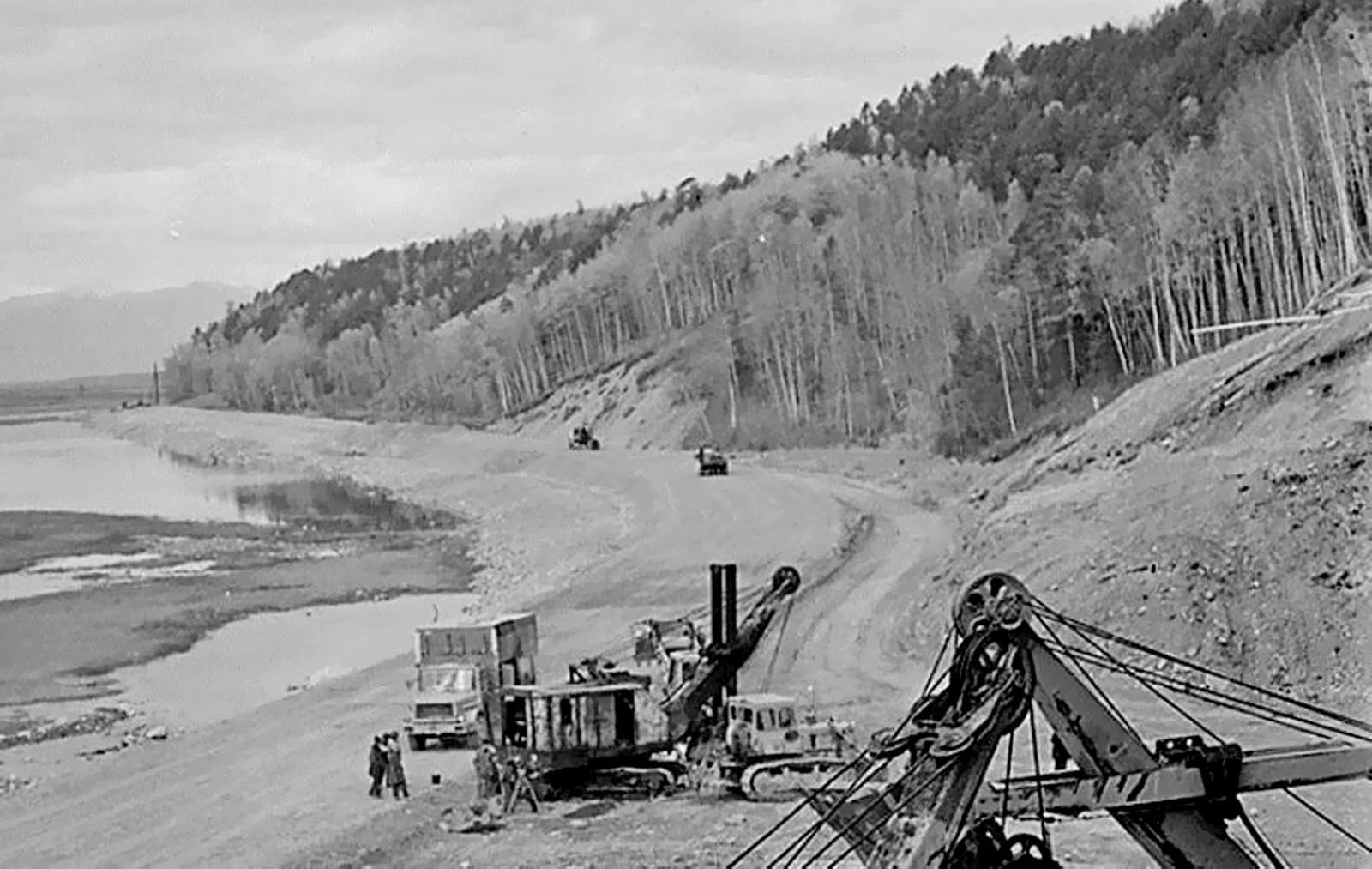

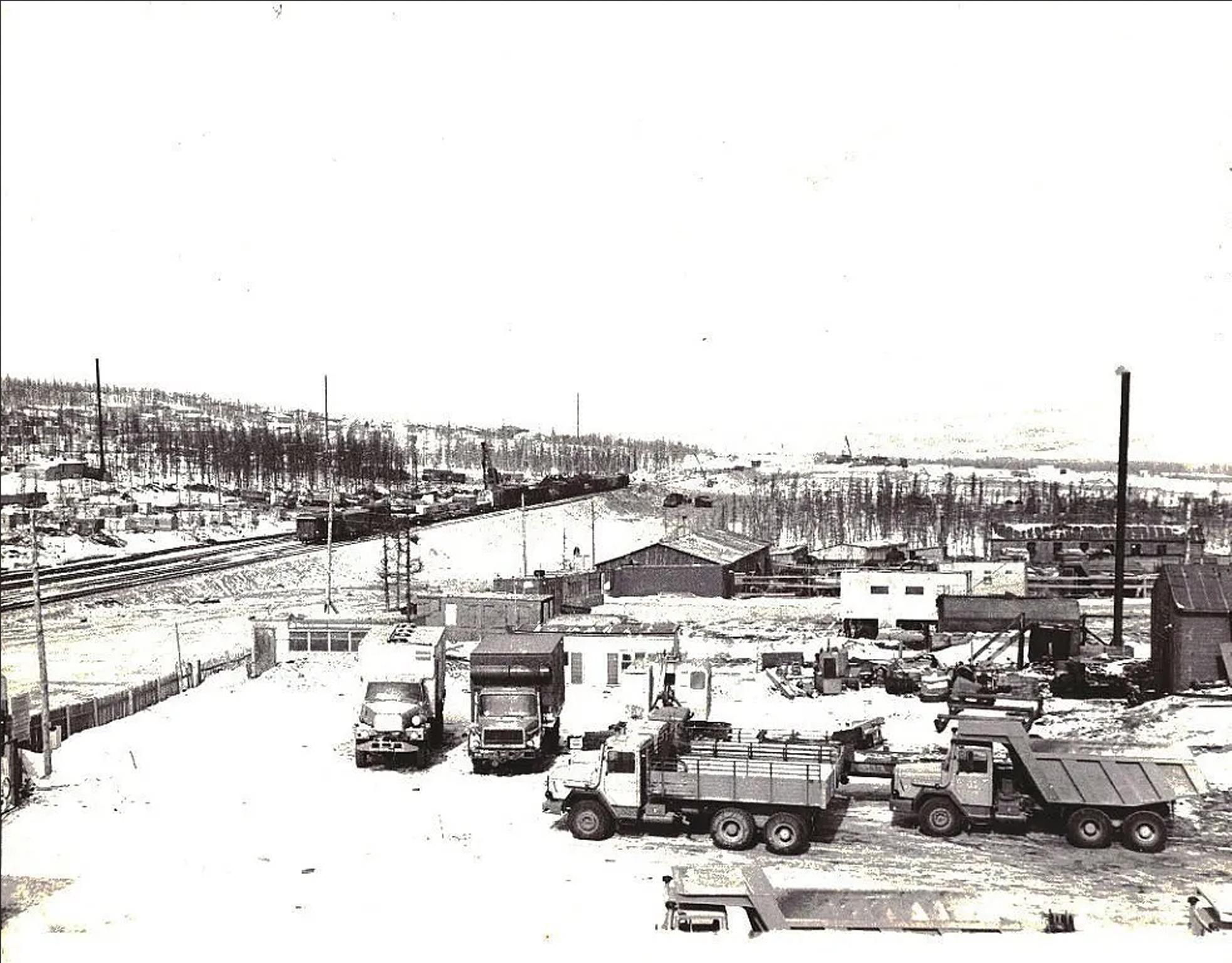

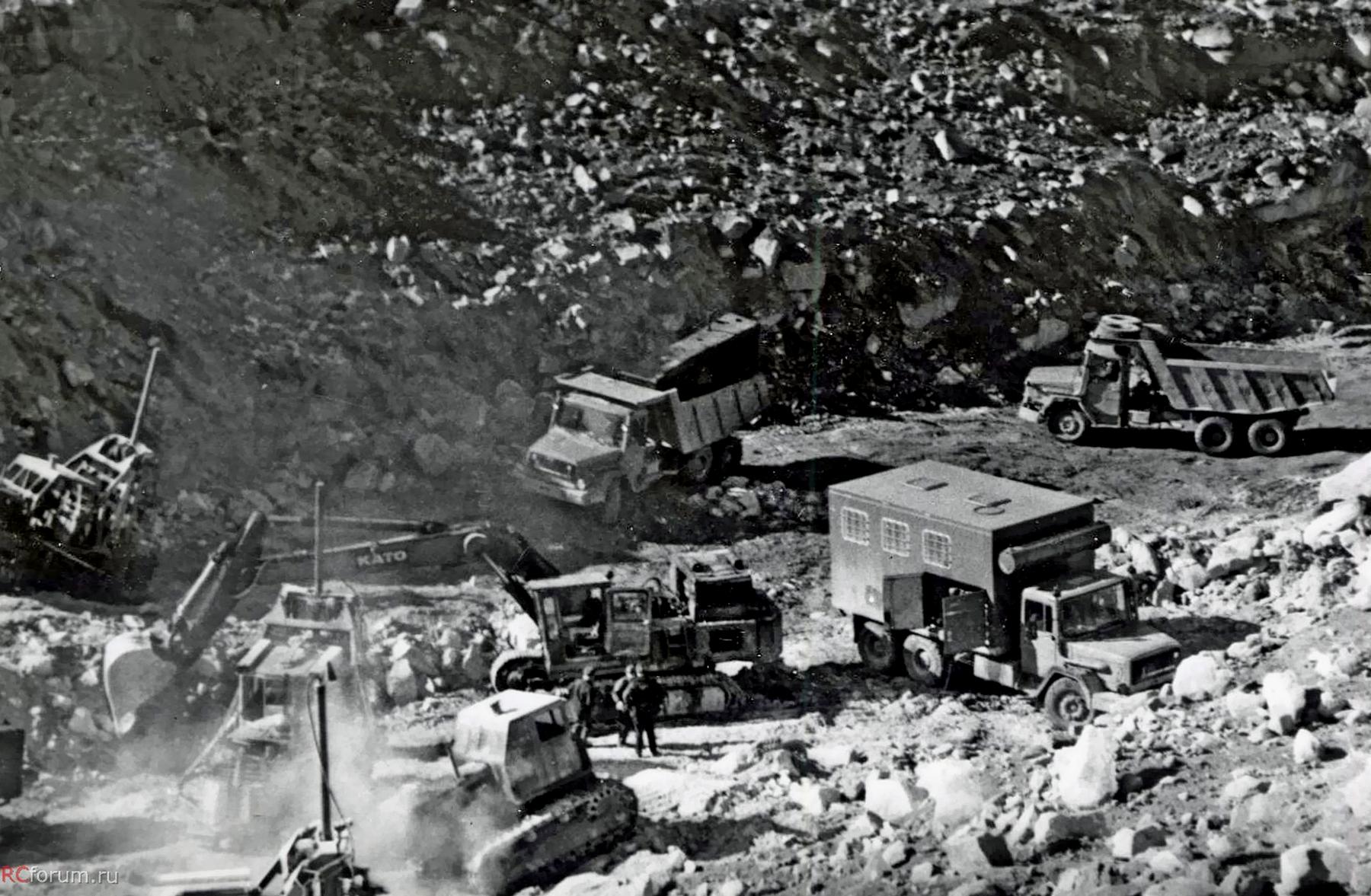

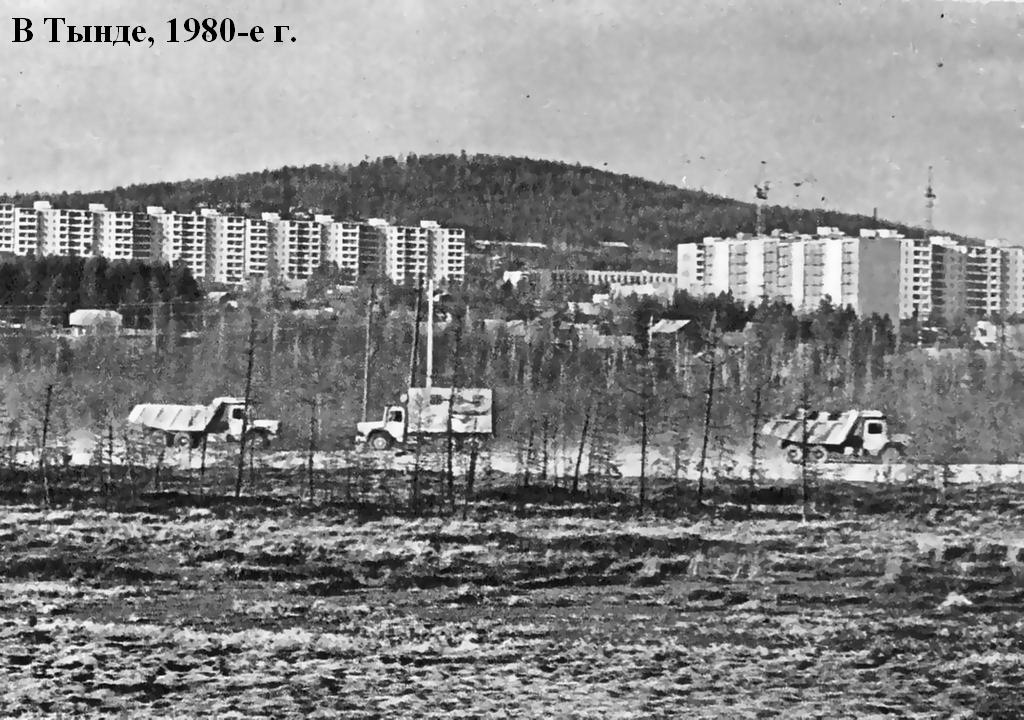

Строительные грузовые автомобили, производившиеся германской автомобилестроительной фирмой Magirus-Deutz, в 1975—76 годах поставлялись в СССР в рамках проекта „Дельта“ для работы на строительстве БАМа, и других объектов Дальнего Востока, Сибири, Кольского полуострова и Северного Казахстана. Западногерманская фирма была обязана в 1975—1976 годах поставить в СССР около 9 500 тяжёлых самосвалов и бортовых грузовиков, около 1000 тягачей, погрузчиков и другой строительной техники на шасси Магирусов. В этом же контракте предусматривалась поставка запасных частей и оборудования, необходимых для обслуживания и ремонта автомобилей и строительной техники.

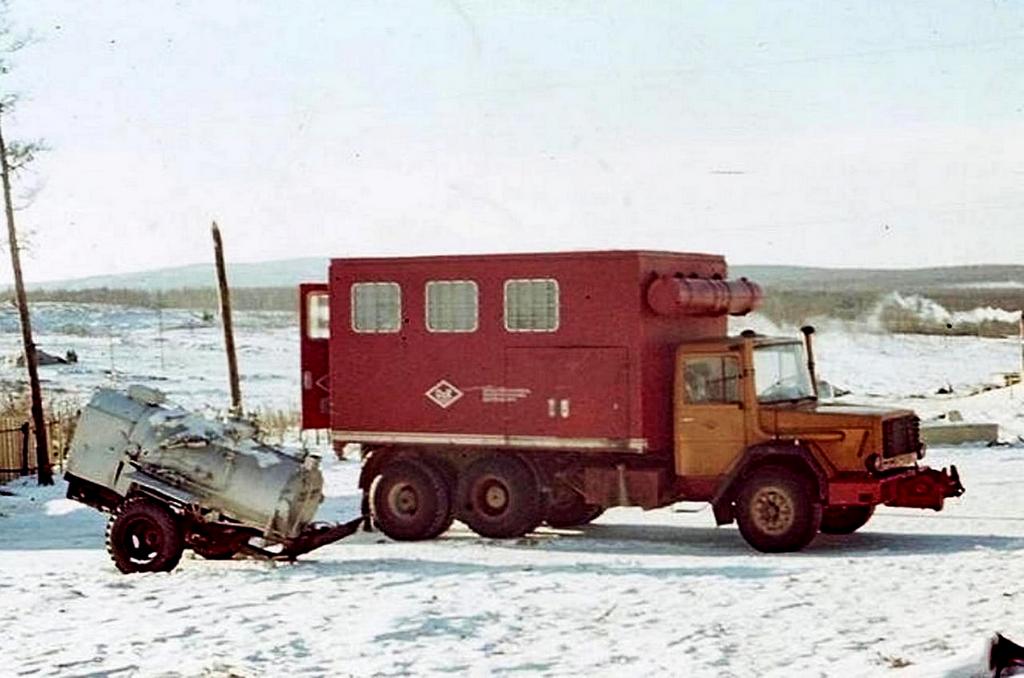

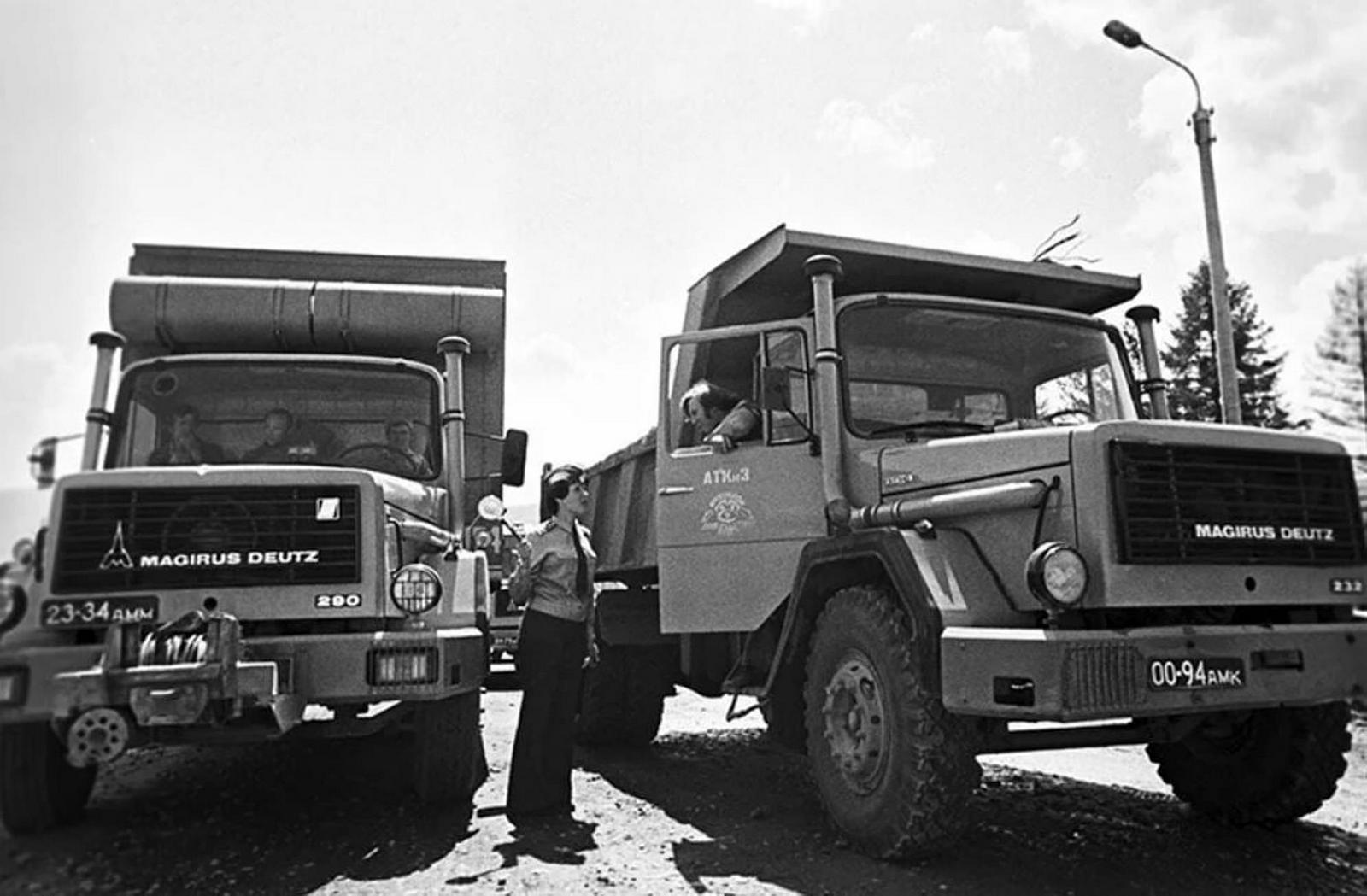

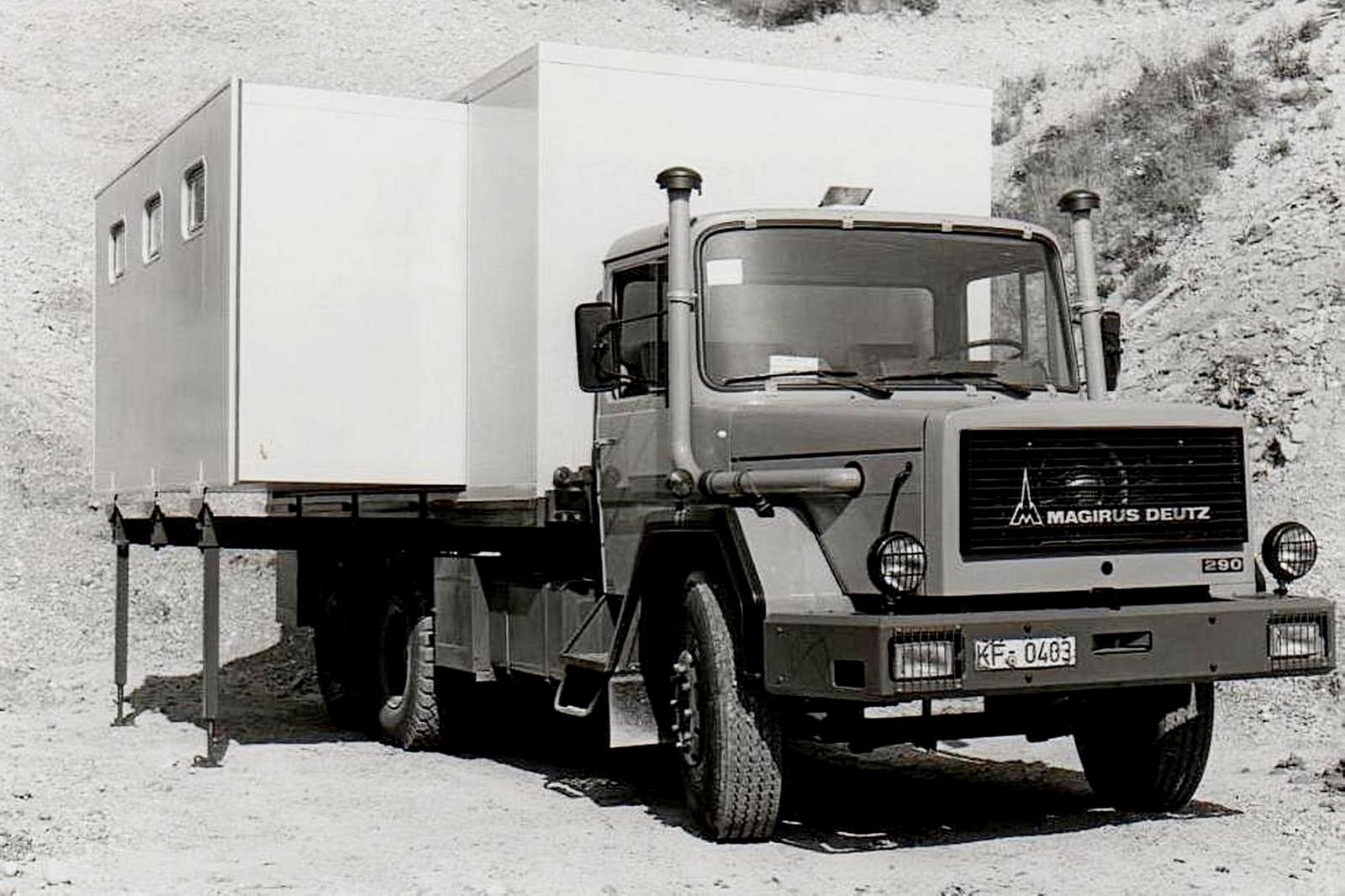

 Основную часть заказа составили автомобили двух вариантов: 14-тонные Magirus 290D26 K/L (6х4, 290 л. с.) и 10-тонные Magirus 232D19 K/L (4х2, 232 л. с.). Кроме этого, на шасси Magirus 290D26 поставлялись: седельные тягачи с полуприцепами-трубовозами, получившие обозначение 290D26S; автобетоносмесители с ёмкостью 6,5 м³ производства фирмы Joseph Vögele, фургоны-автомастерские для ремонта Магирусов (для увеличения площади мастерской фургон раздвигался до ширины 3,75 м), оборудованые фирмой Rhein-Bayern, и фургоны-автомастерские производства и комплектации фирмы Orenstein & Koppel, для ремонта строительной техники, которые дополнительно комплектовались прицепами с дизельными электростанциями и воздушными компрессорами. На шасси Magirus 232D19 поставлялись фургоны-автомастерские фирмы Orenstein & Koppel для ремонта и заправки смазочными материалами. Оборудование на шасси Magirus (самосвальные кузова, транспортировщики бетона, ёмкости для жидкостей, лесовозные прицепы, автомастерские) производили также германские фирмы: Kässbohrer, Klas, Kögel, Orenstein & Koppel, Meiller-Kipper и другие. 19 ноября 1976 года в СССР был отправлен последний грузовик проекта «Дельта».

На шасси Магирус 290D26 заводом изготовителем, устанавливались Передвижные Ремонтные Мастерские (ПРМ) разных типов:

  1. Rhein-Bayern для ремонта автомобилей Магирус, (при работе выдвигалась на ширину около 1-го метра);кроме сварочного аппарата работающего от дизеля, токарного и сверлильного станка в оборудование входил набор ключей для ремонта магирусов в дюймах.

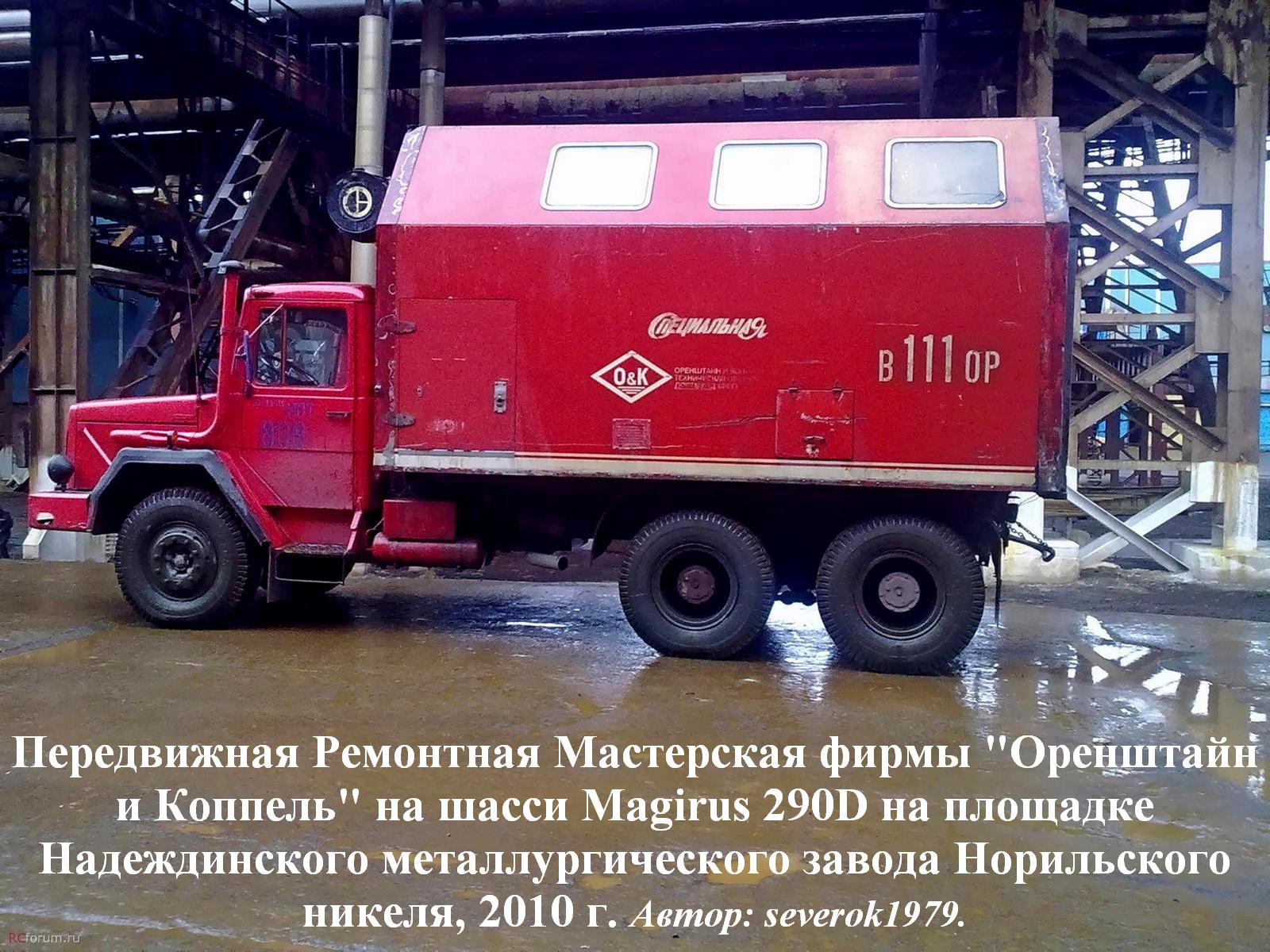

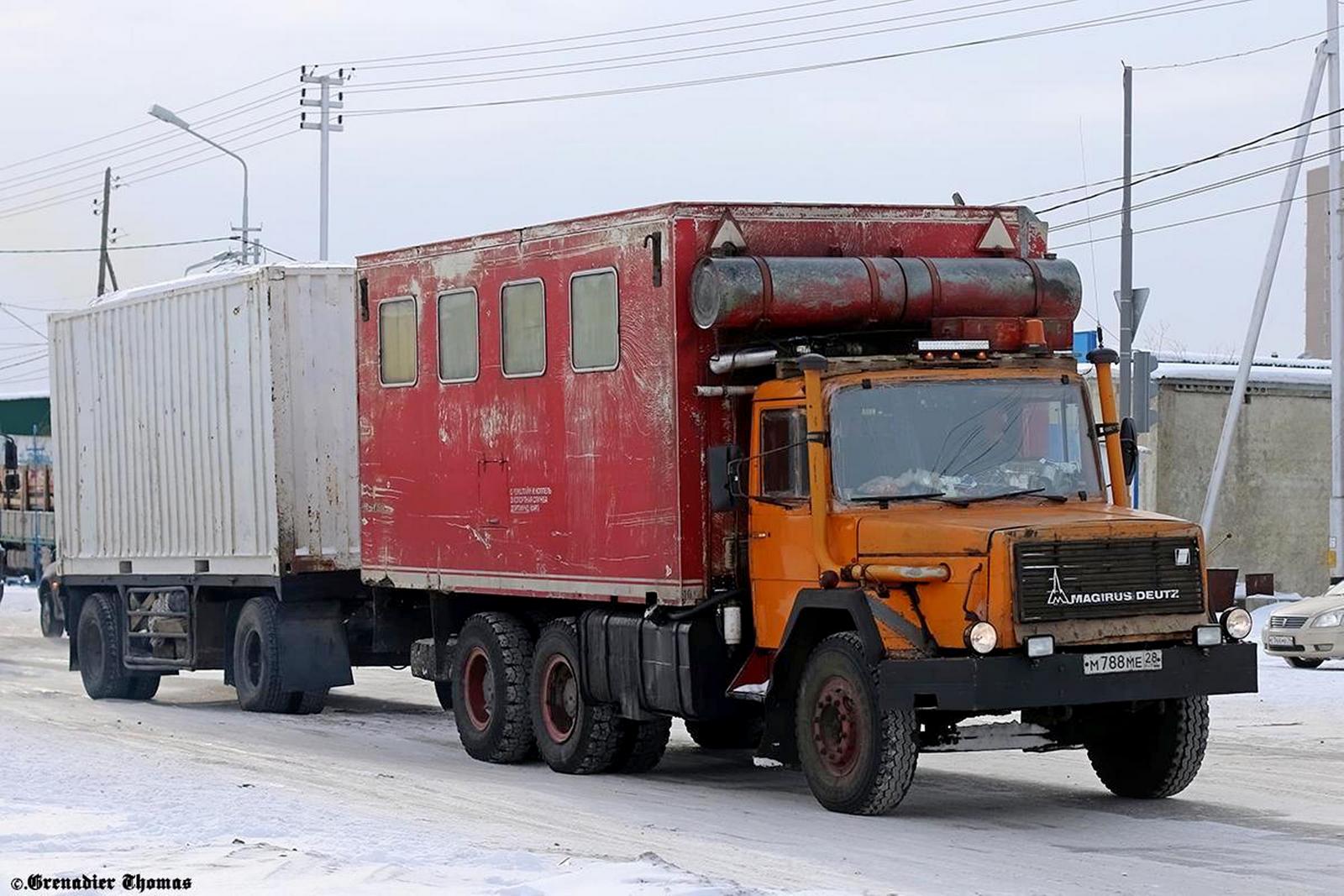

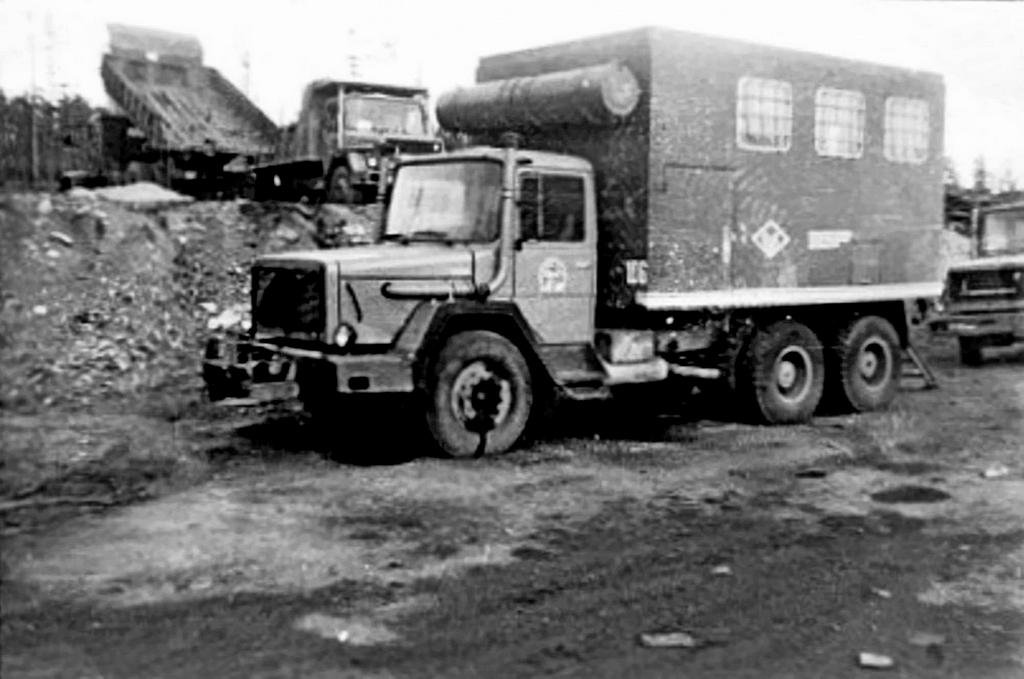

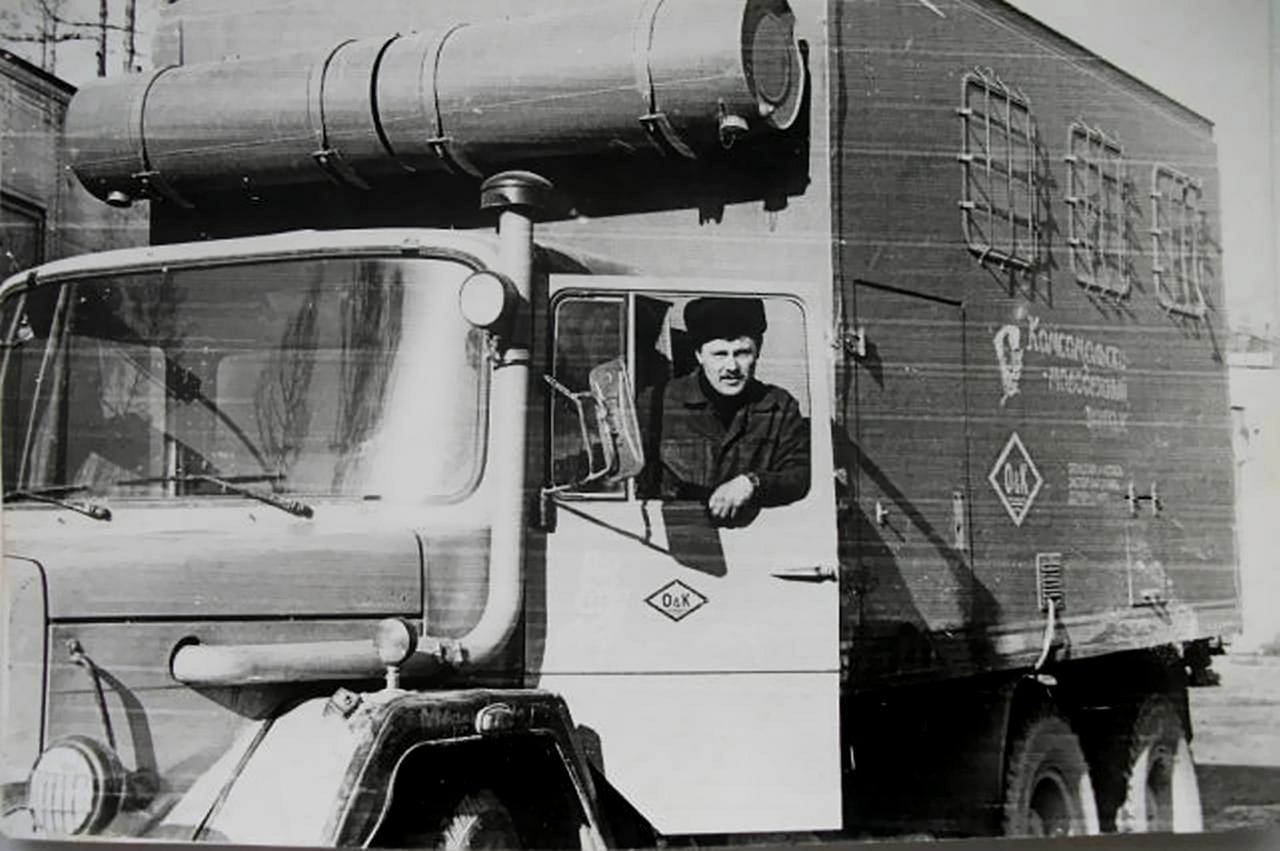

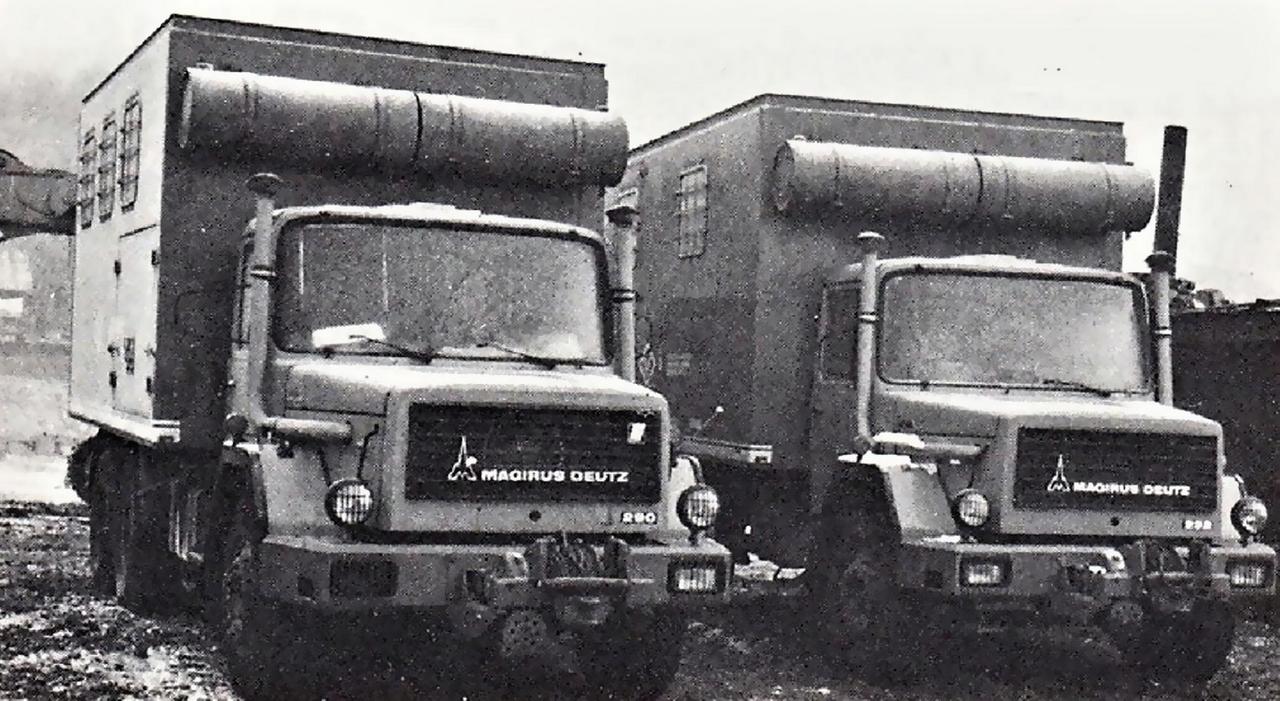

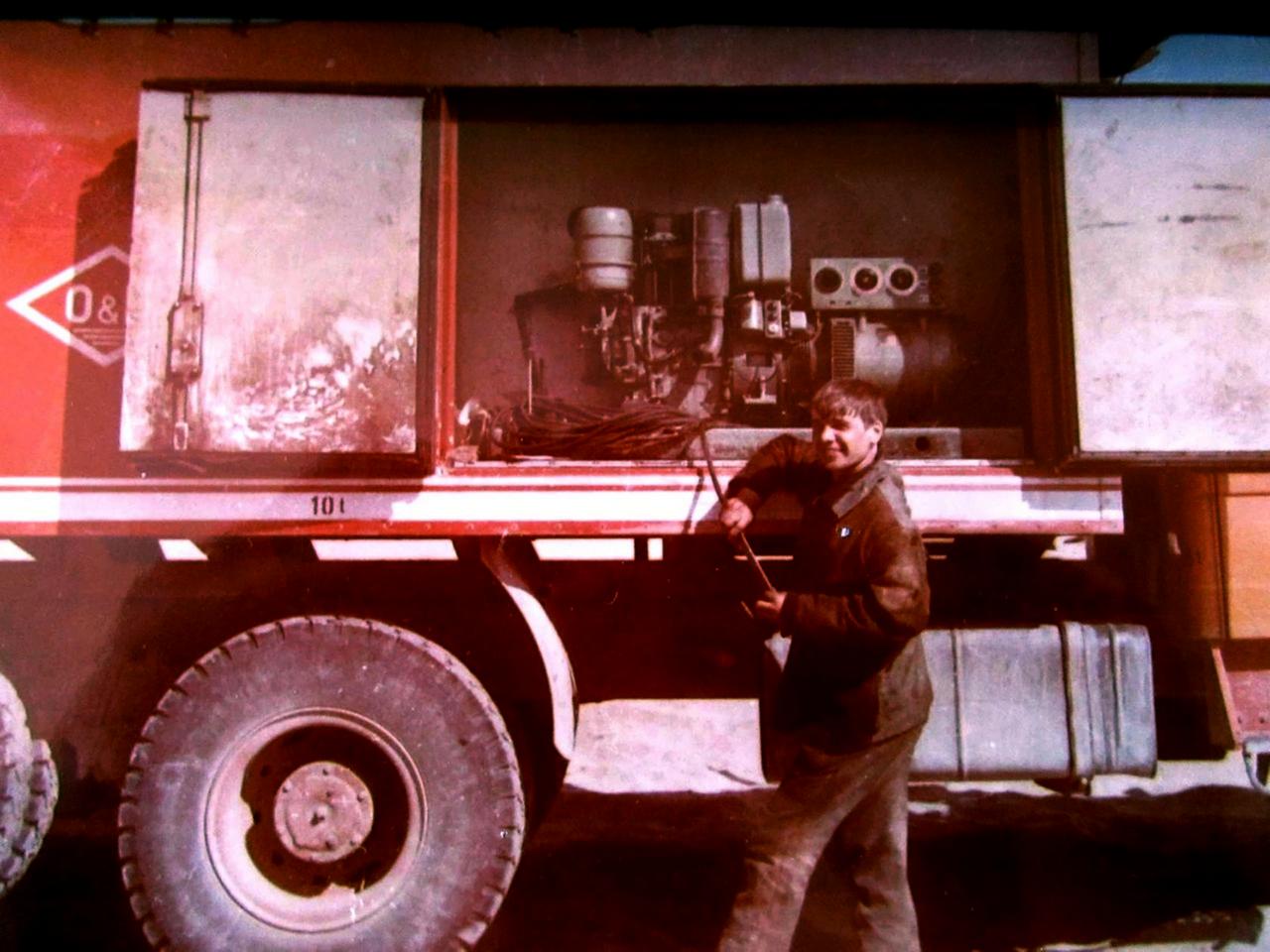

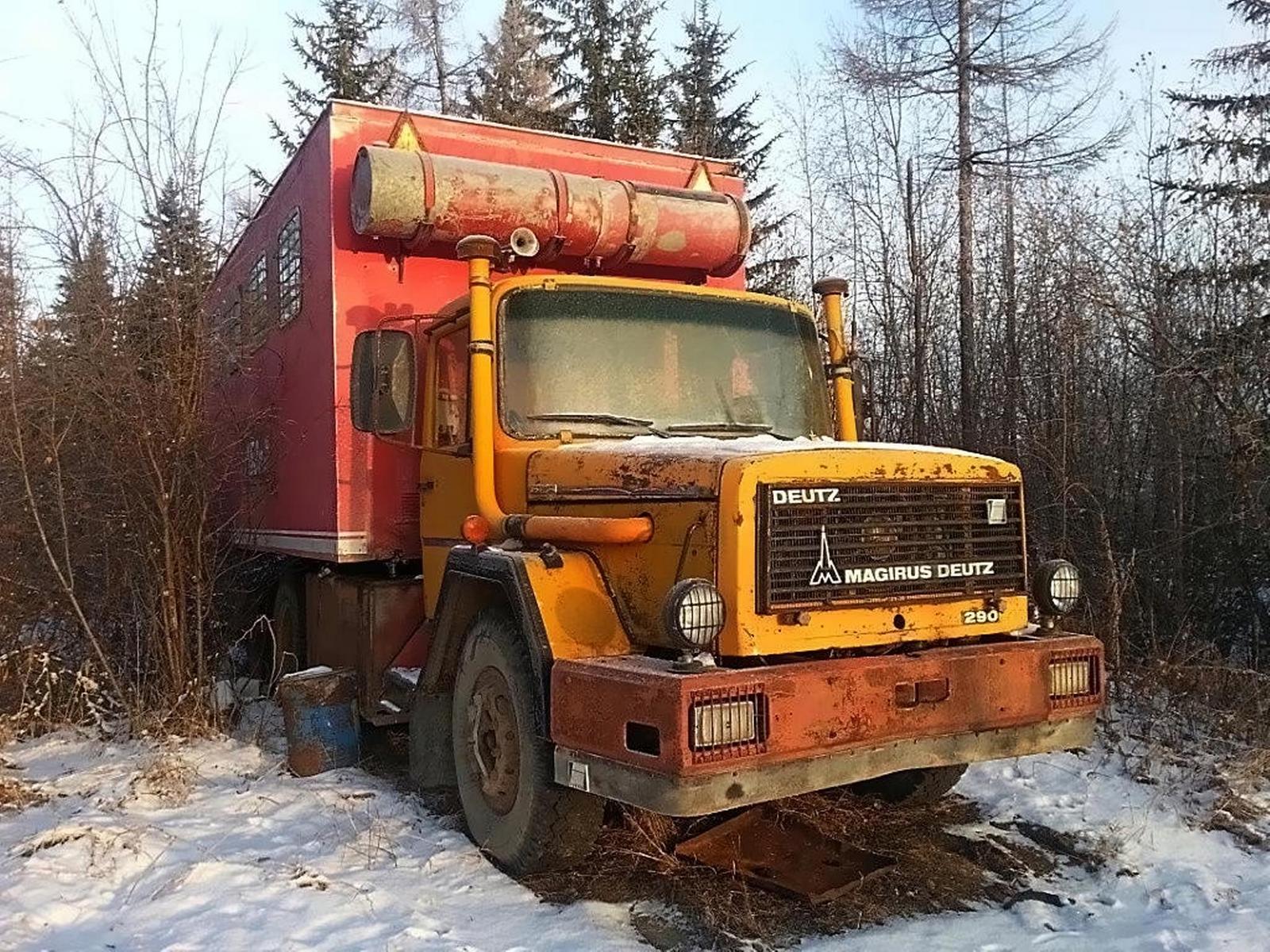

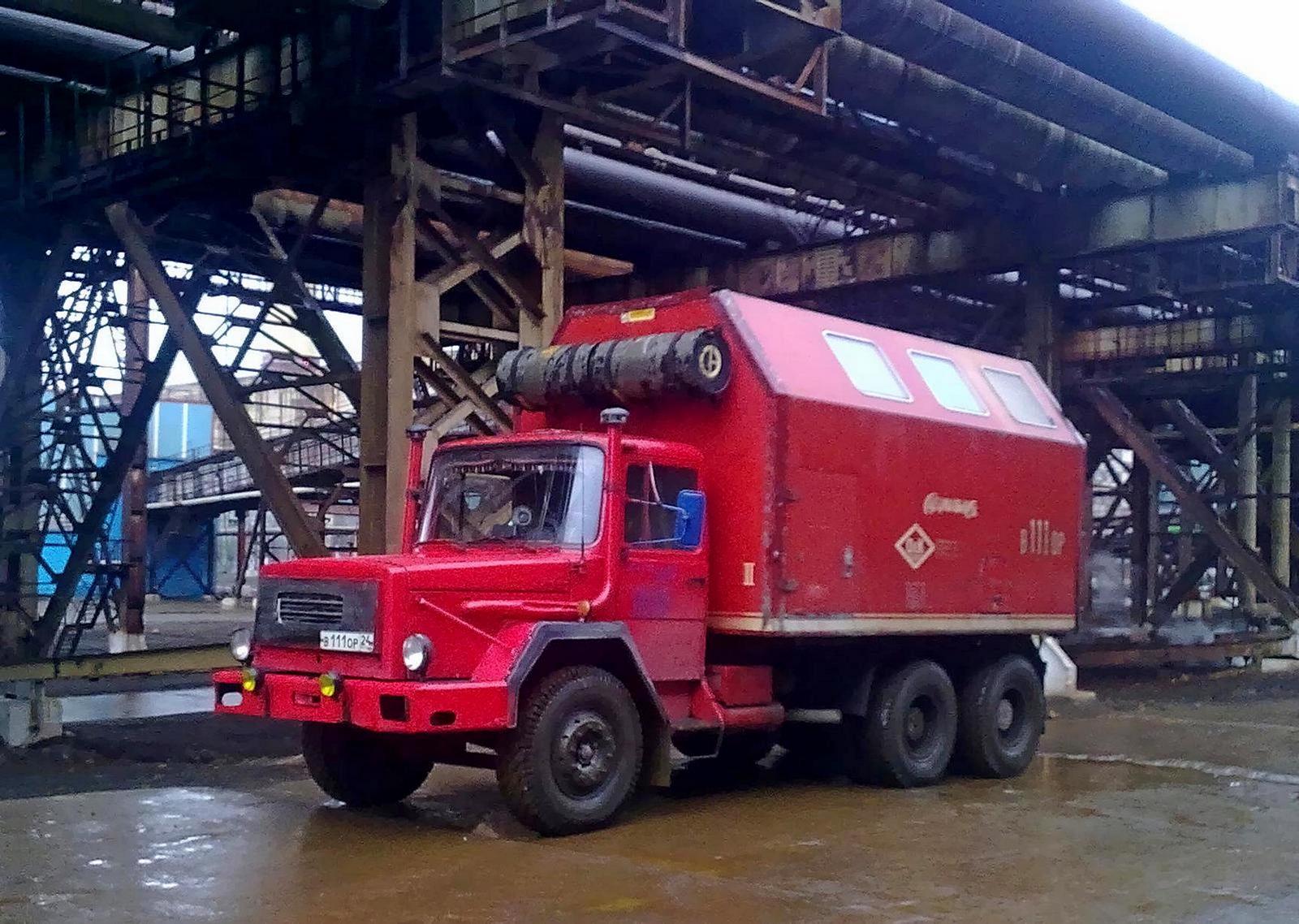

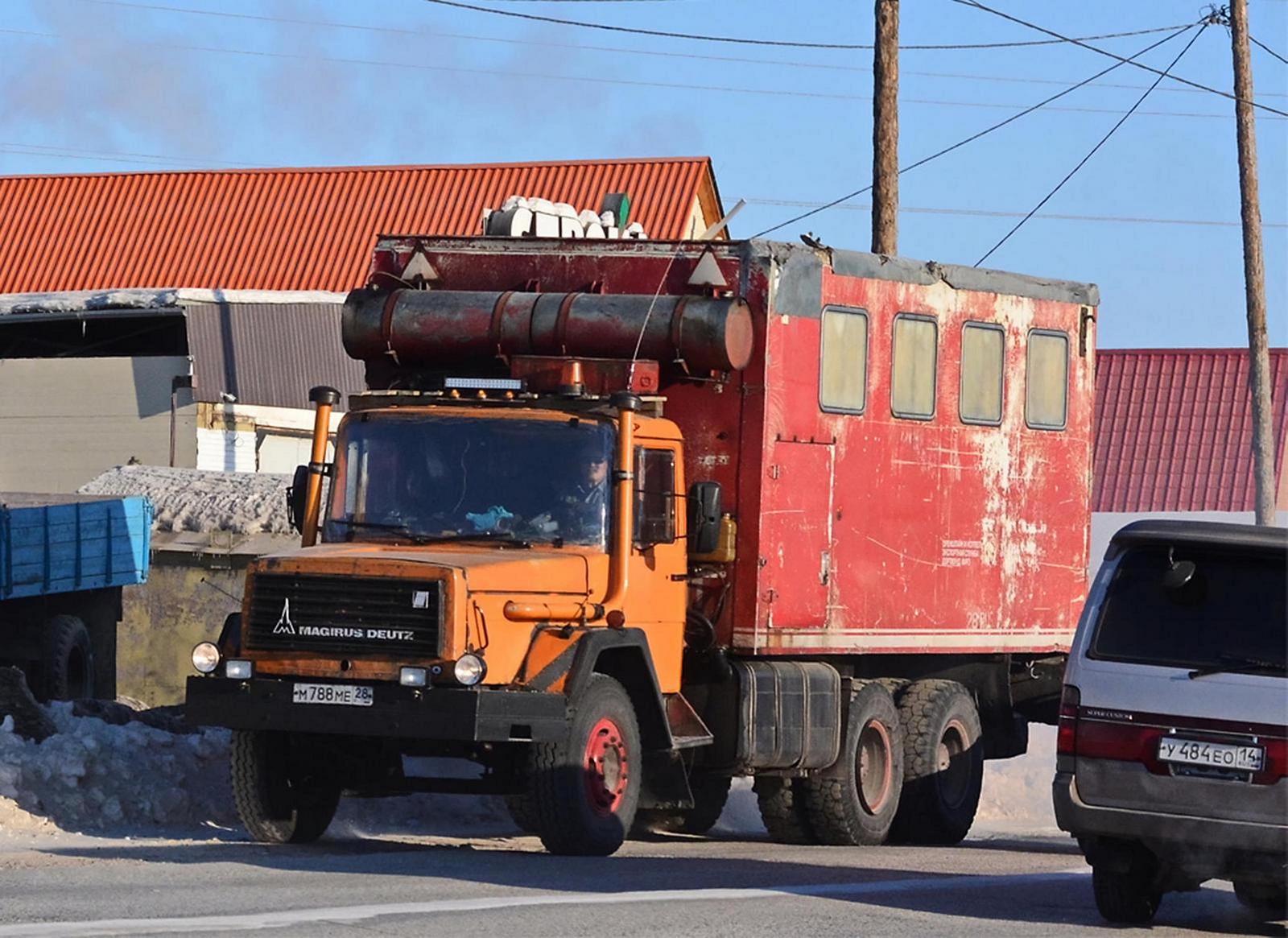

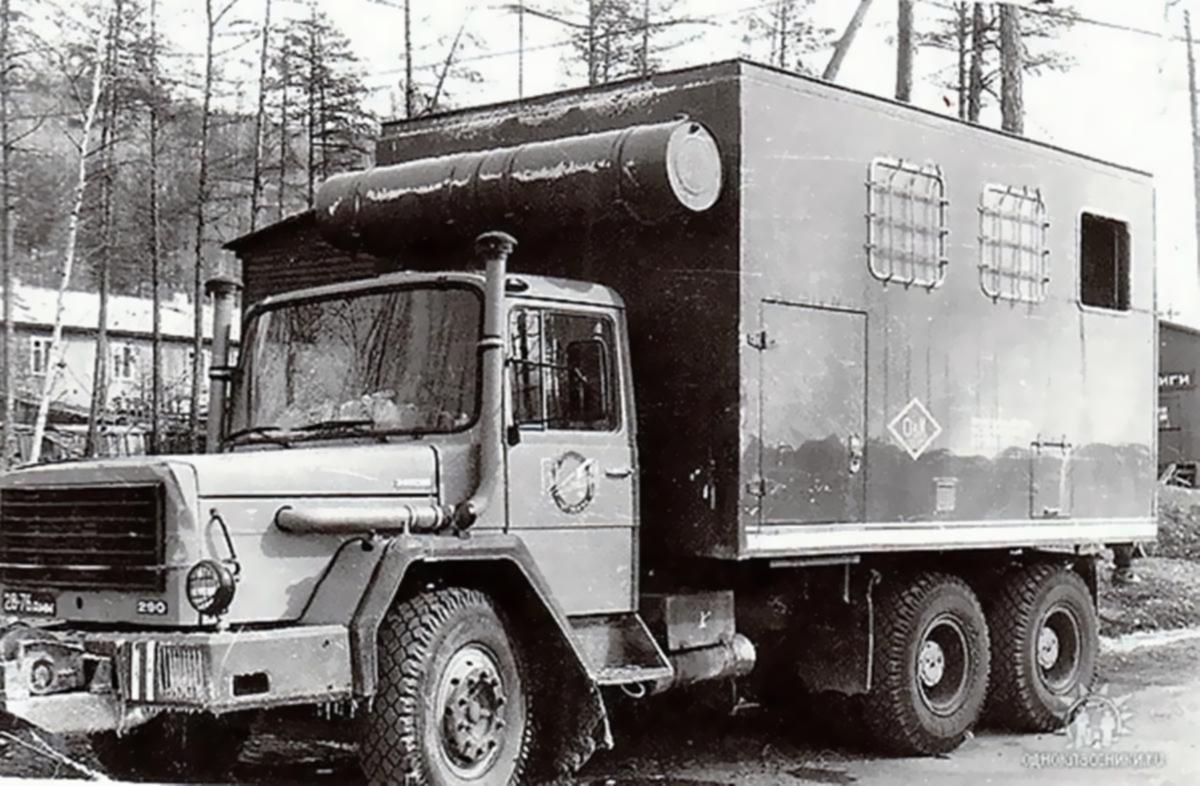

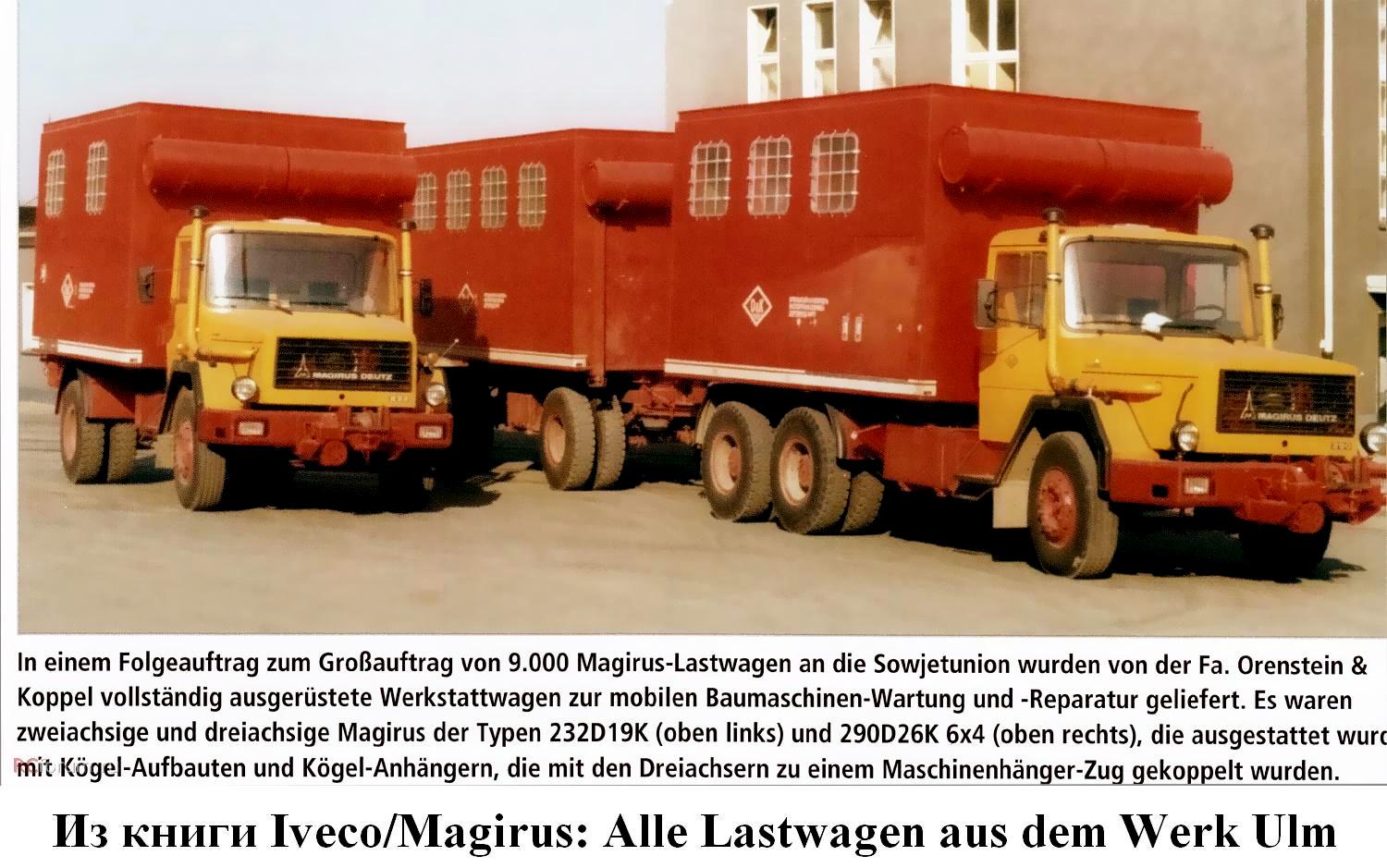

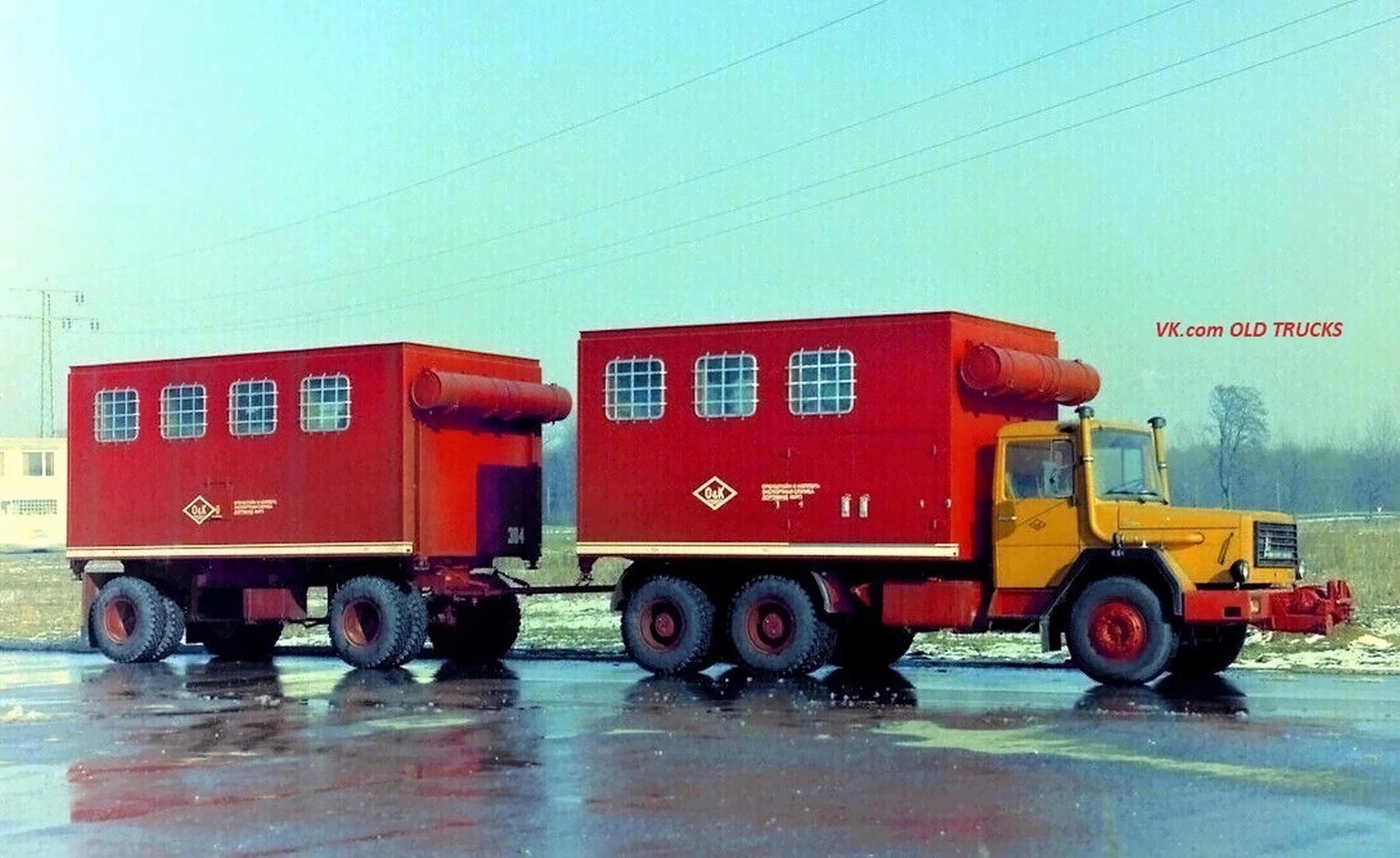

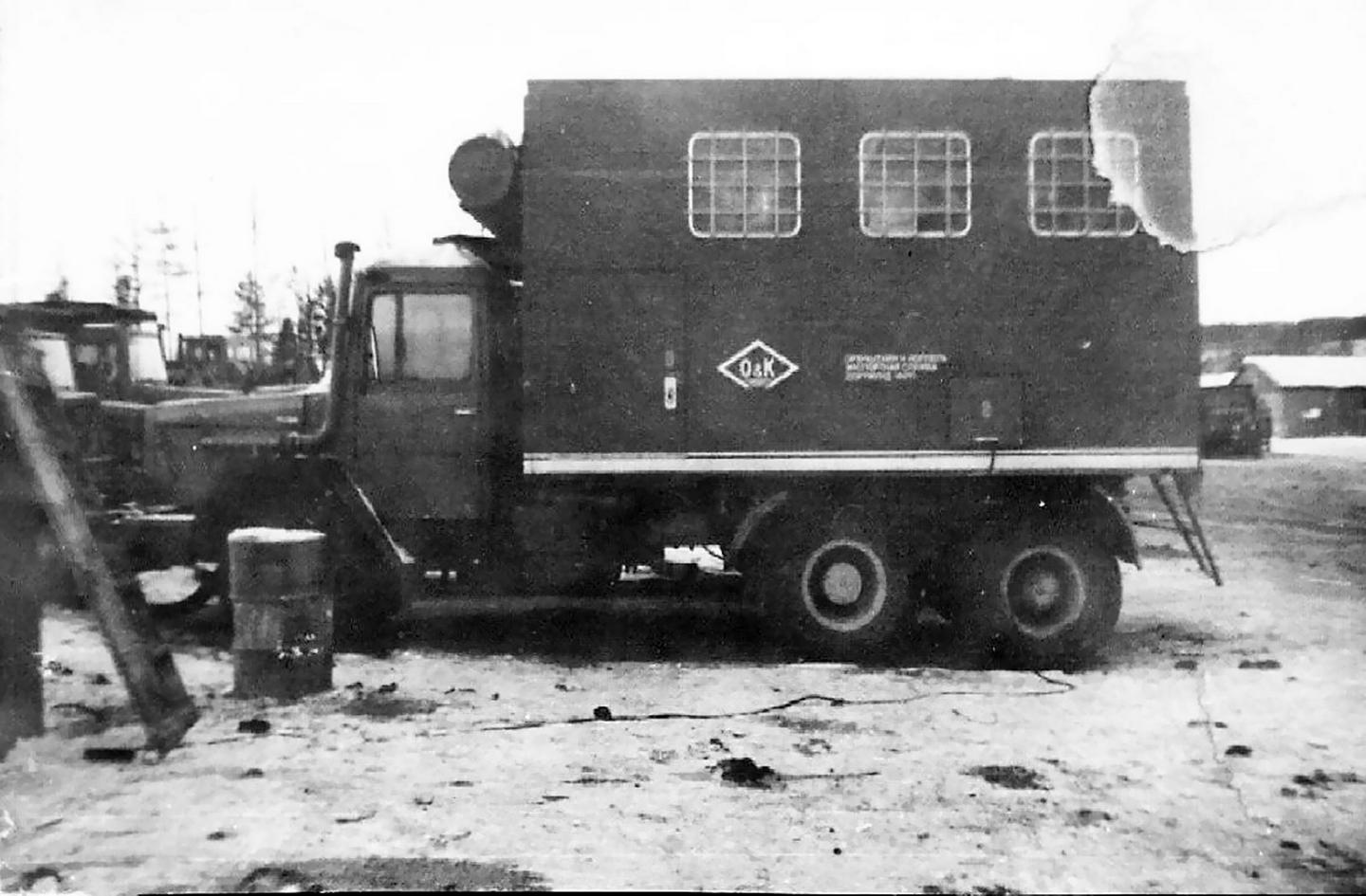

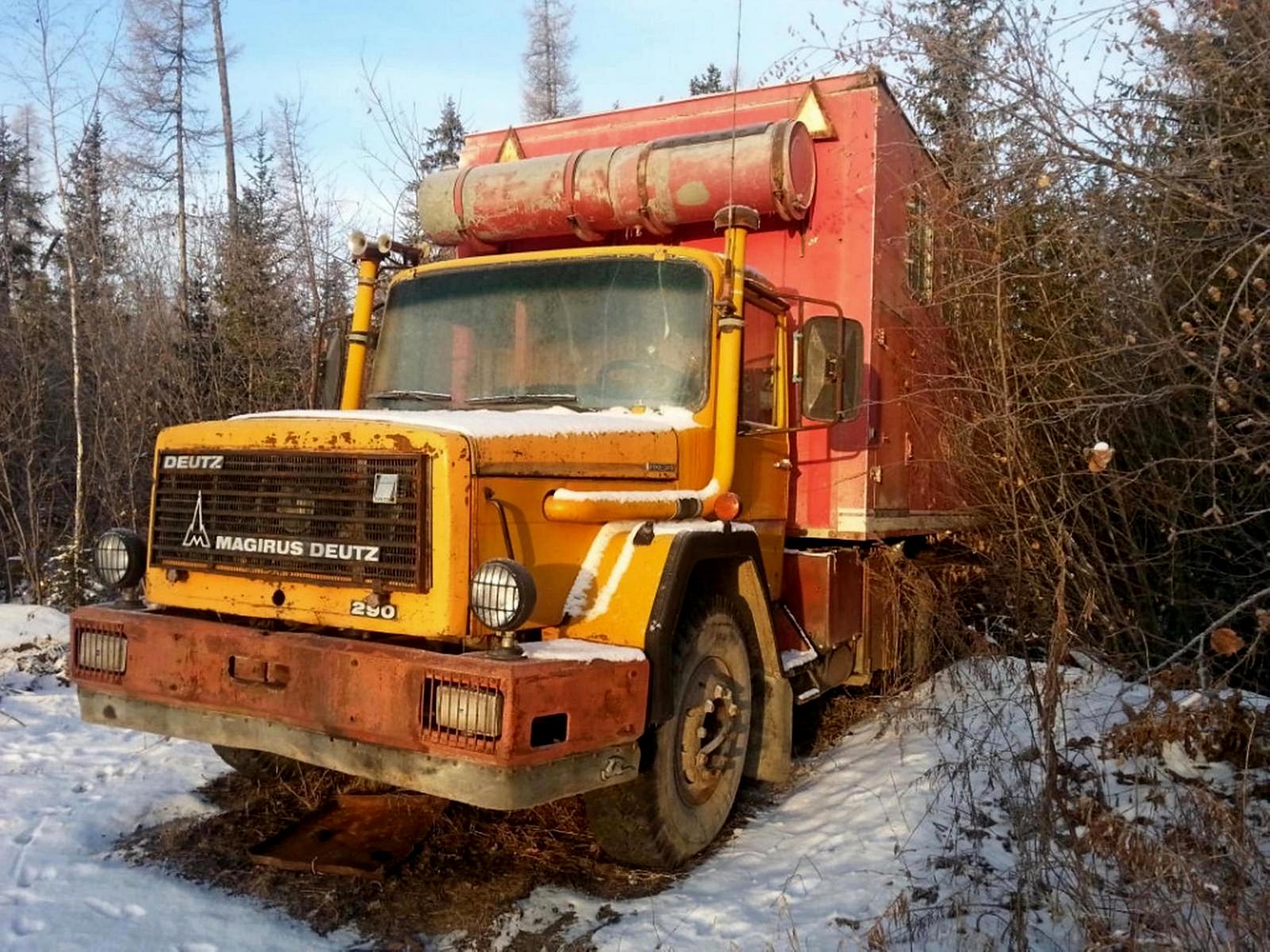

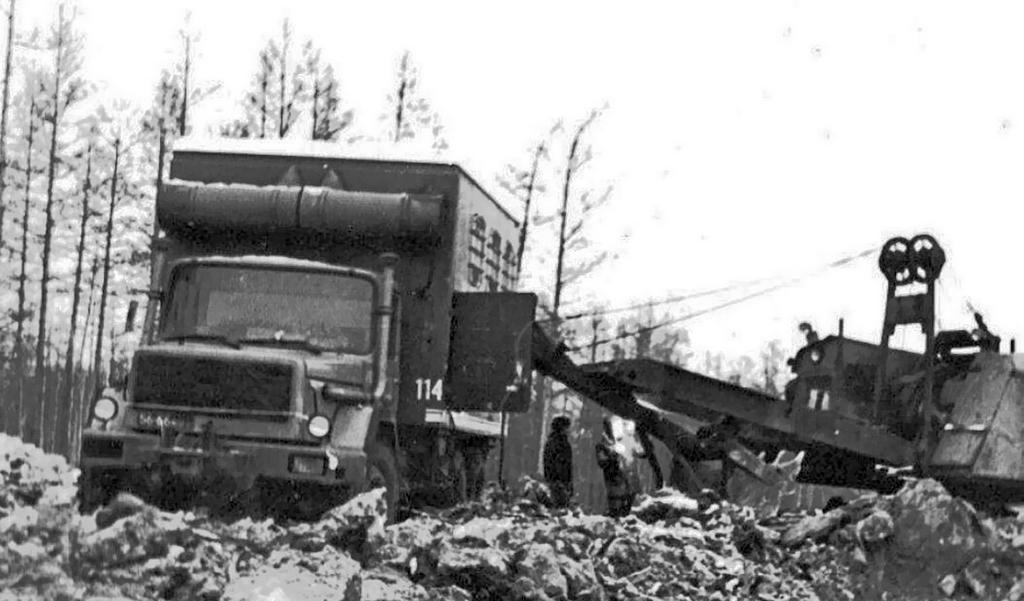

  2. Orenstein & Koppel для ремонта строительной техники (бульдозеров, экскаваторов, грейдеров и др.), которая состояла из автомобиля и двухосного прицепа. В оборудование данной ПРМ входили два станка токарный и фрезерный (в прицепе); сварочный аппарат работающий от дизеля, воздушный компрессор (до 10 атмосфер), дизельная электростанция; и сверлильный станок на магнитах, который можно было установить на любую металлическую поверхность.
  3. Orenstein & Koppel для заправки и ремонта гидравлики и систем смазки строительной техники.



 По сравнению с советскими автомобилями, Магирусы имели более высокие динамические качества, хорошие эксплуатационные и экономические показатели, отличались комфортабельностью и лёгкостью в управлении в любых климатических и дорожных условиях.

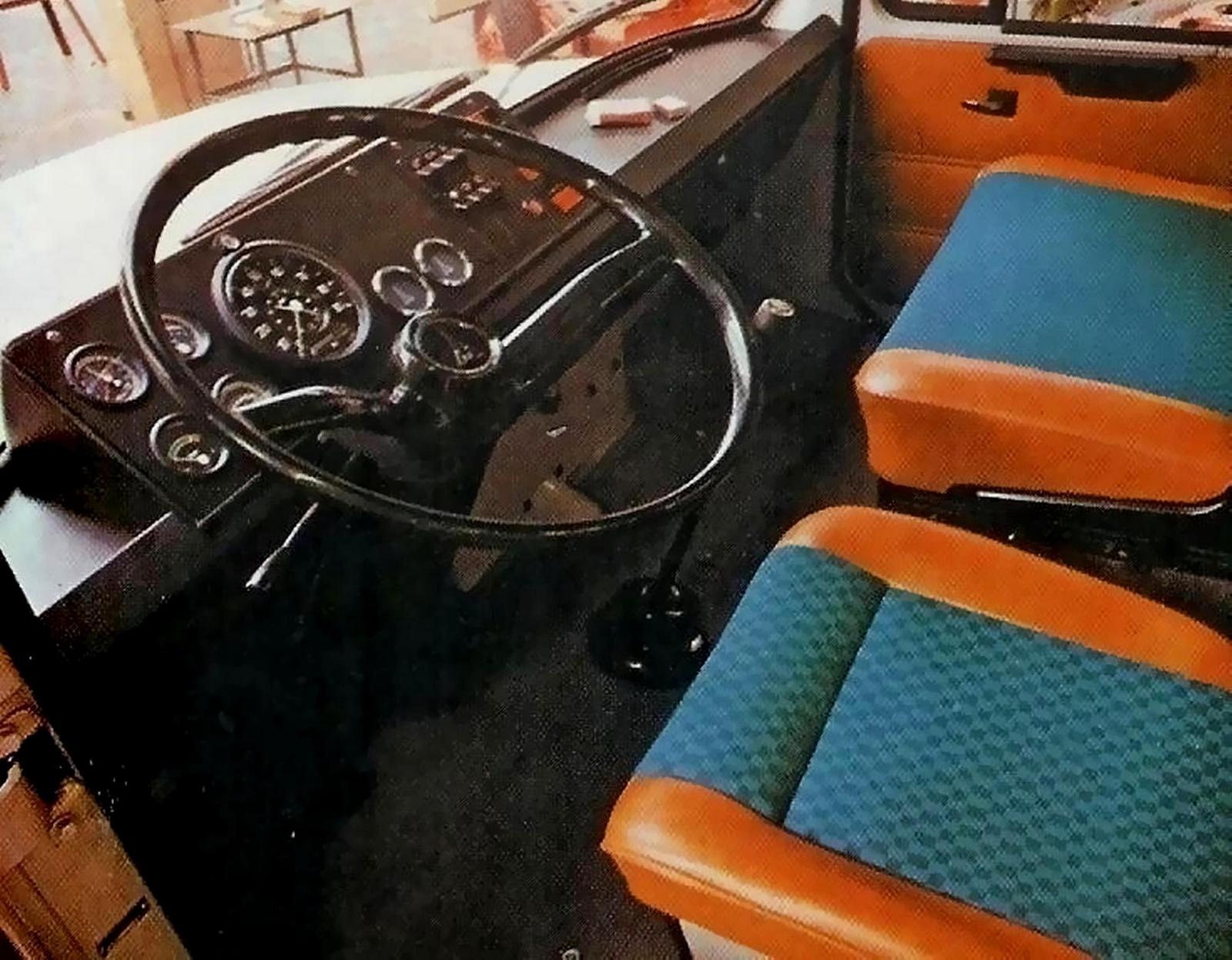

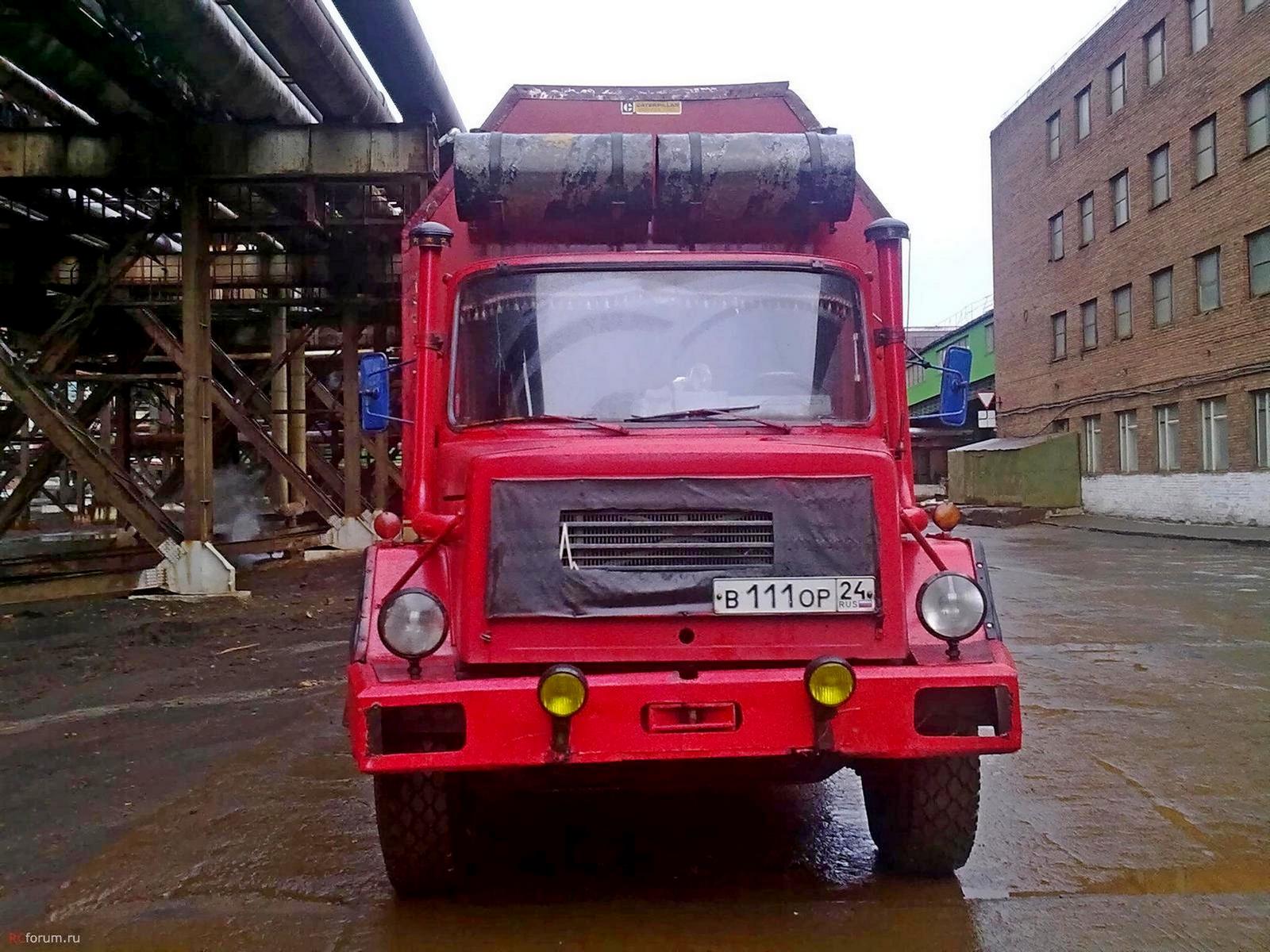

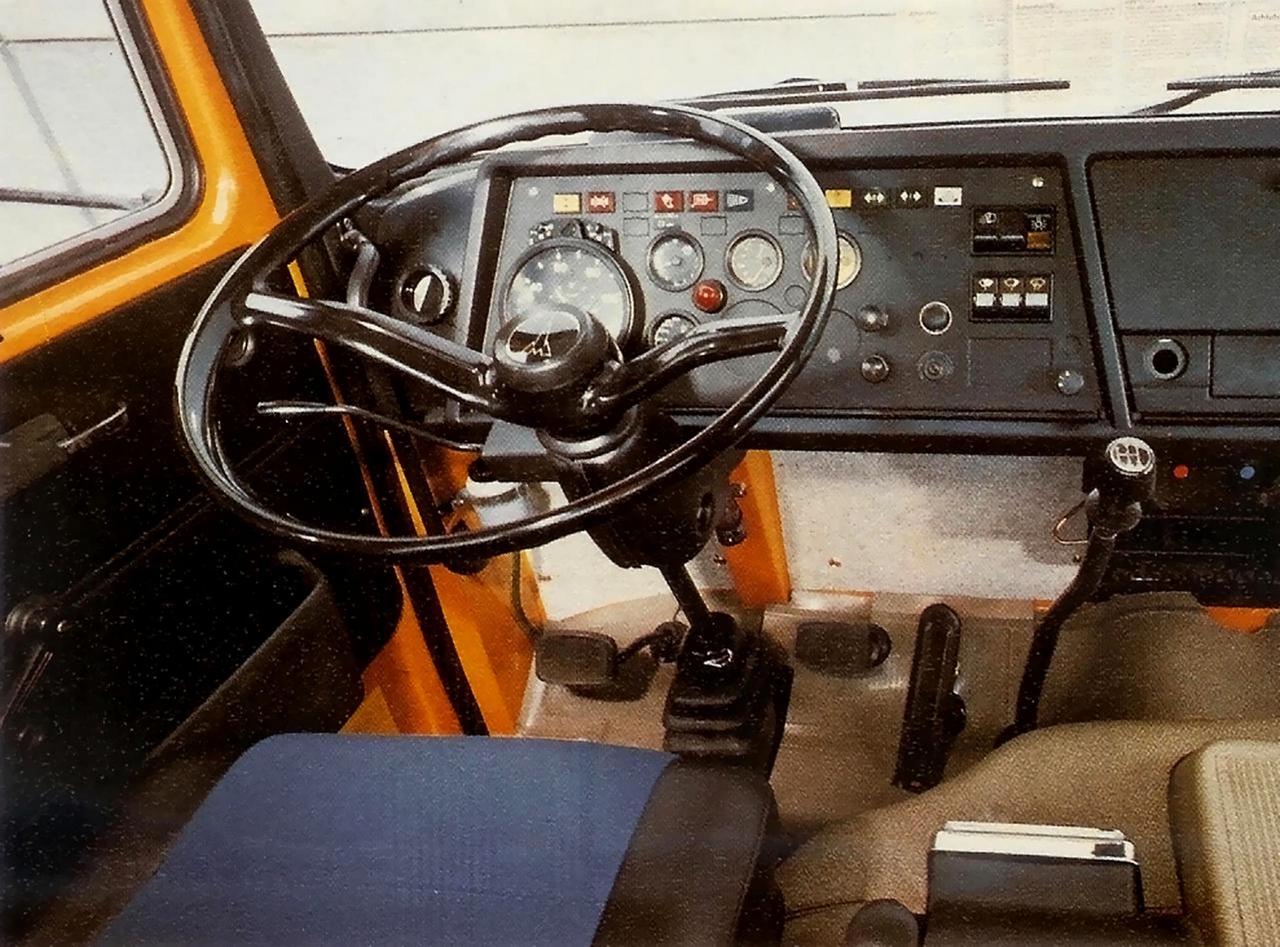

 Автомобили поставляемые по контракту 1974 года имели яркий оранжевый цвет, фургоны-автомастерские окрашивались в ярко красный цвет. В связи с унификацией производства, все новые капотные Магирусы имели совершенно идентичные кабины, моторные отсеки (капоты), переднюю облицовку и крылья передних колёс. В зависимости от устанавливаемого двигателя варьировалась лишь длина капота: 1 036 мм для 8-цилиндрового двигателя на Magirus 232 D 19, 1 200 мм для 10-цилиндрового на Magirus 290 D 26. Кабины бамовских Магирусов были трёхместными, цельнометаллическими, термо-шумоизолированными, с панорамными трёхслойными ветровыми стеклами и регулируемыми эргономическими сиденьями для водителей.

 К раме водительская кабина крепилась: спереди — с помощью двух кронштейнов и резиновых подушек, сзади — на резиновой подушке в центре опорной дуги, прикреплённой перпендикулярно к лонжеронам рамы. Кроме этого, для более плавного качания кабины во время движения по неровностям, сзади с каждой её стороны было установлено по два гидравлических амортизатора.

 Края крыльев передних колёс Магирусов имели защитные резиновые покрытия, на крыльях были смонтированы лампы указателей поворотов круглой формы и пружинные «антены», служившие обозначением габаритов автомобиля и видимые водителю с его места. В отличие от стандартной комплектации, предполагавшей только две передние прямоугольные осветительные фары, размещённые в бампере, но конструкционно от него независящие (в случае небольшой деформации бампера по каким-либо причинам, фары сохраняли направленность света), бамовские Магирусы имели четыре фары — дополнительно две круглые, закреплённые сверху на бампере. Все четыре фары закрывались защитными решетками. Ещё одним отличием Магирусов, собираемых для Советского Союза, от стандартных моделей было наличие вдоль передних углов кабины двух вертикальных воздухозаборников, необходимость которых была вызвана условиями эксплуатации грузовиков практически вне автодорог с твёрдым покрытием.

 Для обогрева кабины были установлены две автономные «печки» — отопительно-вентиляционные установки фирмы Webasto, работавшие на дизельном топливе, с отдельным бачком для 2-2,5 литров топлива, которого, в зависимости от наружной температуры, хватало на обогрев в течение двух — восьми часов при неработающем двигателе. Один из отопителей располагался под кабиной у правой подножки, другой был закреплён снаружи сзади кабины на левом лонжероне рамы, он использовался также для обогрева аккумуляторов. Во время эксплуатации автомобиля обогрев кабины мог осуществляться также и от двигателя.

 Благодаря эффективной очистке топлива, воздуха и масла, надёжным системам питания и выпуска отработавших газов, высокой степени сжатия топливной смеси, у Магирусов была достигнута высокая литровая мощность и минимальный удельный расход топлива. Двигатели Магирусов, особенно в условиях суровых сибирских зим, имели значительные преимущества перед другими аналогичного класса двигателями, и в частности с водяным охлаждением, строившимися в то время. По сравнению с двигателями водяного охлаждения до 20 % уменьшалось количество неисправностей, исключалась возможность замораживания двигателя, обеспечивались лучшие пусковые качества, без предварительного подогрева при температуре окружающего воздуха до −15 °C, а с использованием устройства облегчения пуска двигателя — до −25 °C.

 Меньшая масса двигателя способствовала его более быстрому прогреву и соответственно, уменьшению износа деталей кривошипно-шатунного механизма. Цилиндры и головки цилиндров были раздельными и взаимозаменяемыми, что было более удобно при ремонте.

 Расположение распредвала, топливного насоса высокого давления и вала привода вентилятора с гидромуфтой в развале между цилиндрами обеспечивало удобный доступ для обслуживания и ремонта.

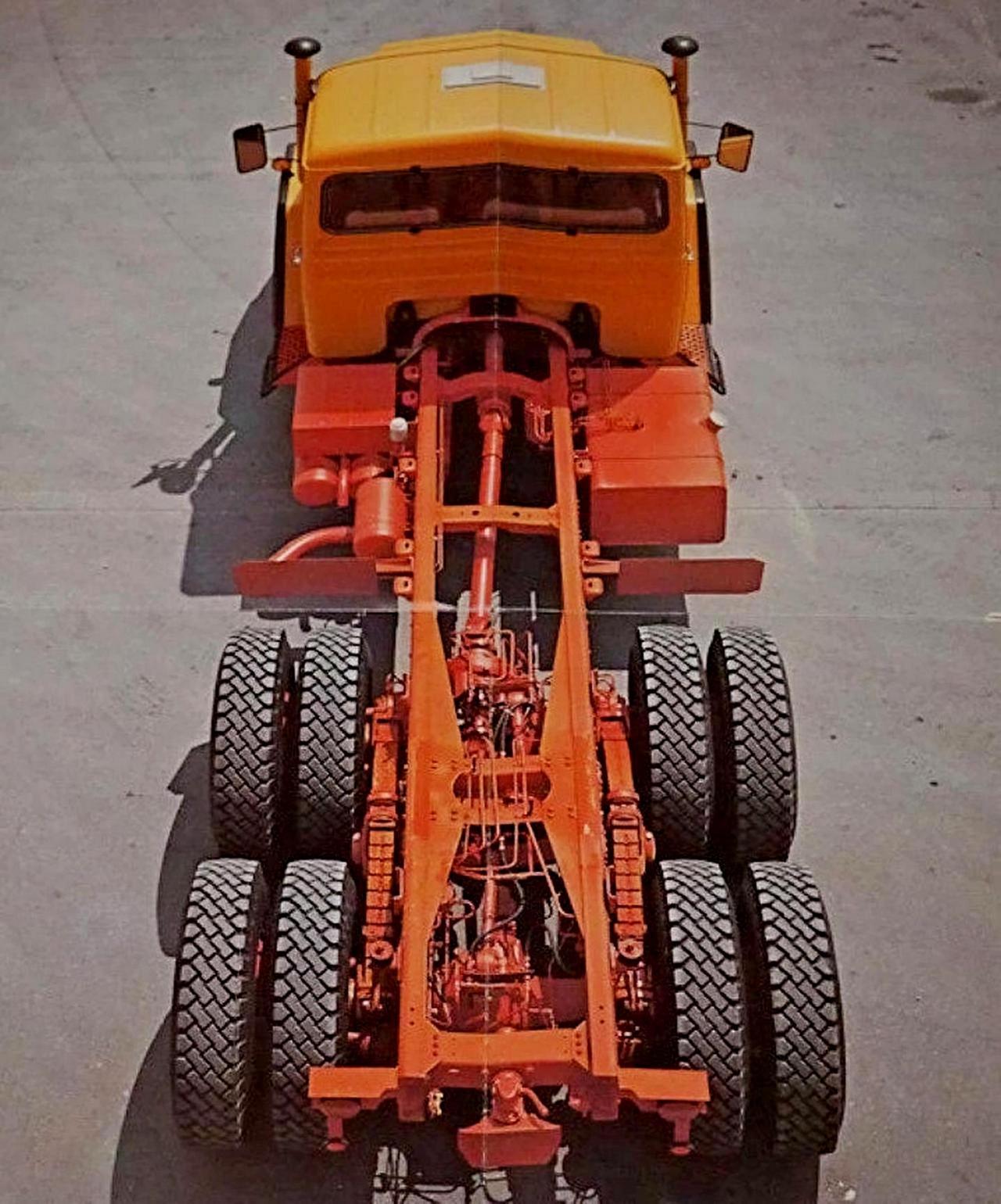

 Другие конструктивные особенности: дизельные двигатели воздушного охлаждения с автоматической регулировкой теплового режима, несинхронизированные шестиступенчатые коробки переда, стояночные тормоза с пружинными энергоаккумуляторами. Кроме этого, трёхосные грузовики оснащались межосевой и межколёсной блокировкой дифференциалов, на промежуточных мостах — цилиндрическими редукторами (вместо раздаточных коробок). Большинство агрегатов и узлов, применяемых на Магирусах, конструктивно значительно отличались от производившихся в советском автомобилестроении и были несколько сложней отечественных аналогов.



Технические характеристики автомобилей Magirus





Magirus 232D19L

Magirus 290D26L

Magirus 232D19K

Magirus 290D26K

Грузоподъемность, кг

11 500

16 600

10 000

14 500

Масса шасси автомобиля снаряженная/ допустимая полная, кг

5125/ 19 000

6565/ 26 000

5125/ 19 000

7565/ 26 000

Распределение полной массы на переднюю ось/ заднюю тележку, кг

6000/ 13 000

6000/ 20 000

6000/ 13 000

6000/ 20 000

Радиус поворота по колее переднего наружного колеса, м

9,2

9,5

9,2

9,5

Максимальная скорость с полной нагрузкой, км/ч

77

73

77

73

Габаритные размеры автомобилей, мм

7000х2490
х2800

7650х2490
х2800

7100х2490
х3100

8180х2490
х3100

Колесная база, мм

4600

3850+1380

4600

3850+1380

Геометрическая вместимость кузова, м3

9,89

6,58

5,9 (6,8*)

9,0 (11,2*)

Колея передних/ задних колес, мм:

1968/ 1809

1968/ 1809

1968/ 1809

1968/ 1809

Дорожный просвет, мм

320

320

320

320

Контрольный расход топлива, л/100 км

20

26

20

26

Двигатель:

·

·       рабочий объем, cм3

·       мощность, л.с.

·

·       крутящий момент, Н.м

F8L413
дизель, V-8
11 310
248 при 2650 мин-1
656 при 1200–1600 мин-1

F10L413
дизель, V-10
14 137
310 при 2650 мин-1
809 при 1200–1600 мин-1

F8L413
дизель, V-8
11 310
248 при 2650 мин-1
656 при 1200–1600 мин-1

F10L413
дизель, V-10
14 137
310 при 2650 мин-1
809 при 1200–1600 мин-1

Коробка передач

Механическая, 6-ступенчатая

*Насыпной объем «с шапкой», м3.
