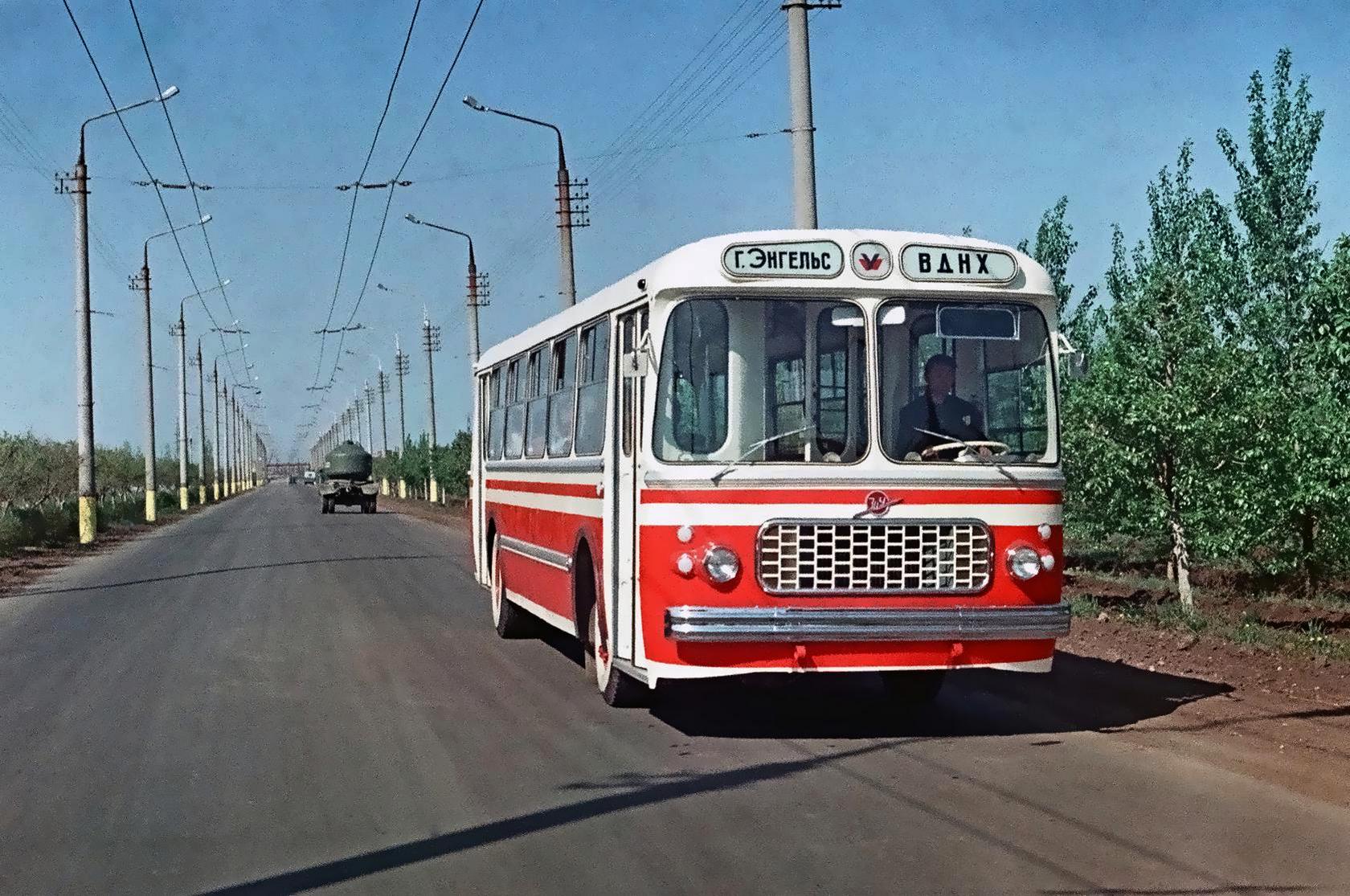

ЗиУ-6-2М, он же ЗиУ-680, 4х2 2-дверный городской автобус большой вместимости, унифицирован с троллейбусом ЗиУ-5Г, мест: сидячих 38, общее до 120, вес: снаряженный 9.38 тонн, полный 17.85 тонн, максимальная скорость 70 км/час.
Двигатель: Raba-MAN D2156HM6U 192 лс
опытный 3 экземпляра, ЗиУ г. Энгельс, 1969-70 год выпуска.

Производитель модели: Vector Мodels г. Херсон, vectormodels.com.ua, Таляронок Алексей, V1-32, ручная работа, сделано на Украине в 2011 году.
 Произведено:  Vector-Models г. Херсон
 Масштаб:  1:43

Описание оригинала

ЗиУ-6-2М, он же ЗиУ-680, опытный 2-дверный городской автобус большой вместимости, унифицирован с троллейбусом ЗиУ-5Г

Начало выпуска:

1969

Окончание выпуска:

1970
Производитель:  ЗиУ г. Энгельс
Страна производства:  Россия и СССР
Тип производства:  Штучное производство
Файлы

Изготовитель: Ордена Трудового Красного Знамени (1971 г.) троллейбусный завод имени М.С. Урицкого, г. Энгельс, Саратовская обл.

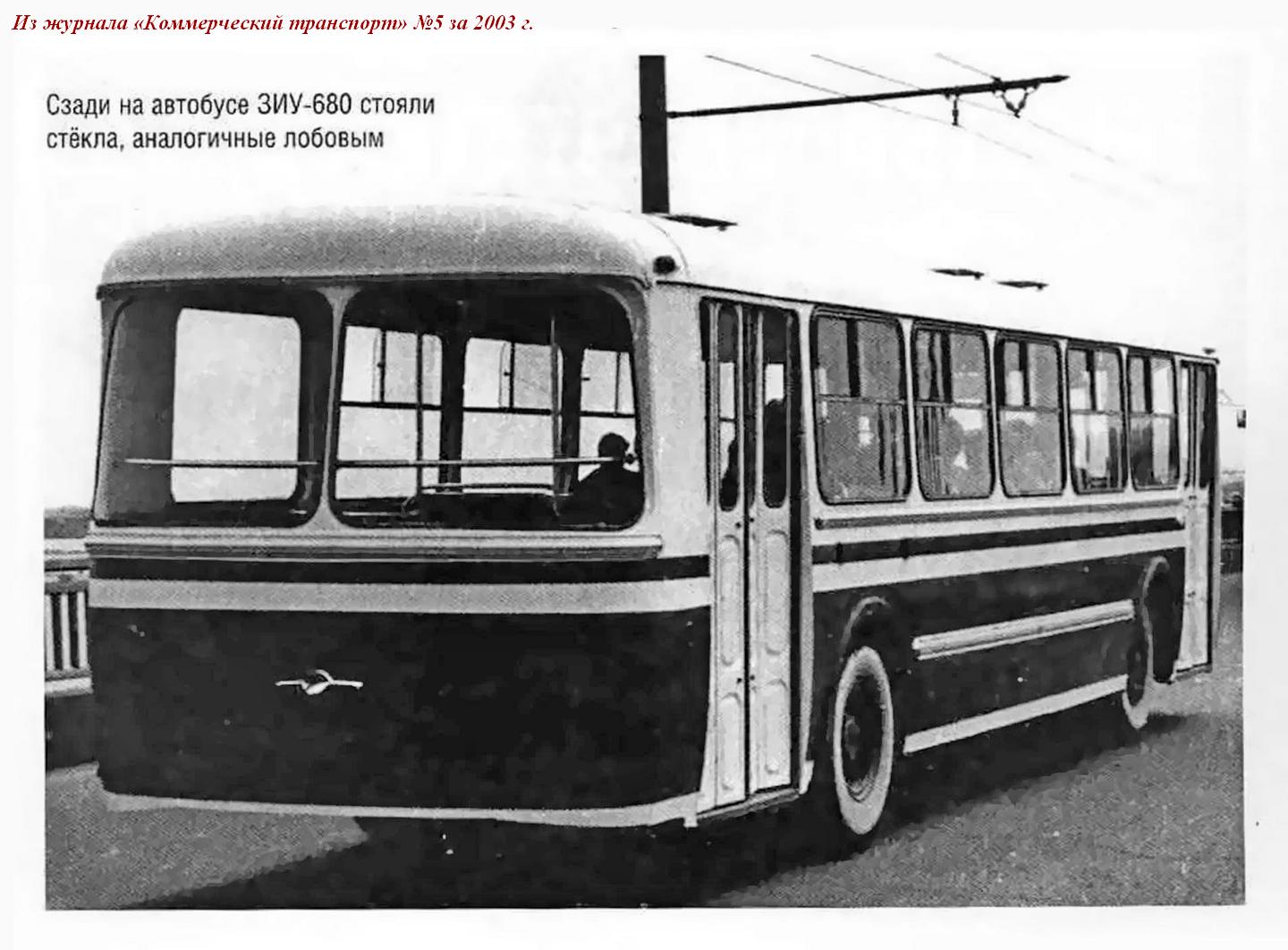

Из статьи М.А. Шелепенкова «Фиаско проекта ЗиУ-6» в журнале «Коммерческий транспорт» №5 за 2003 г.

История знает немало примеров, когда здравая идея погибала под гнётом экономических и бюрократических несостыковок. Попытка троллейбусного завода им. Урицкого наладить выпуск троллейбусов и автобусов с унифицированными кузовами - из их числа.

 Задумали на троллейбусном заводе им. Урицкого, в г. Энгельсе Саратовской области, в середине 50-х годов прошлого века выпускать троллейбус и автобус с унифицированными кузовами, агрегатами ходовой части и рулевого управления. Это сейчас кажется чего тут особенного, троллейбус и автобус и так похожи. как братья-близнецы, только тяговые установки у них разные. Но в 50-е годы все выглядело несколько иначе.

 Основным городским автобусом в СССР был ЗиС-155. ему на смену только что пришёл ЗиЛ-158.
Оба автобуса имели двигатель спереди, справа от водителя. Максимальная вместимость автобусов составляла 50 и 60 человек соответственно. Был ещё ЛАЗ-695 с двигателем в заднем свесе и пассажировместимостью 60 человек. А троллейбусы? Основной троллейбус МТБ-82 вмешал уже 70 человек, а новейший опытный ТБУ-1 - 100 человек! Чувствуете разницу между пассажировместимостью троллейбуса и автобуса? Это нее потому, что силовая установка троллейбуса находится под полом и нс занимает места в салоне.

 Так почему бы нс сделать автобус на базе троллейбуса? В 1958 году в НАМИ на базе опытного троллейбуса ТБУ-1 был разработан ходовой макет большого городского автобуса, на котором была проверена работоспособность некоторых идей. В частности, силового агрегата, состоящего из двух двигателей ЗиЛ-164 и оригинального дистанционного электропневматического управления коробкой передач. На ходовом макете двигатели располагались с левой стороны вертикально, поэтому над ними пришлось сделать капоты, на которые, и свою очередь, устанавливались 2-местные сиденья для пассажиров. Но расчеты покалывали, что возможно также разместить все агрегаты, включая двигатели. пол иолом, без дополнительных надстроек и виде капотов, пандусов и ступенек.

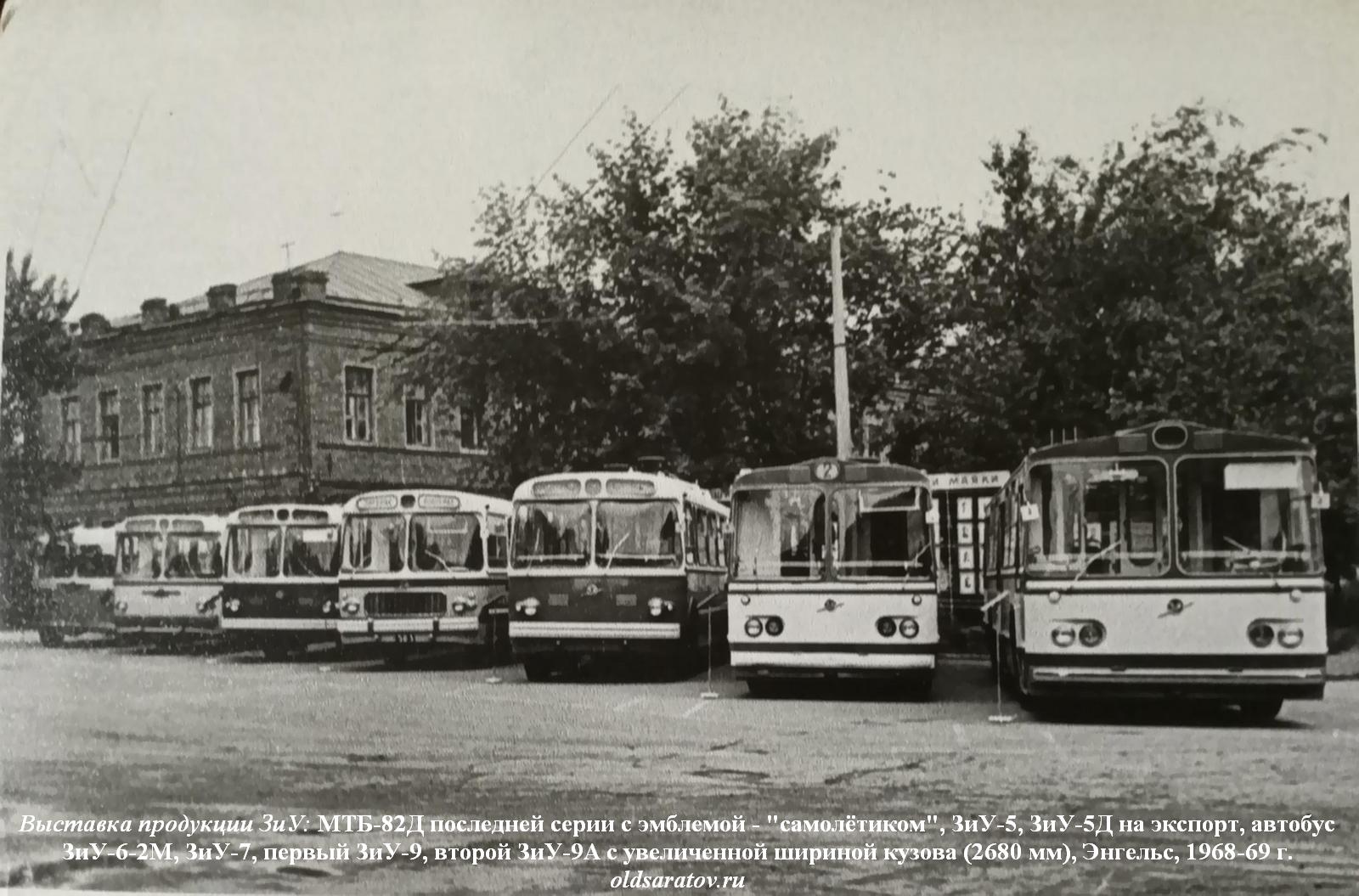

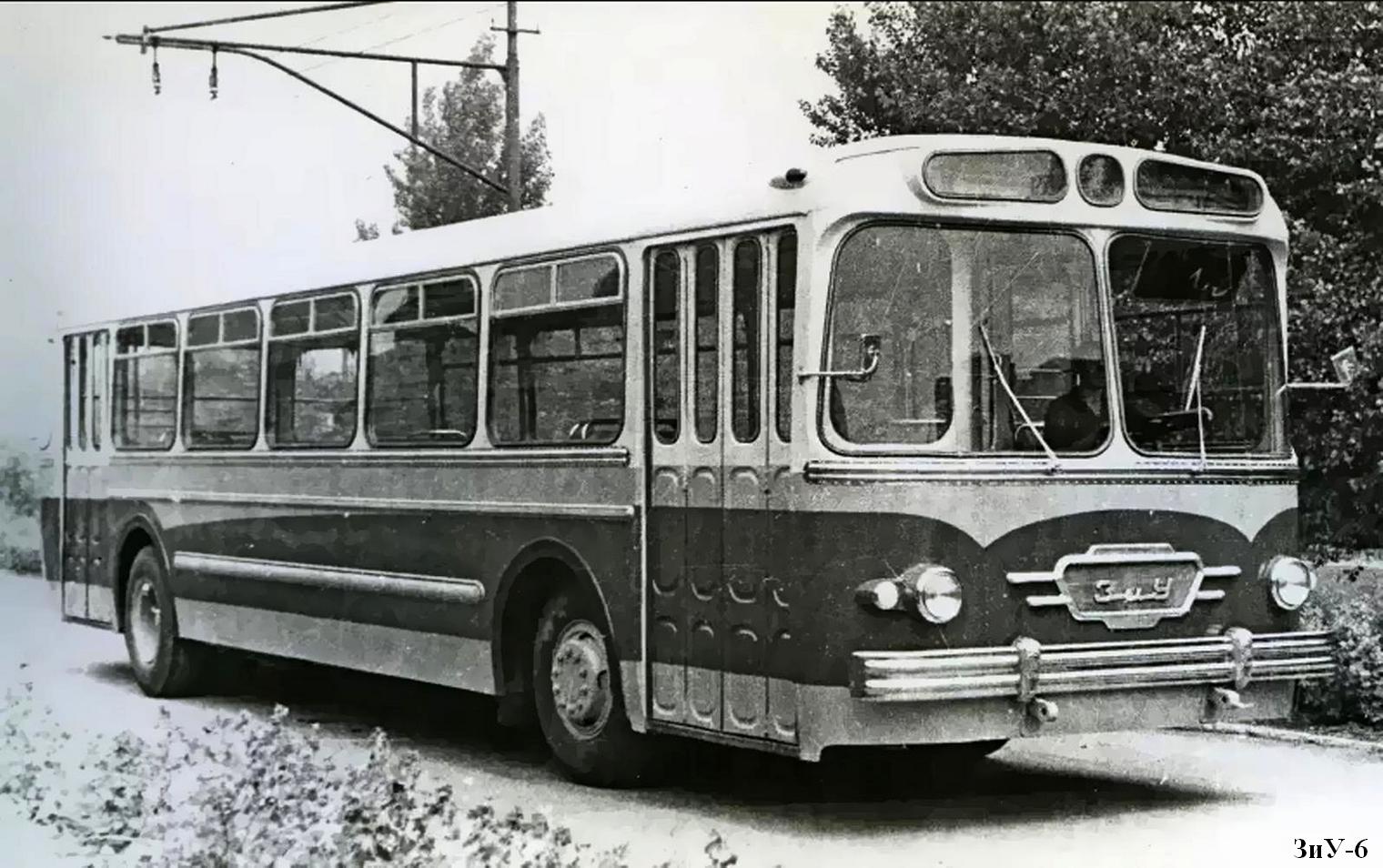

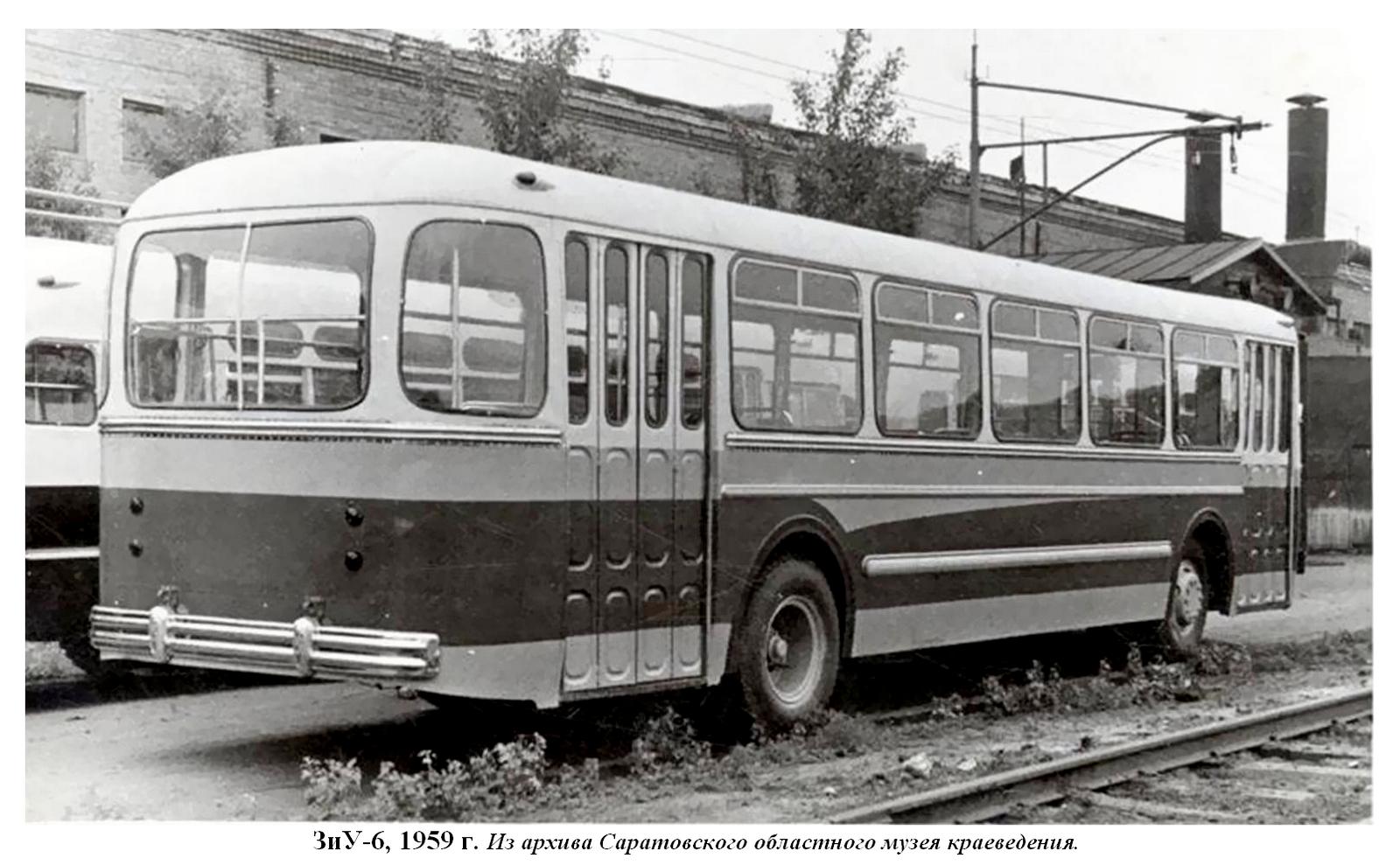

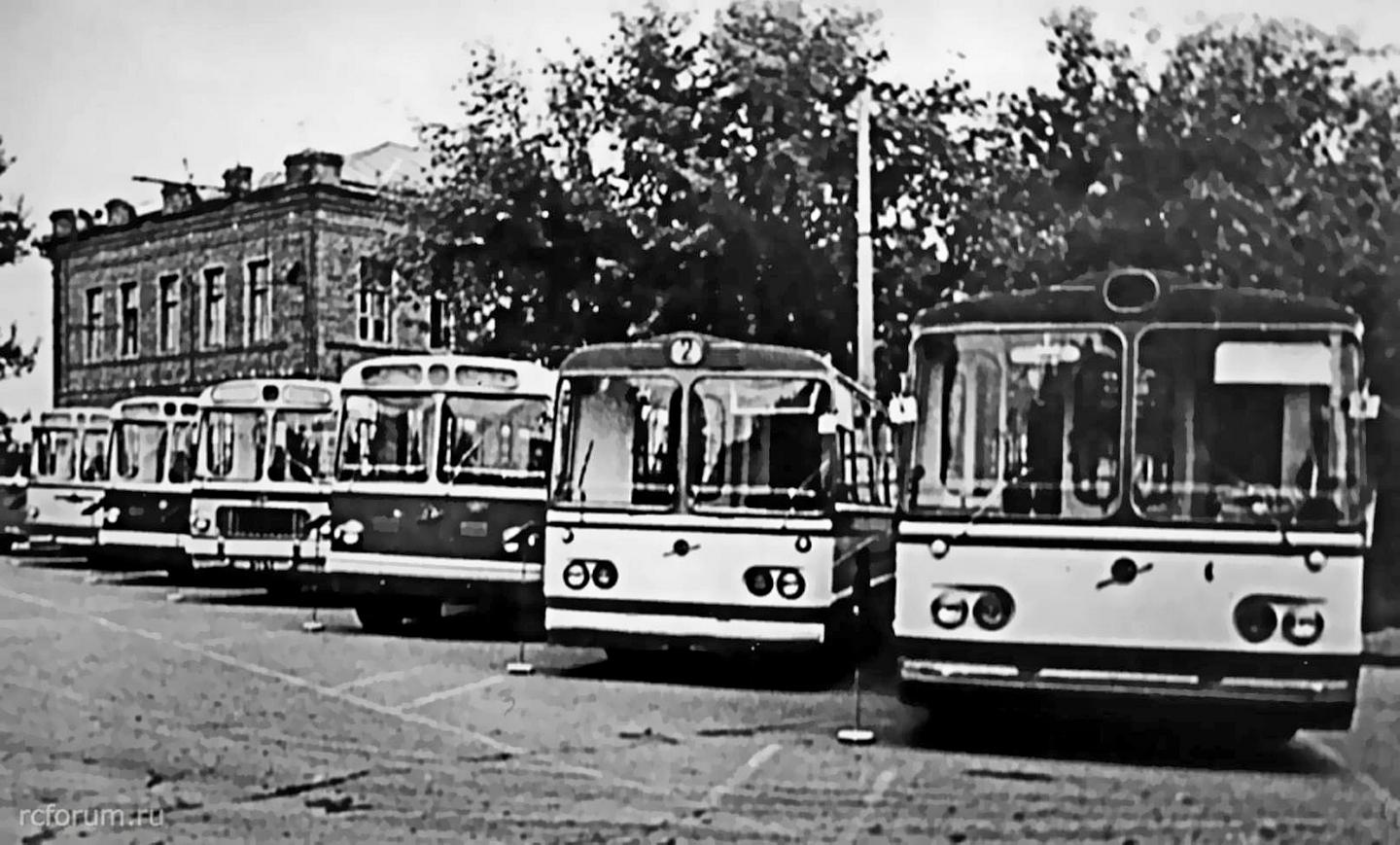

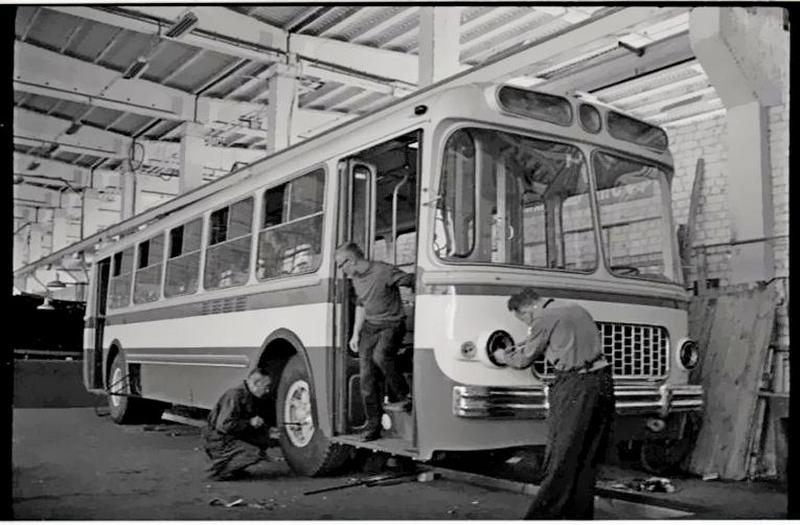

 На следующий год на заводе им. Урицкого собрали новый опытный троллейбус ЗиУ-5 и унифицированный с ним опытный автобус ЗиУ-б. Пассажировместимость новых машин составила 120 человек, унификация троллейбуса к автобусу достигала 75%. а без учёта тягового оборудования - 90! Подобная унификация позволяла значительно сократить производственные затраты при изготовлении автобусов и троллейбусов на одном заводе.

 У троллейбуса ЗиУ-5 судьба сложилась более или менее гладко. Посте испытаний и опытной эксплуатации в Москве и других городах троллейбус с 1961 года освоили в серийном производстве и выпускали вплоть до 1972 года. А вот у автобуса всё получилось не так гладко, хотя с технической точки зрения ЗиУ-б был наиболее интересным автобусом второй половины 50-х годов.

 На автобусе применили уже опробованную схему с двумя последовательно соединёнными двигателями ЗиЛ-164, которые располагались под полом кузова, в базе, у левого борта. Для того чтобы двигатели разместились пол полом, их наклонили на 60 градусов в сторону коллекторов. Для обеспечения работы в наклонном положении и удобства обслуживания моторы подверглись изменениям. Все агрегаты и устройства, расположенные на стандартных двигателях с левой стороны. были перенесены на правую и располагались со стороны коллекторов. Таким образом. все агрегаты, включая карбюраторы. находятся с одной стороны, доступной для обслуживания через дверцы левого борта кузова.

 Двигатели соединялись между собой карданным валом через гидромуфту от легкового автомобили ЗиМ-12. Их суммарная мощность составляла 210 л.с. Крутящий момент от второго двигателя передавался через карданный вал на раздаточную коробку, далее в коробку передач. а затем на главную передачу. Свободные концы валов раздаточной коробки использовались для привода вентилятора системы охлаждения и компрессора. В вентилятор охлаждения был встроен еще и генератор.

 Пятискоростная коробка передач от автомобиля МАЗ-200 имела оригинальное дистанционное элсктропневматичсское управление. На рулевой колонке устанавливался контроллер переключения передач, а на крышке коробки вместо стандартного механизма переключений с рычагом был установлен элсктропневматнческнй механизм. Механизм имел силовой пневмоцилиндр и систему соленоидов. устанавливающих рычажок кулисы и нужное положение. Механизм переключения КП был связан со следящим устройством на сцеплении. И при переключении передач сцепление отключалось автоматически, а включение осуществлялось при нажатии на педаль акселератора. Скорость включения сцепления была согласована с силой нажатия на педаль газа. При малом нажатии па педаль сцепления включалось более медленно. Это позволяло трогаться на автобусе без рывков и, в то же время, быстро включать сцепление при переключении передач на ходу.

 Конечно, многие премудрости конструкции ЗиУ-б были вынужденным шагом, в том числе и применение спаренной силовой установки. Отечественного двигателя, подходящего по конструкции и мощности. в то время просто не существовало. Однако в НАМИ проектировали 6-цилиндровый 4-тактный дизель мощностью 180-200 л.с. с горизонтальным расположением цилиндров и автоматической КП. Именно этим агрегатом планировалось со временем заменить спаренные двигатели на ЗиУ-6. А выпускать дизель собирались на Ярославском моторном заводе. Был даже построен опытный образен ЗиУ-6-2 с таким агрегатом, и он проходил испытания в Ярославле. Но моторный завод, и так перегруженный заказами, нс смог наладить выпуск ещё одного тина двигателей. Автобус остался без двигателя. Поиск подходящих агрегатов в социалистических странах также не дал положительных результатов. Чешский двигатель не подошёл но параметрам, а венгерский показался слишком дорогим.

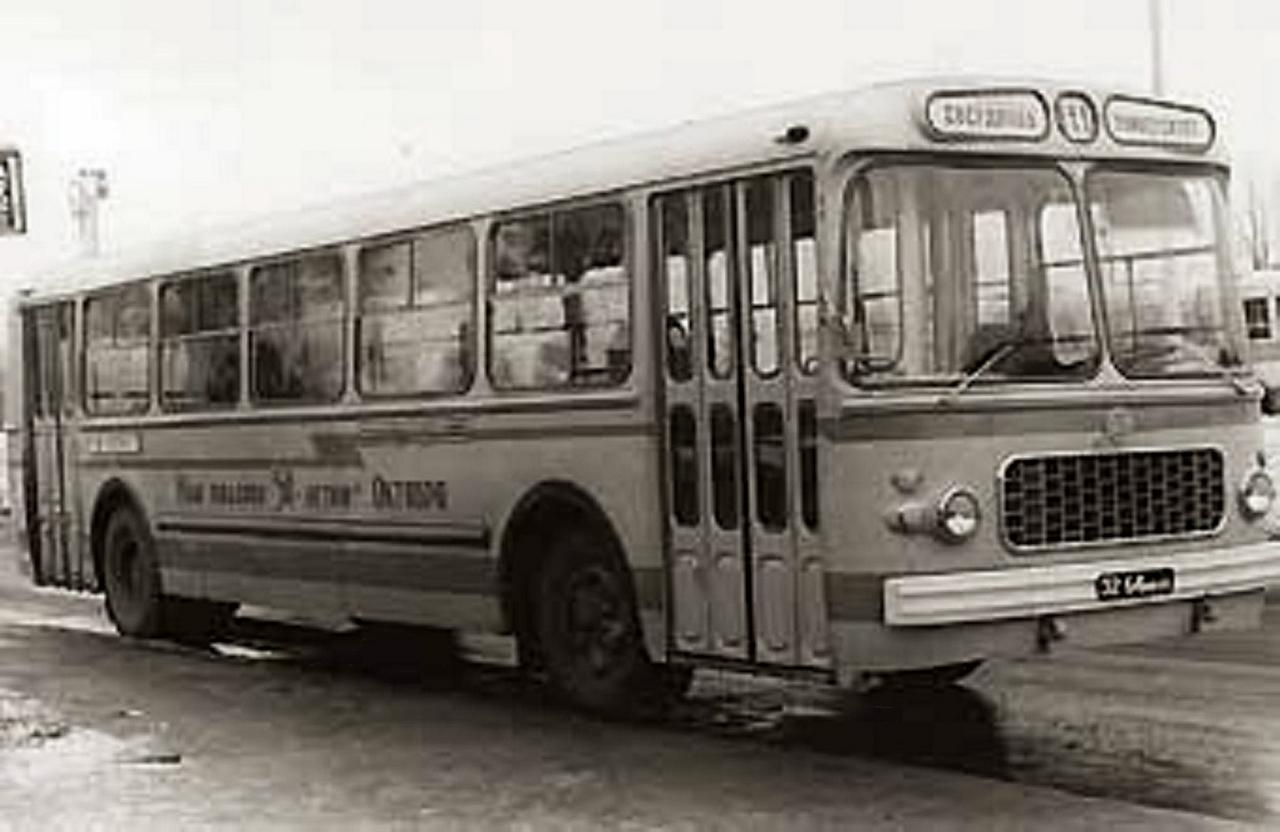

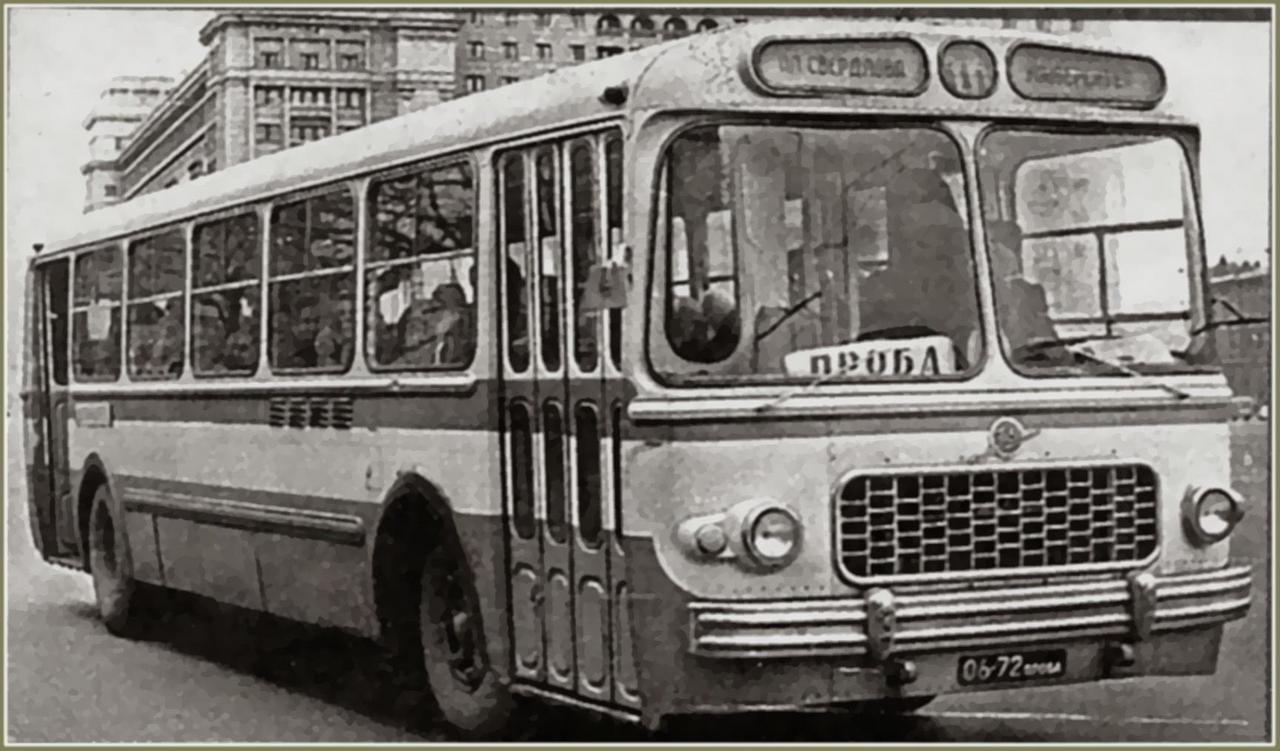

 На некоторое время проект ЗиУ-б был приостановлен, пока в 1967 году не появилась новая версия автобуса ЗиУ-6-2М. Внешне он практически не изменился. а вот конструкция поменялась кардинально. В качестве силового агрегата все-таки был выбран венгерский дизель Рабо-МАН DZ156HM6U с горизонтальным расположением цилиндров. мощностью 192 л.с. Теперь уже двигатель располагался пол потом в середине салона, вместе с чешской автоматической гндромеханической коробкой передач Praga-2M-70. Была выпущена небольшая партия таких автобусов: они проходили пробную эксплуатацию в Саратове и в 3-м автобусном парке столицы на 111-м маршруте.

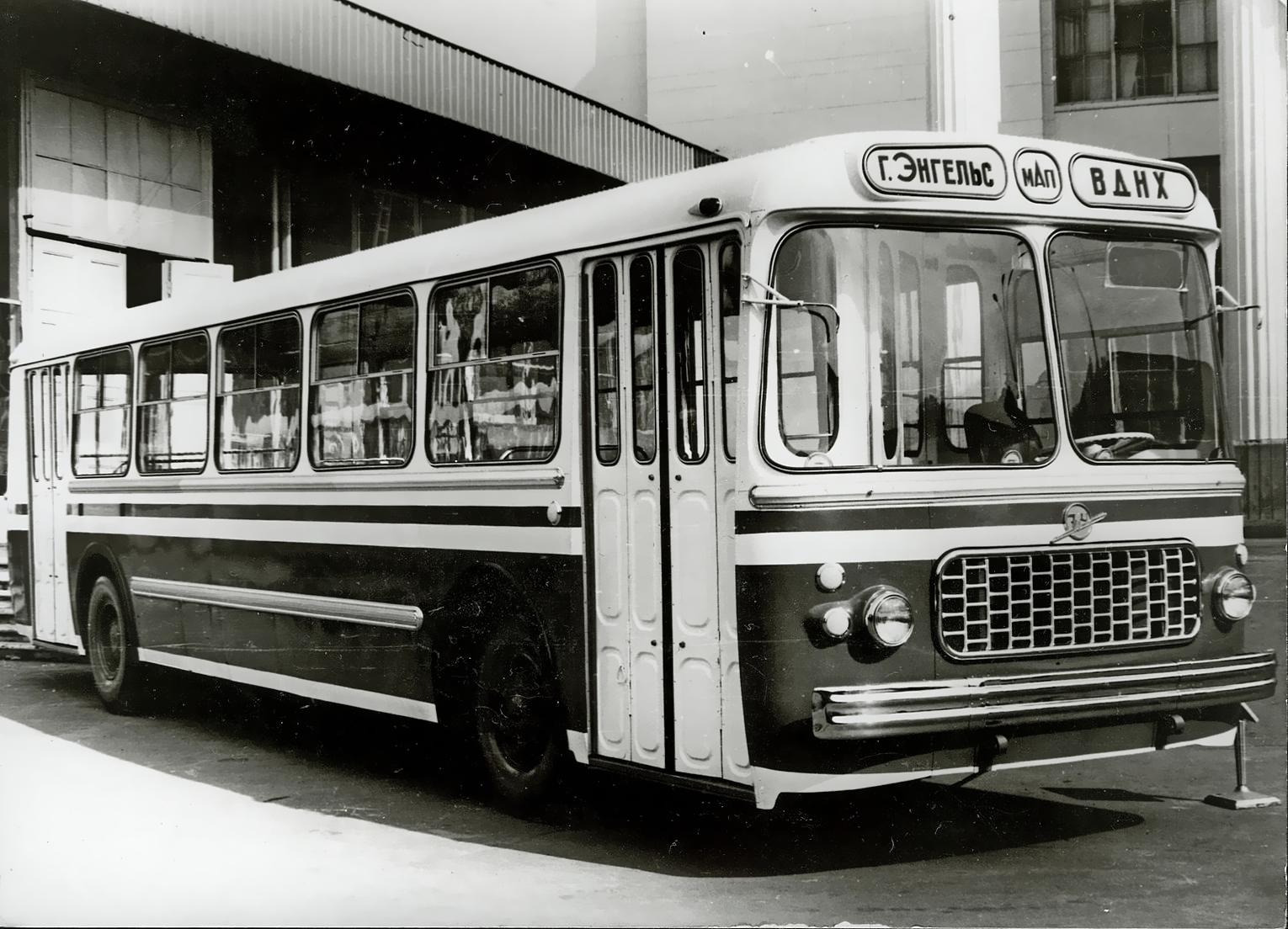

 По результатам испытании в 1971 году был подготовлен модернизированный вариант автобуса под наименованием ЗиУ-680. Этот автобус демонстрировался на ВДНХ СССР как перспективная модель, но дни базовой модели троллейбуса ЗиУ-б на заводе уже были сочтены. Со следующего года там готовились к производству нового 3-дверного троллейбуса ЗиУ-9. Получается, что судьба ЗиУ-680 была предрешена. и это несмотря на то, что ЗиУ-680 во многом превосходил выпускавшийся в массовом порядке ЛиАЗ-677.

 Впоследствии троллейбусный завод Урицкого не раз возвращался к теме автобусов. унифицированных по кузову с основной продукцией - троллейбусами. В разное время были созданы несколько опытных автобусов на базе кузова ЗиУ-9. но и они остались без перспективы серийного производства, Последняя попытка завода создать унифицированное семейство автобусов и троллейбусов датируется уже нашим рыночным временем. Только пока из этой хорошей идеи ничего путного не получилось.

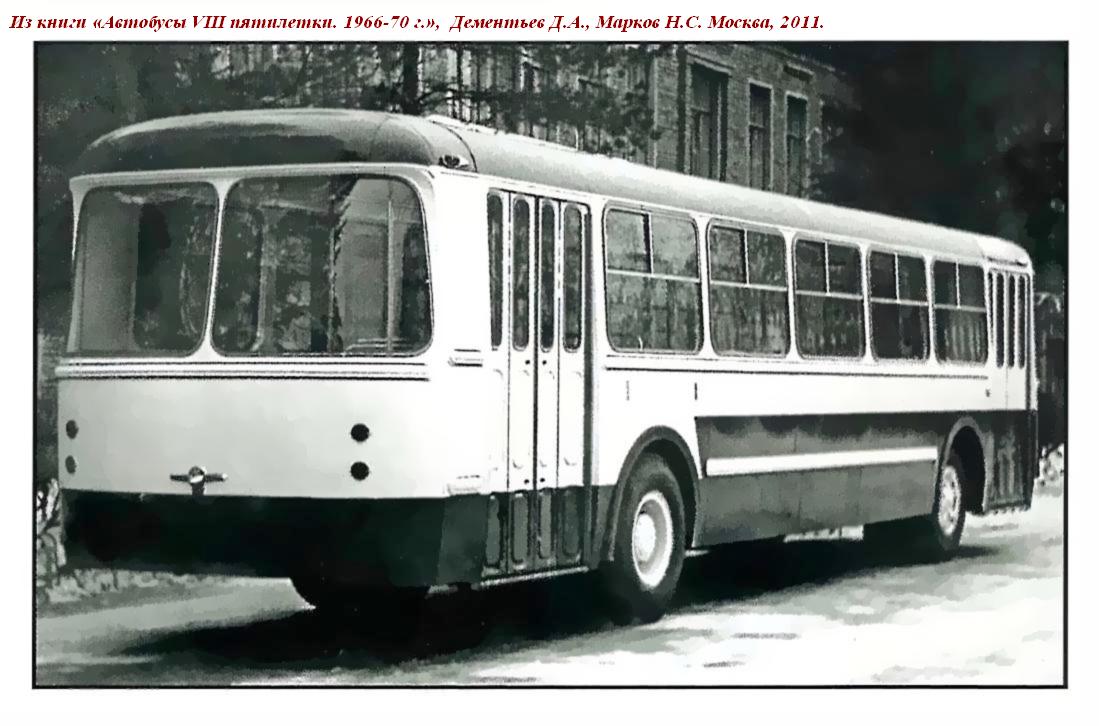

Из книги «Автобусы VIII пятилетки. 1966-70 г.»,  Дементьев Д.А., Марков Н.С. Москва, 2011.

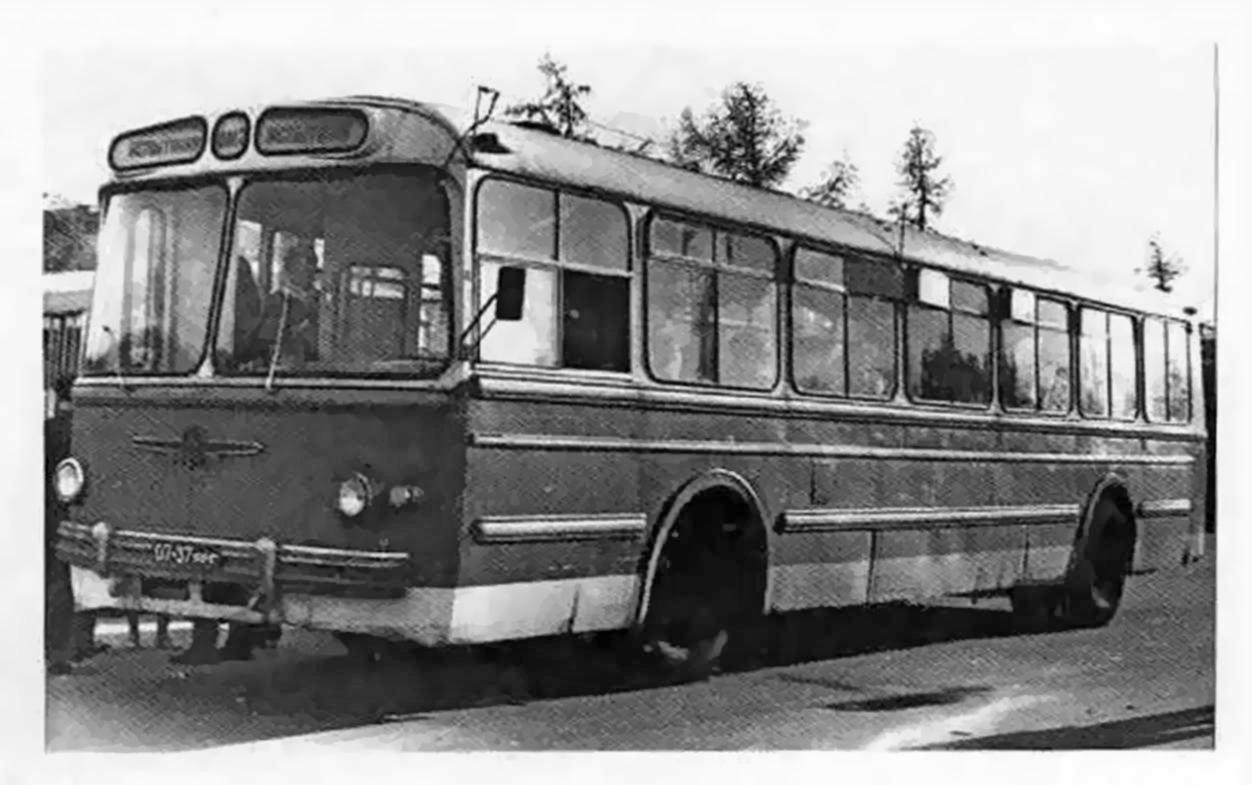

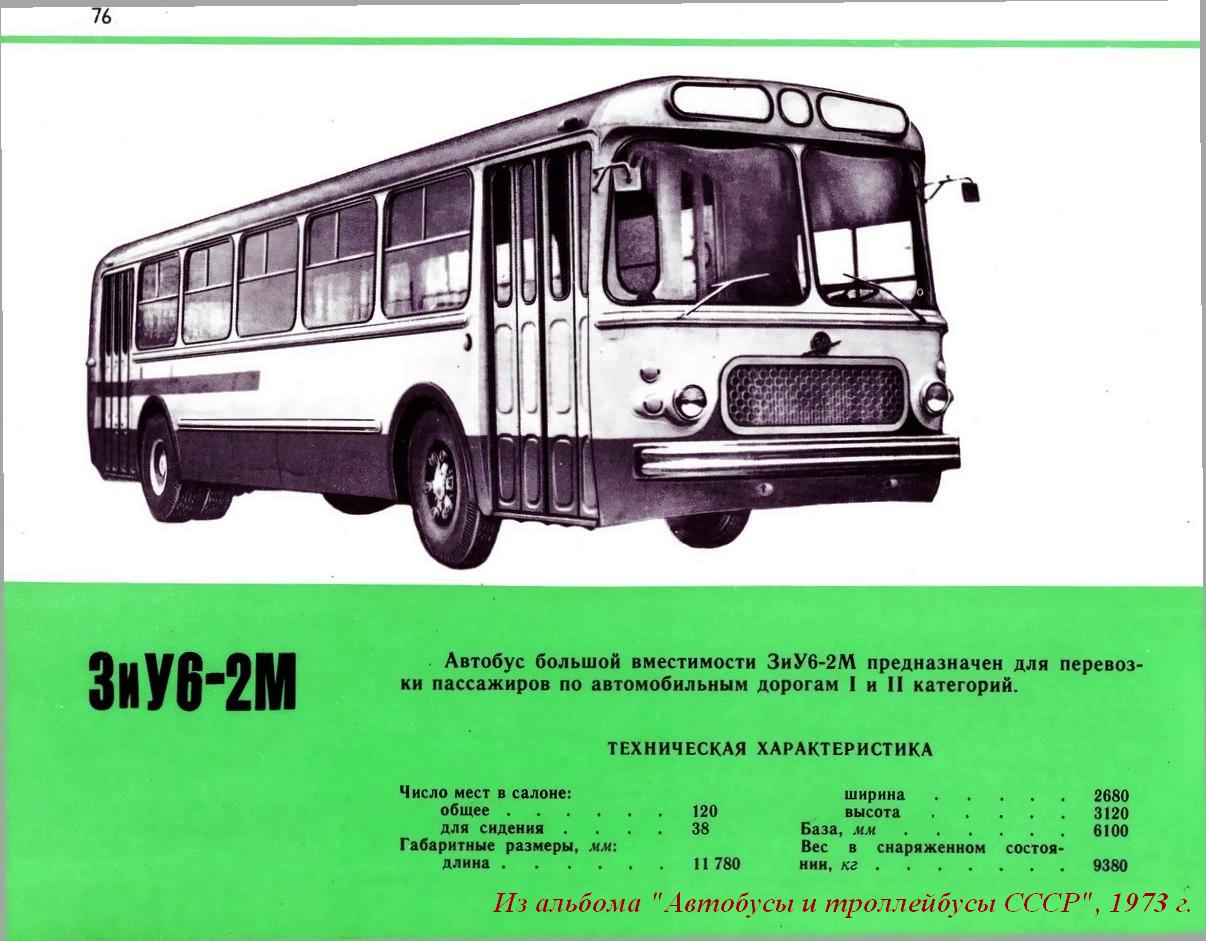

ЗиУ-6М, ЗиУ-6-2М (ЗиУ-680).

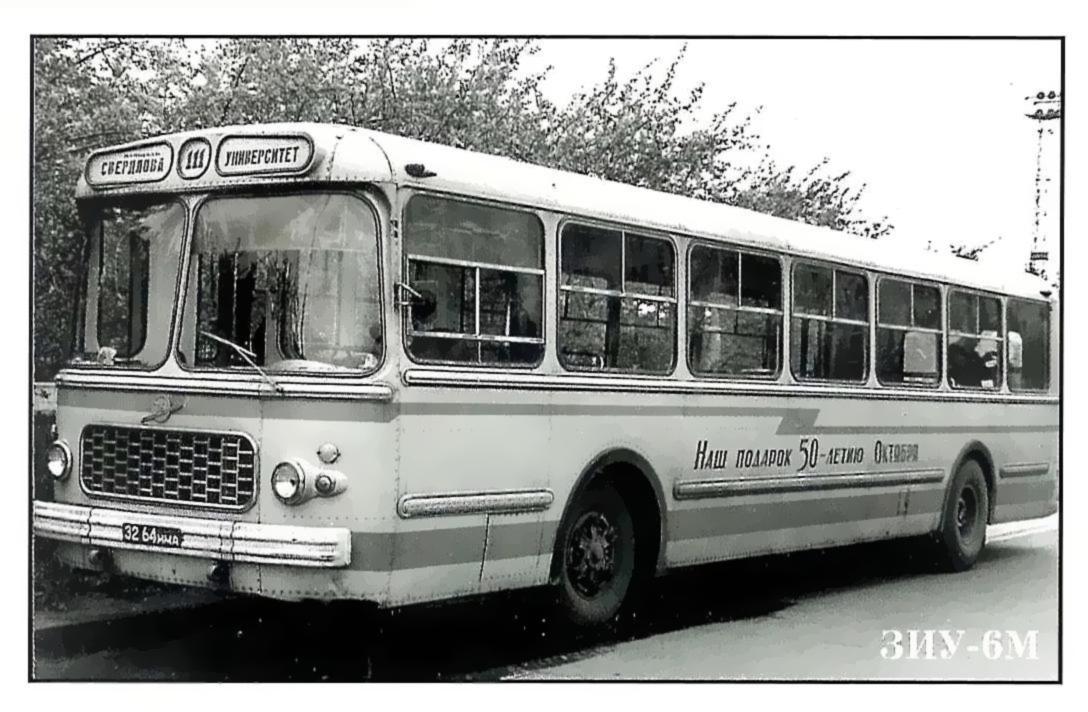

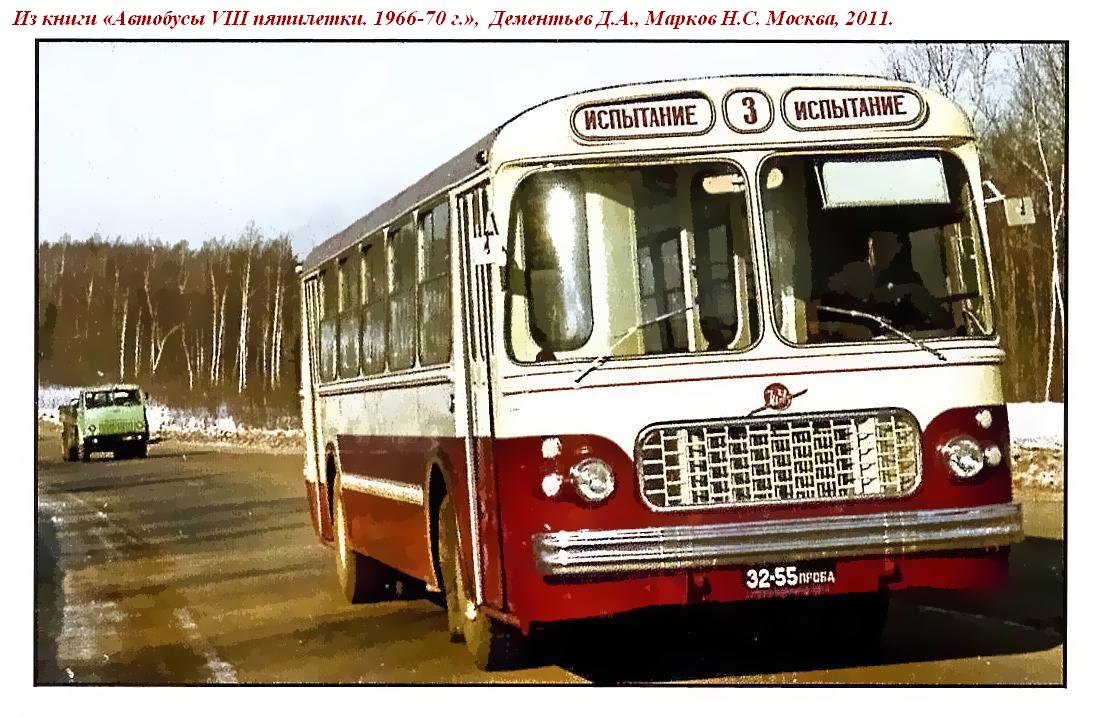

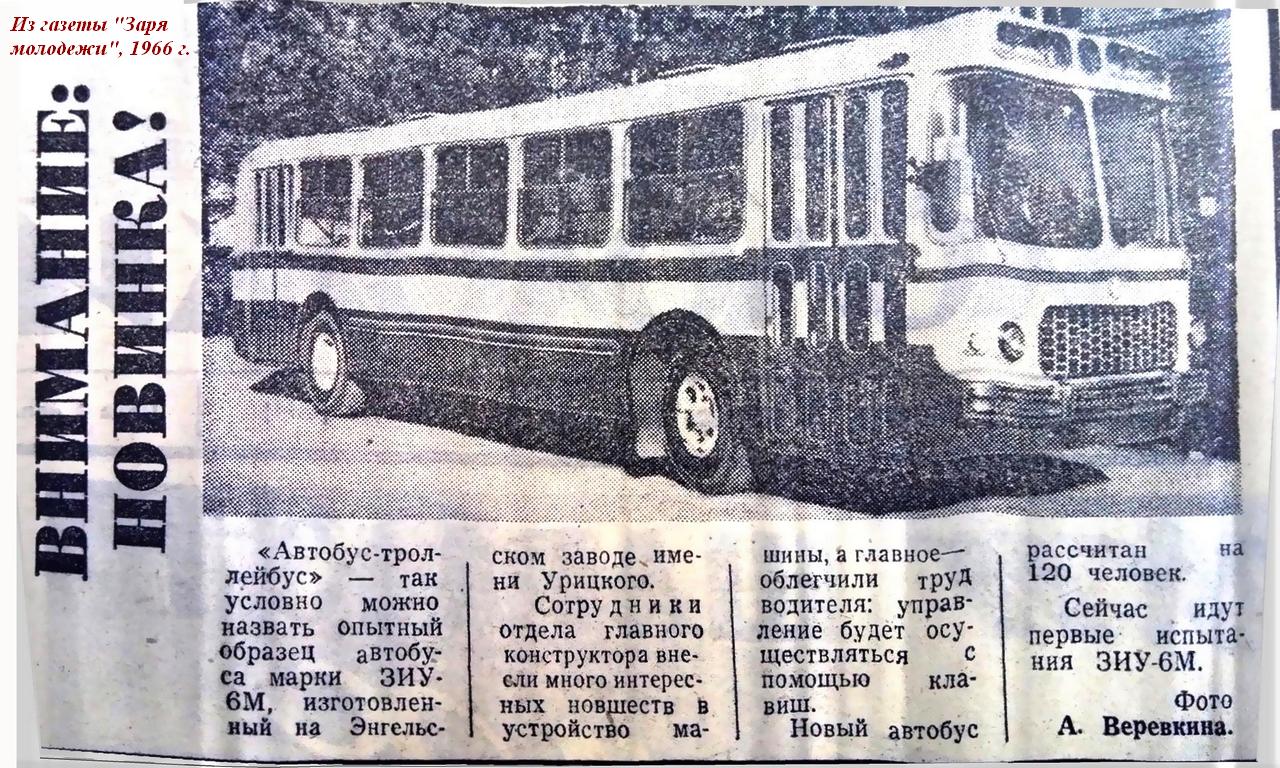

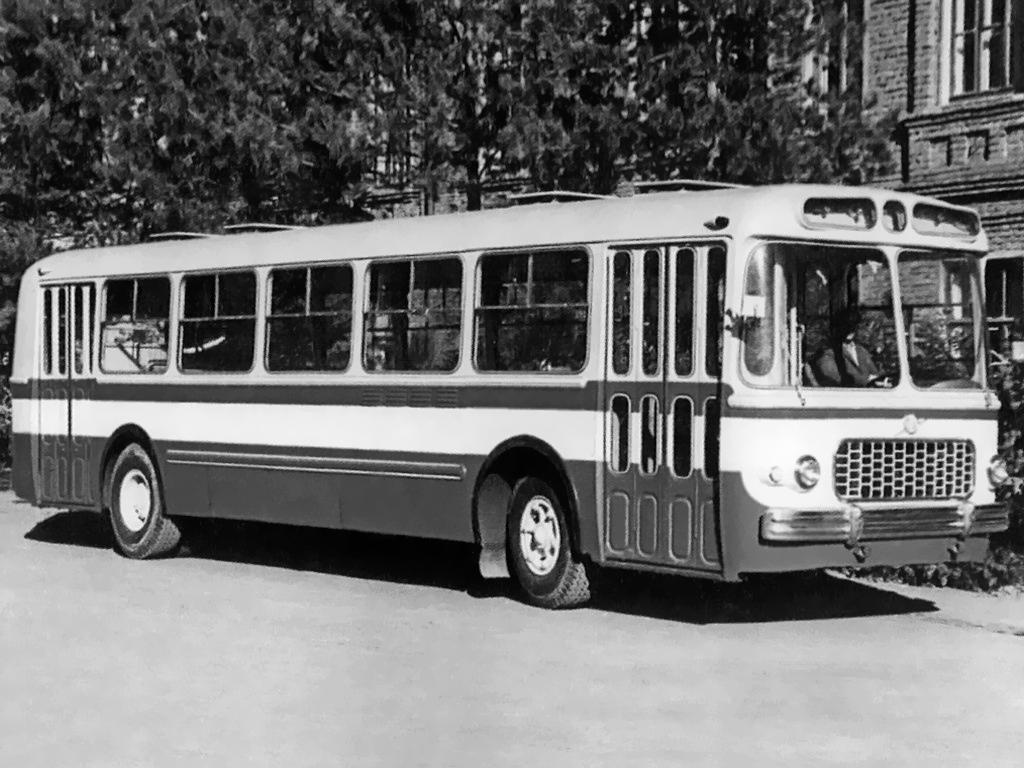

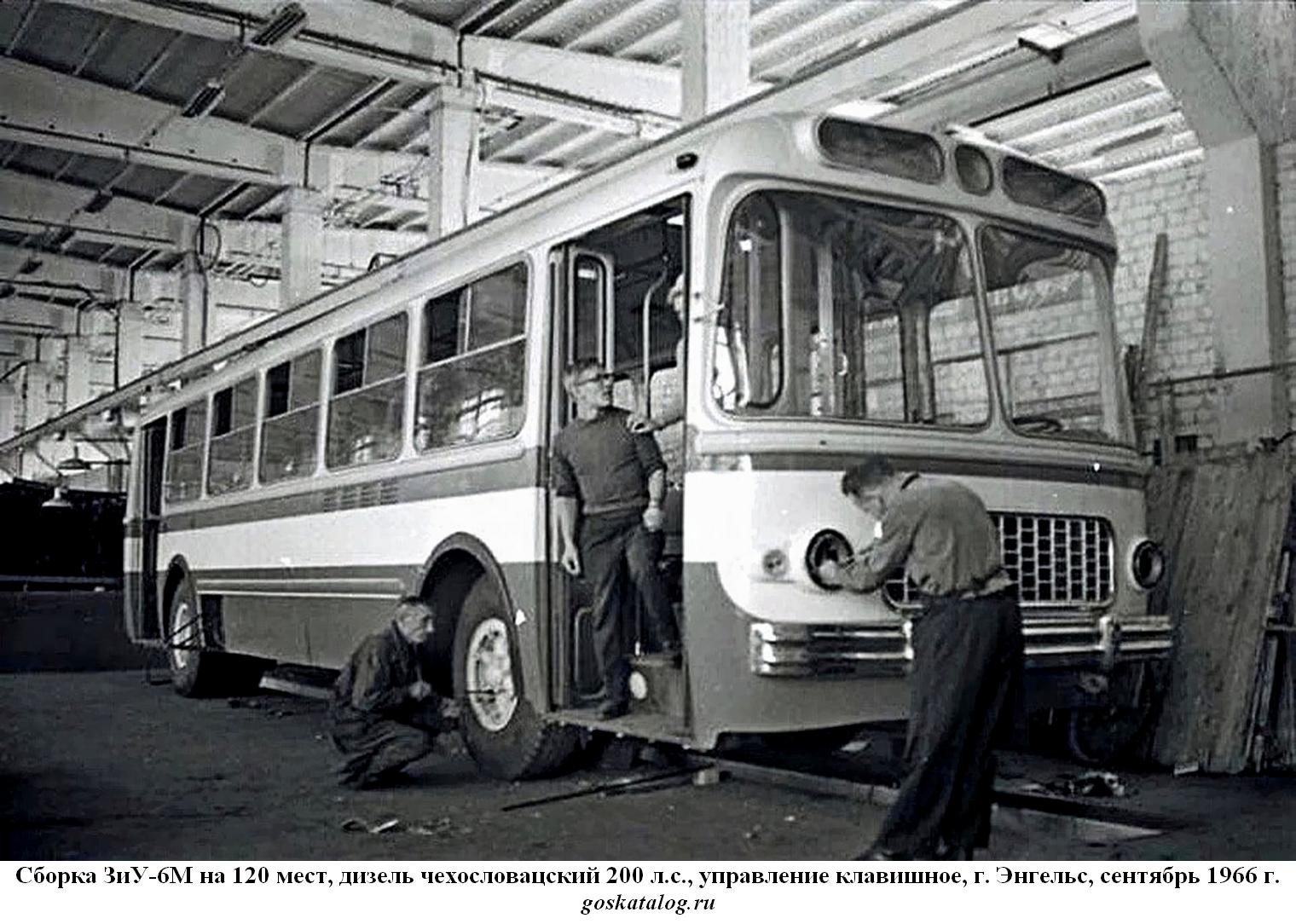

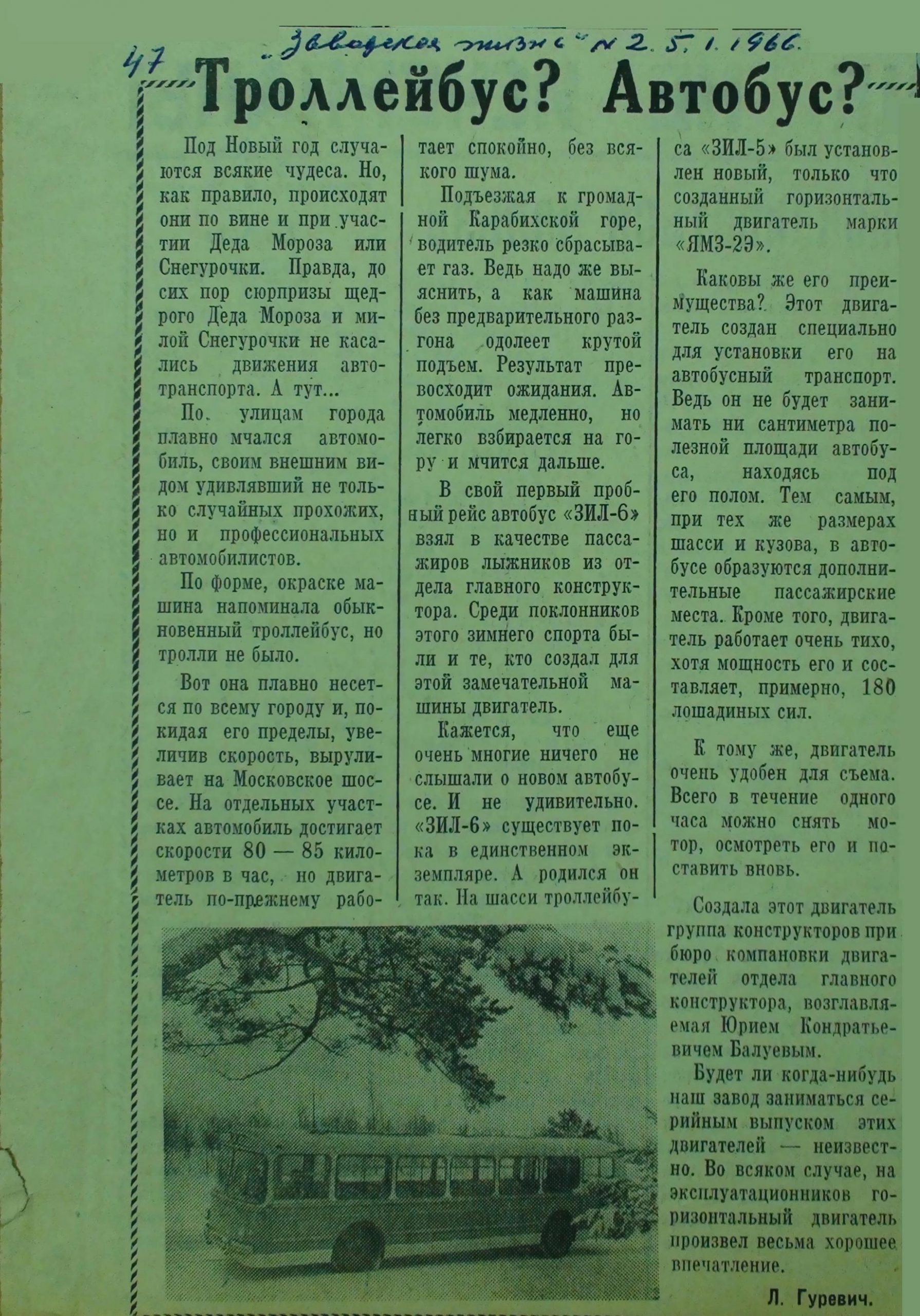

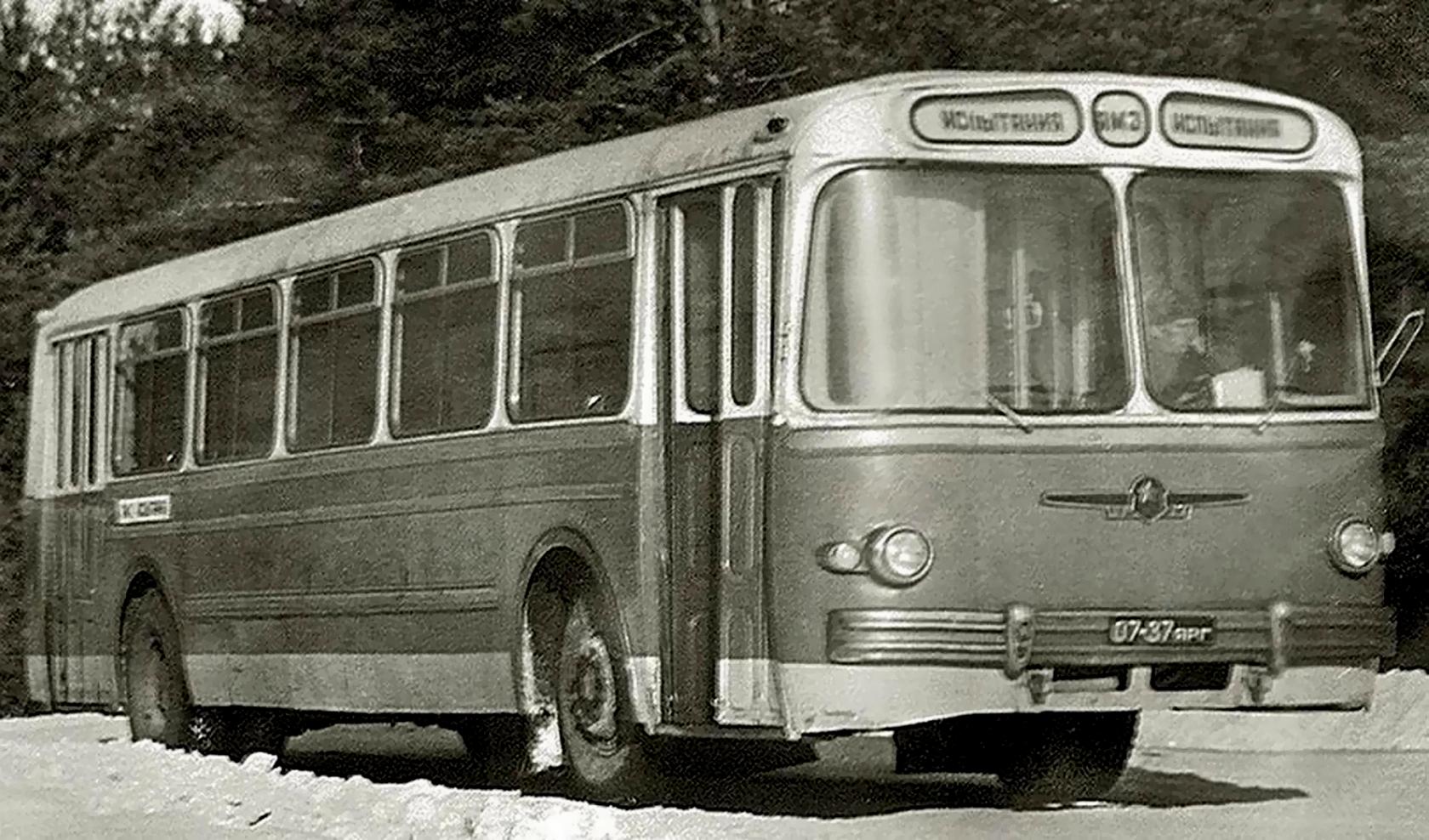

 Первый опытный образец 120-местного городского автобуса ЗиУ-6М, широко унифицированного по кузову с серийным троллейбусом ЗиУ-5Г, был построен в Энгельсе (Саратовская обл.) в 1966 году. В отличие от разработанных ранее версий «шестерки» с отечественными агрегатами, в автобусе ЗиУ-6М ставка была сделана на силовой агрегат чешскою производства — дизель Skoda ML630 с горизонтальным расположением цилиндров и автоматическую 2-ступенчатую коробку передач Praga (разработанную, кстати, институтом НАМИ). После проведения эксплуатационных испытаний техническая документация на опытный автобус подверглась доработке, по результатам которой на заводе в 1967 году были собраны два улучшенных образца ЗиУ-6М.

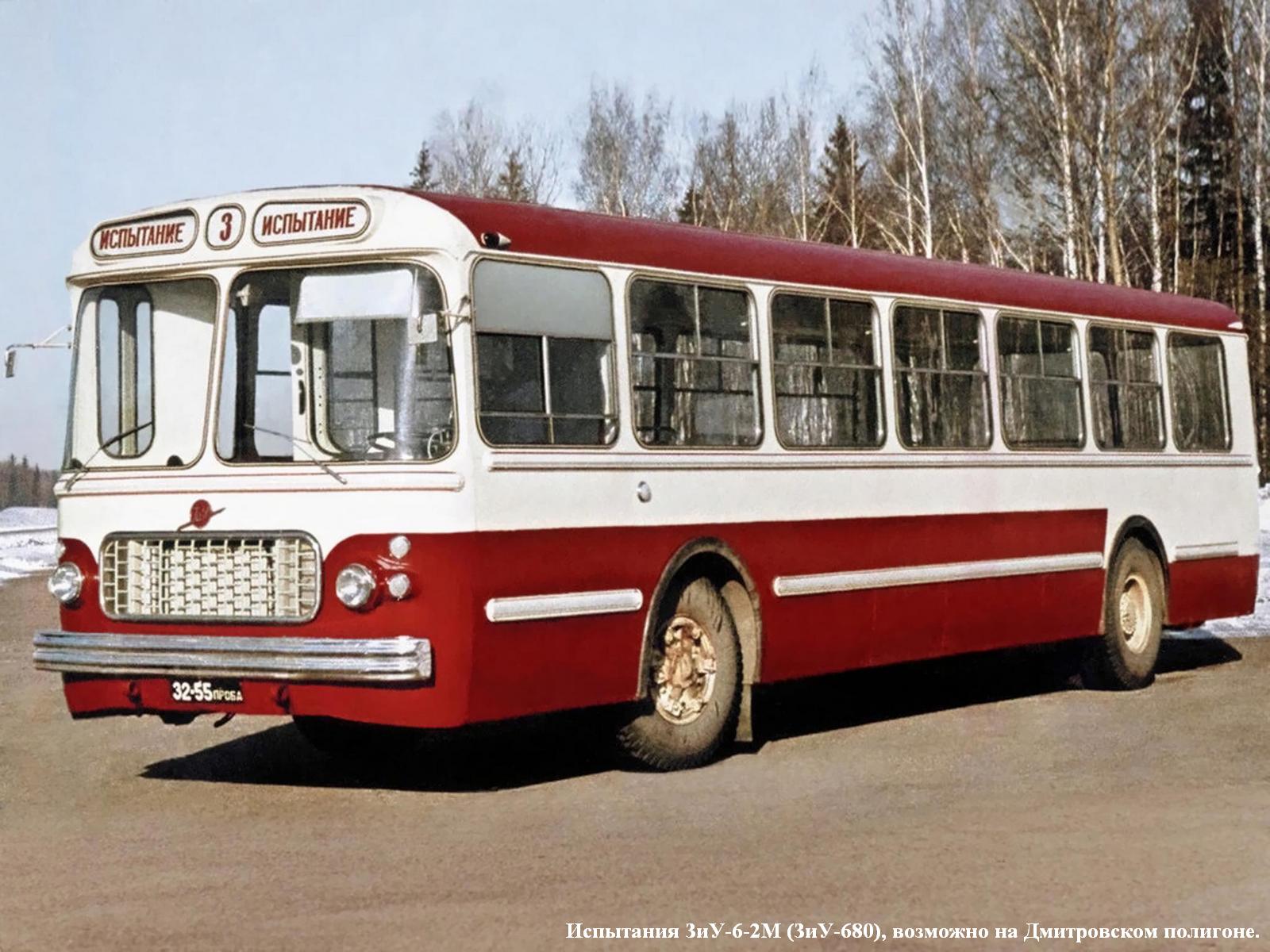

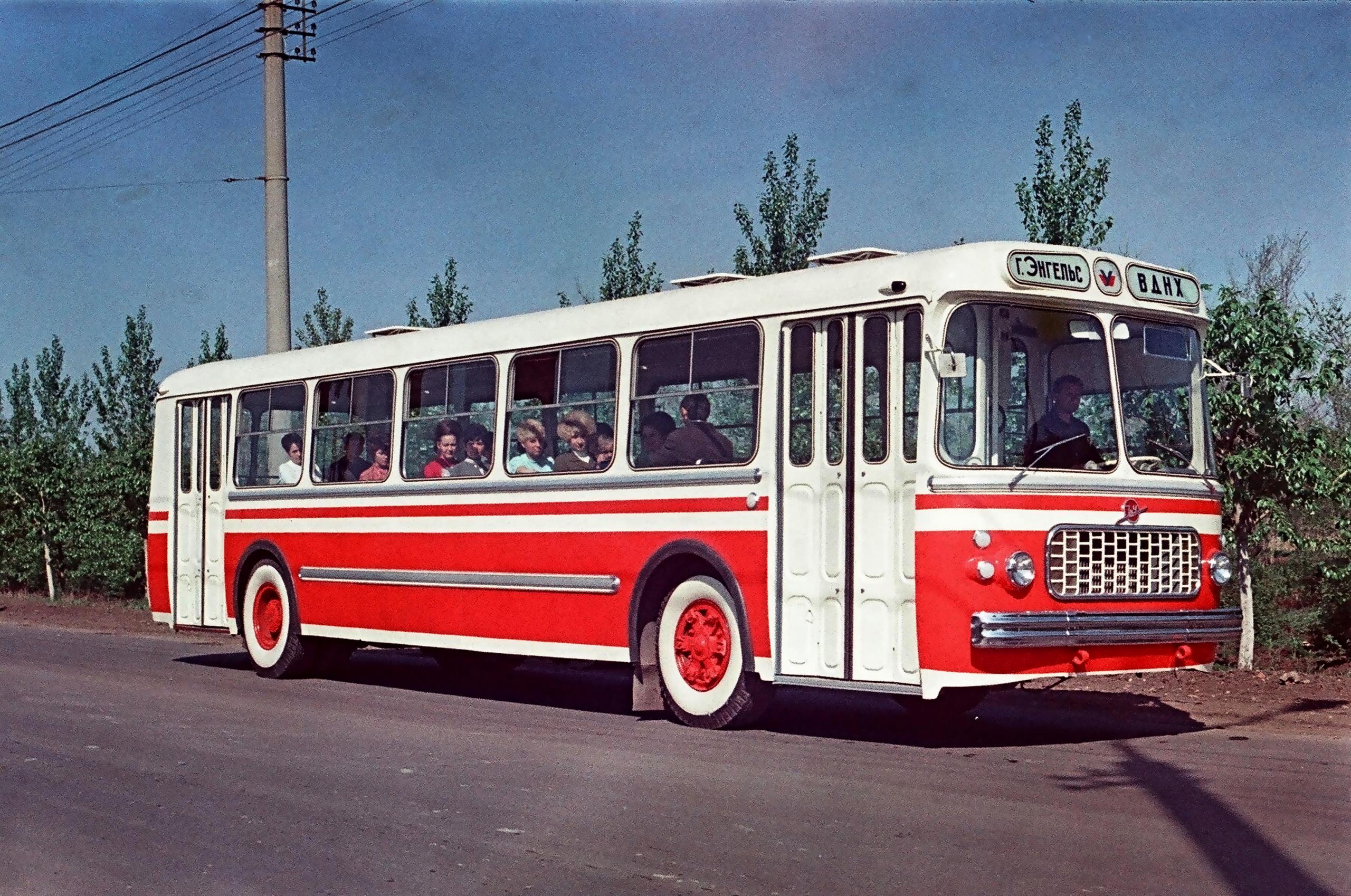

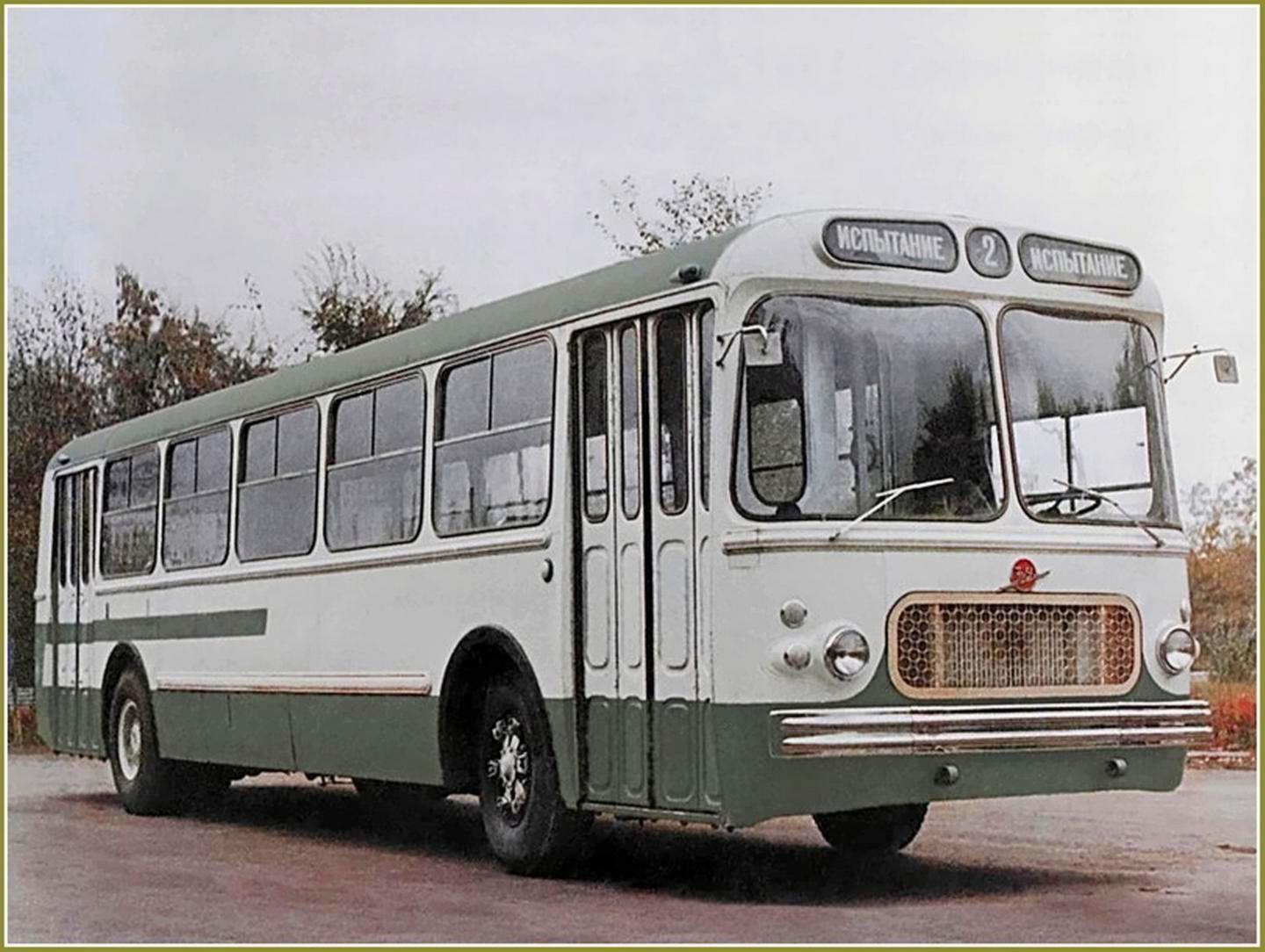

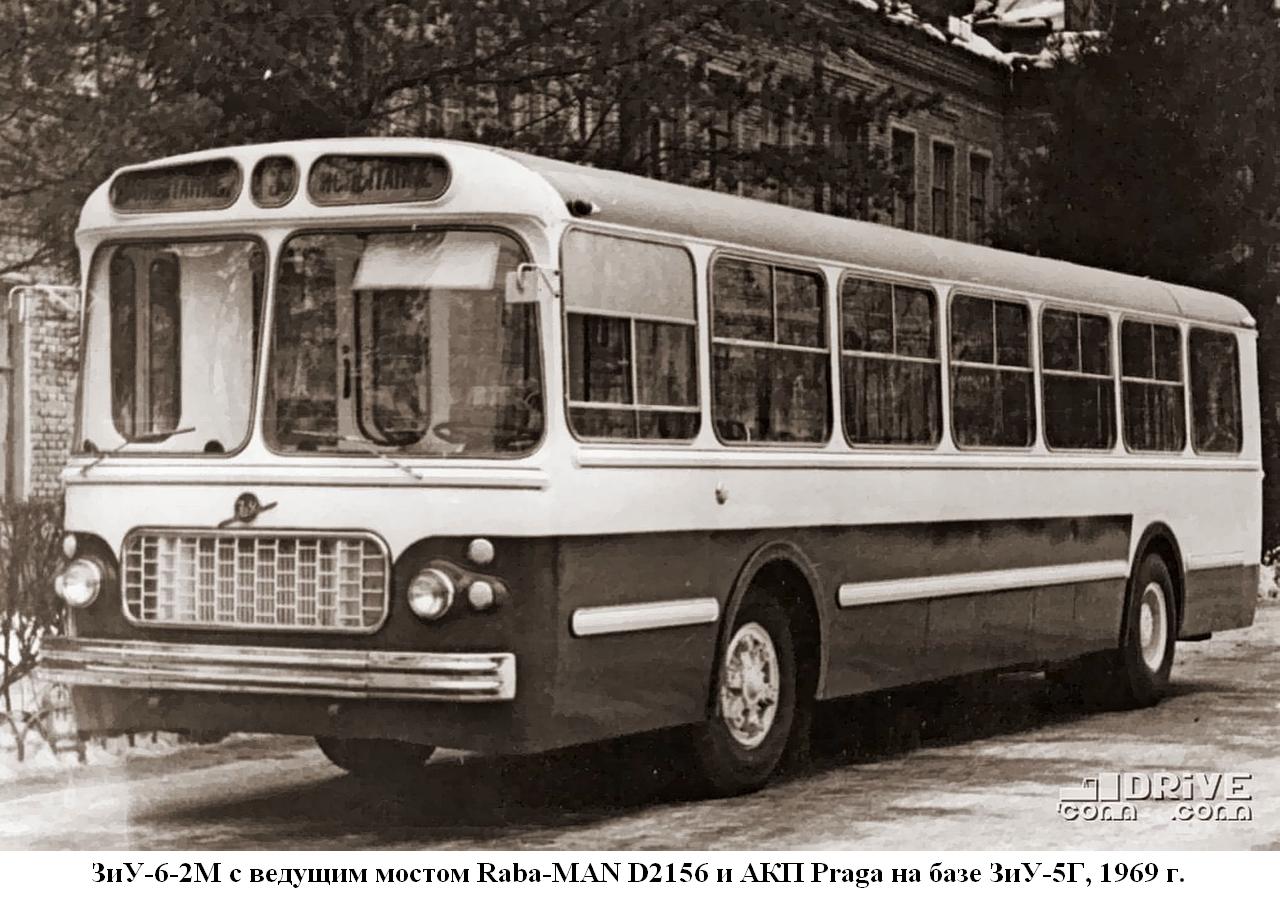

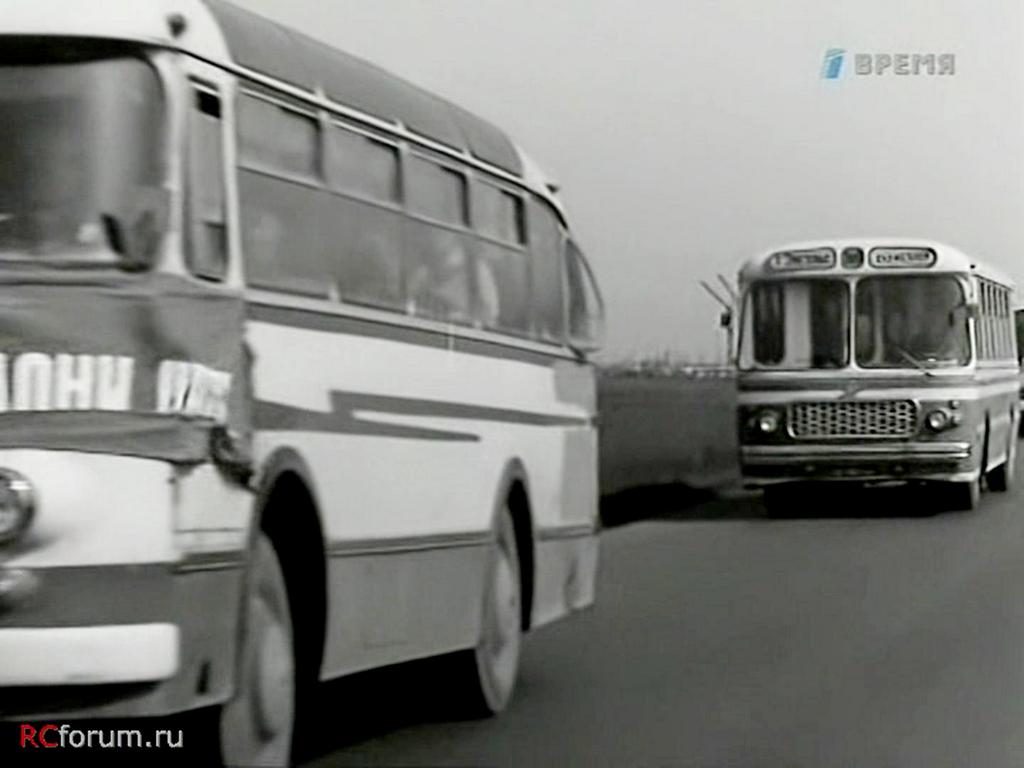

 Двумя годами позже в Энгельсе опробовали еще одну разновидность автобуса — на сей раз с венгерским горизонтальным дизелем Raba-MAN серии D2156, уже знакомым советским транспортникам по автобусам Ikarus, и той же автоматической коробкой передач Praga. Этой модификации был присвоен индекс ЗиУ-6-2М. В общей сложности было собрано по 3 автобуса ЗиУ-6-2М в 1969 и 1970 годах. Два из них (постройки января 1970-го) успешно прошли 8-месячные эксплуатационные испытания в Киеве и Ленинграде и были приняты межведомственной комиссией к серийному производству под новым «автомобильным» индексом ЗиУ-680. Однако на конвейер эта модель так и не попала: поскольку уже в 1972 году Завод имени Урицкого смог перейти на выпуск принципиально новой серии троллейбусов ЗиУ-9 и прекратил выпуск устаревших ЗиУ-5Д, ни о каком реальном освоении автобуса с кузовом старого типа больше не могло быть и речи.



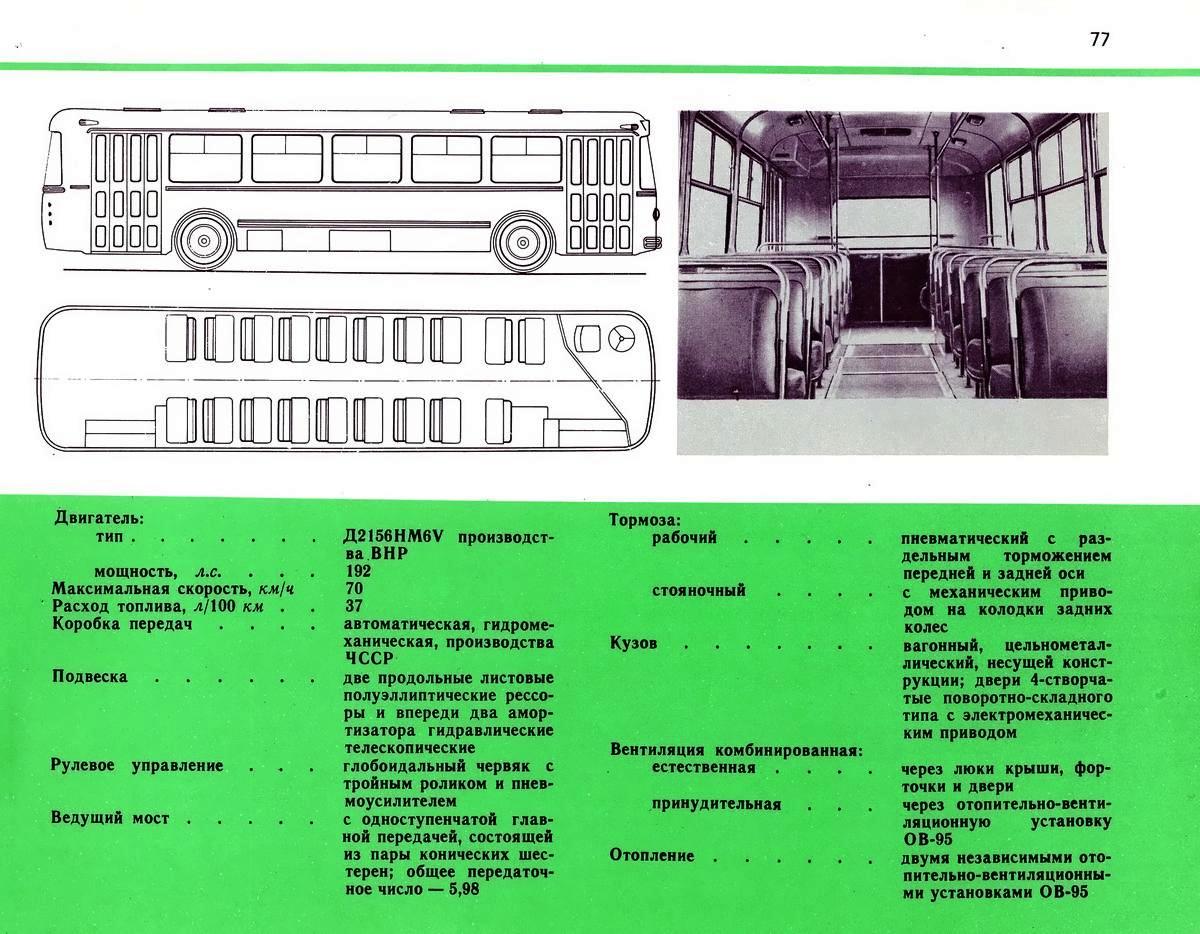

Модель

ЗиУ-6-2М (ЗиУ-680)

Число мест для сидения

38

Общая вместимость (номинальная/предельная), чел.

89 / 120

Габаритная длина, мм

11780 или 11820

Габаритная ширина, мм

2680

Габаритная высота, мм

3120

Колесная база, мм

6100

Снаряженная масса, кг

9380

Полная масса, кг

17 850

Максимальная скорость, км/ч

70

Двигатель

Raba-MAN D2156HM6U, дизель, V-6, 192 л.с.

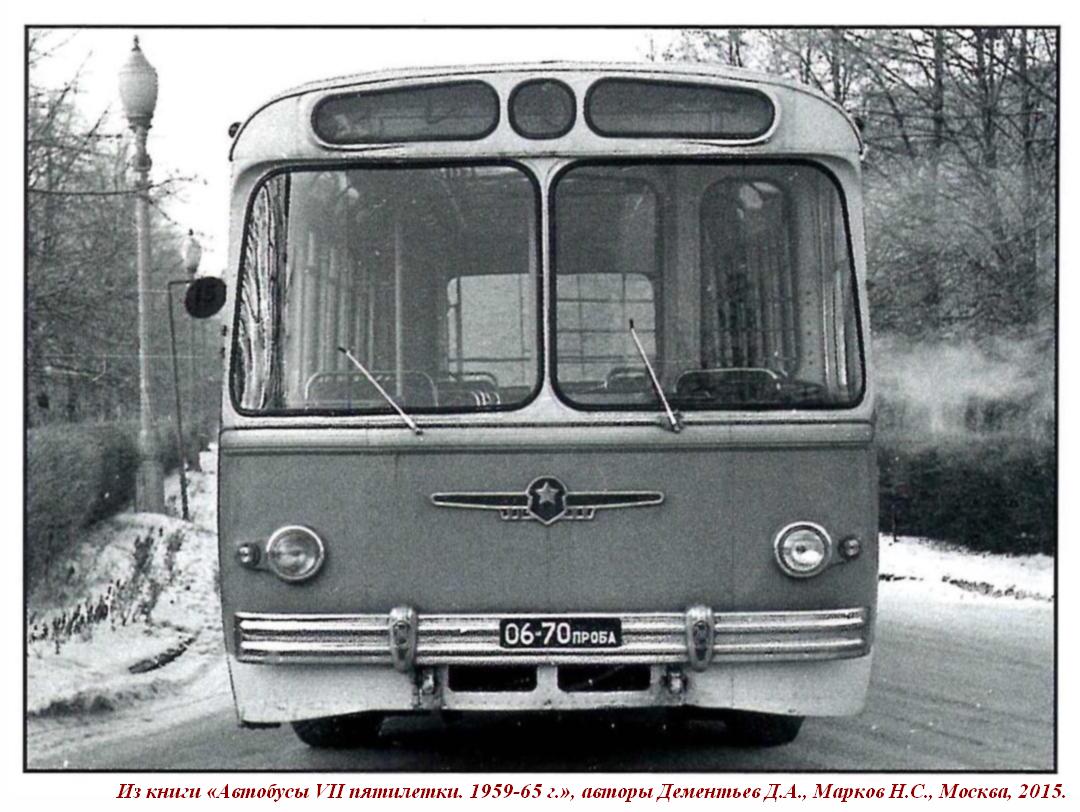

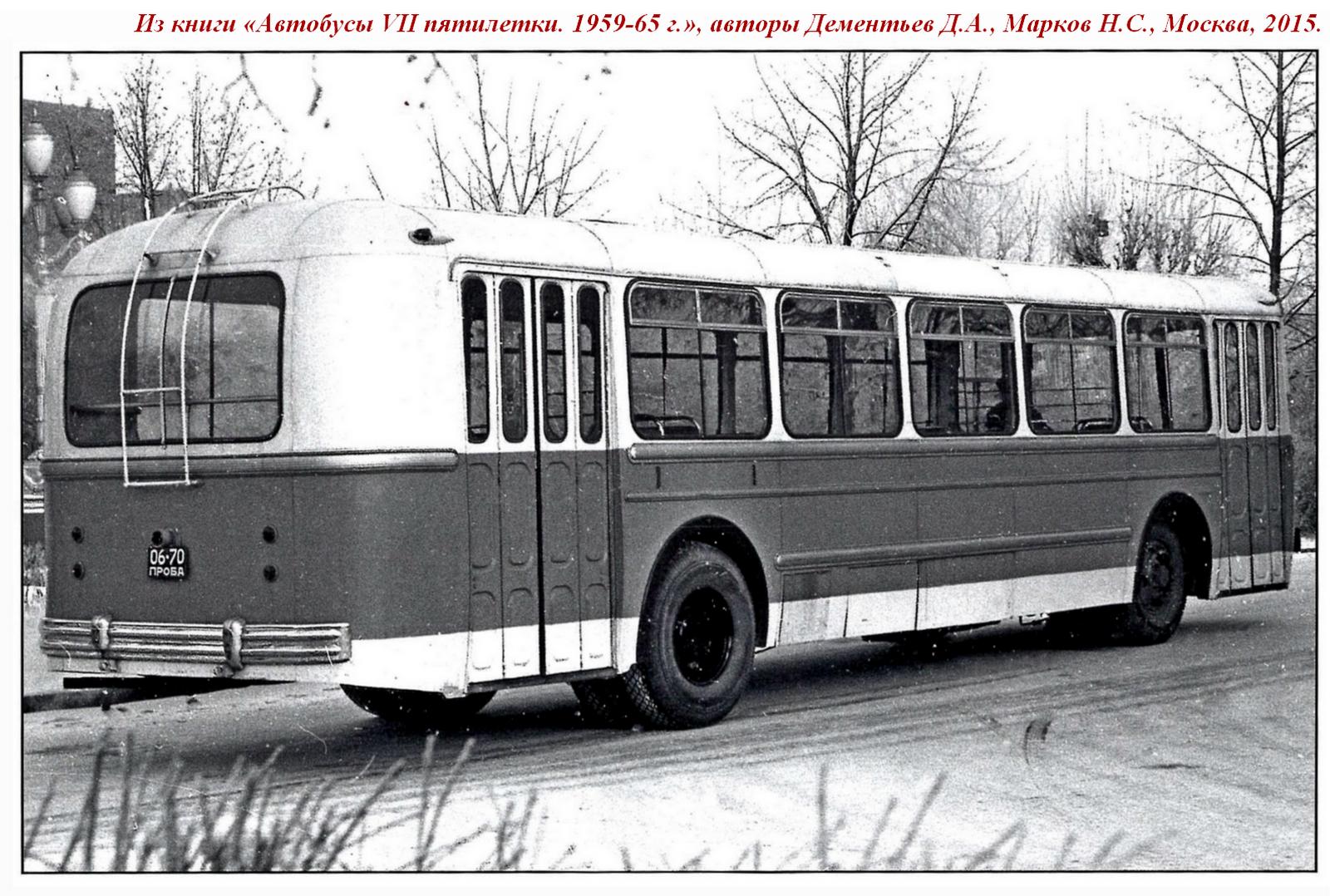

Из книги «Автобусы VII пятилетки. 1959-65 г.», авторы Дементьев Д.А., Марков Н.С. Москва, 2015.

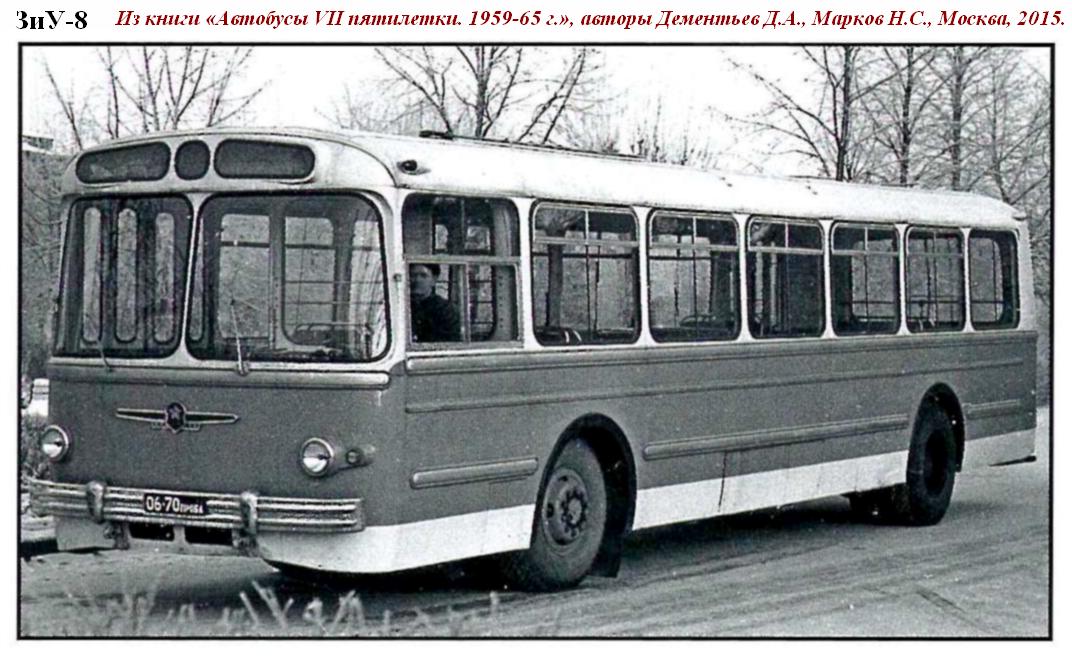

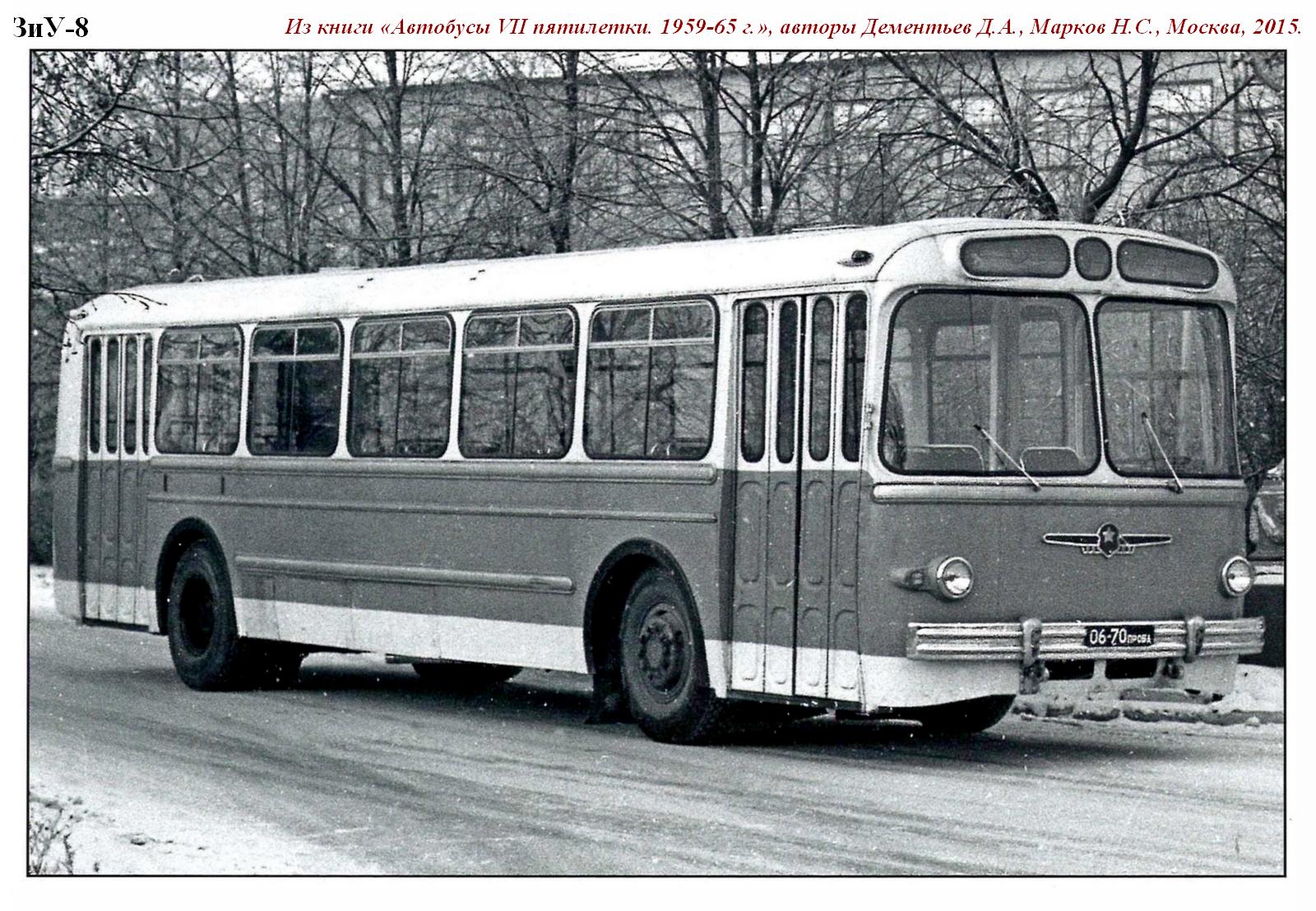

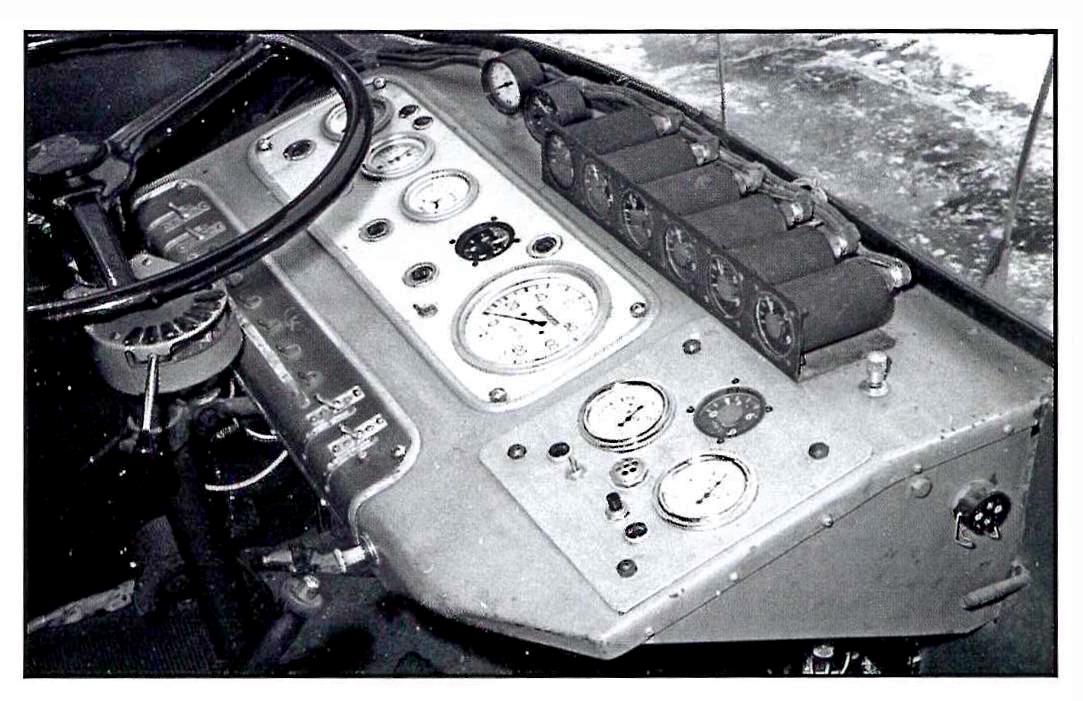

ЗиУ-8, изготовитель: Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт Государственного комитета Совета Министров СССР по автоматизации и машиностроению.

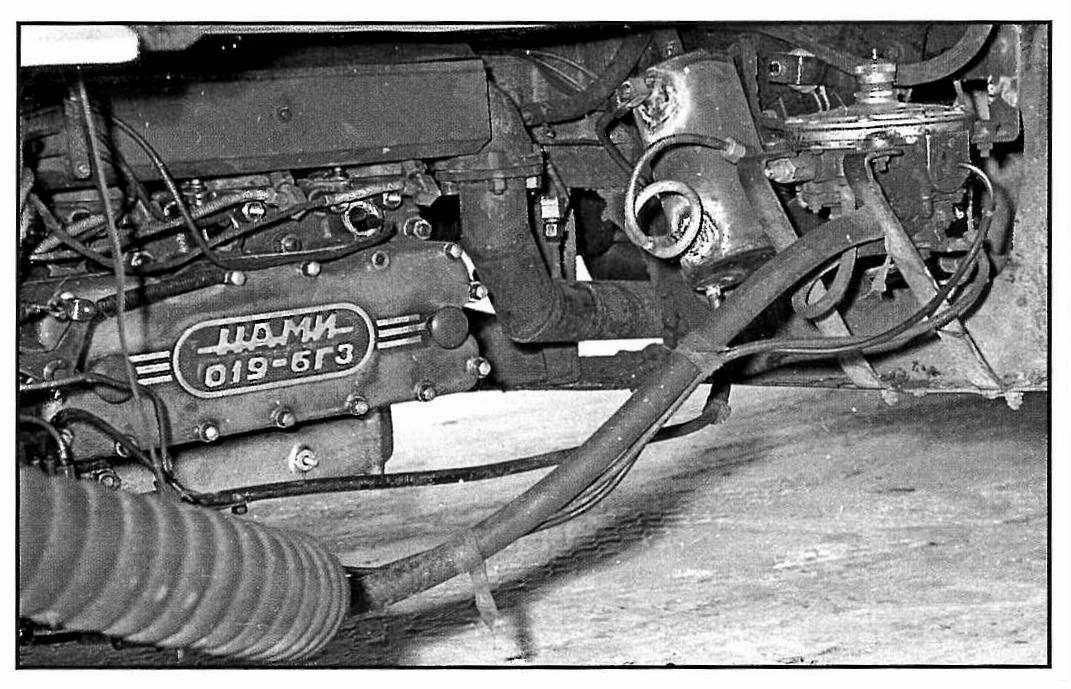

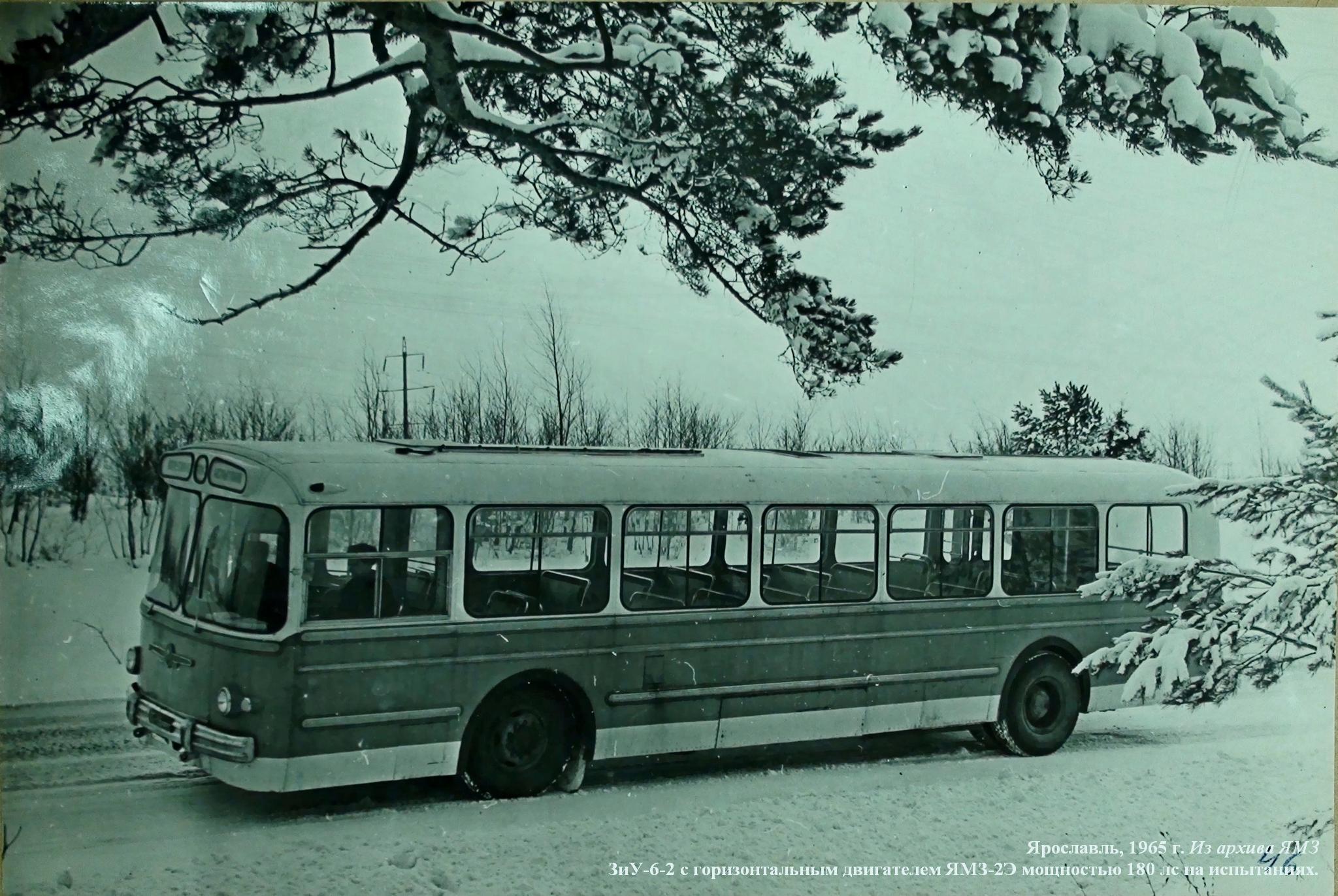

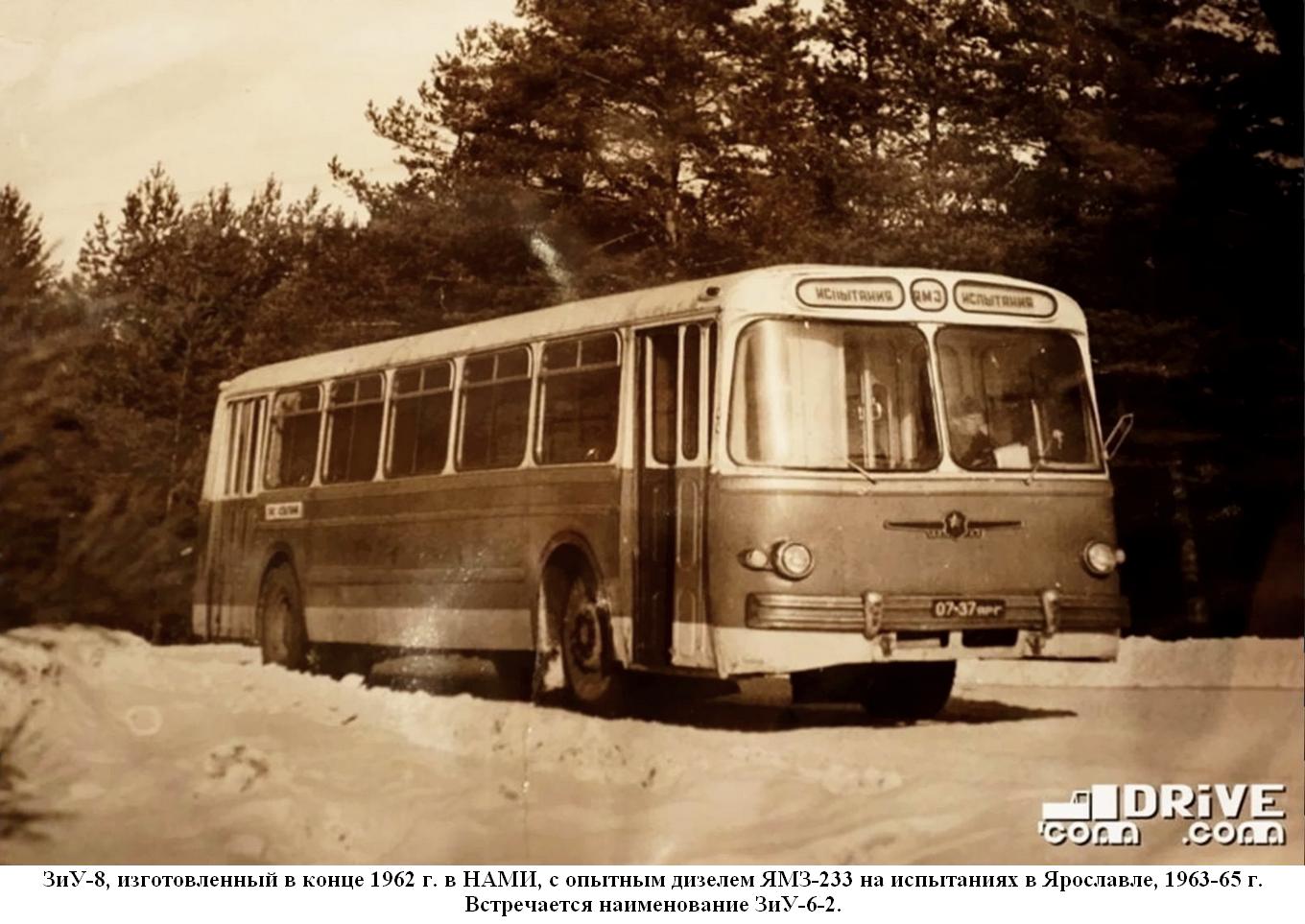

 В 1960 году КБ автобусов НАМИ совместно с ЗиУ разработали новый вариант силового привода для автобуса ЗиУ-6 с использованием горизонтального 6-цилиндрового дизеля НАМИ-019-6Г, максимально унифицированного с дизелем ЯМЗ-236Б (два опытных образца дизелей в том же году построены на Заводе опытных конструкций НАМИ). Как и прежняя спарка из двух карбюраторных моторов, горизонтальный дизель фактической мощностью 160-162 л.с. размещался под полом с левой стороны в пределах колесной базы. Практически данная схема в паре с ГМП НАМИ-035 была опробована на макетном образце автобуса в кузове ТБУ-1, периодически видоизменяемом в институте еще с 1958 года.

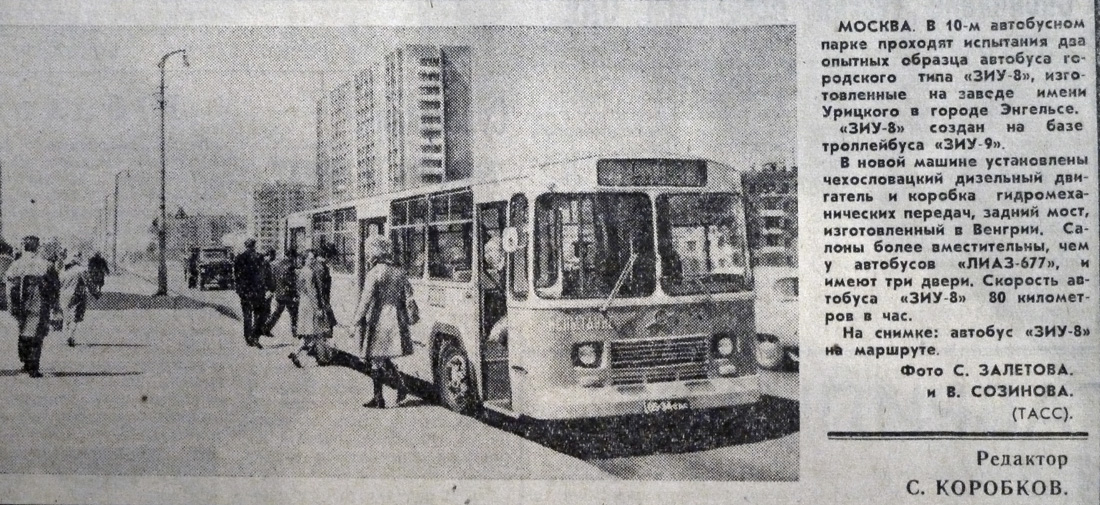

 В 1961-62 годах в КБ дизелей НАМИ разработали и изготовили образцы двух новых вариантов горизонтальных автобусных моторов: 180-сильного дизеля НАМИ-019-6Г2 и 192-сильного НАМИ-019-6ГЗ для работы на сжиженном газе. Следом в 1962 году в расчете под использование этих агрегатов НАМИ и ЗиУ спроектировали автобус ЗиУ-8, также заложив в проект коробку передач с электропневматическим управлением, пневмоподвеску и ведущий мост с разнесенной главной передачей (разработка НАМИ 1959 года, послужившая прототипом для венгерского моста Raba). Макетный образец такого автобуса с двигателем НАМИ-019-6ГЗ, аппаратурой типа ЗиЛ-138 и двумя газовыми баллонами объемом 300 л изготовили в институте в конце 1962 года. Опытную эксплуатацию этот автобус проходил в Управлении пассажирского транспорта Мосгорисполкома (УПТМ).

 В конечном итоге все наработки по дизелю НАМИ-019-6Г2 передали в Ярославль для создания аналогичного собственного дизеля ЯМЗ-233. Туда же отправили и автобус ЗиУ-8, на который в дальнейшем для дорожных испытаний был смонтирован один из опытных дизелей ЯМЗ-233. Наладить производство этих моторов помешало отсутствие свободных мощностей, а потому уже в 1965 году Совмин СССР взял ориентир на применение для перспективных автобусов ЗиУ дизелей Skoda и ГМП Praga чехословацкого производства.



Из книги «Автобусы IX пятилетки. 1971-75 г.»,  Дементьев Д.А., Марков Н.С. Москва, 2011.

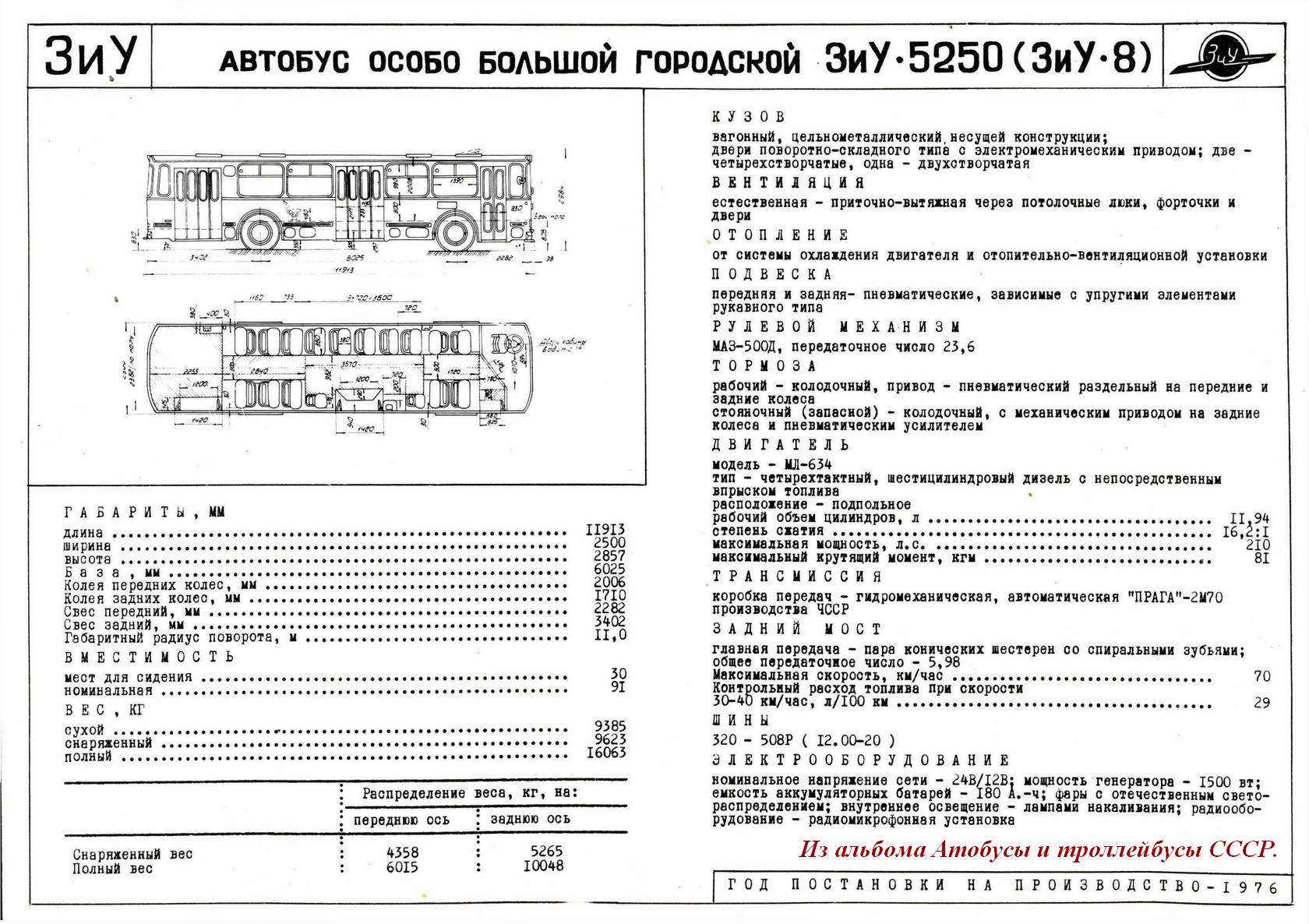

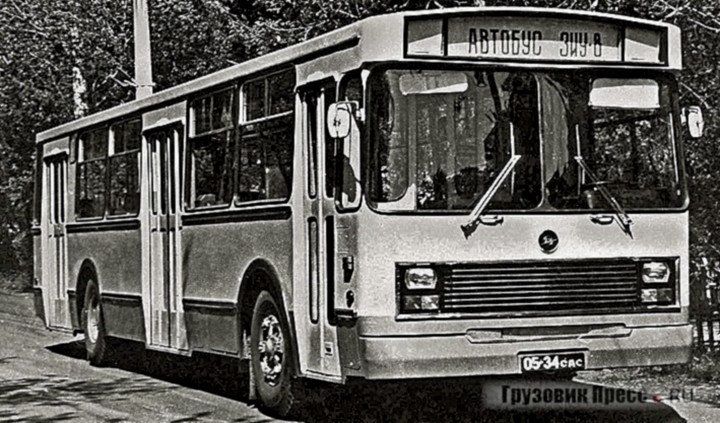

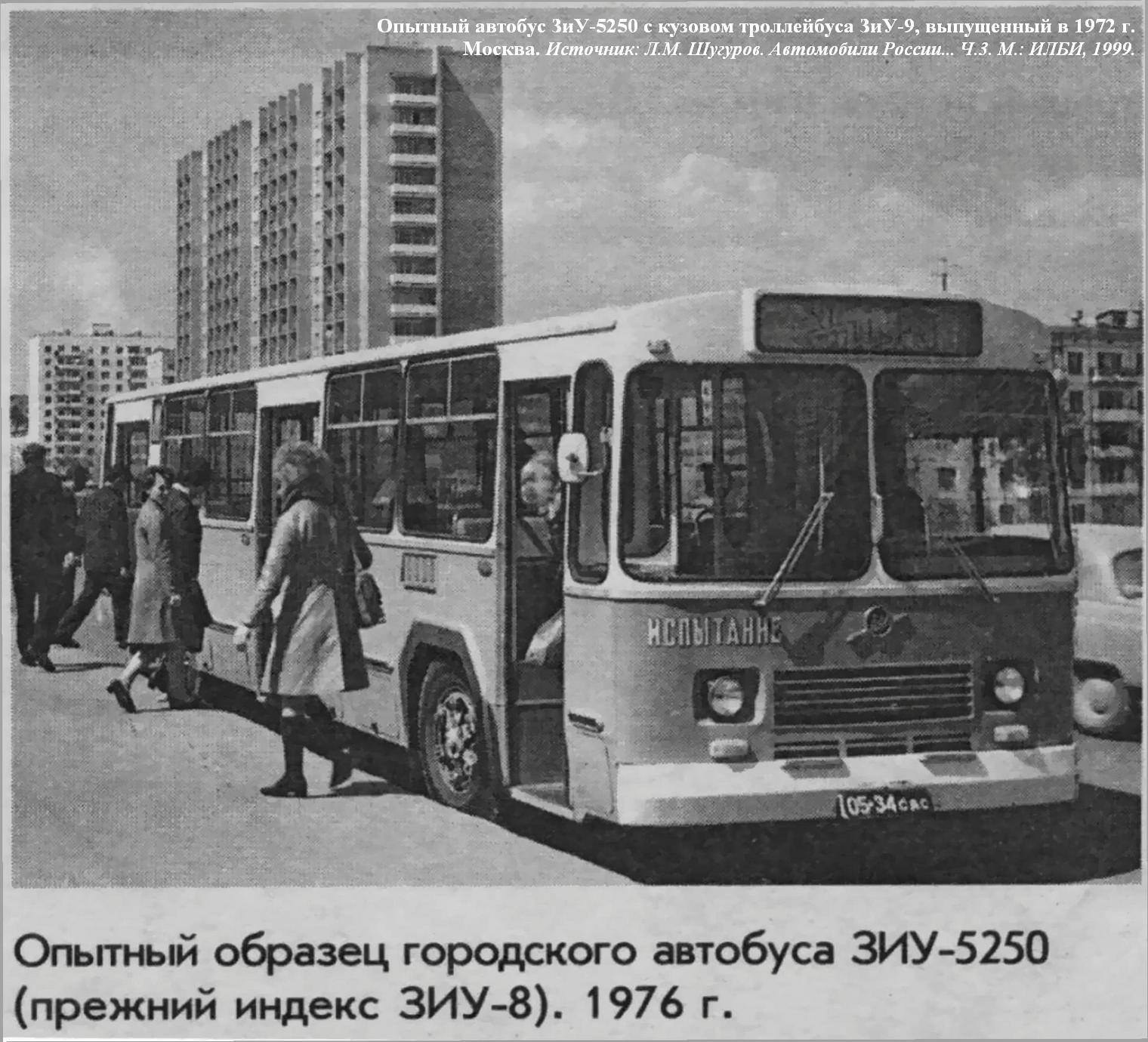

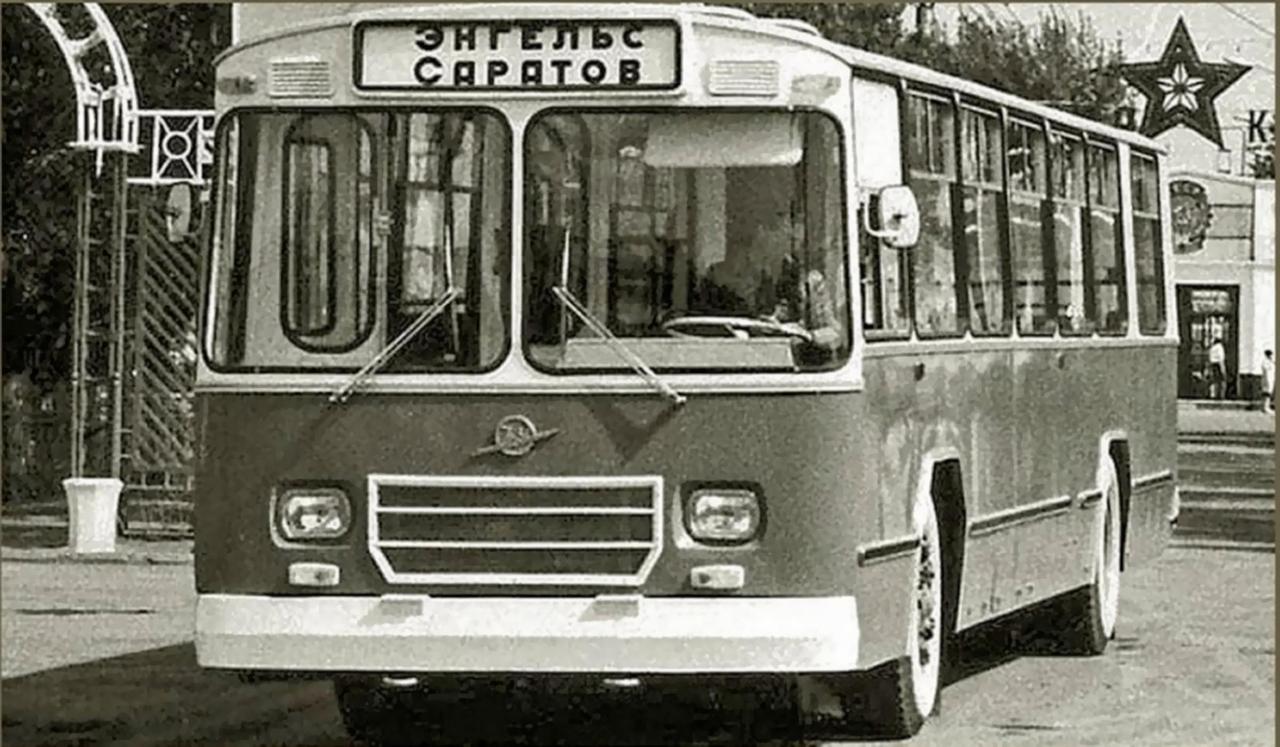

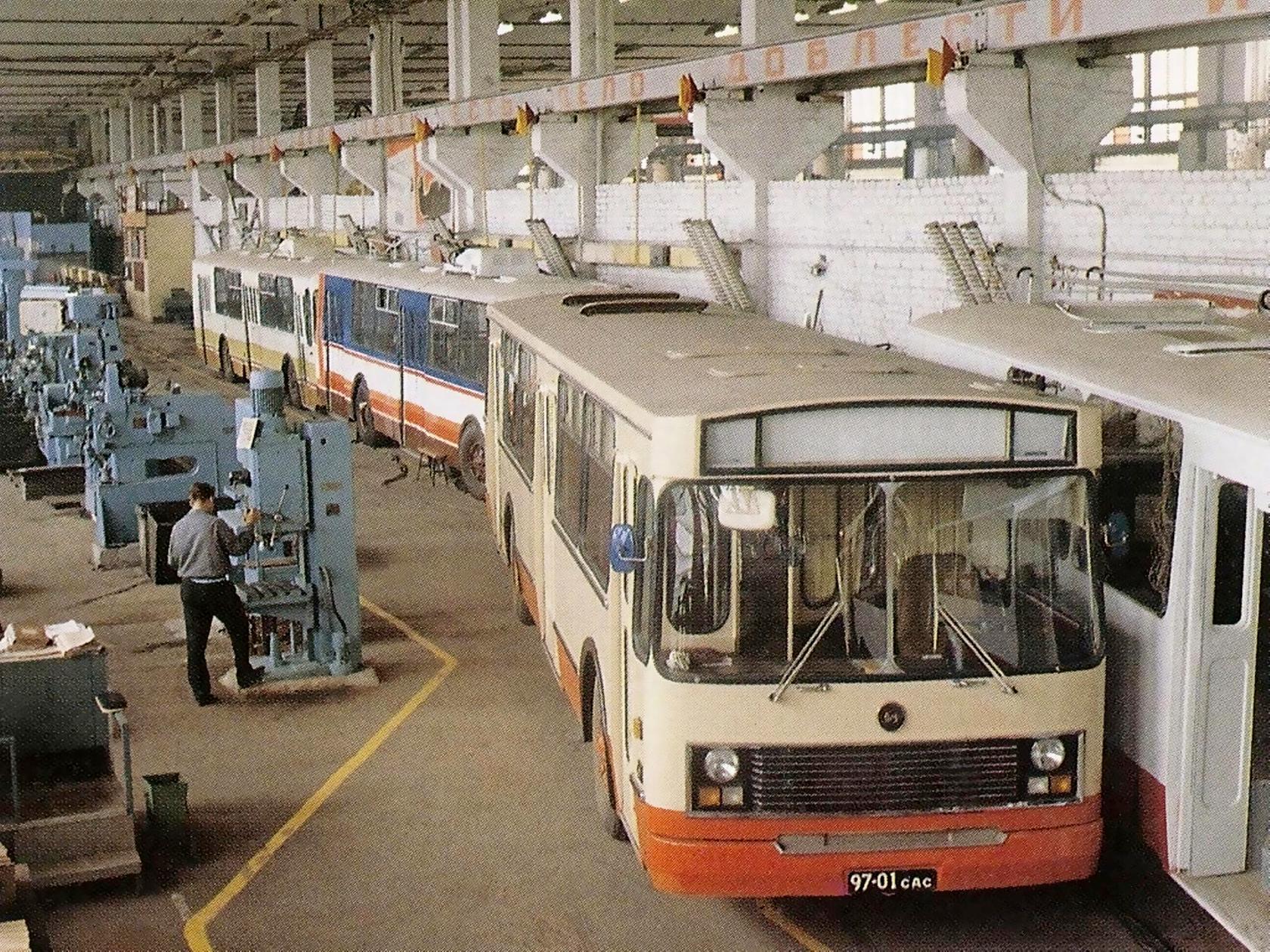

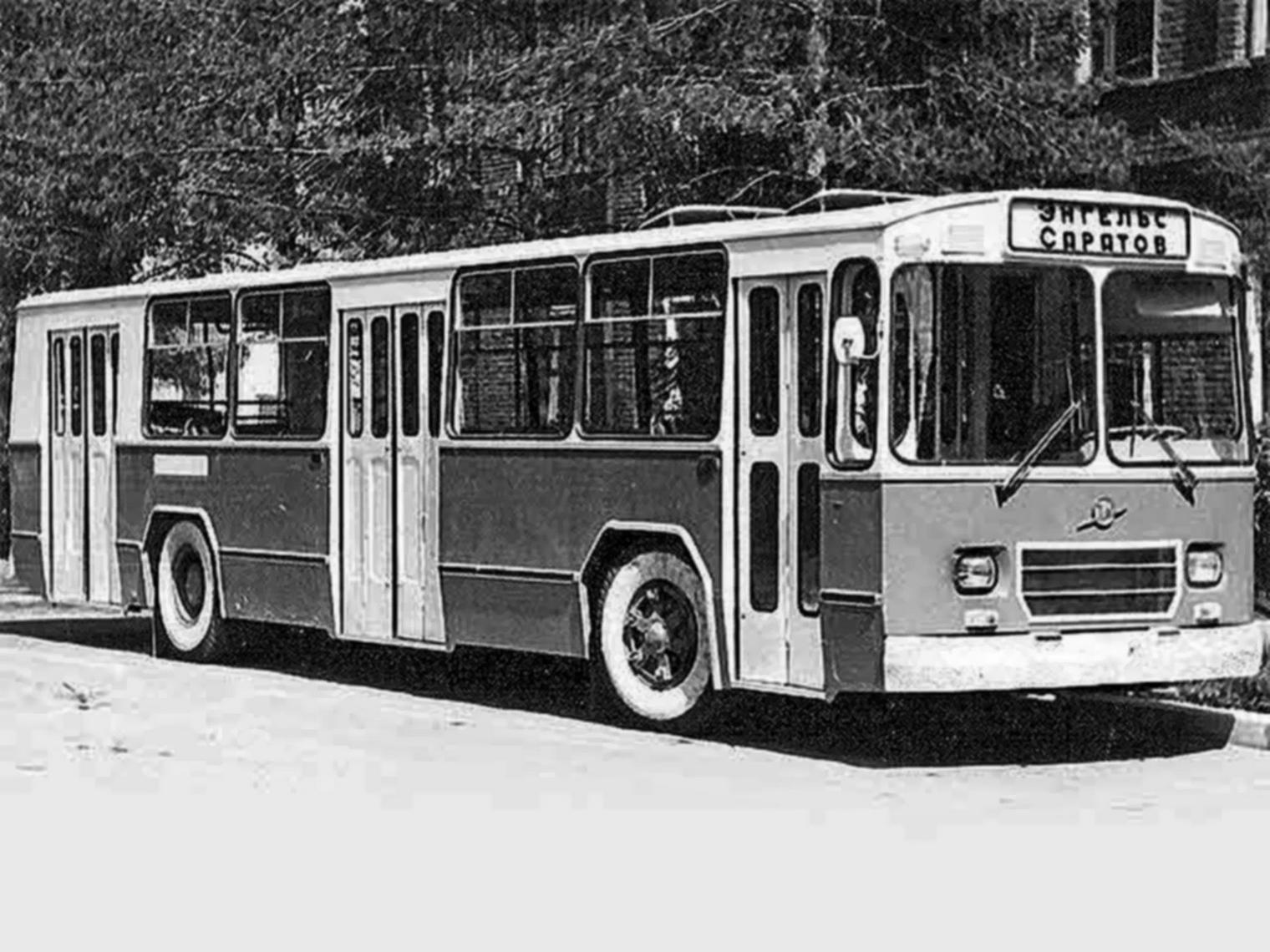

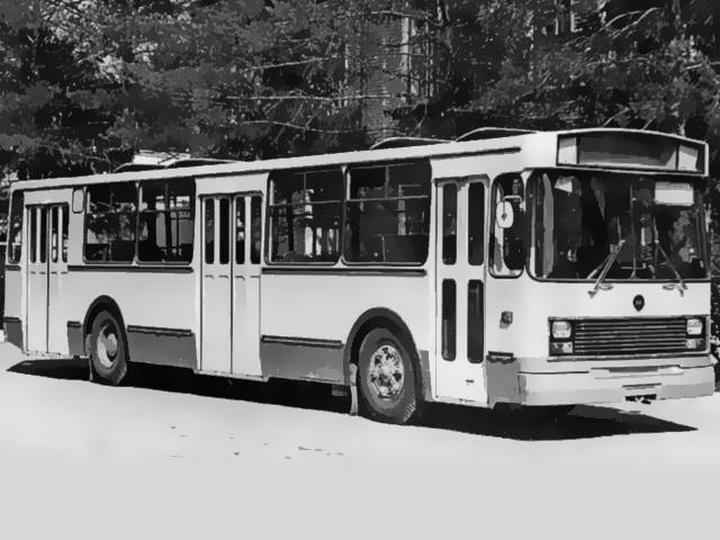

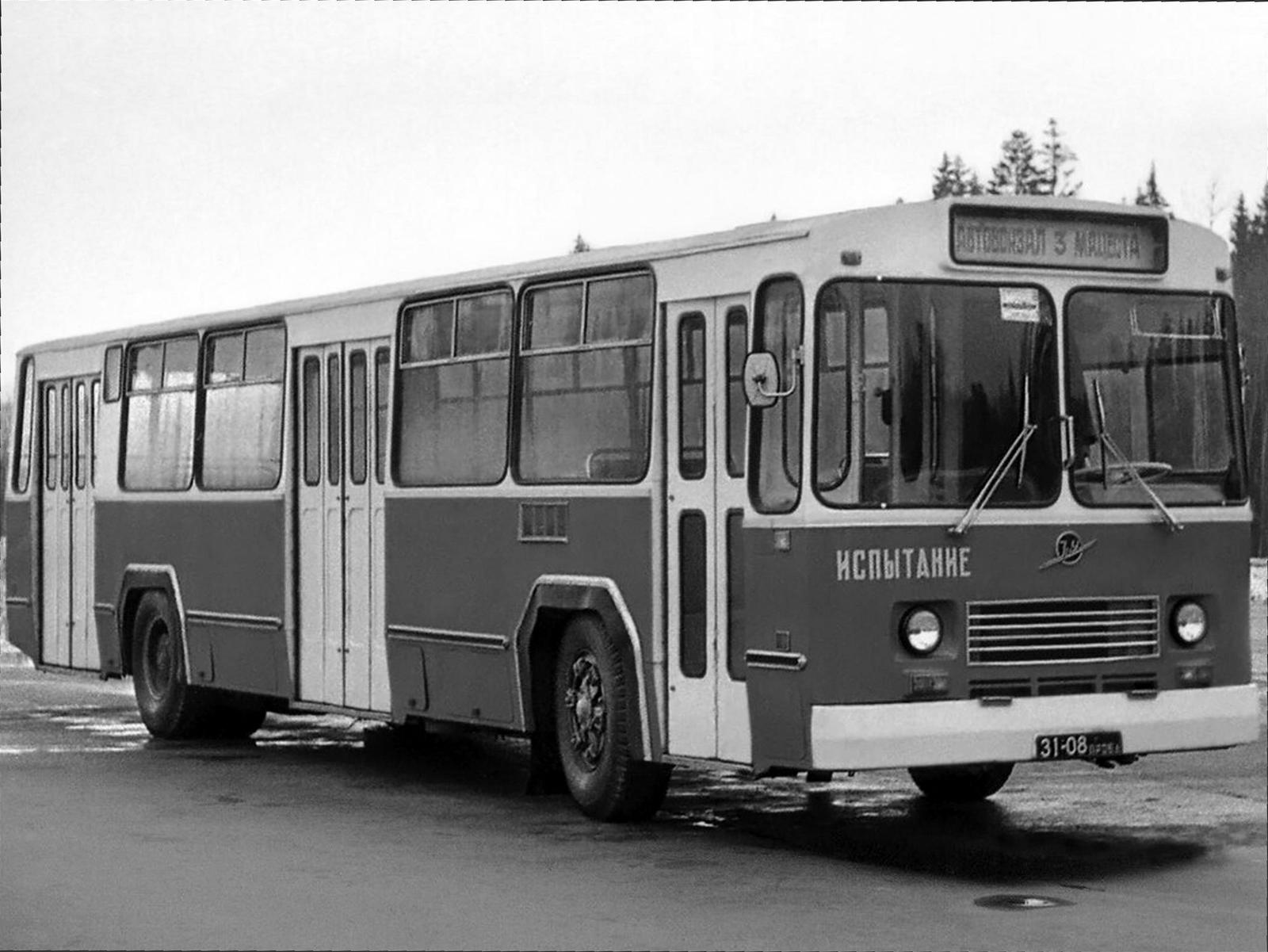

ЗиУ-5250 (ЗиУ-8), изготовитель: Ордена Трудового Красного Знамени троллейбусный завод имени М.С. Урицкого.

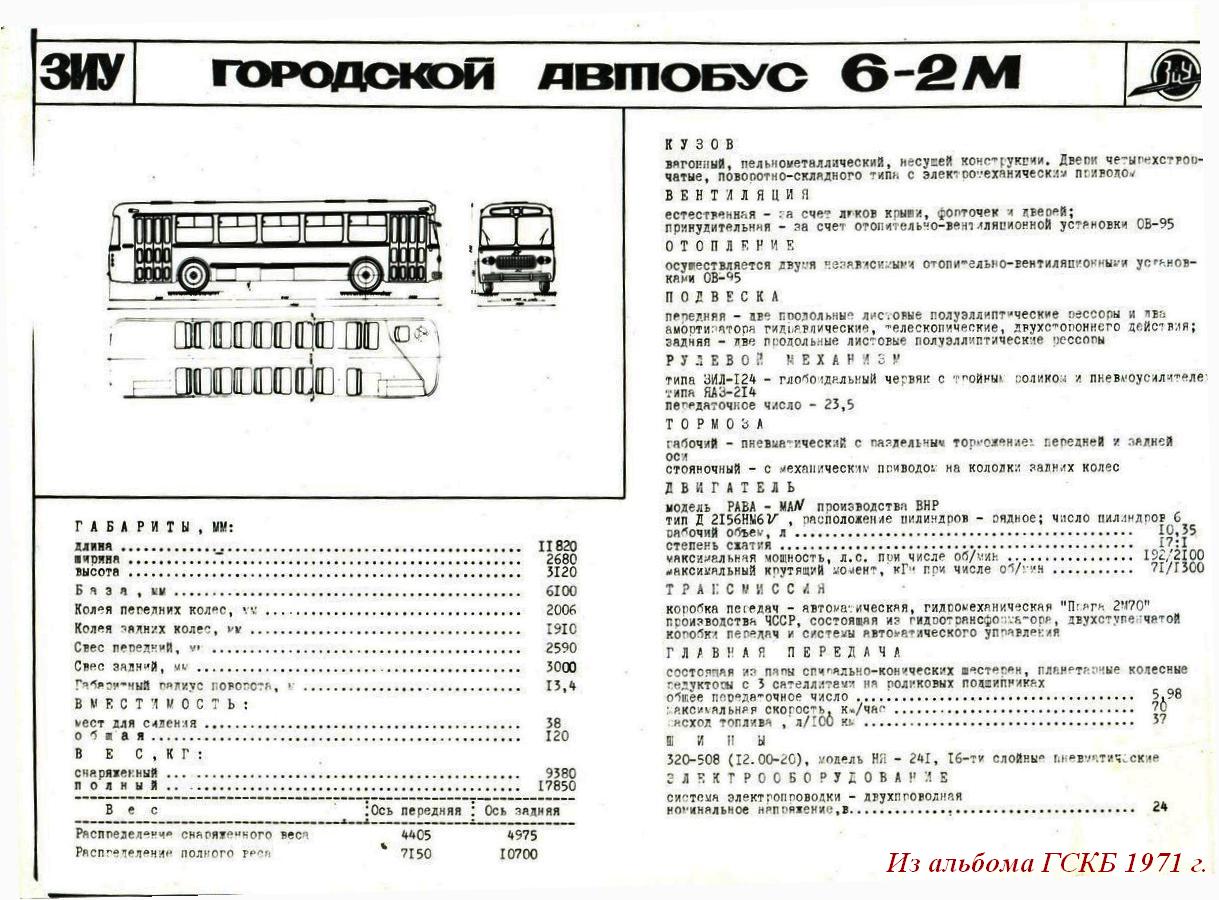

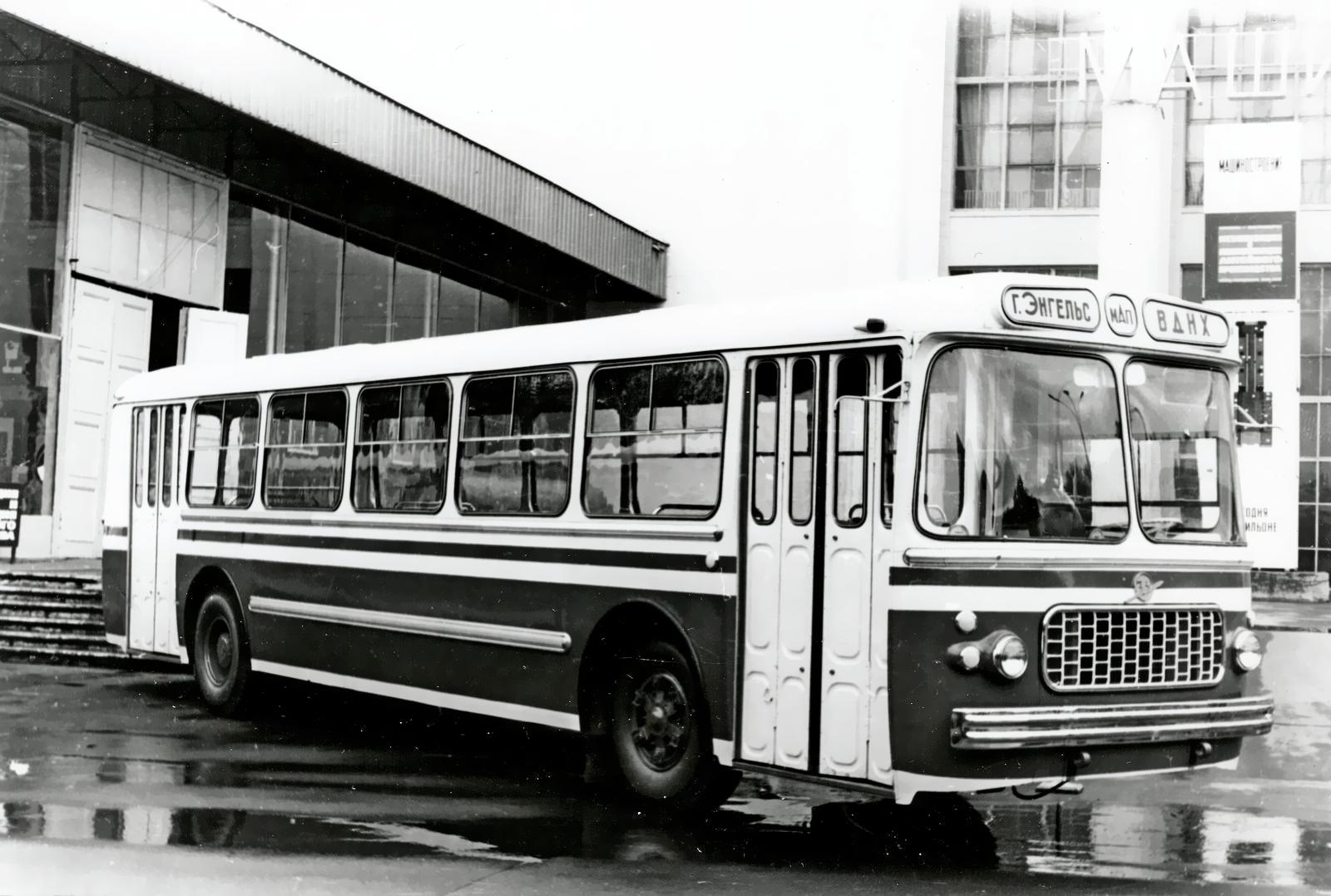

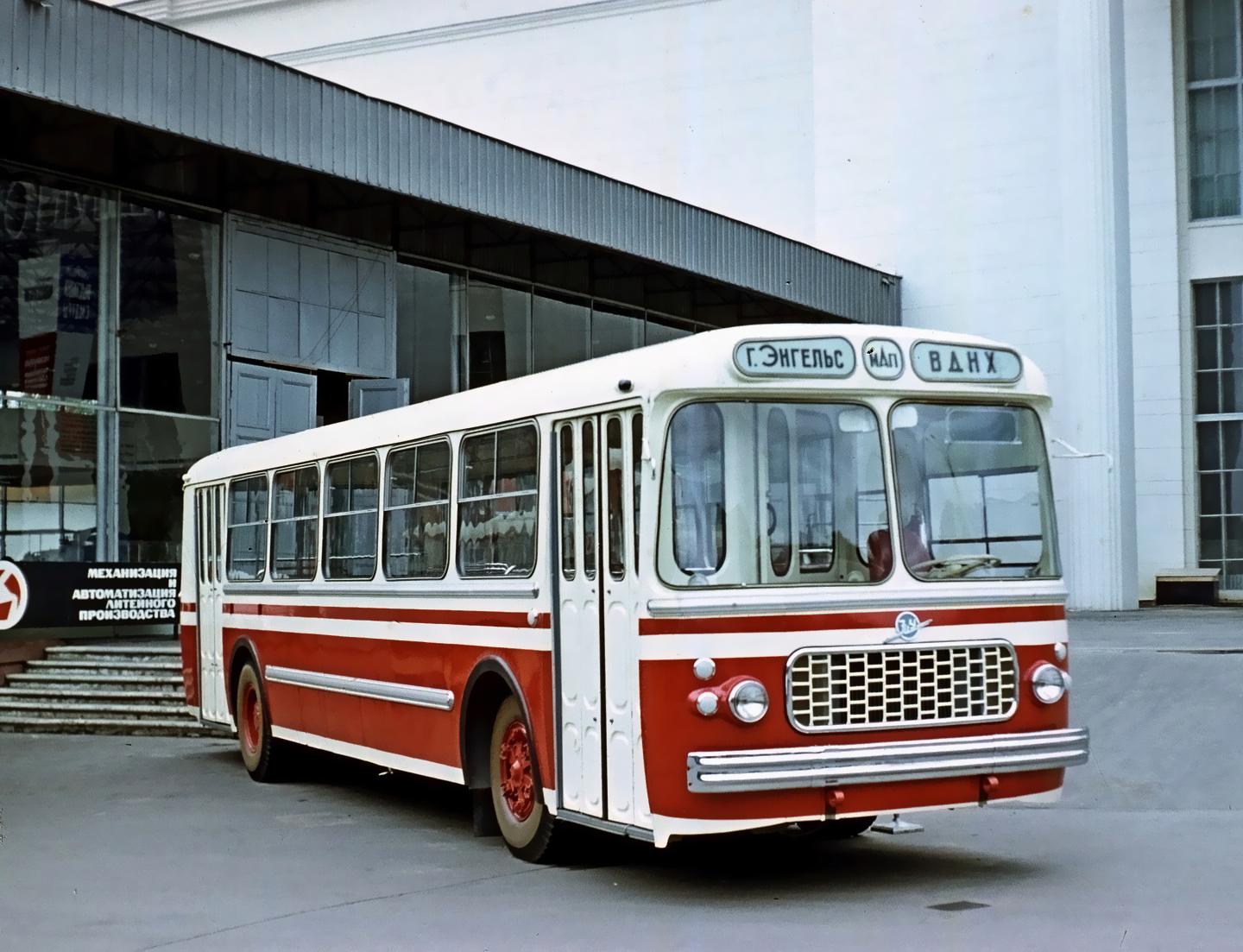

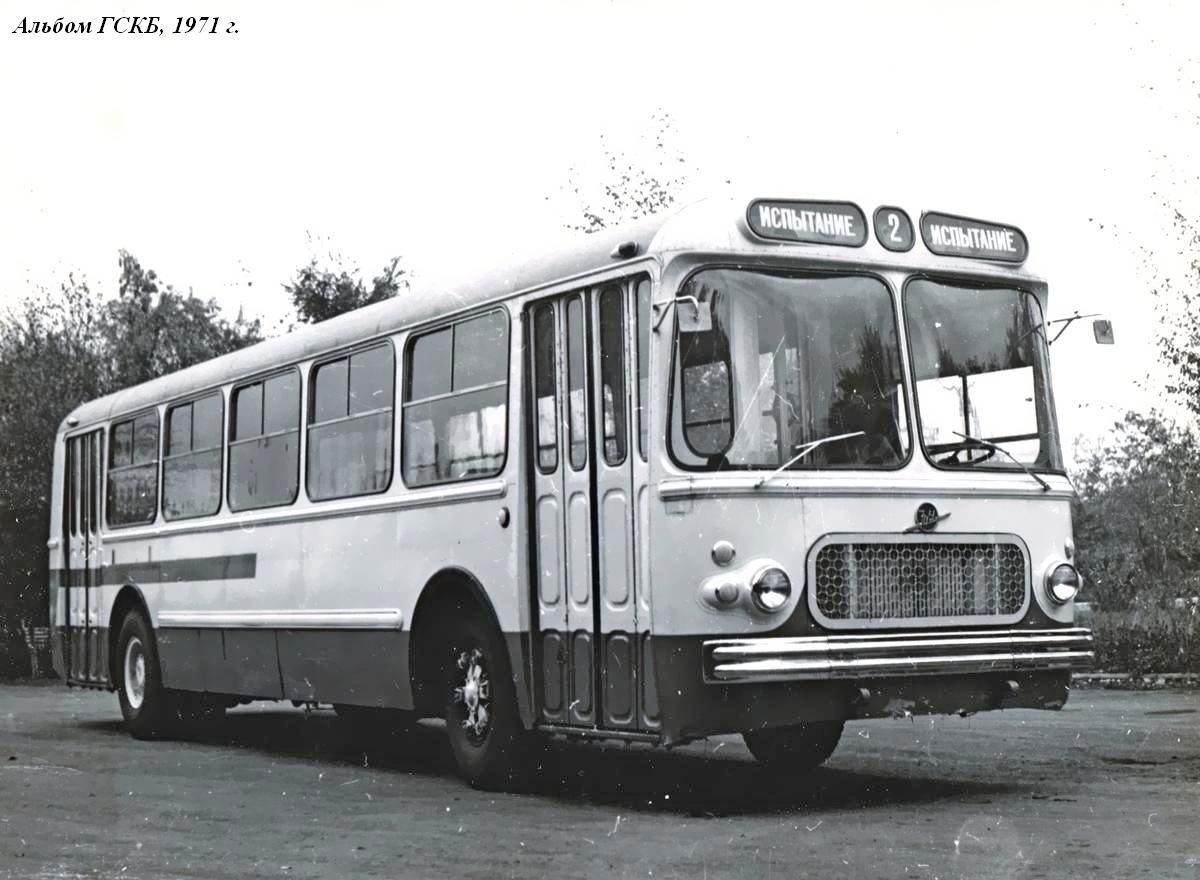

 К 1971 году Завод им. Урицкого завершил доводочные работы по большому городскому автобусу ЗиУ-680 (он же ЗиУ-6-2М), широко унифицированному с троллейбусом ЗиУ-5Д. Он успешно выдержал эксплуатационные испытания и получил «добро» от междуведомственной комиссии на запуск в серию. Однако процесс подготовки производства даже не был начат, поскольку к этому времени пришла пора отправлять «на пенсию» самого ЗиУ-5Д.  В результате автобусная тема получила на ЗиУ продолжение в новом формате: в том же 1971 году на заводе был построен опытный образец автобуса, унифицированного по кузовным элементам с новейшим троллейбусом ЗиУ-682. В соответствии с действующей отраслевой нормалью ему был присвоен индекс ЗиУ-5250, а по внутризаводской системе обозначений он проходил как ЗиУ-8.

 ЗиУ-5250 сохранил отработанную на модели «680» («6-2М») компоновку с расположением двигателя в базе и автоматическую коробку передач Praga 2М70, однако договориться с венграми о дальнейших поставках двигателей Raba-MAN не удалось, поэтому на новый автобус пришлось установить 210-сильный горизонтальный дизель Skoda ML 634. В салоне были предусмотрены сиденья для 30 пассажиров, а полная вместимость автобуса составляла 91 человек. За весь период вплоть до конца 1975 года было собрано 4 опытных образца ЗиУ-5250, имевших ряд

косметических отличий друг от друга, после чего автобусный проект на ЗиУ был окончательно свернут в связи с отсутствием договоренности по вопросу поставки силовых агрегатов.



 Насколько я понял вышеизложенное, на базе ЗиУ-5 было выпущено 8 автобусов: ЗиУ-6 - 1 экземпляр 1959 г., ЗиУ-8/ЗиУ-6-2 - 1 экз. с двигателем НАМИ(ЯМЗ) конец 1962 г.,  ЗиУ-6М - 3 шт. 1966-67 г., ЗиУ-6-2М/ЗиУ-680 - 3 шт. 1969-70 г.
