КО-415А мусоровоз на шасси КамАЗ-53213

КО-415А 6х4 мусоровоз боковой загрузки с самосвальной задней выгрузкой грузоподъемностью 9.1 тонн на шасси КамАЗ-53213, ёмкость кузова 23 м3, манипулятор грузоподъемностью 0.6 тонн, полный вес 20.5 тонн, максимальная скорость трансп. 50 км/час.
Двигатель: КамАЗ-740.10 210 лс
завод Коммаш г. Мценск, машзавод Турбов 1982-2000 год.

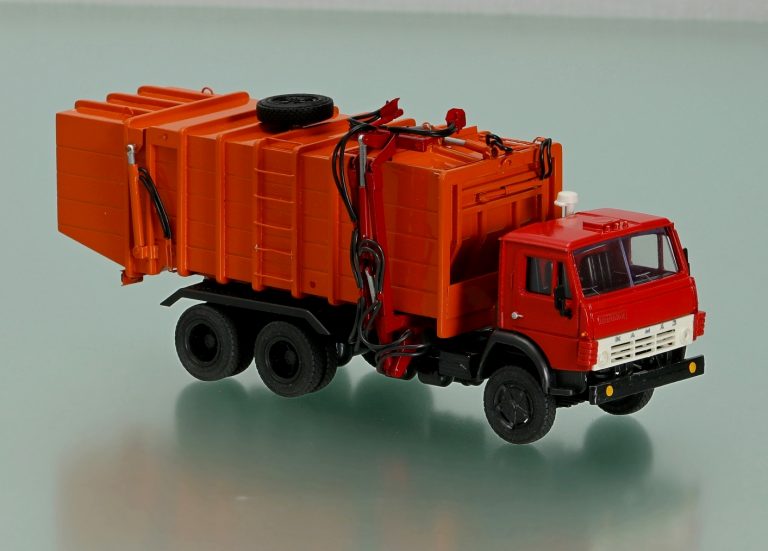

Производитель модели: Неизвестный мастер г. Санкт-Петербург, шасси Арек, ПО Элекон, г. Казань, ручная работа, сделано в России в 2016 году.
  Производитель комплектующих:  Арек ПО Элекон
 Масштаб:  1:43

Описание оригинала

Завод производитель:

ОАО Мценский завод коммунального машиностроения, завод Коммаш, г. Мценск Орловской обл.

Турбовский машиностроительный завод, ОАО АТЕКО, посёлок городского типа Турбов Липовецкого района, Винницкая обл.

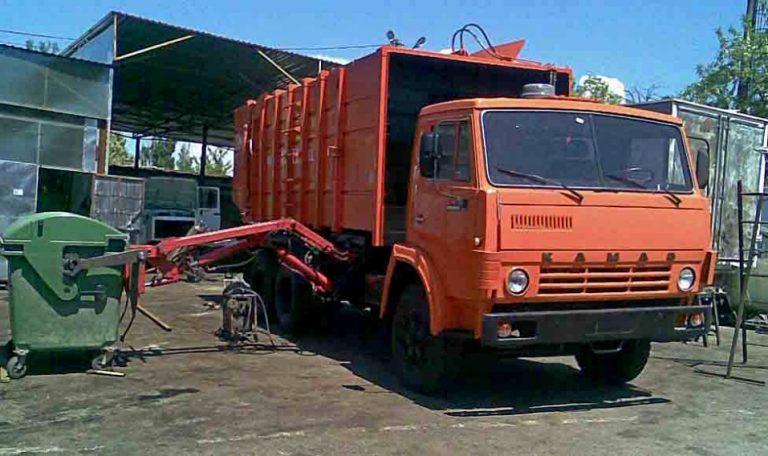

 С середины 1980-х годов в городские коммунальные службы поступили мусоровозы с боковой механизированной загрузкой ТБО из стандартных контейнеров с помощью манипулятора через люк в крыше кузова.

 Мусоровозы с боковой загрузкой появились вследствие перехода на новый стандарт накопительных контейнеров, поскольку вывоз мусора контейнеровозами М-30 и вывоз ТБО мусоровозами с задней загрузкой экономически не оправдывался.

 На протяжении последних десятков лет этот класс остается в России самым популярным, прежде всего из-за низкой цены: КО-415, например, стоит $22 000, тогда как мусоровозы с задней загрузкой на $8000... 10 000 дороже. Для системы несменяемых контейнеров изготовляют машины двух типов - КО-413 на базе автомобиля ГАЗ-53 4х2 и КО-415А на базе автомобиля КамАЗ-53213 6х4. Конструктивные и компоновочные различия большинства мусоровозов с боковой загрузкой незначительны.

 В состав спецоборудования мусоровозов с боковой загрузкой входят: надрамник, кузов, толкающая (прессующая) плита, разравниватель, 2- или 3-функциональный гидроманипулятор рычажного типа грузоподъемностью 600 кг, гидросистема. Отбор мощности для привода гидронасоса гидросистемы автомобиля осуществляется коробкой отбора мощности на правой стороне коробки передач автомобиля. Коробкой отбора мощности управляют дистанционно с помощью электропневматического клапана из кабины водителя.

 На надрамнике шарнирно установлен самосвальный цельнометаллический кузов, который сзади закрыт подъемным бортом, а спереди - толкающей плитой. Задний борт шарнирно соединен с кузовом и открывается - закрывается с помощью гидроцилиндров, установленных с обеих сторон кузова. Гидроманипулятор захватывает, поднимает, опрокидывает, встряхивает и устанавливает контейнер на место. Разравниватель, установленный на толкающей плите, равномерно распределяет мусор в кузове. Уплотняет мусор толкающая плита, которую приводят в действие собственным гидроцилиндром с усилием на штоке около 200 кг, перемещая его к задней крышке. Величина перемещения плиты в кузове составляет около 1800 мм. Коэффициент прессования до 2.

 Для выгрузки мусора боковыми гидроцилиндрами поднимают заднюю крышку мусоровоза, опрокидывают кузов двумя подъемными гидроцилиндрами одностороннего действия, установленными снизу или по бортам кузова, и выталкивают мусор при помощи толкающей плиты.

 Управление рабочим оборудованием осуществляют с внешнего пульта, установленного в задней части кузова и оборудованного рычагами включения ручных гидрораспределителей. Большинство мусоровозов с боковой загрузкой рассчитано на загрузку ТБО из контейнера вместимостью 0,75 м3.

 Одно из неудобств использования мусоровозов с боковой загрузкой в том, что выгружаемый из ковша или контейнера мусор даже при небольшом ветре разносит по всему двору.



Спецификация модели КО-415А.

Вместимость технологическая кузова, м3...........22,5

Масса загружаемых отходов, кг..........................9370

Грузоподъемность манипулятора, кг....................500

Рабочее давление в гидросистеме, Мпа.................12

Габаритные размеры, мм.................8700´2560´3600

Масса, кг

специального оборудования................................4130

снаряженной машины........................................11130

полная..................................................................20500

Максимальная скорость, км/ч.................................90

Базовое шасси:

Модель............................................КамАЗ-53213

Двигатель:

Модель........................................................740.10

Тип.....................................дизельный

Максимальная мощность, л.с.(кВт), 210 (154.4), при 2600 об/мин
