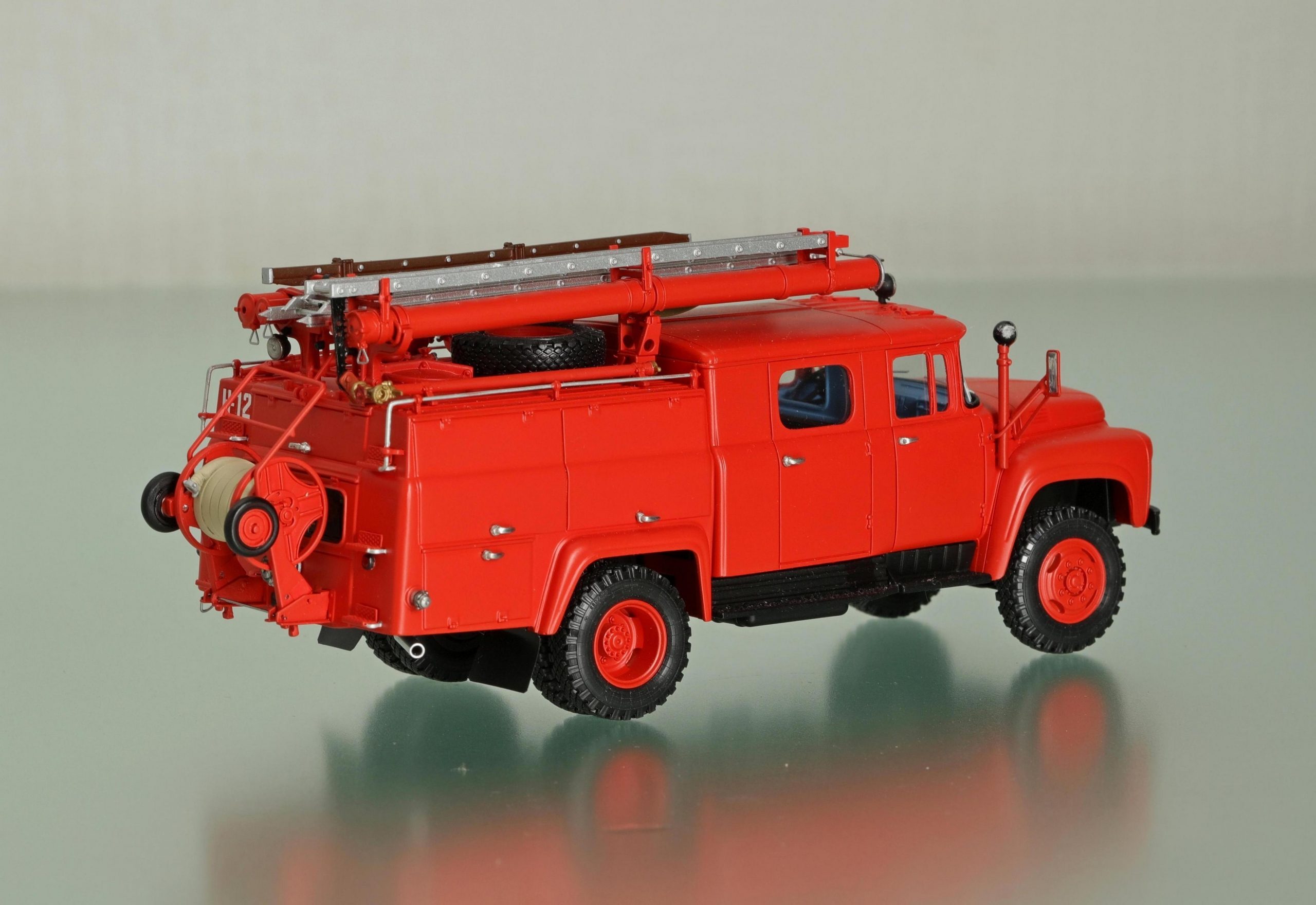

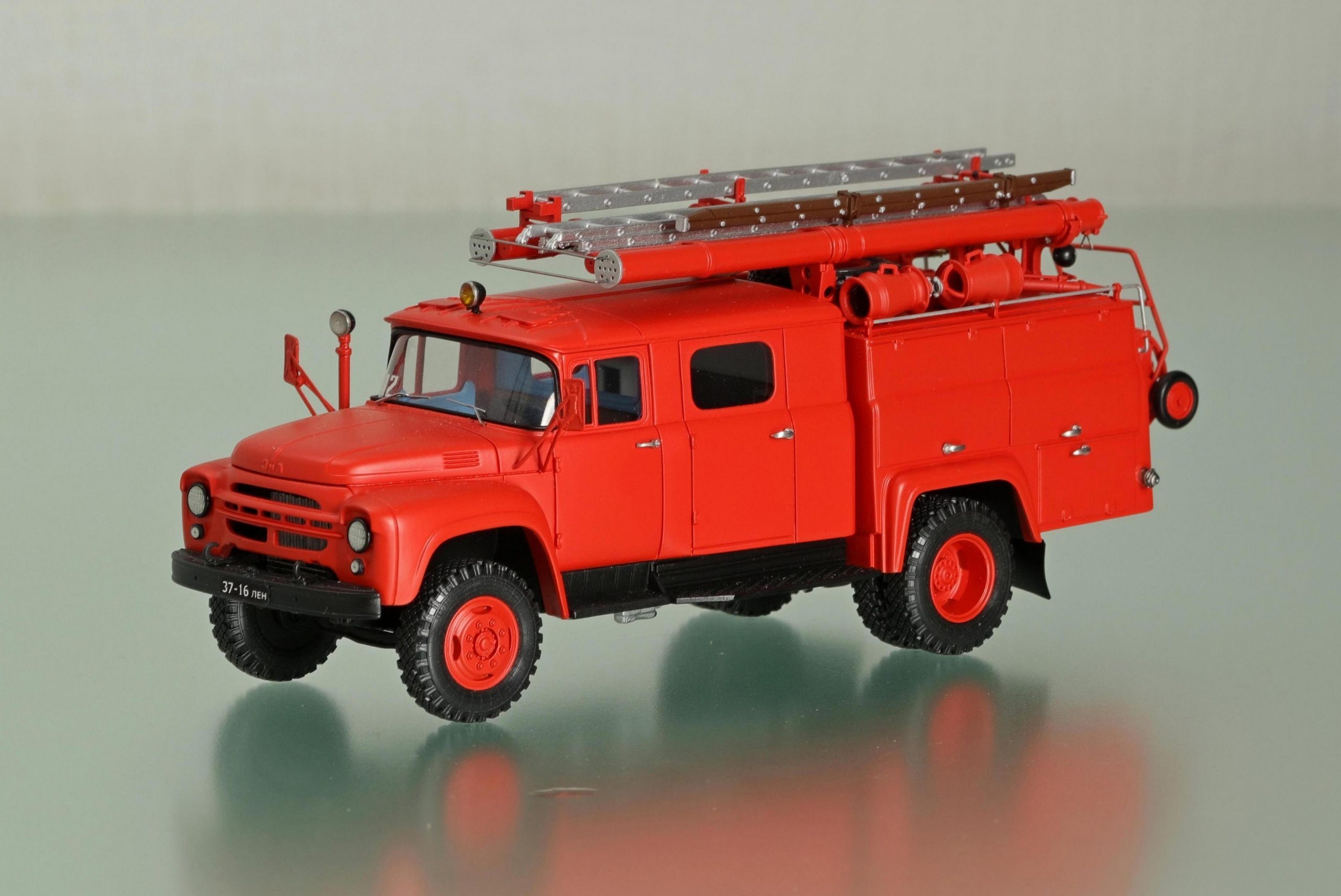

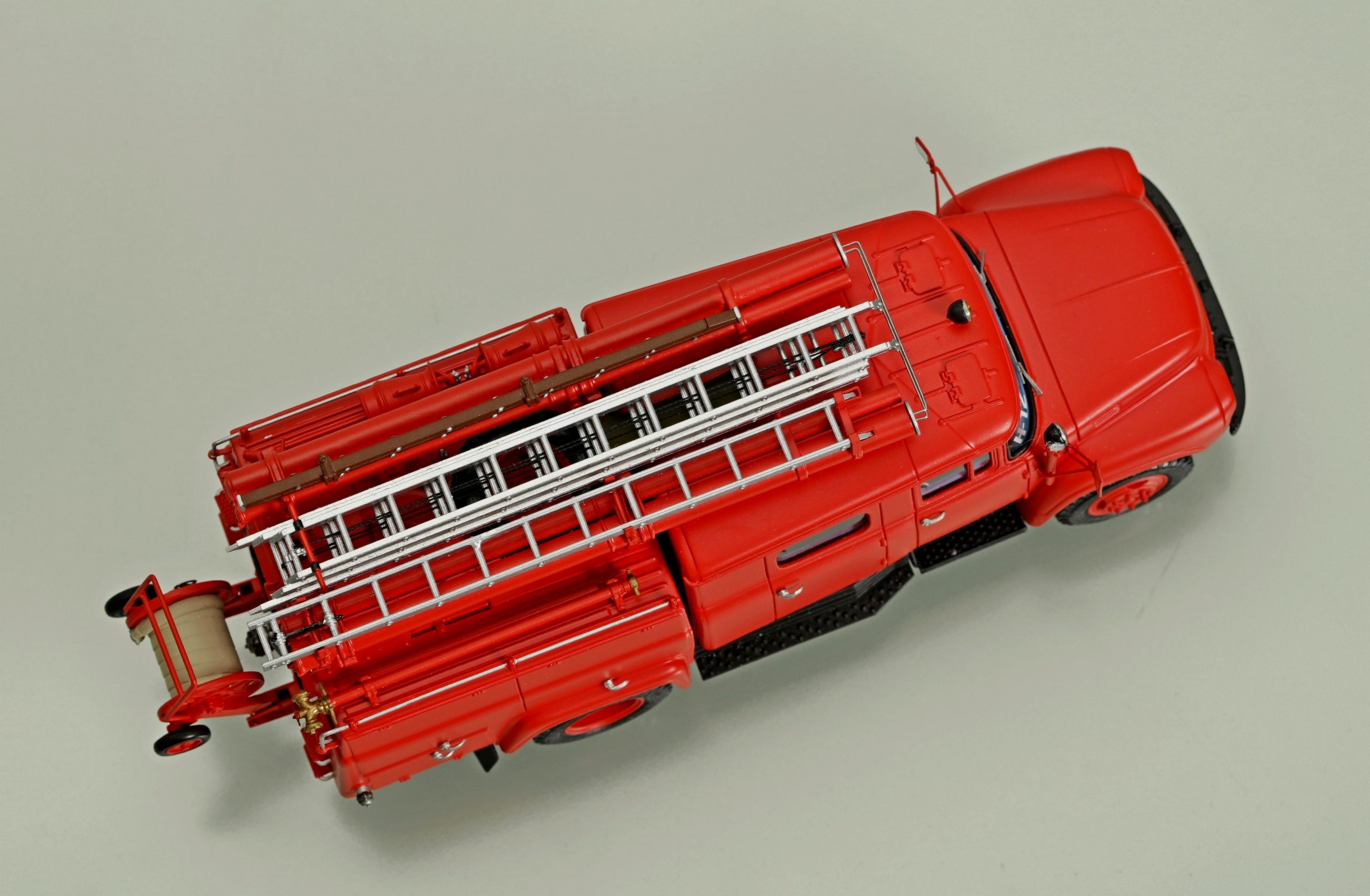

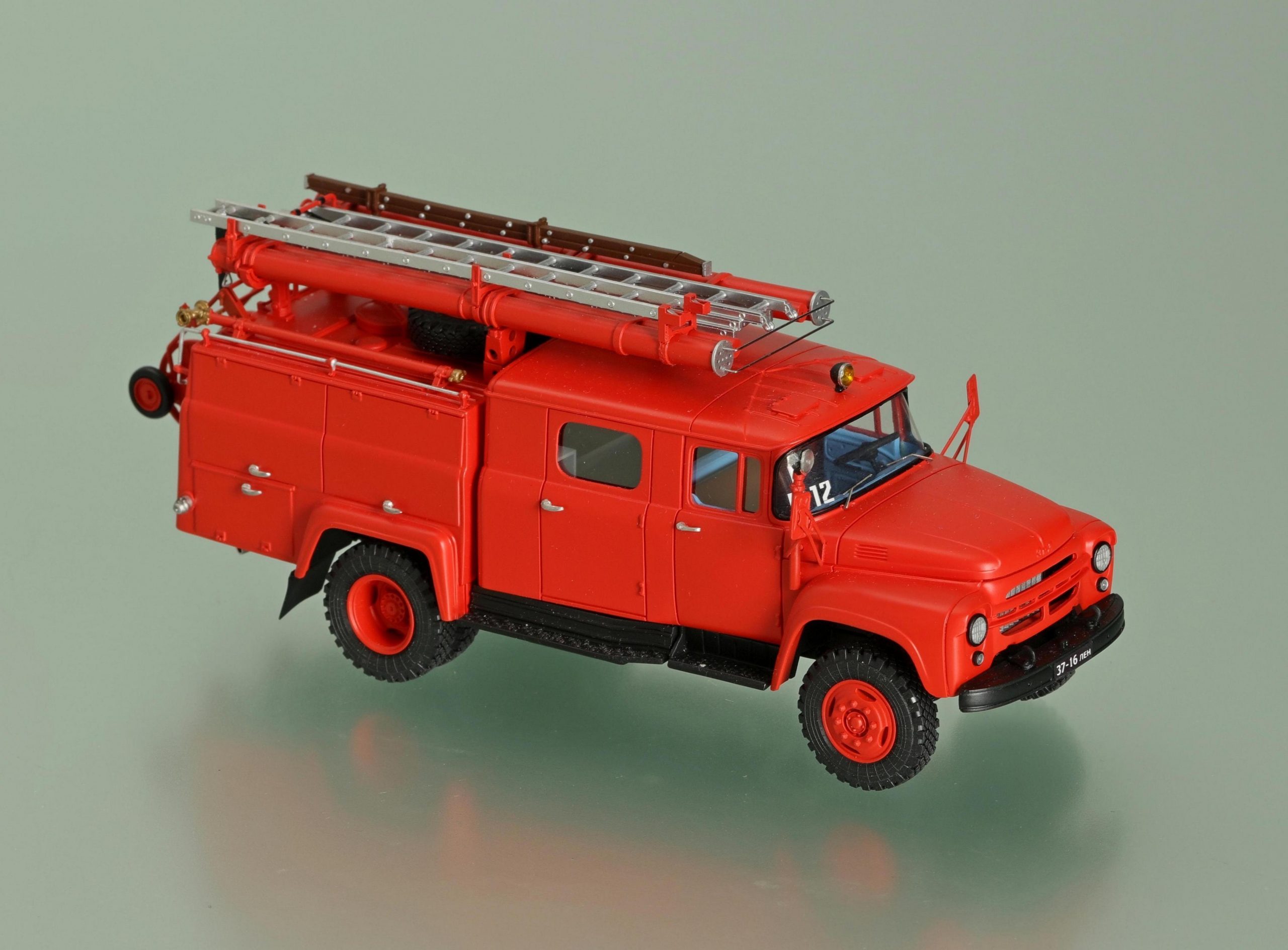

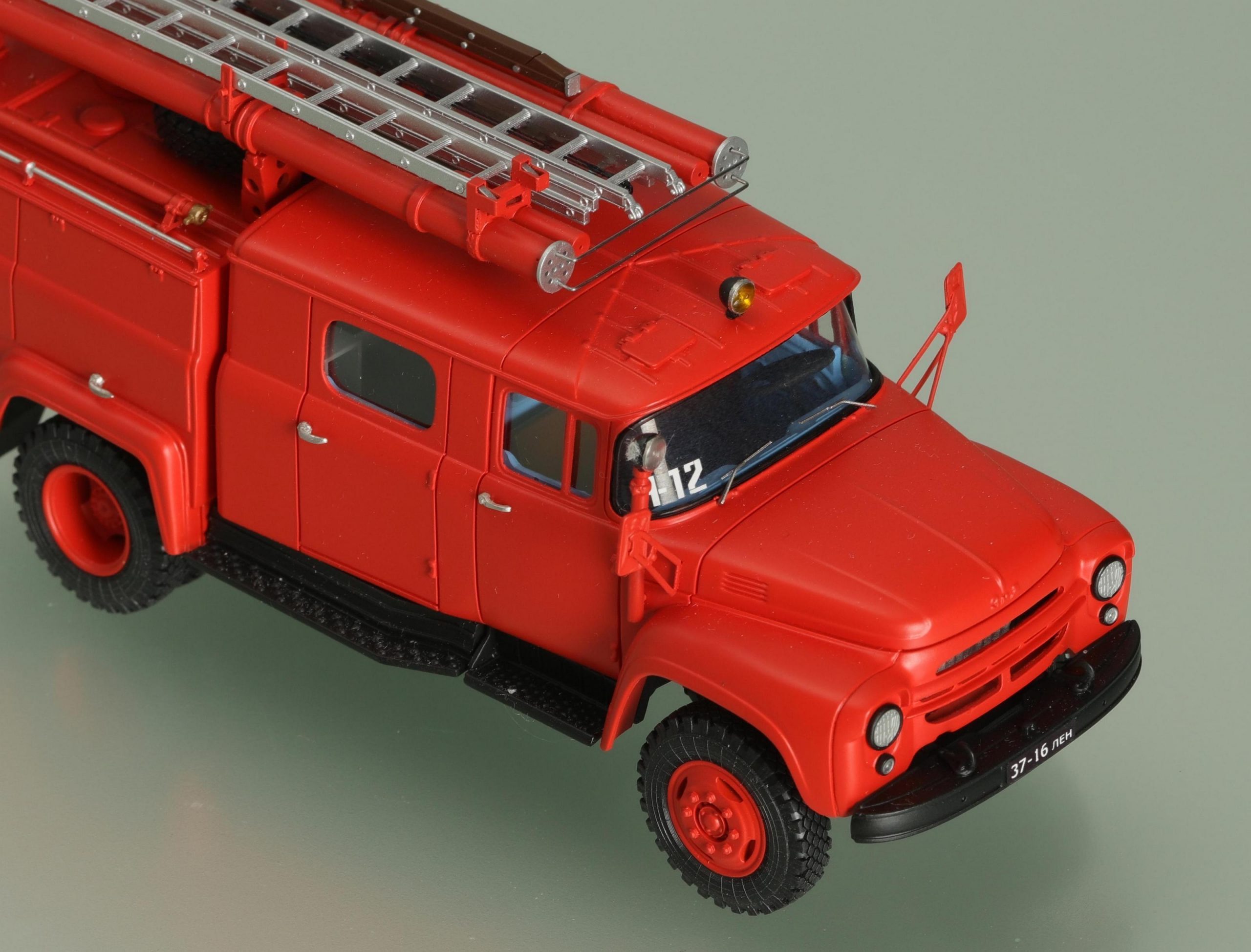

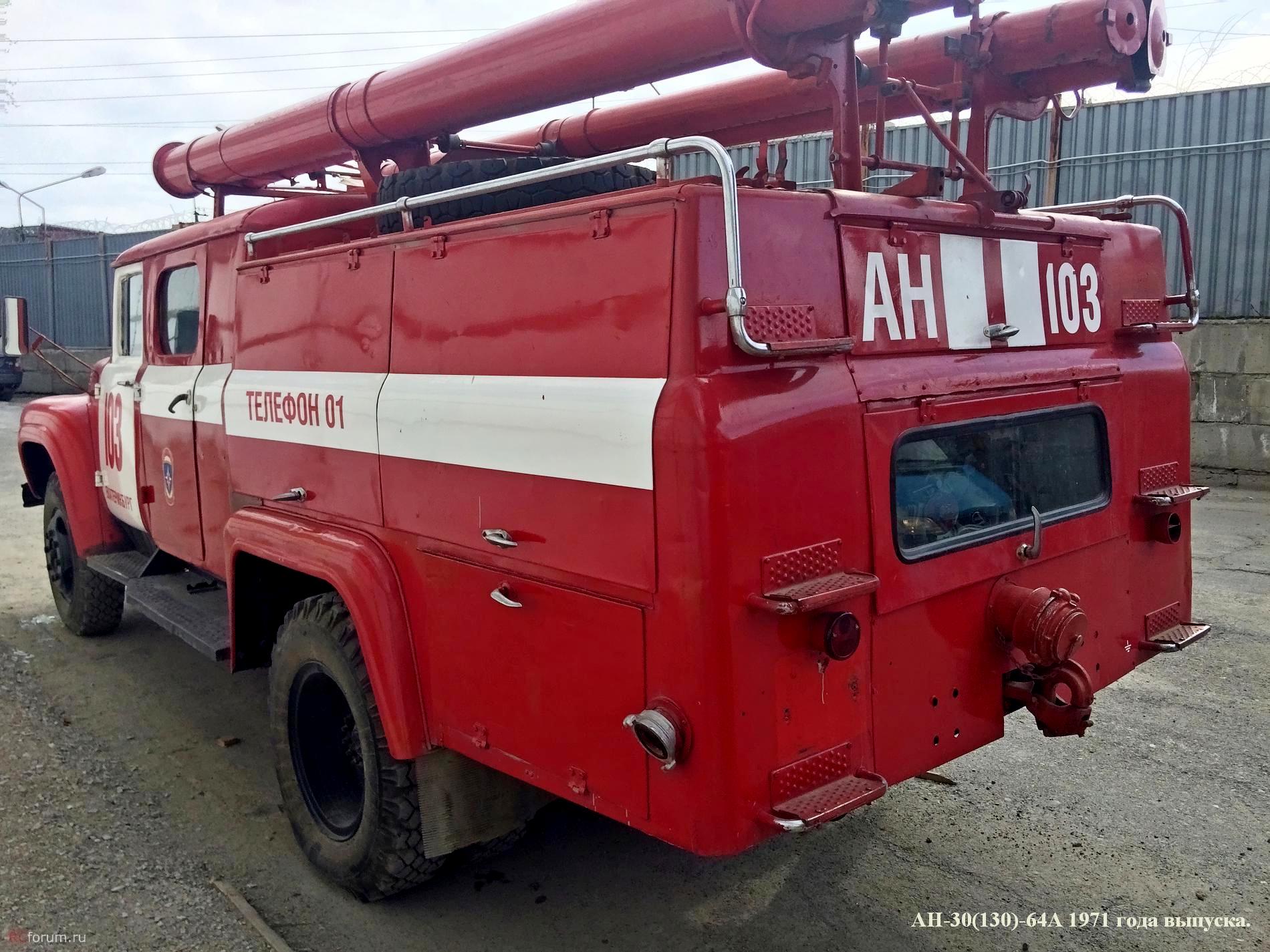

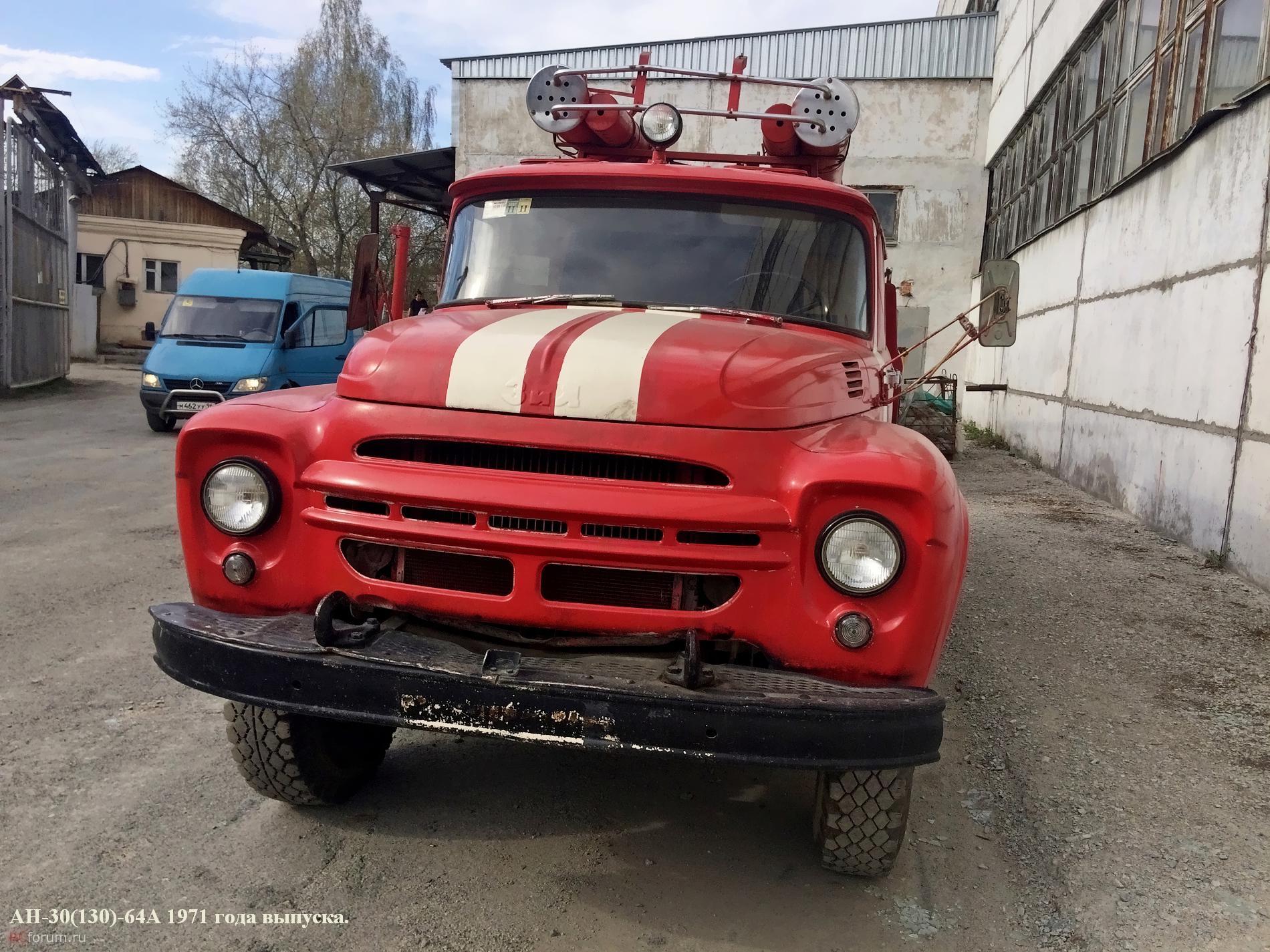

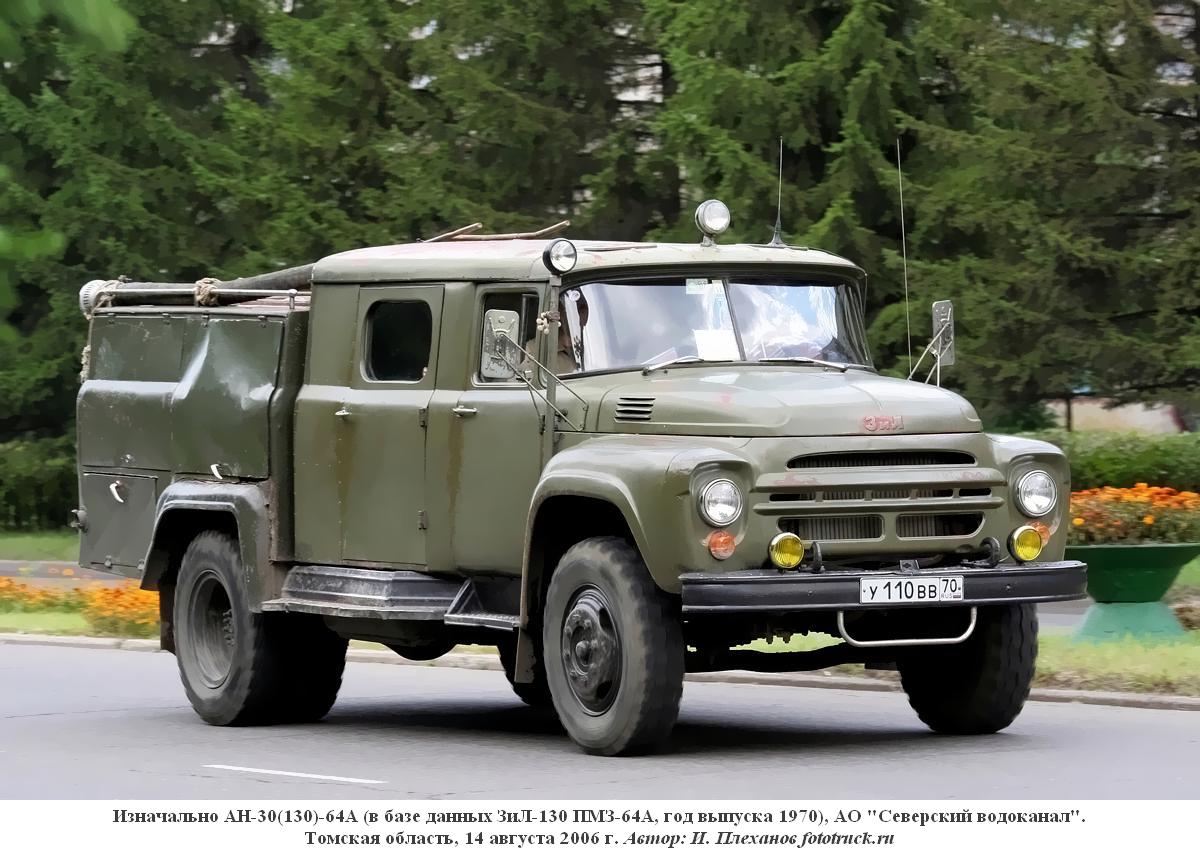

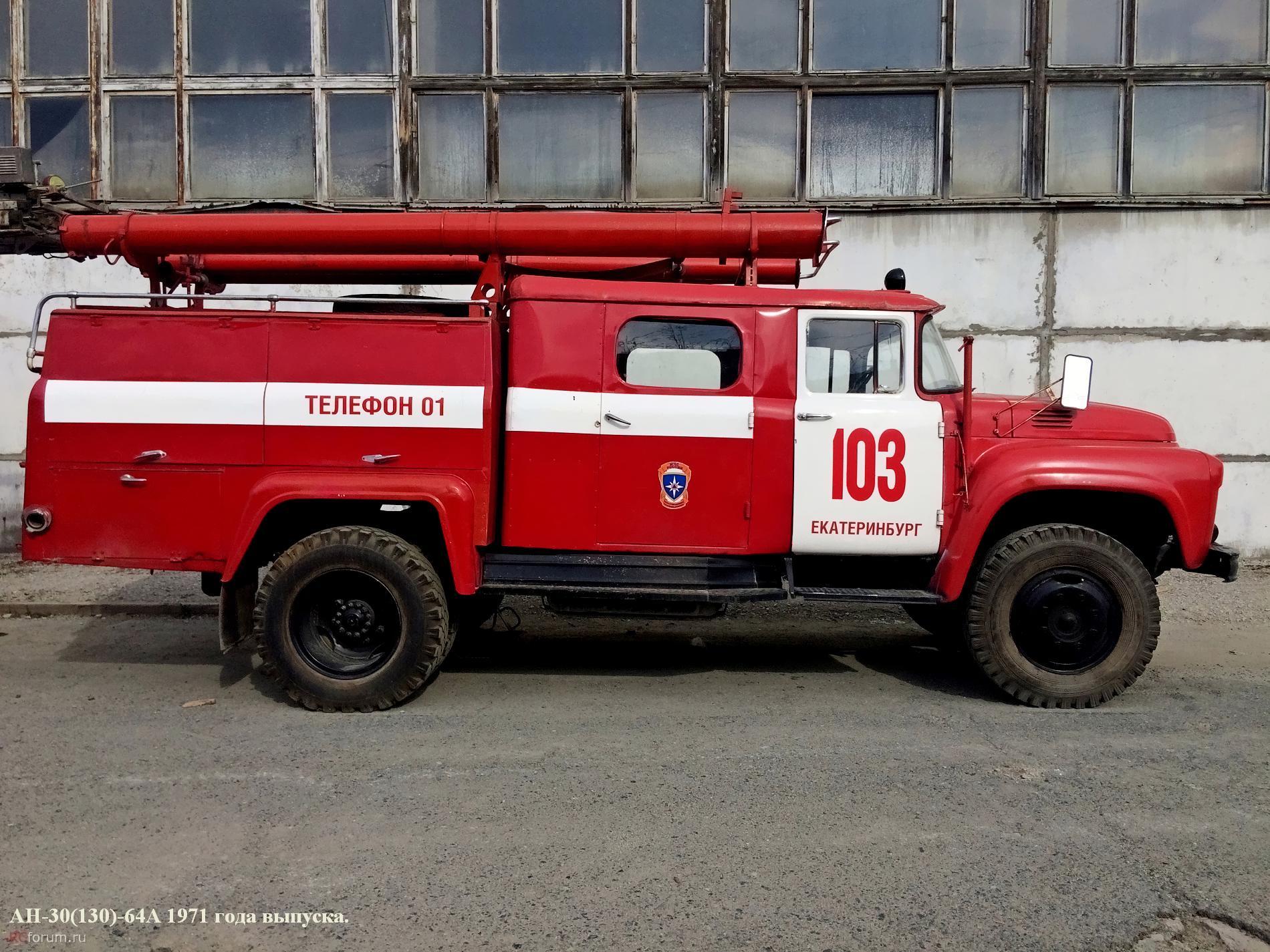

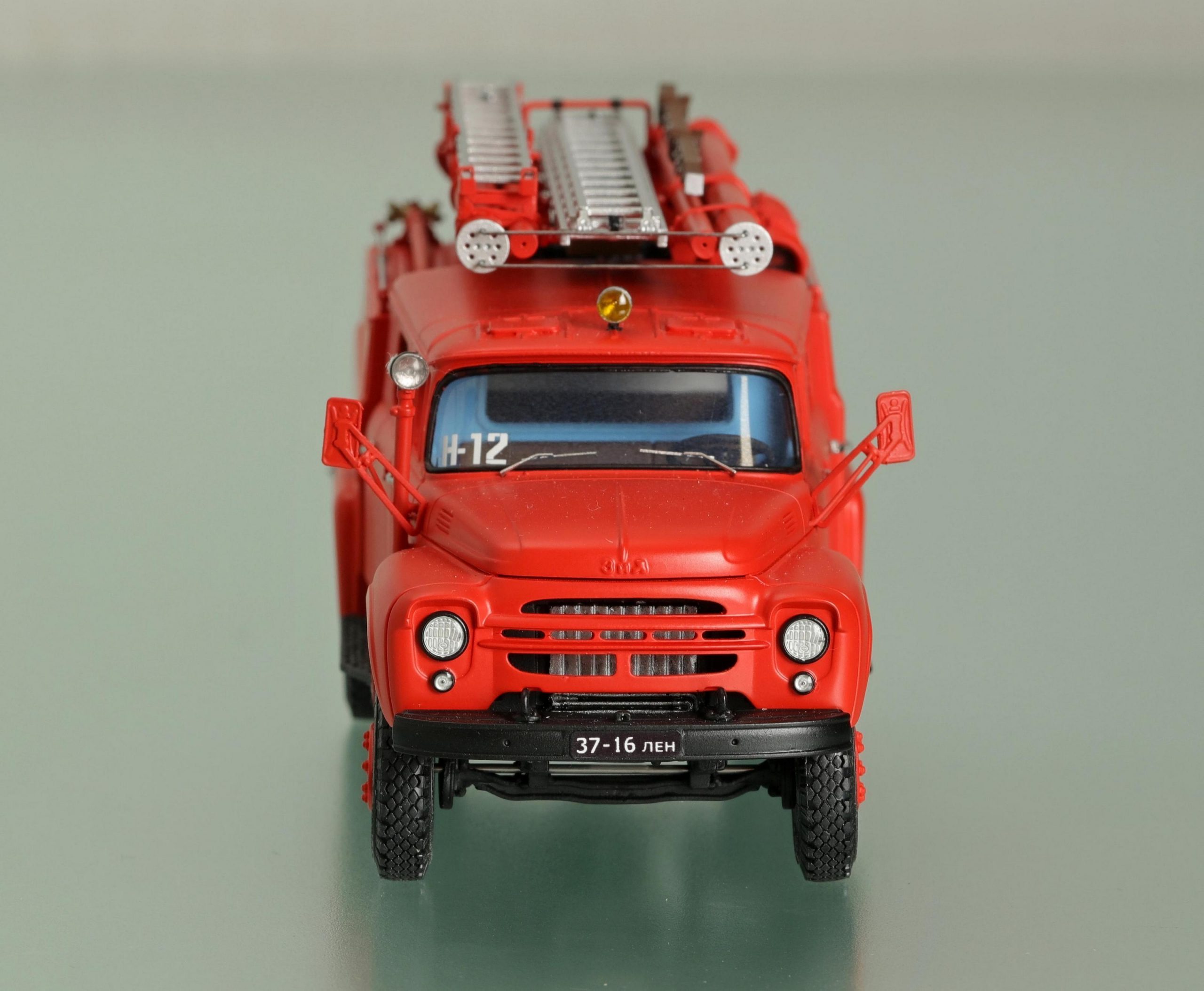

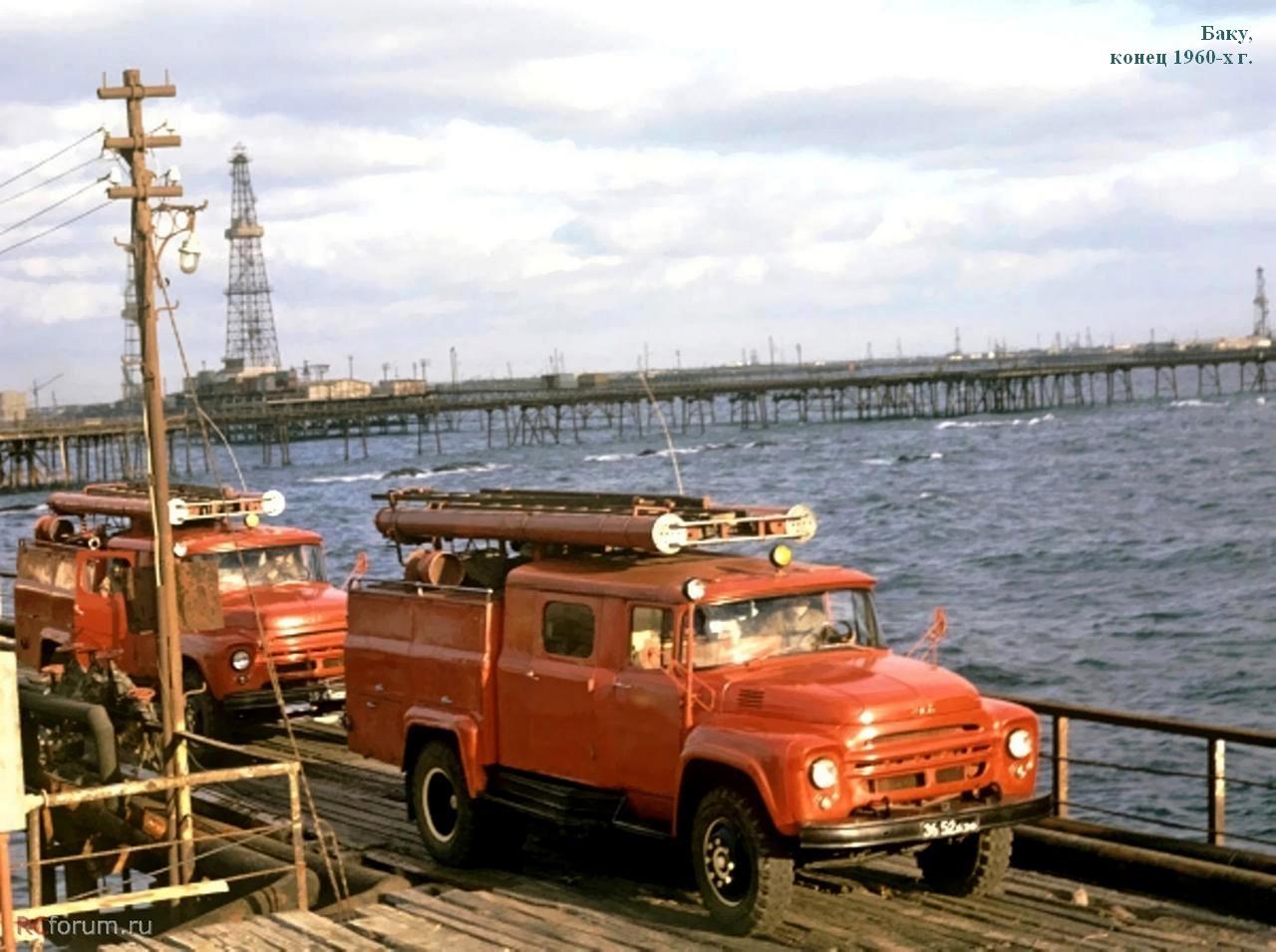

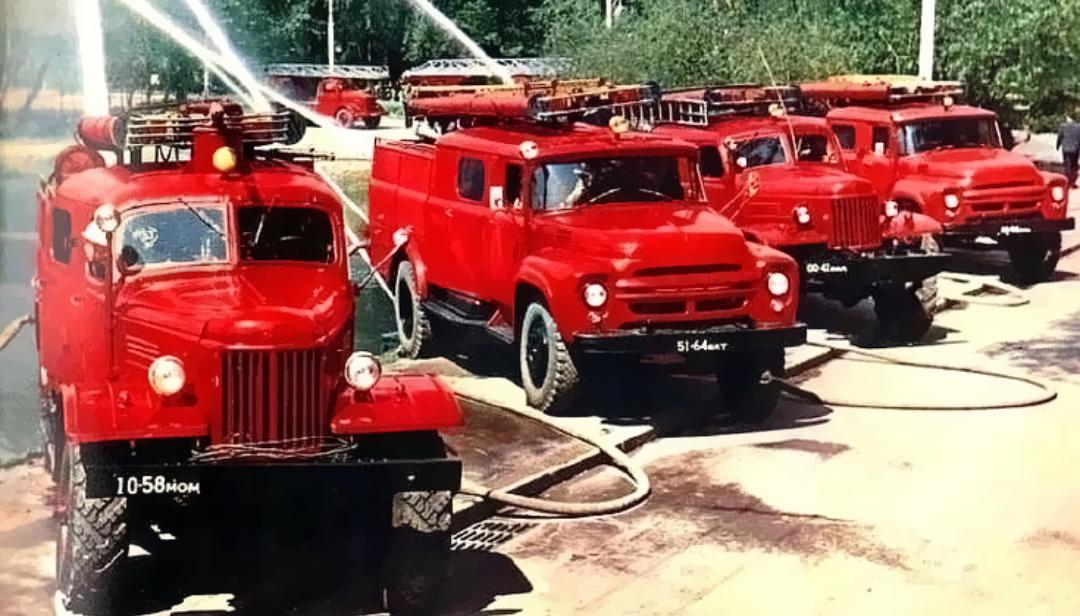

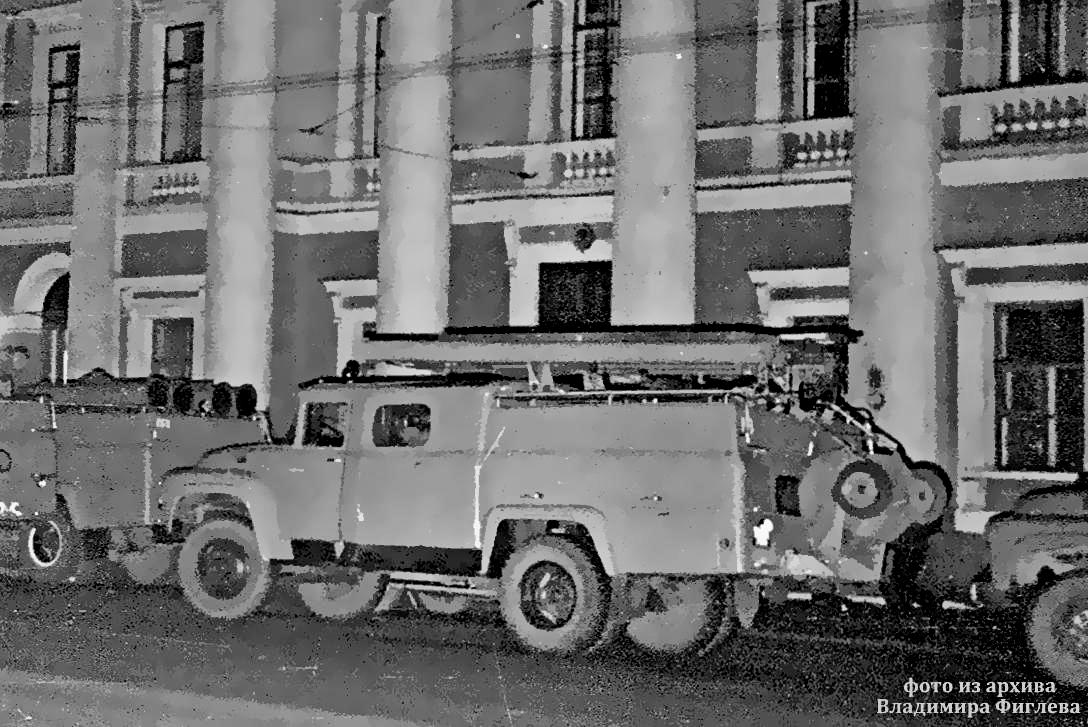

АН-30(130)-64А, он же модель ПМЗ-64А, пожарный автонасос на шасси ЗиЛ-130

АН-30(130)-64А, он же модель ПМЗ-64А, пожарный автонасос на шасси ЗиЛ-130 4х2, насос ПН-30КФ подачей 30 л/сек, пенобак 500 л, мест: 3 плюс 7 в кабине боевого расчета, задняя рукавная катушка РК-4А на 120 м выкидных рукавов диаметром 66 мм, полный вес 8 тонн, максимальная скорость 95 км/час.
Двигатель: ЗиЛ-130 150 лс
337 экземпляров плюс 10 в спец. исполнении, завод ППО, Прилукский р-н пос. Ладан 1966-72 год выпуска.
Описание оригинала

Начало выпуска:
Окончание выпуска:
Файлы

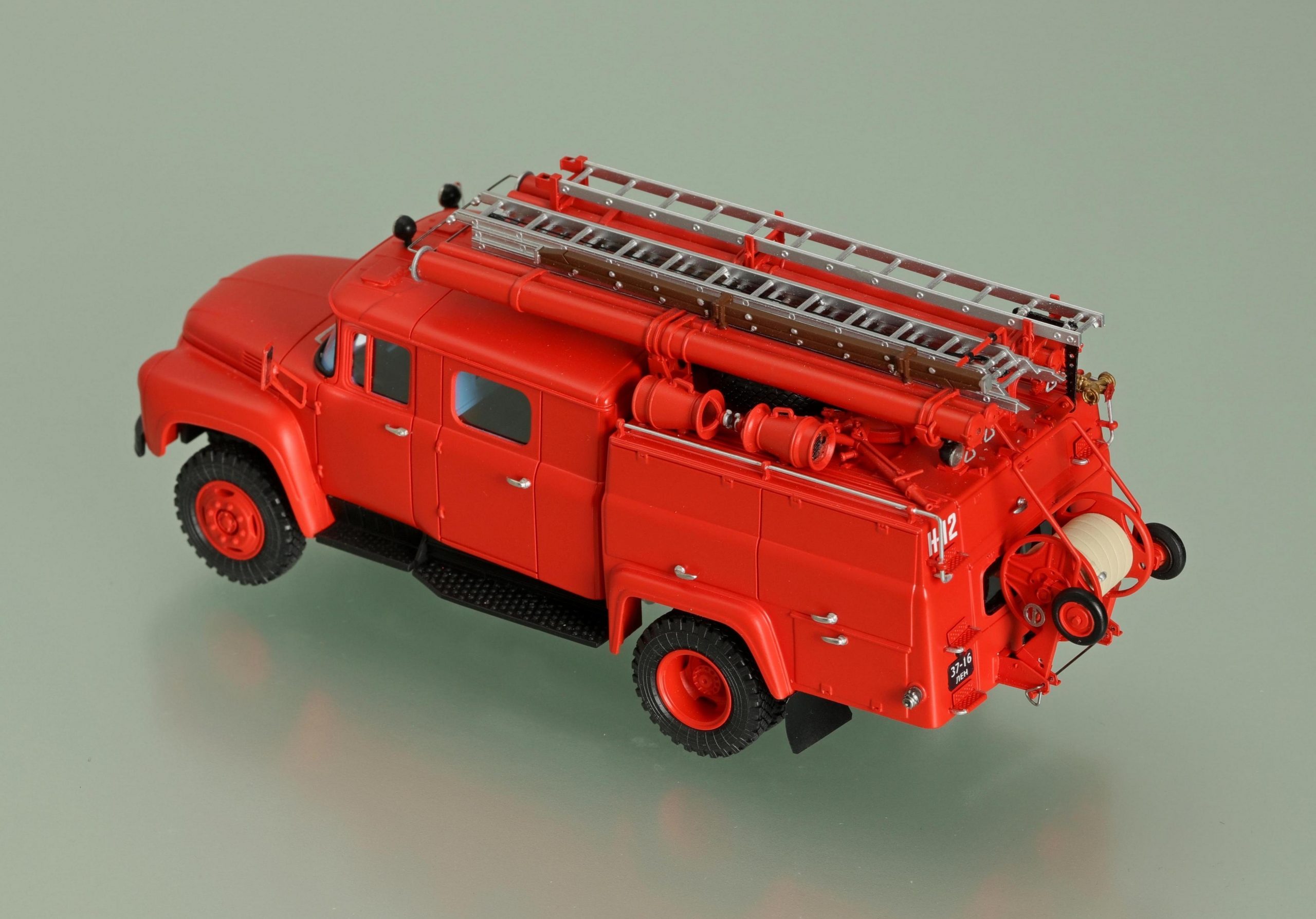

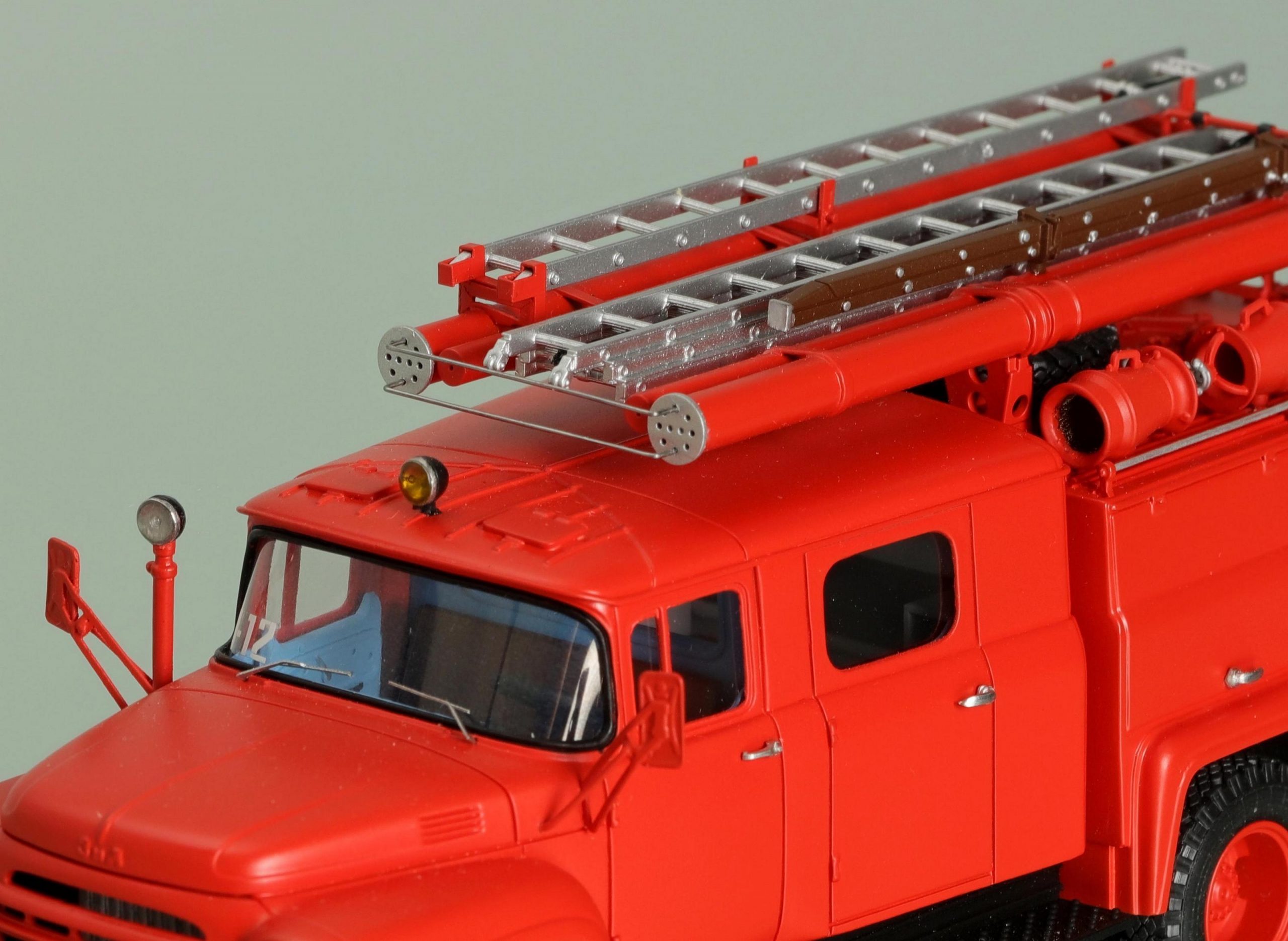

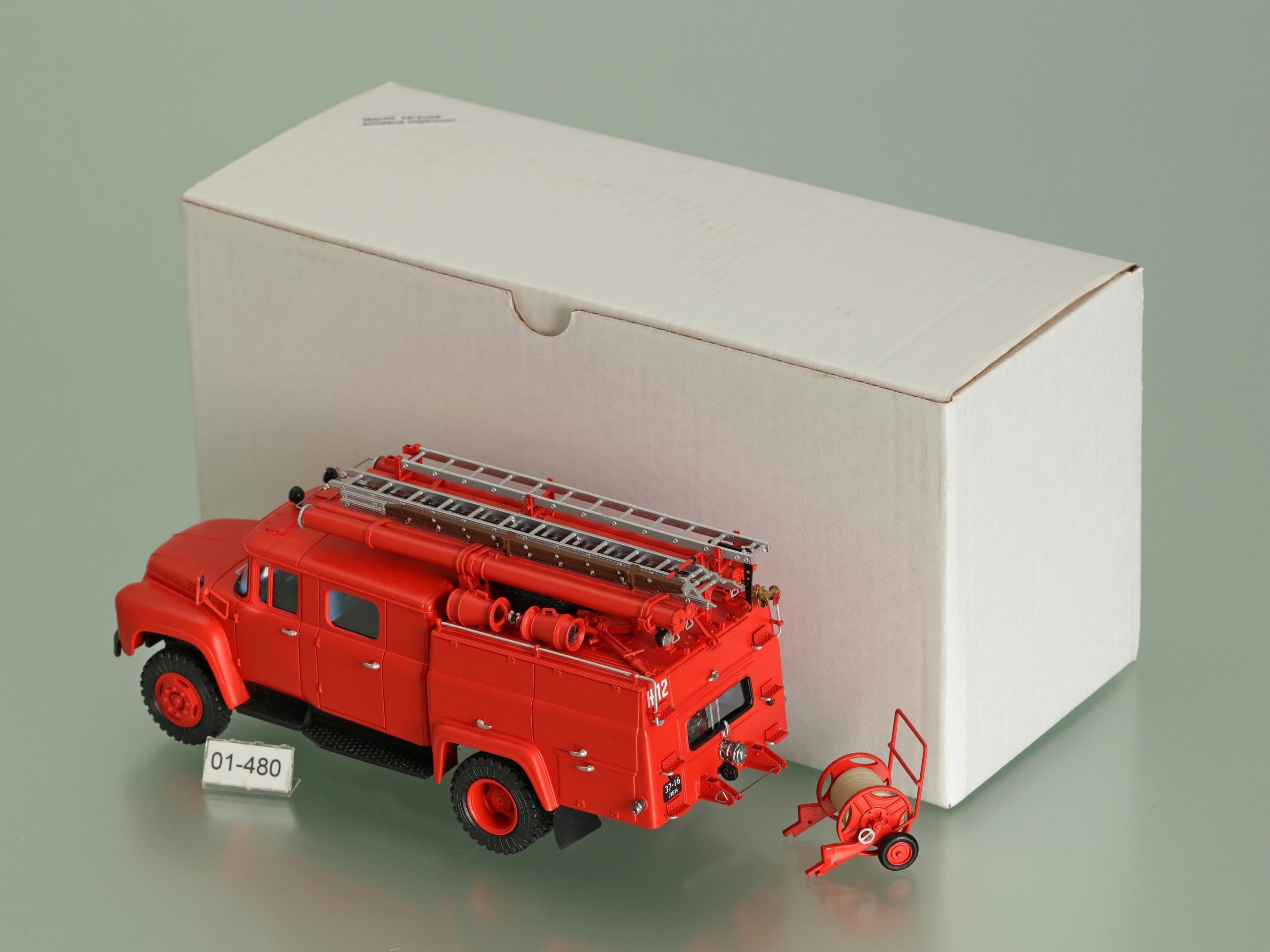

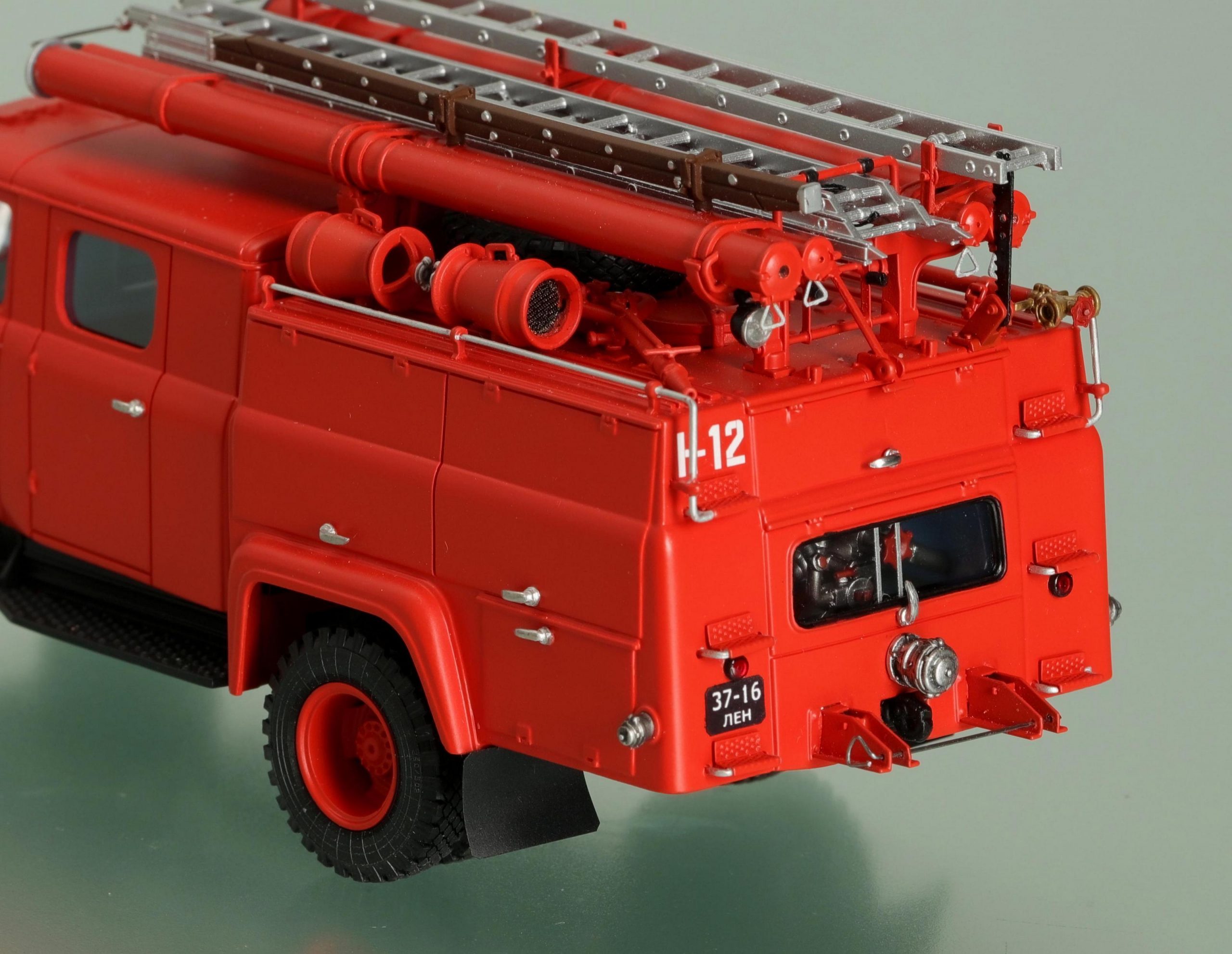

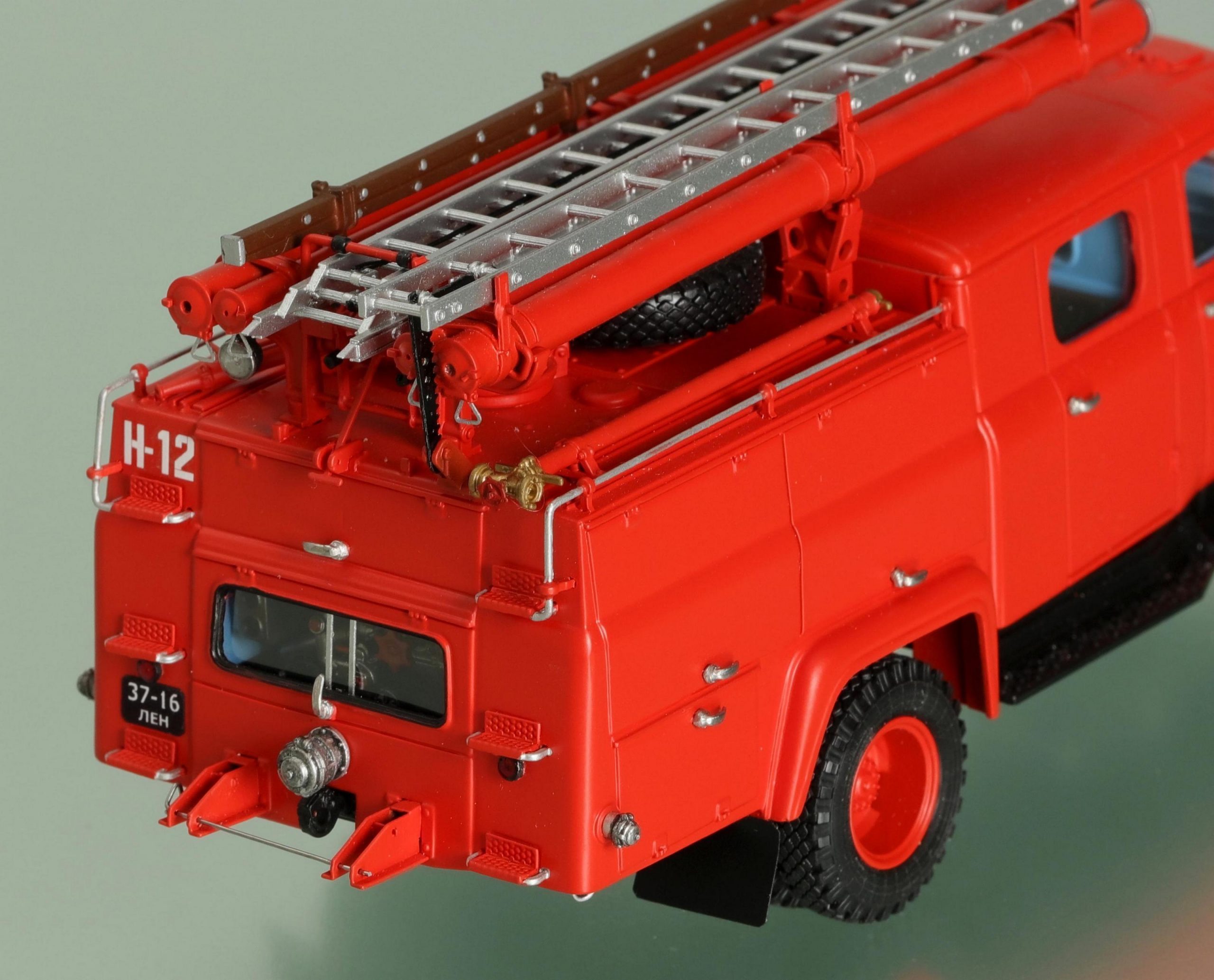

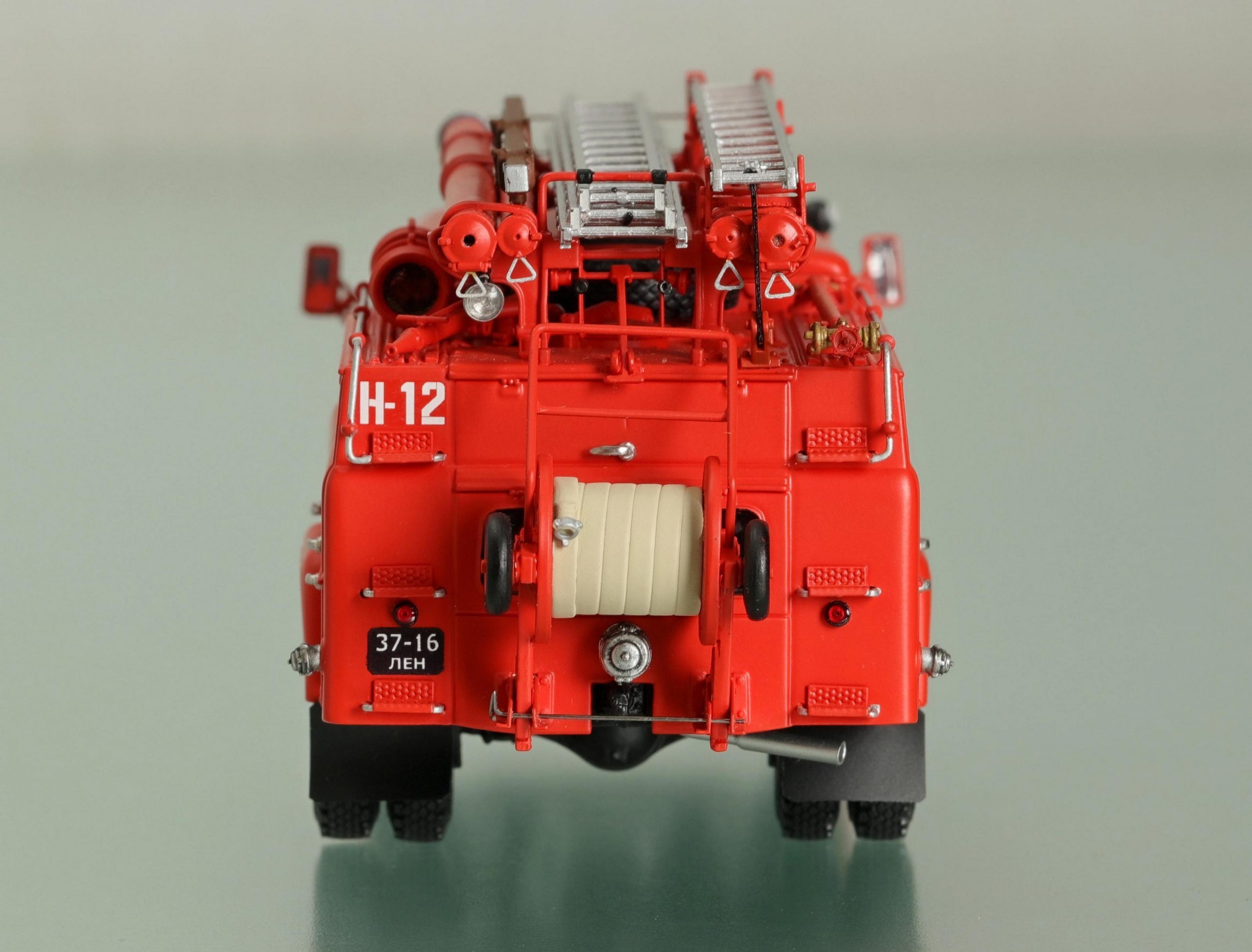

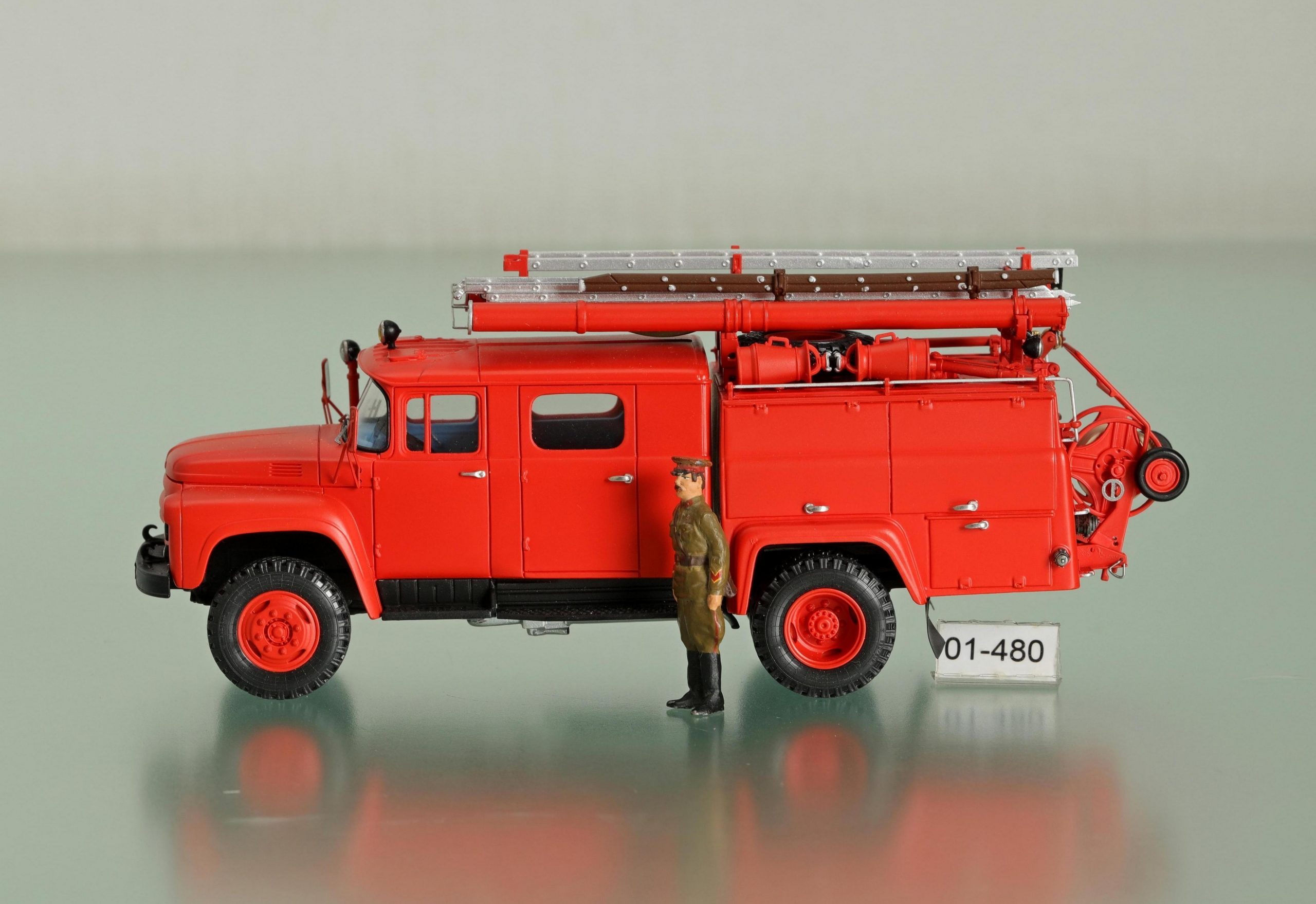

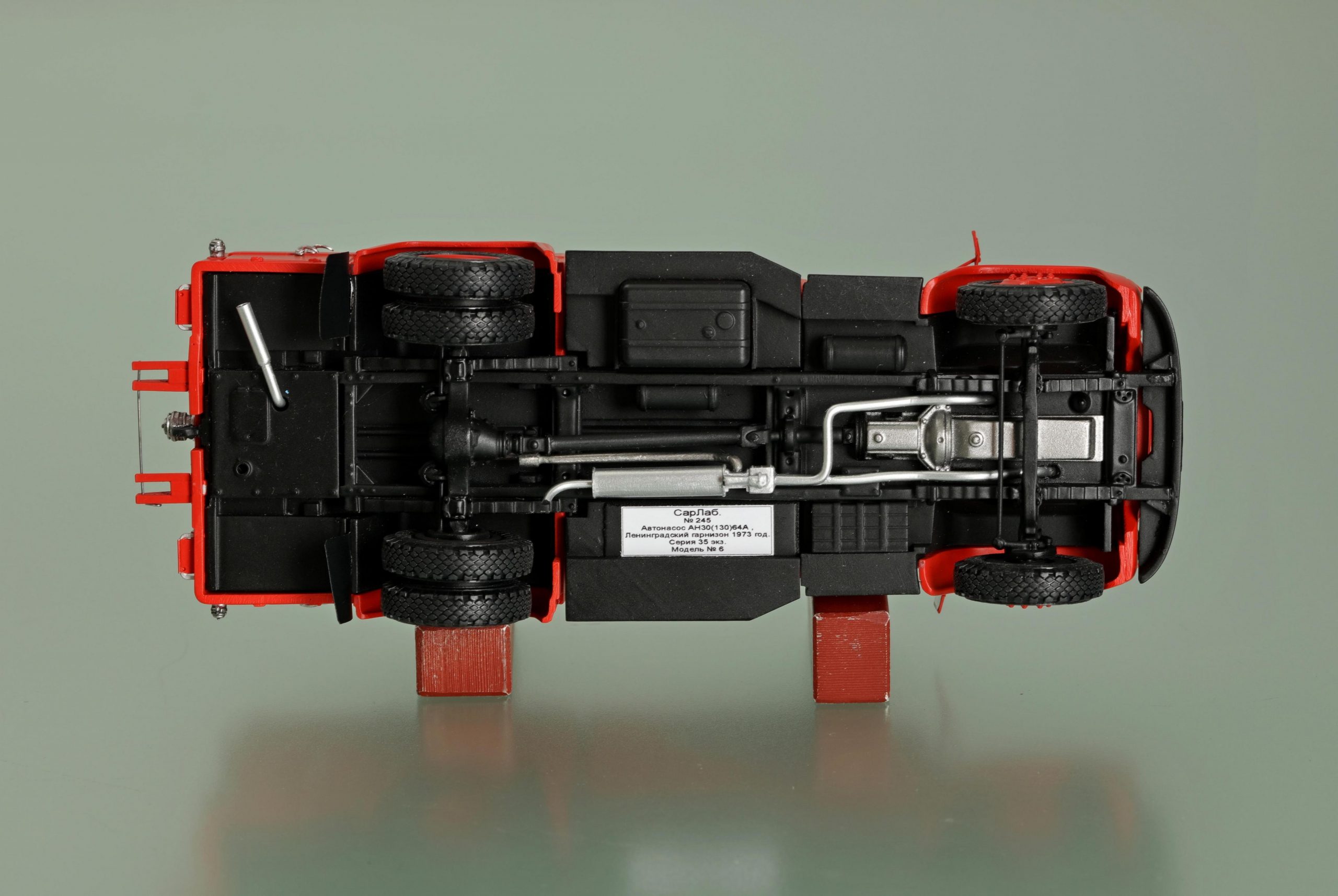

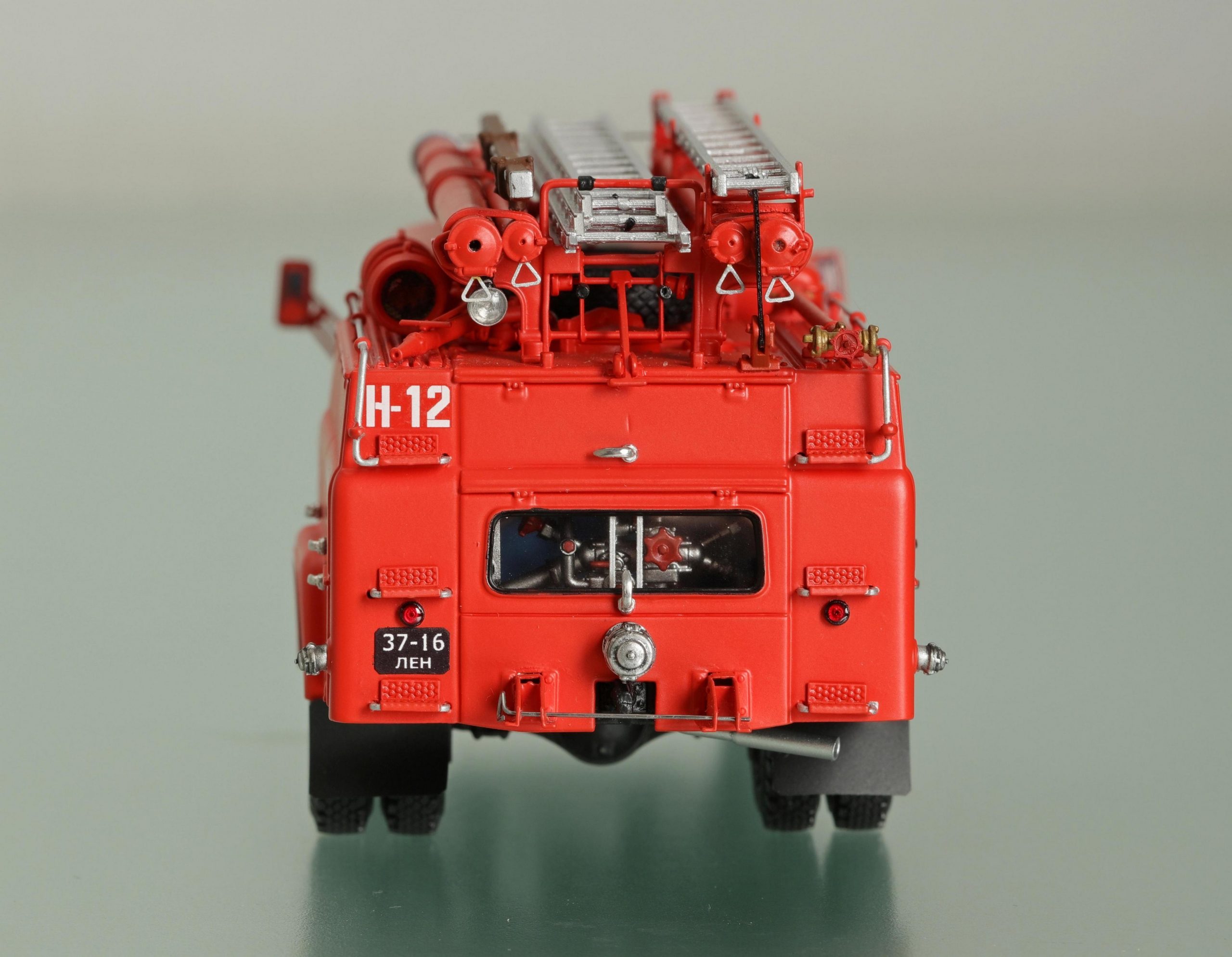

Стабильное производство и устойчивый прогресс технологий саратовской лаборатории, старейшего действующего мелкосерийного производителя масштабных моделей в мире (по моим данным), вызывают уважение и гордость!

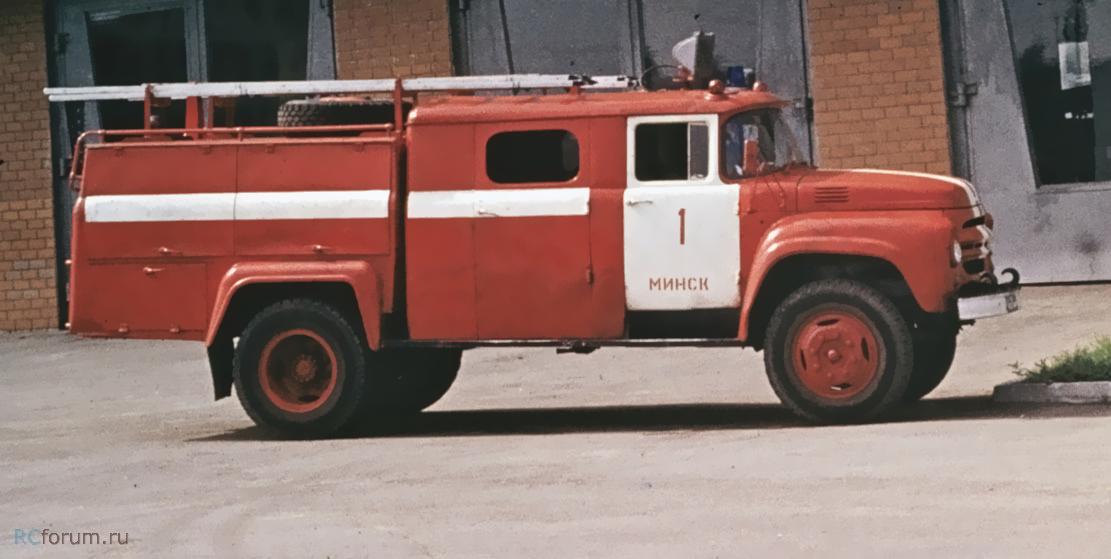

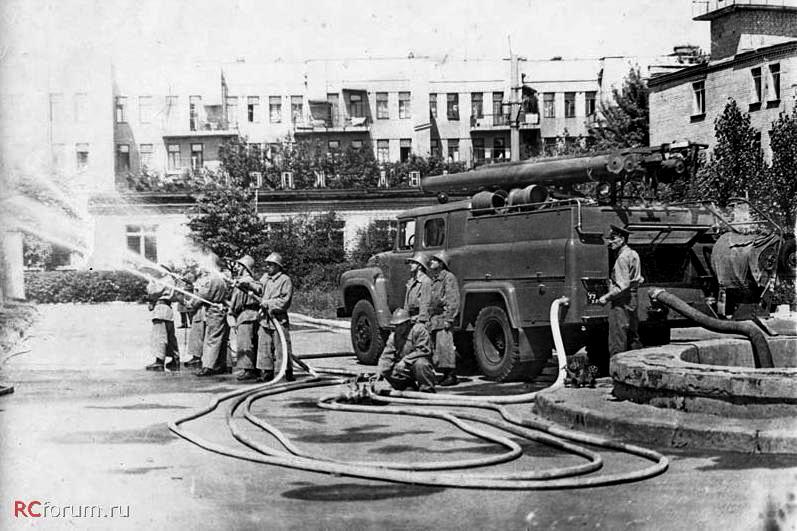

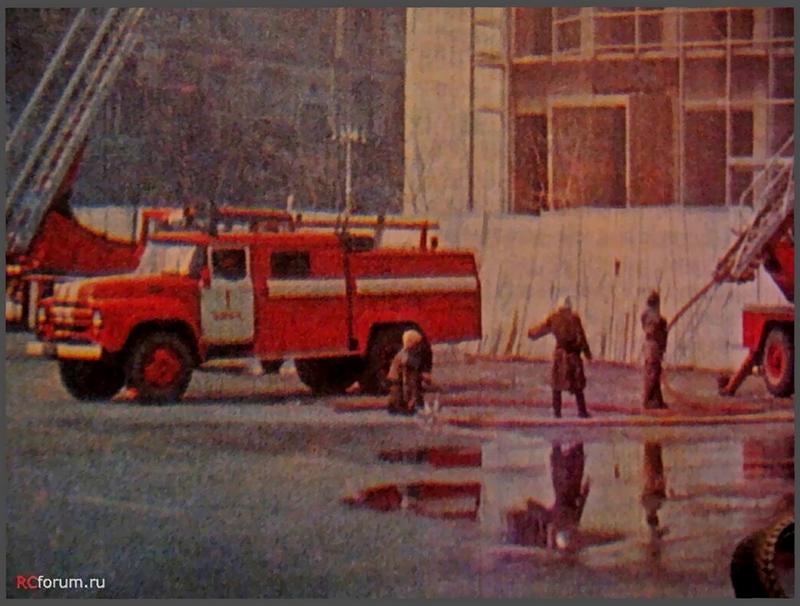

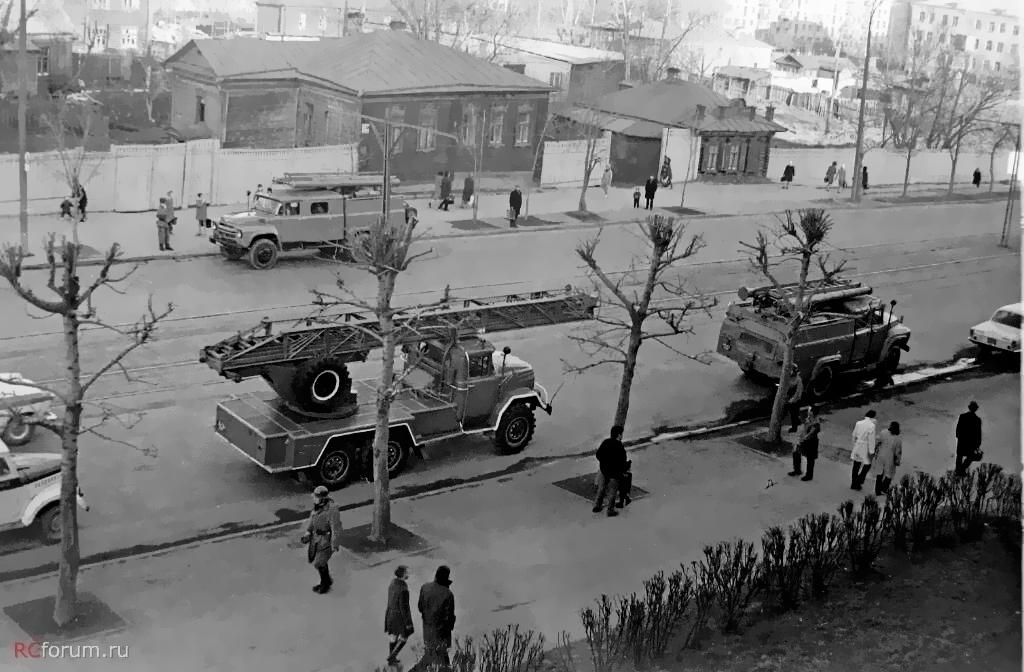

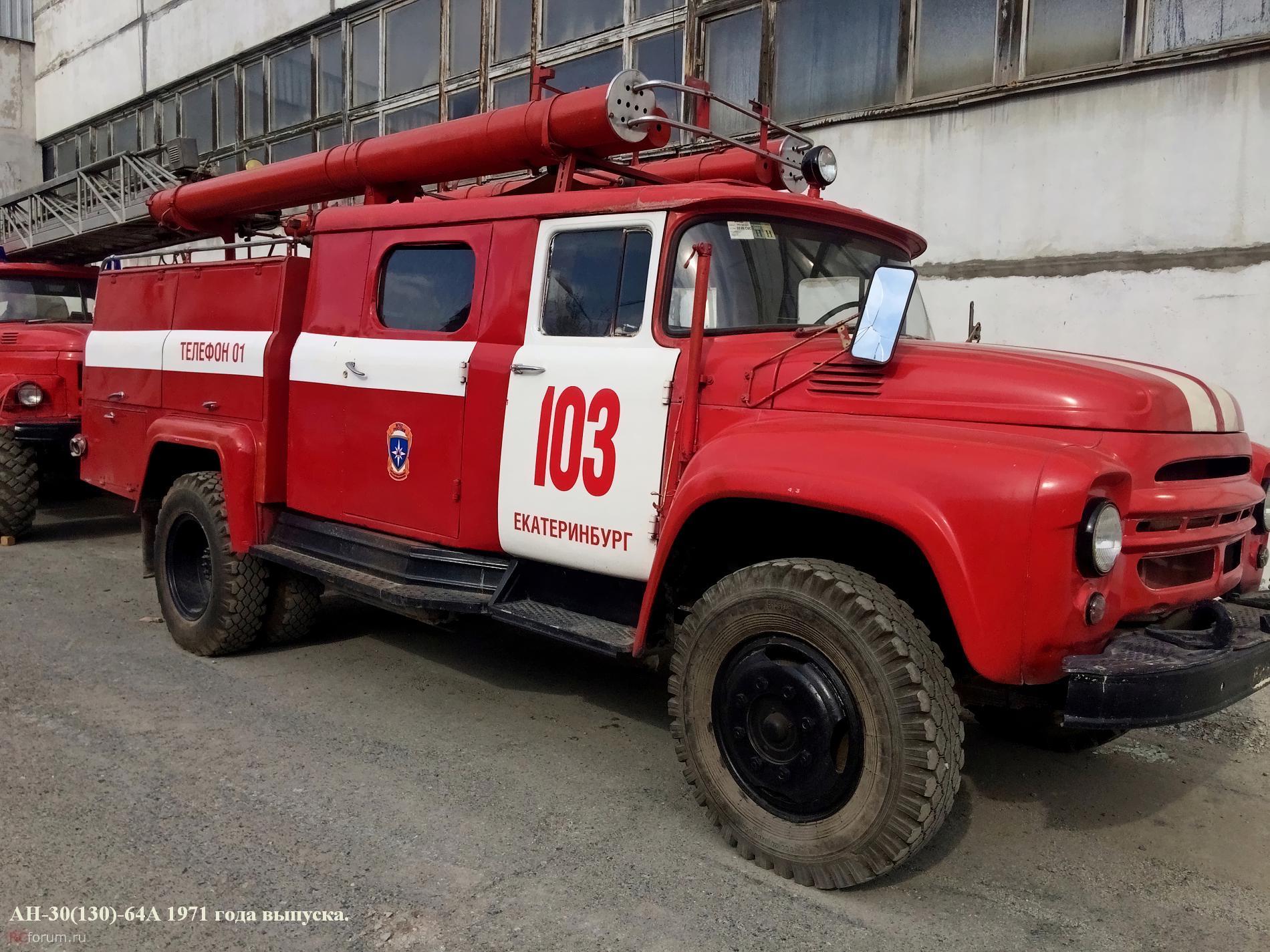

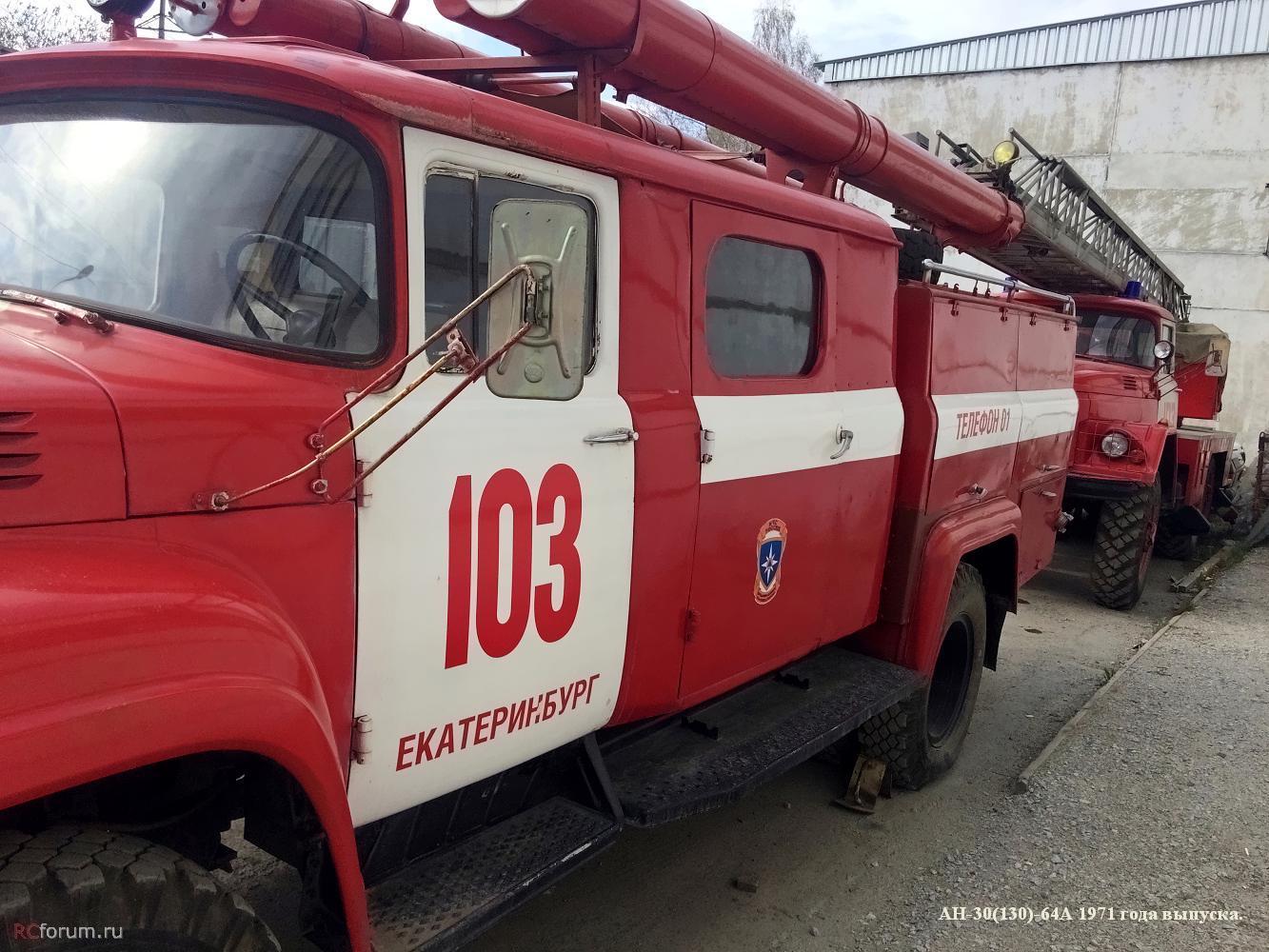

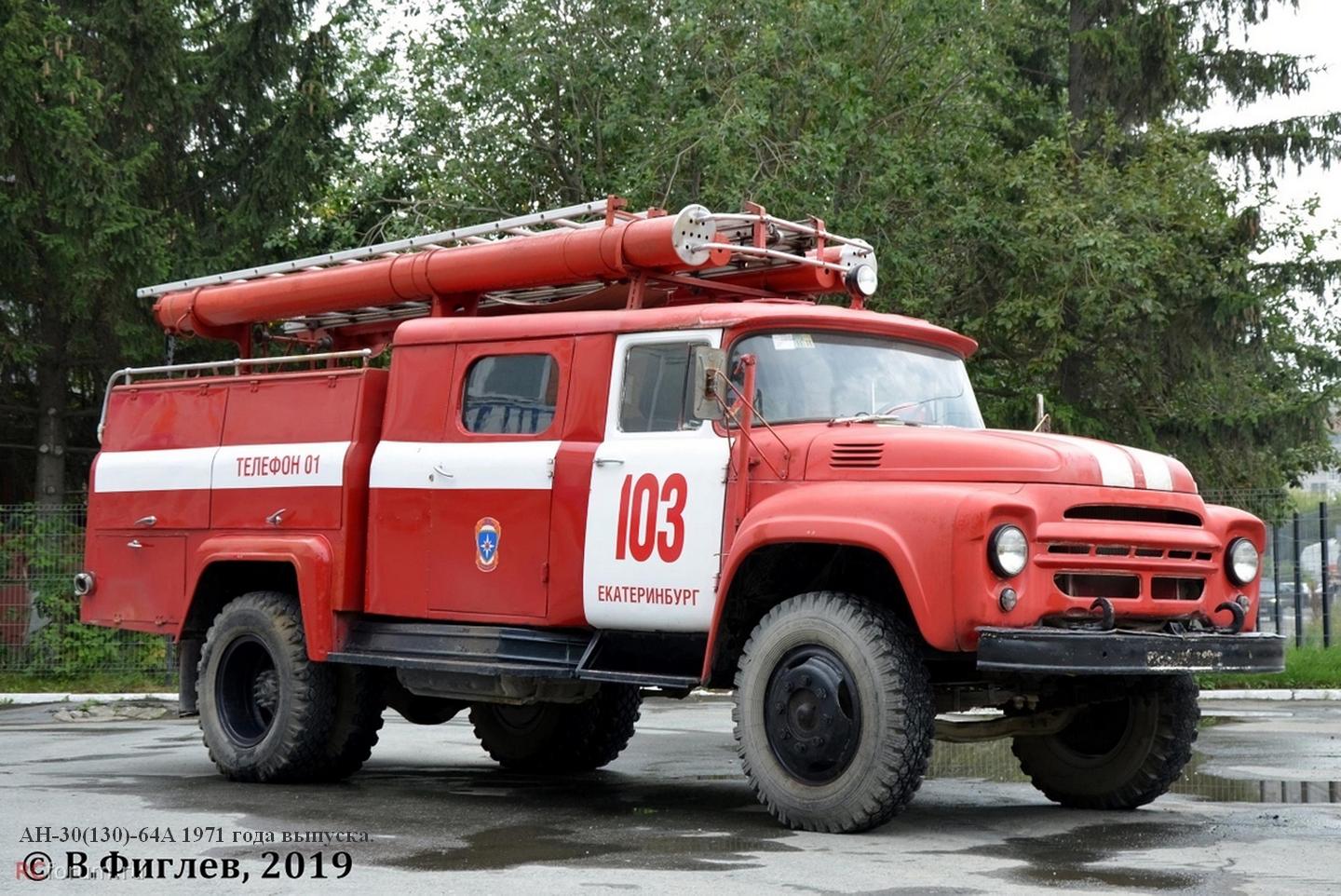

Сообществу RCforum.ru, в очередной раз, почет и уважение за то, что сохранили и разместили фотографии последнего «живого» на 2019 г. (соглашусь с В. Фиглевым) АН-30(130)-64А из Екатеринбурга.
Разработчик: Центральный научно-исследовательский институт противопожарной обороны МООП СССР. Рабочие чертежи АН-30(130)-64А разработаны Особым конструкторским бюро пожарных машин Министерства строительного, дорожного и коммунального машиностроения СССР.
Изготовитель: Прилукский завод противопожарного оборудования Министерства строительного, дорожного и коммунального машиностроения СССР, посёлок городского типа Ладан Прилукского района Черниговской обл. УССР.

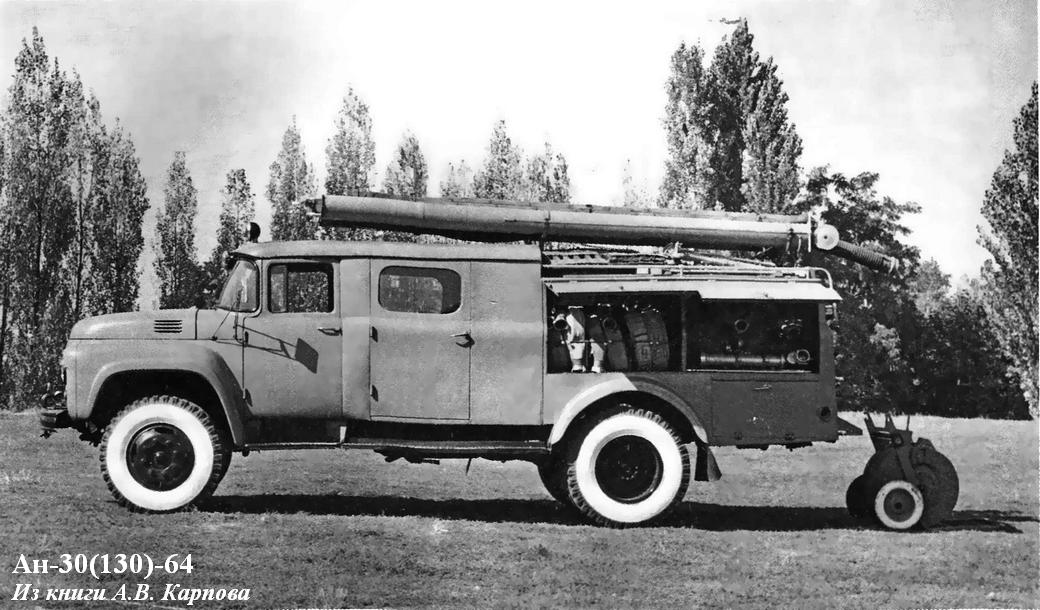

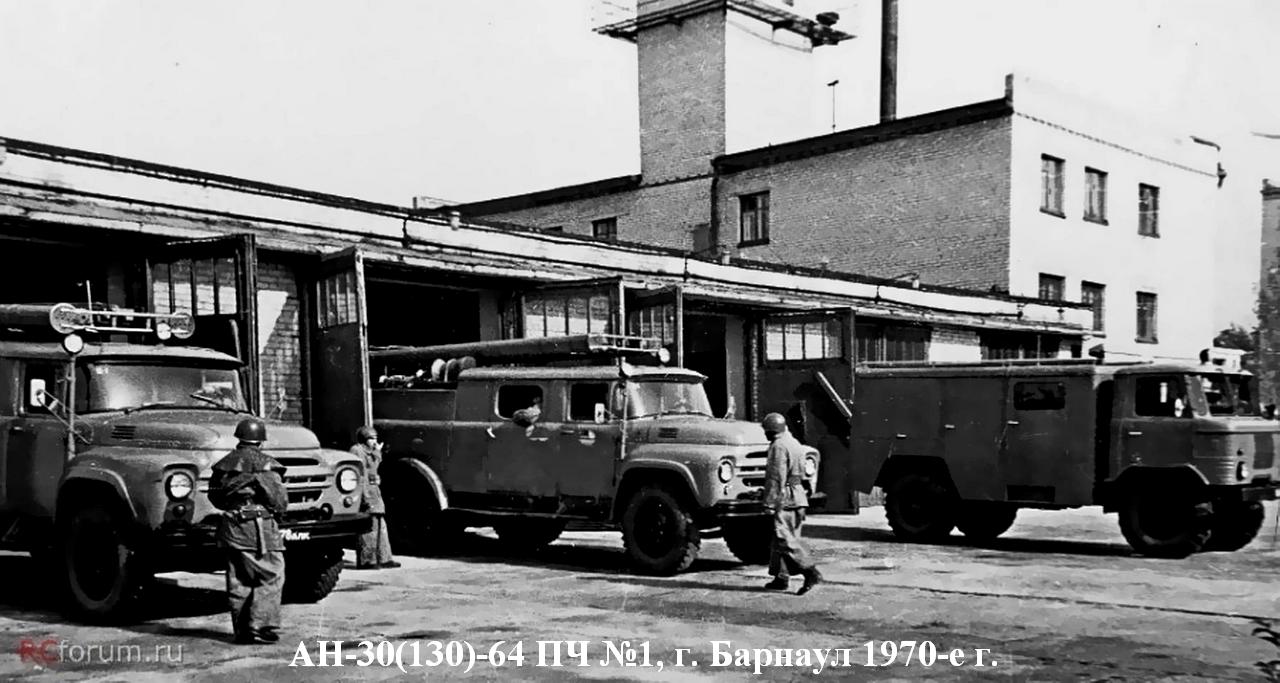

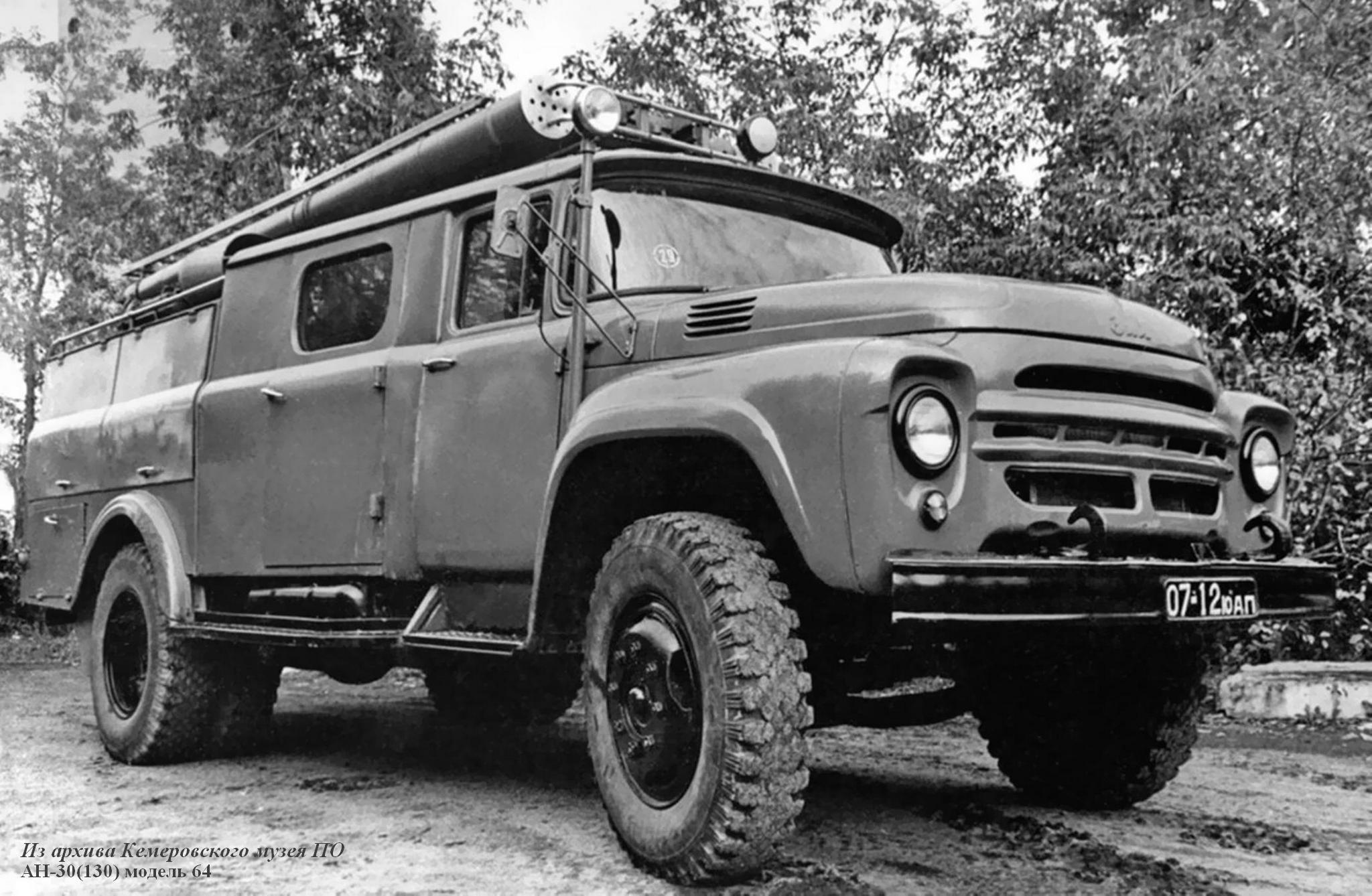

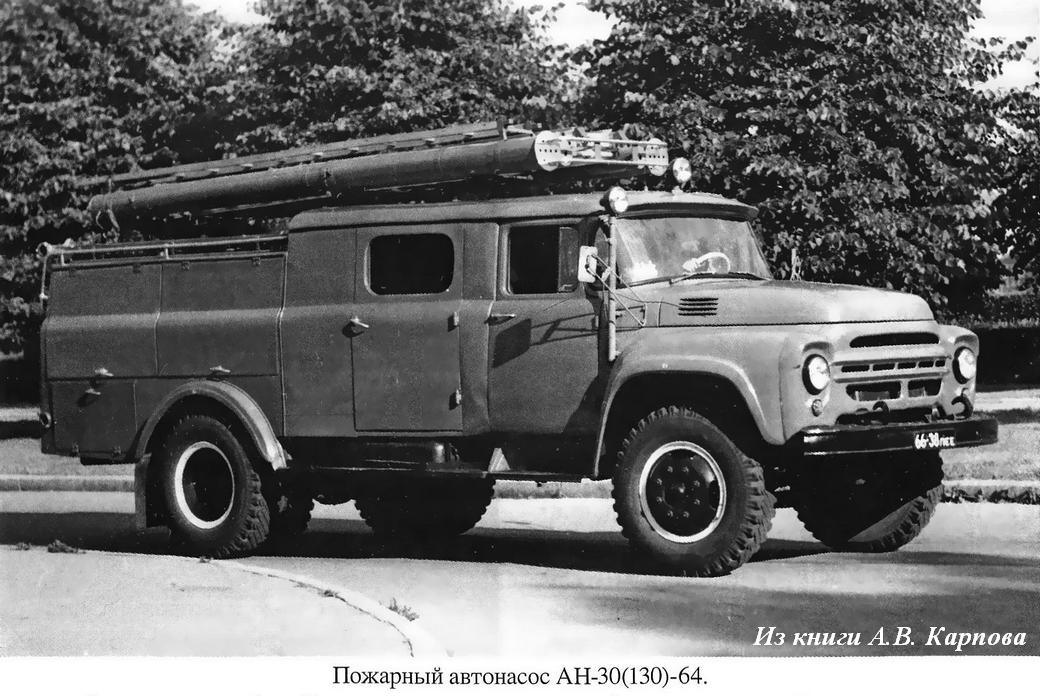

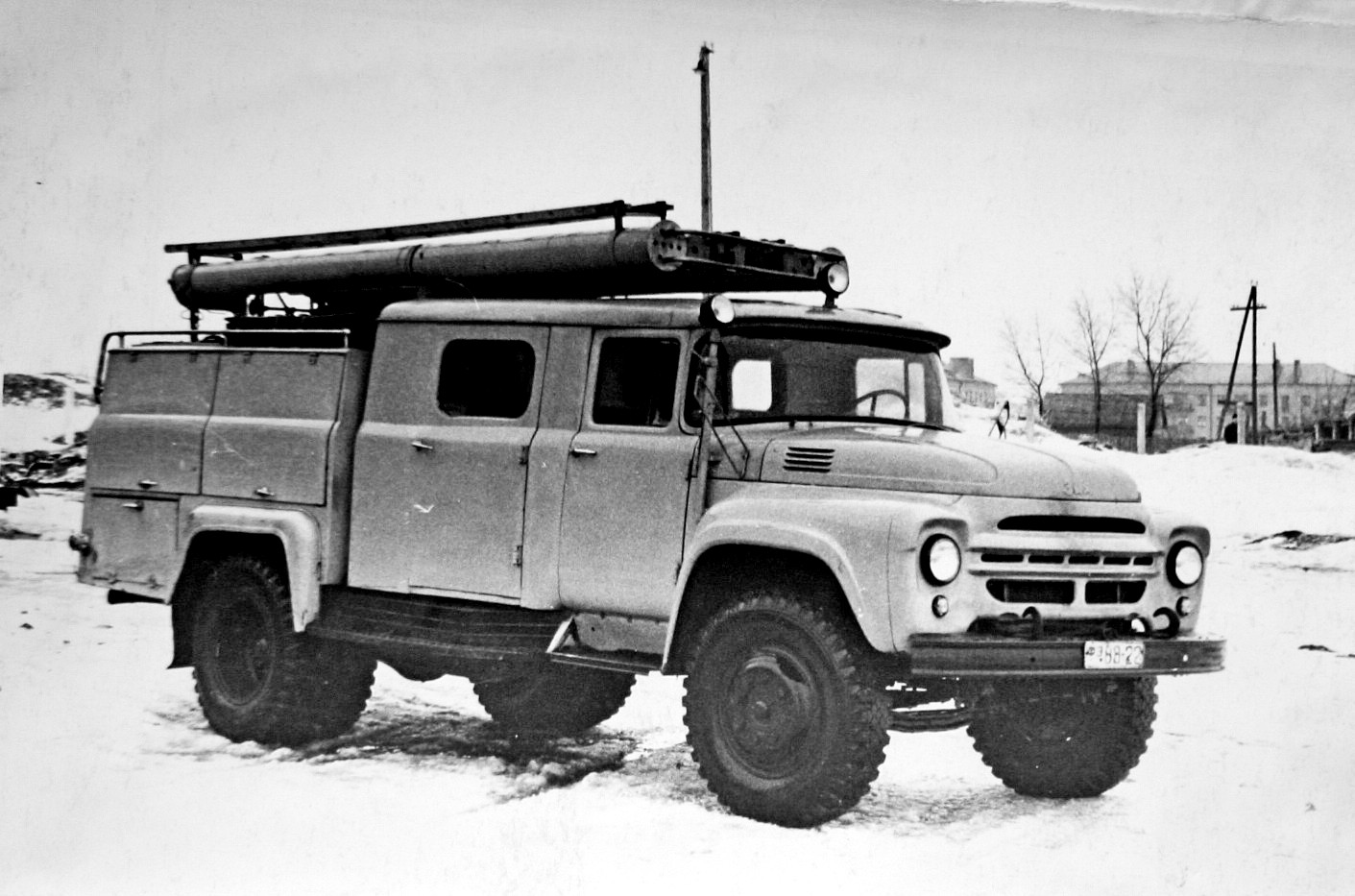

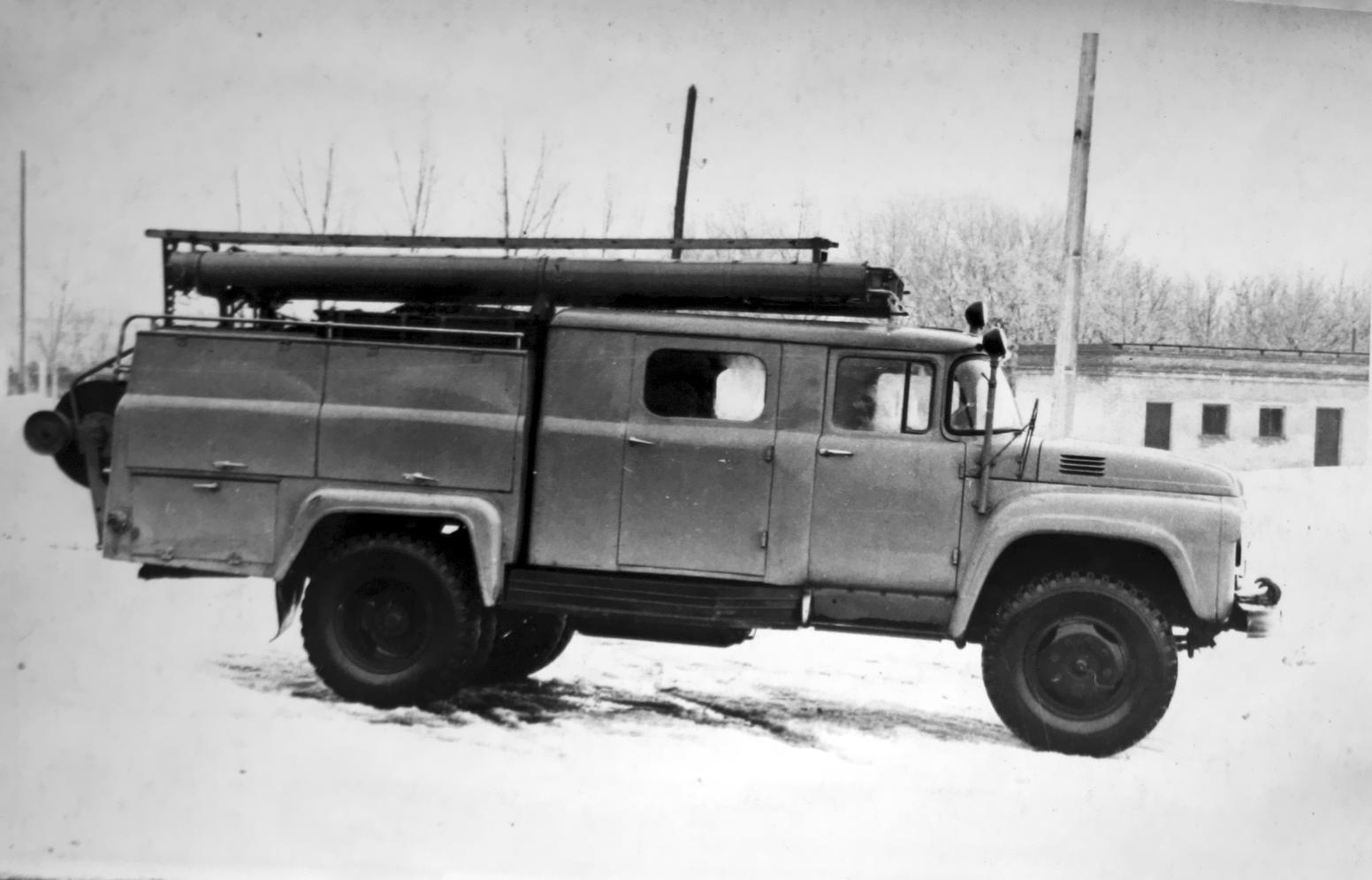

Предшественник: АН-30 (130)-64.

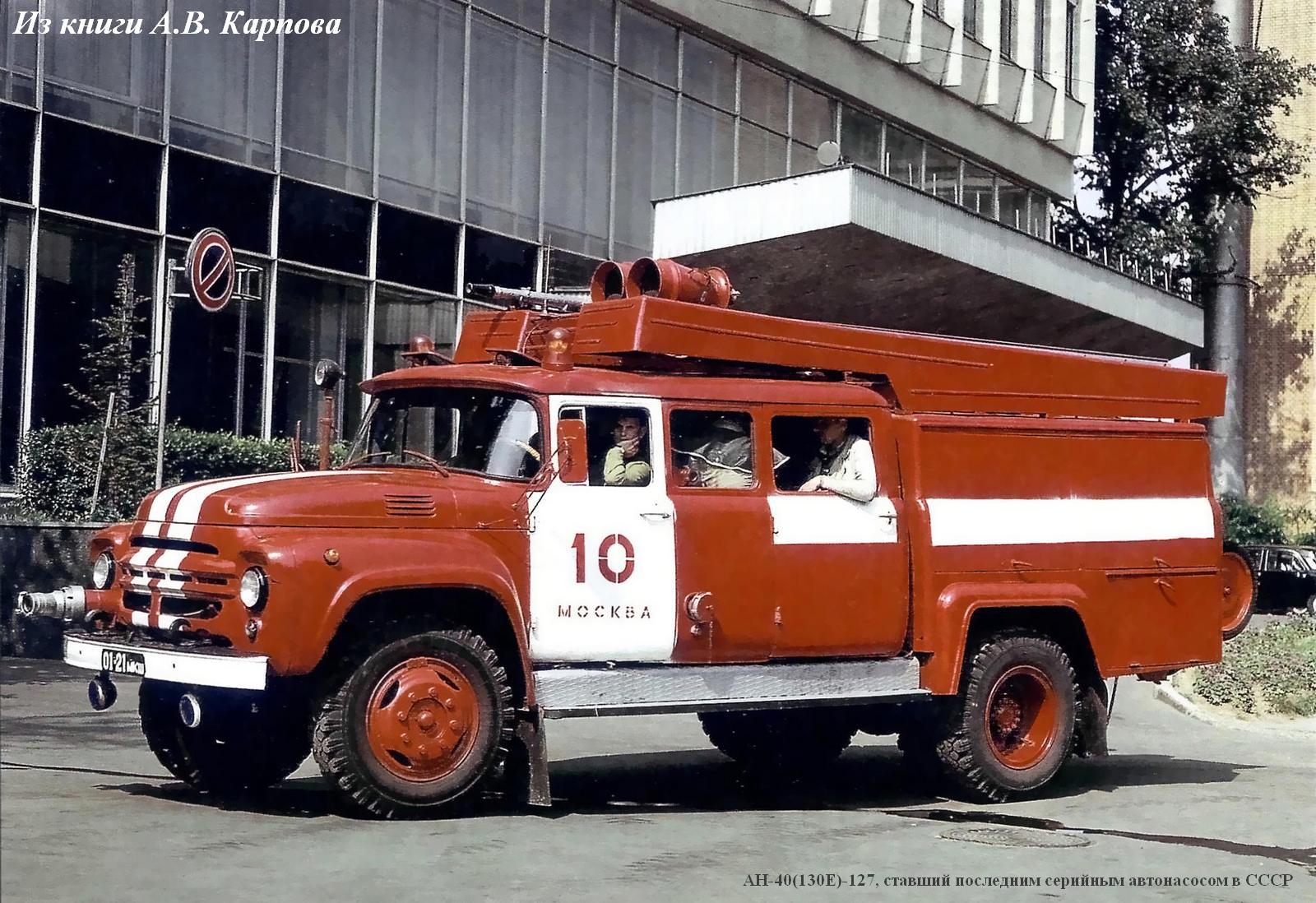

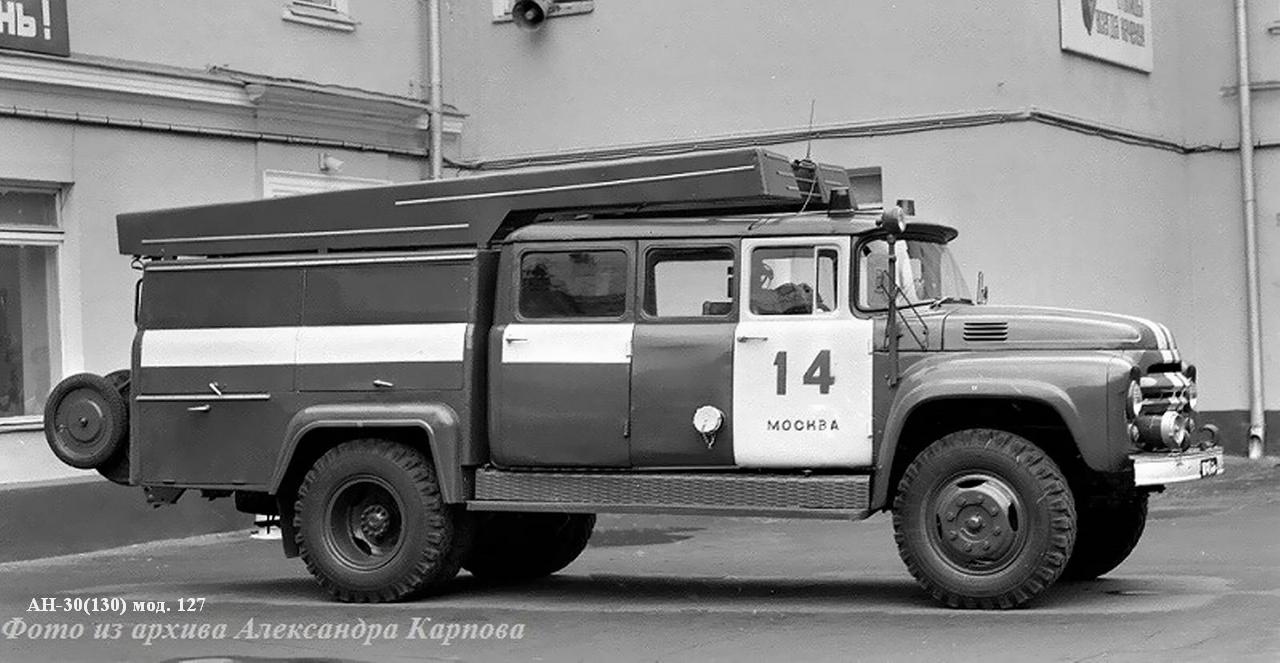

Последователи: АН-30(130) мод. 127 (последний серийный АН в нашей ПО) для Московского гарнизона и насосно-рукавный АНР-40(130) мод. 127А.
Из Каталога--справочника «Пожарные автомобили и противопожарное оборудование», ЦНИИПО, Изд. третье, перераб. и доп., М. 1967.

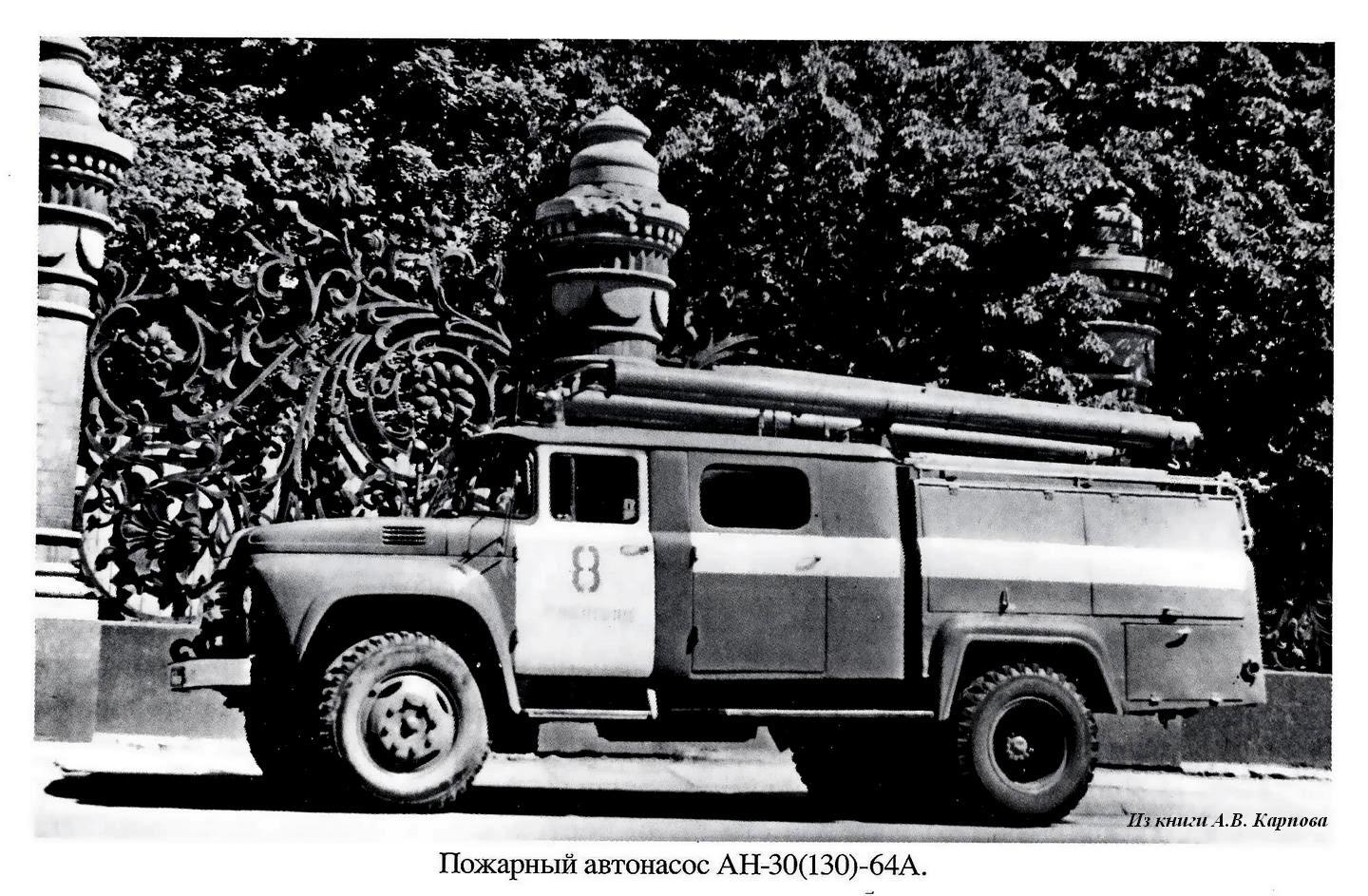

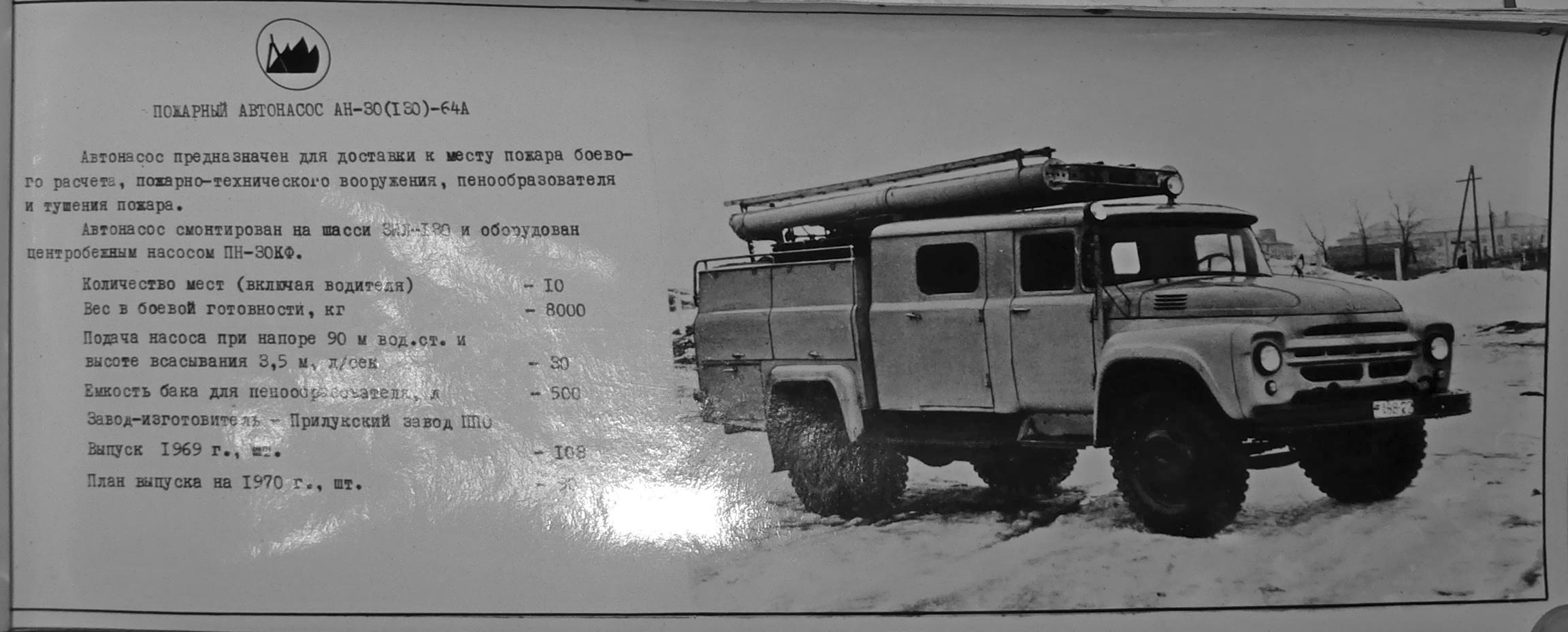

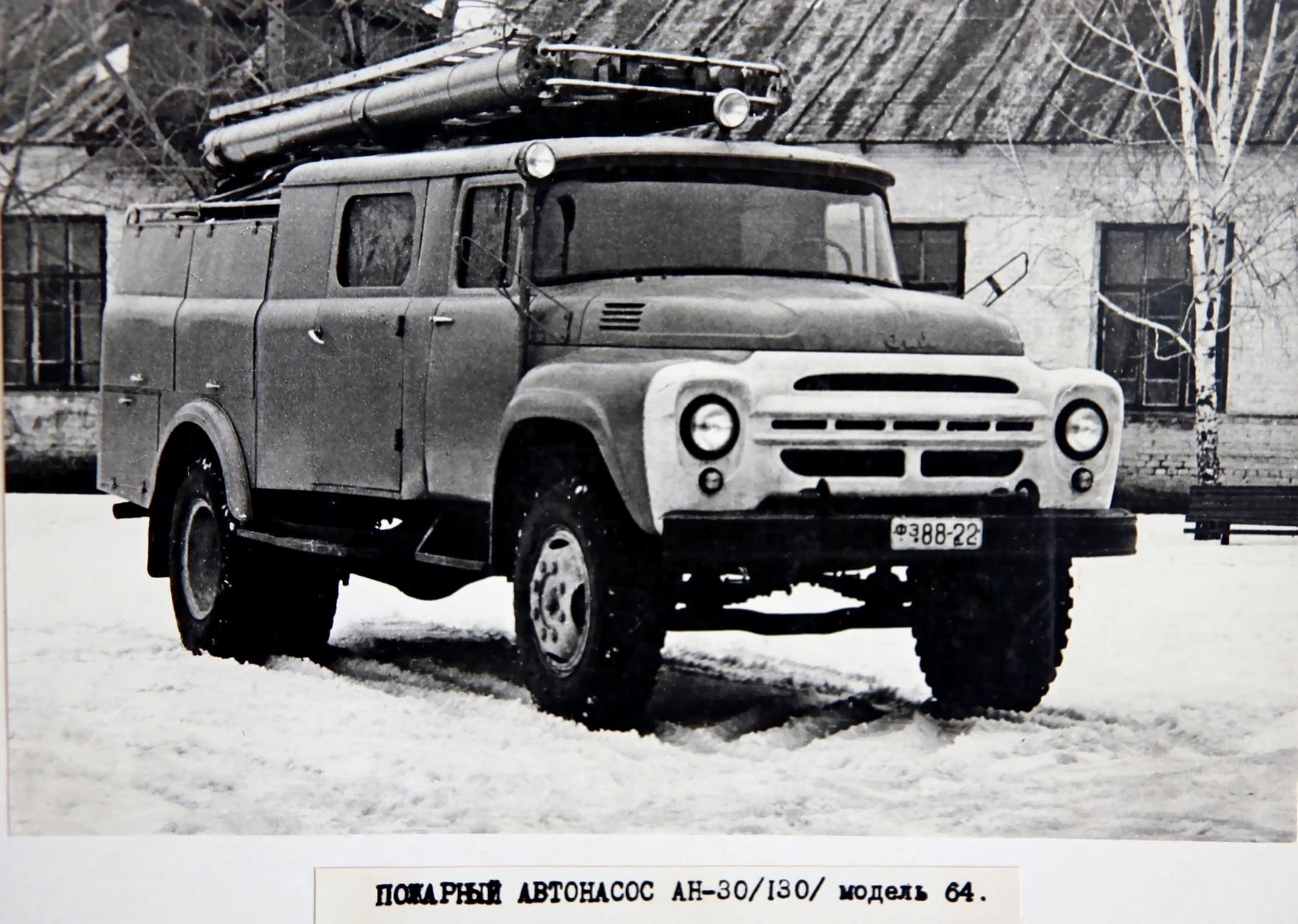

Пожарный автонасос АН-30 (130)
(модель ПМЗ-64А)

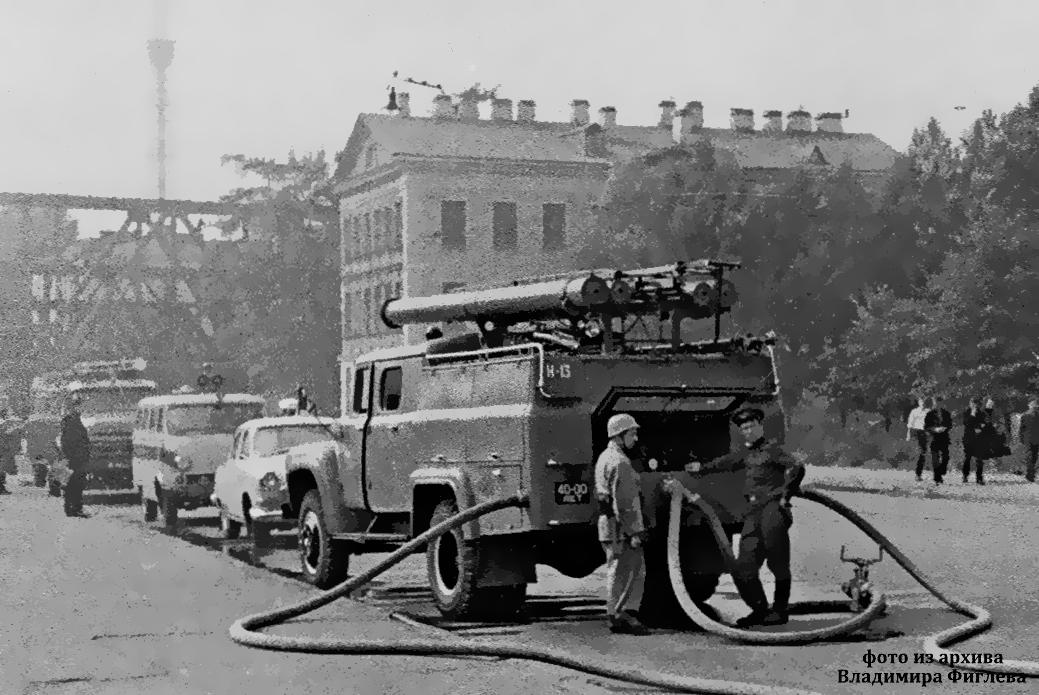

Автонасос предназначен для доставки к месту пожара боевого расчета и противопожарного оборудовании, а также для подачи воды от водоисточника или воздушно-механической (химической) пены. Рабочие чертежи разработаны Особым конструкторским бюро пожарных машин Министерства строительного, дорожного и коммунального машиностроения СССР. Серийное производство с 1965 г.
Автонасос смонтирован на шасси грузового автомобиля ЗиЛ-130 грузоподъемностью 5000 кг. Колесная формула автомобиля 4х2. Кабина шофера (на 3 человека) штампованная с панорамным ветровым стеклом, оборудована водяным отоплением и устройством для обдува ветрового стекла.
Кабина боевого расчета (на 7 человек) и кузов - закрытые, цельнометаллические. Кузов автонасоса имеет по два отсека с каждой стороны для, размещения в них противопожарного оборудования.

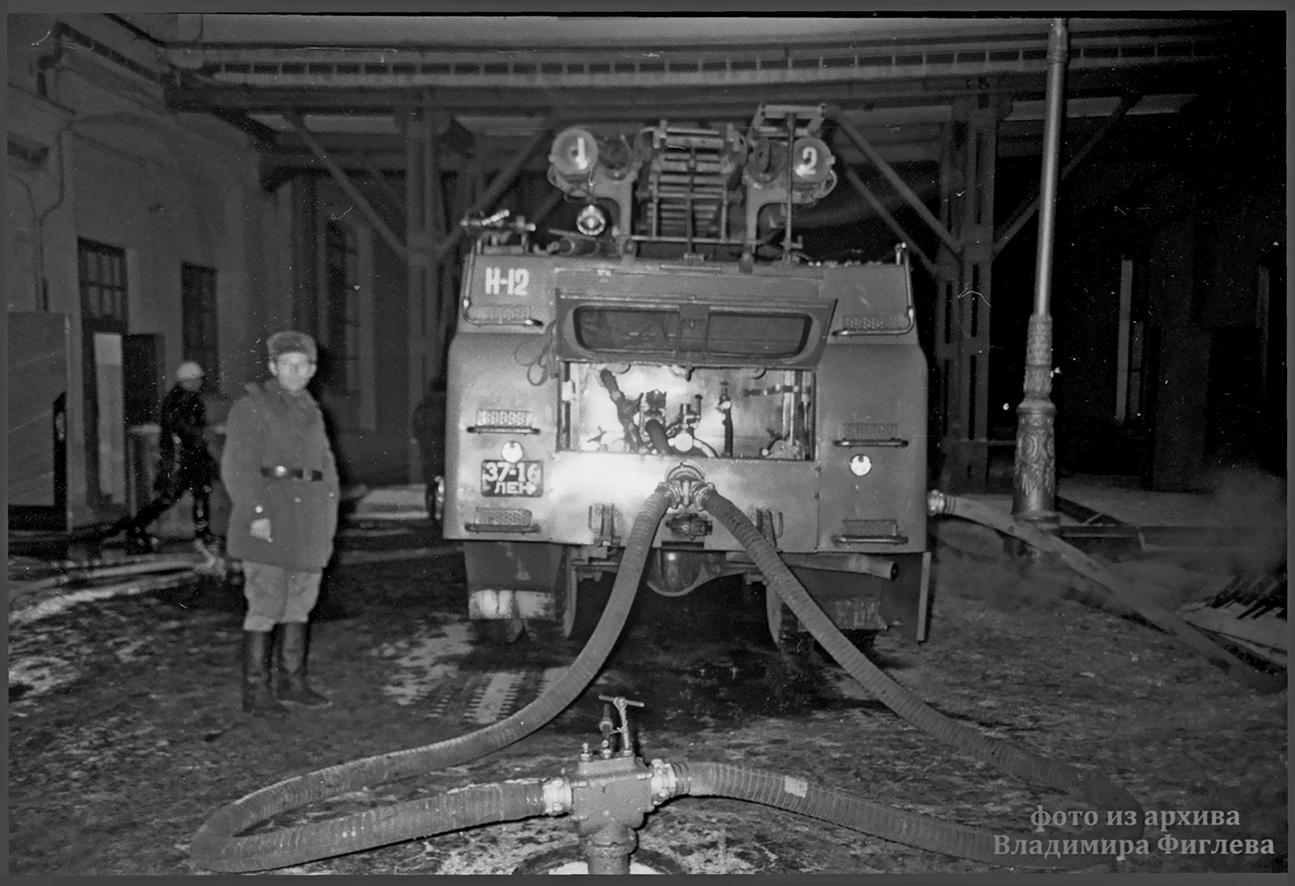

В заднем отсеке кузова смонтирован пожарный насос. Для удобства управления и обслуживания насоса насосный отсек имеет дверку со стеклом, через которую ведется наблюдение за контрольно-измерительными приборами. Привод насоса осуществляется от двигатели автомобиля через коробку отбора мощности КОМ-68Л, смонтированную в одном блоке с коробкой перемены передач, и карданную передачу. Корпус и рабочее колесо насоса изготовлены из чугуна. Сальниковое уплотнение вала насоса выполнено из резиновых манжет. Насос имеет пеносмеситель для дозирования и подачи пенообразователя в насос при получении воздушно-механической пены.
Для забора воды из водоема на автонасосе смонтирован газоструйный вакуум-аппарат, работающий за счет использования энергии выхлопных газов двигателя.

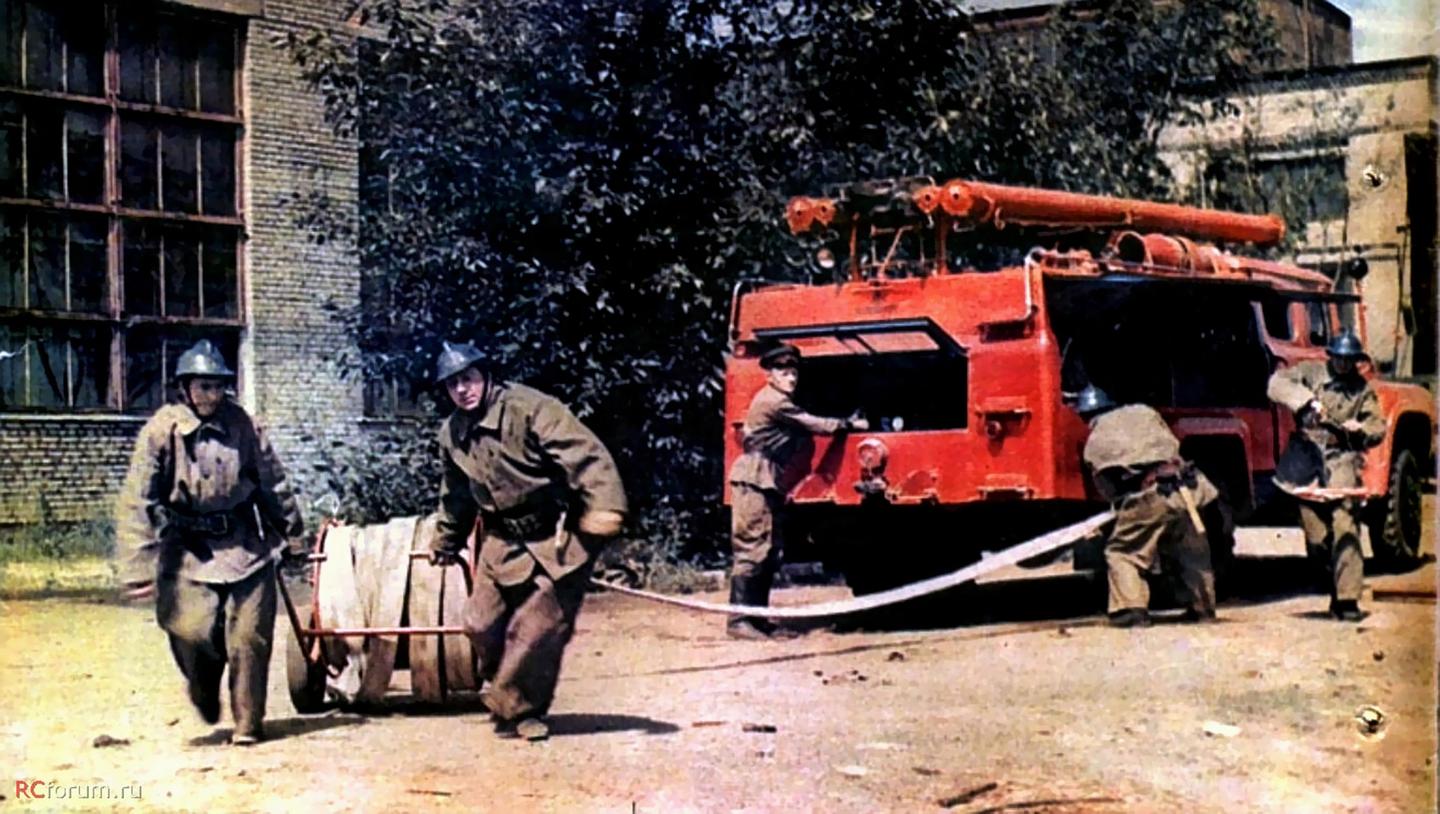

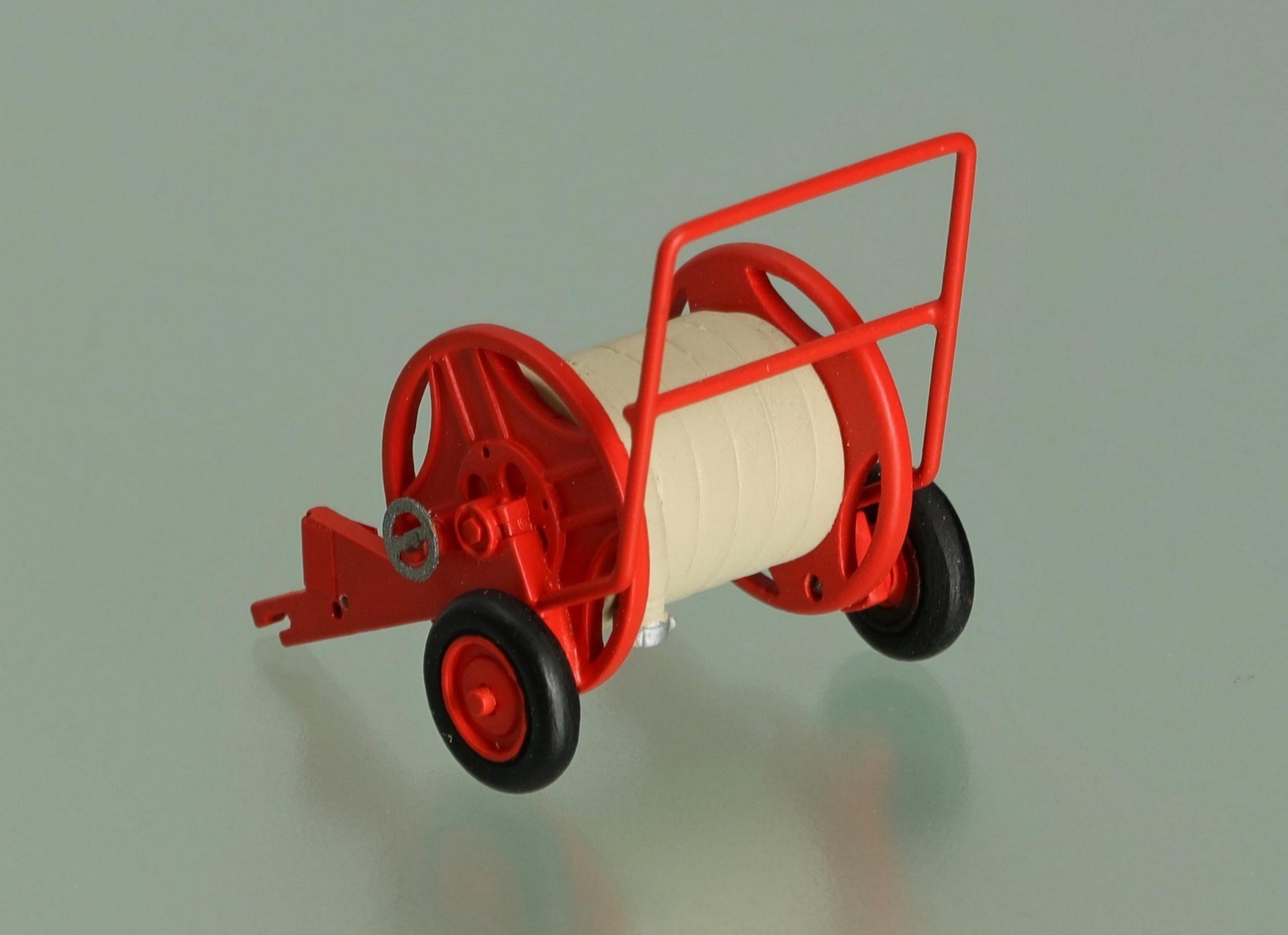

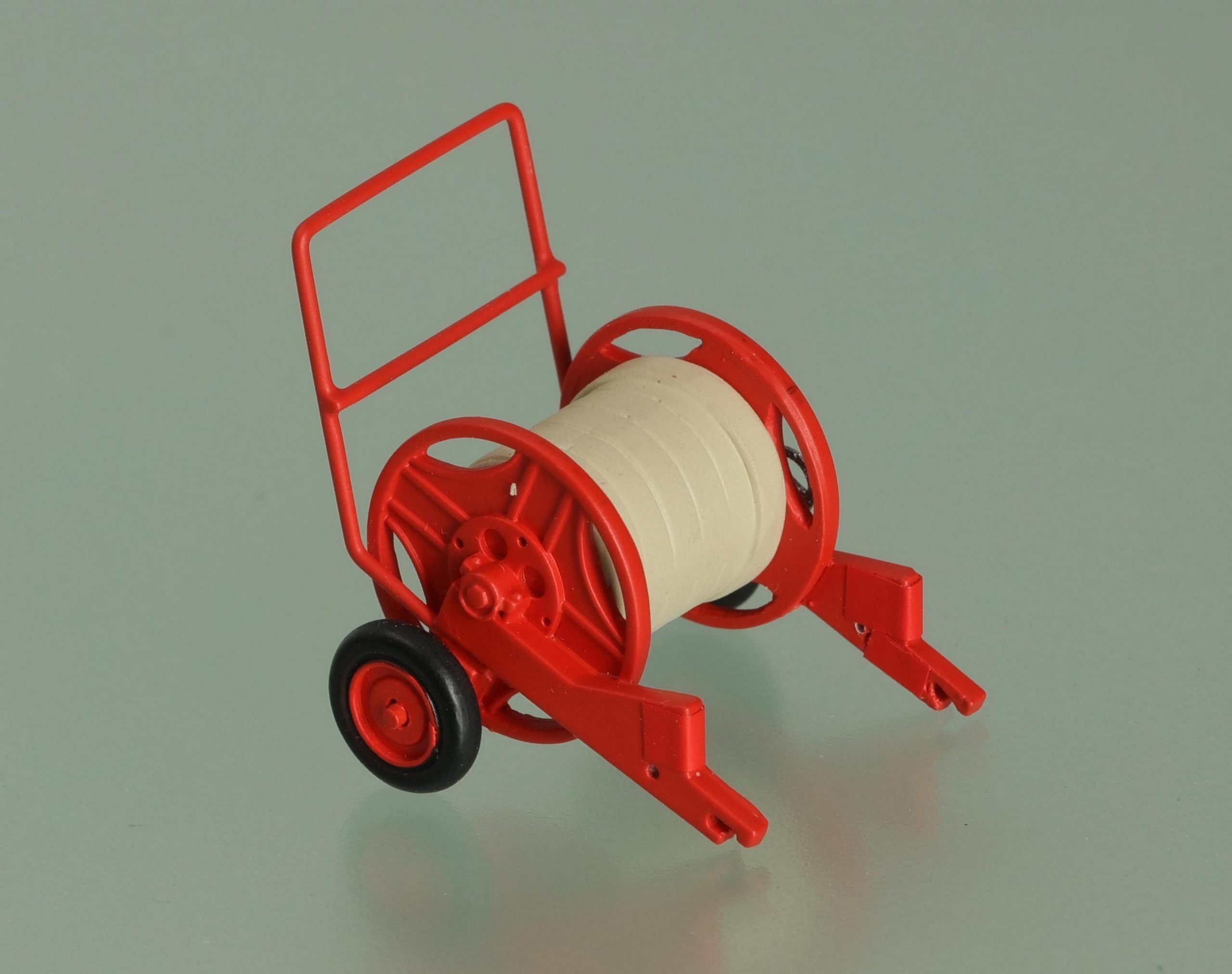

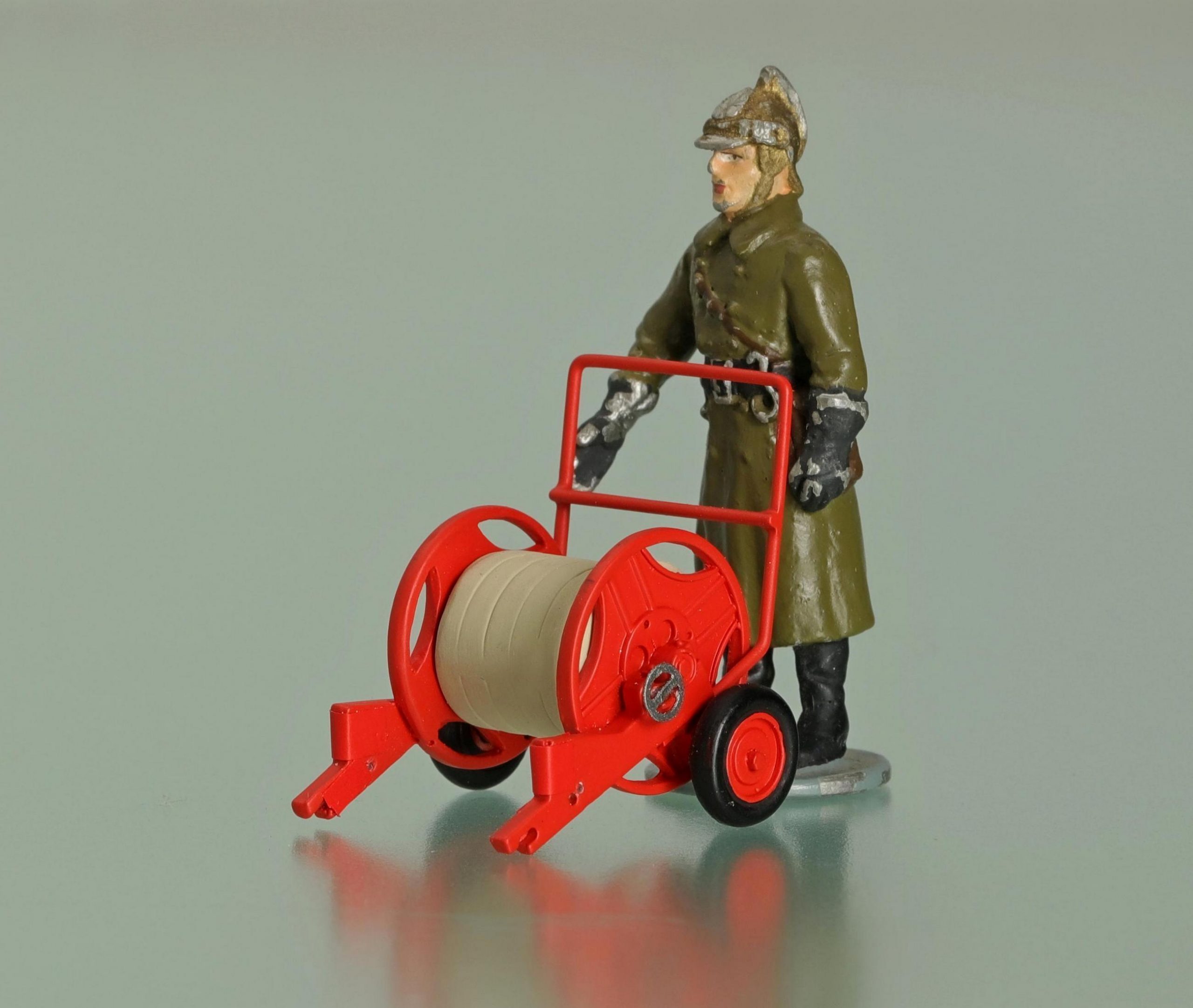

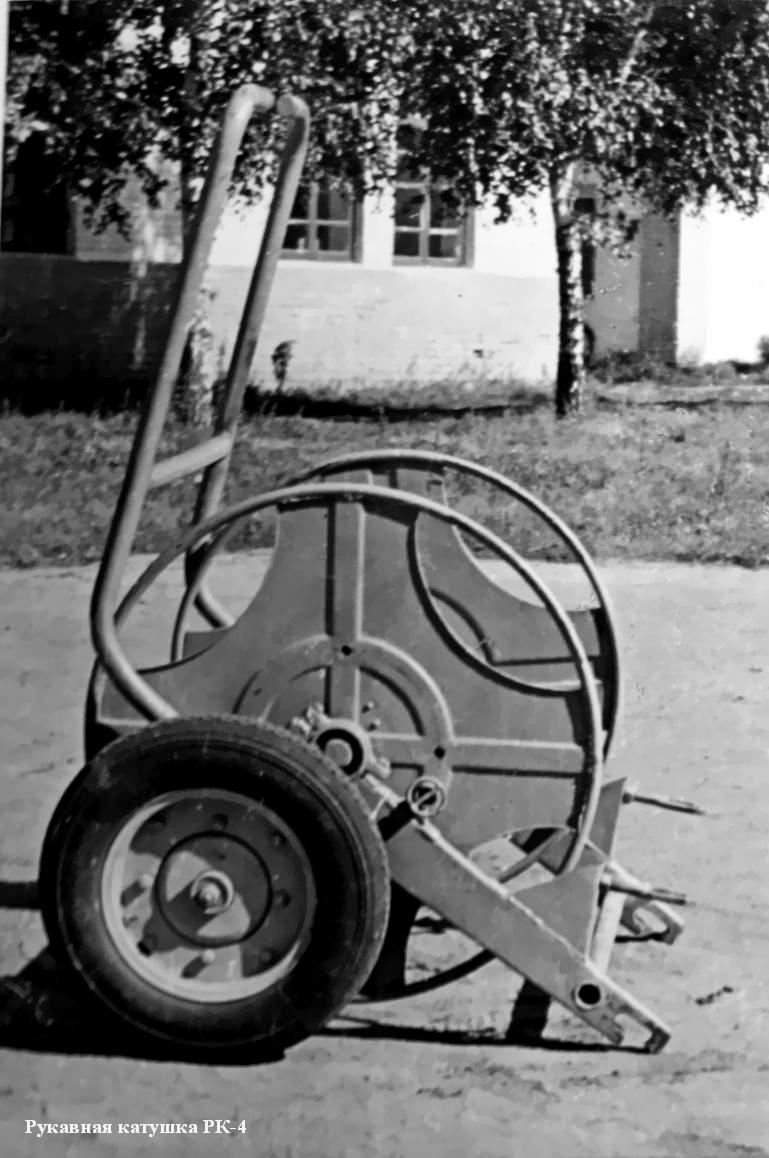

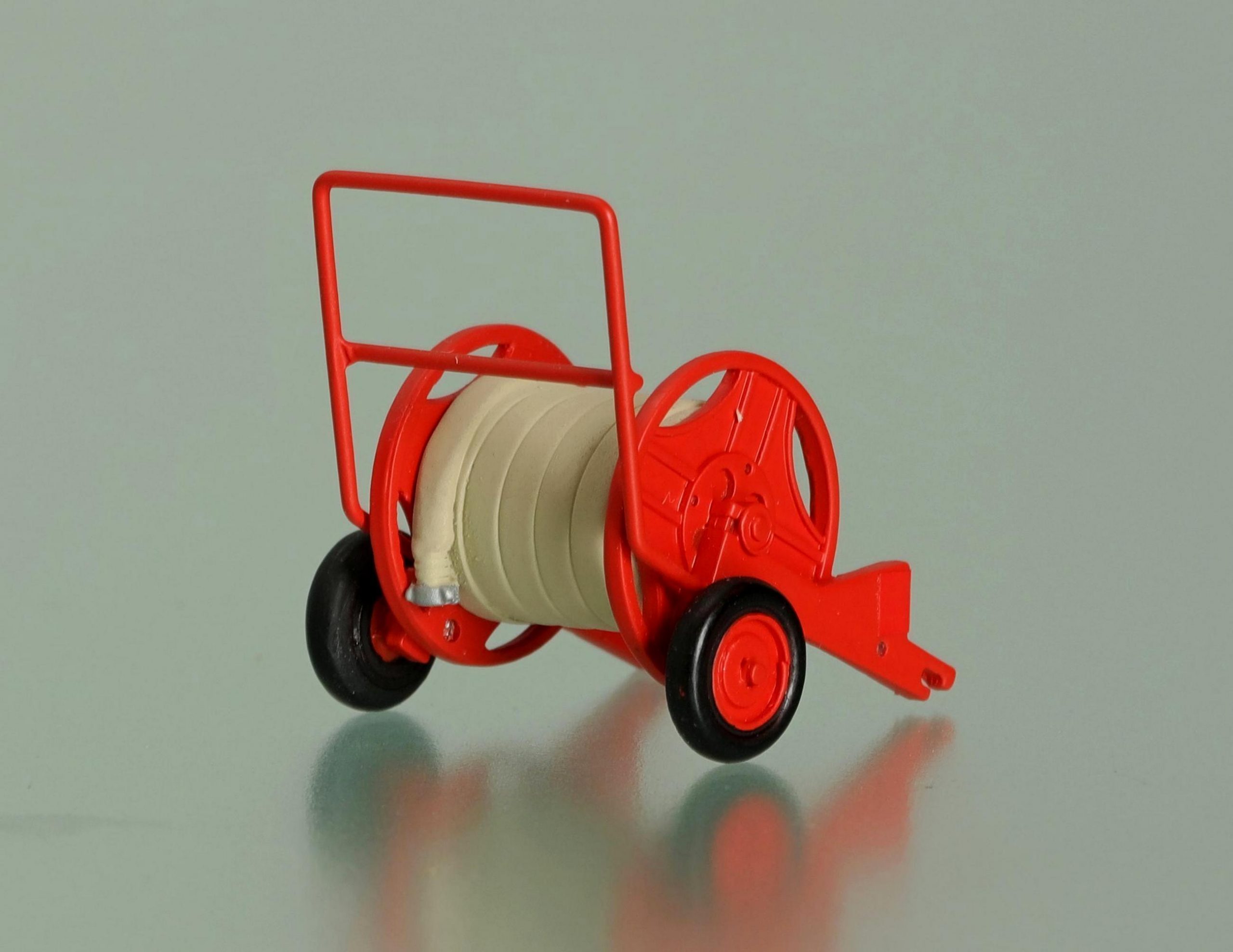

Для обеспечения возможности прокладки магистральной рукавной линии минимальным боевым расчетом в сжатые сроки на автонасосе установлена задняя рукавная катушка РК-4А на 120 м выкидных рукавов диаметром 66 мм, шпулька которой посажена на шариковые подшипники.
Система охлаждения двигателя — водяная, с принудительной циркуляцией; в систему включен теплообменник для дополнительного охлаждения двигателя при работе его в стационарных условиях на привод пожарного насоса. Емкость теплообменника 2,3 л. Система охлаждения двигателя обеспечивает непрерывную шестичасовую работу на расчетном режиме при температуре окружающего воздуха до 35°С.
Автонасос оборудован системой обогрева кабины боевого расчета и насосного отсека.
Автонасос снабжен специальным звуковым сигналом—сиреной, фарой-прожектором для освещения места установки автонасоса на водоисточник, лобовой фарой дли подачи мигающих световых сигналов и световыми указателями поворота.
Техническая характеристика
Вес с полной нагрузкой и экипажем 10 чел., кг 8000
Распределение веса автонасоса на ось, кг: переднюю / заднюю 2360/5610;
Максимальная скорость движения, км/ч 95;
Путь торможения на шоссе с полной нагрузкой при скорости движения 30 км/ч, м 10,5;
Габаритные размеры, мм: длина с задней рукавной катушкой 7515, ширина 2440, высота 2680;
Углы проходимости (въезда), передний / задний, град: 38/20:
Минимальный дорожный просвет под осью, передней / задней, мм: 325/275;
База, мм 3800;
Наименьший радиус поворота по колее наружного переднего колеса, м 8;
Колея колес, мм: передних 1800, задних 1790;
Двигатель: модель ЗиЛ-130, тип V-образный, карбюраторный. 4-тактный. верхнеклапанный, 8-цилиндровый;
расположение цилиндров двухрядное, под углом 90°;
диаметр цилиндра, мм 100;
ход поршня, мм 95;
рабочий объем цилиндров, л 6;
степень сжатия 6,5;
максимальная мощность, л. с. 150;
число оборотов коленчатого вала в минуту, соответствующее максимальной мощности 3200;
максимальный крутящий момент, кГ.ч. 41;
вес двигателя (сухой) со сцеплением, коробкой передач, ручным тормозом, компрессором, насосом гидроусилителя рули н вентилятором, кг 640;
Насос: марка ПН-30КФ, тип центробежный, консольный. одноступенчатый. без направляющего аппарата; число ступеней 1;
подача при напоре 95 м. вод. ст. и высоте всасывания 3.5 м, л/мин 1800;
рабочее число оборотов вала в минуту 2600;
условный проход всасывающего патрубка 125;
условный проход напорных патрубков. мм 70;
число напорных патрубков 2;
наибольшая геометрическая высота всасывания, м 7;
Всасывающий аппарат: тип газоструйный;
наибольшее создаваемое разрежение, мм рт. ст. 590 за 40 сек.;
время всасывания воды с высоты 7 м, сек 30;
Коробка отбора мощности: тип механическая, односкоростная; передаточное число 1.176;
Емкость, л: бака для пенообразователя 500; топливного бака 150;
Пеносмеситель: тип эжекторный, производительность воздушно-механической пены. м3/мин 4, 8, 12;
Топливо бензин автомобильный с октановым числом 76 (ГОСТ 2084-56);
Контрольный расход топлива при скорости движения 30-40 км/ч, л/100 км около 26;
Отпускная цена, руб. 8090.

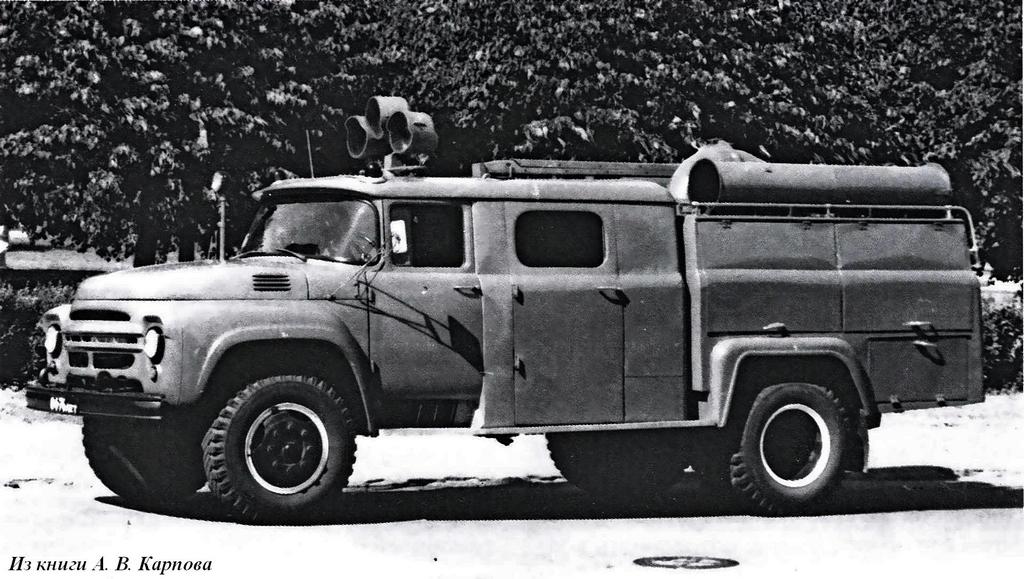

Из книги А.В. Карпова Пожарный автомобиль в СССР: в 6 ч., Ч. 2: Пожарный типаж т. 1: Краеугольный камень, Москва, 2012.

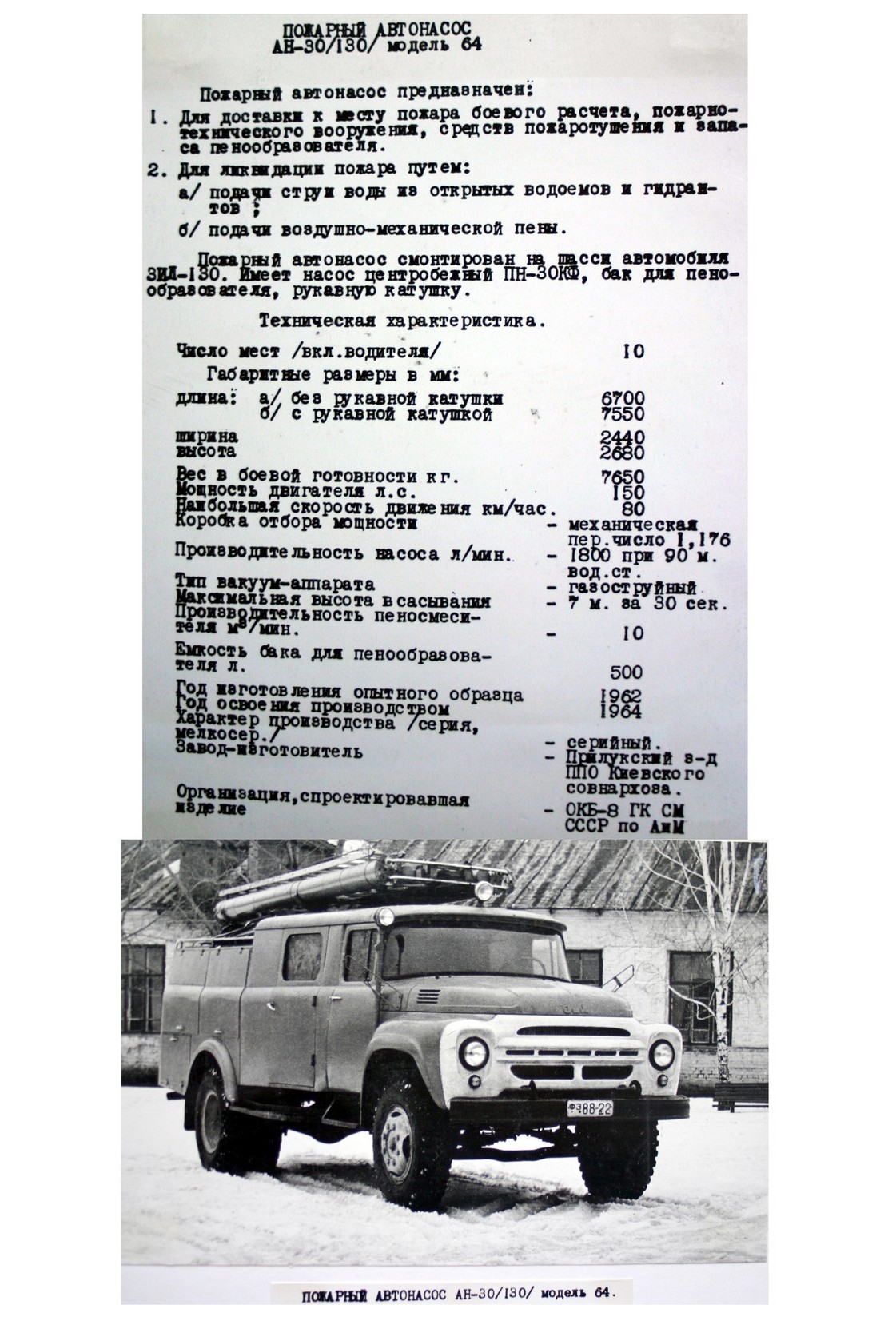

Мы помним процесс унификации автоцистерн и автонасосов, заложенный еще ПМЗ-9М и 10М. Роль «младшего брата» для автоцистерны АЦ-30(130)-63 играл насос, получивший марку АН-30 (130)-64. Отличался он от автоцистерны большими размерами кабины, отсутствием цистерны с водой и баком с пенообразователем емкостью 500 л. В остальном у них было много общего: схожие система дополнительного охлаждения двигателя и трансмиссия на насос ПН-30КФ заднего расположения, формы кузова и рукавная катушка РК-4 сзади. Над задним мостом те же полукруглые надколесные дуги. Выпускался этот автонасос в малых количествах, совсем не долго — выпуск его был прекращен уже в 1966 году.
В 1965 году начинается история второго поколения пожарных автомобилей на шасси ЗиЛ-130. От маркировки предыдущих моделей они отличаются буквой «А» в обозначении. В 1966 году появляется опытный образец автоцистерны АЦ-30(130)-63А. А уже к концу года — вся первая партия из ещё 80 автомобилей.
Первой, по-настоящему массовой моделью автонасоса на шасси ЗиЛ-130, становится АН-30(130)-64А. Разработка его проводится, начиная, с 1965 года. По чертежам ОКБ ПМ на следующий год создается опытный образец автонасоса, но Прилукский завод, загруженный планом выпуска серийной техники, не смог в 1966 году испытать его и изготовить первую установочную партию. Она будет создана в 1967 году в количестве 40 штук (при плановых показателях в 80, заложенных ещё при производстве предыдущей модели). Ничем особенным не отличаясь от предшественника, АН-30(130)-64А будет выпускаться с 1967 по 1971 год в сравнительно небольших количествах, и всего будет выпущено более 300 автомобилей. Небольшие цифры выпуска позволяют считать эту модель переходной, ведь в эти годы перед глазами конструкторов стояла другая техника, бьющая модель 64А по всем показателям.
… Со временем конструкторы задумываются над конструкцией и на свет появляются модели со средним расположением насоса - и служат свыше 30 лет... Это машины Прилукского завод автонасос АН-30(130) мод.127 для Московского гарнизона и насосно-рукавный АНР-40(130) мод.127А. Последняя более массовая модификация. Большой боевой расчет из 9 человек, увеличенный до 300 л бак для пенообразователя, кассетная укладка рукавов, необходимое ПТВ. Пока автоцистерна подает первый ствол, он устанавливается на водоем и прокладывает магистральную линию к месту пожара. По окончании воды в цистерне, расчет переключает линию к его разветвлению и тушение не прекращается. "Второй ход" по тактической классификации в своем классическом исполнении.
Из статьи «АНР - автомобиль насосно-рукавный», О пожарной технике и не только на dzen.ru, вероятно И.Л. Жуков, 13 марта 2021. Спасибо!
Предыстория
В середине 1950-х годов в Пожарной охране Советского Союза начинается массовое обновление техники. К этому времени окончательно уходят в прошлое конные ходы, кое-где ещё остававшиеся в сельской местности, а также начинается замена пожарного автопарка, большинство которого составляли ещё довоенные автонасосы-линейки ПМГ-1, ПМЗ-1, и автоцистерны ПМЗ-2.
Кстати, до этого момента автонасос являлся основной машиной в ПЧ, а вот АЦ встречались не так часто. Для подачи первого ствола довоенные автонасосы оснащались баком первой помощи на 200-300 литров воды, после опустошения которого машина должна была быть установлена либо на водоисточник, либо запитана от другого автонасоса установленного на источник.
Но с освоением новой техники АН отходят на второй план, точнее на «второй ход», а на первый ставится АЦ. Эта пара — АЦ+АН, становится основной в большинстве ПЧ Советского Союза на ближайшее 15 лет. Только к концу 1960-х АЦ начинают потихоньку заменять АН на вторых ходах в сельской местности и маленьких городах.
Что же из себя представляли послевоенные АН? За исключением маленького ПМГ-20 на шасси ГАЗ-69, это были машины с полностью закрытой кабиной расчёта, вмещавшей от 6 (АН на шасси ГАЗ-51) до 11 человек (АН на шасси ЗиС-150, ЗиЛ-164, ЗиЛ-130), пенобаком от 130 до 500 литров, насосами производительностью от 20 до 30 литров в секунду, и просторными отсеками для ПТВ, в которых основную часть занимали уложенные в скатки магистральные рукава диаметром 66-мм и 77-мм.
Отдельно стоит упомянуть, «автонасосы высокой производительности» ПМЗМ-1 на шасси ЗИС-150П, которые изготавливались московским Управлением авторемонтных заводов специально для столичного гарнизона пожарной охраны. Уже в конце 1940-х годов эти машины оснащались насосами производительностью 40 литров в секунду (это в 2 раза больше чем у остальных отечественных насосов того времени), что позволило укомплектовать их 89-мм магистральными рукавами. Несколько ПМЗМ-1 было поставлено в Ленинград, и с тех пор «89-мм магистралка» используется только в этих двух гарнизонах.
Стоит ли говорить, что быстрая прокладка магистральных рукавных линий, зачастую составлявшая несколько сот метров, была делом весьма трудоёмким. Скатки рукавов нужно было достать из отсека, размотать и соединить между собой. Отчасти в этом помогала рукавная катушка, крепившаяся сзади к кузову АН, на которую была намотана уже соединённая рукавная линия. После снятия с машины, один-два бойца тянули её за собой в нужном направлении, тем самым разматывая рукава на катушке. Но сама катушка того времени была очень громоздкая и тяжёлая, что в некоторых случаях не позволяло её использовать, а запас рукавов на ней не превышал 100-120 метров.
Примерно же в это время промышленностью осваивается серийный выпуск рукавных автомобилей - АР. В их задачу входило: доставка рукавов на пожар и прокладка магистральных линий на ходу. Для этого часть вывозимых рукавов соединялась между собой и укладывалась в кузов «гармошкой», что позволяло вытягивать их при движении машины с небольшой скоростью. Да и в статичном положении машины прокладка уже собранной линии требовала меньше времени и сил. Это сейчас АР чаще используется в паре с ПНС, и таскает огромную 150-мм линию. А тогда «рукавники» выезжали в одиночку, и возили, в основном рукава диаметром 66-мм и 77-мм, (89-мм лишь там где они были), и очень редко 110-мм (да! да! были и такие!).
И вот со временем приходит понимание, что для более эффективной работы АН, его следует «скрестить» с АР.

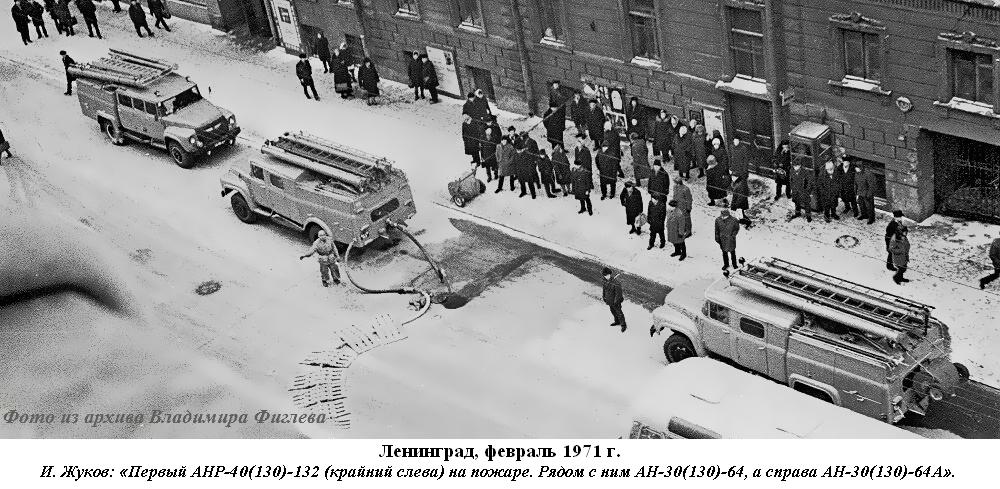

Так возникает идея АНР — автомобиля с насосом, способного доставлять на пожар уже собранную магистральную линию, и главное — прокладывать её на ходу.
Из книги А. В. Карпова Пожарный автомобиль в СССР: в 6 ч., Ч. 3: Пожарный спецназ т. 2: Силы и средства, Москва, 2016.

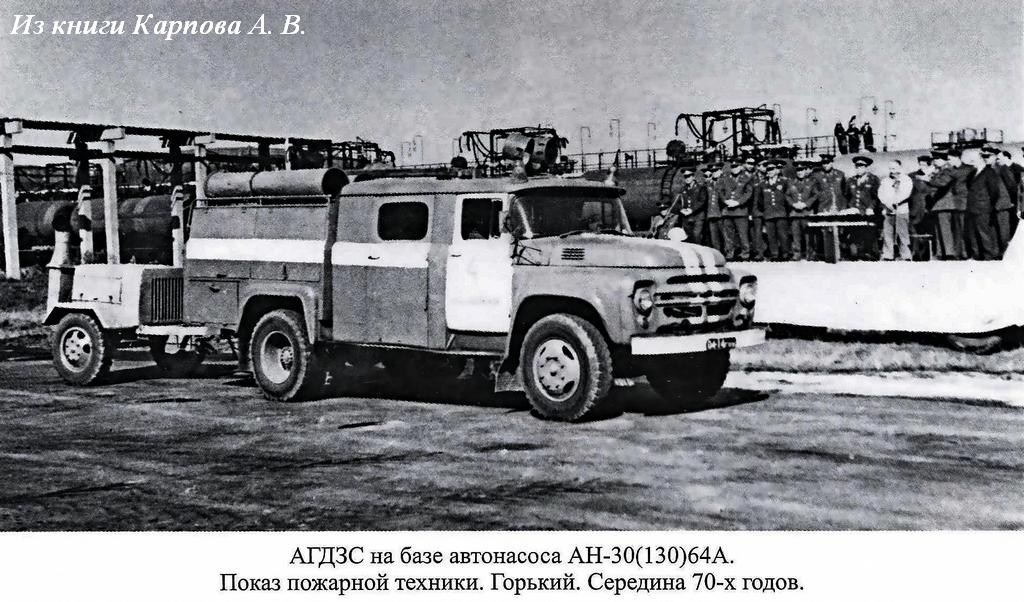

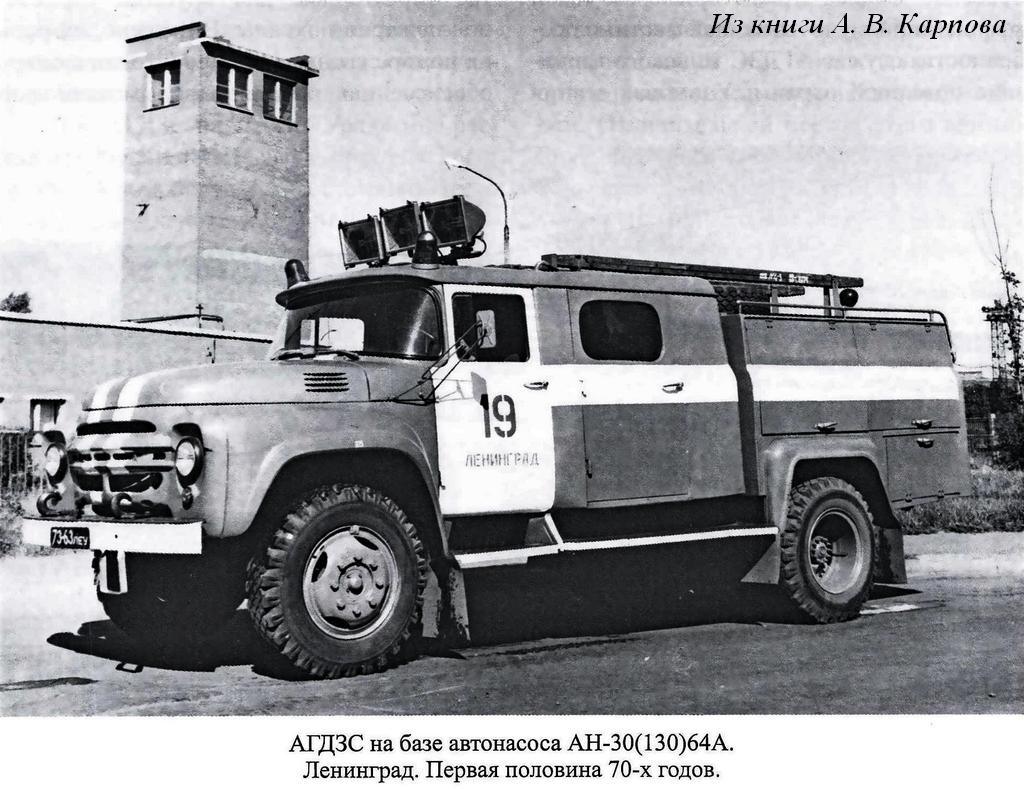

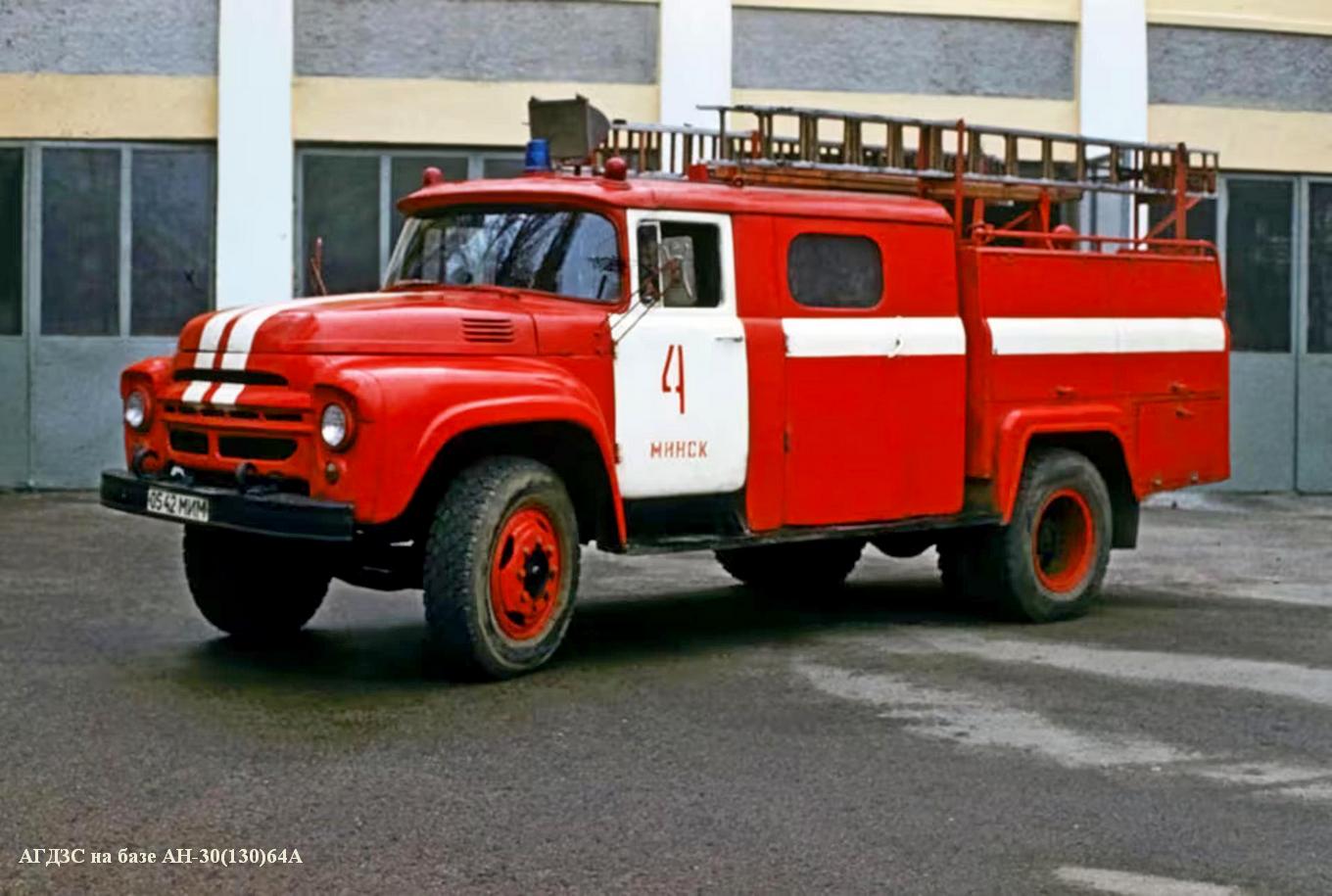

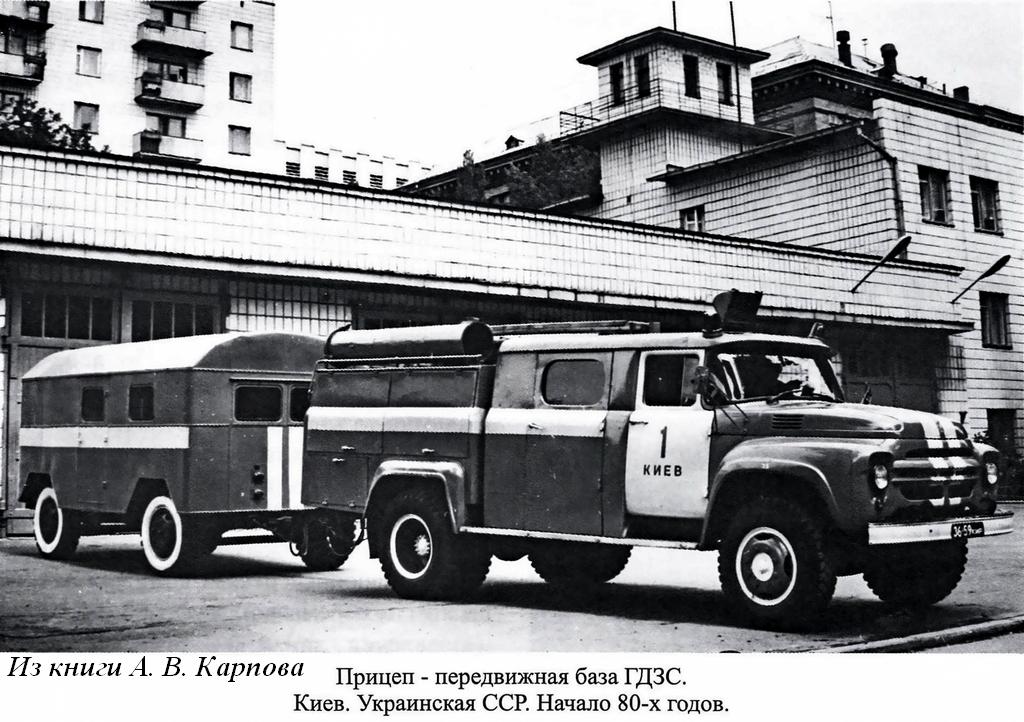

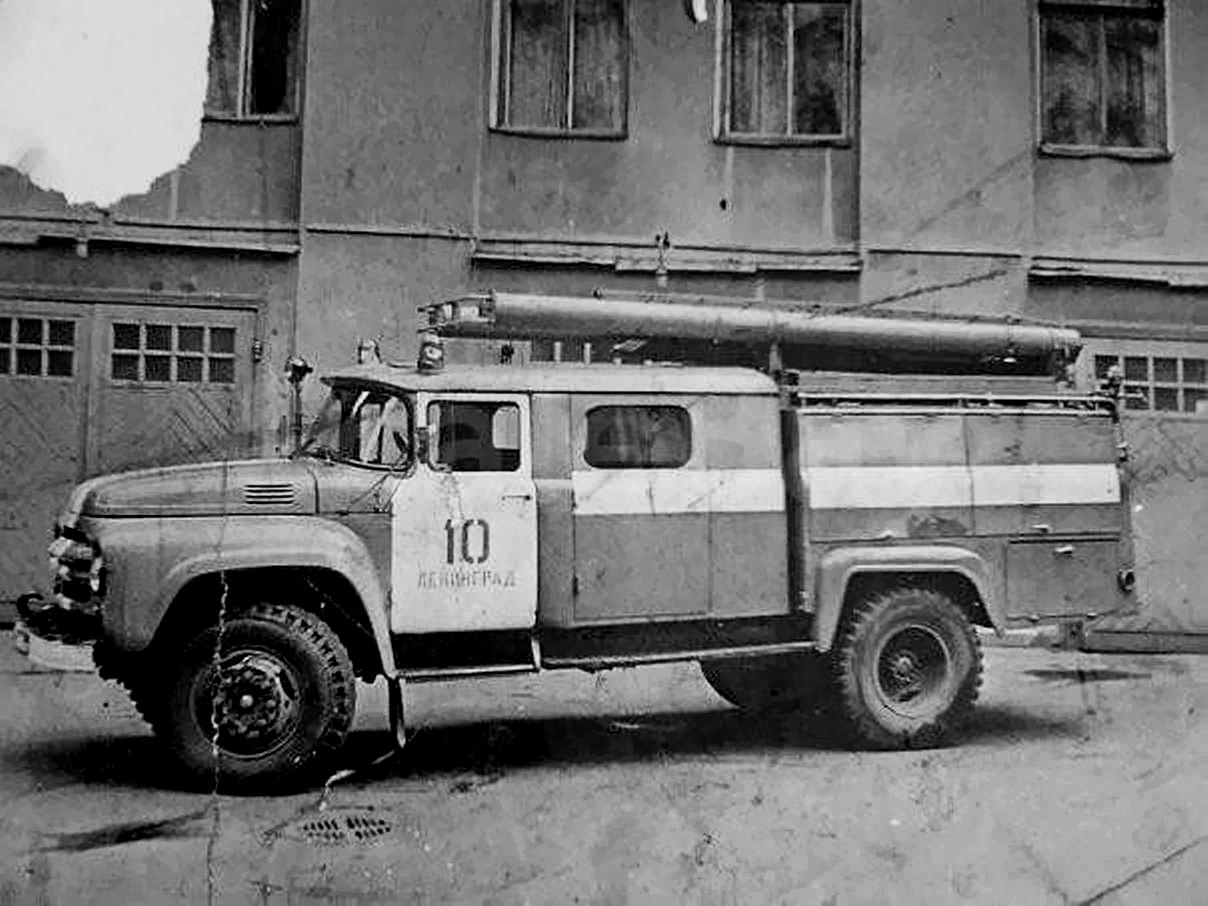

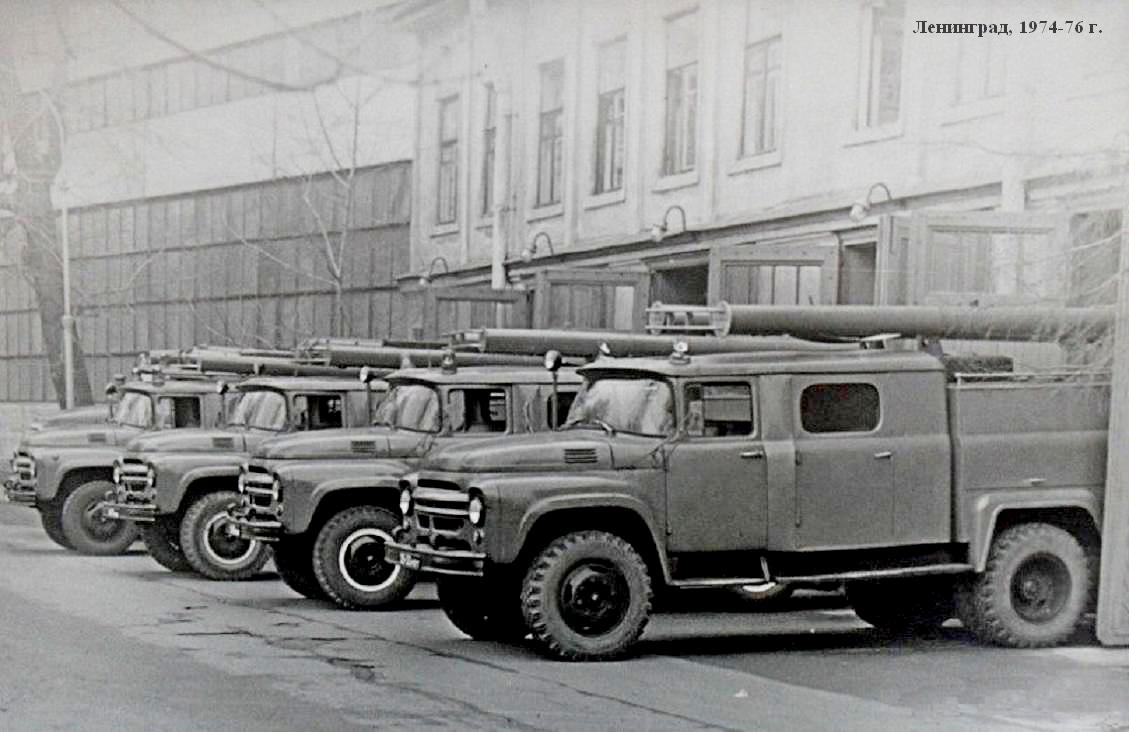

«Ленинградцы занялись созданием АГДЗС на шасси ЗиЛ-130 чуть позже. Но их подход к созданию автомобилей газодымозащитной службы был несколько другим. Они не стали ничего создавать заново, а просто приспособили под АГДЗС серийные модели пожарных автомобилей общего применения, наиболее подходящие для такой переделки. Главным критерием тут была, конечно же, вместимость автомобиля - в нём должно были разместиться минимум десять человек отделения ГДЗС. Из серийно выпускаемых автомобилей наиболее подходящим для этих целей были автонасосы. Другим доводом в пользу такого решения была унификация АГДЗС с остальной техникой гарнизона, а значит, удешевление изготовления, ремонта и эксплуатации таких автомобилей. Правильность такого решения будет проверена временем и все создатели своих АГДЗС, включая и столичный гарнизон пожарной охраны, скоро придут к такому оптимальному решению.
Технические решения, заложенные в новом АГДЗС, оказались достаточно удачными и в течение нескольких лет ленинградским отрядом технической службы будет выпущена целая малая серия аналогичных автомобилей. С началом поставок в гарнизон автонасосов АН-30(130)64А часть АГДЗС будет выполнена на их базе, а впоследствии - на базе модели 127А.»
Характеристики автонасосов
Показатели
|
АН-30 (130) (мод 64А) |

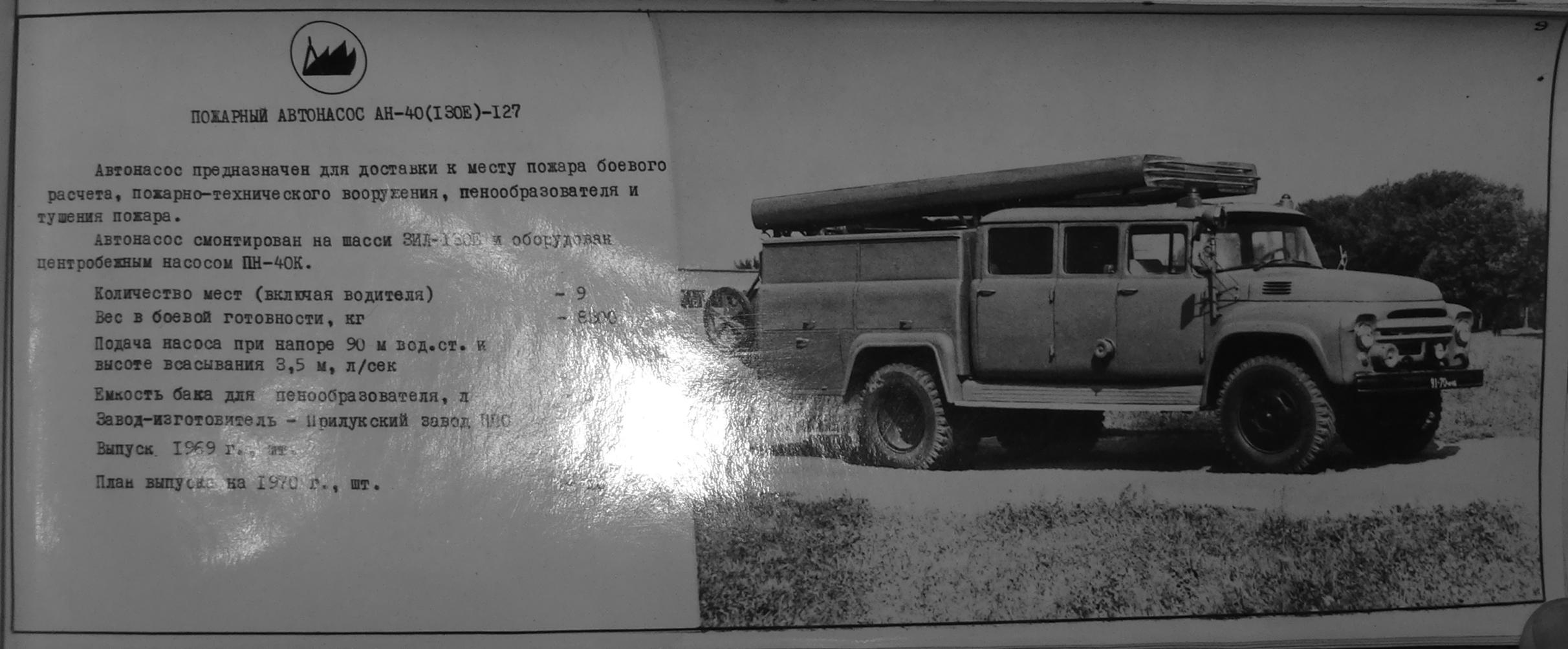

АН-40 (130Е) (мод. 127) |

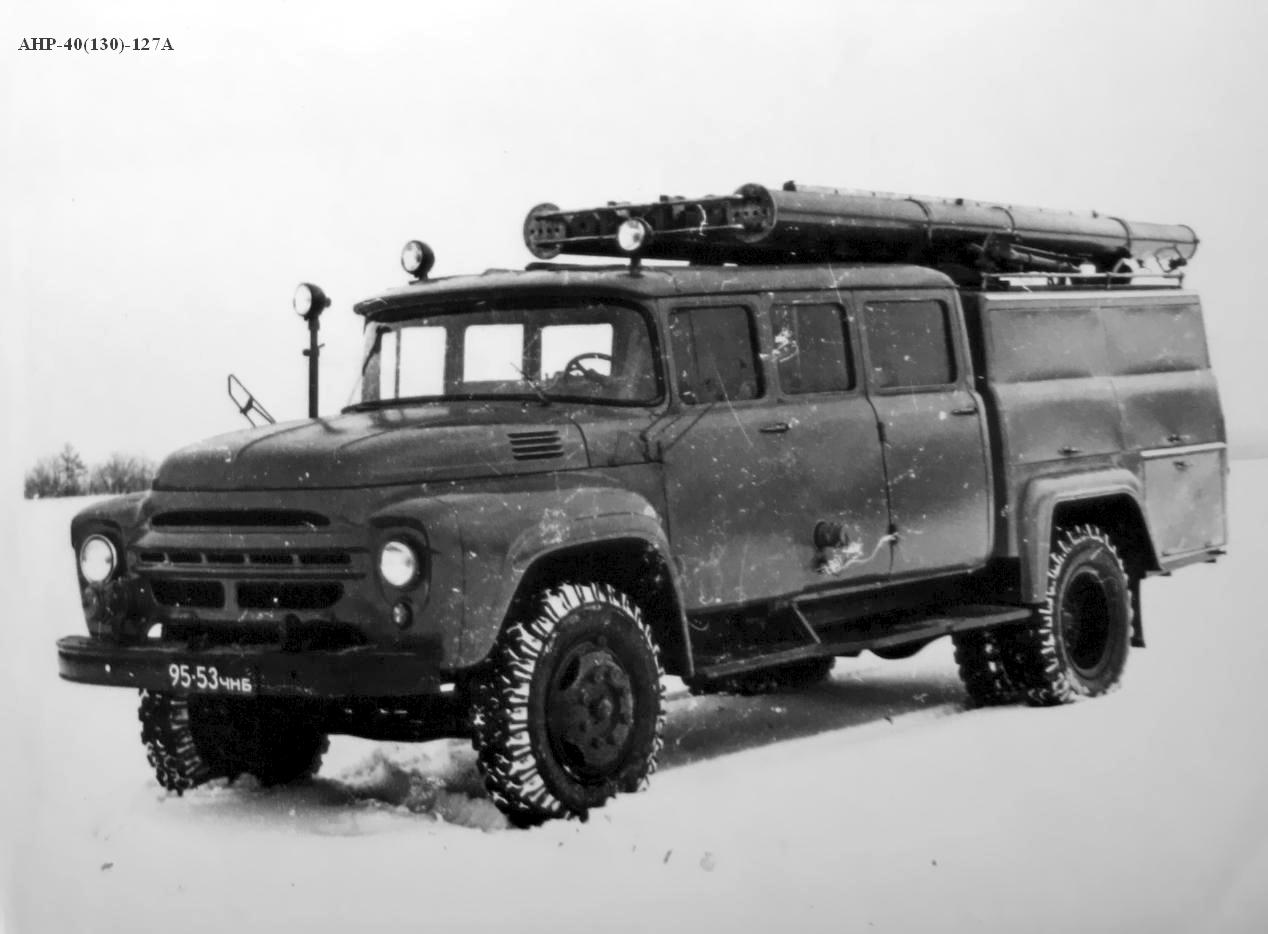

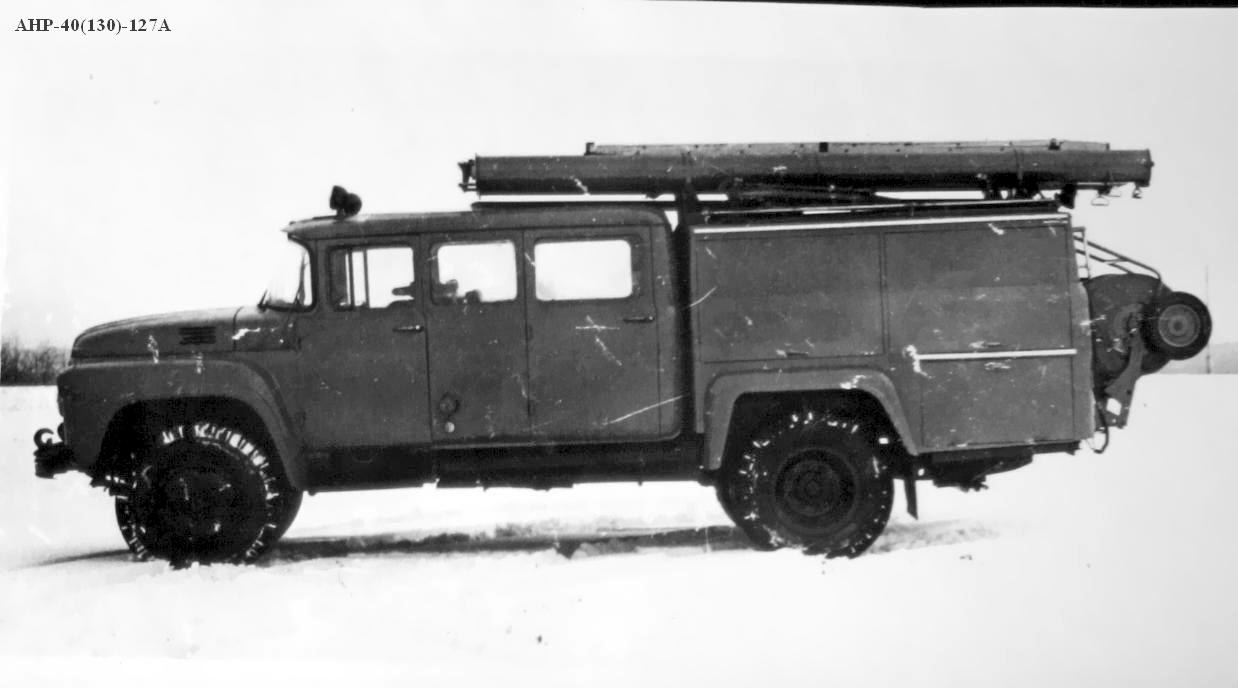

АНР-40 (130) (мод. 127А) |
Макс. скорость, км/ч |
85 |
75 |
90 |
Число мест для боевого расчета, вкл. водителя |
10 |
9 |
9 |
Масса с полной нагрузкой, кг |
8000 |
8310 |
8200 |
Наименьший радиус поворота, м |
8,0 |
8,0 |
8,0 |
Мощность двигателя, кВт (л. с.) |
110(150) |
110(150) |
110(150) |
Расход топлива на 100 км, л |
41,0 |
41,0 |
41,0 |
Емкость бака для горючего, л |
170 |
170 |
170 |
Марка насоса |
ПН-З0КФ |
ПН-40К |
ПН-40У |
Подача воды при высоте всасывания 3,5 м, л/мин |
1800 |
2400 |
2400 |
Напор, м |
90 |
90 |
100 |
Наибольшая высота всасывания. м |
7 |
7 |
7 |
Емкость бака для пенообразователя, л |
500 |
350 |
350 |
Время всасывания воды с глубины 7 м, с |
30 |
35 |
30 |
Производительность пеносмесителя, м3/мин |
4; 8; 12 |
4; 8; 12; 24 |
4,7; 9,4; 14,1; 18,8; 23,5 |
Рабочий напор напорной полости насоса при подаче пены, м |
80 |
80 |
80 |
Наибольший макс. допустимый подпор во всасывающей линии насоса при подаче пены, м |
30 |
30 |
30 |
Число напорных рукавов, шт., диаметром, мм; |
|
||
77 |
- |
29 |
33 |
66 |
29 |
- |
- |
51 |
7 |
7 |
8 |
Число пожарных стволов, шт. |
|||
переносных лафетных |
1 |
- |
1 |
А |
4 |
4 |
4 |
Б |
3 |
4 |
4 |
СВП |
2 |
- |
2 |
Число, шт.: |
|||
ГПС-600 |
— |
2 |
2 |
Г-600 |
2 |
1 |
1 |
разветвлений РТ-80 |
2 |
2 |
2 |
Время работы, мин: |
|
||
одного ствола СВП-4 |
23 |
16 |
16 |
двух стволов СВП-4 |
11,5 |
8 |
8 |
одного генератора ГПС-600 |
23 |
16 |
16 |
двух генераторов ГПС-600 |
11,5 |
8 |
8 |
Количество пены, полученной при израсходовании ПО-1 из пенобака. м3: |
|||
низкой кратности (К = 10) |
83 |
58 |
58 |
средней кратности (К = 100) |
835 |
584 |
584 |
Возможная площадь тушения пенами, м2: |
|||
низкой кратности при Is = 0,1 – 0,15 л/(см2) |
139 - 92 |
97 - 65 |
97 – 65 |
средней кратности при Is = 0,05 - 0,08 л/(см2) |
278 - 174 |
196 – 122 |
195 - 122 |
Возможный объем тушения пеной средней кратности при Кз = 3, м3 |
278
|
195
|
195 |
