АА-60 (7310)-160.01 основной аэродромный пожарный автомобиль

АА-60 (7310)-160.01 основной аэродромный пожарный автомобиль на шасси МАЗ-7310 8х8х4, вода 12 4 м³, пенообразователь 900 л, боевой расчёт 4, насос ПН-60 с двигателем ЗиЛ-375 180 лс, полный вес 43.3 тонн, максимальная скорость 60 км/час.
Двигатель: Д12А-525А 525 лс
Прилукский р-н п.г.т. Ладан 1975-83 год выпуска.

Производитель модели: Арек, ПО Элекон, ОАО \"Завод Элекон\" г. Казань, сделано в России в 2010 году.
 Масштаб:  1:43

Описание оригинала

АА-60 (7310)-160.01 основной аэродромный пожарный автомобиль

Начало выпуска:

1975

Окончание выпуска:

1983
Страна производства:  Россия и СССР
Тип производства:  Малосерийные
Файлы

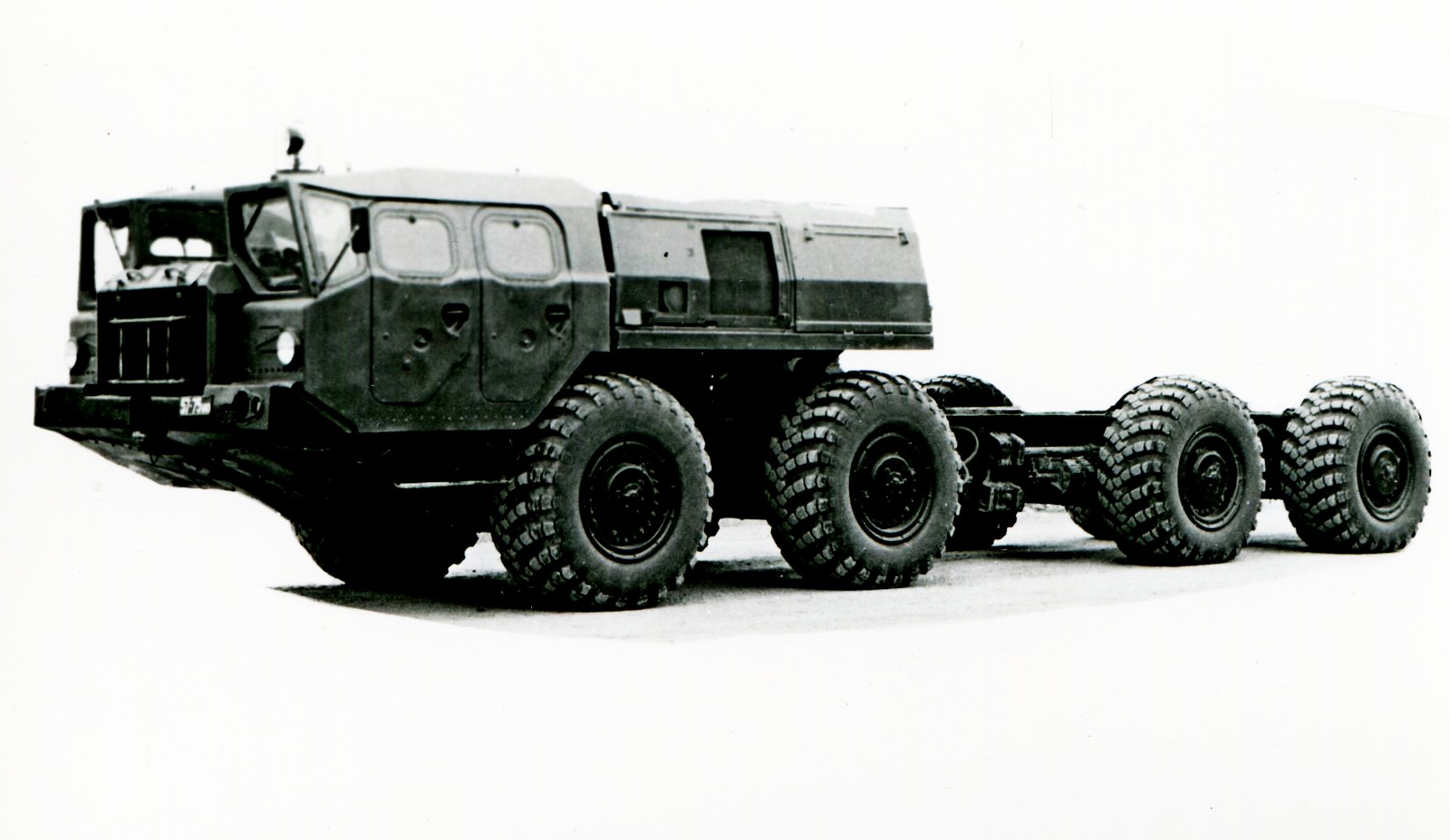

 В народном хозяйстве базовые автомобили 7310 и 7313 планировалось использовать для перевозки тяжелых грузов и буксировки прицепов полной массой до 25 т в отдаленных регионах СССР с суровым климатом при строительстве газо– и нефтепроводов. Установка дополнительных топливных баков общей вместимостью до 1220 л обеспечивала им рекордно высокий запас хода – до 1525 км, позволявший преодолевать длинные расстояния при полном отсутствии заправочных станций. В шоферской среде эти машины тоже заслужили имя «Ураган», но оказались слишком непривычными, сложными, дорогими и распространения на «гражданке» не получили. Их мелкосерийная сборка продолжалась до 1991 года.

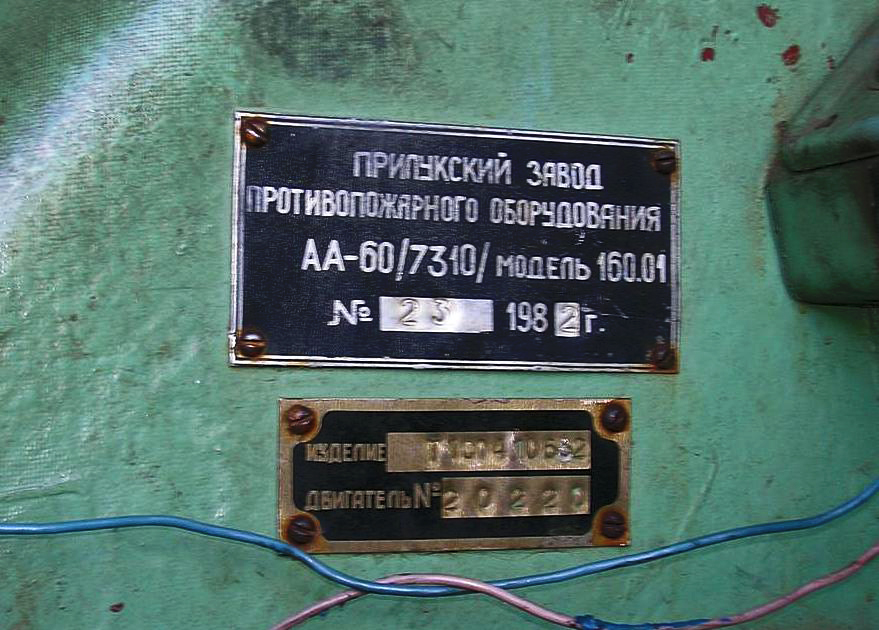

 В 1974 – 1975 годах бортовые машины МАЗ-7310 прошли государственные военные испытания в 21 НИИИ в сцепе с двухосным прицепом МАЗ-8950 грузоподъемностью 16,4 т. На вооружение их не принимали, но в Советской Армии в небольших количествах они использовались на второстепенных тыловых перевозках и для обучения водителей. На шасси 73101 и 73131 Одесский завод имени Январского восстания и его наследник ОАО «Краян» монтировали оборудование тяжелых гидрокранов КС-5573 и КС-6571А, которые в войсках не применялись. Наиболее распространенным военным назначением таких автомобилей стало их использование в качестве базы тяжелых аэродромных пожарных машин высокой проходимости для оперативного проведения аварийно-спасательных операций и тушения возгораний летательных аппаратов непосредственно на взлетно-посадочных дорожках крупных аэродромов ВВС СССР и на близлежащих территориях. Эти автомобили собирал Прилукский завод противопожарного оборудования Черниговской области Украинской ССР, в настоящее время – Прилукский арендный завод «Пожмашина». По сравнению с зарубежными аналогами его тяжелая продукция не соответствовала жестким международным авиационным требованиям по скорости и динамике передвижения, однако такие машины впервые позволили вплотную подойти к мировому уровню развития противопожарной автотехники и до недавних пор оставались в заводской программе.

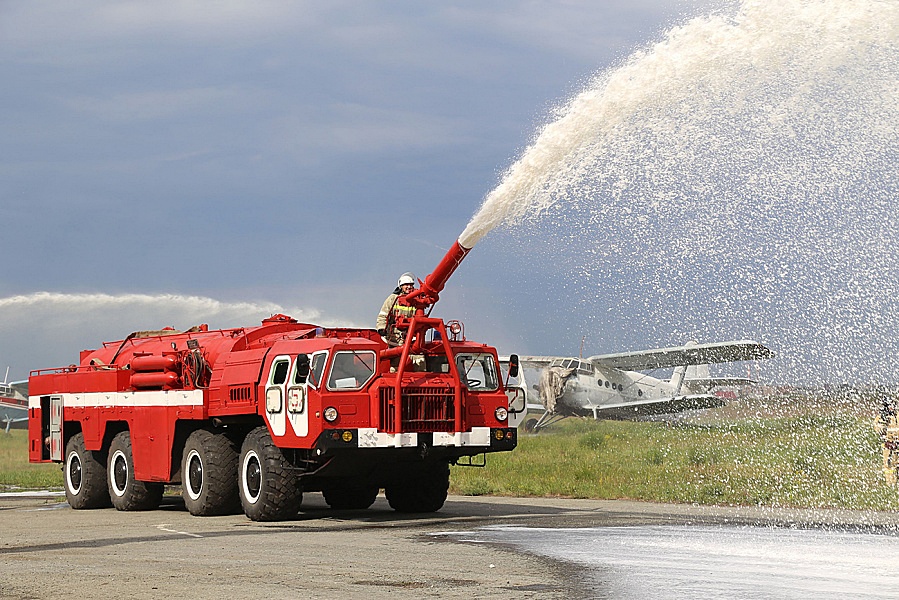

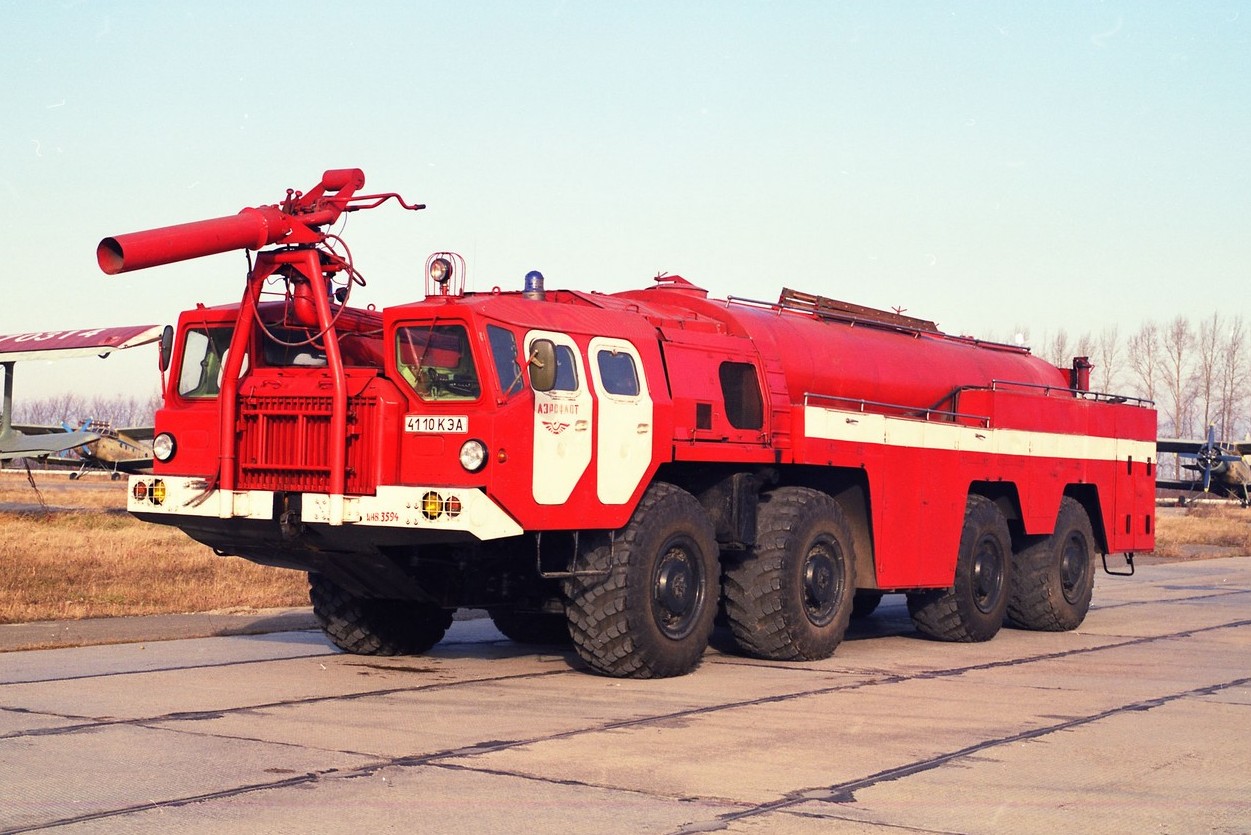

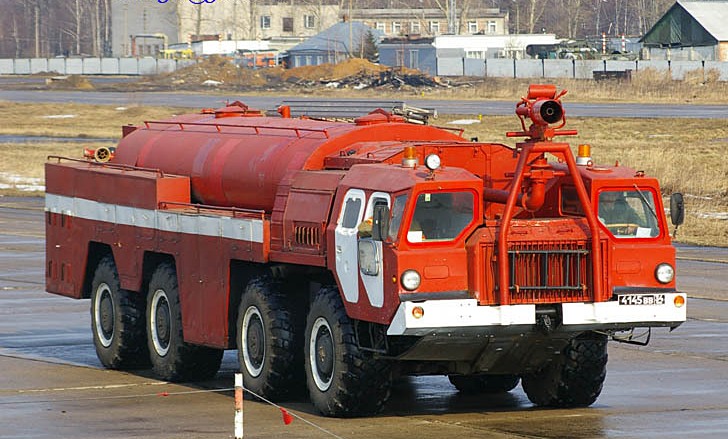

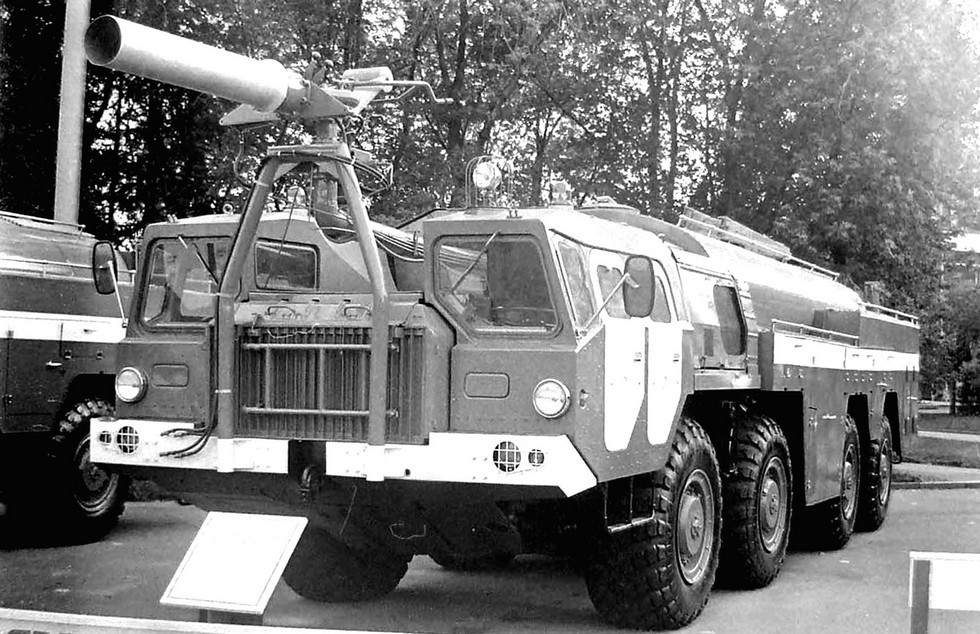

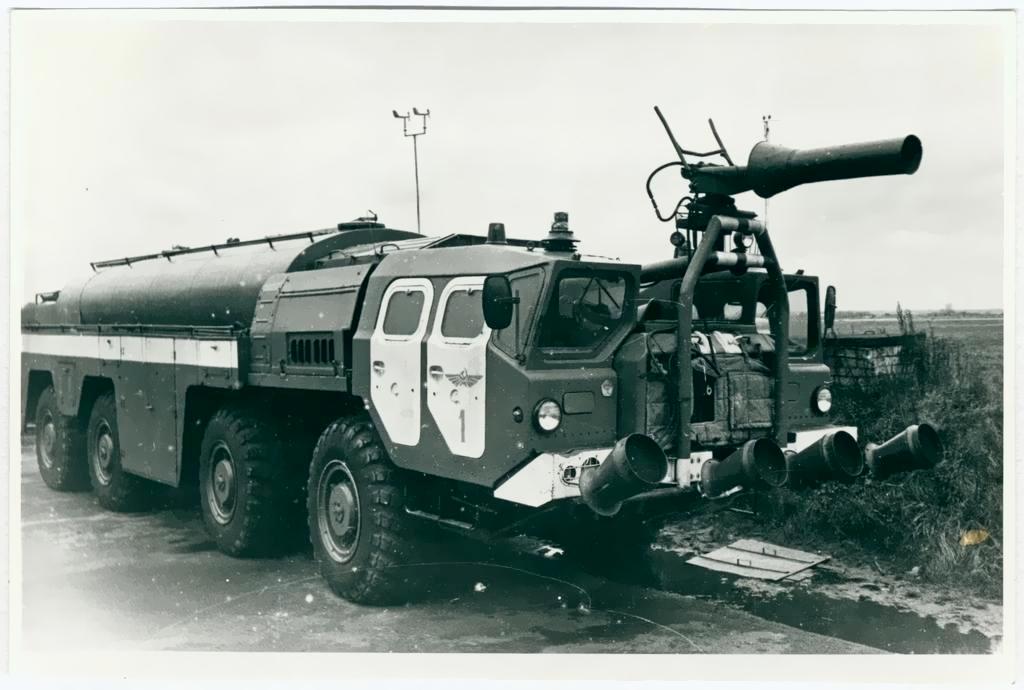

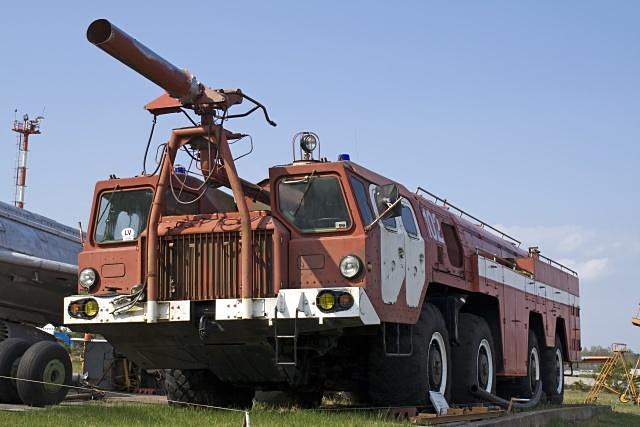

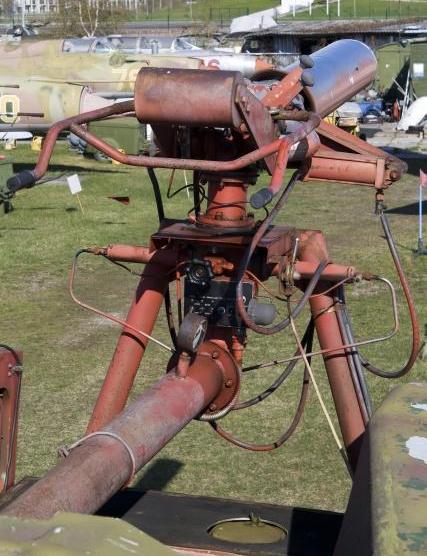

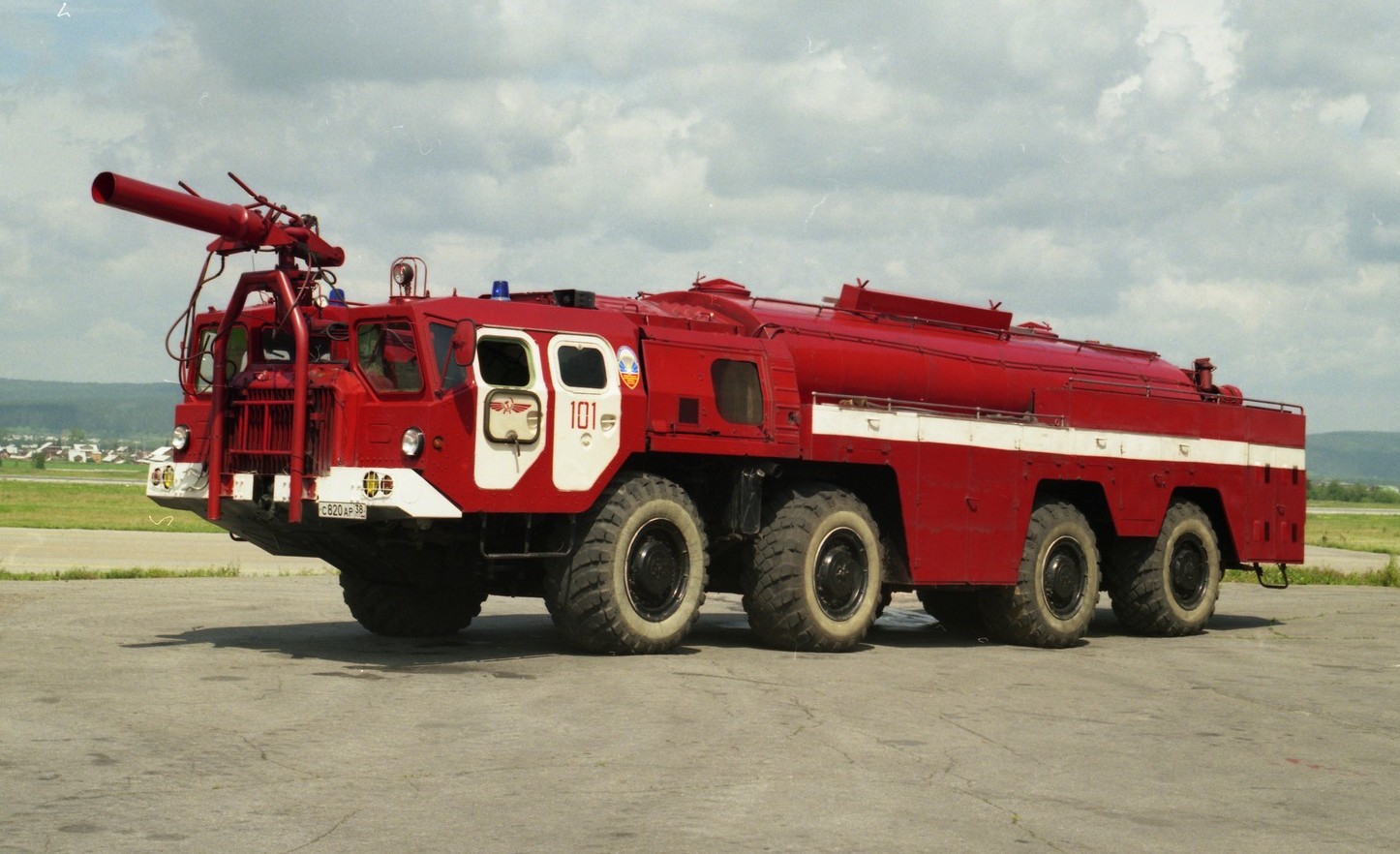

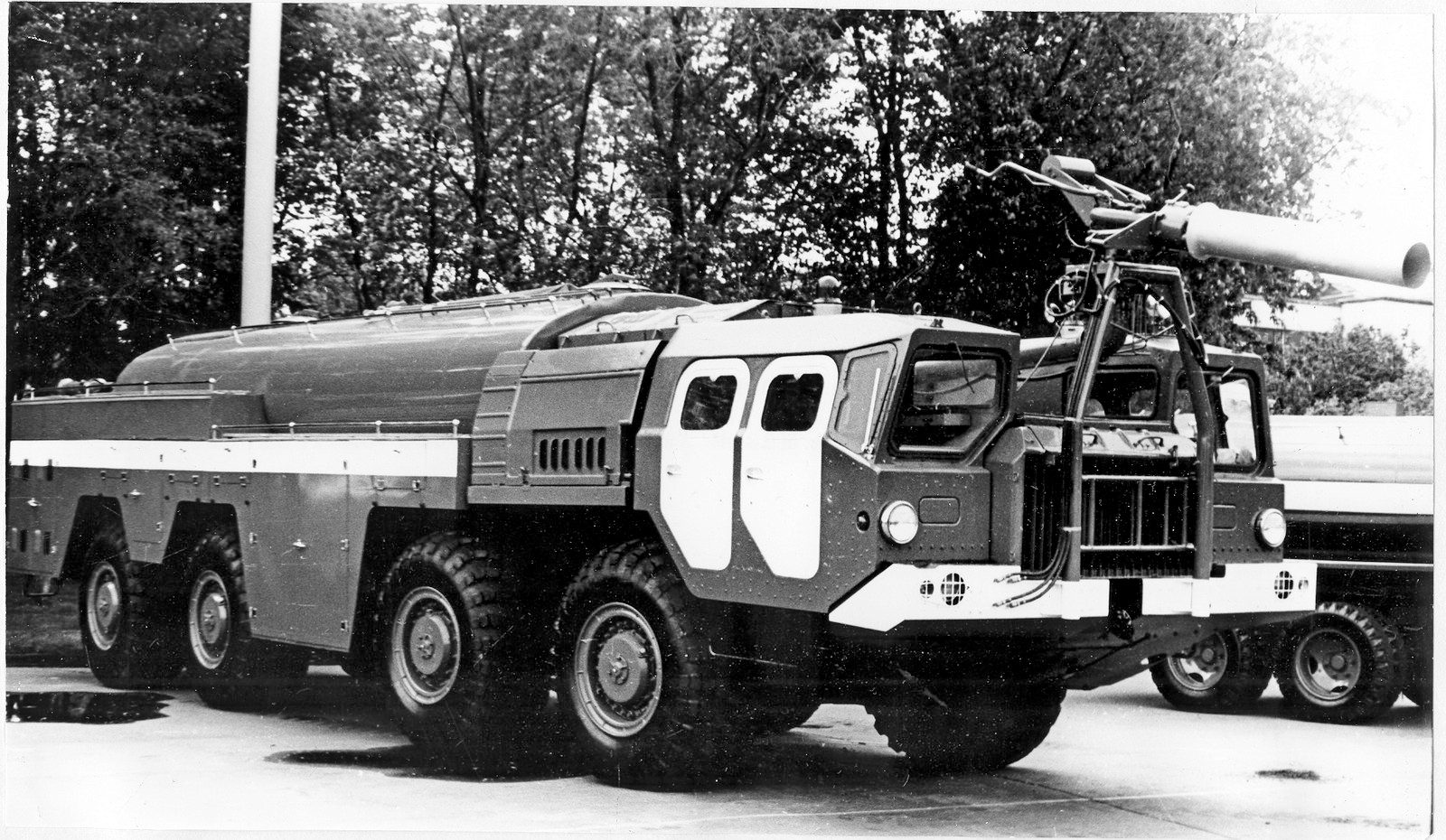

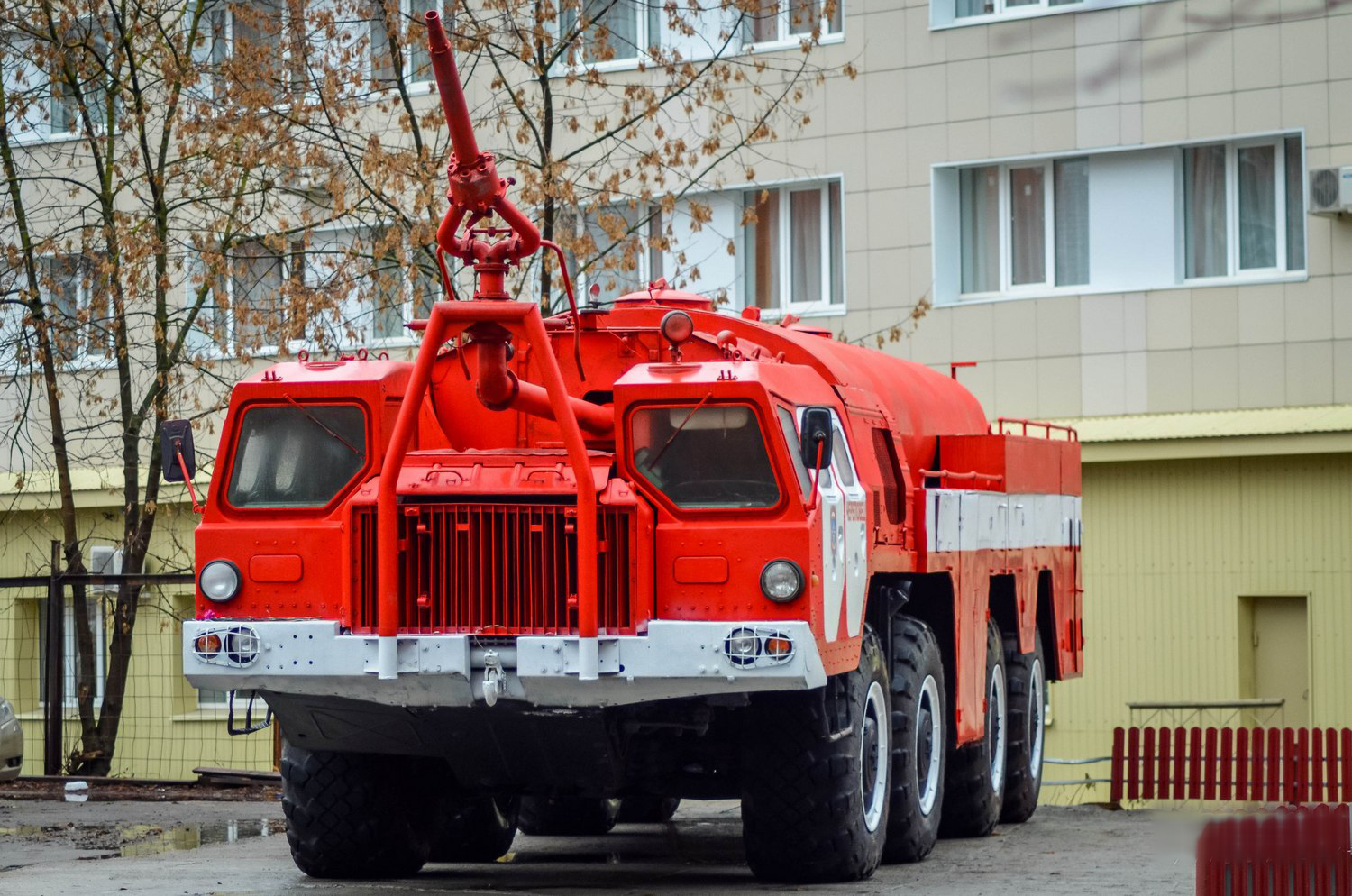

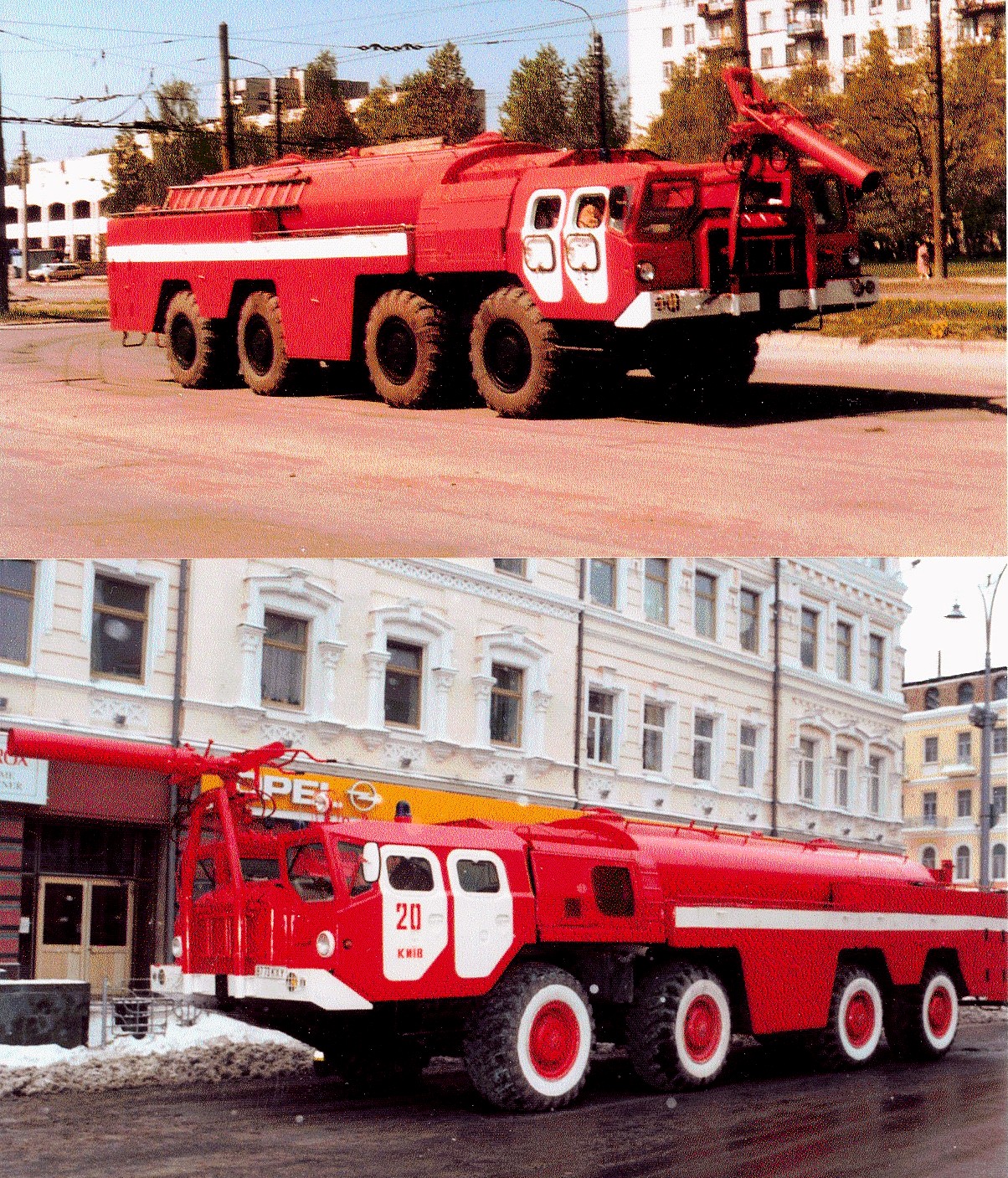

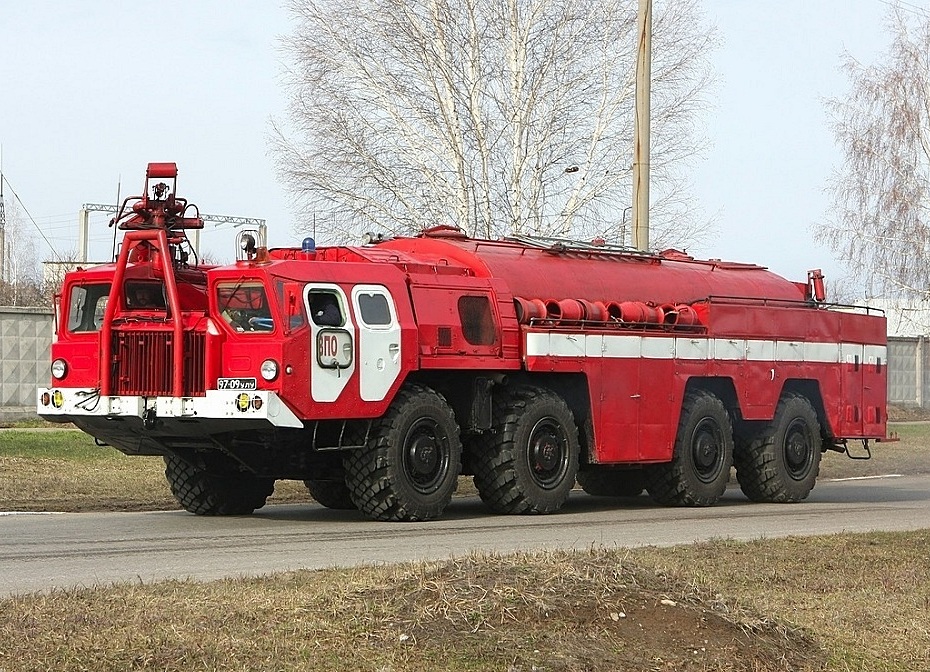

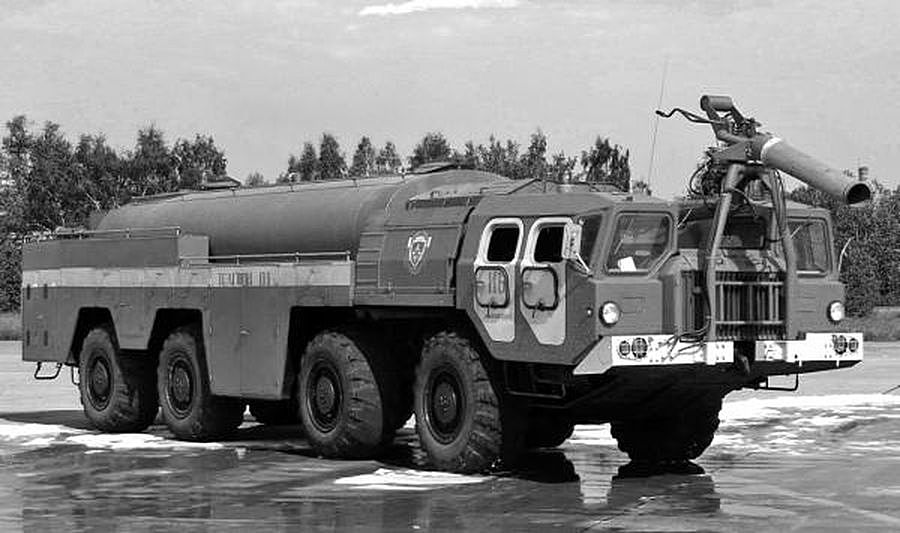

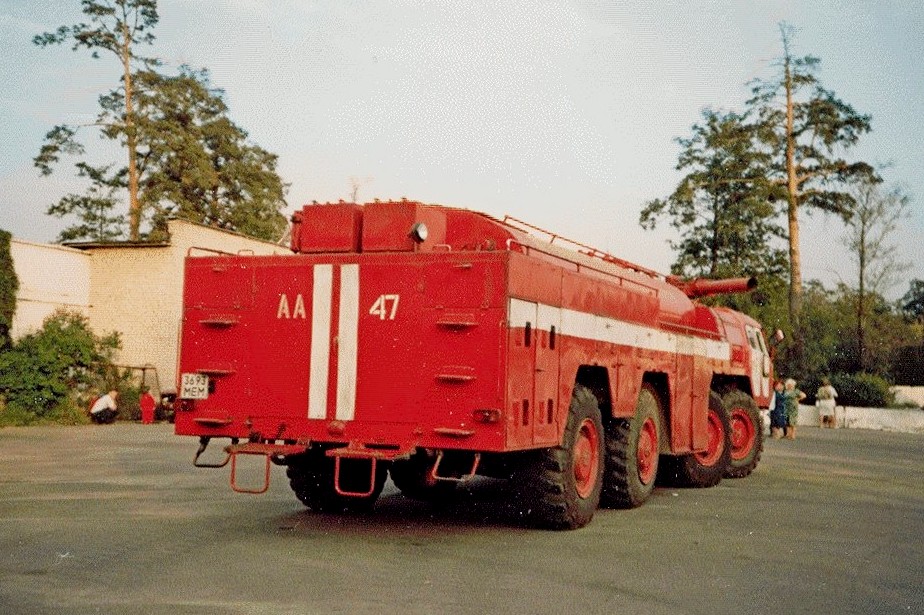

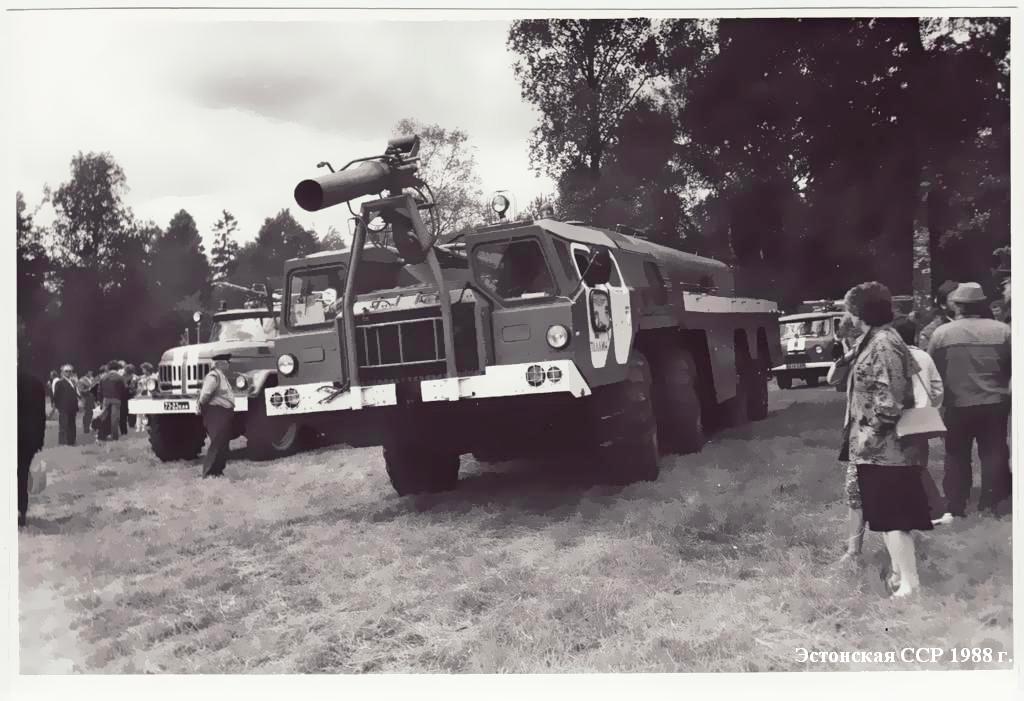

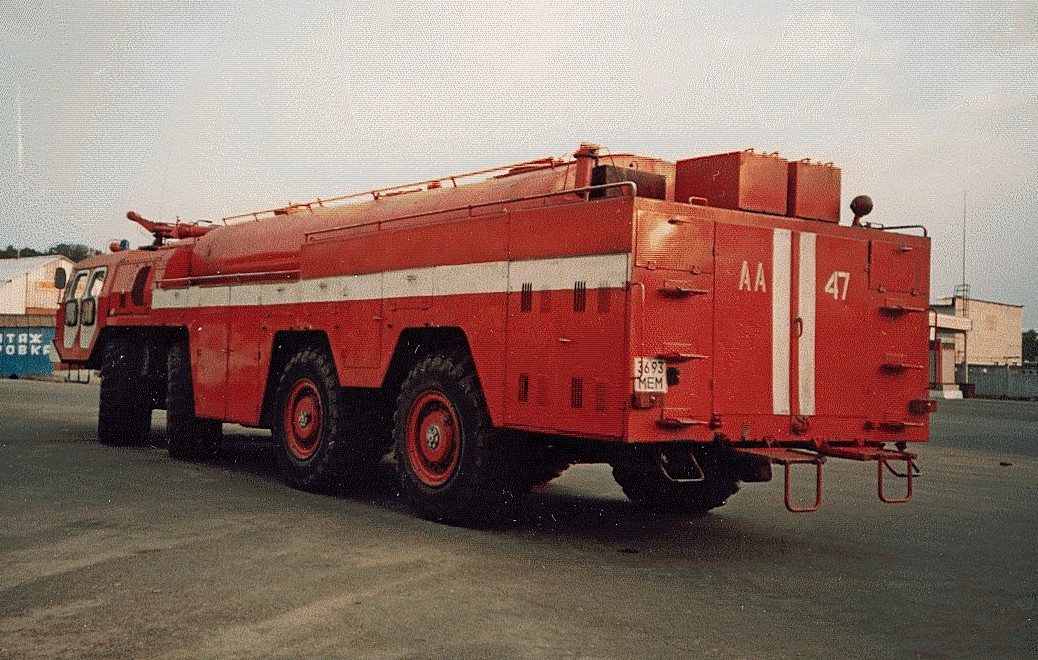

 АА-60 (7310)-160.01 (1975 – 1983 гг.) – мощный аэродромный пожарный автомобиль пенного тушения двойного назначения, построенный на шасси МАЗ-7310. Такая машина, весившая с полным снаряжением и четырьмя членами боевого расчета 43,2 т, развивала на бетонных покрытиях военных и гражданских аэродромов максимальную скорость 60 км/ч и до 55 км/ч разгонялась за 55 с, позволяя в относительно короткое время доставлять противопожарные средства к аварийному самолету. Они выбрасывались на горящий объект мощным стационарным лафетным стволом с ручным или гидравлическим управлением или через рукавные линии. Основной ствол был смонтирован на мощных трубчатых стойках на передних консолях рамы шасси, а рабочее место оператора размещалось в пространстве между обеими кабинами. Максимальная дальность выброса водяной струи из лафета достигала 60 м, воздушно-механической пены – 40 м. Кроме того, машина снабжалась четырьмя передним подбамперными и двумя задними насадками для распределения пены по поверхности места работы для предотвращения новых возгораний, а также дополнительной установкой ОП-100 порошкового тушения. Возимый запас воды в цистерне составлял 12 тыс. л, бака для пенообразователя – 900 л. Для привода заднего водяного насоса ПН-60 производительностью 60 л/с (3600 л/мин) применялся дополнительный 180-сильный бензиновый двигатель ЗиЛ-375/5091. Отсек мотор-насосного агрегата расположен в задней части автомобиля. Для удобства обслуживания мотор-насосного агрегата автомобиль оборудован откидными рабочими площадками, тремя дверями и съемной крышей. Пожарный насос может работать на ходу автомобиля при любых скоростях движения. В этом случае управление мотор-насосным агрегатом осуществляется оператором из кабины боевого расчета. При стоянке автомобиля управление мотор-насосным агрегатом может производиться как из кабины автомобиля, так и из мотор-насосного отсека. Управление запорной арматурой водопенных коммуникаций в мотор-насосном отсеке может осуществляться дистанционно посредством электропневмоклапанов или вручную. Лафетный ствол комбинированный. Для дистанционного управления лафетным стволом при поворотах его в горизонтальной и вертикальной плоскостях предусмотрен гидропривод. Переключение золотника ствола на подачу воды или пены и фиксация его в требуемом положении осуществляются при помощи рукояток вручную или дистанционно - пневмоцилиндрами. Управление лафетным стволом на ходу автомобиля осуществляется дистанционно из кабины оператора.

 Габаритные размеры автомобиля составляли 14 285x3180x3300 мм. В середине 1980-х его оснащение переставили на шасси 7313, что привело к созданию варианта АА-60 (7313)-160.01. Для постоянной боевой готовности в зимних условиях цистерна для воды, бак для пенообразователя и насосный отсек оборудованы электрообогревом. Питание этой системы может осуществляться как от генератора, так и от автономного топливного подогревателя. Благодаря этим особенностям автомобиль может сохранять боеготовность до -35 градусов и ниже.

Техническая характеристика АА-60(7310)-160.01

Шасси автомобиля

МАЗ-7310

Число мест для расчета (включая водителя)

4

Габаритные размеры, мм:



длина

14300

ширина

3180

высота

3300

Масса с полной нагрузкой, кг, не более

43200

Двигатель привода пожарного насоса:



марка

ЗиЛ-375

тип

8-цилиндровый, карбюраторный, бензиновый

вид топлива

бензин АИ-93

максимальная мощность, кВт

132

частота вращения при максимальной мощности, об/мин

3200

Пожарный насос:

 ПН-60

тип

центробежный, одноступенчатый, консольный с направляющим аппаратом

подача при напоре 100 м вод. ст. и частоте вращения 3050 об/мин, л/с

60

Всасывающий аппарат:



тип

газоструйный

наибольшее создаваемое разрежение, мм рт.ст.

600

время заполнения пожарного насоса водой, с

35-40

Пеносмеситель:



тип

водоструйный эжектор

марка

ПС-5

место установки

стационарно на пожарном насосе

Лафетный ствол:



тип

стационарный, комбинированный

место установки

между кабинами спереди автомобиля

рабочее давление, МПа

0,6-0,7

расход воды, л/с

60

подача пены при кратности



8-10, м3/мин

36

дальность струи, м:



воды

70

пены (при кратности 10)

40

углы поворота, °:



в горизонтальной плоскости

210

в вертикальной "

вверх 75, вниз 15

Вместимость, л:



цистерны для воды

12000

бака для пенообразователя

900

топливного бака шасси

260

" " двигателя насосного агрегата

70

системы смазки двигателя шасси

80

" " " насосного агрегата

9,5

" охлаждения двигателя шасси

84

" " " насосного агрегата

35

Максимальная скорость движения с полной нагрузкой по дорогам с твердым покрытием, км/ч

60

Контрольный расход топлива на 100 км пути при движении на 3-й передаче с заблокированным гидротрансформатором, л

80

Запас хода по контрольному расходу топлива, км

325

Время непрерывной работы мотор-насосного агрегата по запасу топлива, ч

2-3
